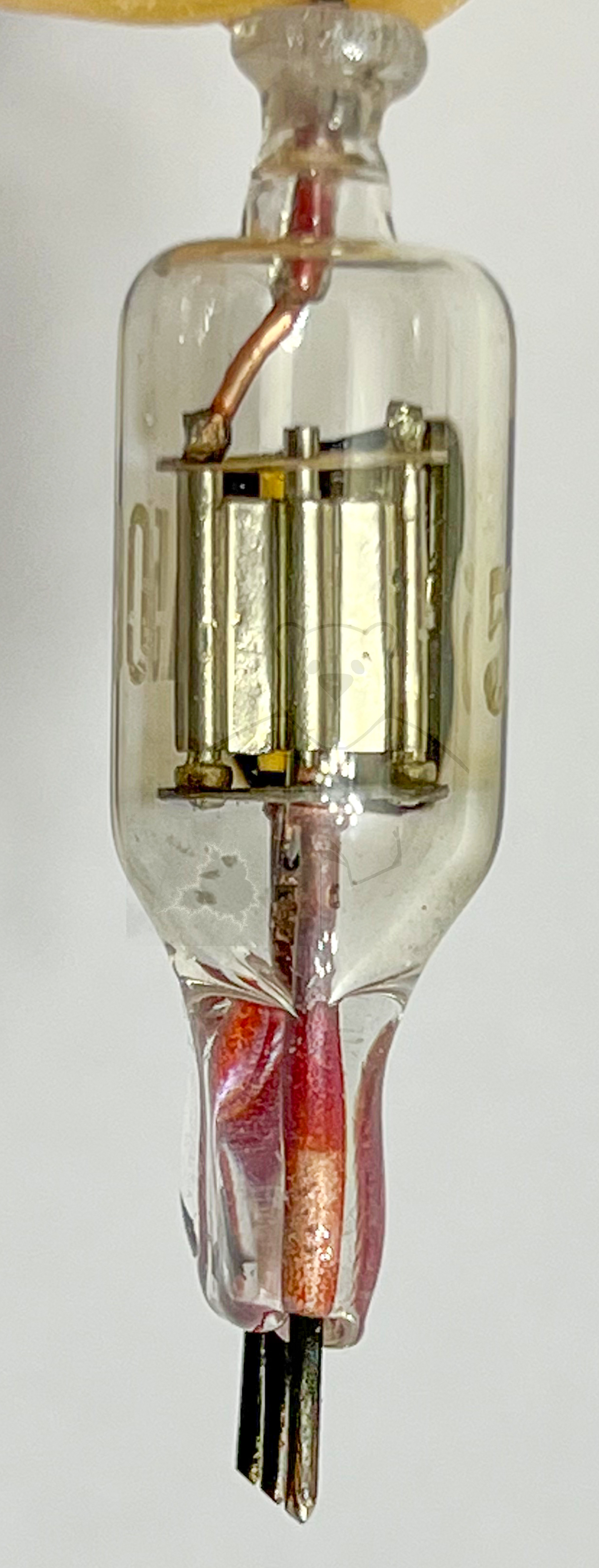

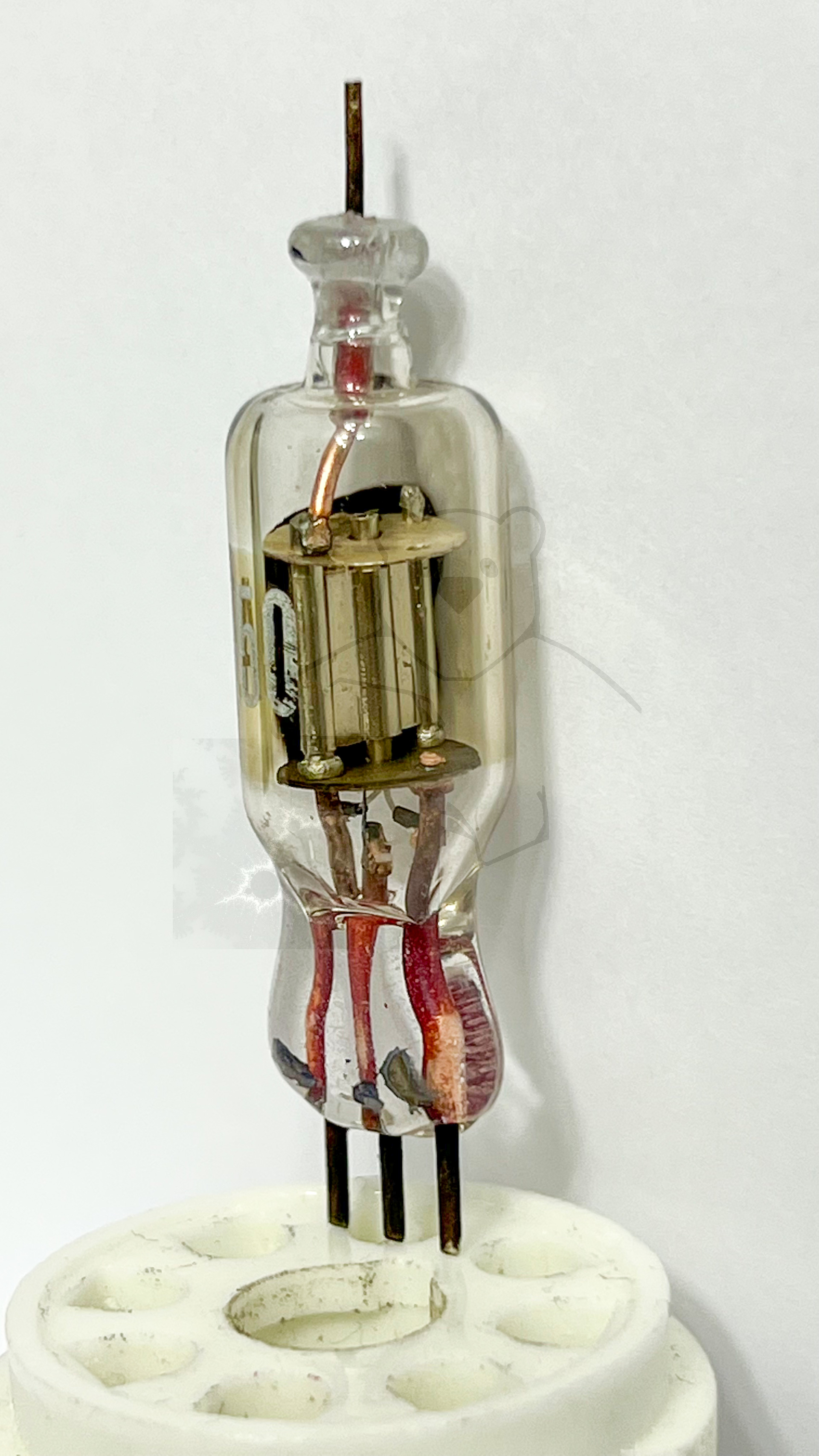

Daten und Bilder der Röhre: EA50

🔎 Beschreibung der Röhre: EA50

Name	EA50
Vergleichsname	→ VR92
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:26:23

🔎 Beschreibung der Systeme für die Röhre: EA50

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

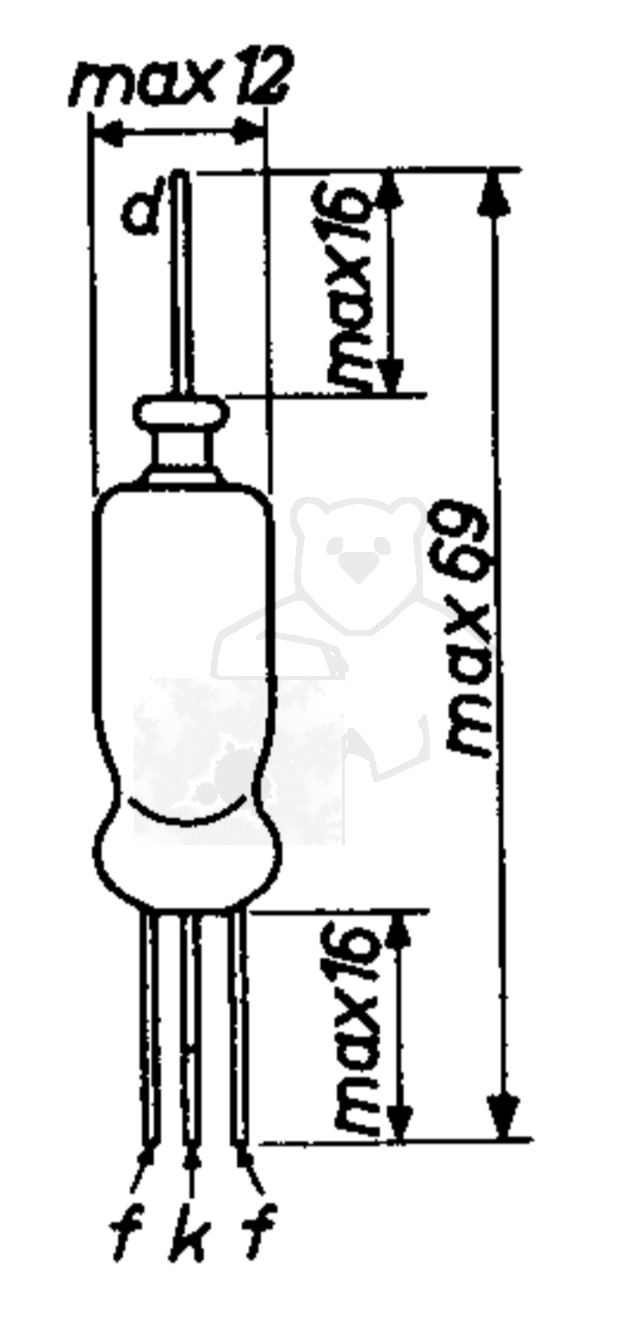

🔎 Sockelschaltung der EA50

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EA50
Datenblatt EA50 Mullard Version 1.pdf (85 kB)
Datenblatt EA50 Mullard Version 2 [www.tubedata.info].pdf (74 kB)
Datenblatt EA50 Philips.pdf (48 kB)
Datenblatt EA50 Valvo.pdf (26 kB)
Pruefkarte EA50 2B35 D1 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)
