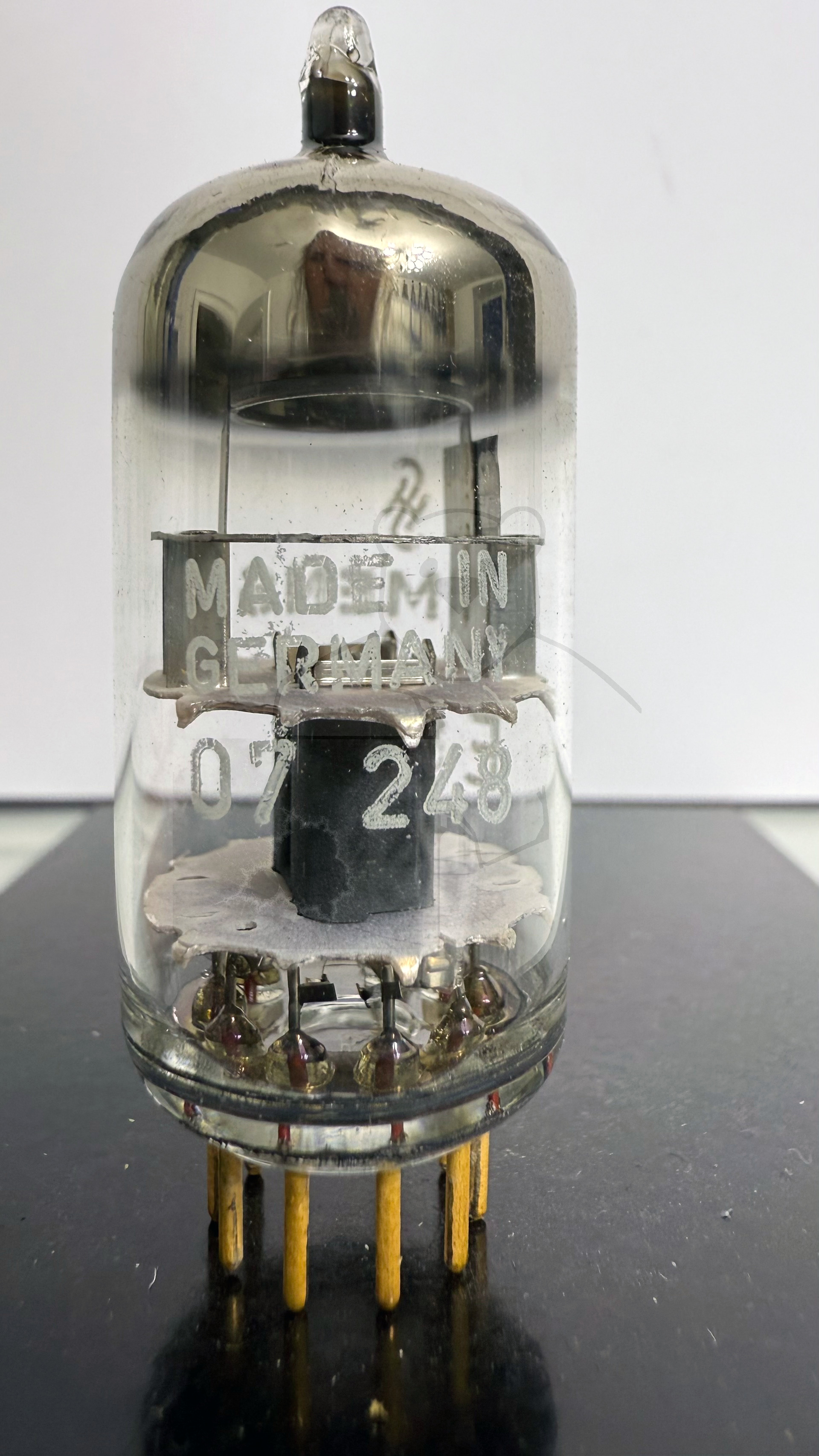

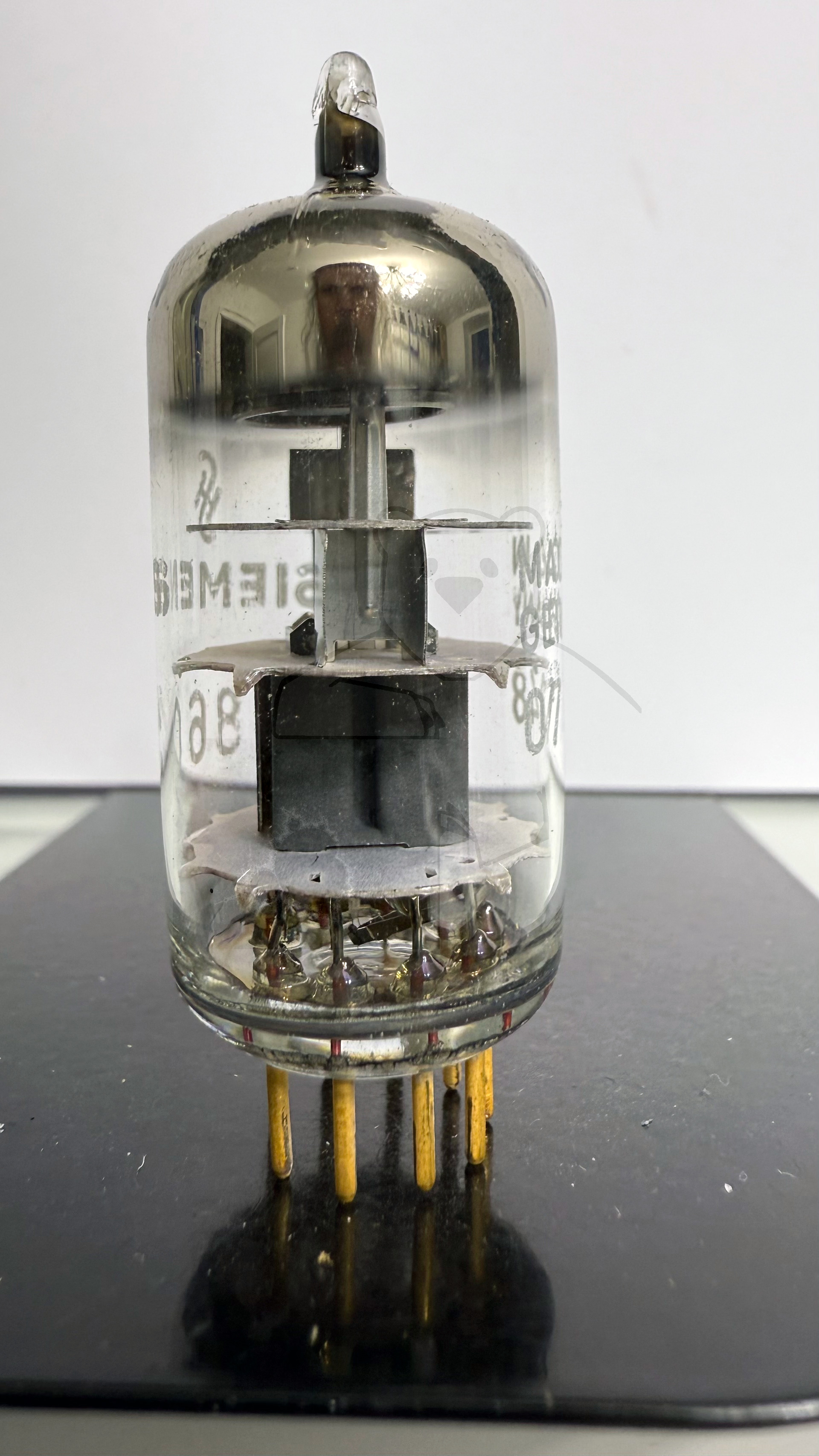

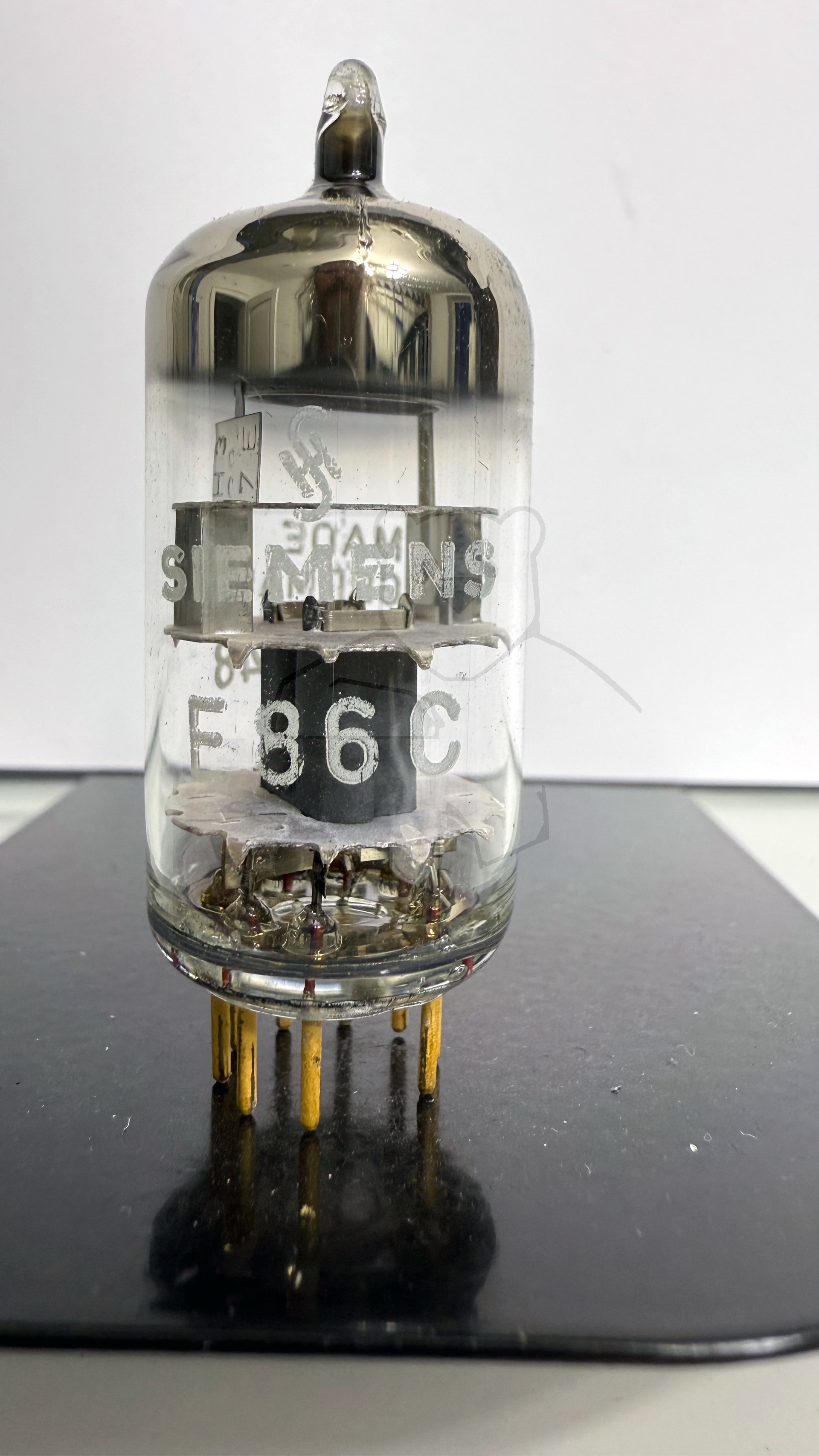

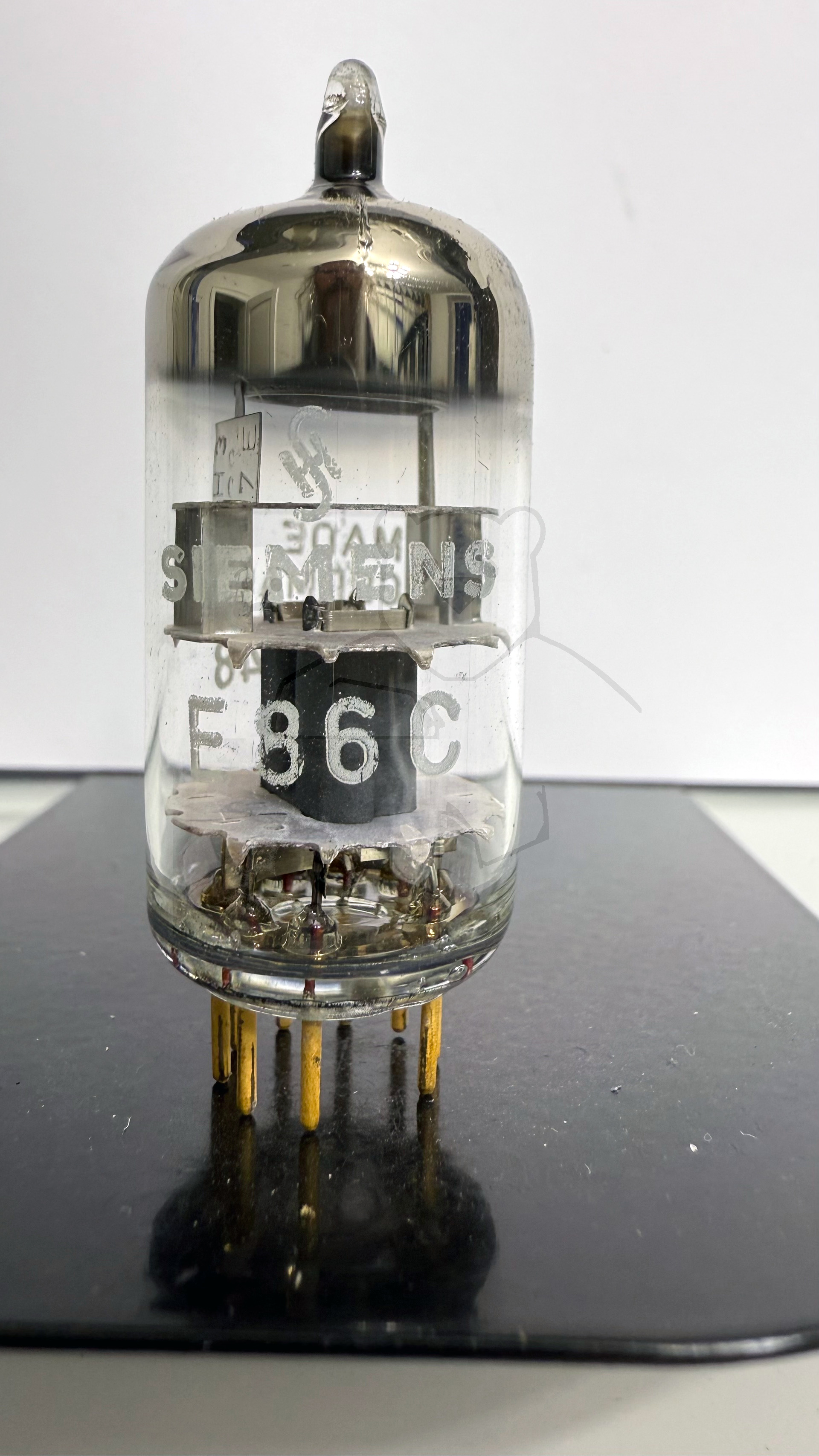

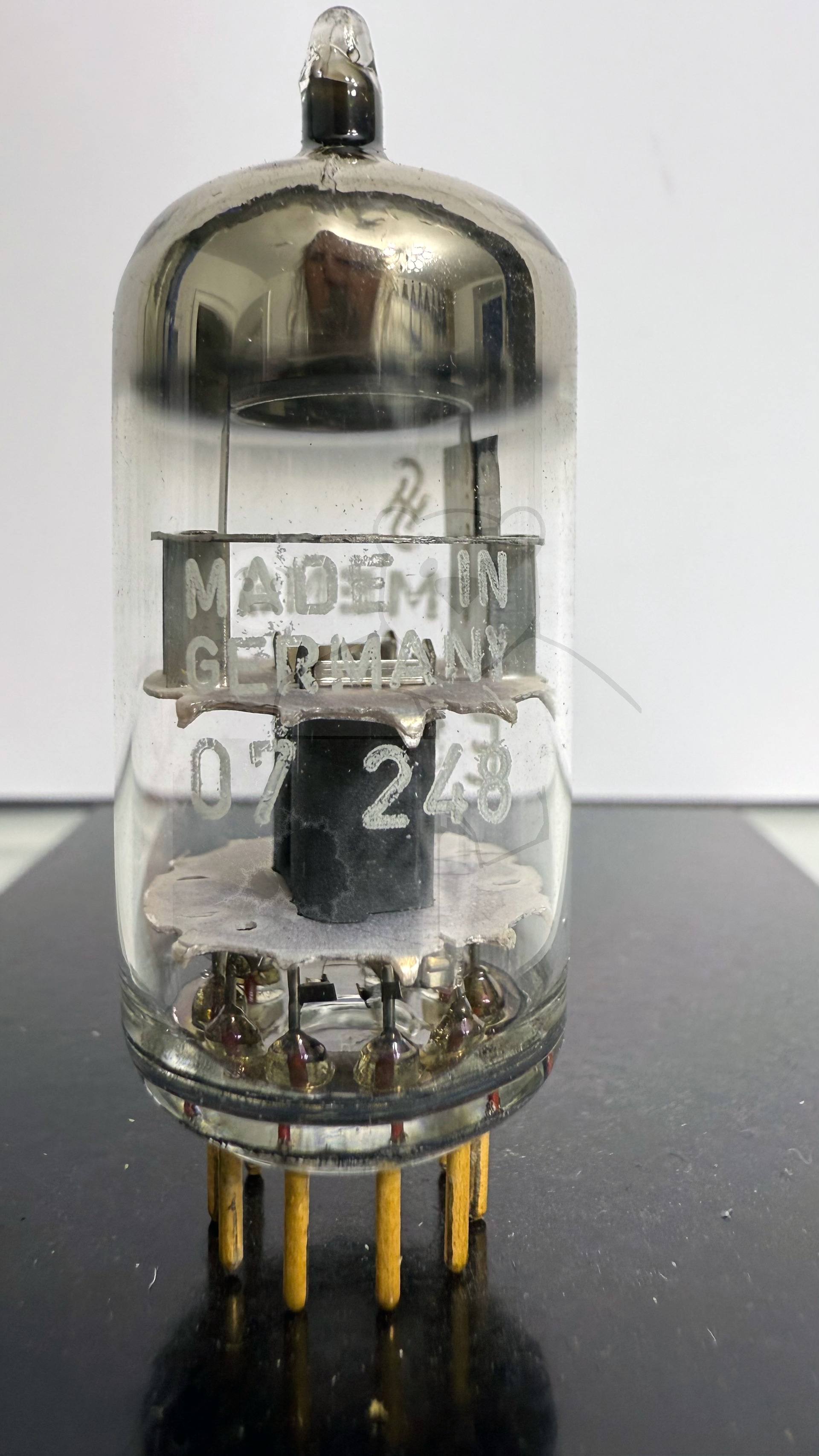

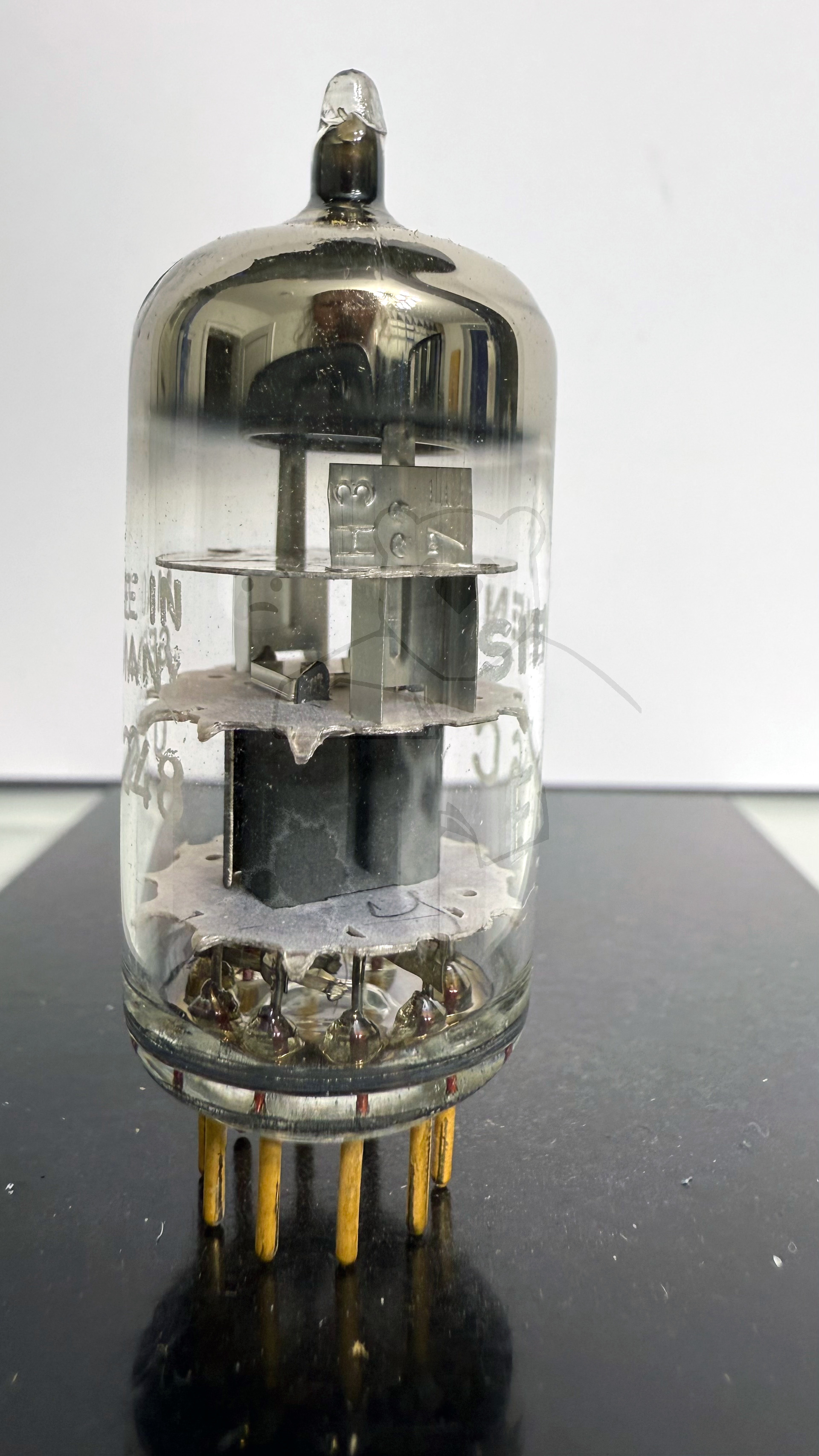

Daten und Bilder der Röhre: E86C

🔎 Beschreibung der Röhre: E86C

Name	E86C
Vergleichsname	→ EC806S
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,17
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:17:45

🔎 Beschreibung der Systeme für die Röhre: E86C

	System 1
Kathode	3, 7
Gitter 1	2, 8
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 9
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

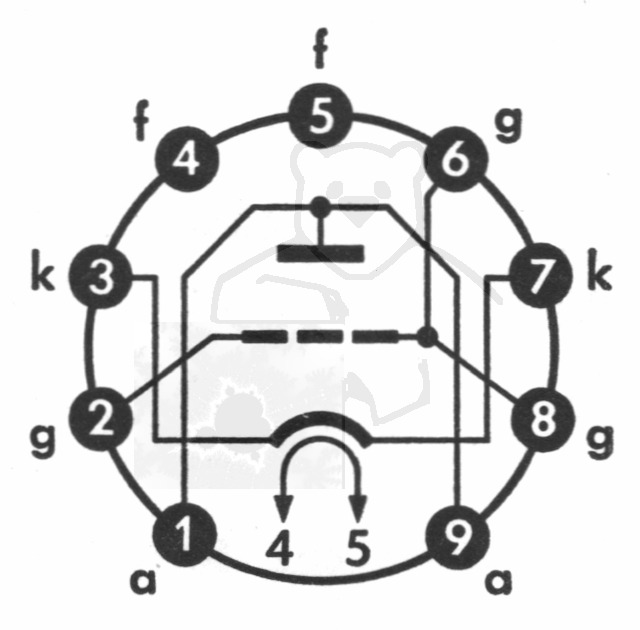

🔎 Sockelschaltung der E86C

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E86C
Datenblatt E86C Lorenz [www.tubedata.info].pdf (147 kB)
Datenblatt E86C Philips [www.tubedata.info].pdf (233 kB)
Datenblatt E86C Siemens [www.tubedata.info].pdf (189 kB)
Pruefkarte E86C - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte E86C EC806S - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
