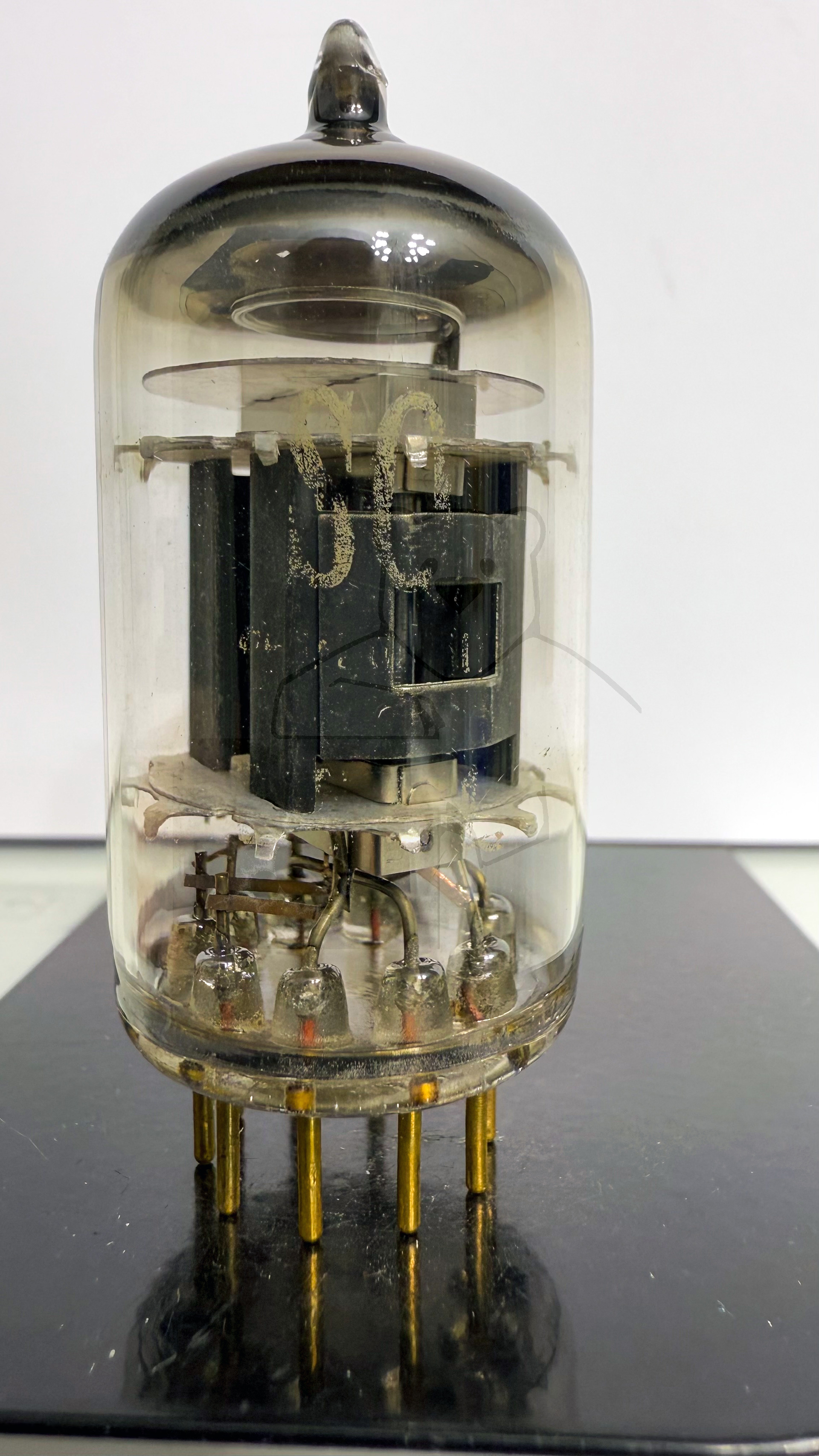

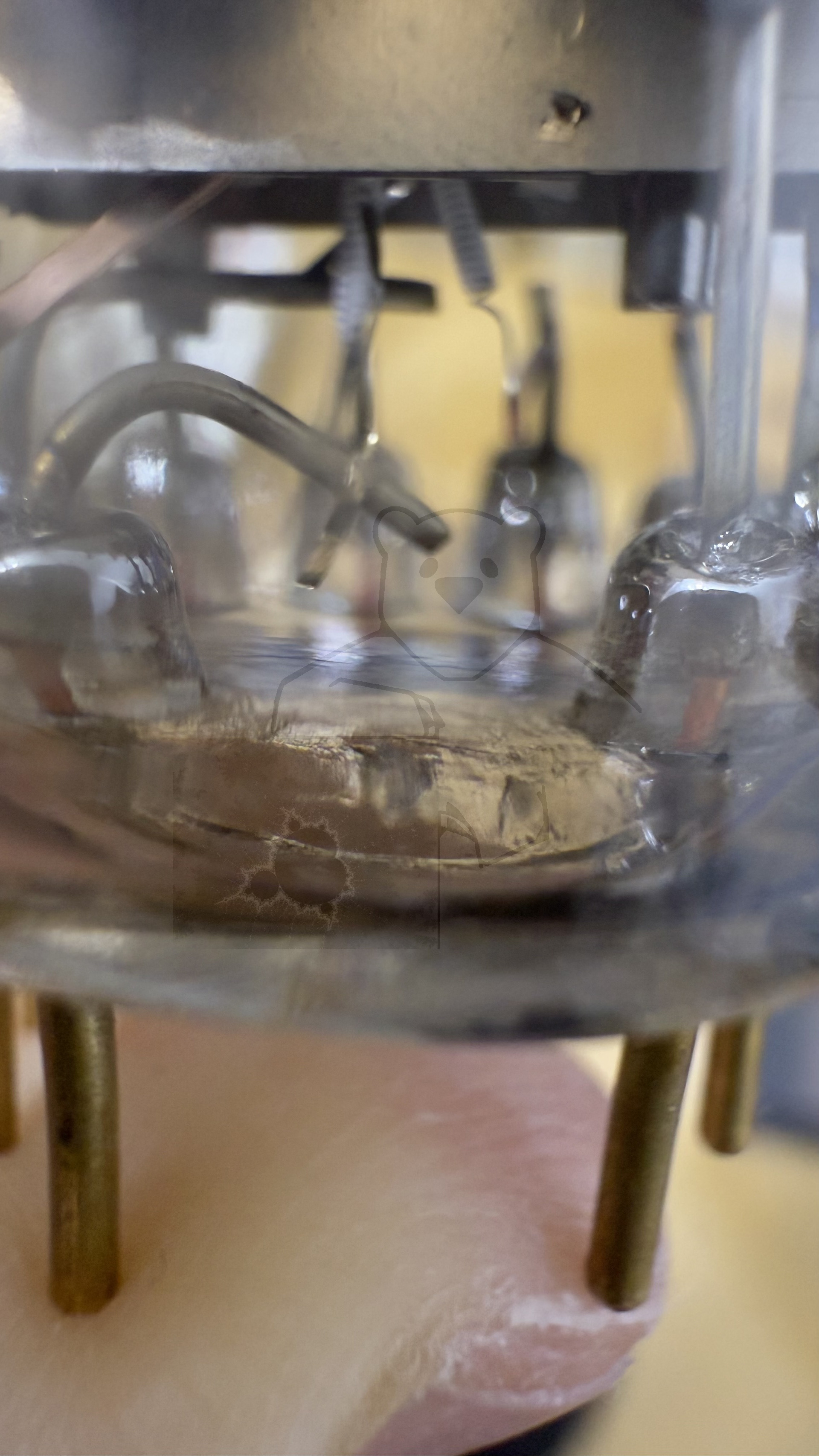

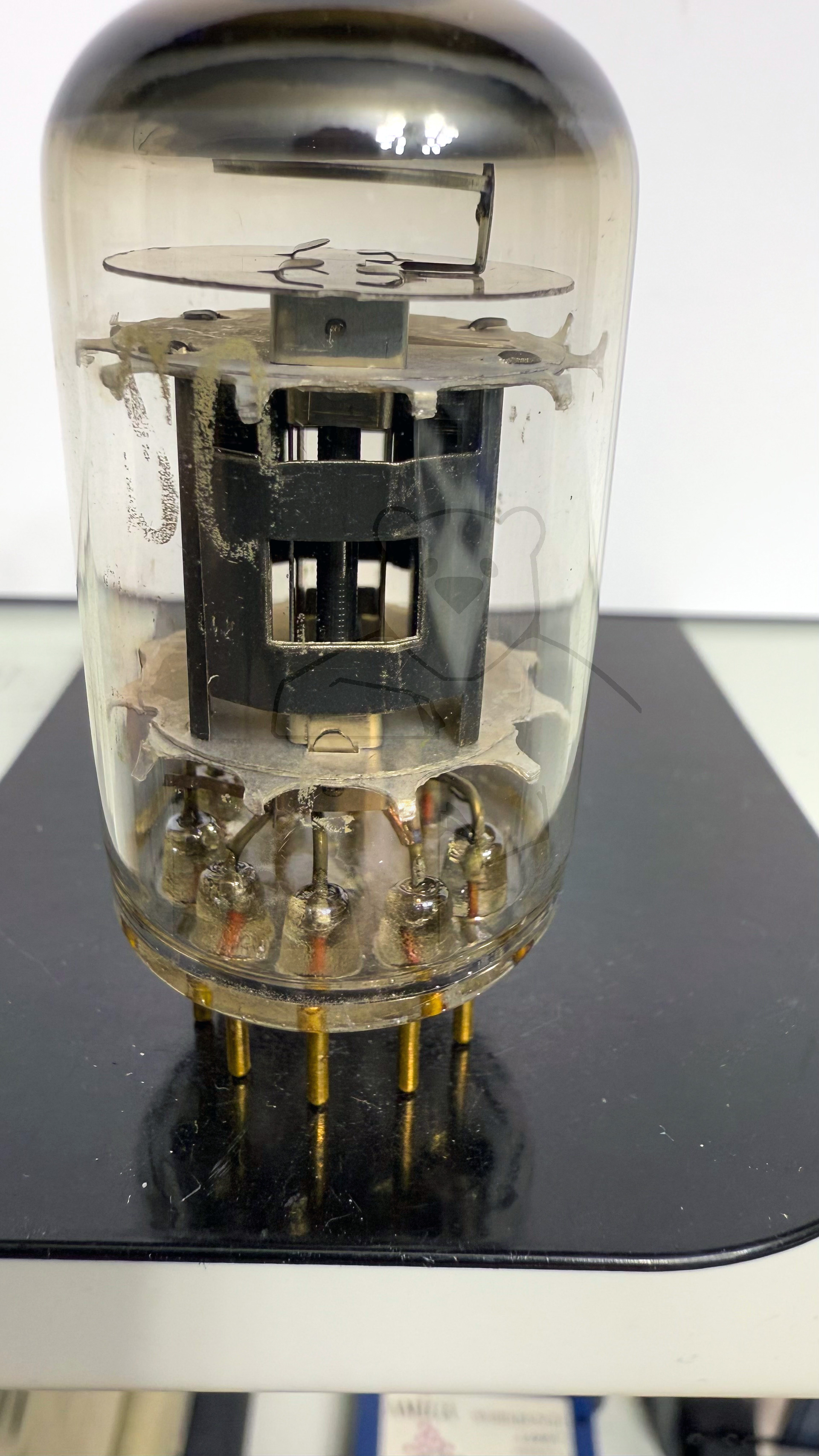

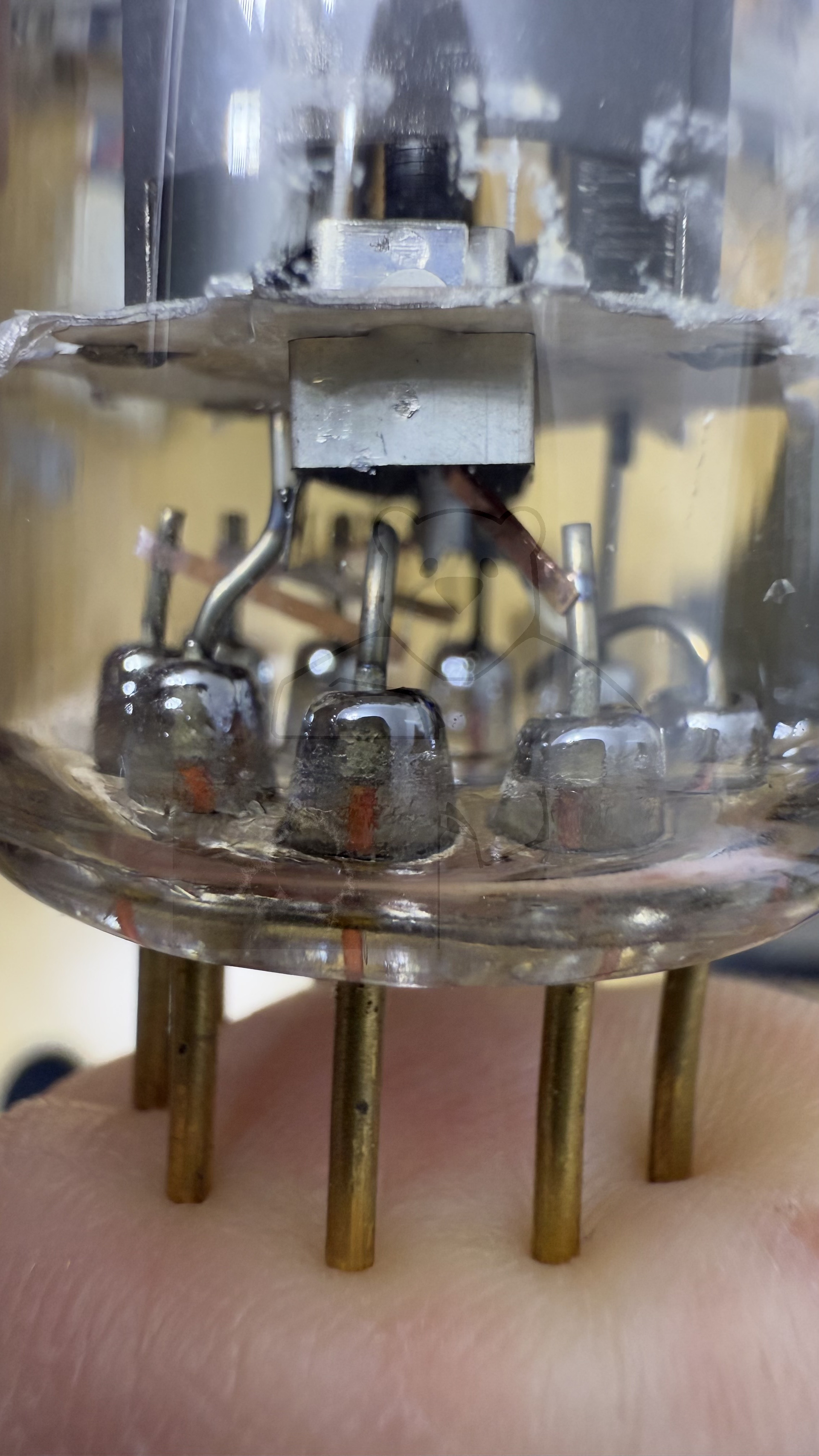

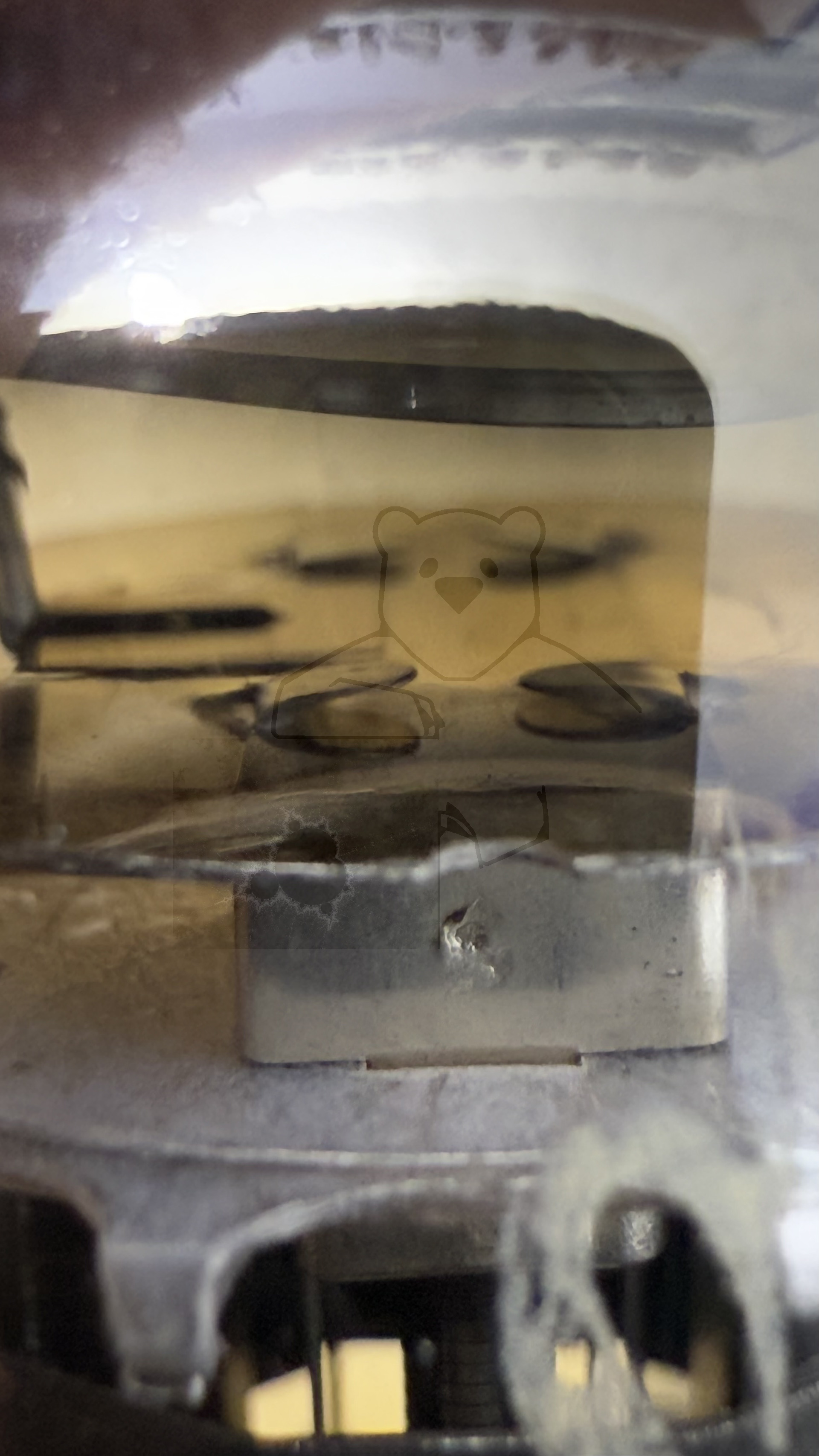

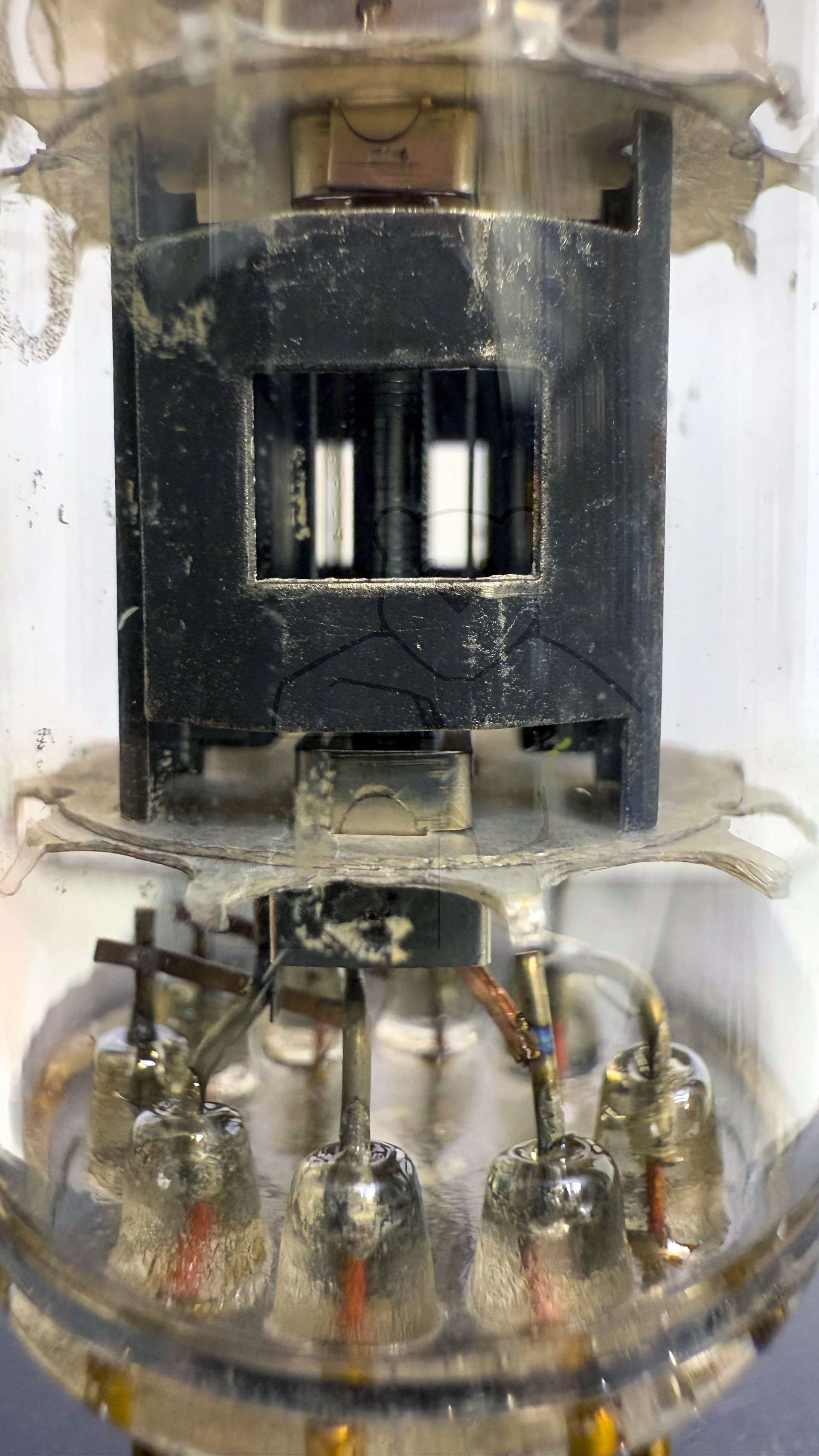

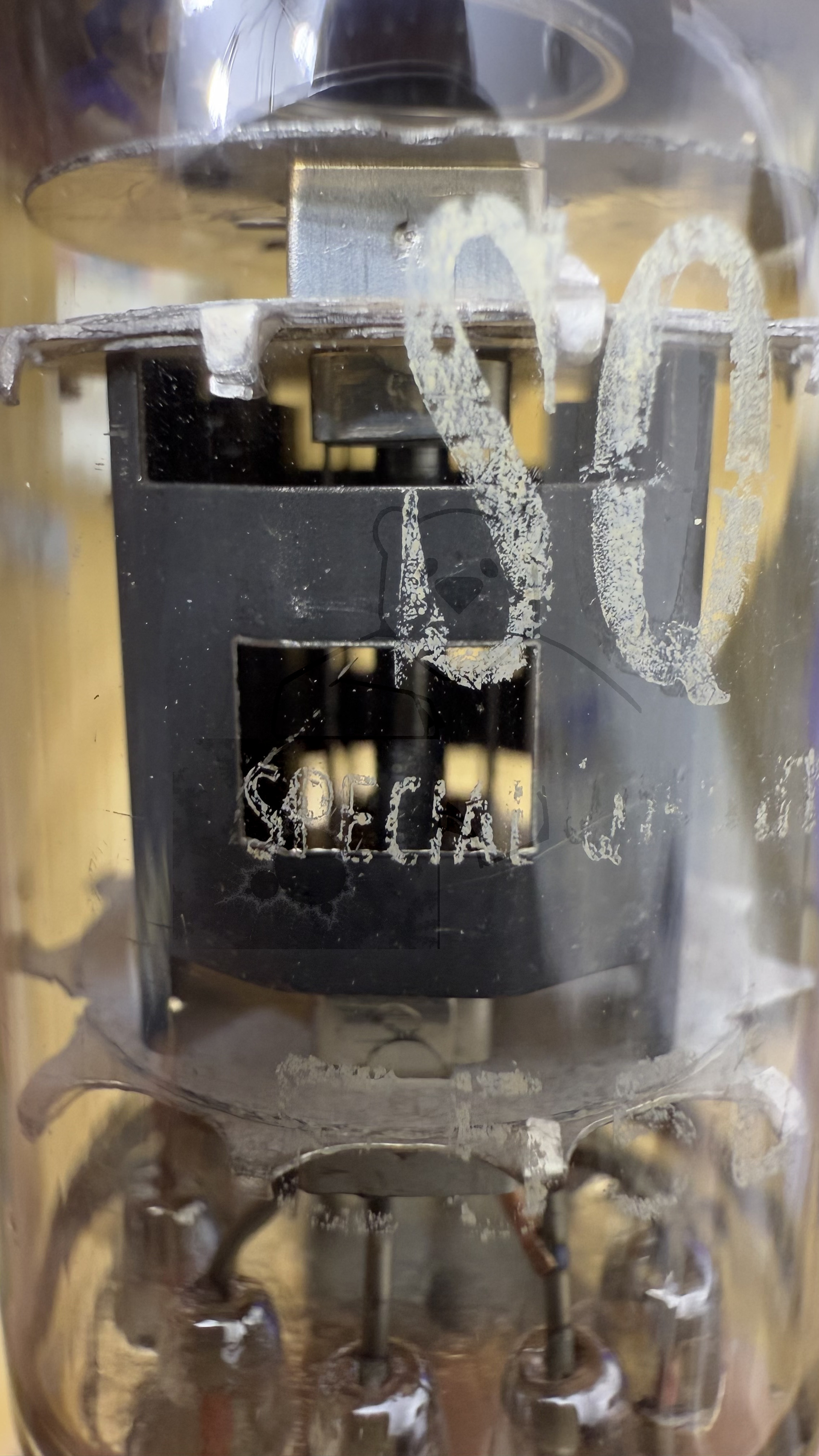

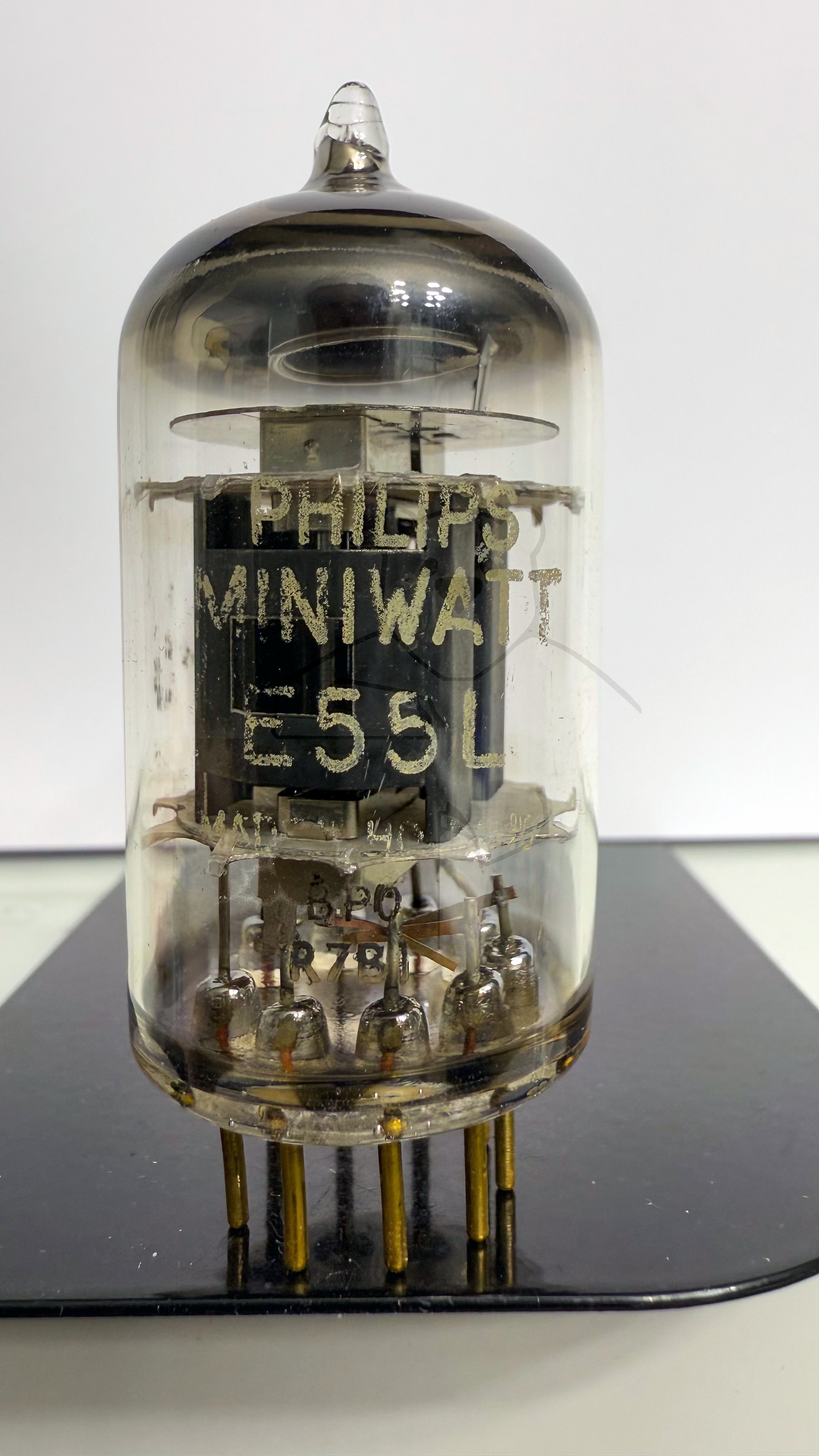

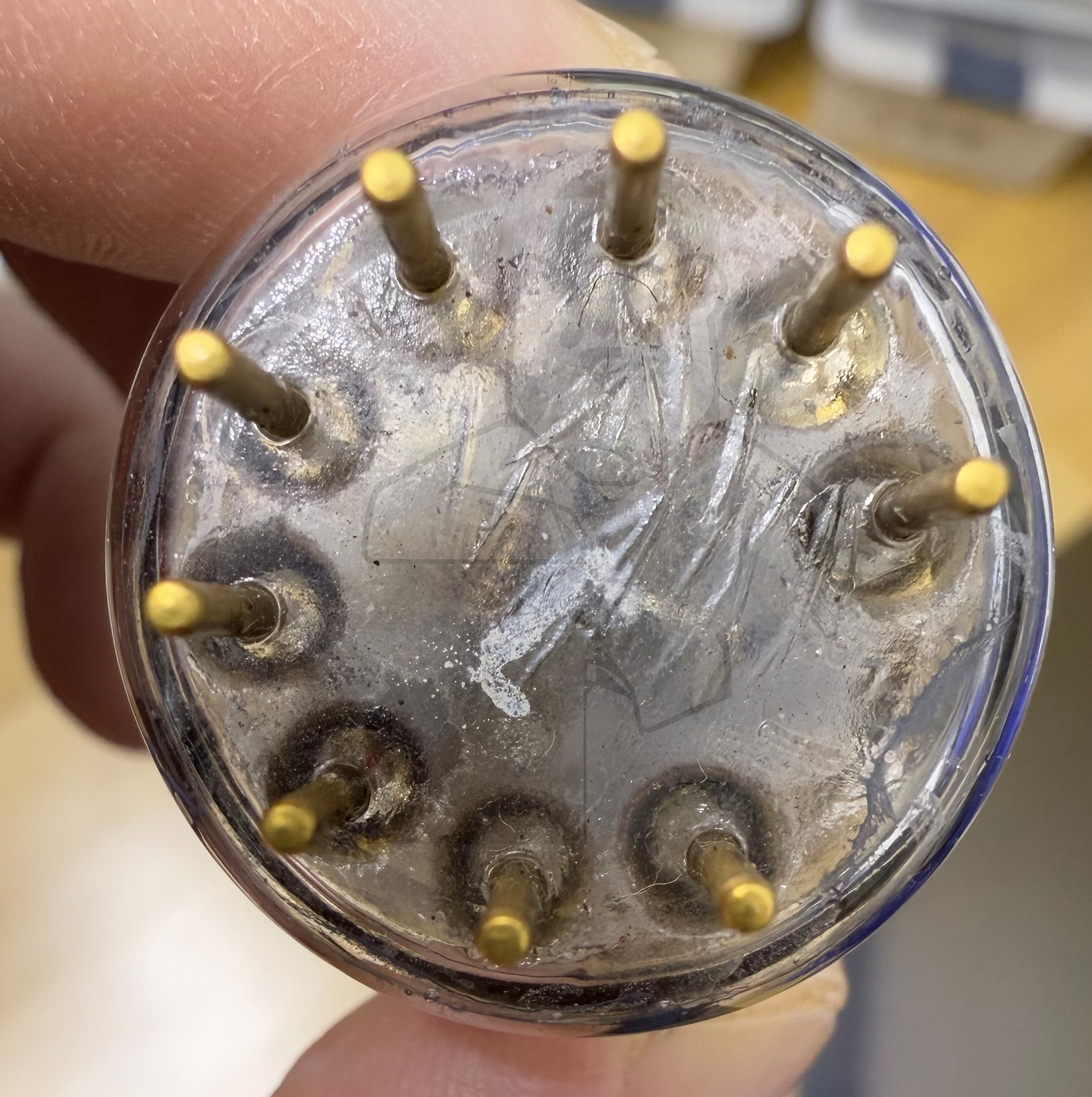

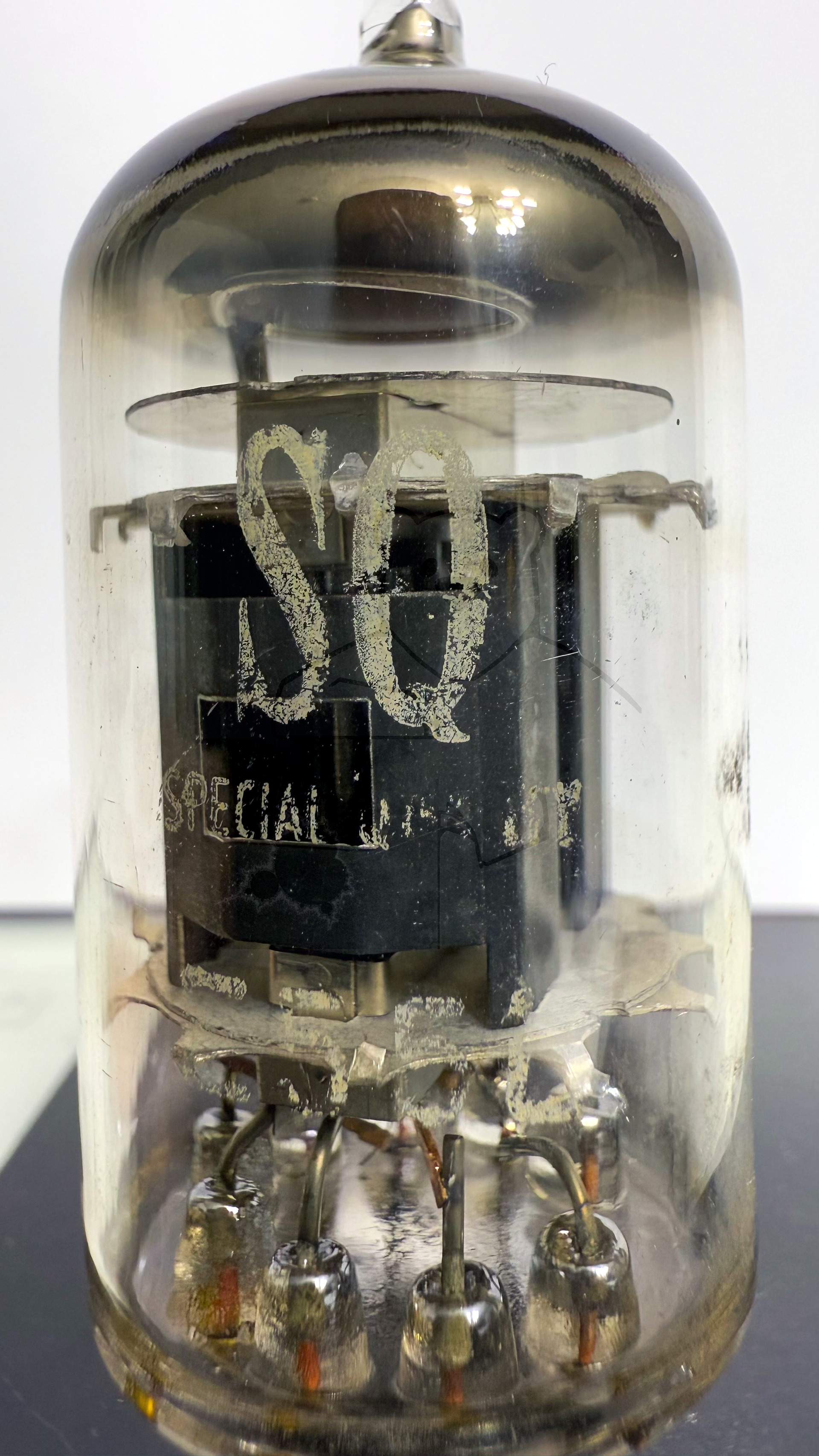

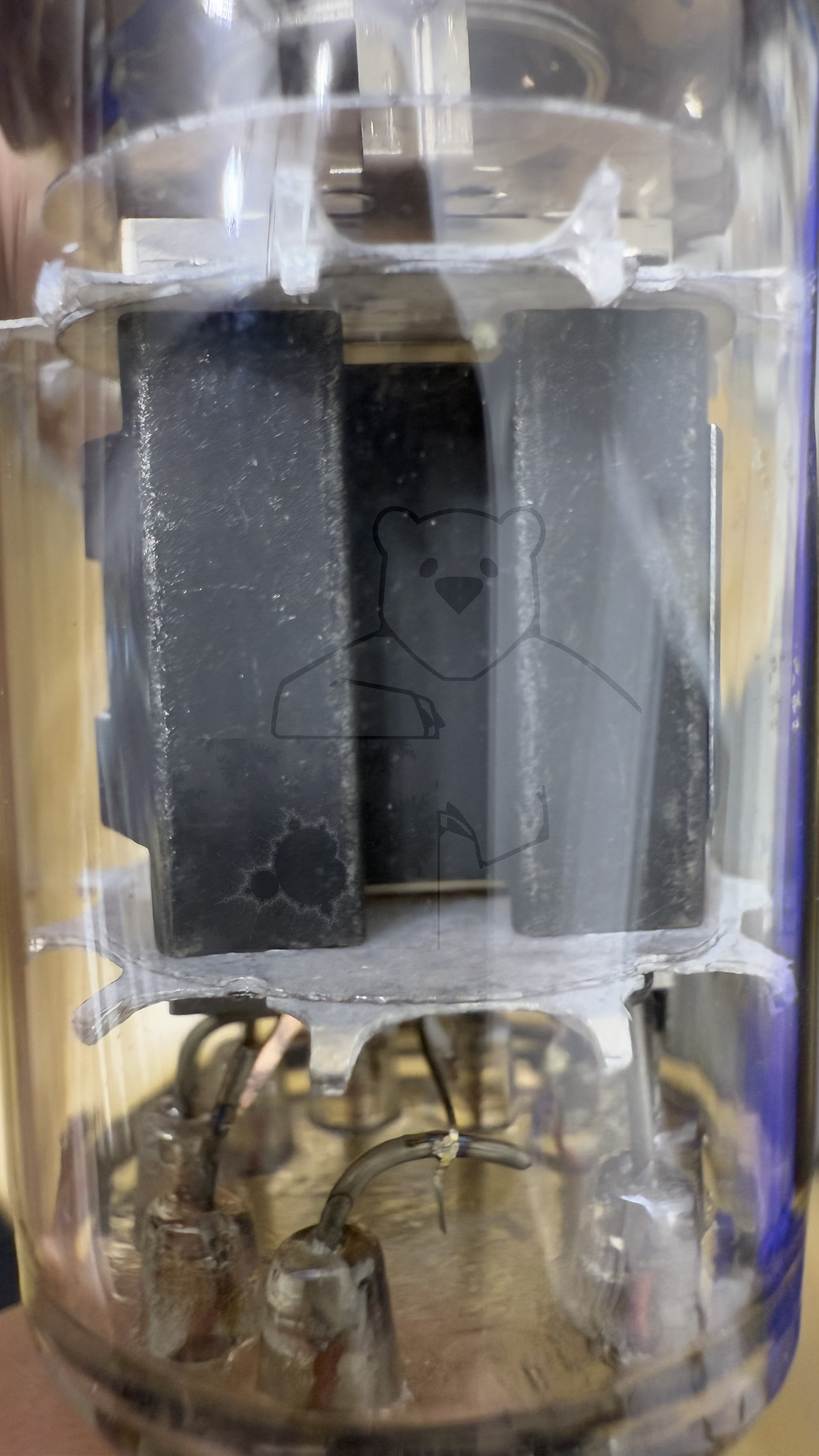

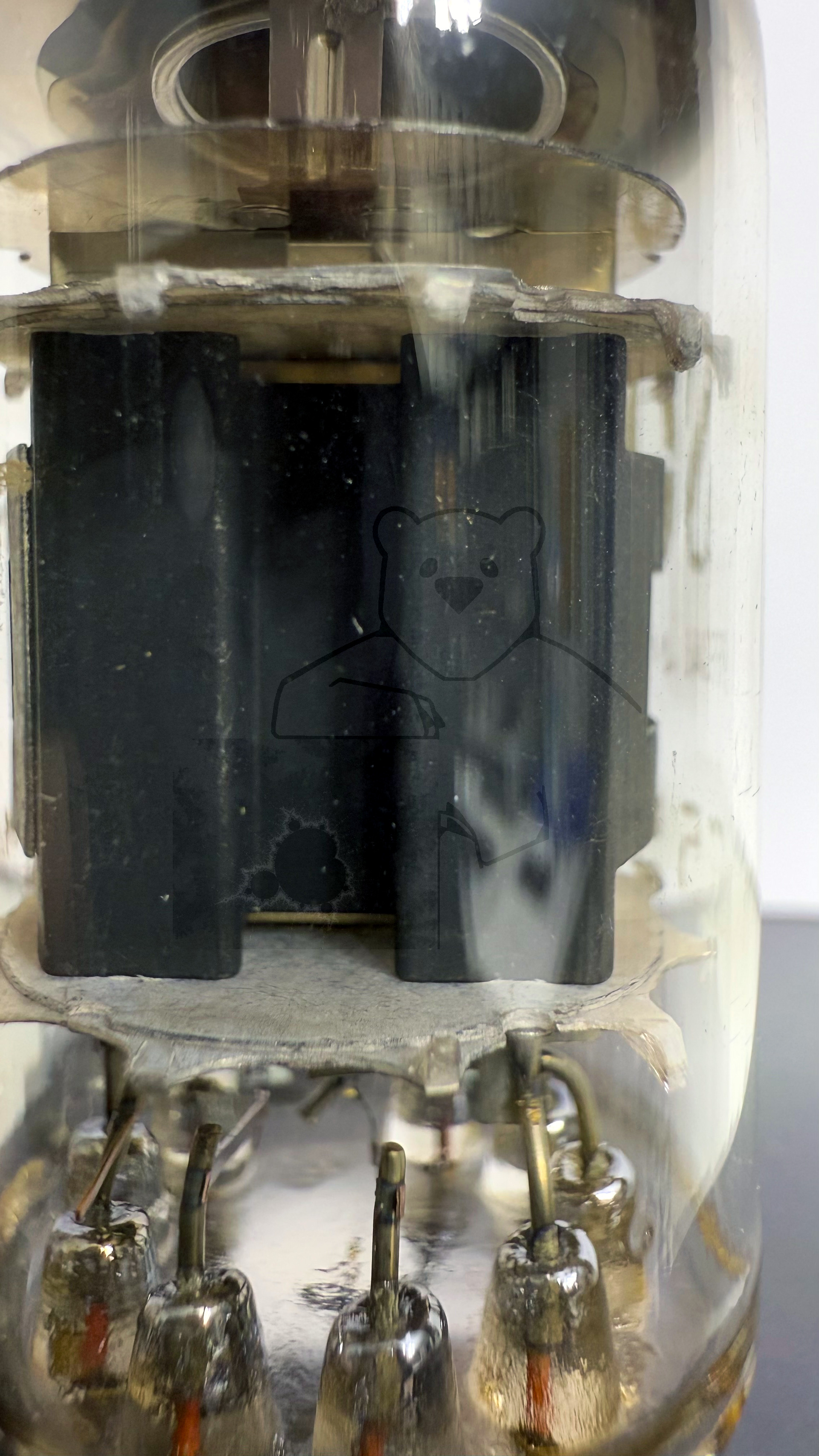

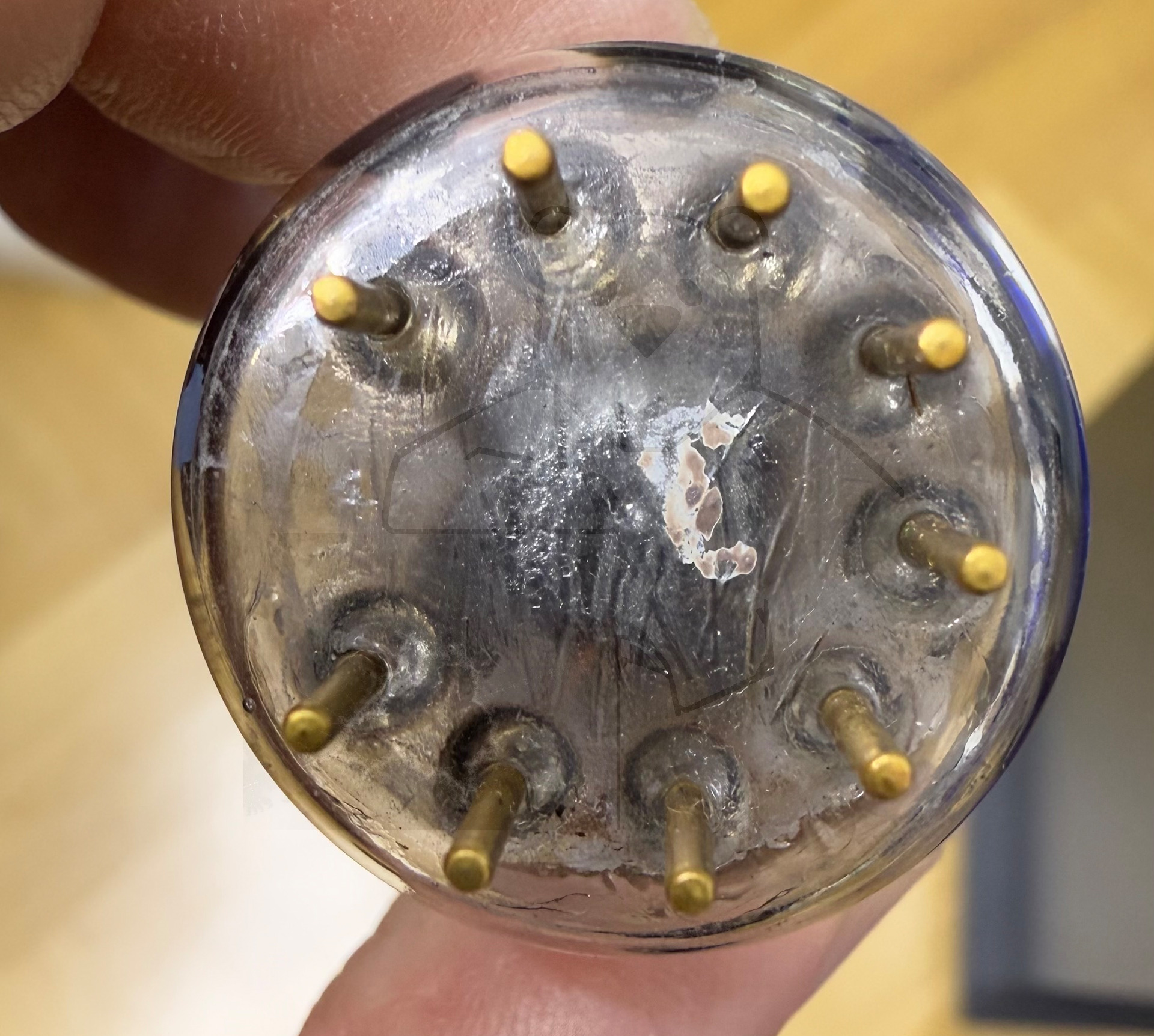

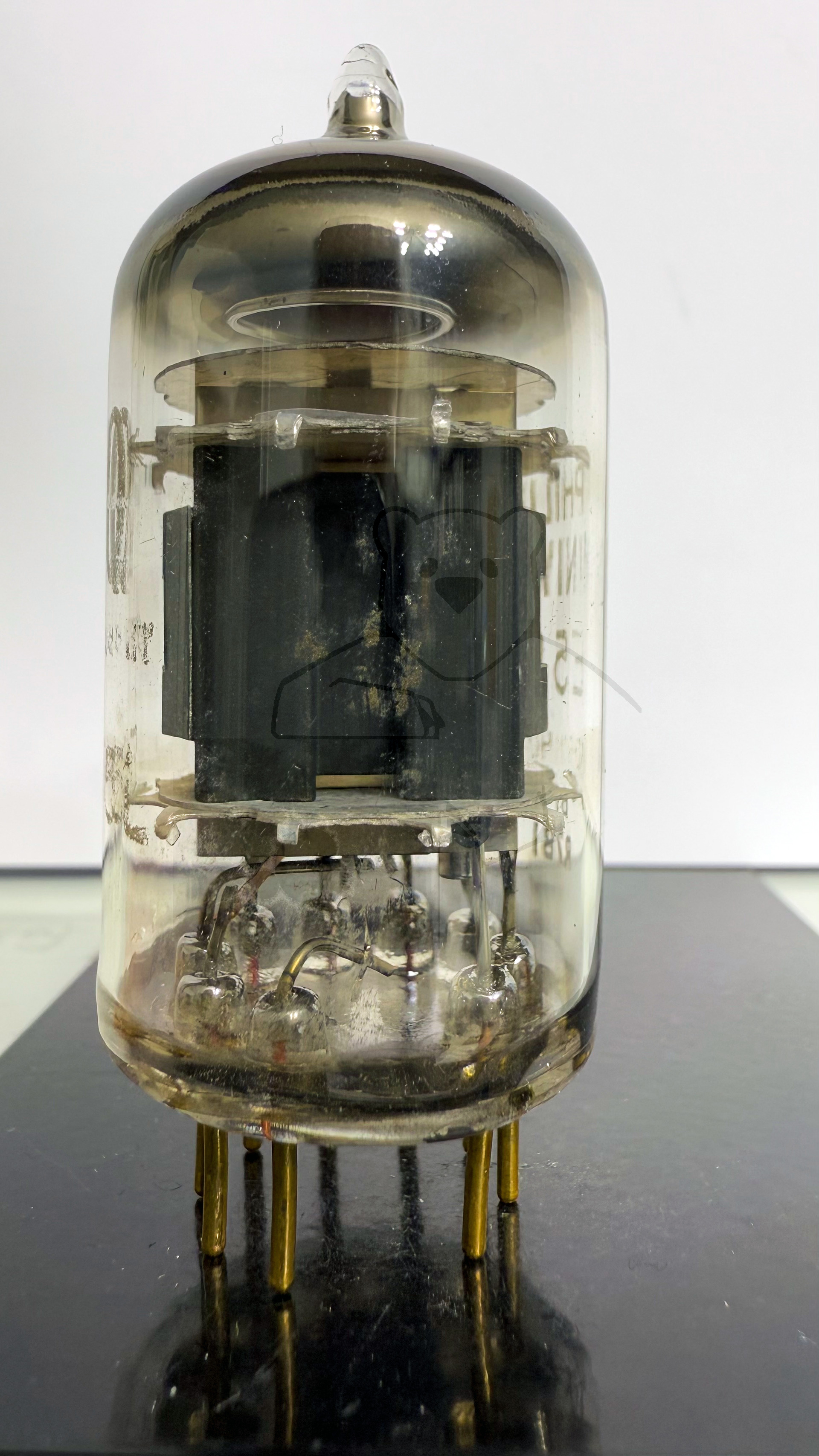

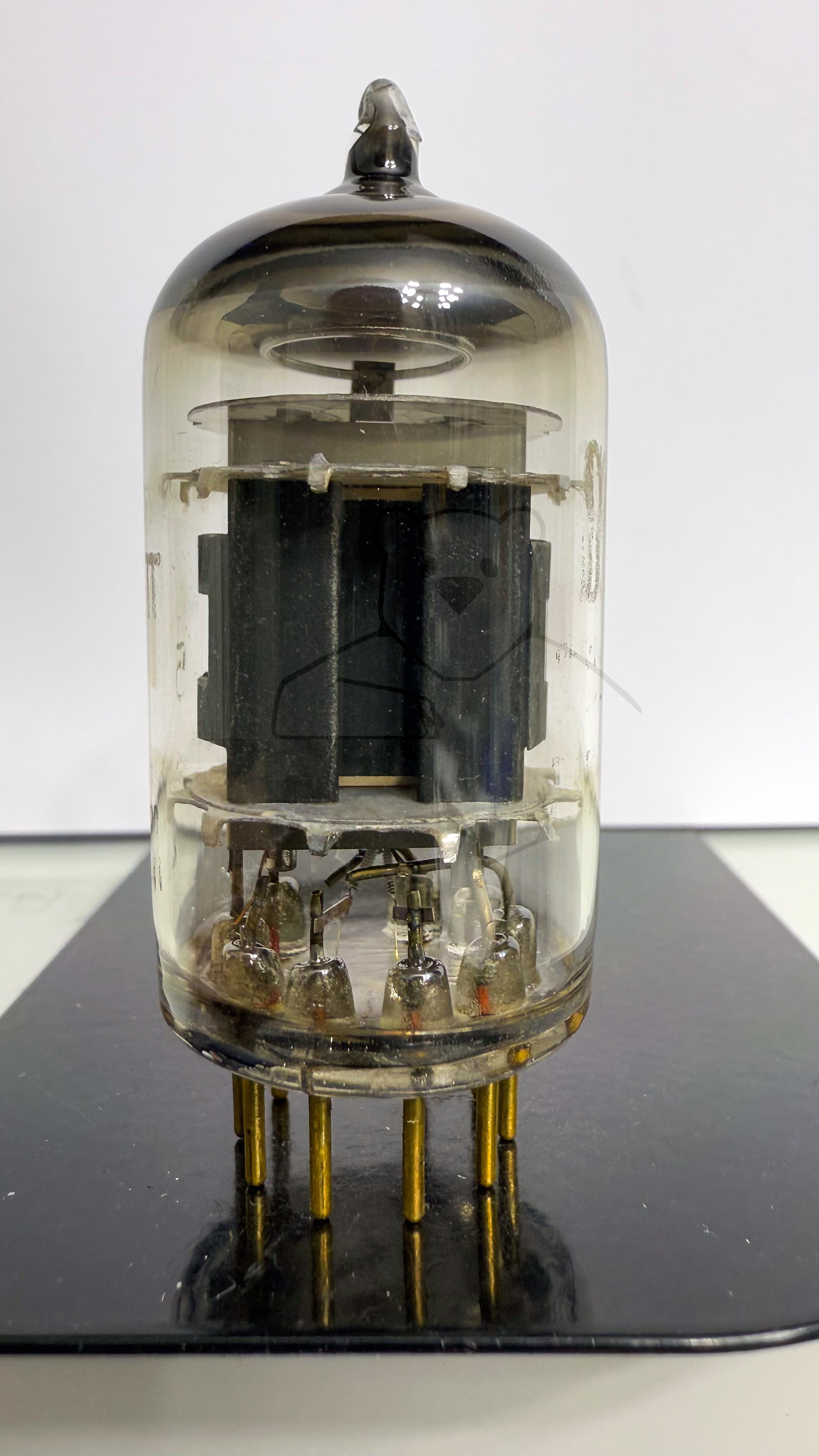

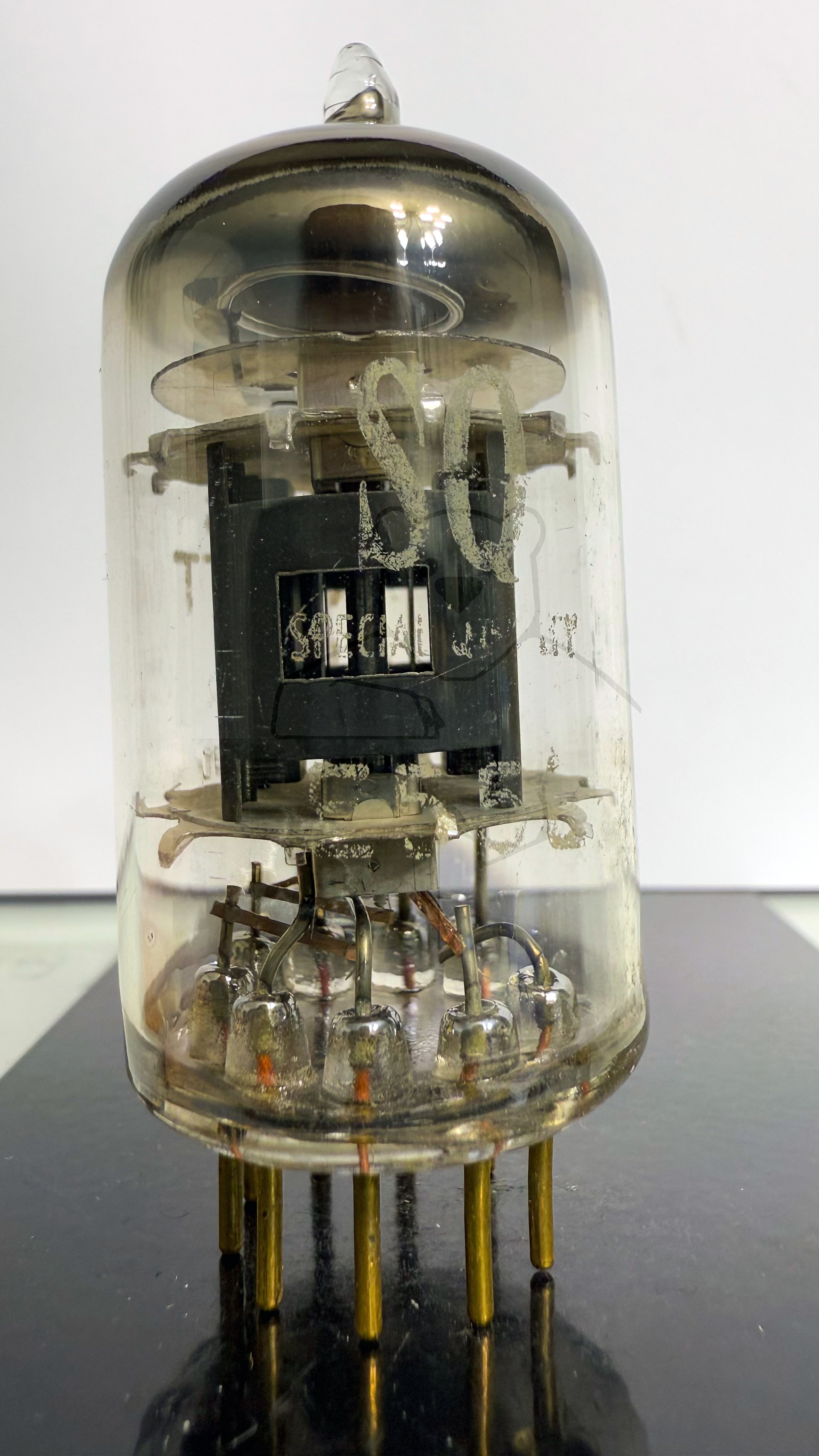

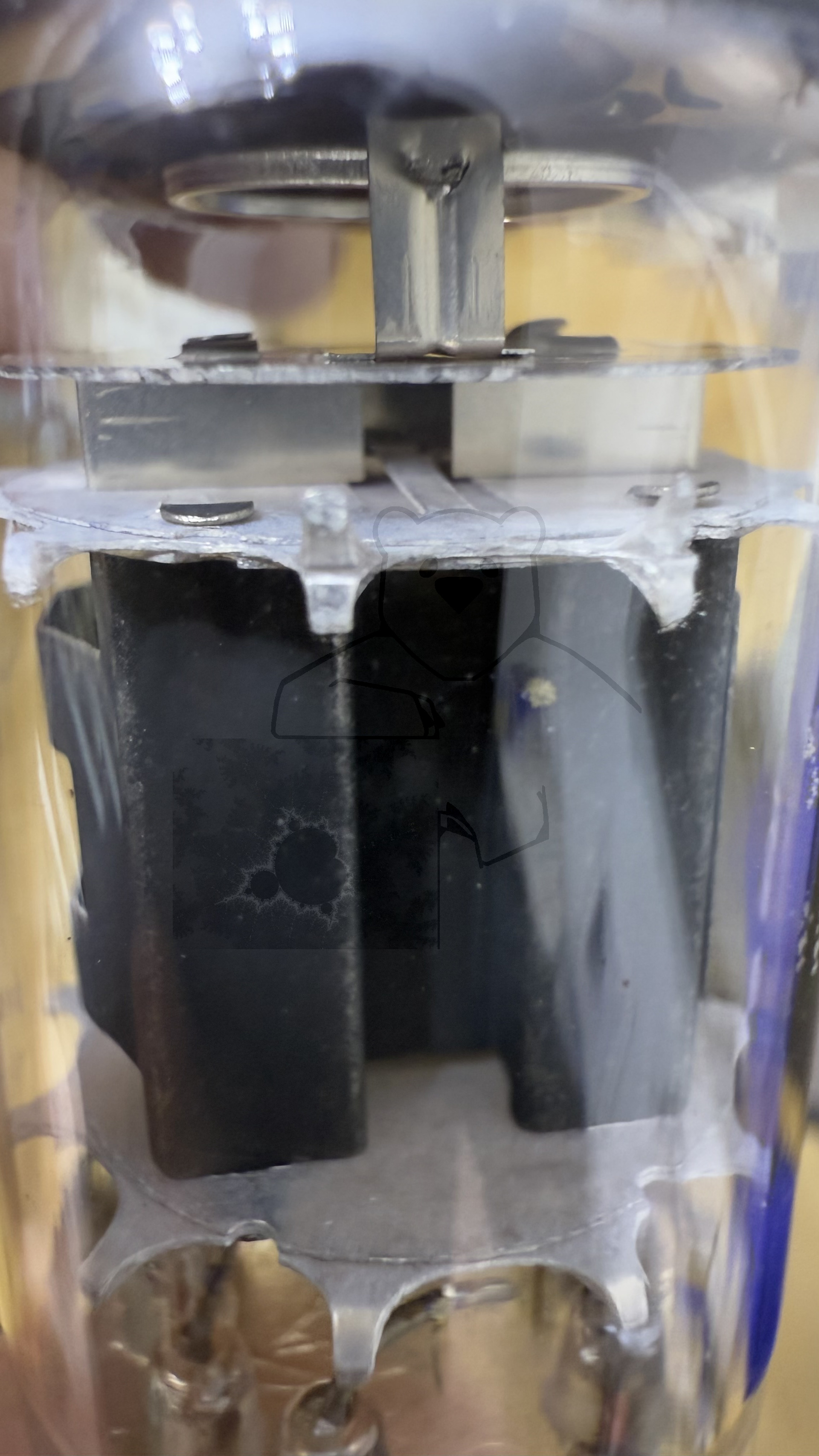

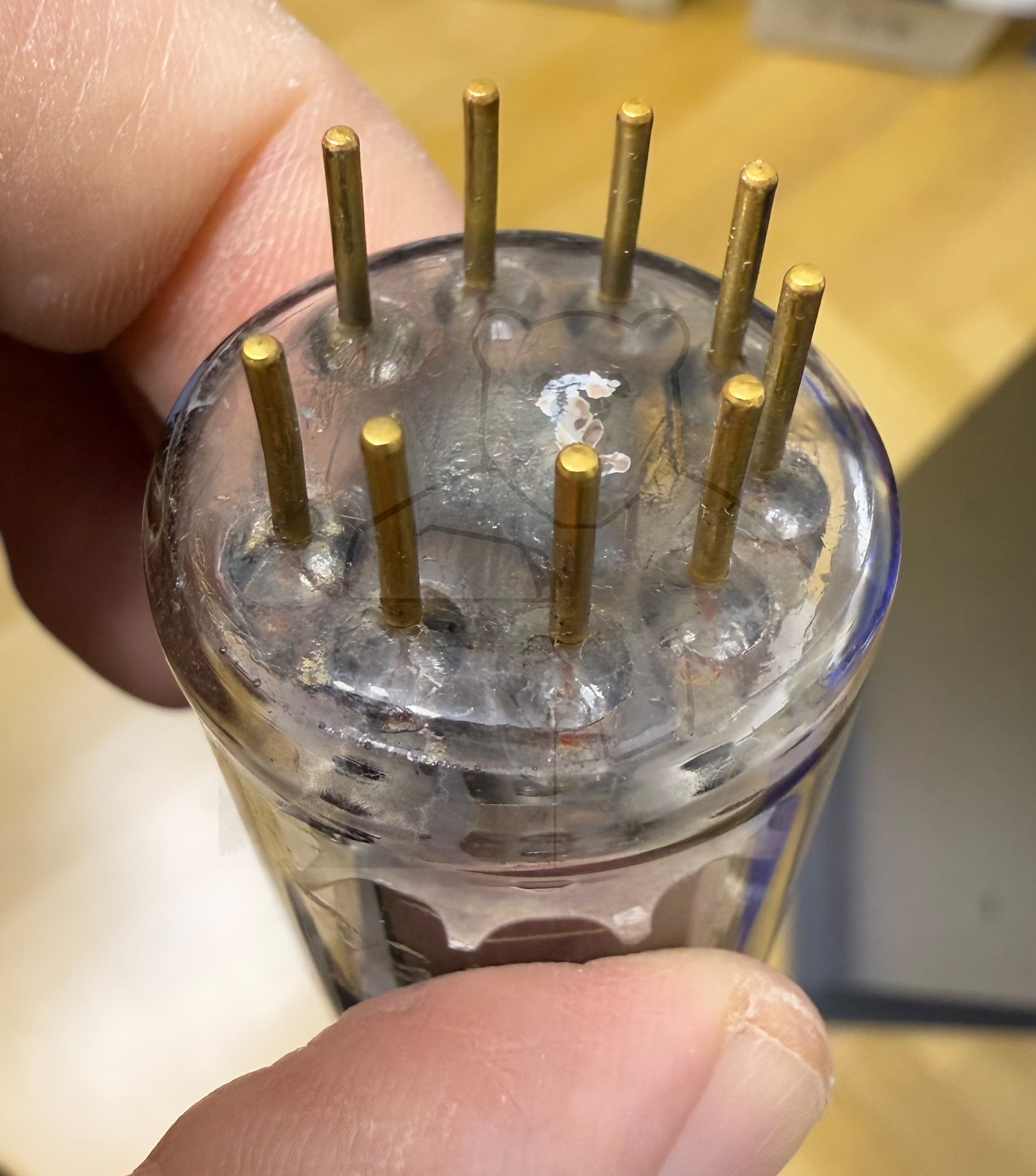

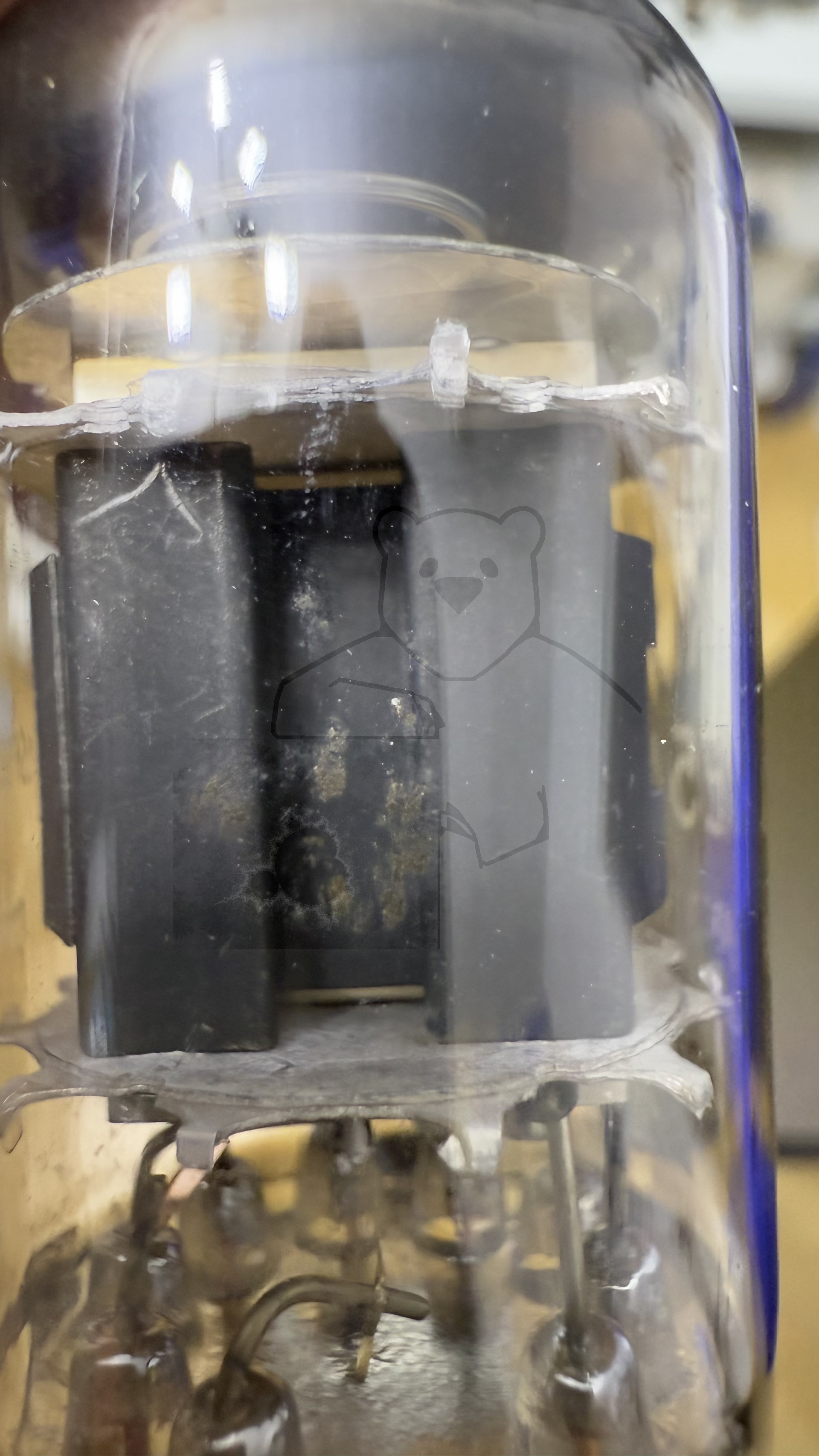

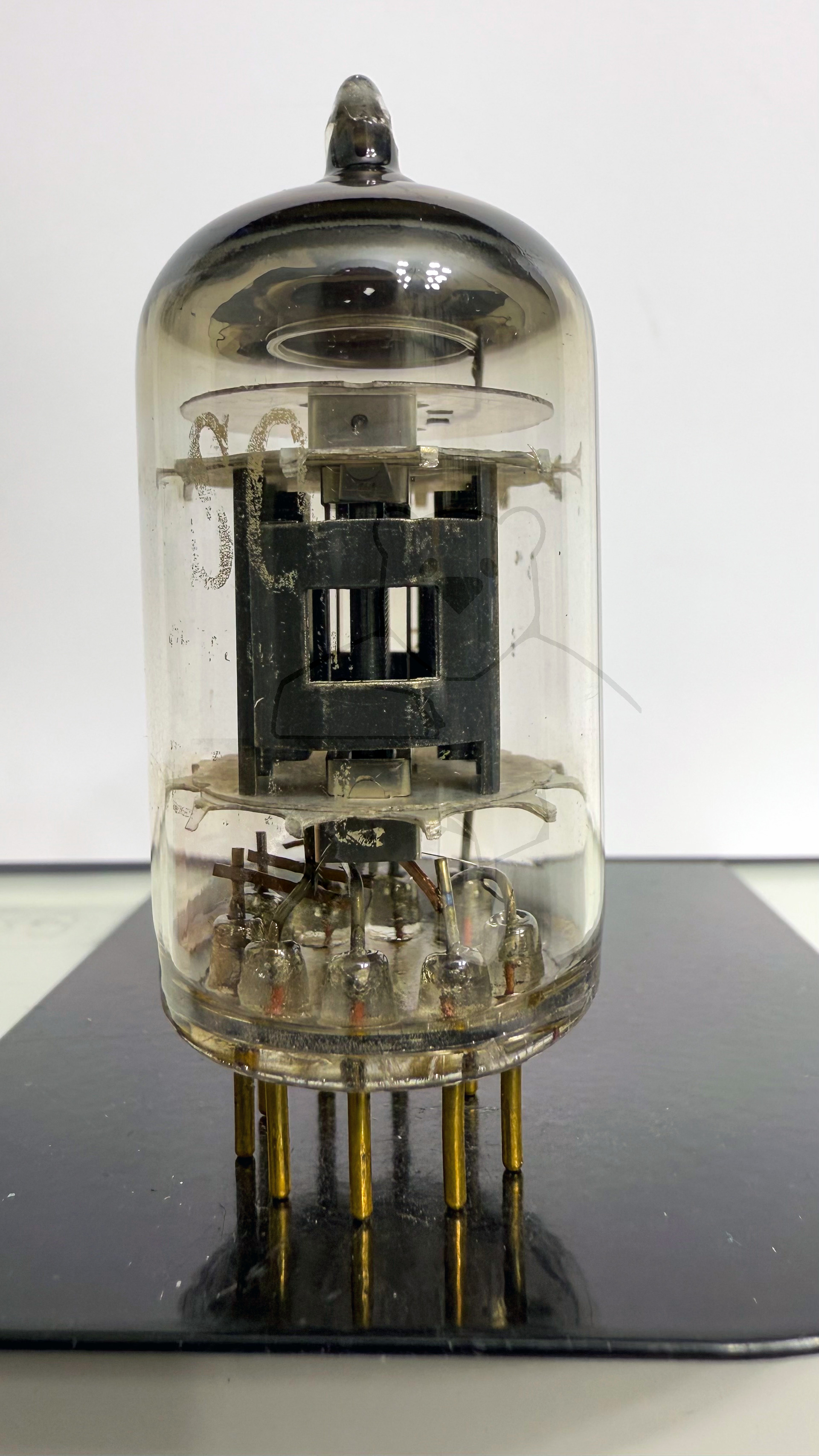

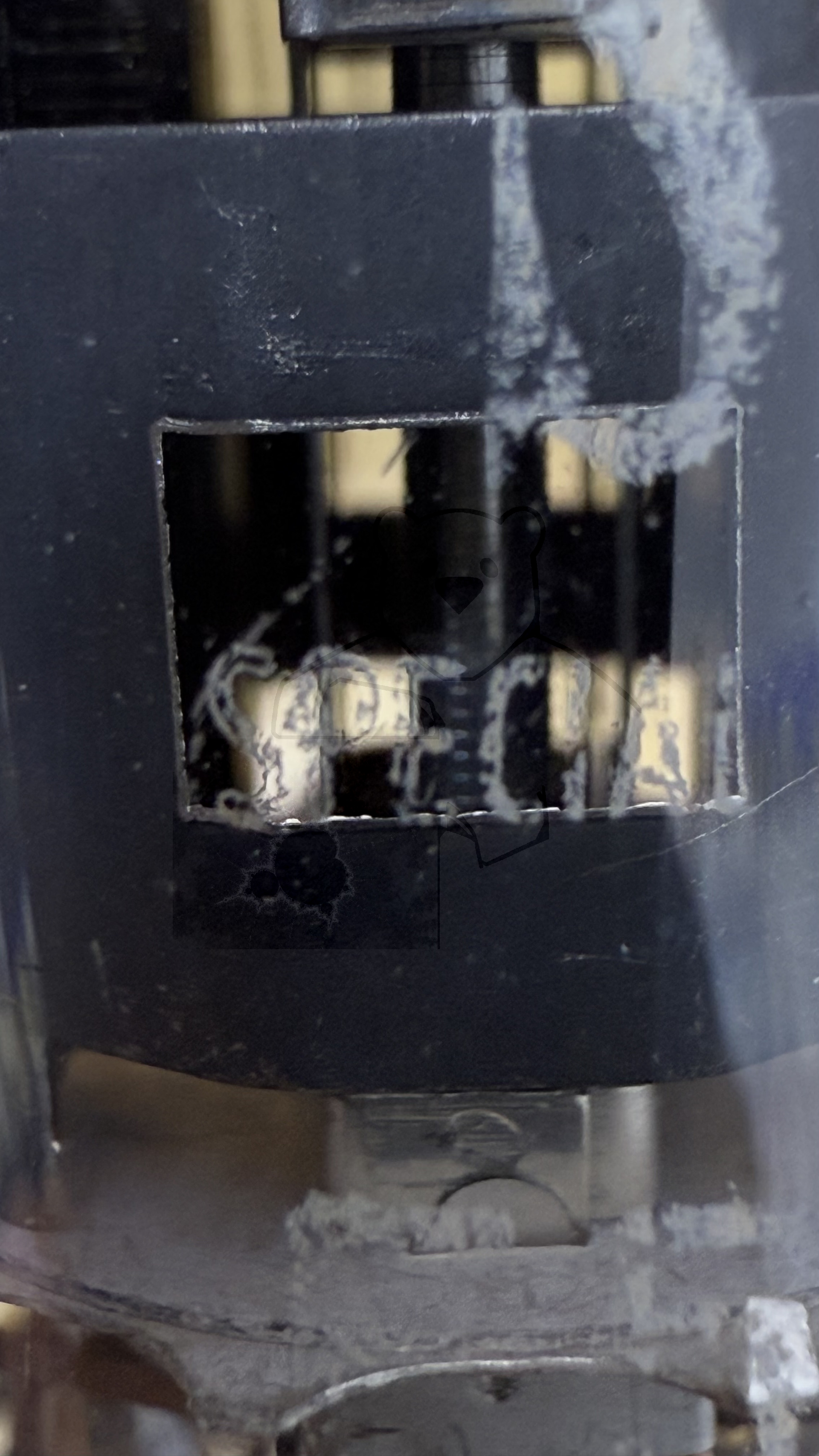

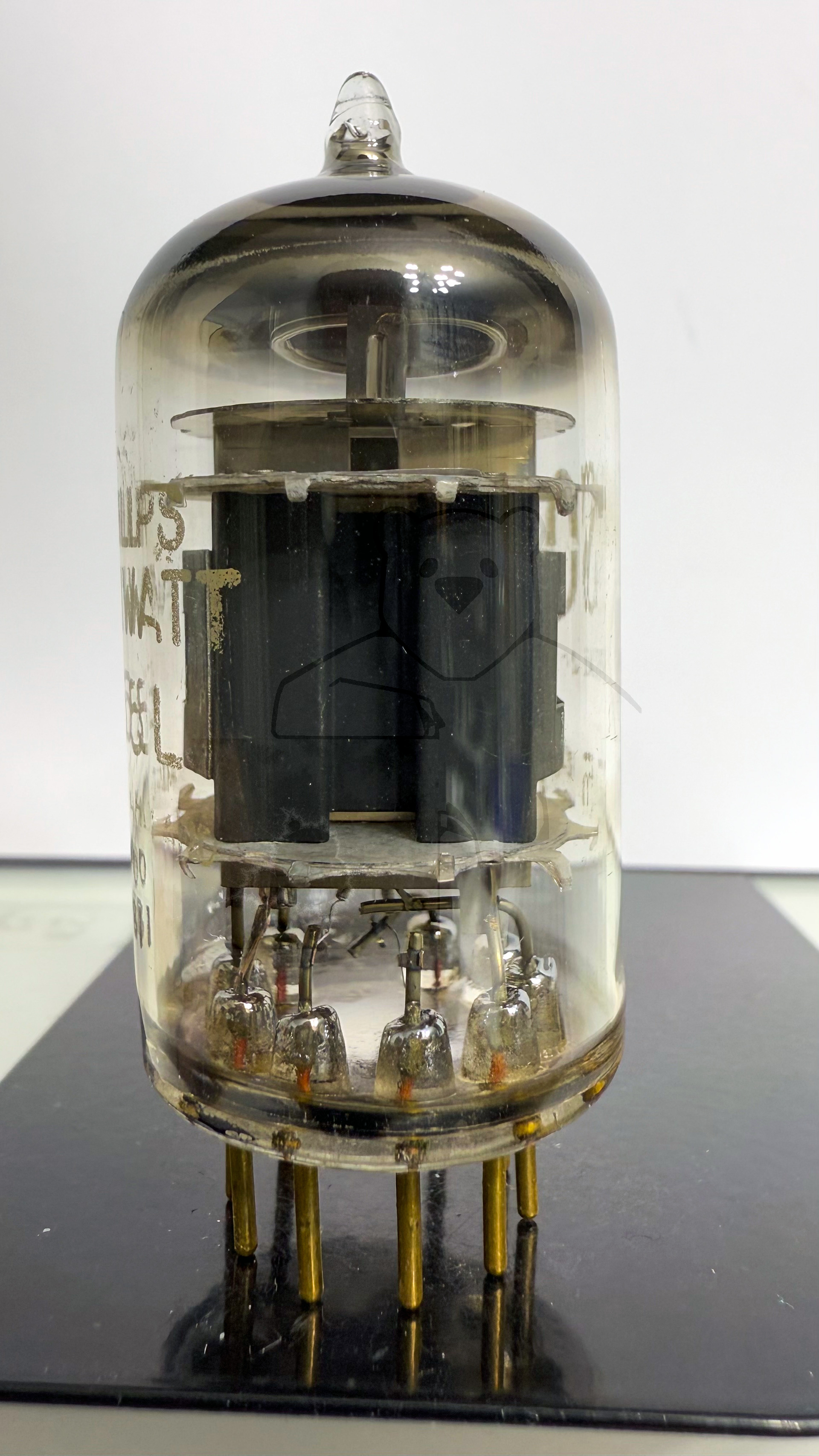

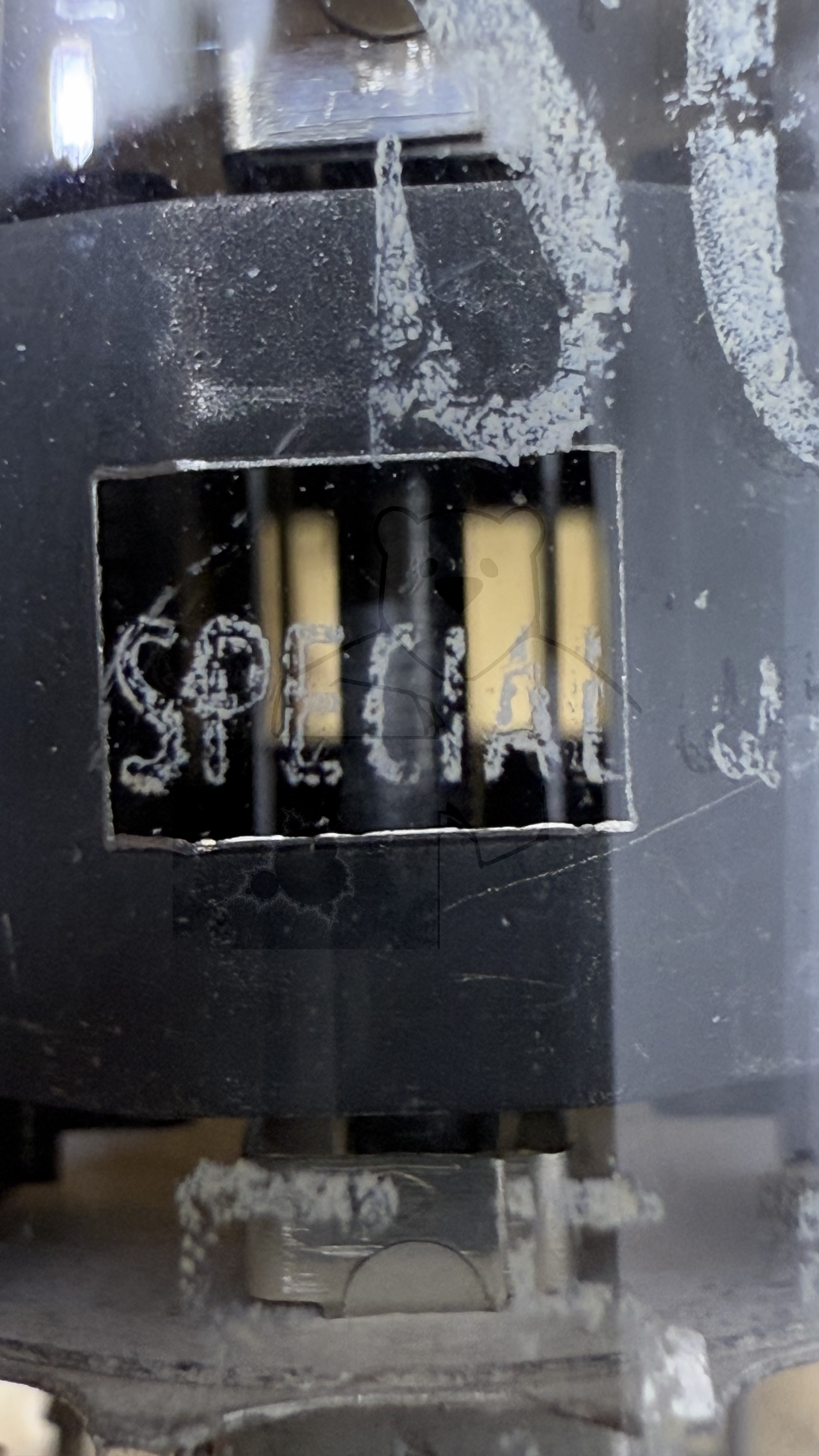

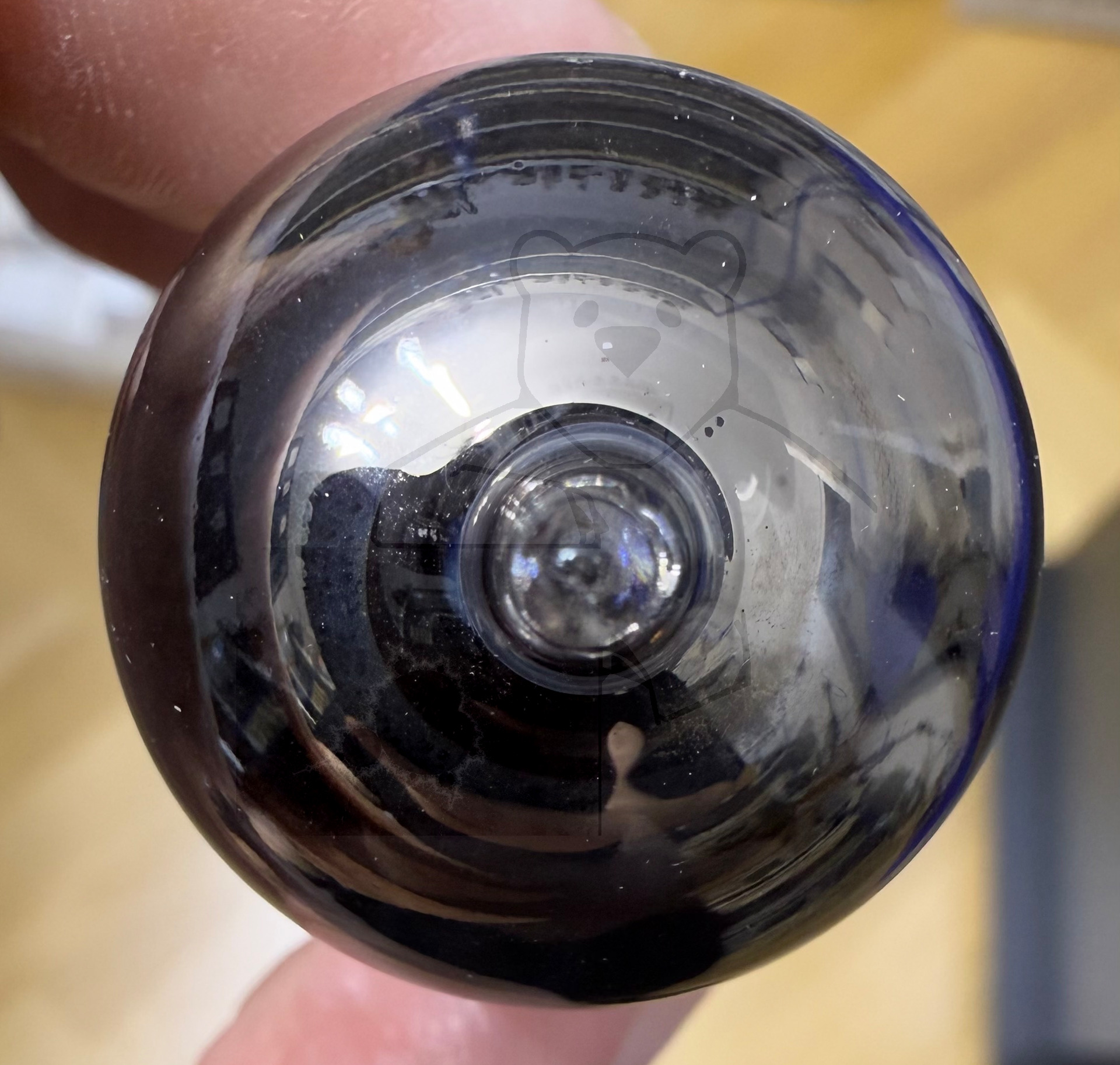

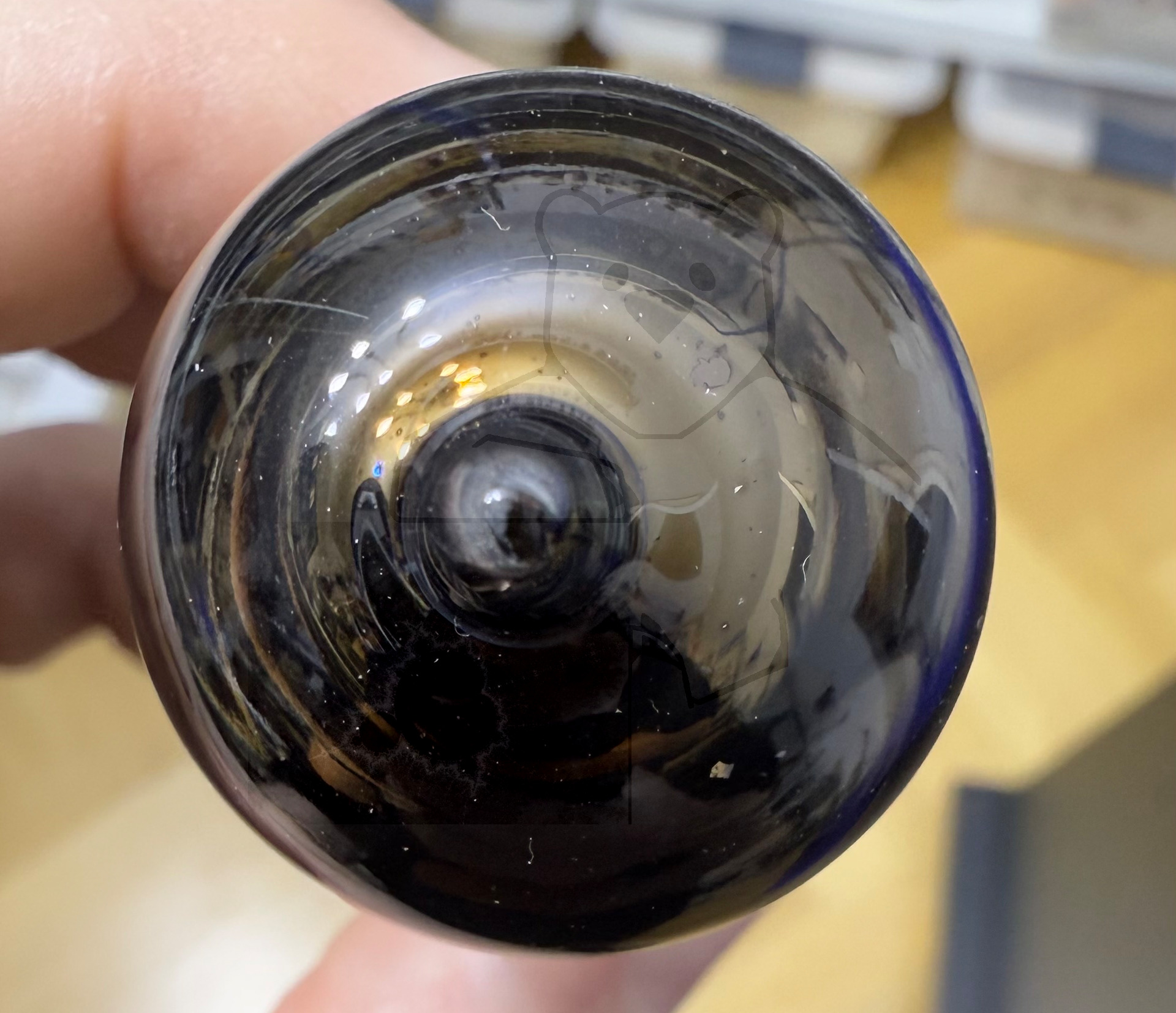

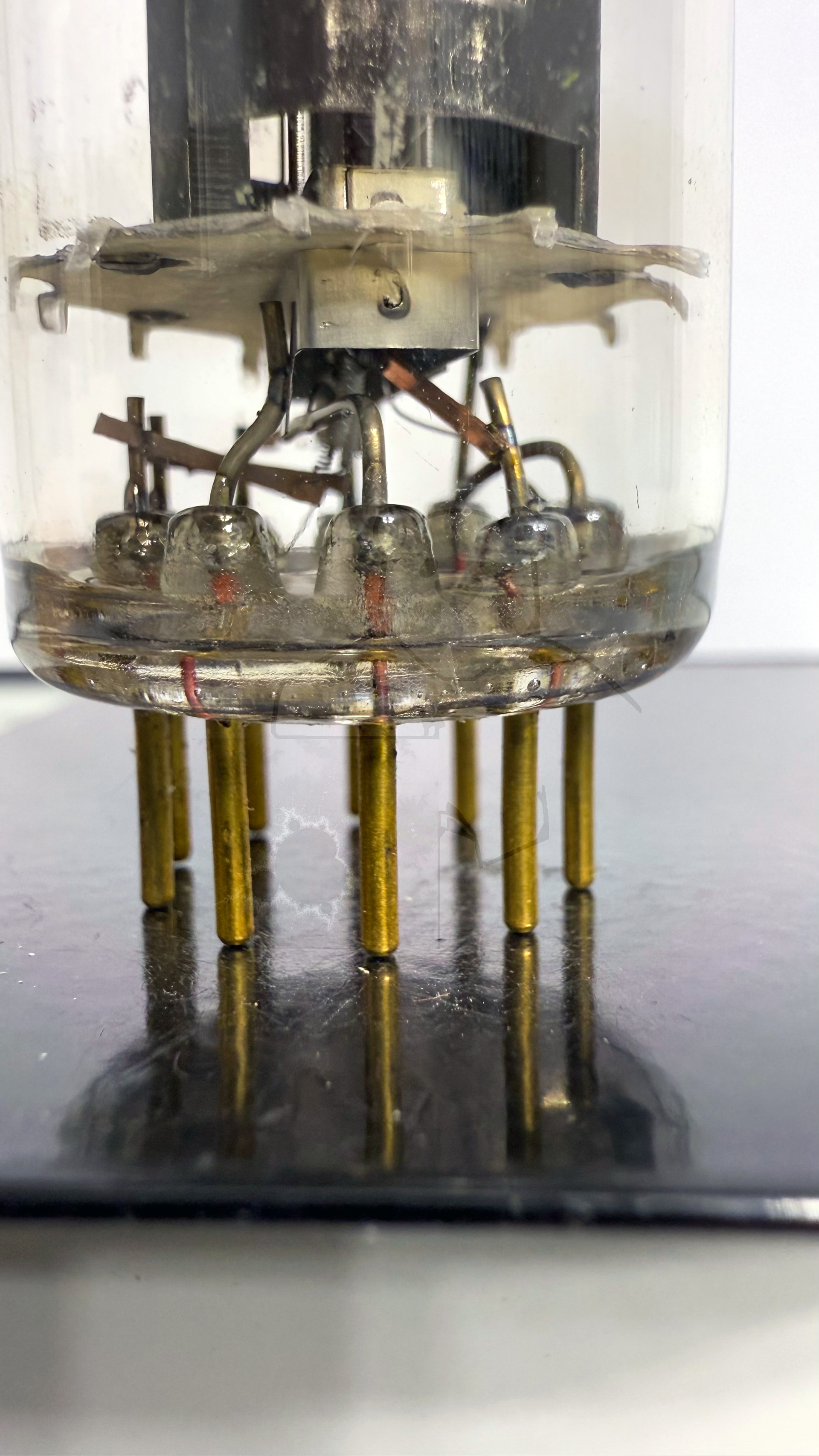

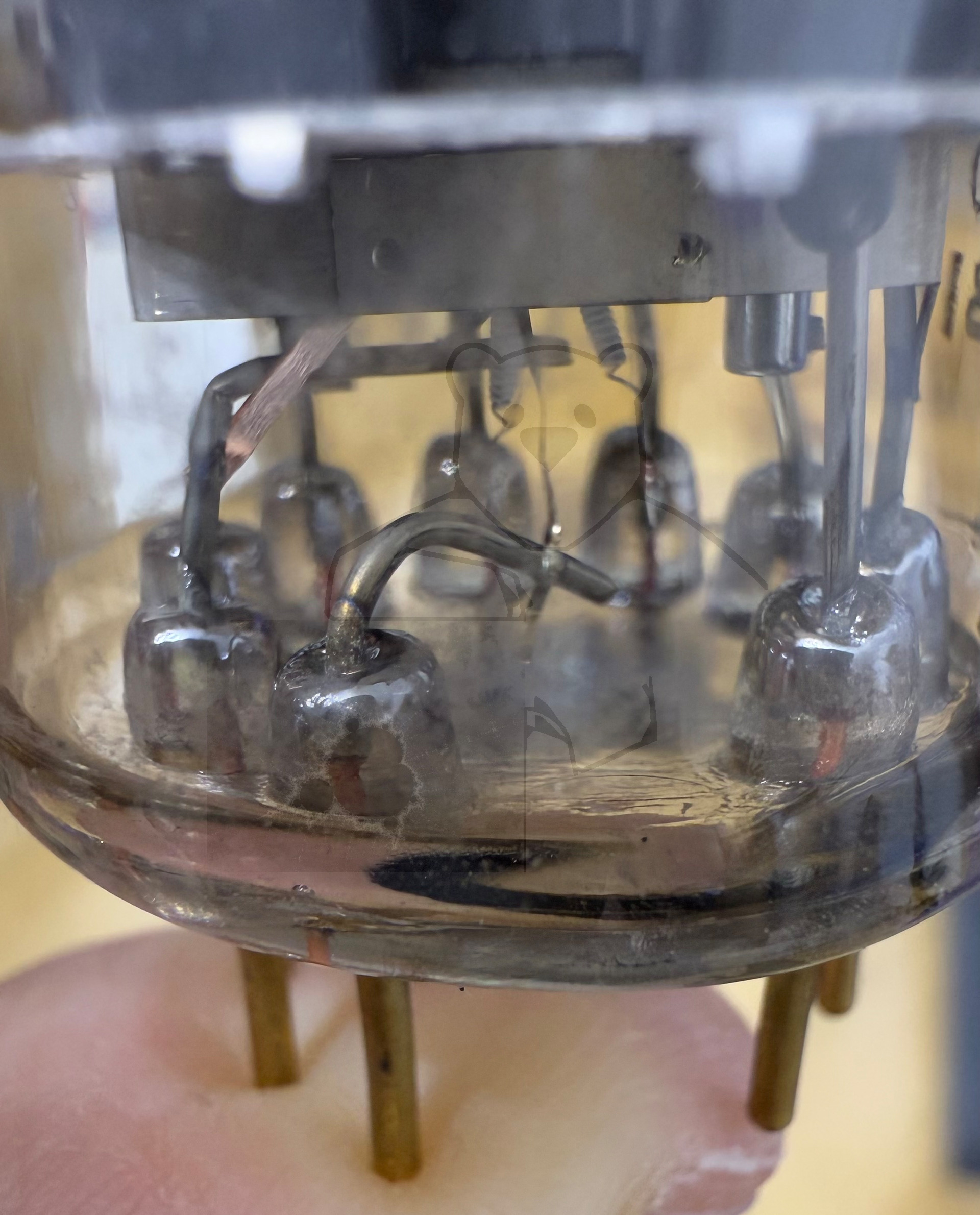

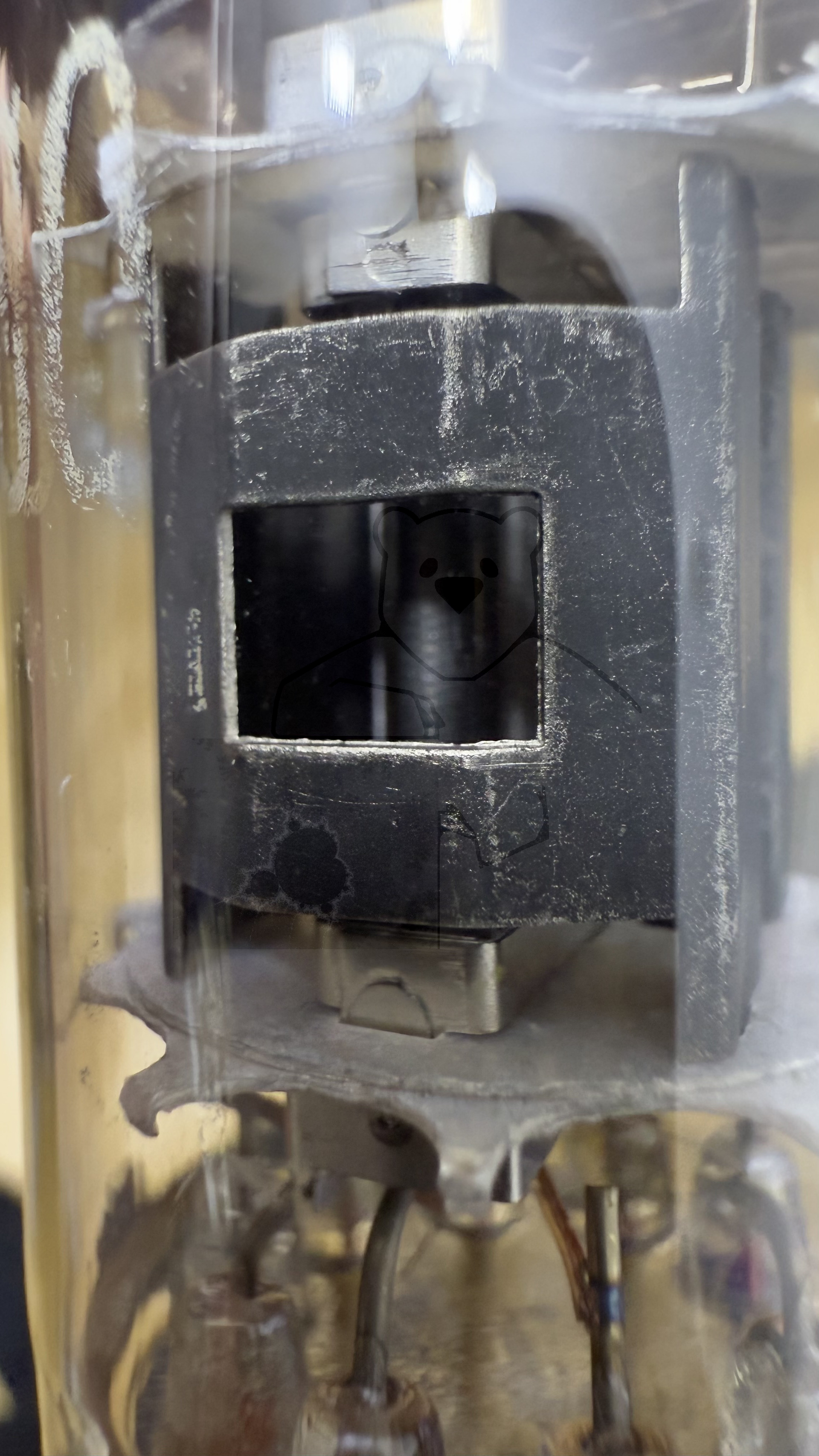

Daten und Bilder der Röhre: E55L

🔎 Beschreibung der Röhre: E55L

Name	E55L
Vergleichsname	8233
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:01:57

🔎 Beschreibung der Systeme für die Röhre: E55L

	System 1
Kathode	7, 9
Gitter 1	8
Gitter 2	3
Gitter 3	2, 6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

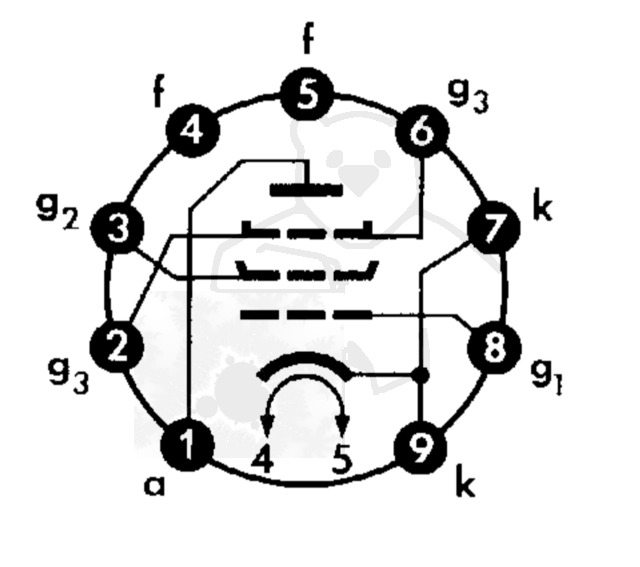

🔎 Sockelschaltung der E55L

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E55L
Datenblatt E55L Mullard [www.tubedata.info].pdf (363 kB)
Datenblatt E55L Philips Version 1 [www.tubedata.info].pdf (185 kB)
Datenblatt E55L Philips Version 2 [www.tubedata.info].pdf (439 kB)
Datenblatt E55L Telefunken.pdf (106 kB)
Pruefkarte E55L - Neuberger RPM370 Roehrenmessgeraet.pdf (118 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
