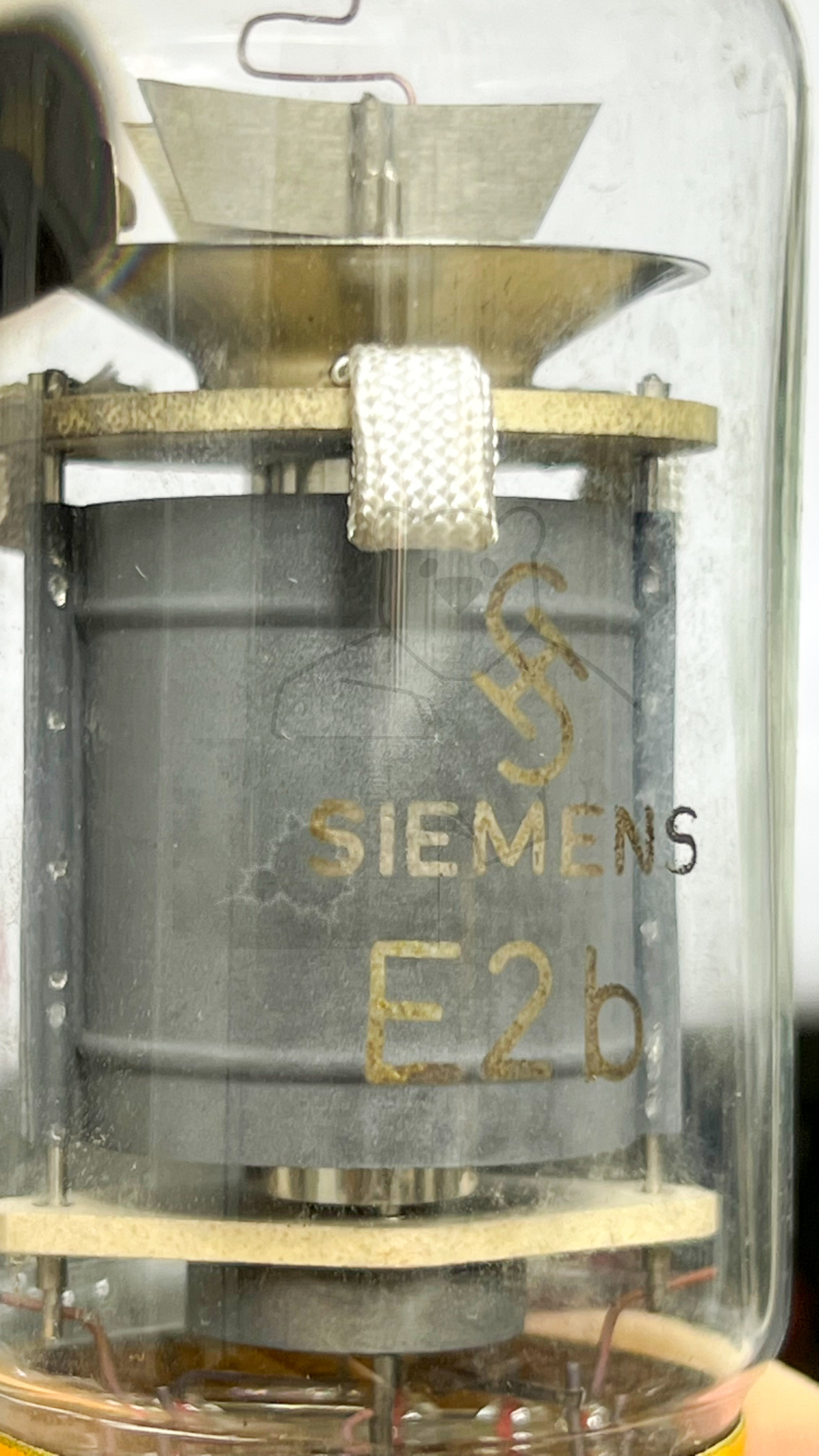

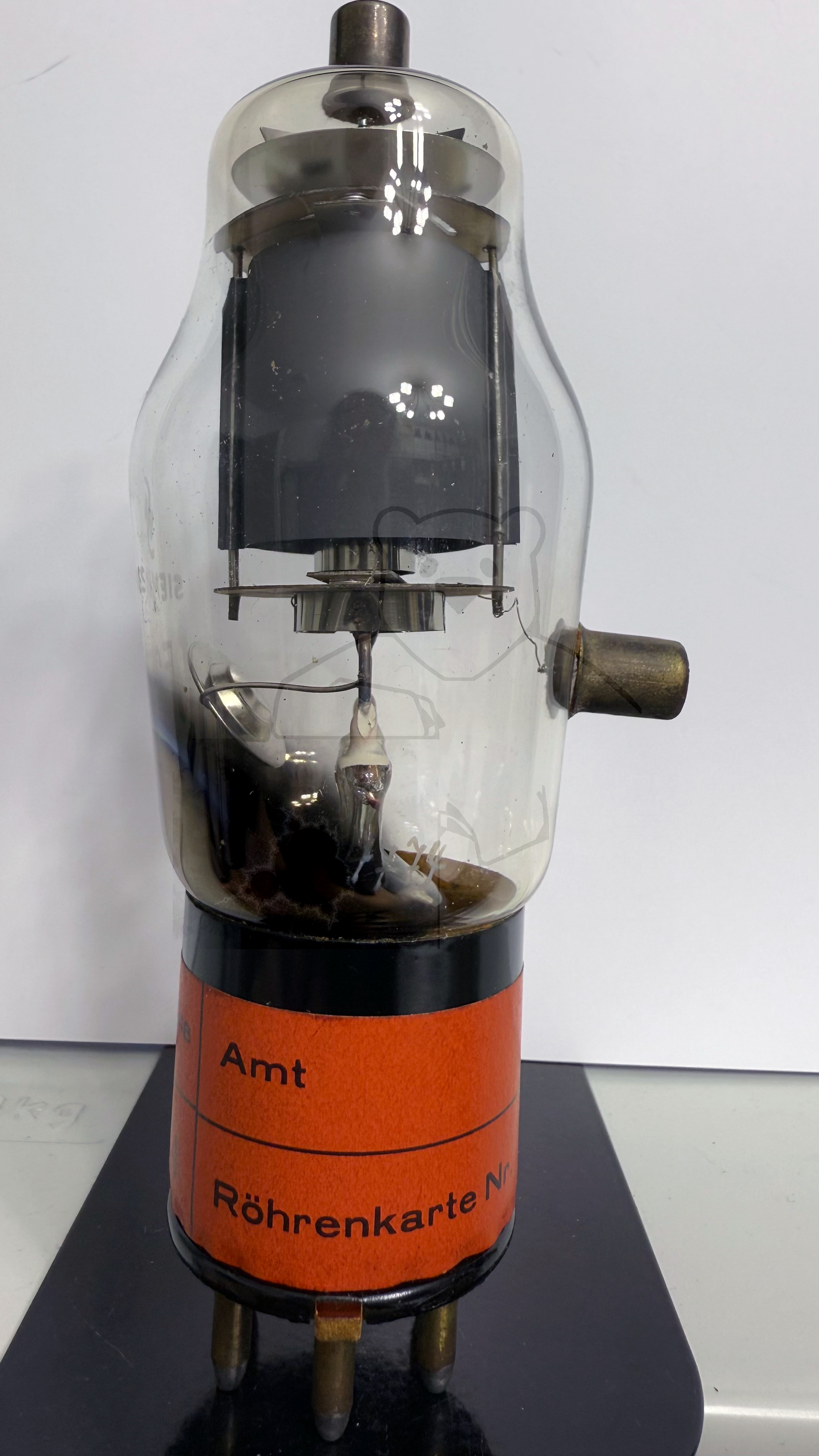

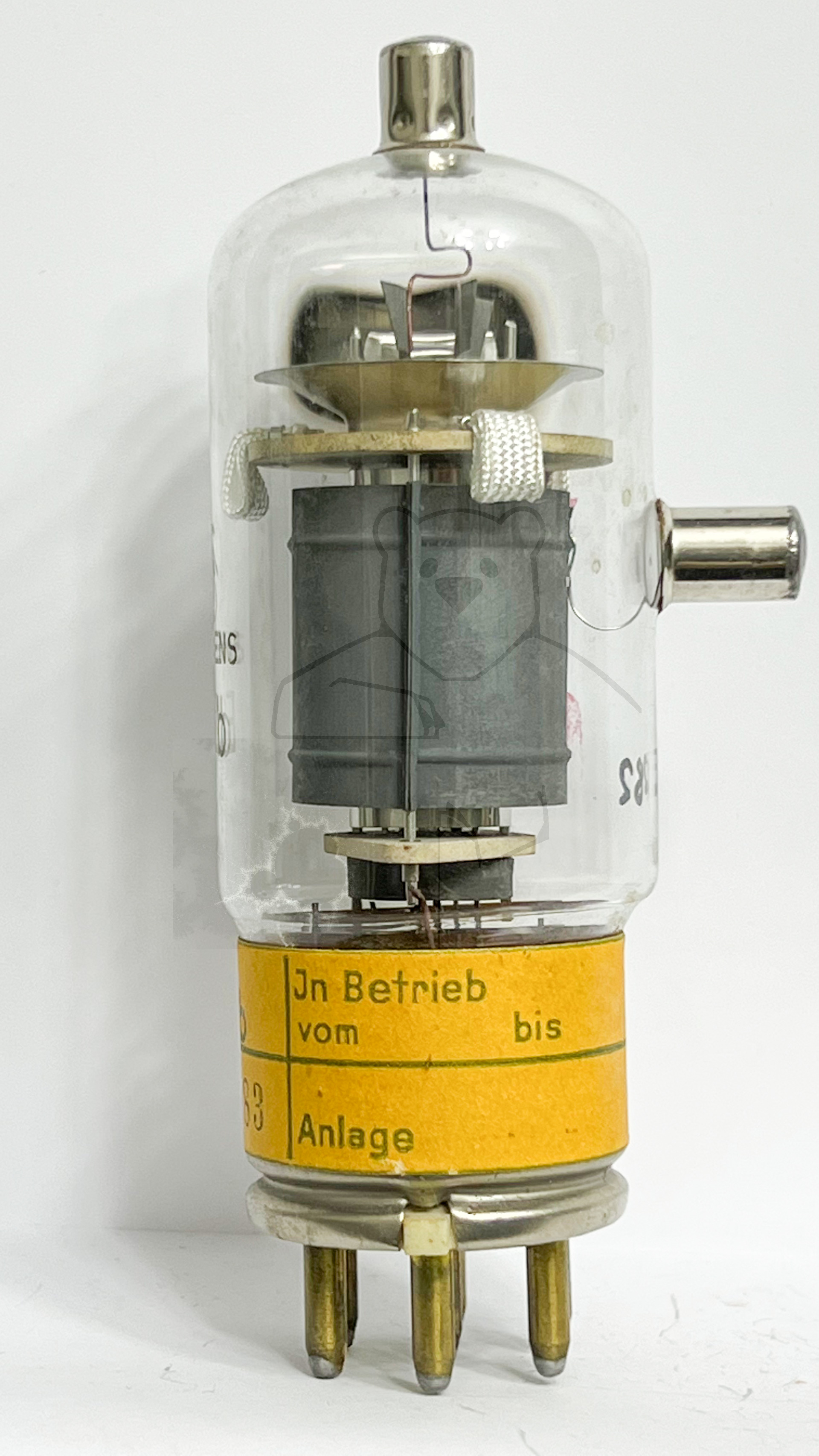

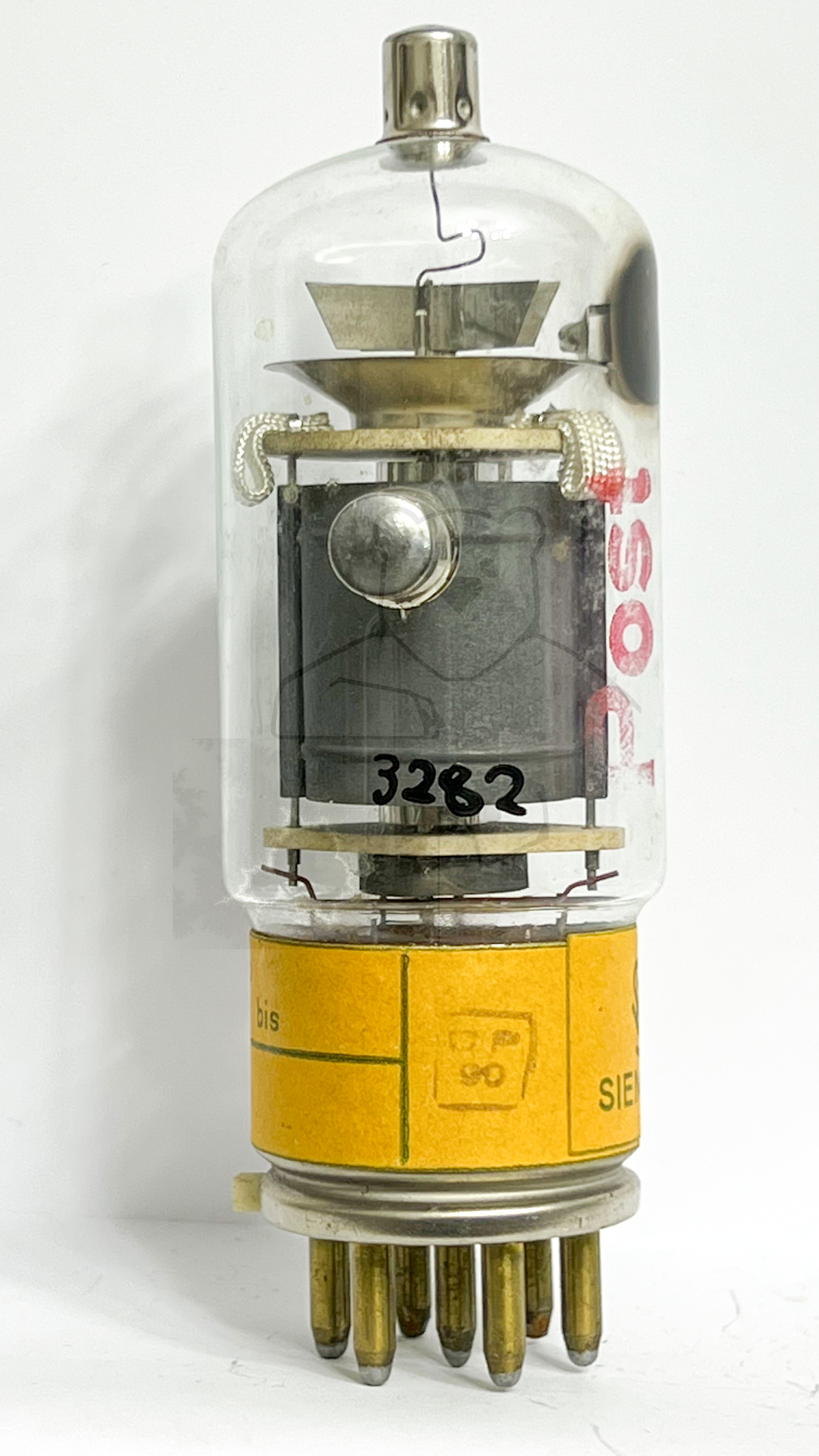

Daten und Bilder der Röhre: E2b

🔎 Beschreibung der Röhre: E2b

Name	E2b
Vergleichsname
Heizspannung (Volt)	18
Heizstrom (Ampère)	0,36
Art der Heizung	Indirekt

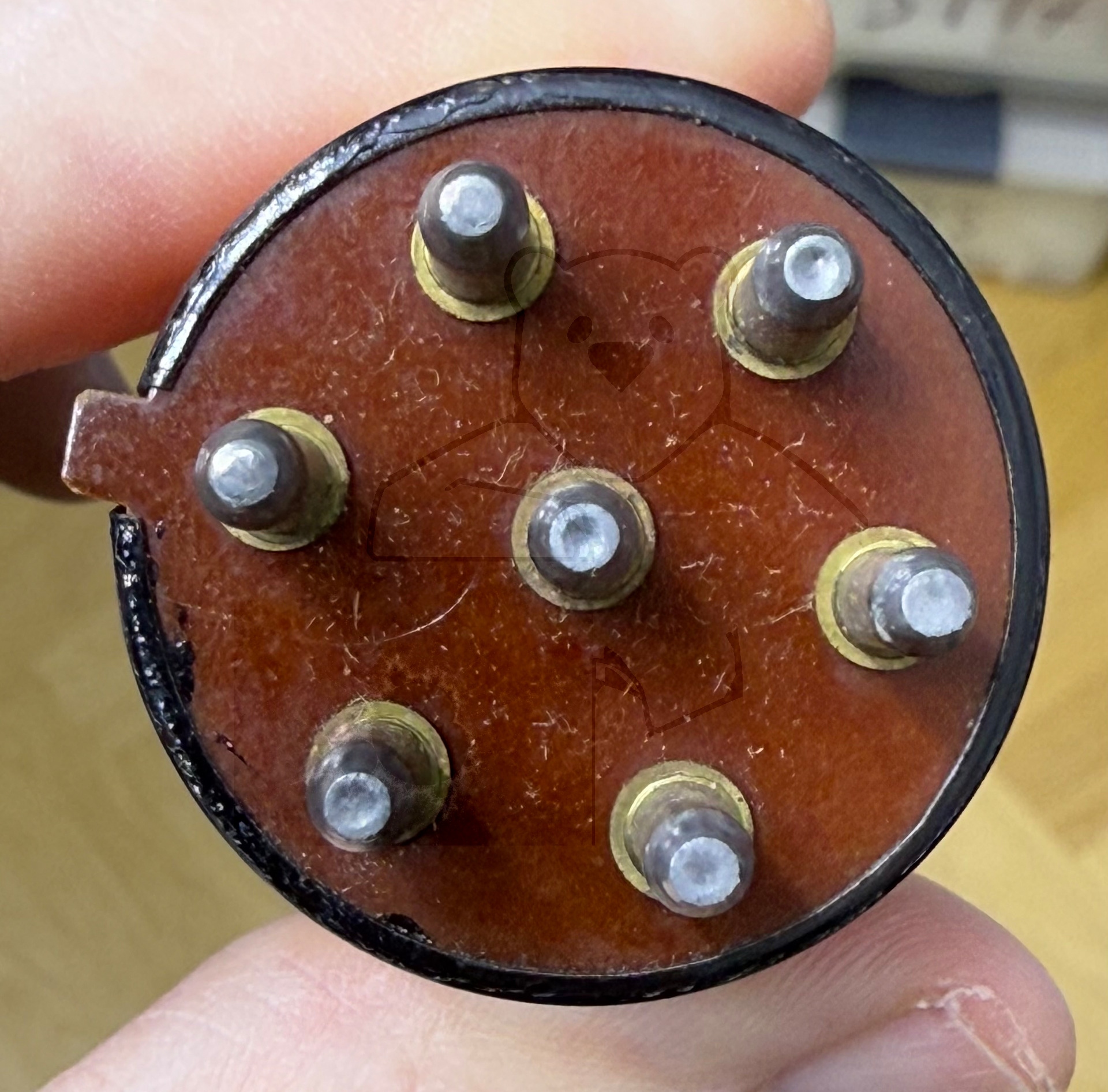

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Zusätzliche Informationen
Letzte Änderung	14.10.2018 15:14:22

🔎 Beschreibung der Systeme für die Röhre: E2b

	System 1
Kathode	5
Gitter 1	Kappe
Gitter 2	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

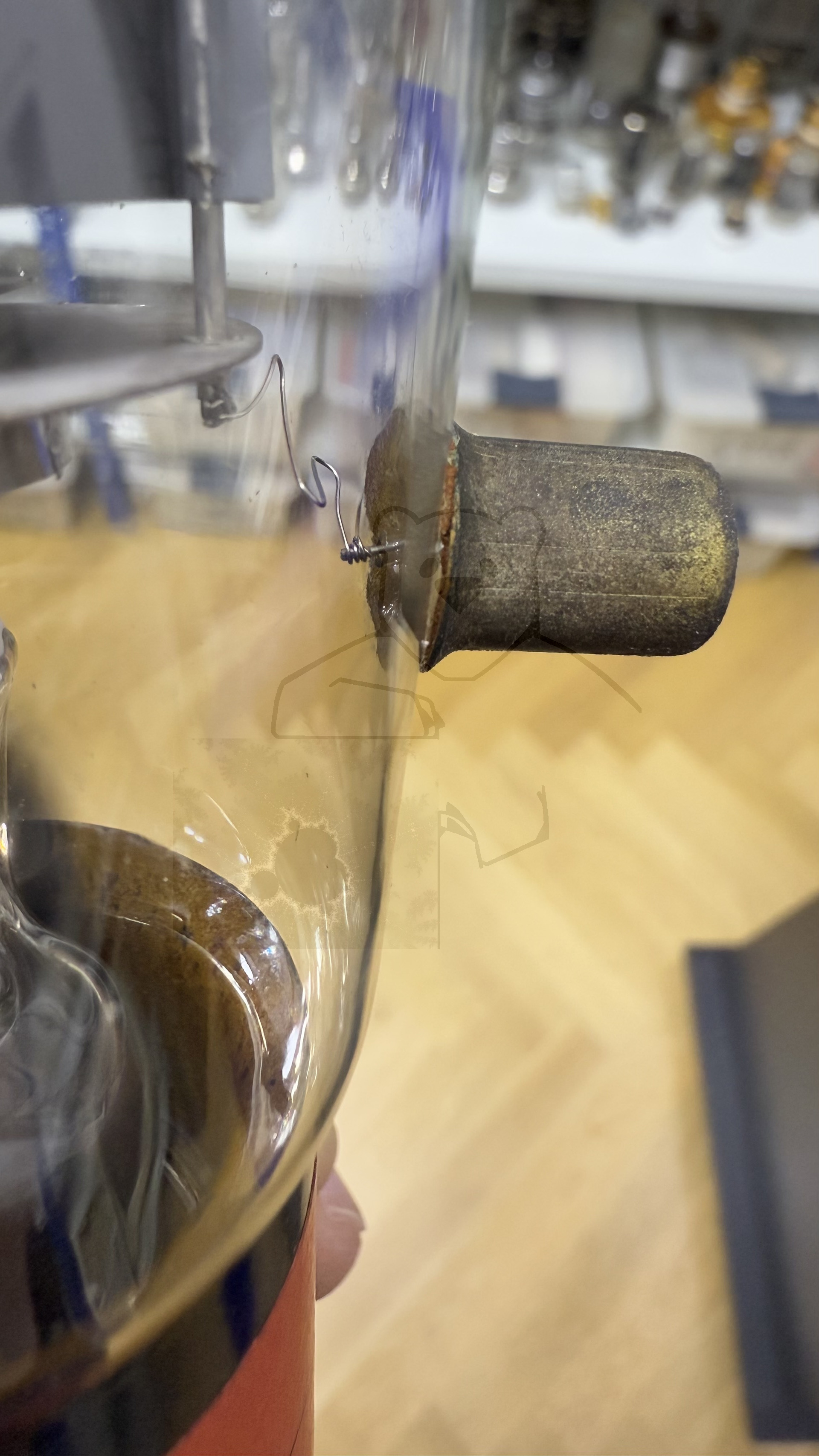

Anode 1	Seitenanschluß
Anode 2
Leuchtschirm
Heizung	2, 6
Abschirmung
Funktion	→ Tetrode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

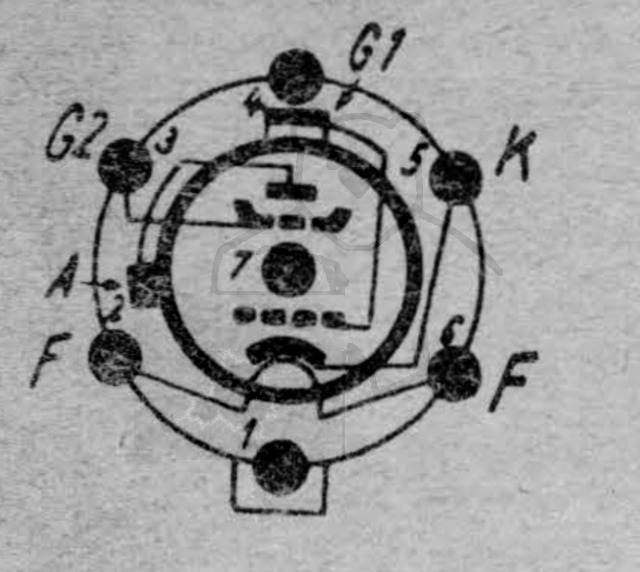

🔎 Sockelschaltung der E2b

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: E2b
Siemens Fernmeldezentralzeugamt E2b.pdf (386 kB)
Pruefkarte E2b - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte E2b - Neuberger RPM370 Roehrenmessgeraet.pdf (227 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
