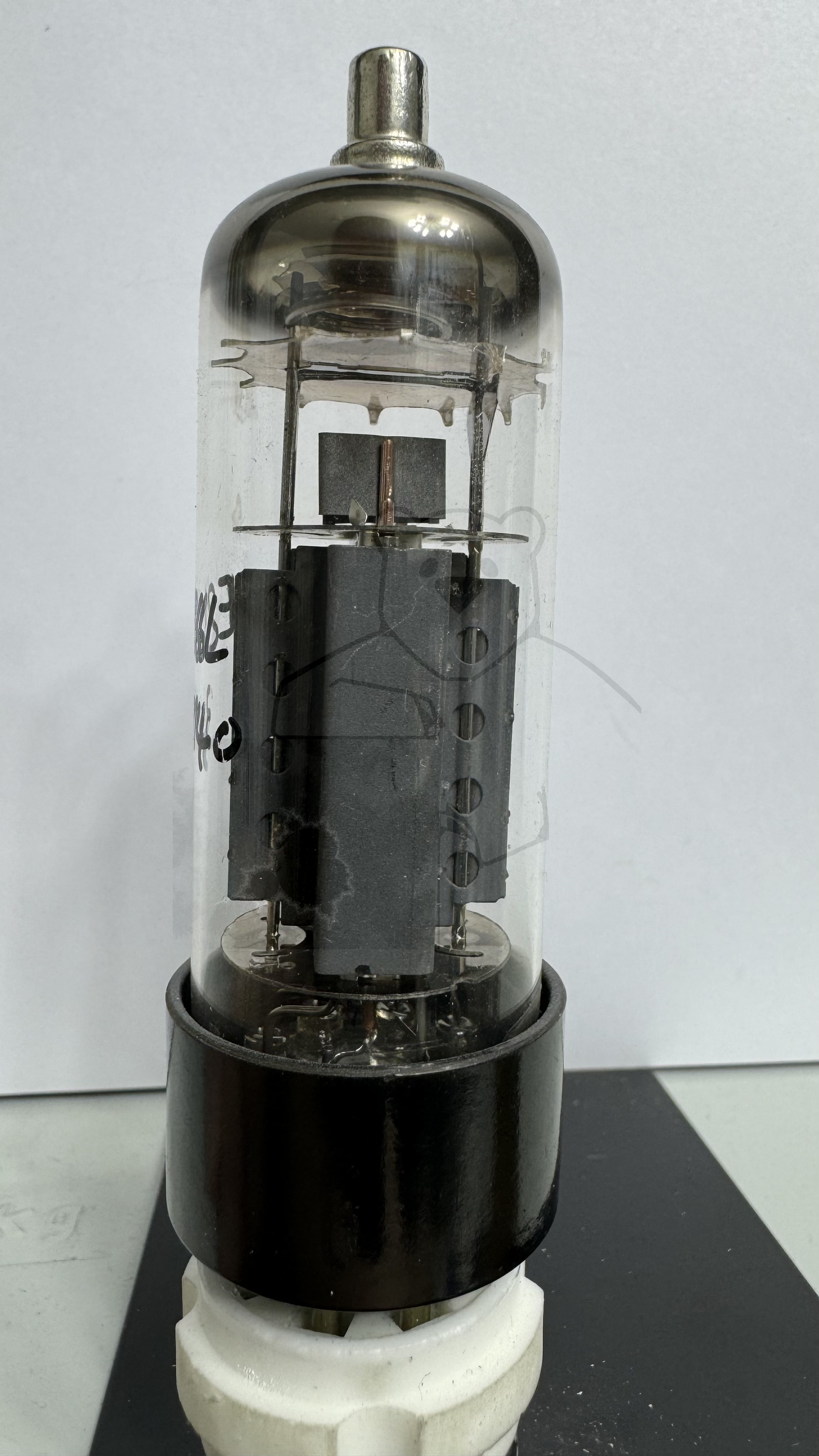

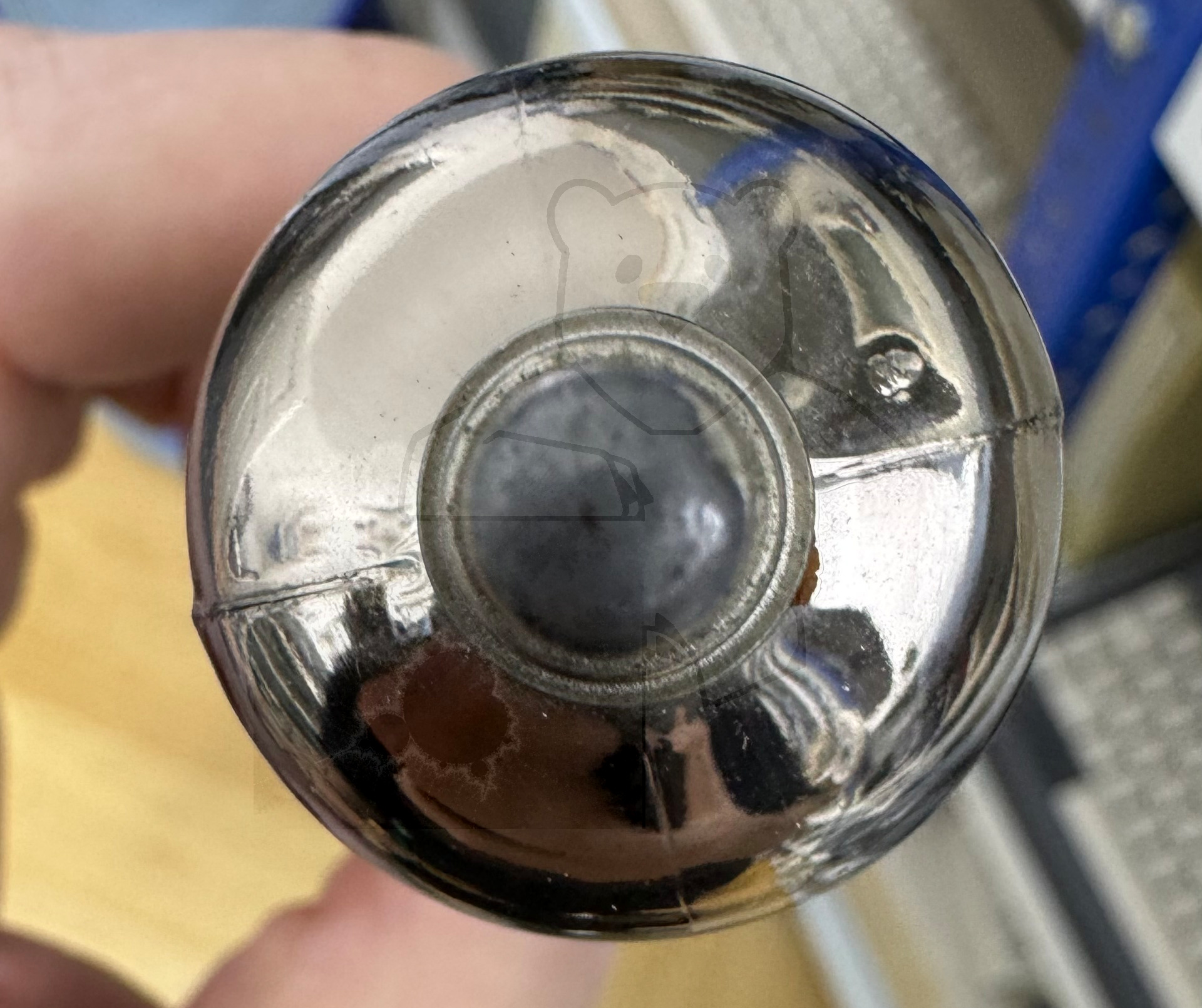

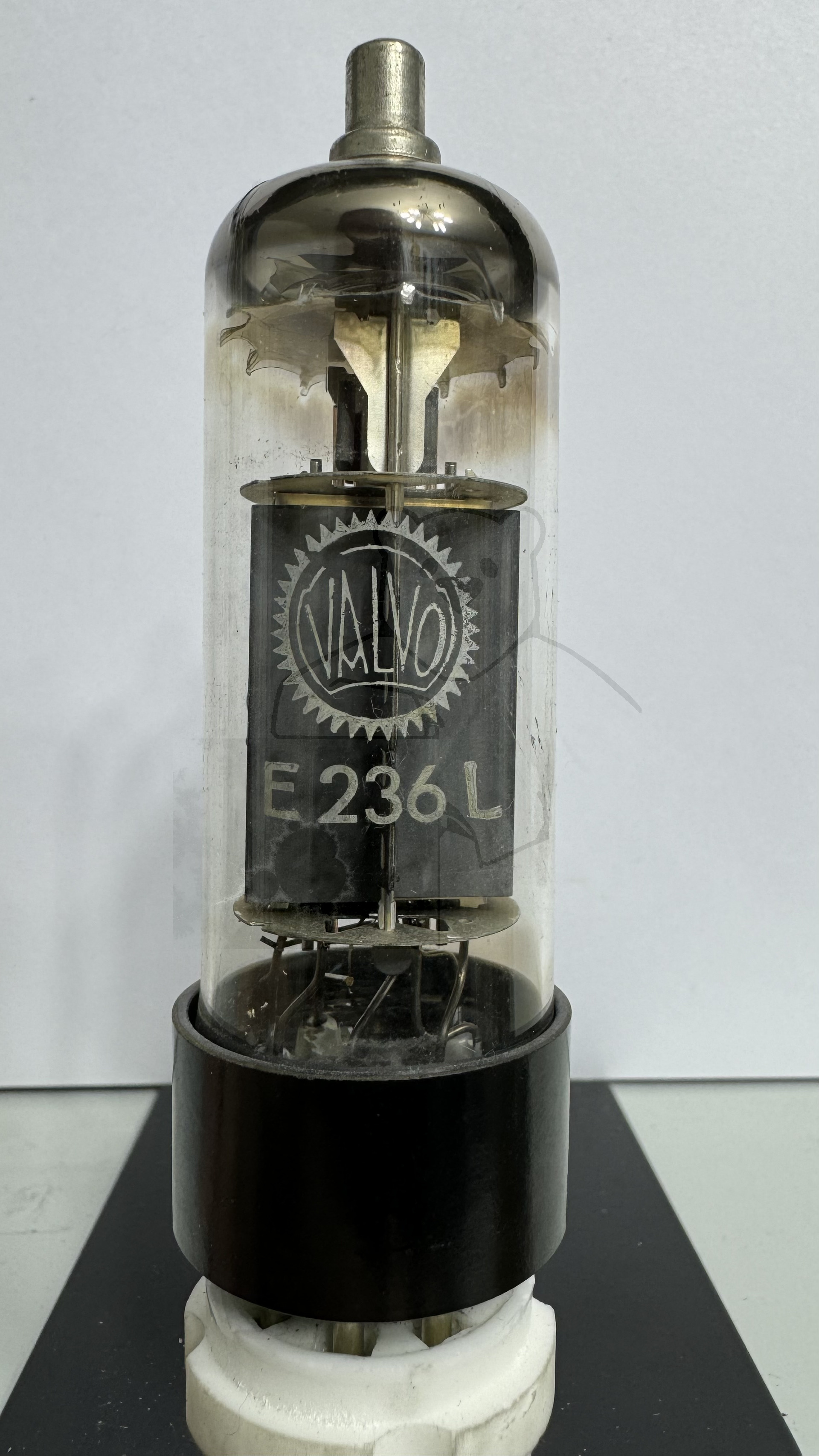

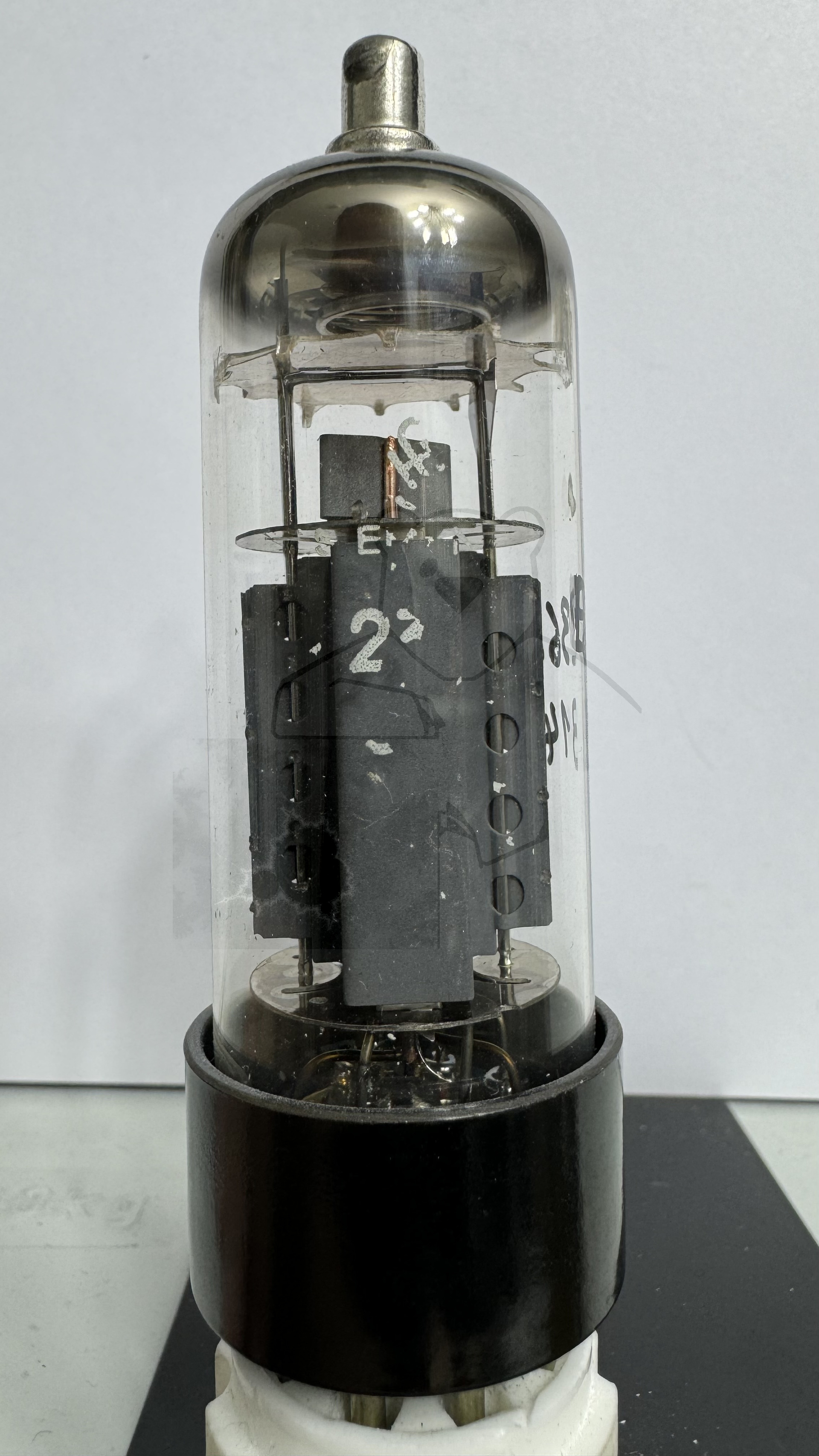

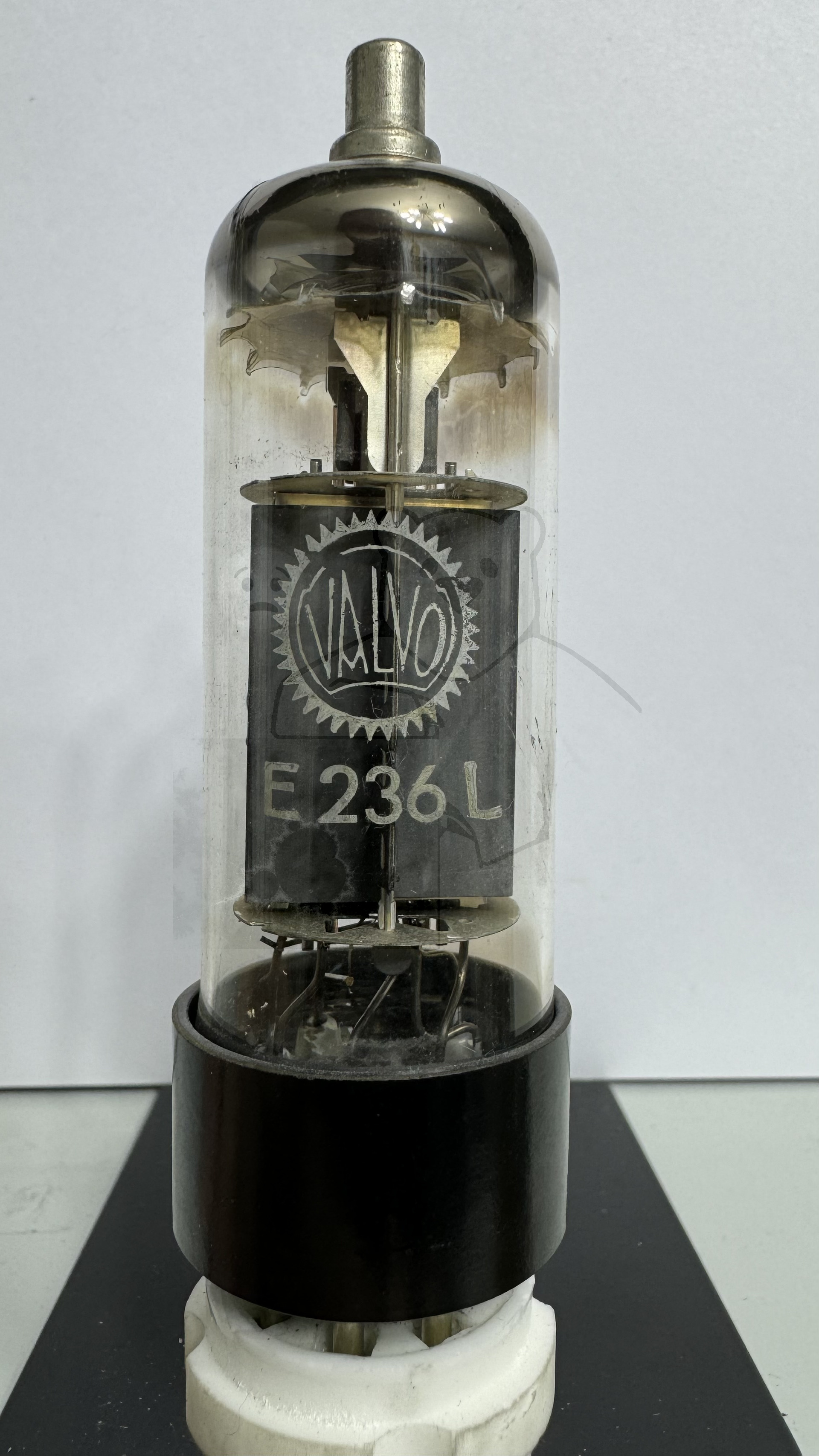

Daten und Bilder der Röhre: E236L

🔎 Beschreibung der Röhre: E236L

Name	E236L
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 19:54:36

🔎 Beschreibung der Systeme für die Röhre: E236L

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

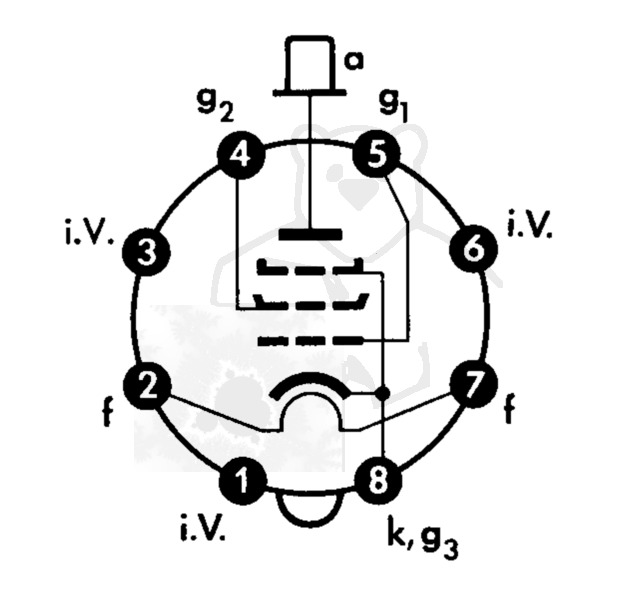

🔎 Sockelschaltung der E236L

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E236L
Datenblatt E236L Philips [www.tubedata.info].pdf (235 kB)
Datenblatt E236L Siemens [www.tubedata.info].pdf (900 kB)
Datenblatt E236L Telefunken [www.tubedata.info].pdf (854 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
