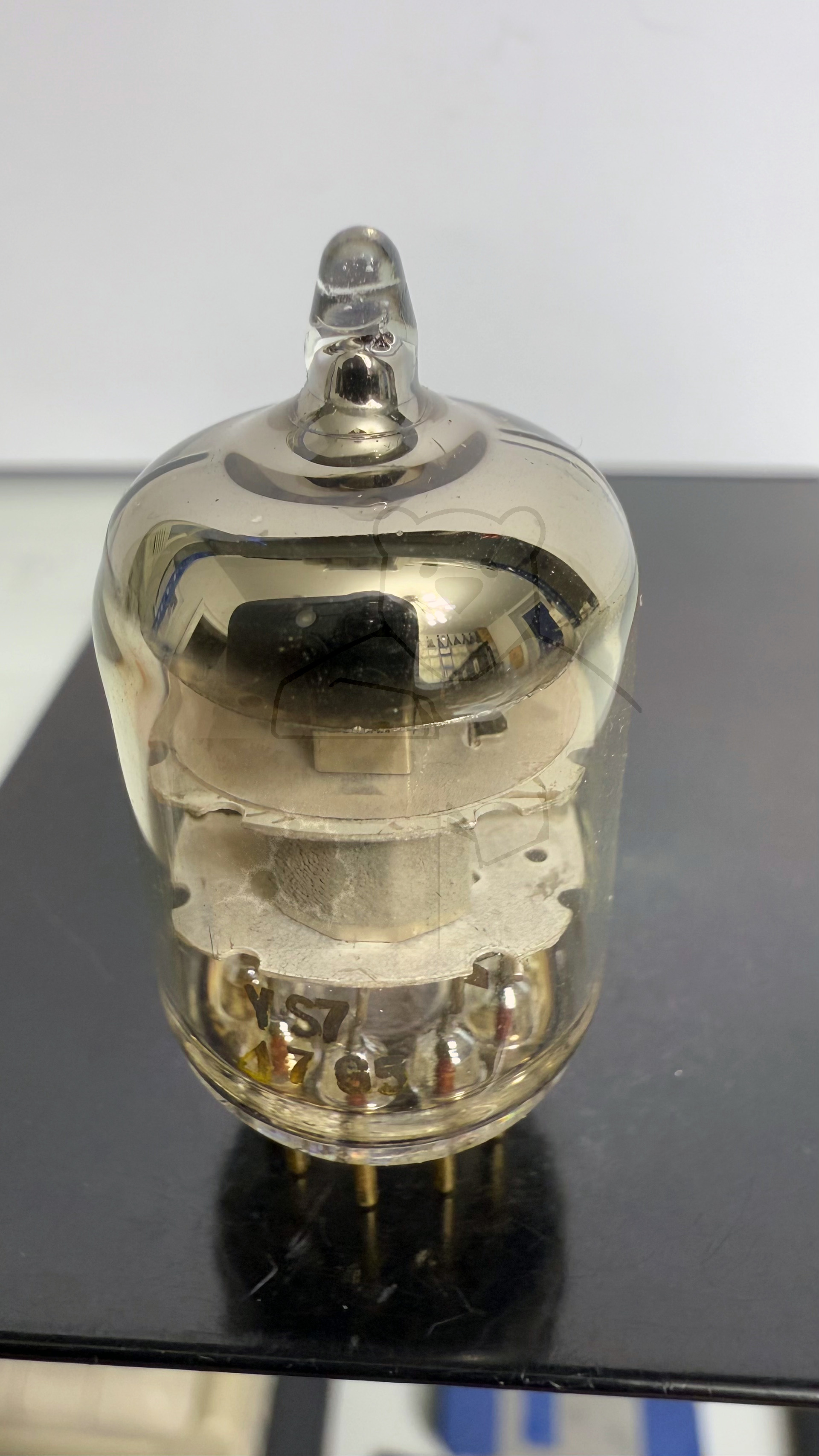

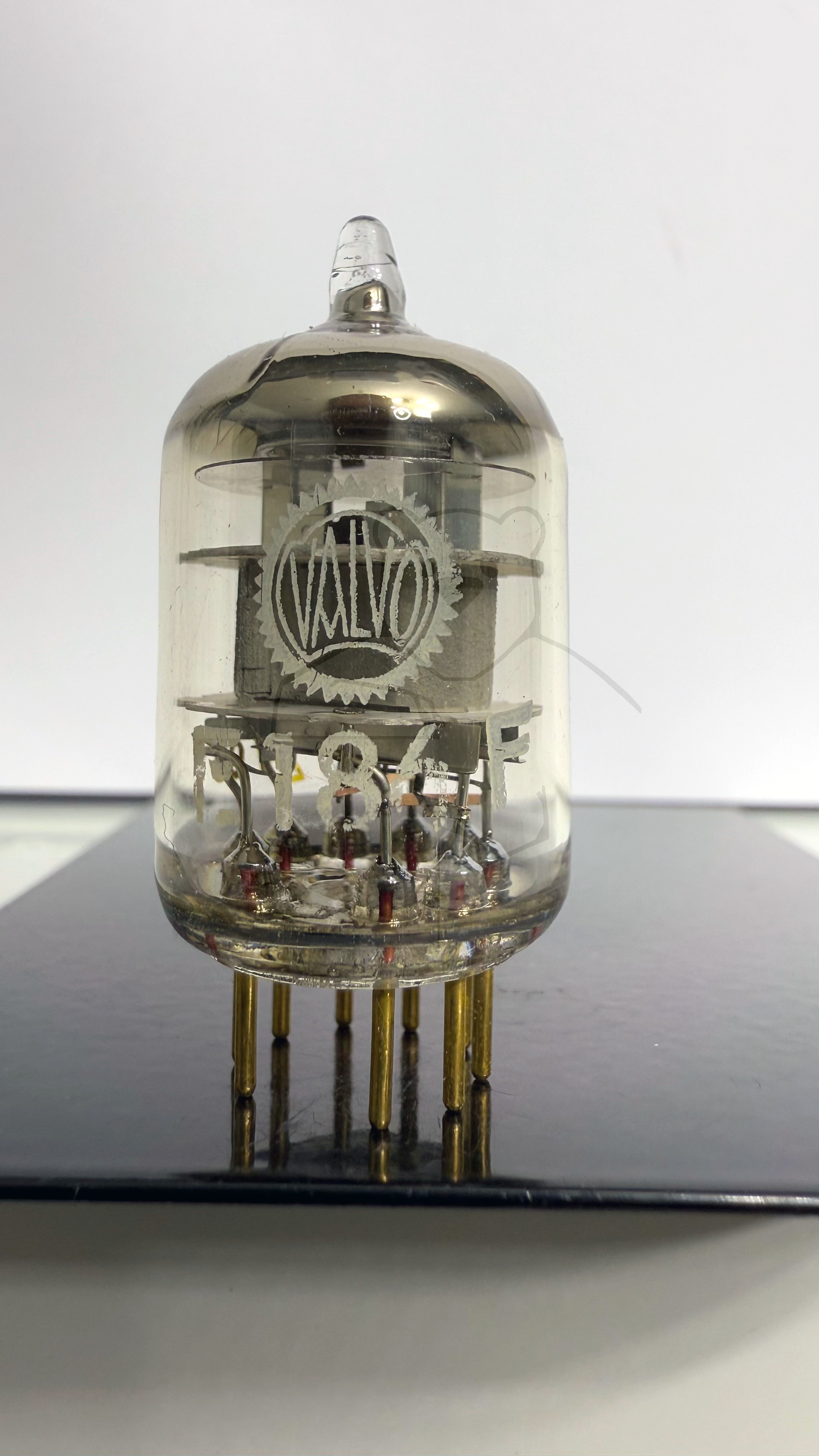

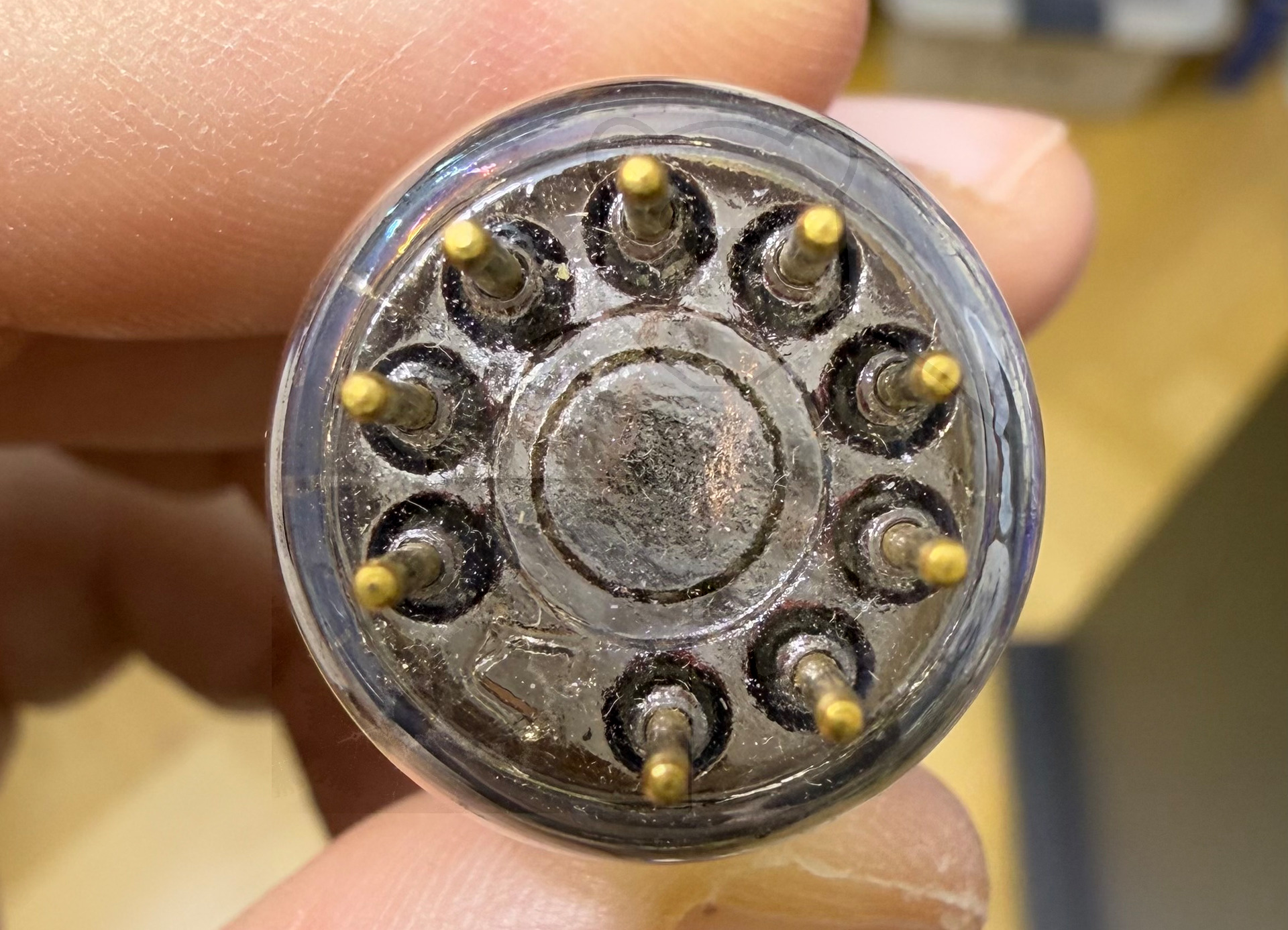

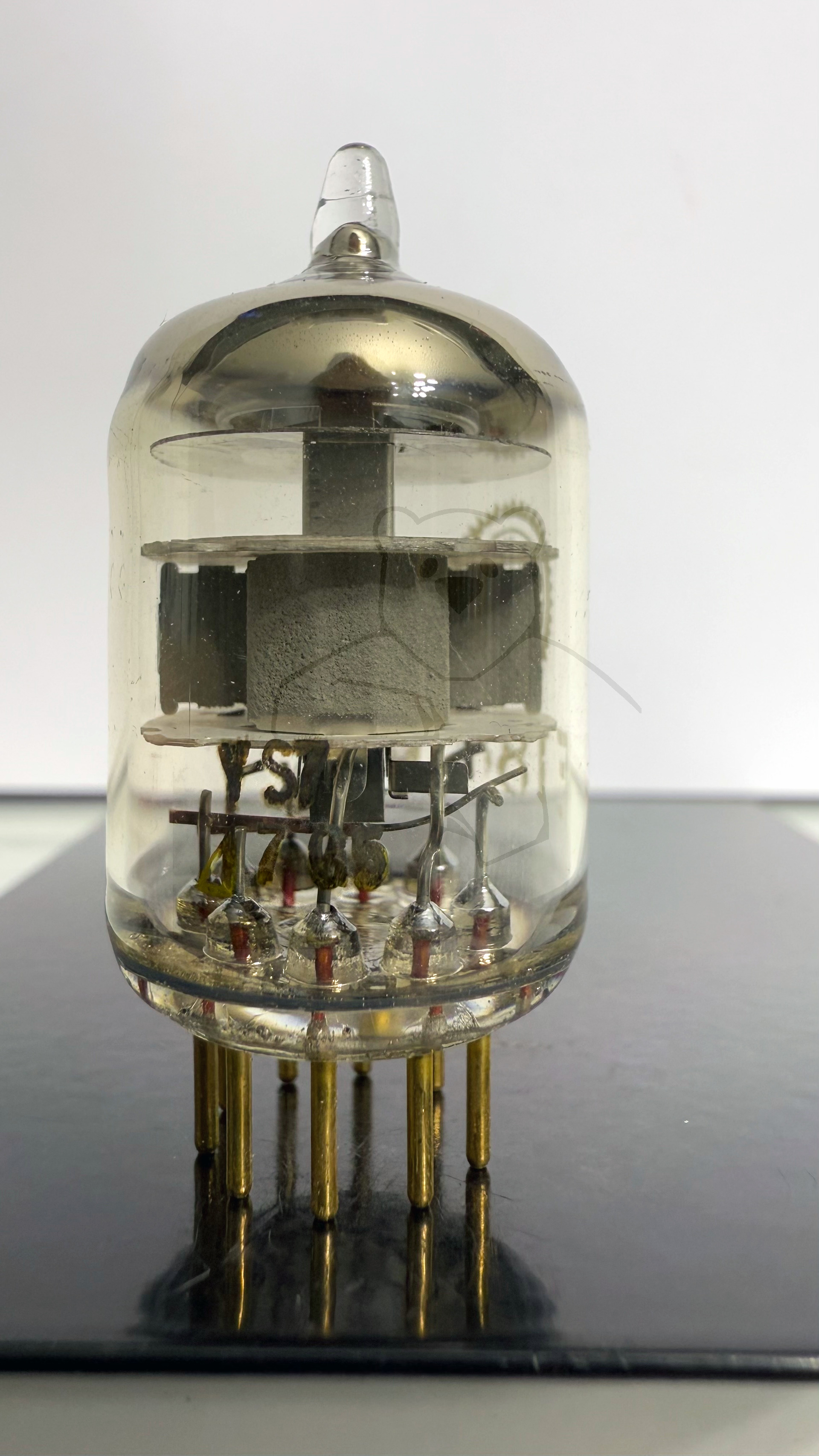

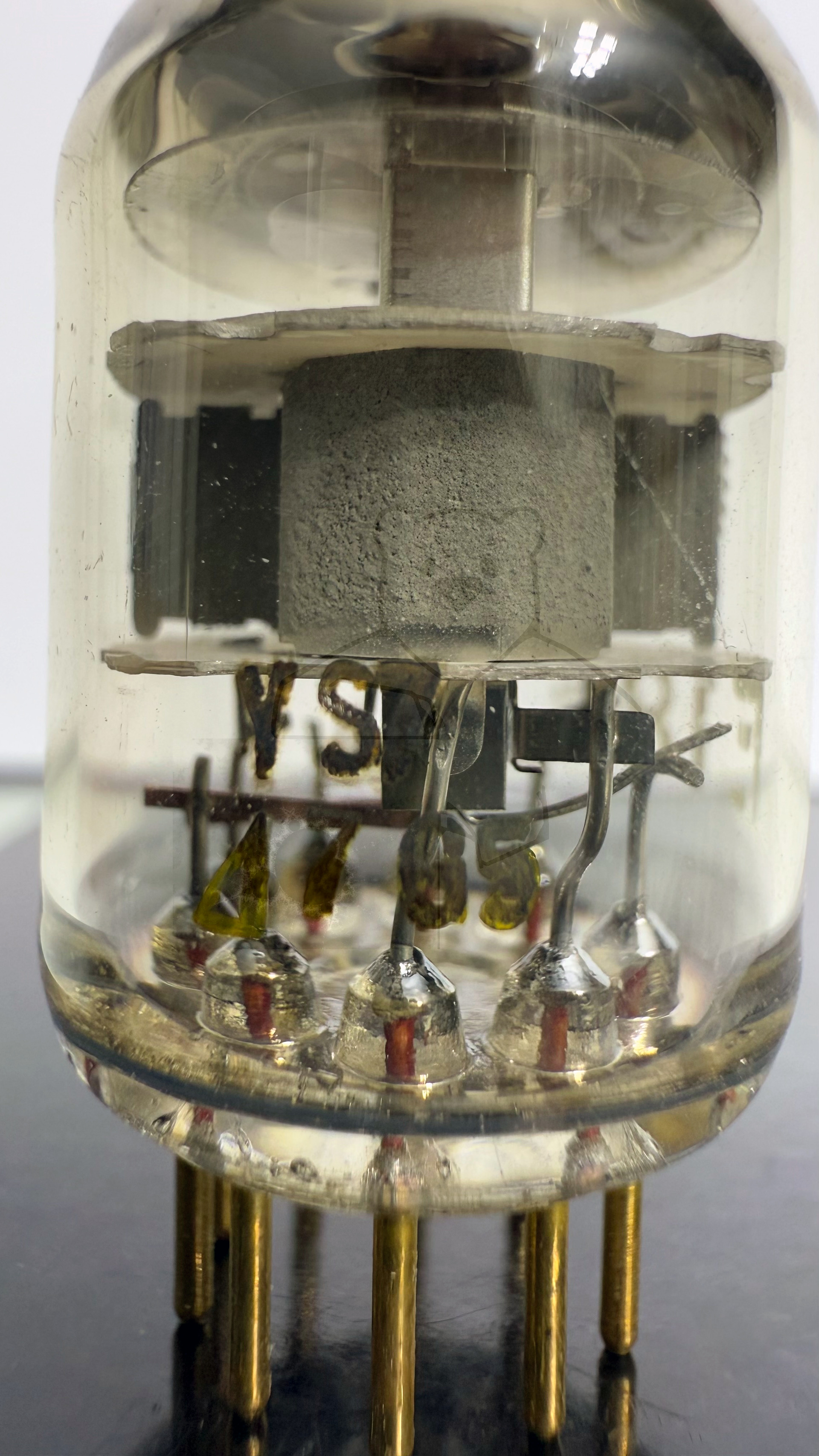

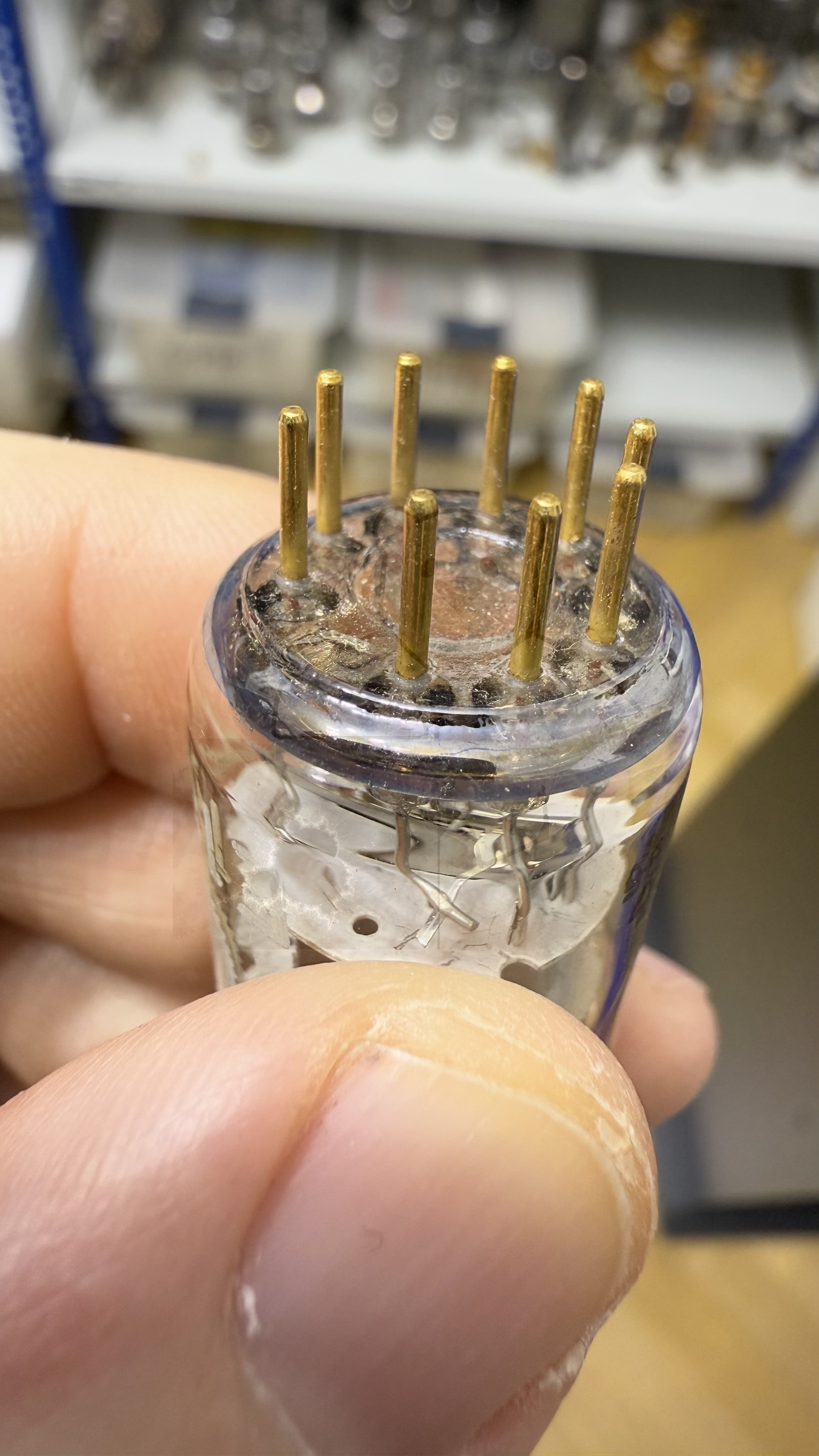

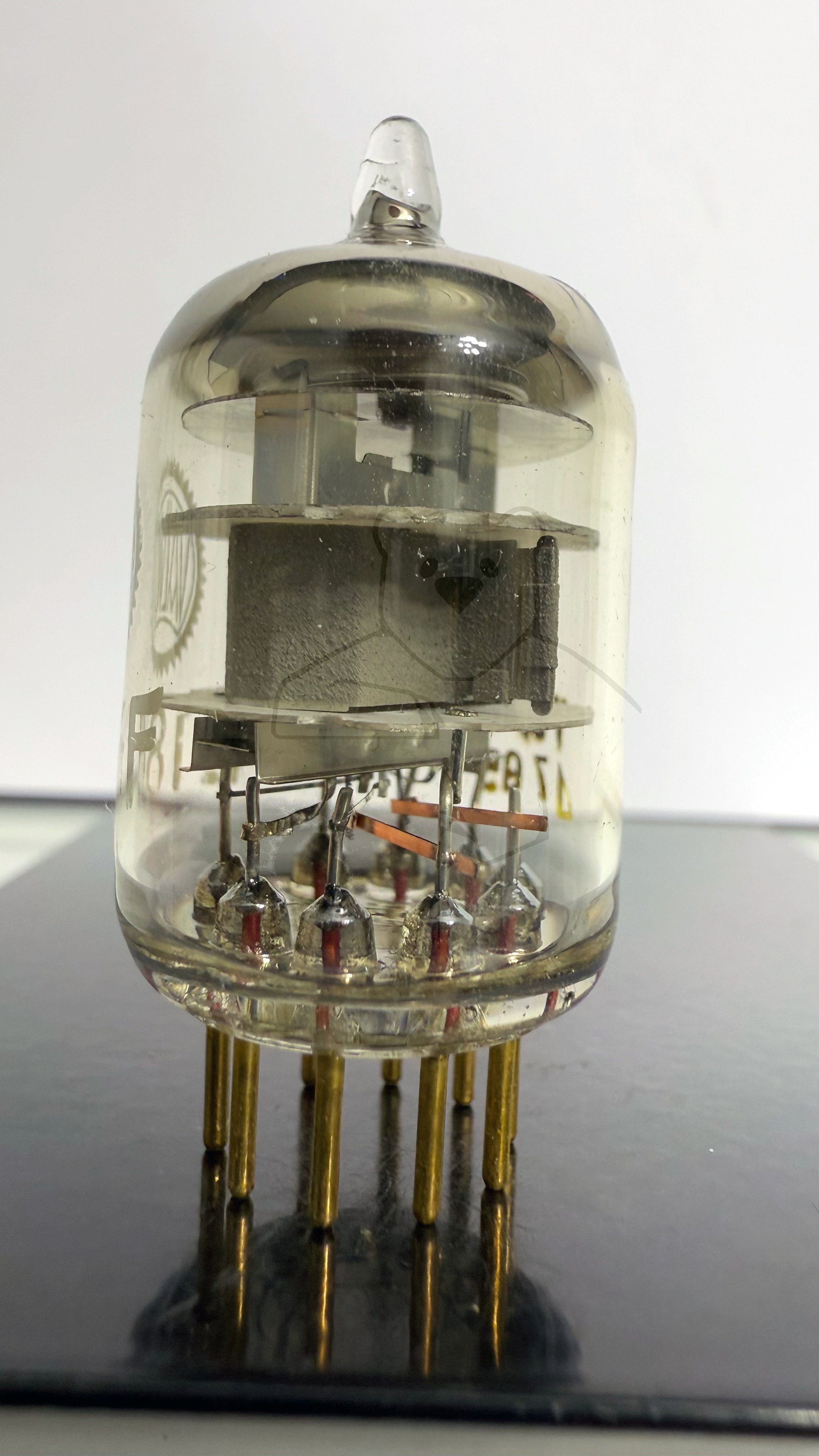

Daten und Bilder der Röhre: E186F

🔎 Beschreibung der Röhre: E186F

Name	E186F
Vergleichsname	7737
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,32
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 19:51:56

🔎 Beschreibung der Systeme für die Röhre: E186F

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	9
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

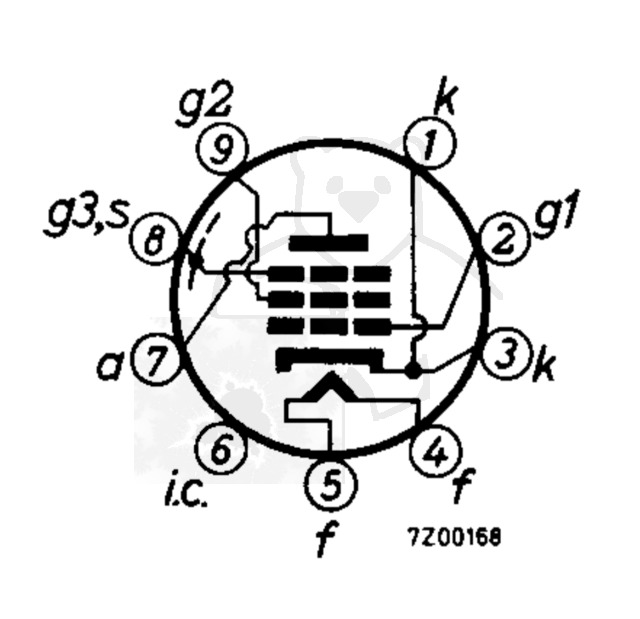

🔎 Sockelschaltung der E186F

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: E186F
Datenblatt E186F Philips Version 1 [www.tubedata.info].pdf (536 kB)
Datenblatt E186F Philips Version 2 [www.tubedata.info].pdf (230 kB)
Datenblatt E186F Philips Version 3.pdf (208 kB)
Datenblatt E186F Valvo.pdf (95 kB)
Pruefkarte E186F 7737 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
