Daten und Bilder der Röhre: DZ10

🔎 Beschreibung der Röhre: DZ10

Name	DZ10
Vergleichsname
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode

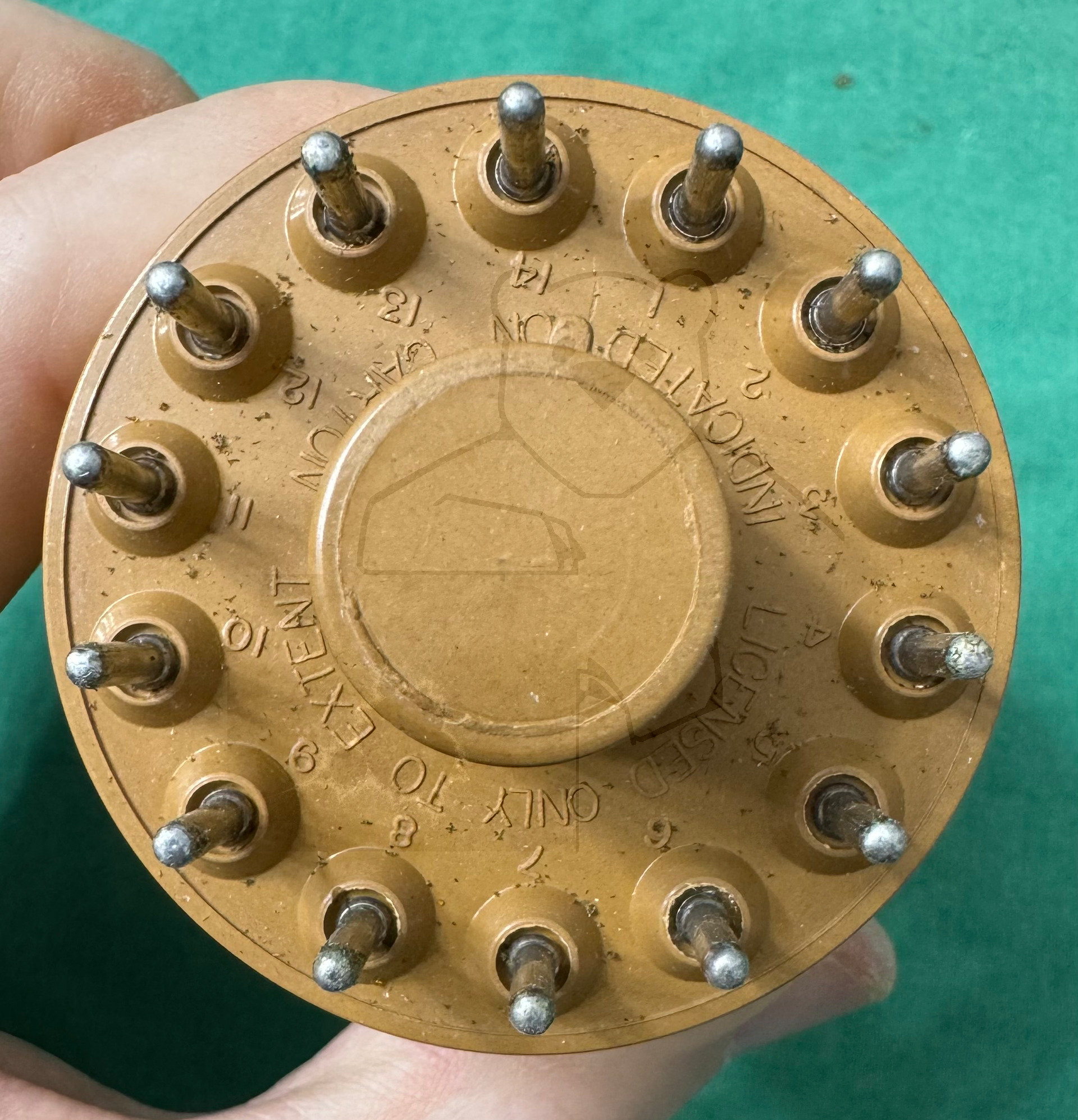

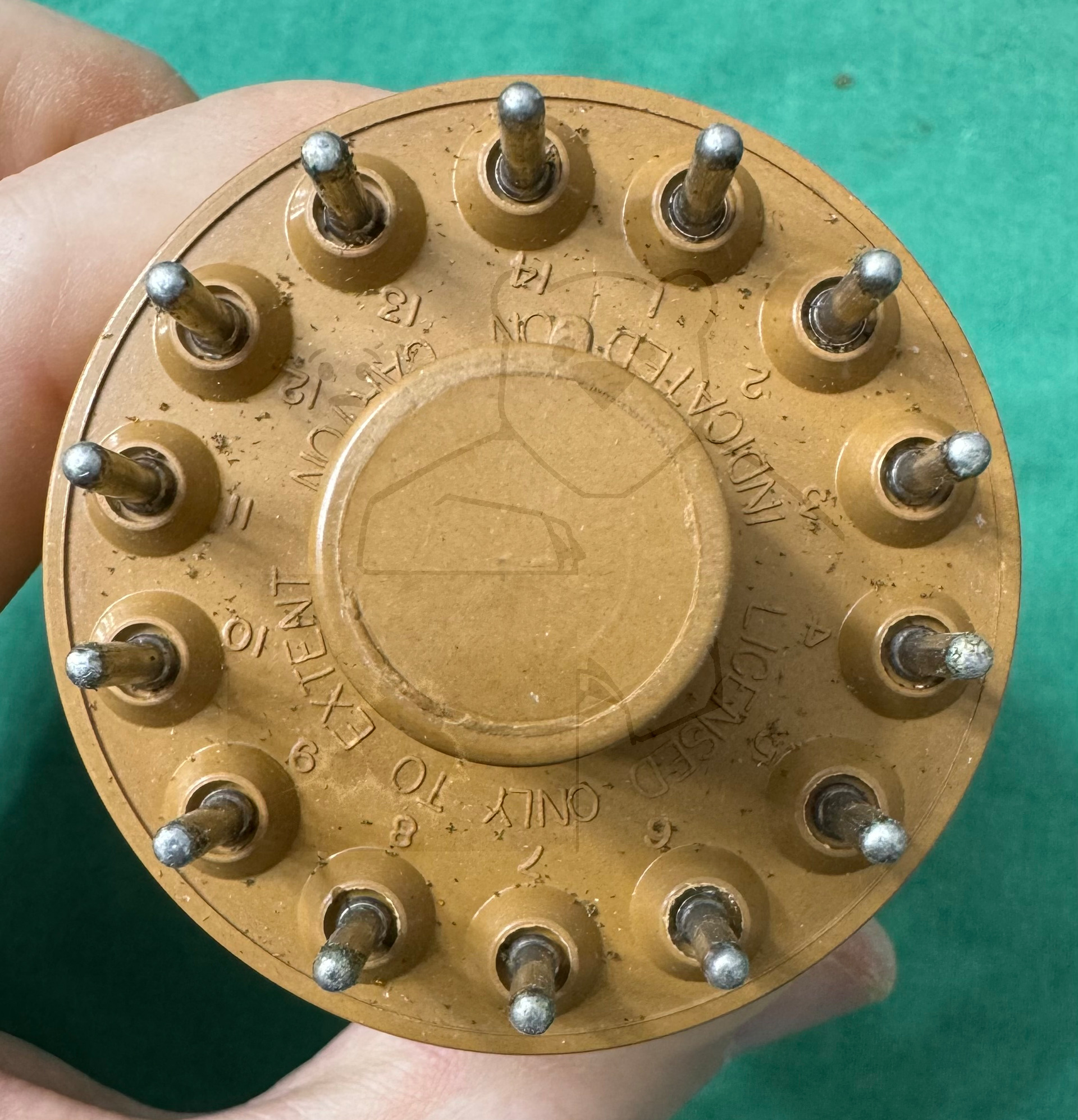

Röhren mit Sockel	→ Informationen zum Sockel: Diheptal, 14pol. → Liste aller Röhren mit: Diheptal, 14pol.

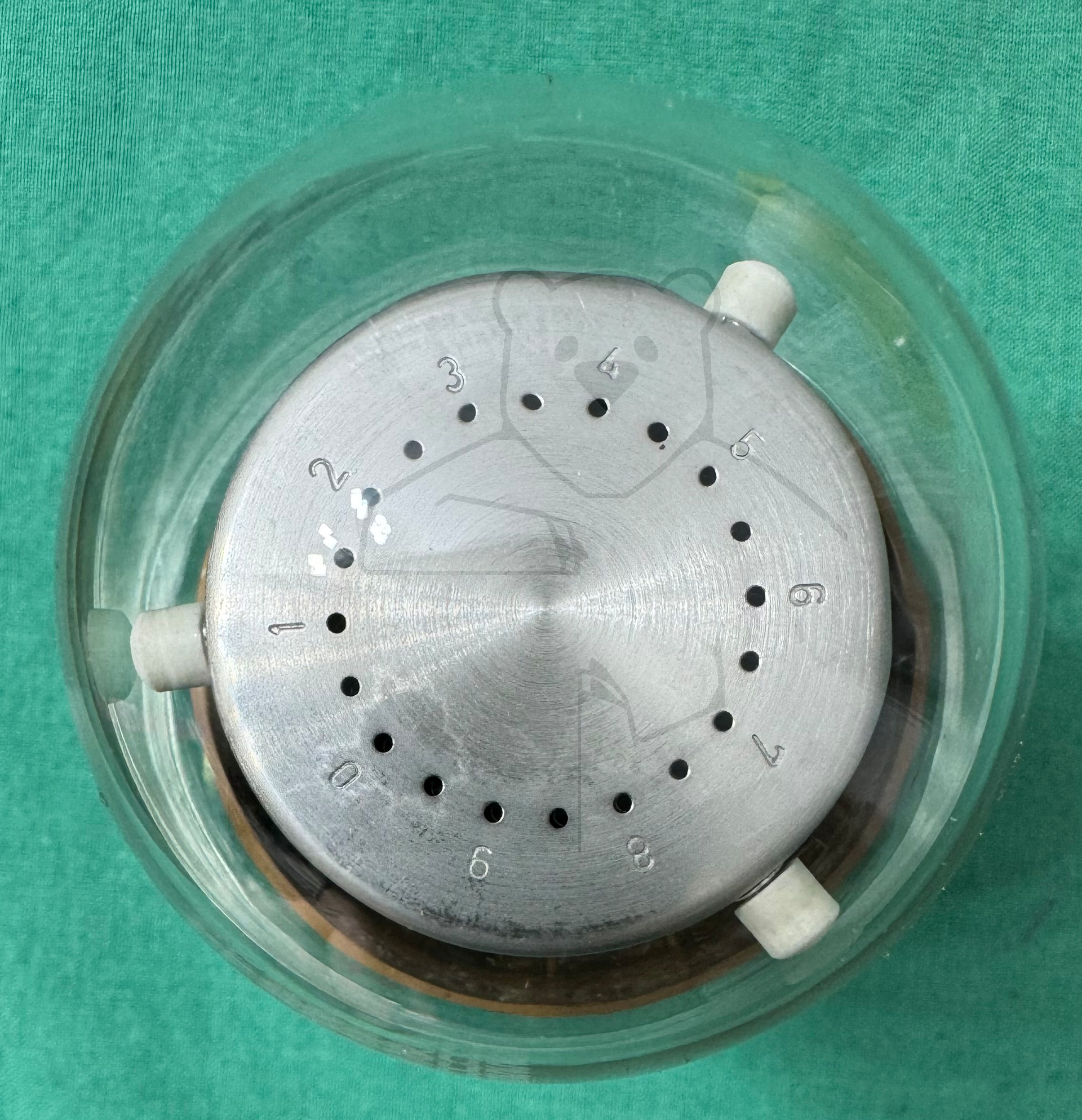

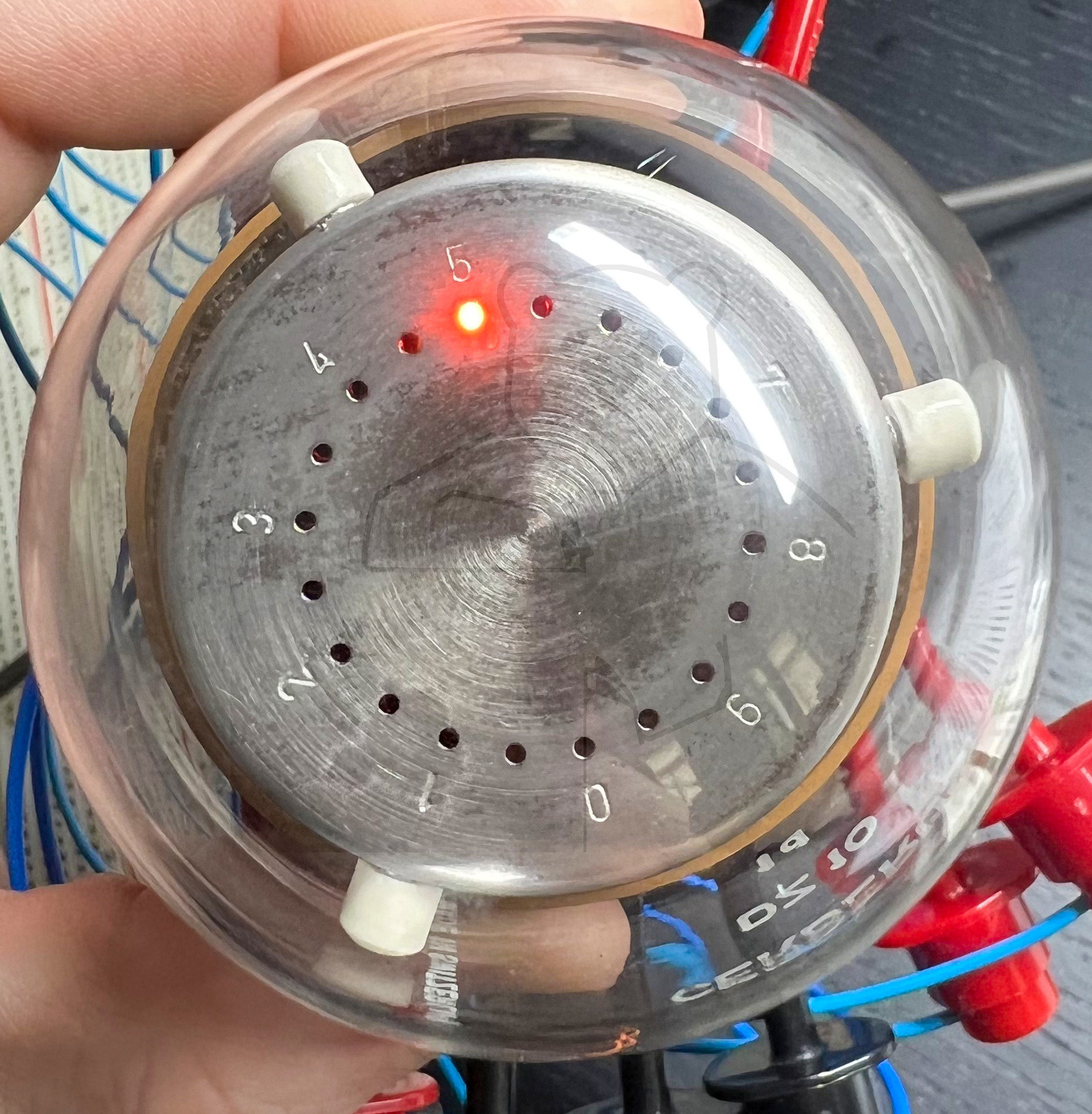

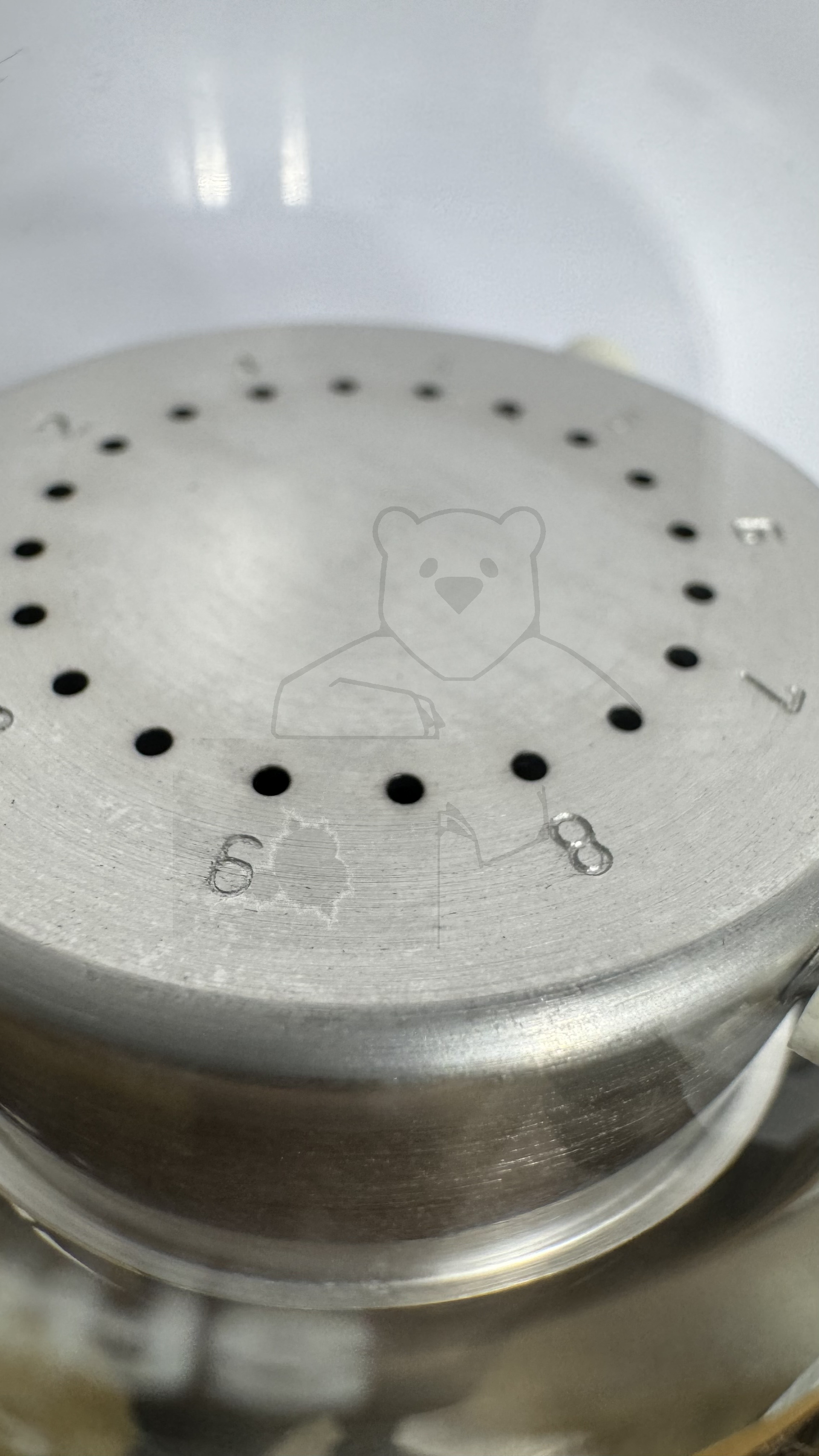

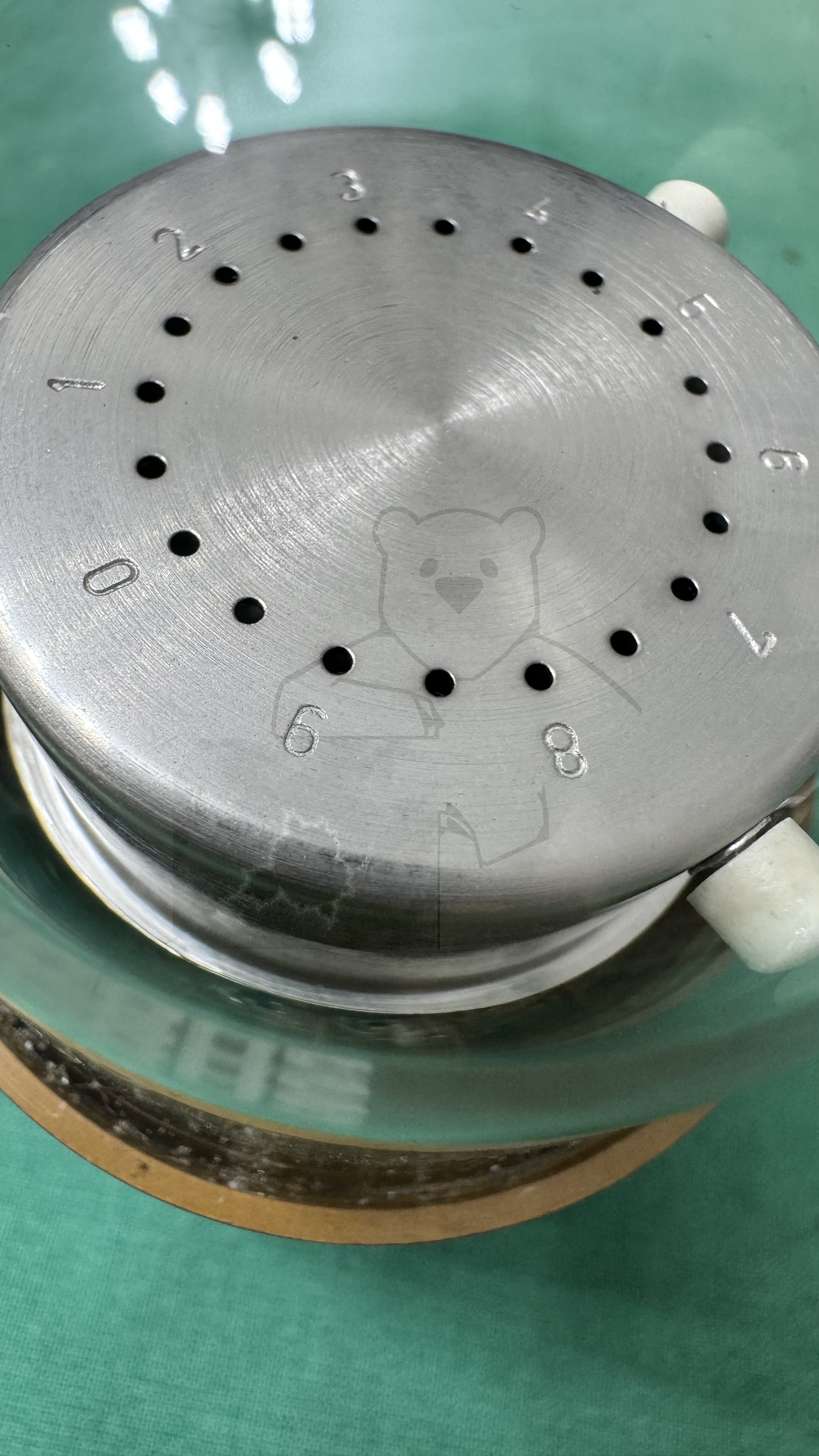

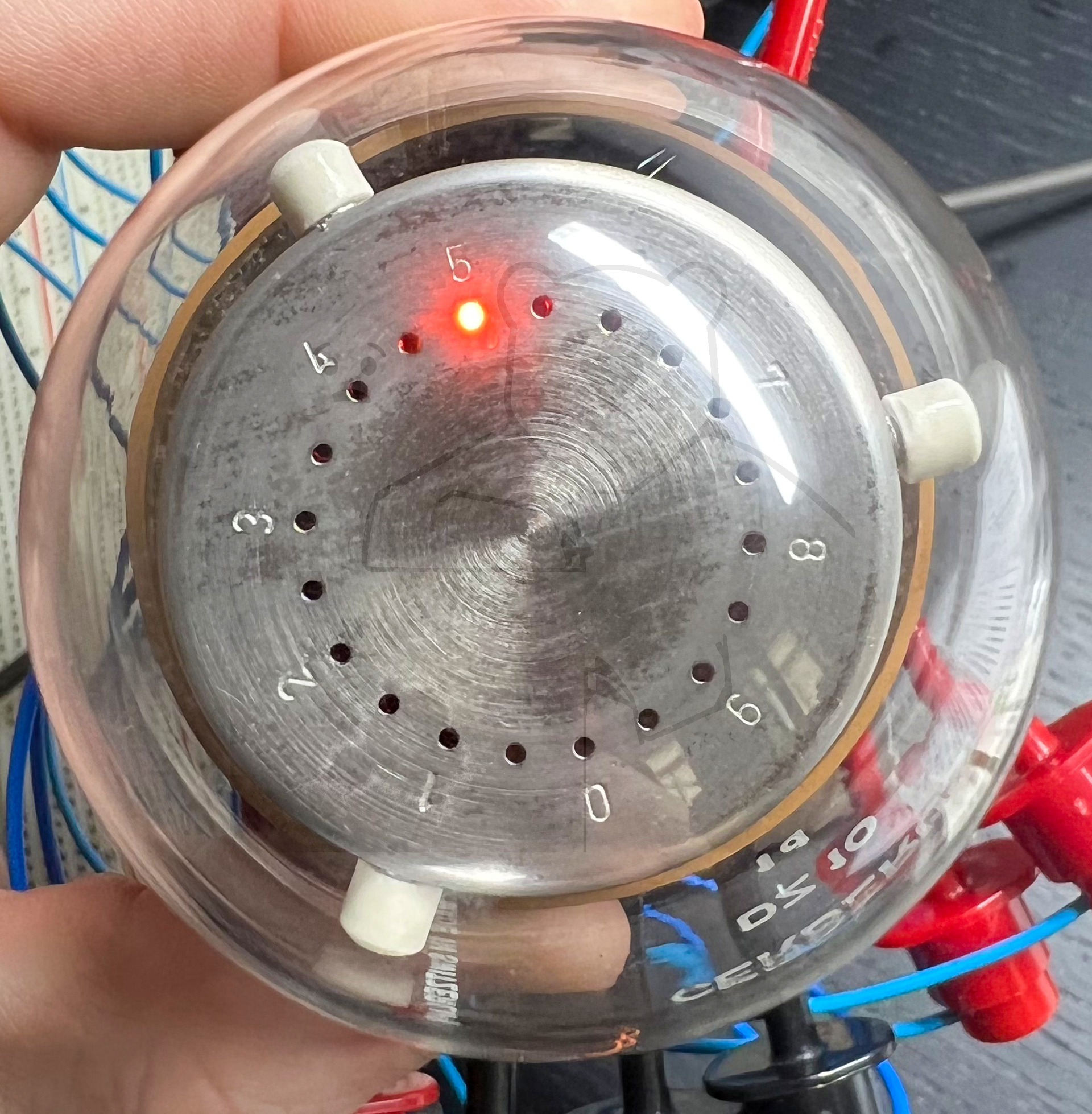

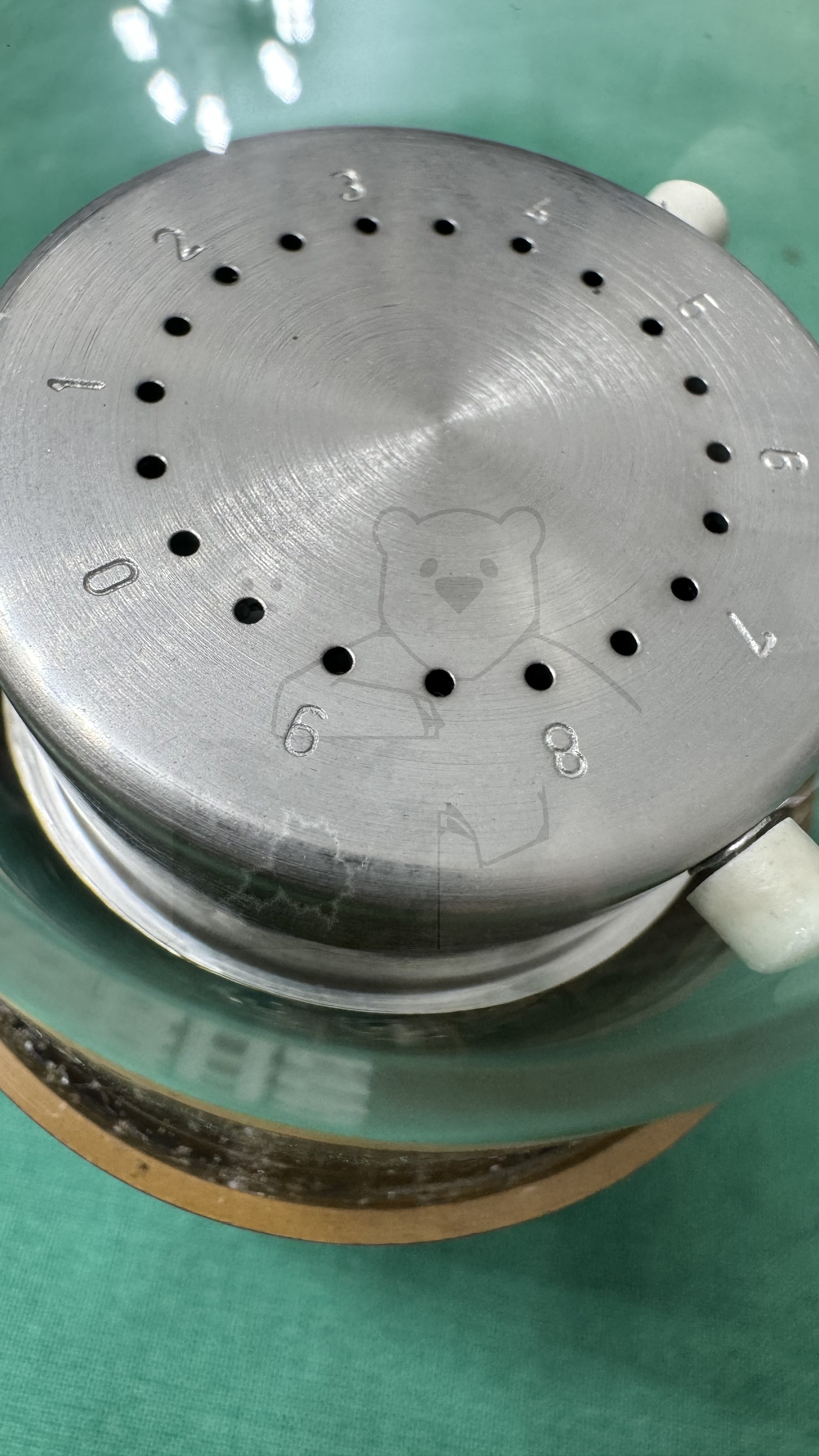

Zusätzliche Informationen	Nomotron Röhren sind von der Funktion her identisch mit Dekatron Röhren. Sie verfügen aber zusätzlich über Sichtlöcher über den Kathoden, so das die gerade 'aktive' Ziffer sichtbar ist.
Letzte Änderung	26.03.2016 13:21:53

🔎 Beschreibung der Systeme für die Röhre: DZ10

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nomotron

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

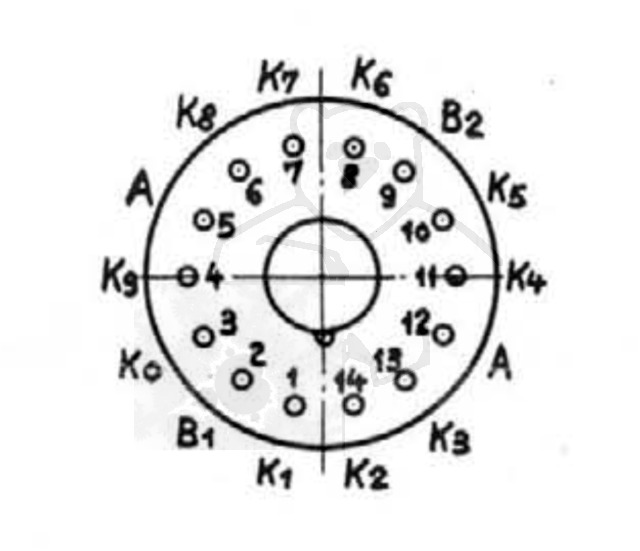

🔎 Sockelschaltung der DZ10

Bildquelle: Cerberus Datenblatt

🔎 YouTube Video zu DZ10

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/9Ad0FfI4680 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: DZ10
Datenblatt DZ10 [Scan von Dieter Wächter].pdf (331 kB)
Datenblatt DZ10 Cerberus [www.tubedata.info].pdf (187 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
