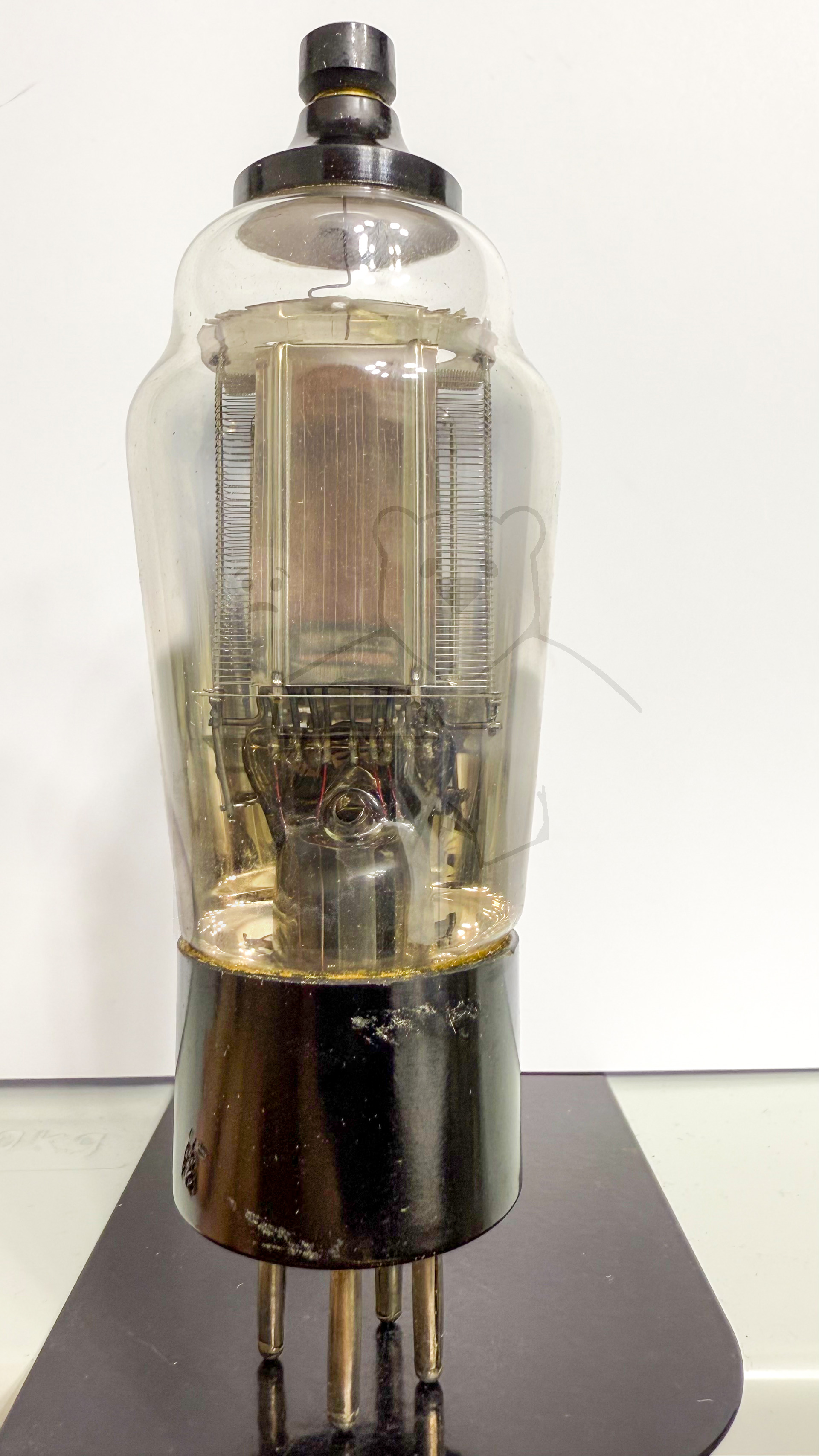

Daten und Bilder der Röhre: DS2

🔎 Beschreibung der Röhre: DS2

Name	DS2
Vergleichsname	B442 → H410D → S410
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt

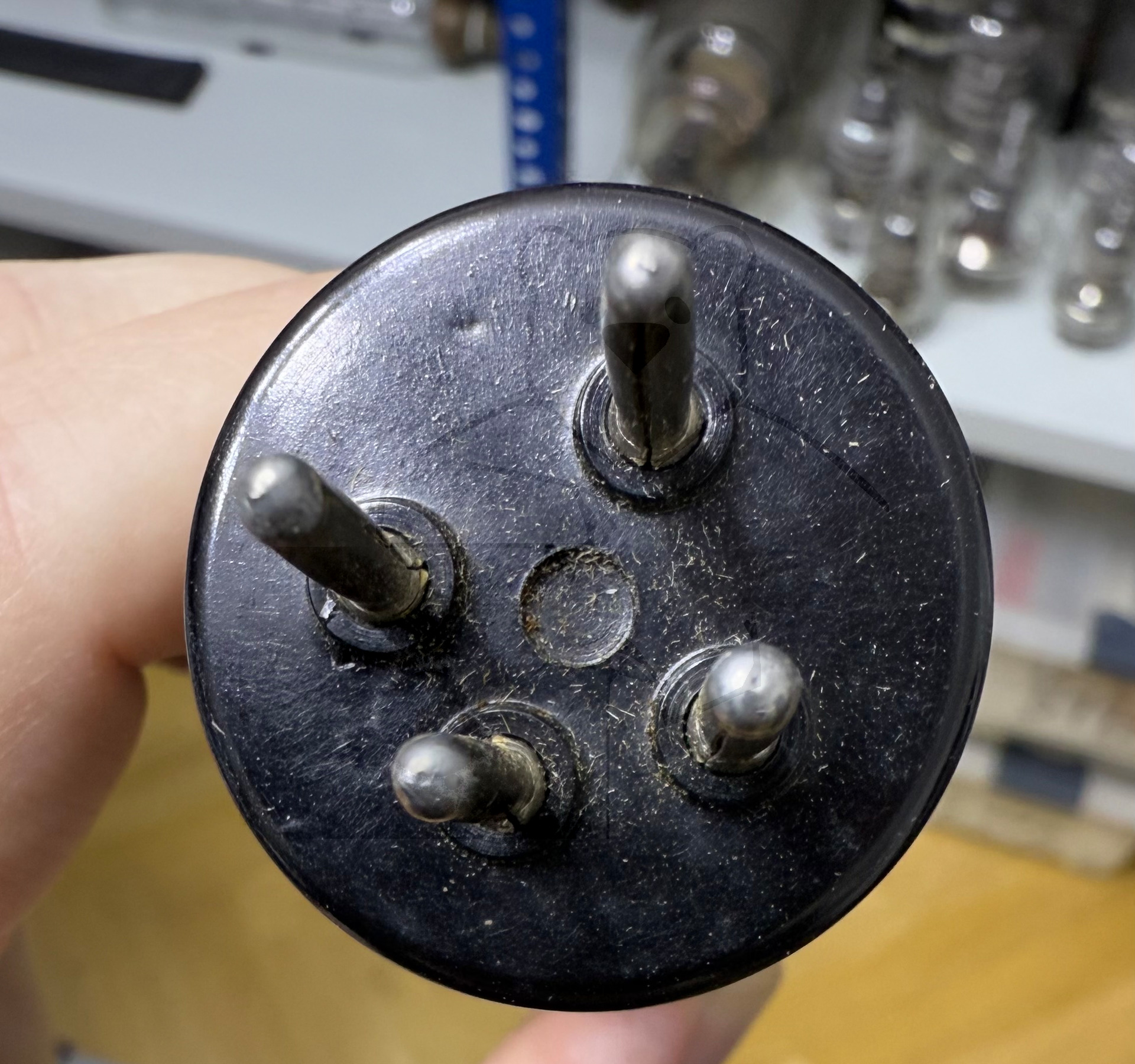

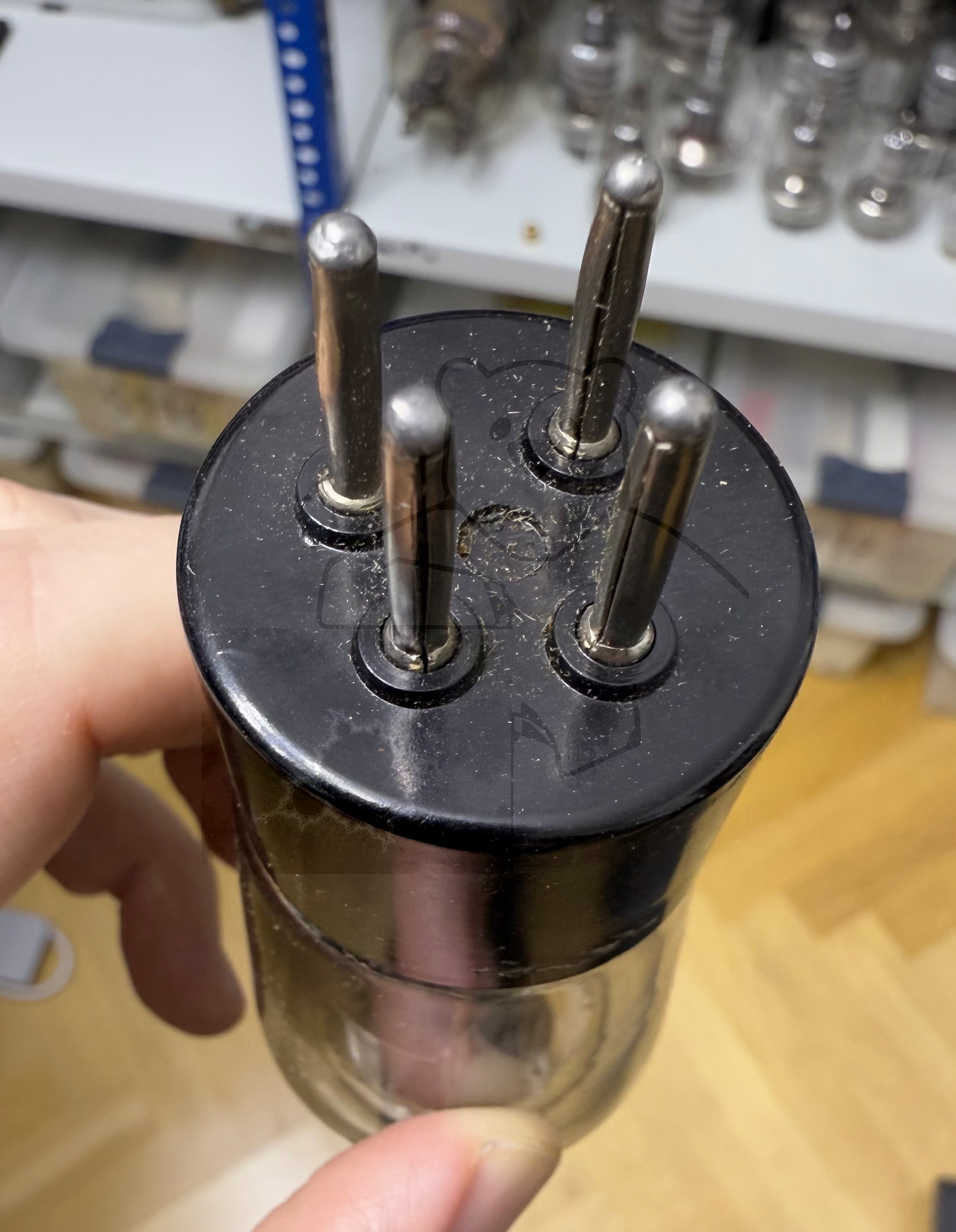

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 19:38:19

🔎 Beschreibung der Systeme für die Röhre: DS2

	System 1
Kathode	2
Gitter 1	4
Gitter 2	1
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Tetrode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

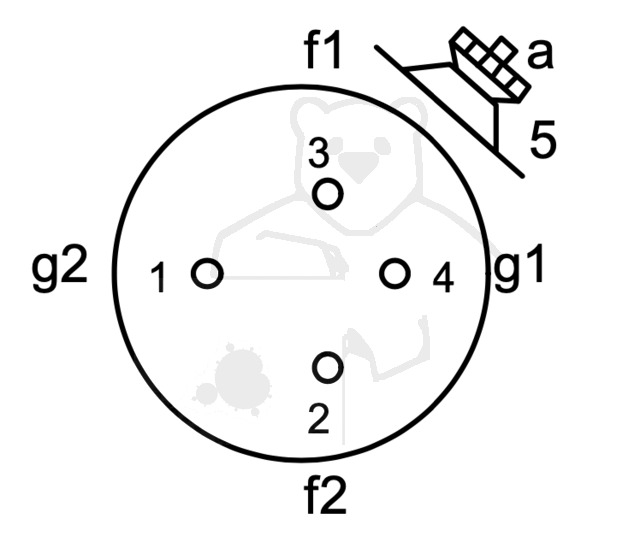

🔎 Sockelschaltung der DS2

Bildquelle: Zeichnung Frank Philipse

🔎 Datenblätter zur Röhre: DS2
Datenblatt B442 Philips [www.tubedata.info].pdf (21 kB)
