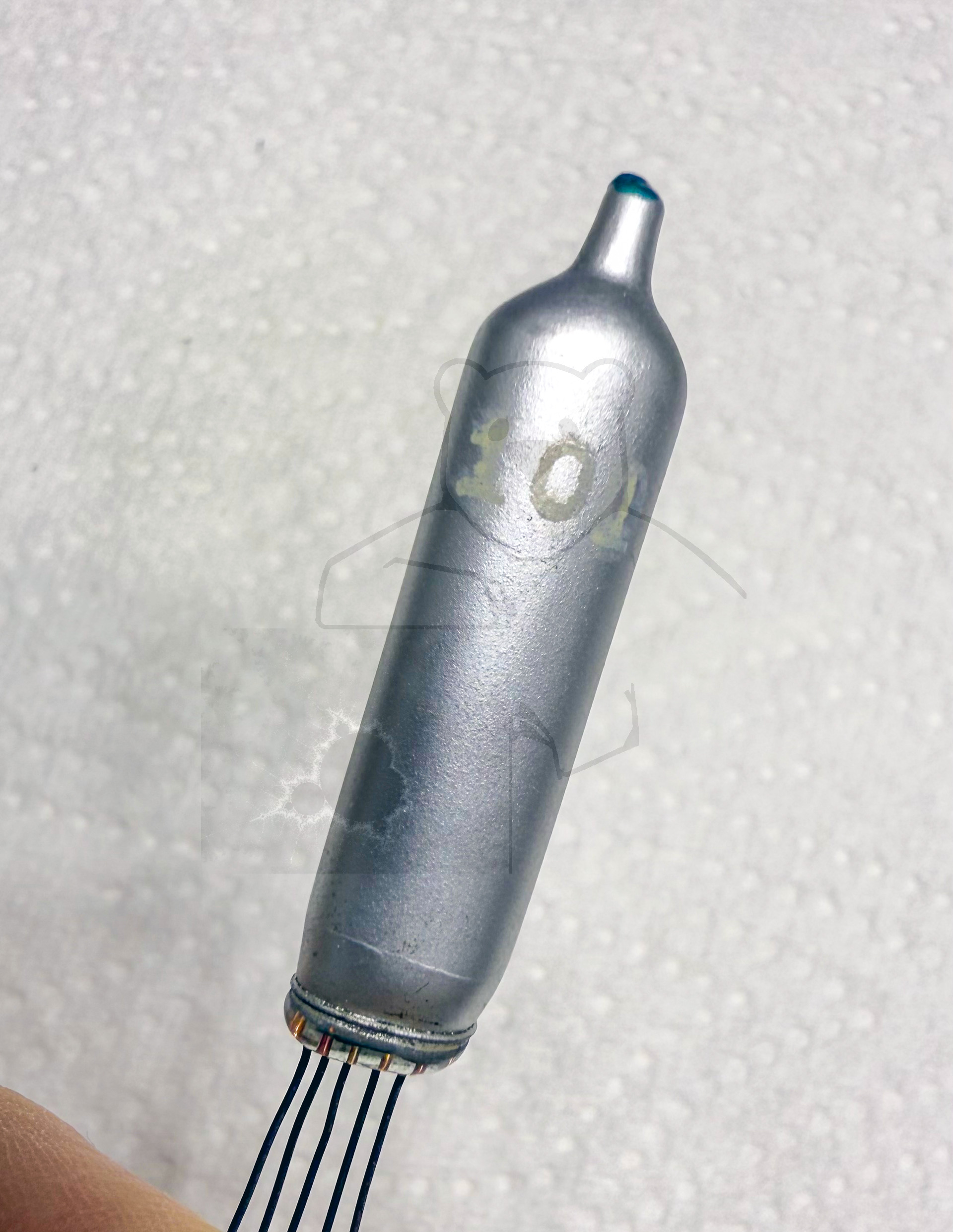

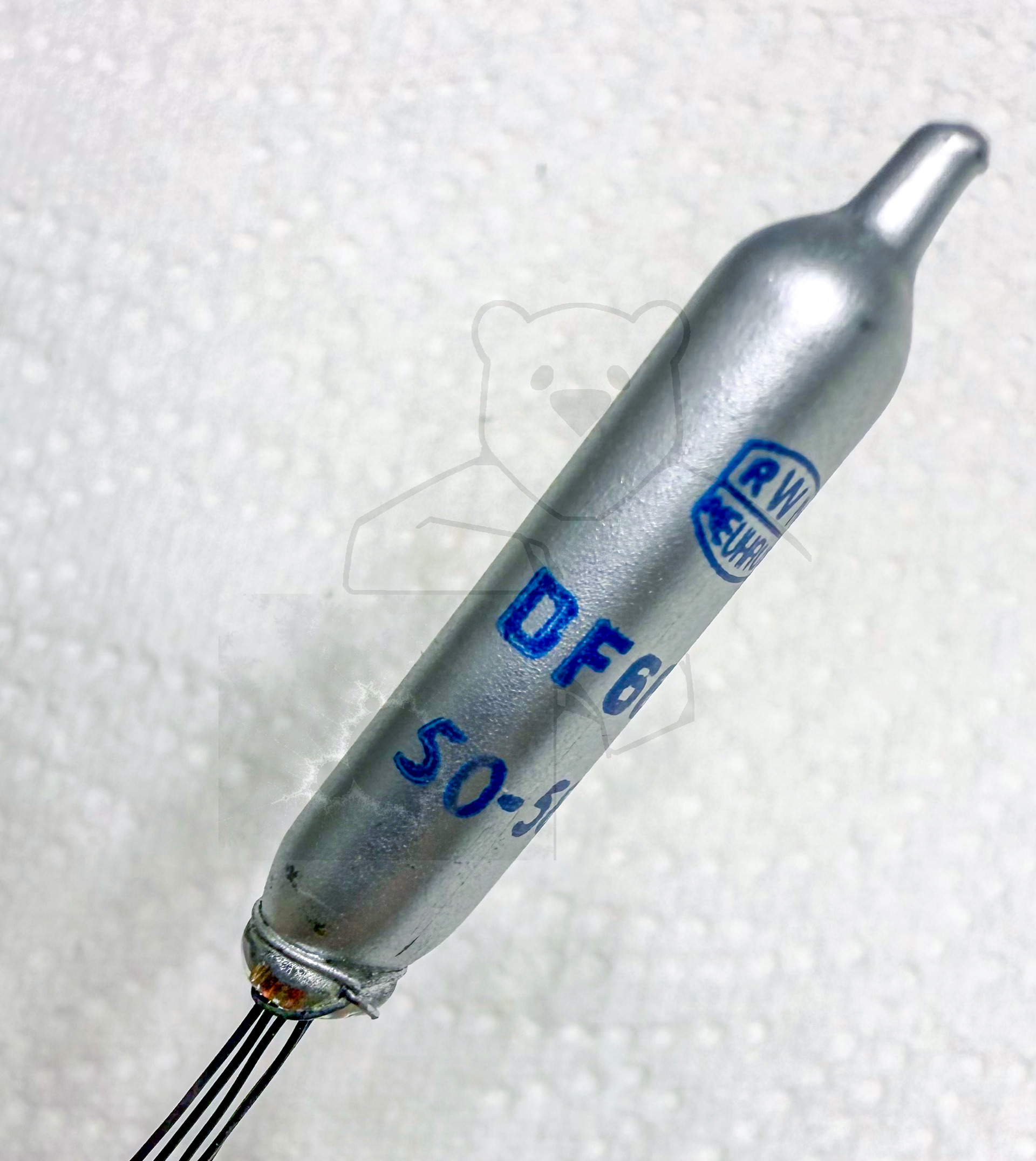

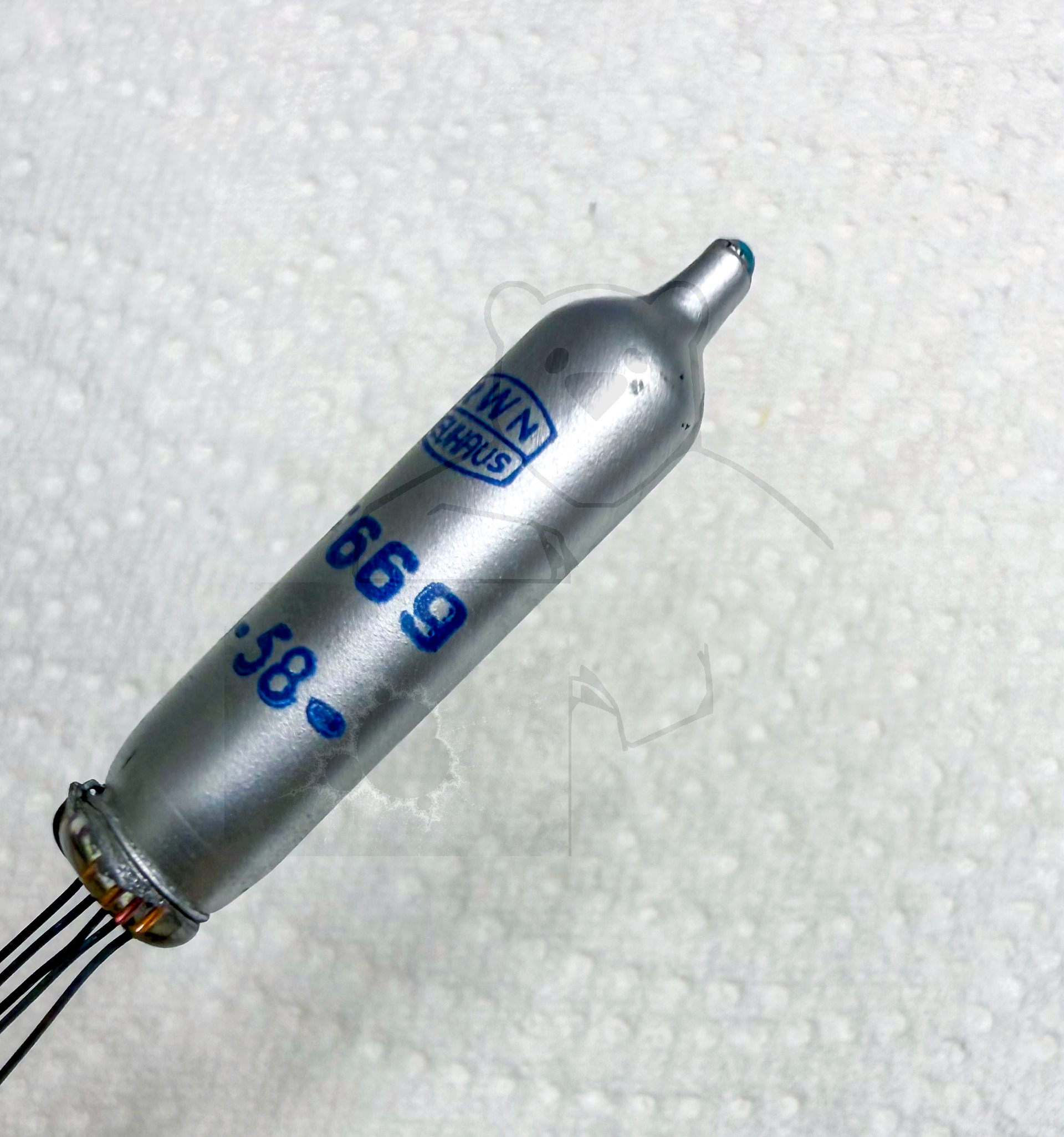

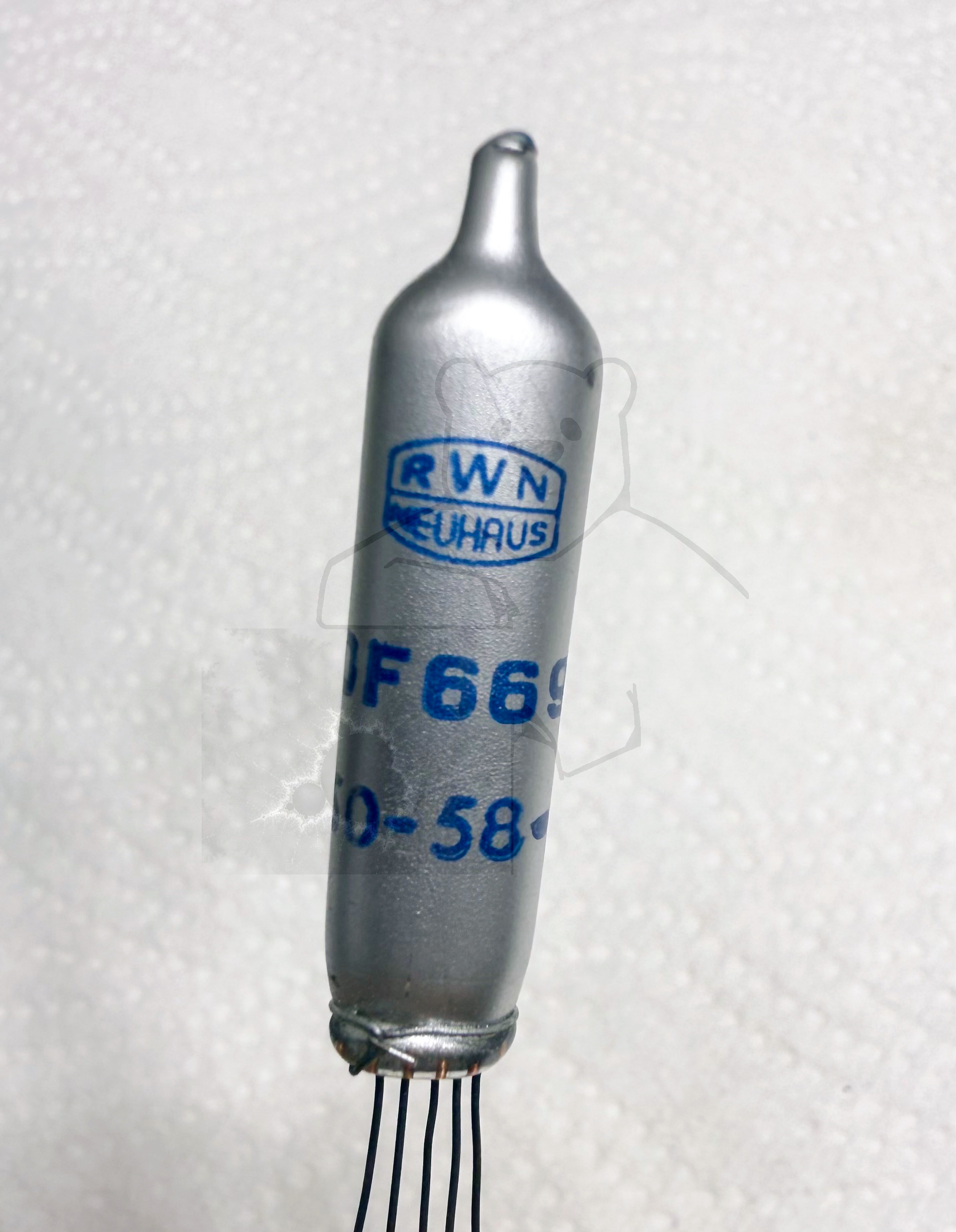

Daten und Bilder der Röhre: DF669

🔎 Beschreibung der Röhre: DF669

Name	DF669
Vergleichsname
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (Flach), 5pol. → Liste aller Röhren mit: Subminiatur (Flach), 5pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:08:17

🔎 Beschreibung der Systeme für die Röhre: DF669

	System 1
Kathode	3
Gitter 1	4
Gitter 2	2
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	3, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

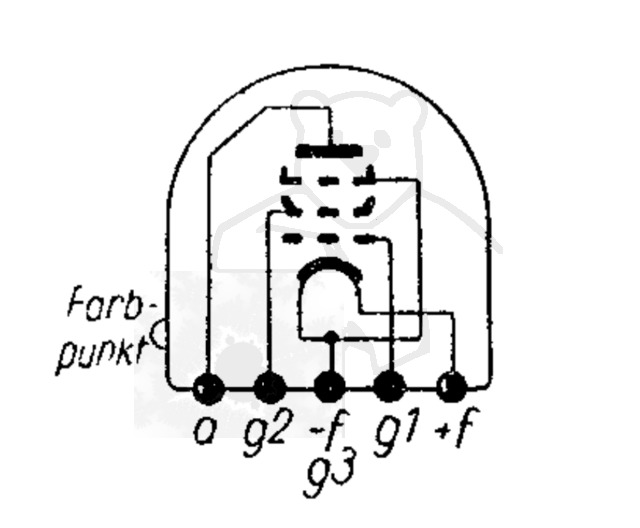

🔎 Sockelschaltung der DF669

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: DF669
Datenblatt DF669 RFT [www.tubedata.info].pdf (65 kB)
