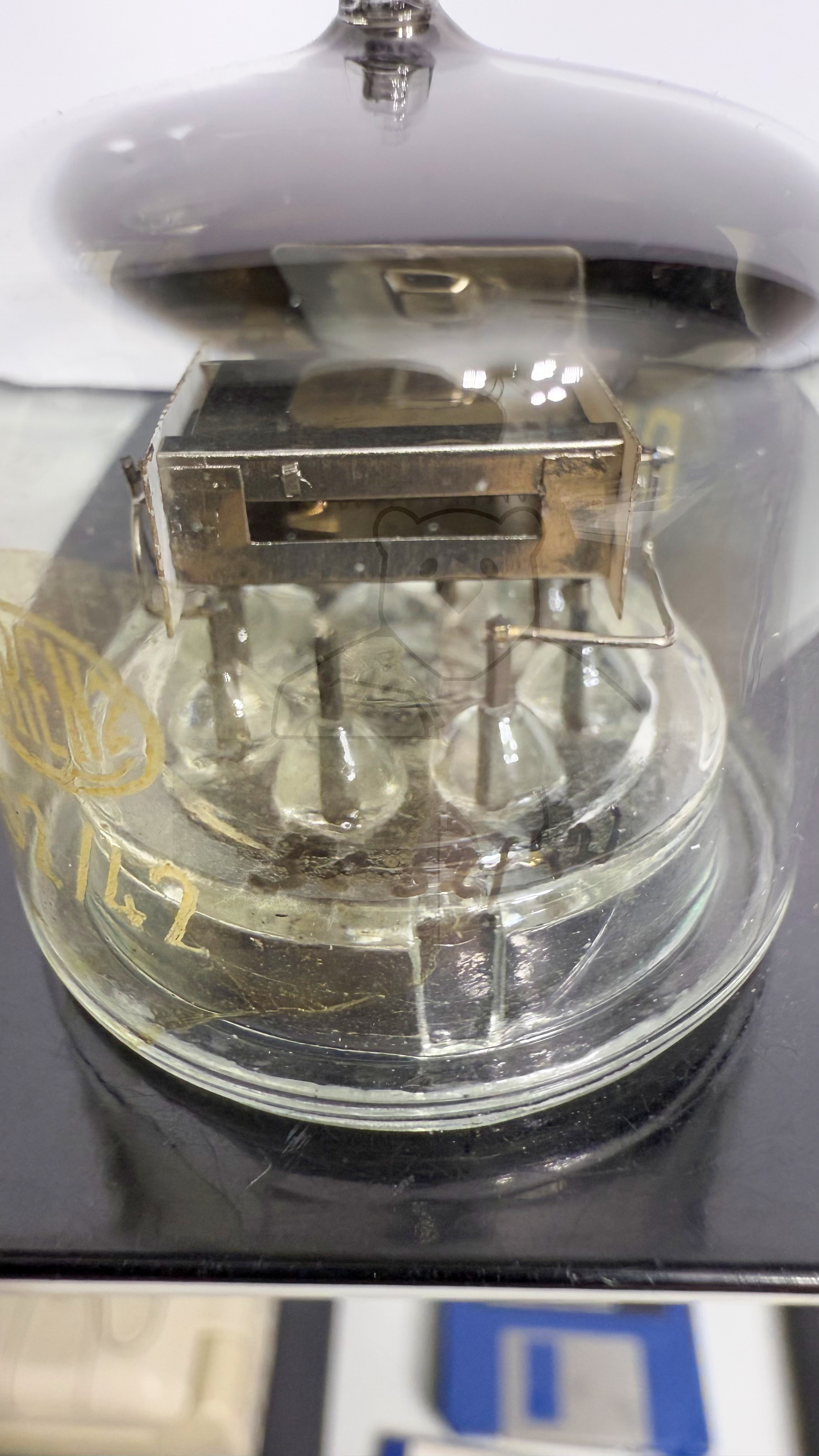

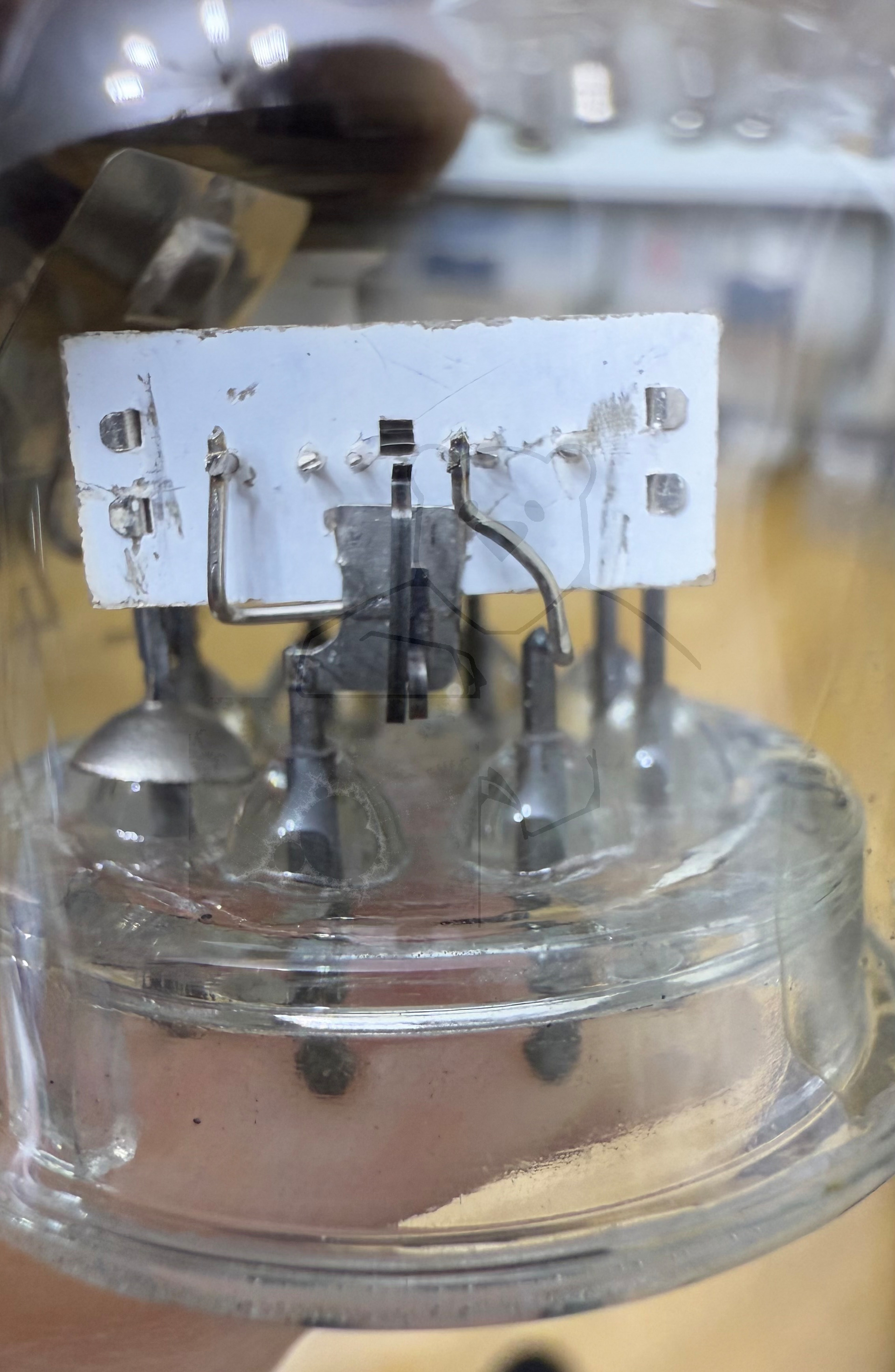

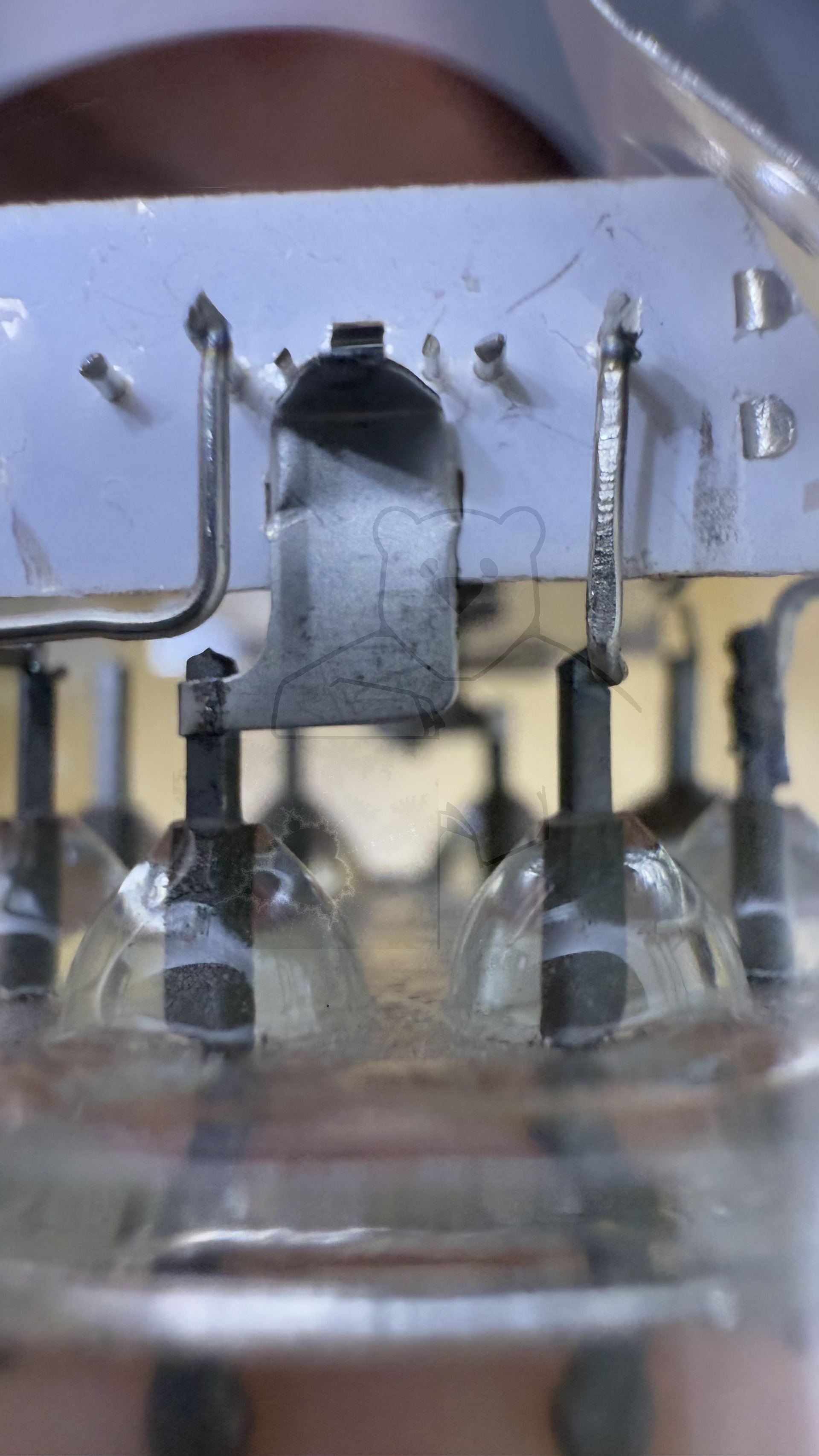

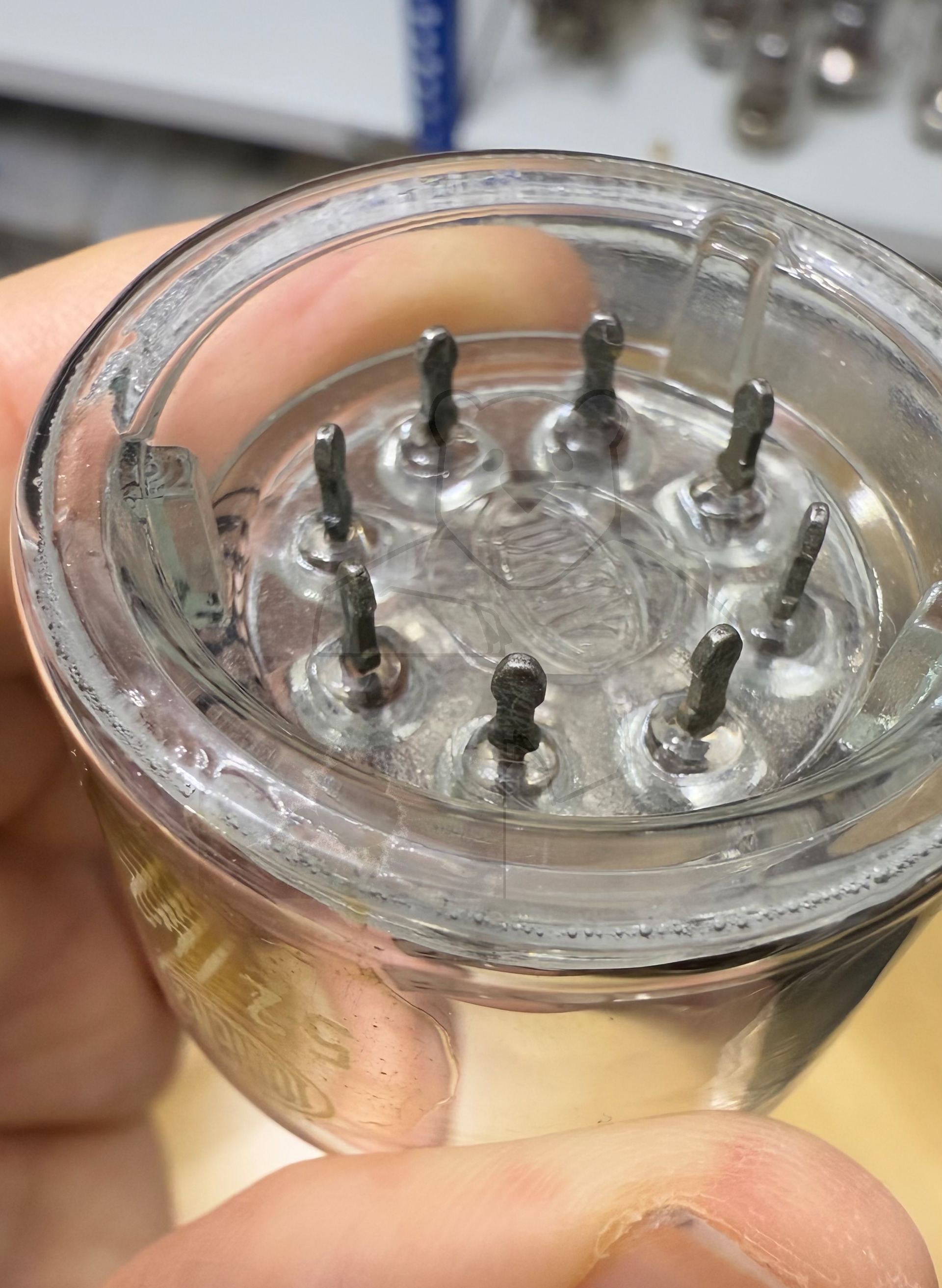

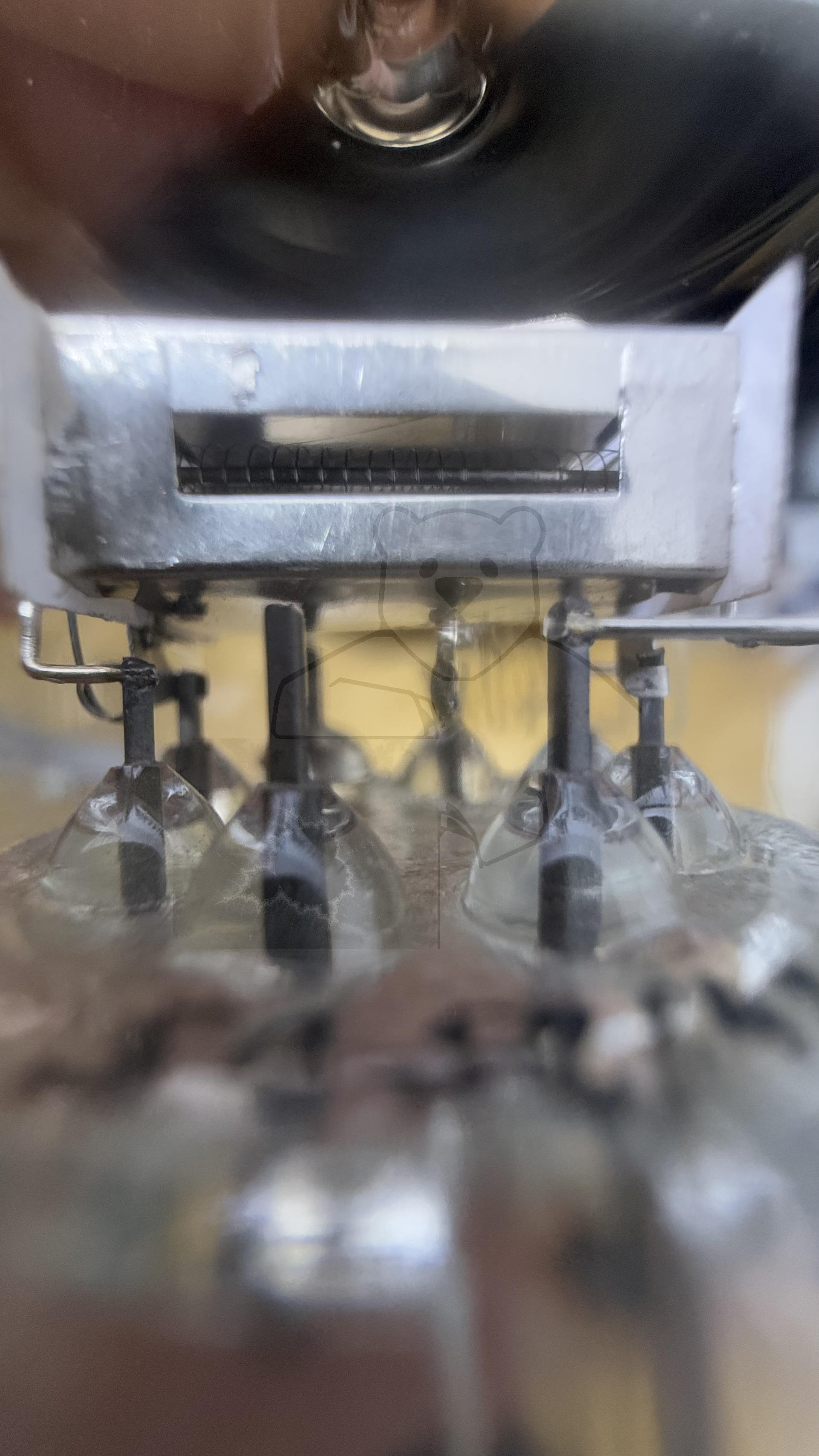

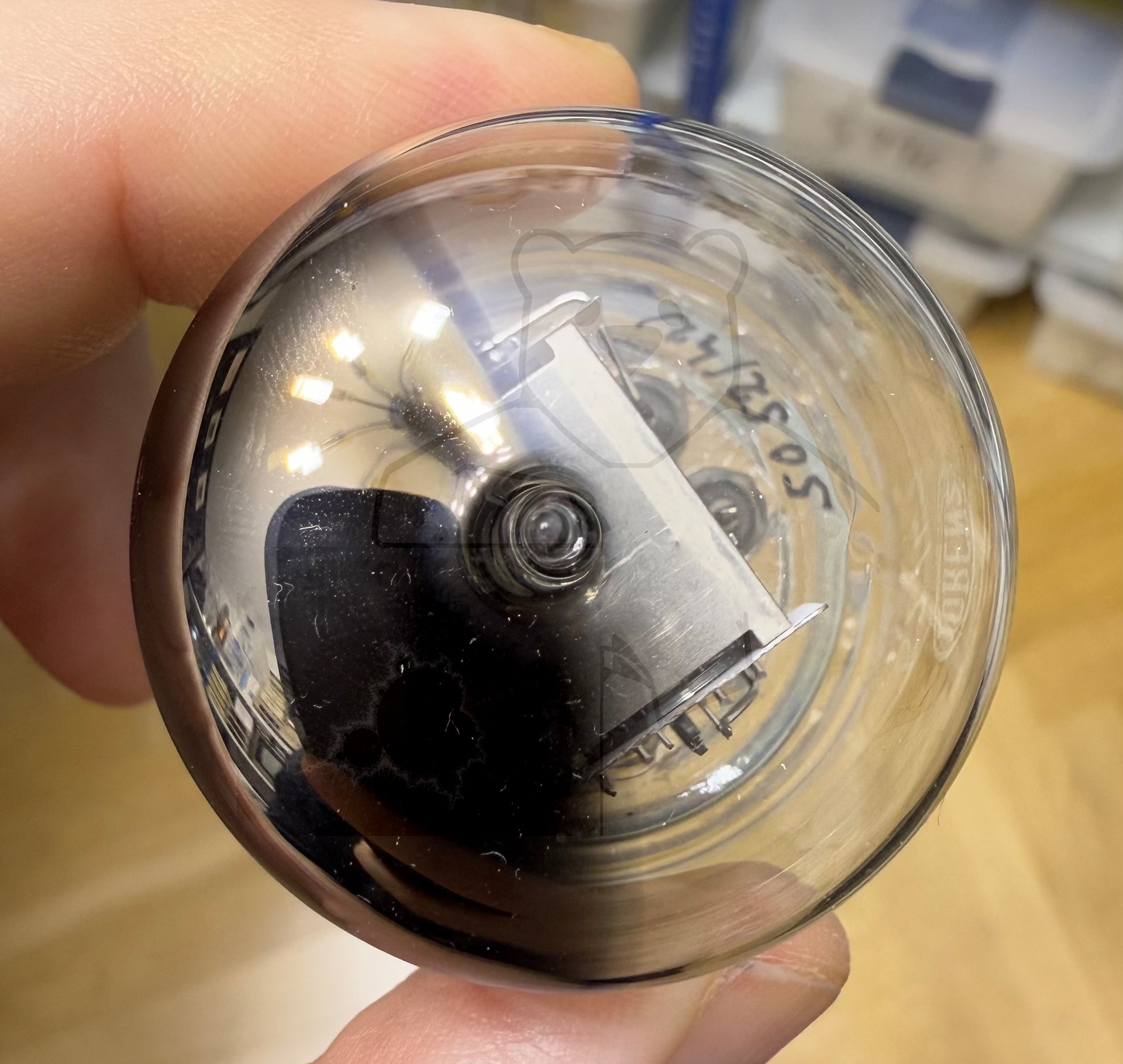

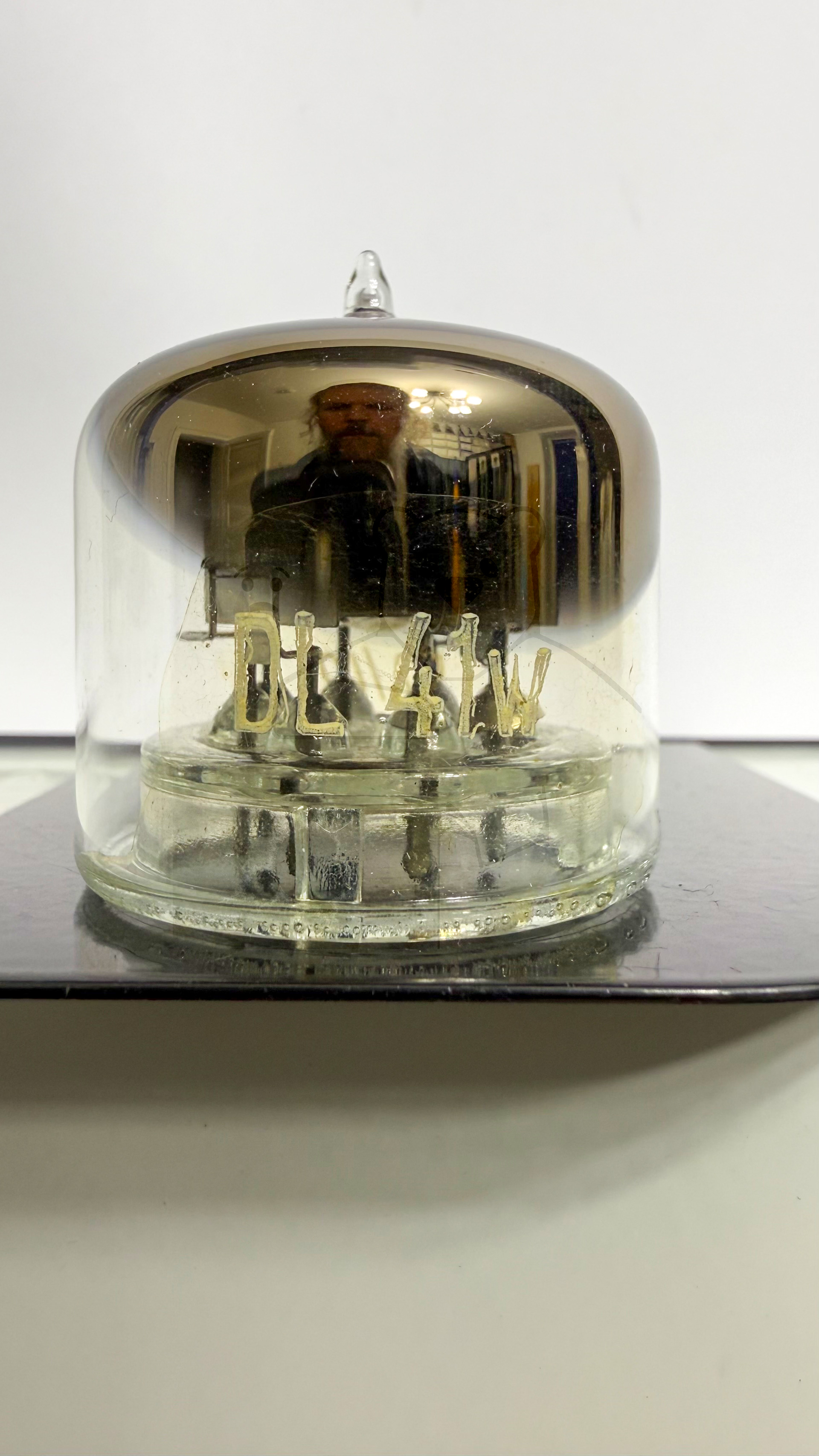

Daten und Bilder der Röhre: DF41w

🔎 Beschreibung der Röhre: DF41w

Name	DF41w
Vergleichsname
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,02
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:05:25

🔎 Beschreibung der Systeme für die Röhre: DF41w

	System 1
Kathode	-f
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	-f, +f
Abschirmung
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

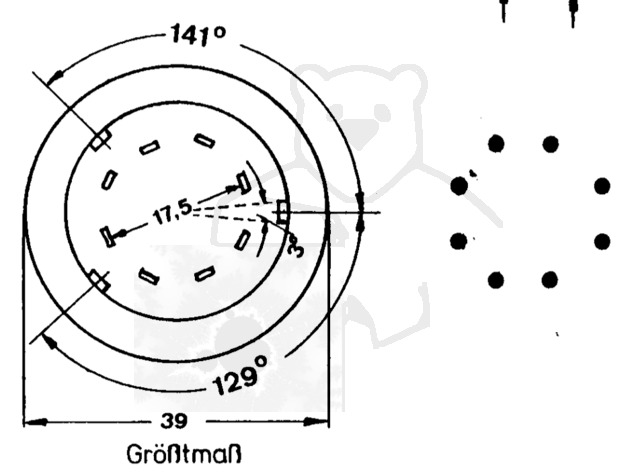

🔎 Sockelschaltung der DF41w

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: DF41w
Datenblatt DF41w Lorenz [www.tubedata.info].pdf (114 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
