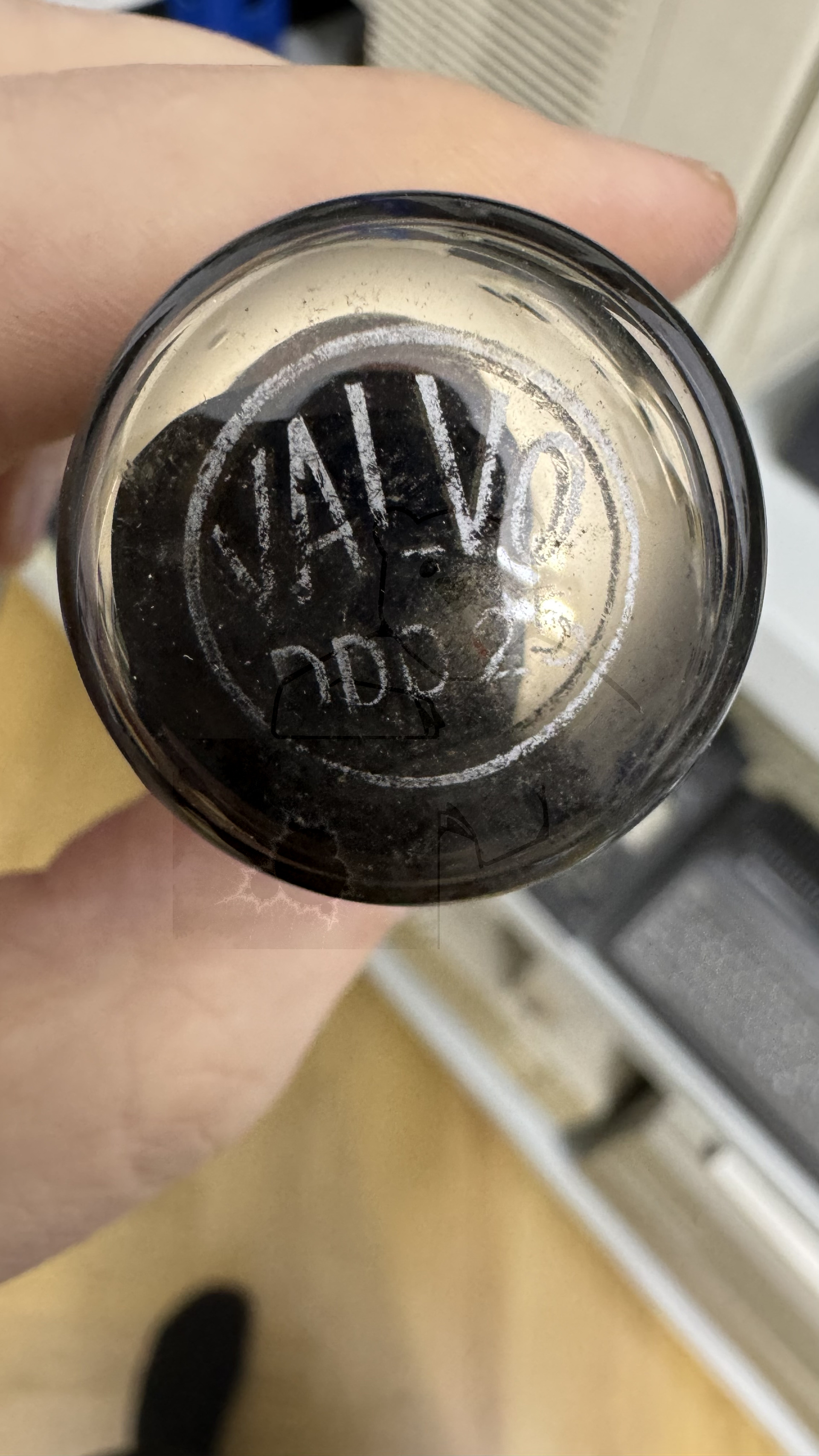

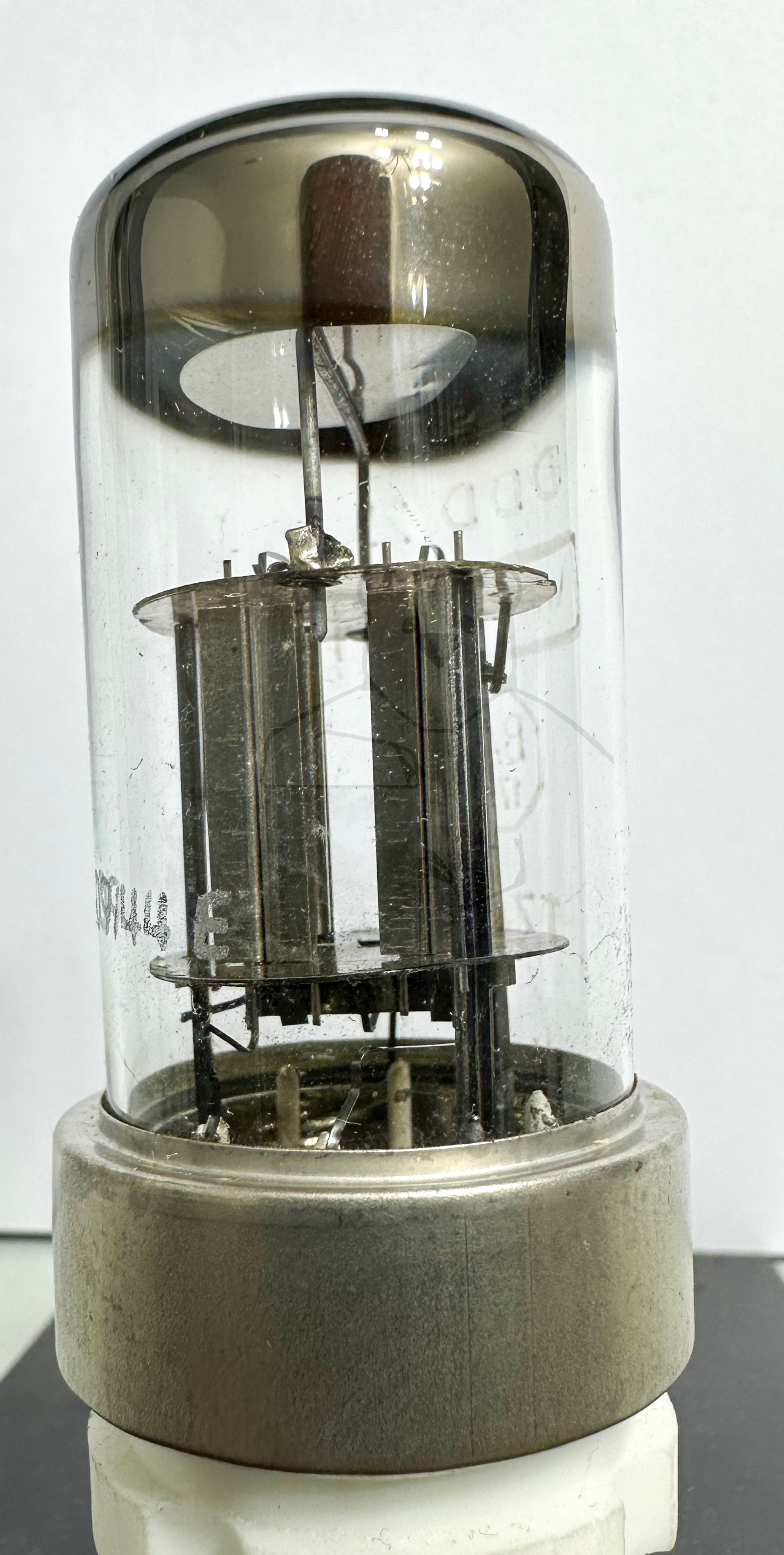

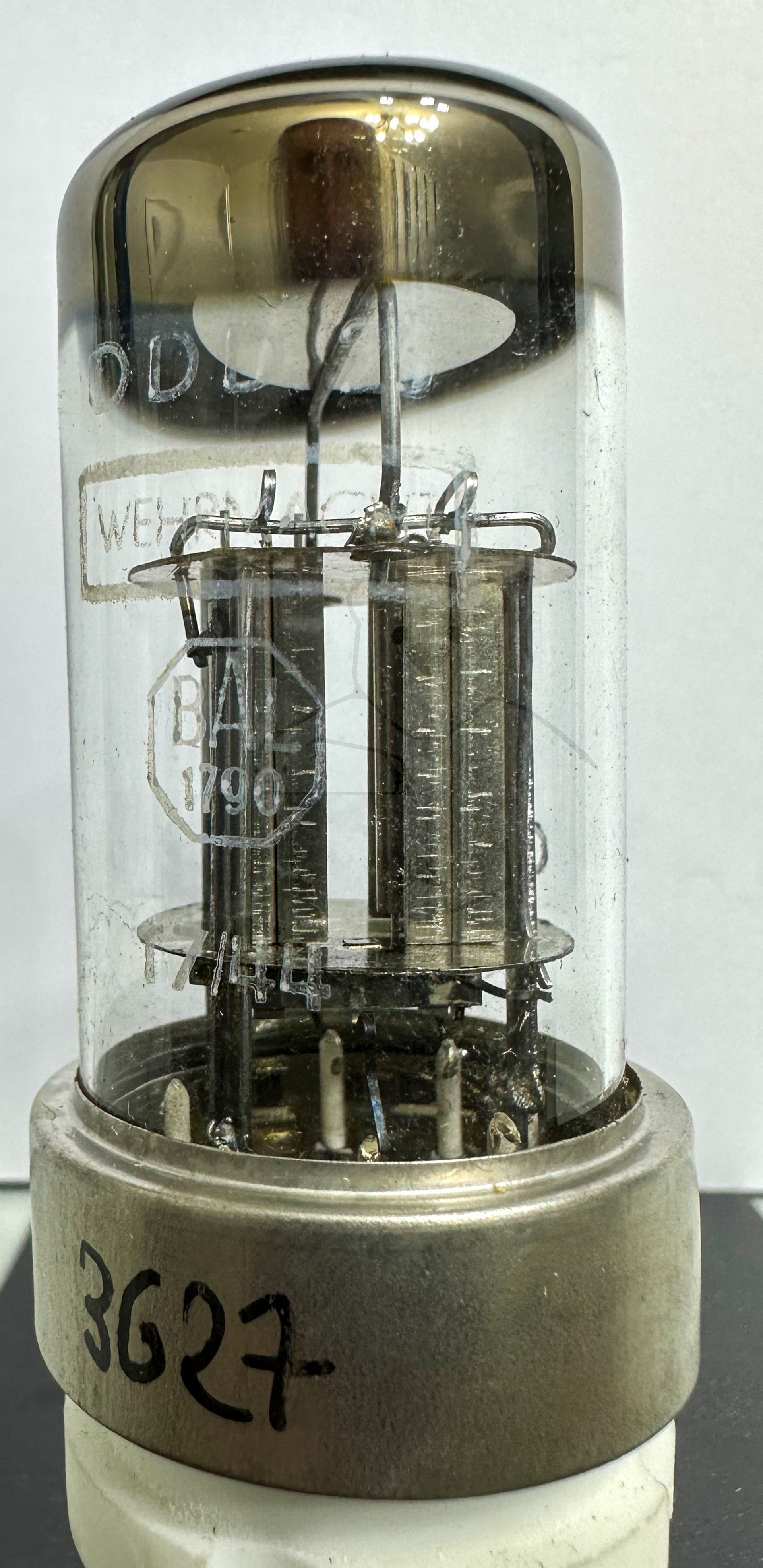

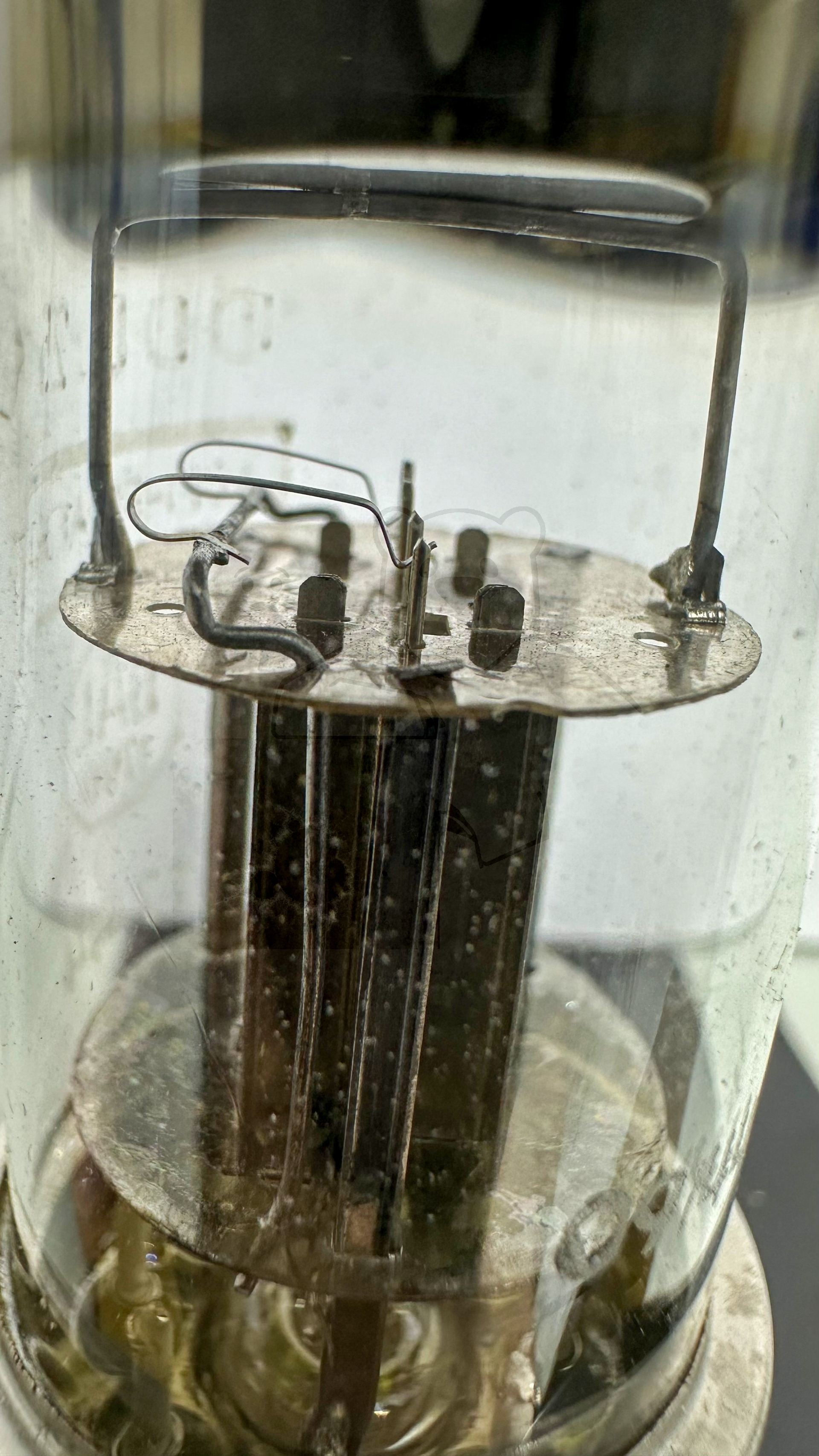

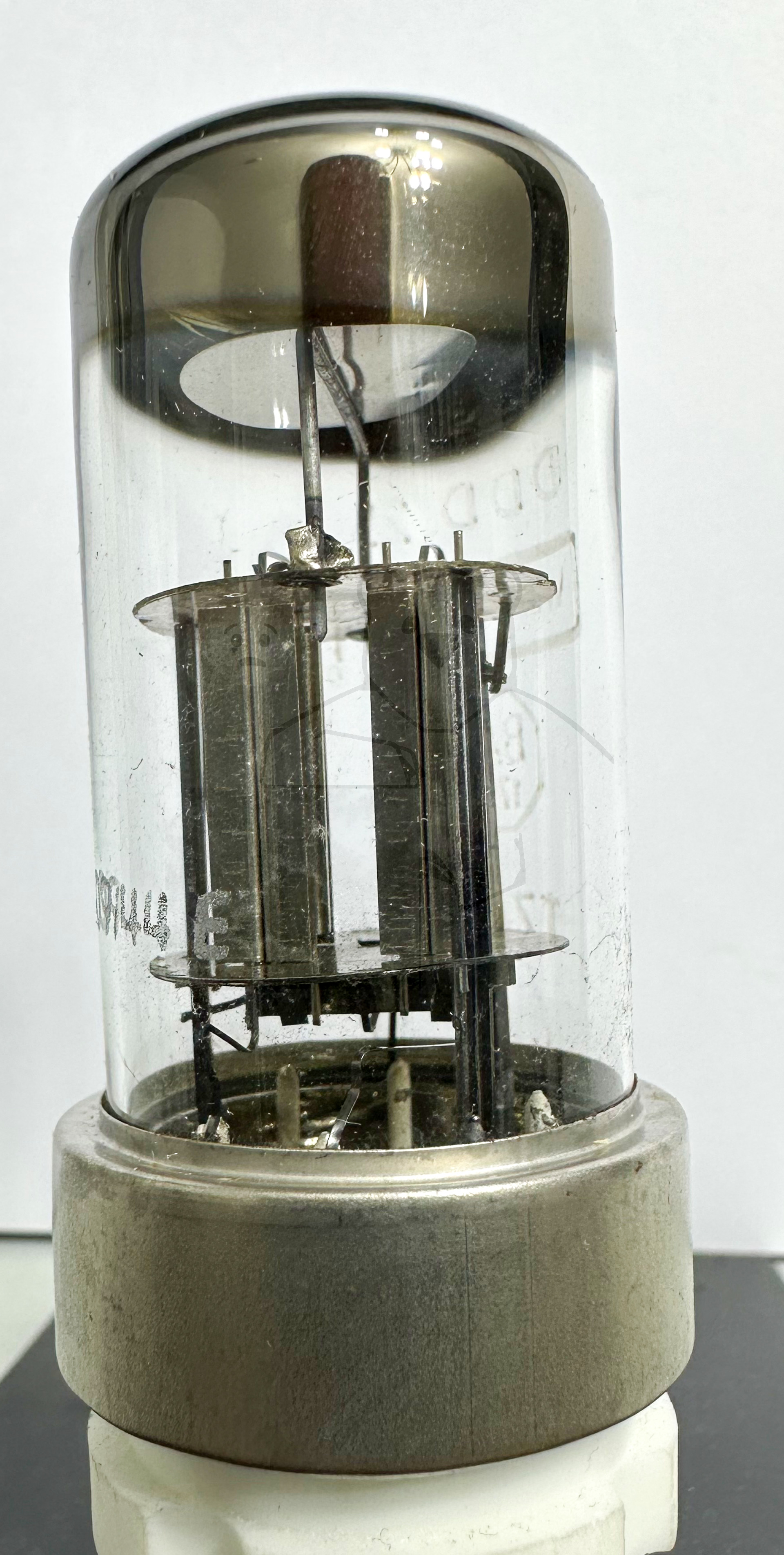

Daten und Bilder der Röhre: DDD25

🔎 Beschreibung der Röhre: DDD25

Name	DDD25
Vergleichsname
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt

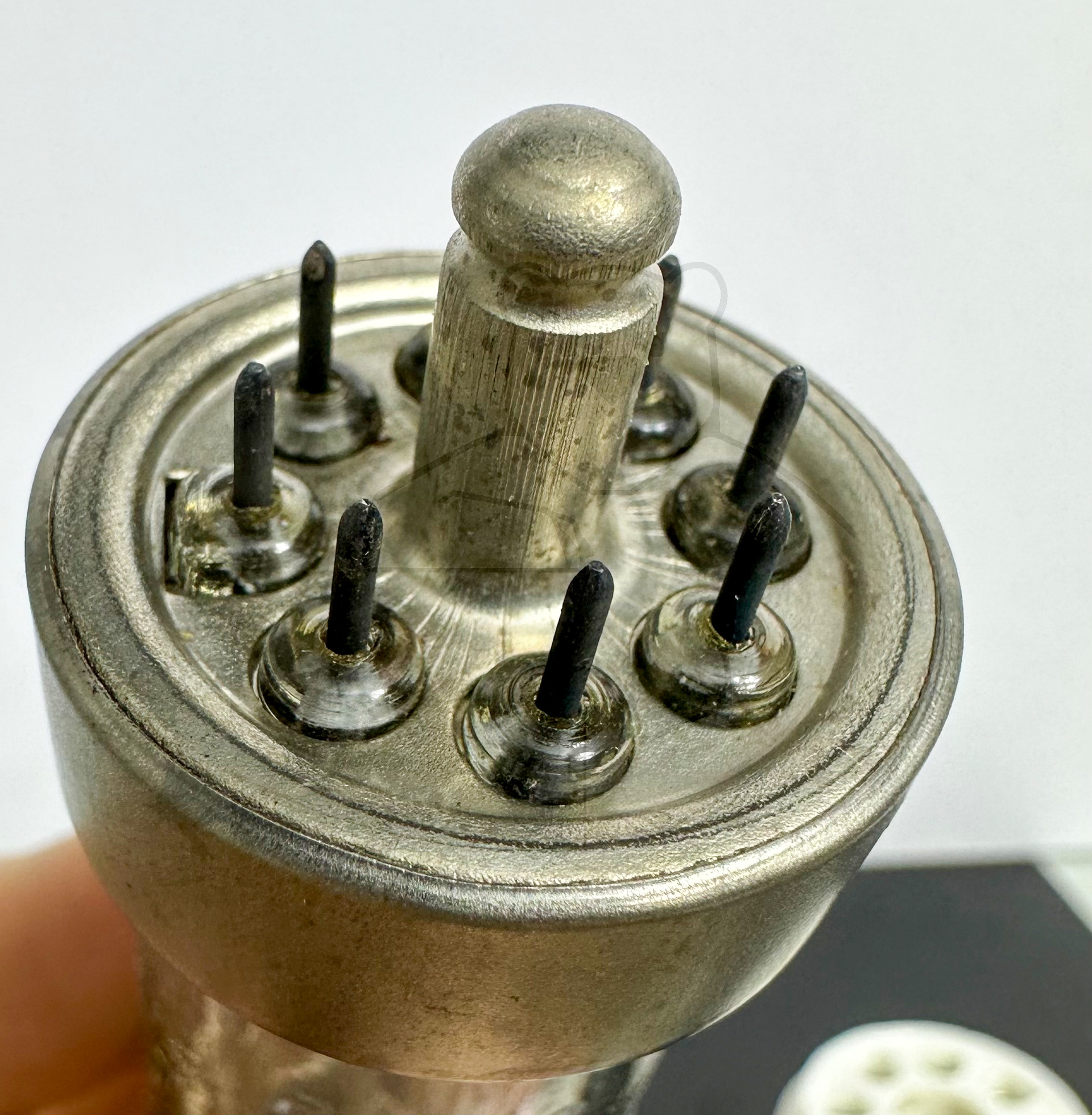

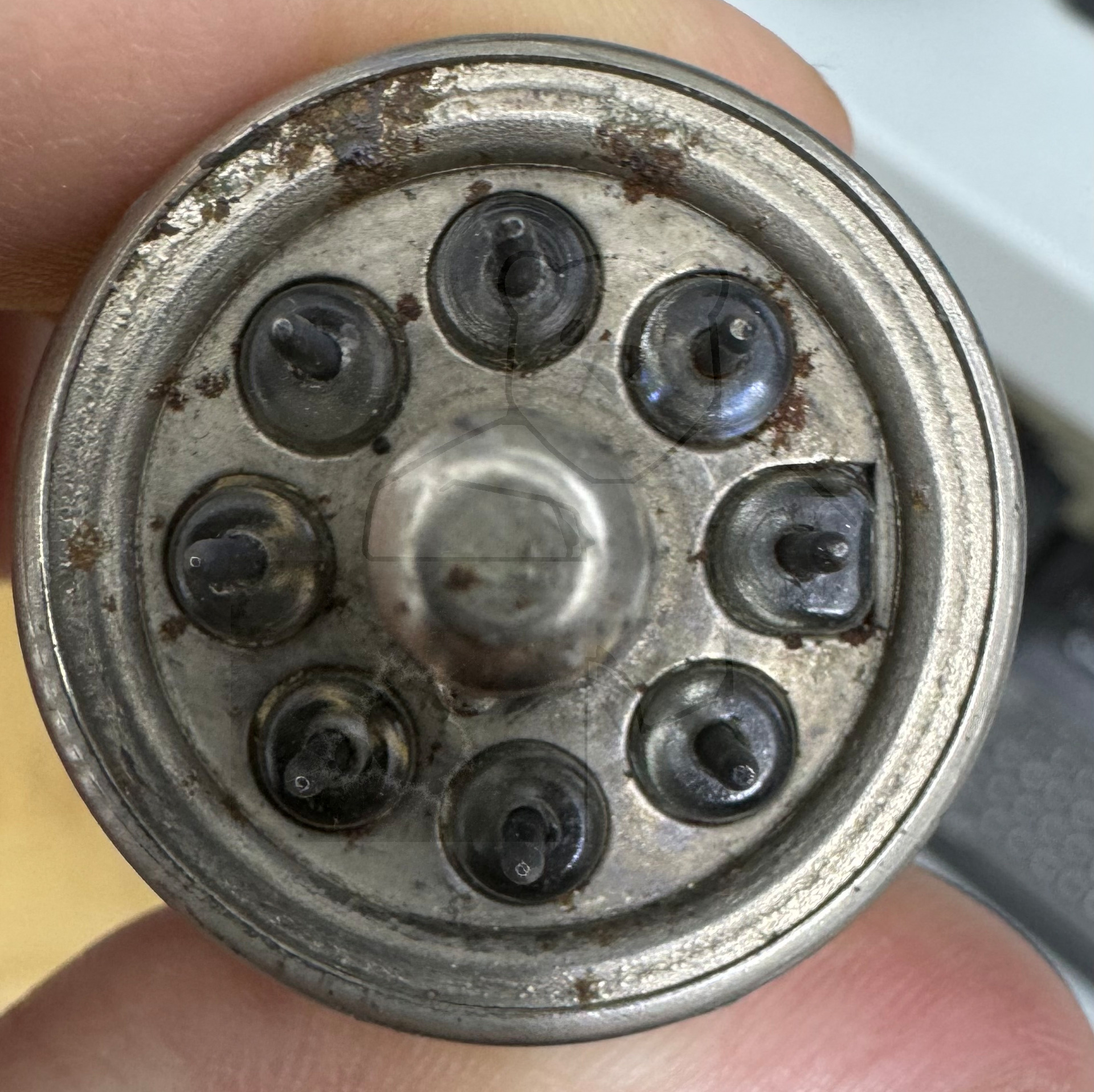

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.10.2018 15:05:36

🔎 Beschreibung der Systeme für die Röhre: DDD25

	System 1	System 2
Kathode	1	1
Gitter 1	4	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	6
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Endtriode	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

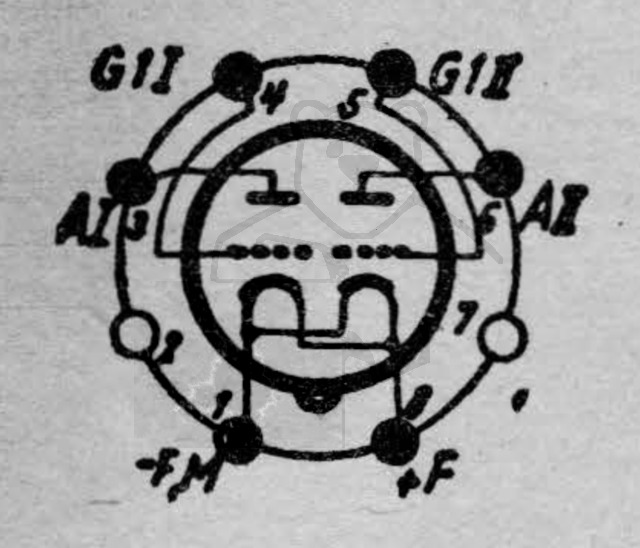

🔎 Sockelschaltung der DDD25

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 YouTube Video zu DDD25

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: DDD25
Pruefkarte DDD25 - Karte 1 - Funke W19 Roehrenpruefer.pdf (144 kB)
Pruefkarte DDD25 - Karte 2 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte DDD25 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
