đ Beschreibung der Röhre: DCH11
| Name | DCH11 |
| Vergleichsname | |
| Heizspannung (Volt) | 1,2 |
| Heizstrom (AmpĂšre) | 0,075 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 08.06.2018 09:55:33 |
đ Beschreibung der Systeme fĂŒr die Röhre: DCH11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 4 | 7 |
| Gitter 2 | 6 | |
| Gitter 3 | 4 | |
| Gitter 4 | 6 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 5, 6 |
| Abschirmung | ||
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

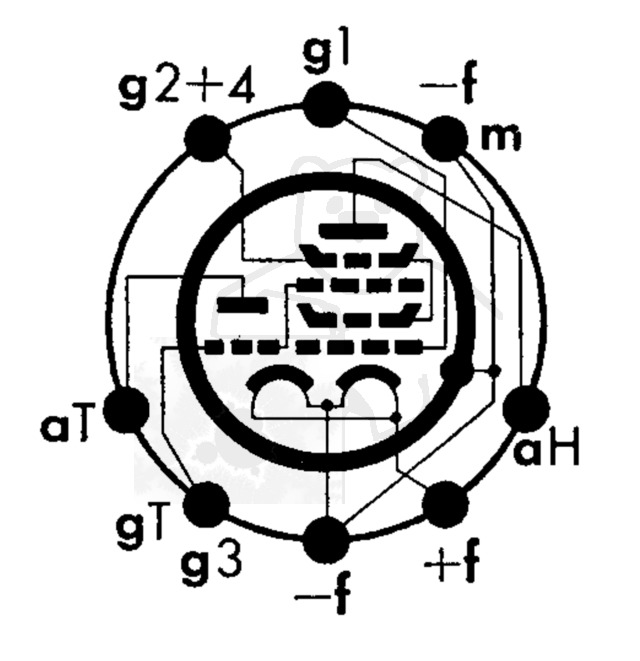

đ Sockelschaltung der DCH11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: DCH11
Anwendung DCH11.pdf (222 kB)
Datenblatt DCH11 Telefunken [www.tubedata.info].pdf (506 kB)
Pruefkarte DCH11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (173 kB)
Pruefkarte DCH11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte DCH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte DCH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (179 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DCH11
Röhre DCH11 #4810 Verpackung Bild 1
Röhre DCH11 #4810 Verpackung Bild 2
Röhre DCH11 #4810 Verpackung Bild 3
Röhre DCH11 #4810 Verpackung Bild 4
đ Alle Röhren vom Typ DCH11 in der Sammlung
- â DCH11 Inventar: 04810 Hersteller: â Telefunken
- â DCH11 Inventar: 06658 Hersteller: â Telefunken
