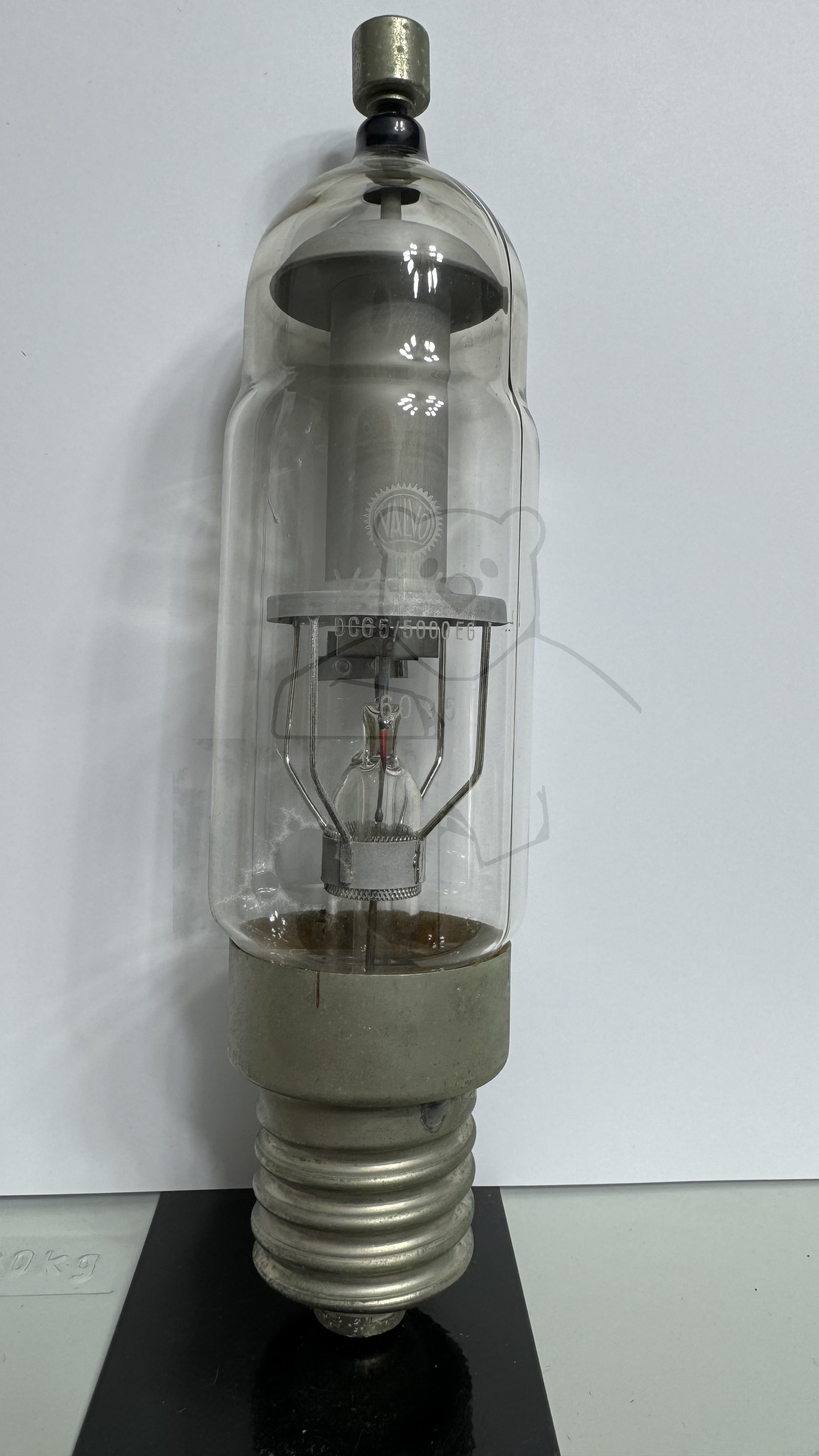

Daten und Bilder der Röhre: DCG5/5000EG

🔎 Beschreibung der Röhre: DCG5/5000EG

Name	DCG5/5000EG
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	7
Art der Heizung	Direkt

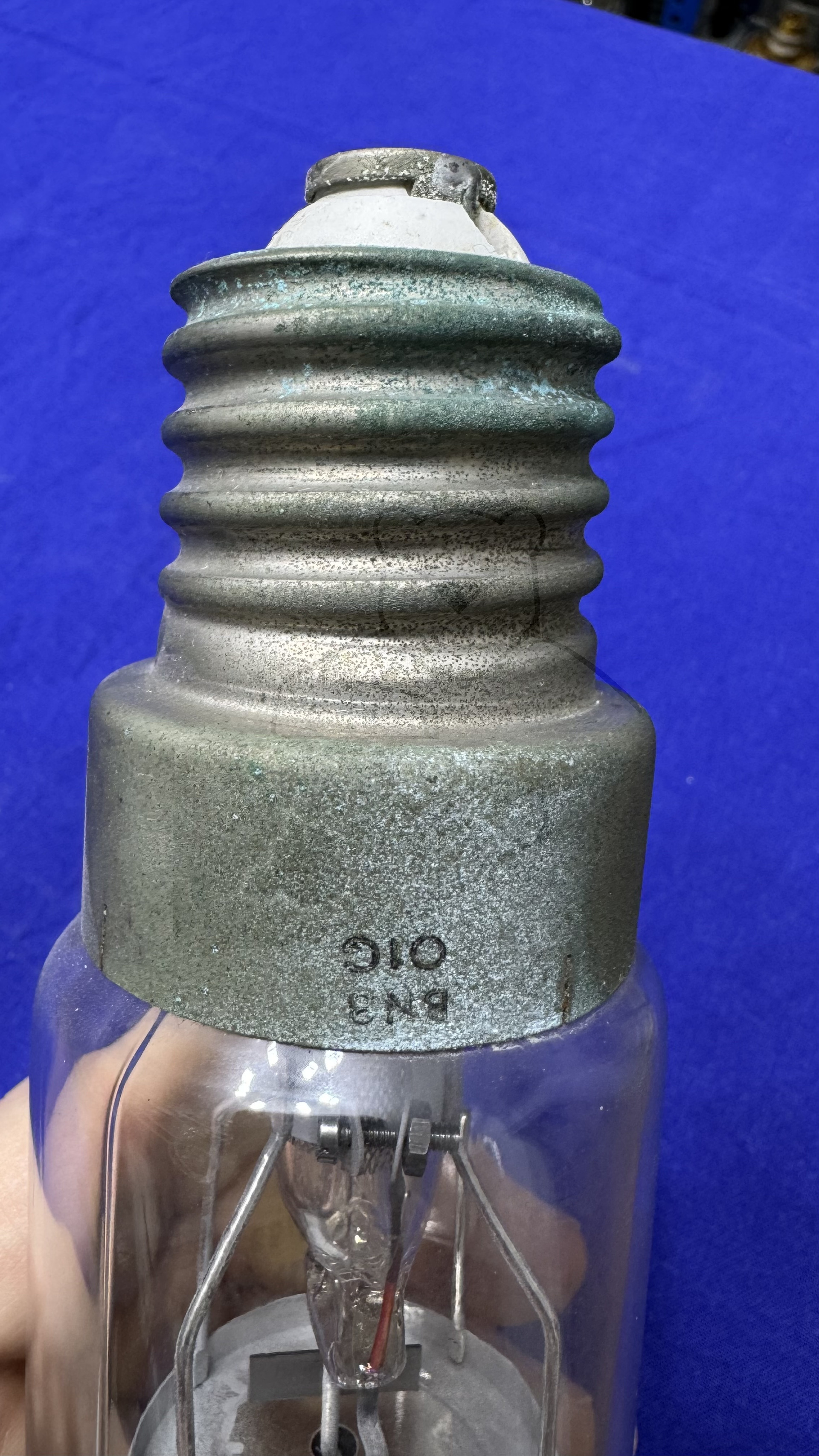

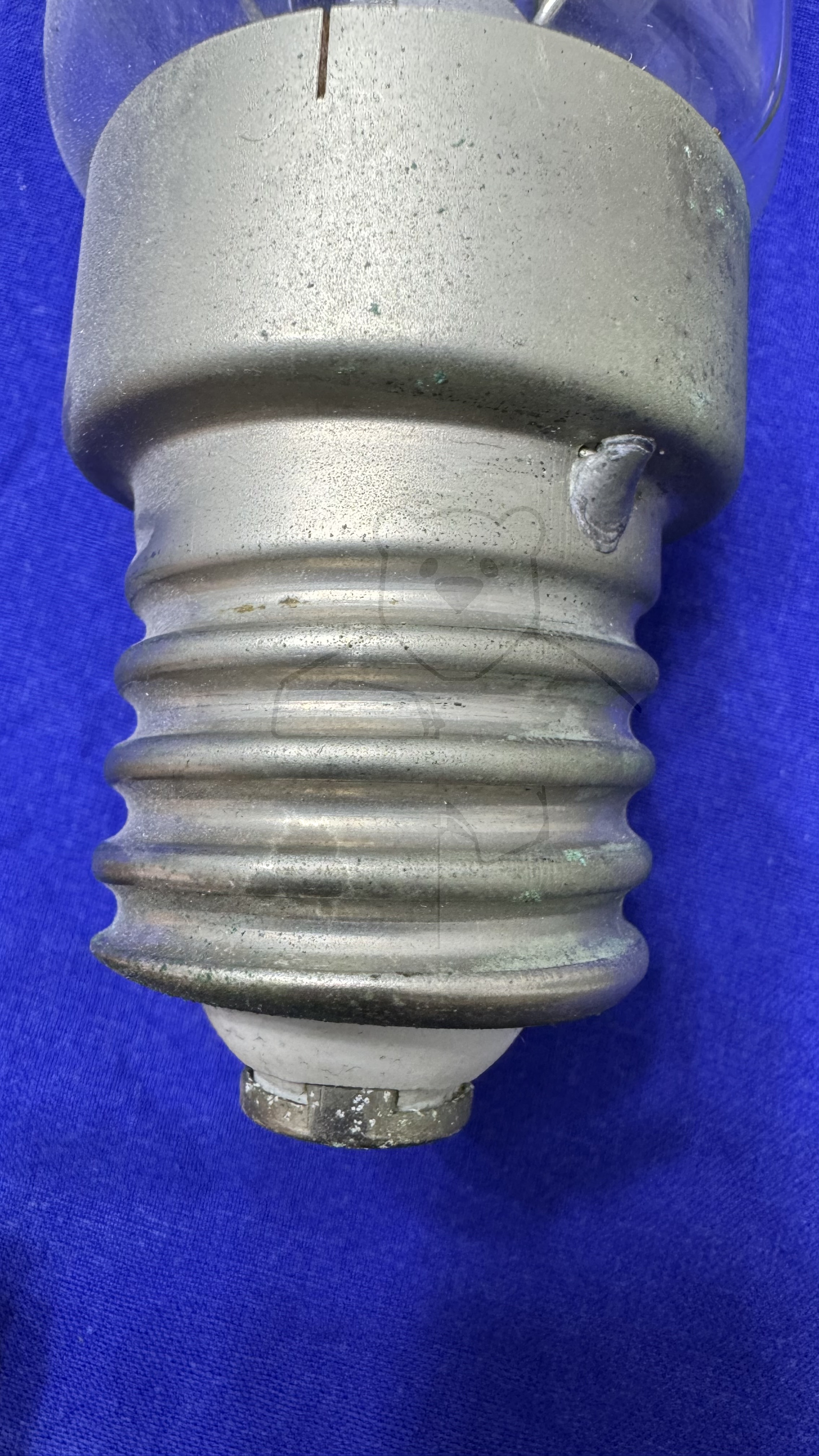

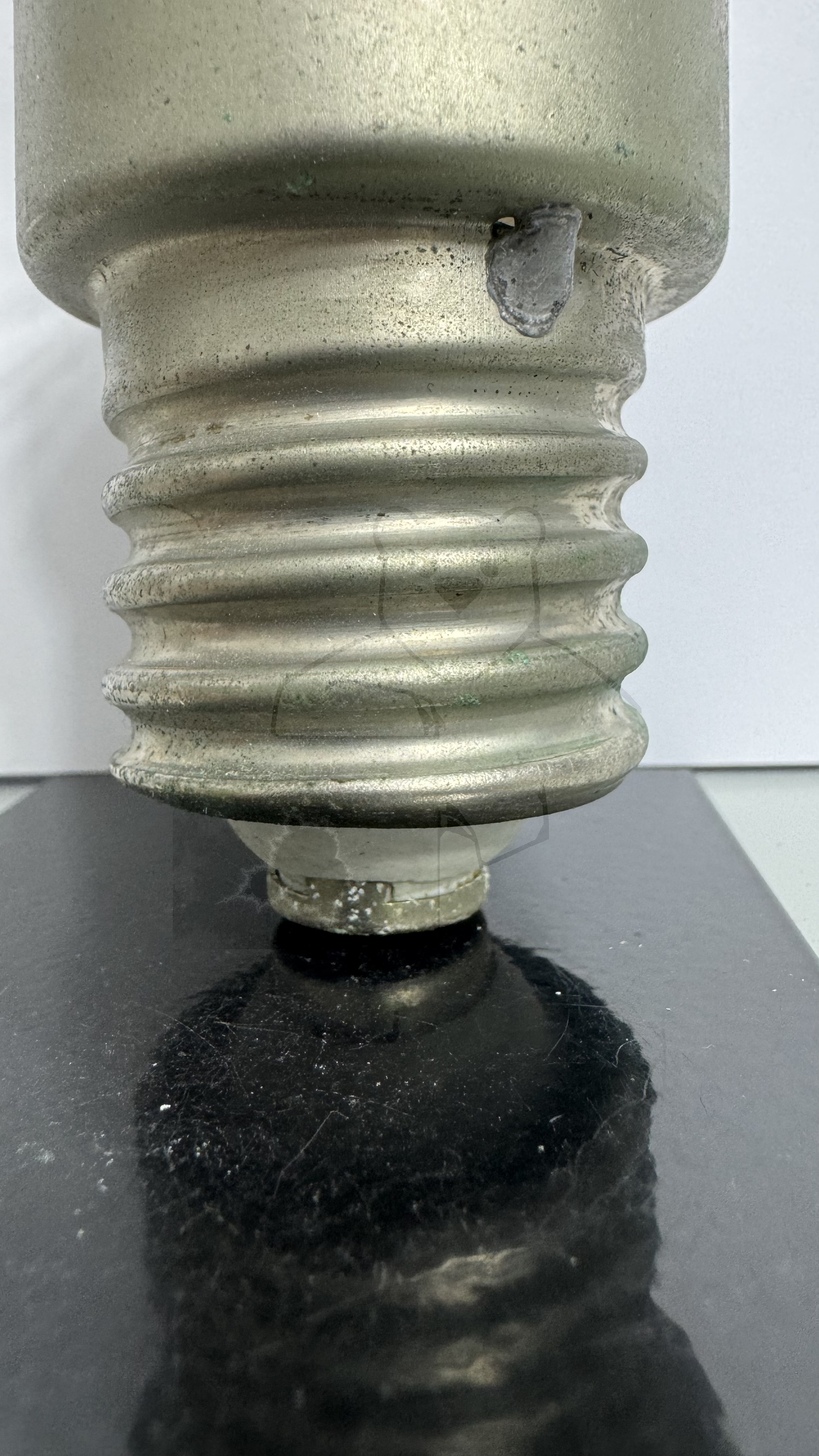

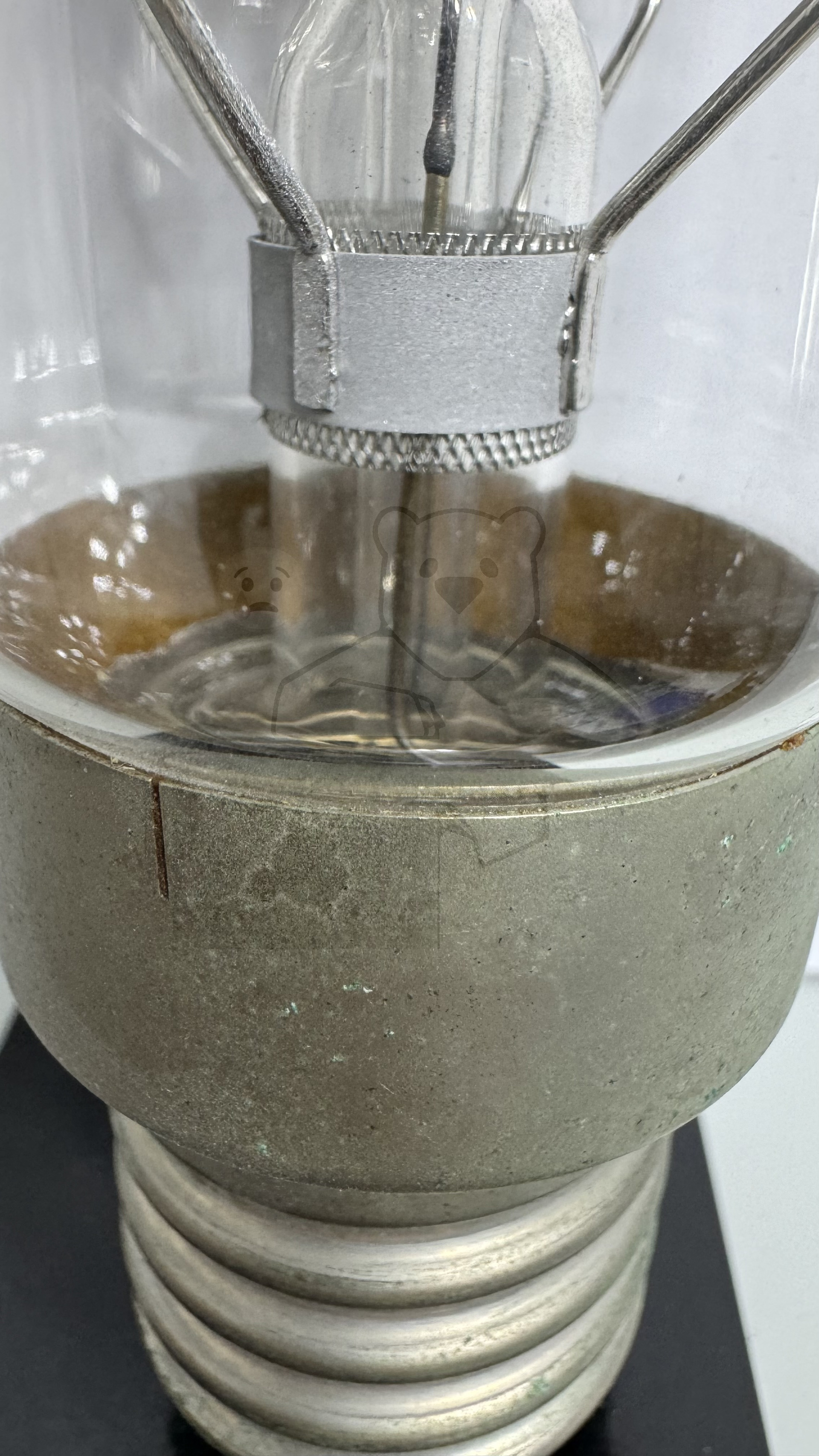

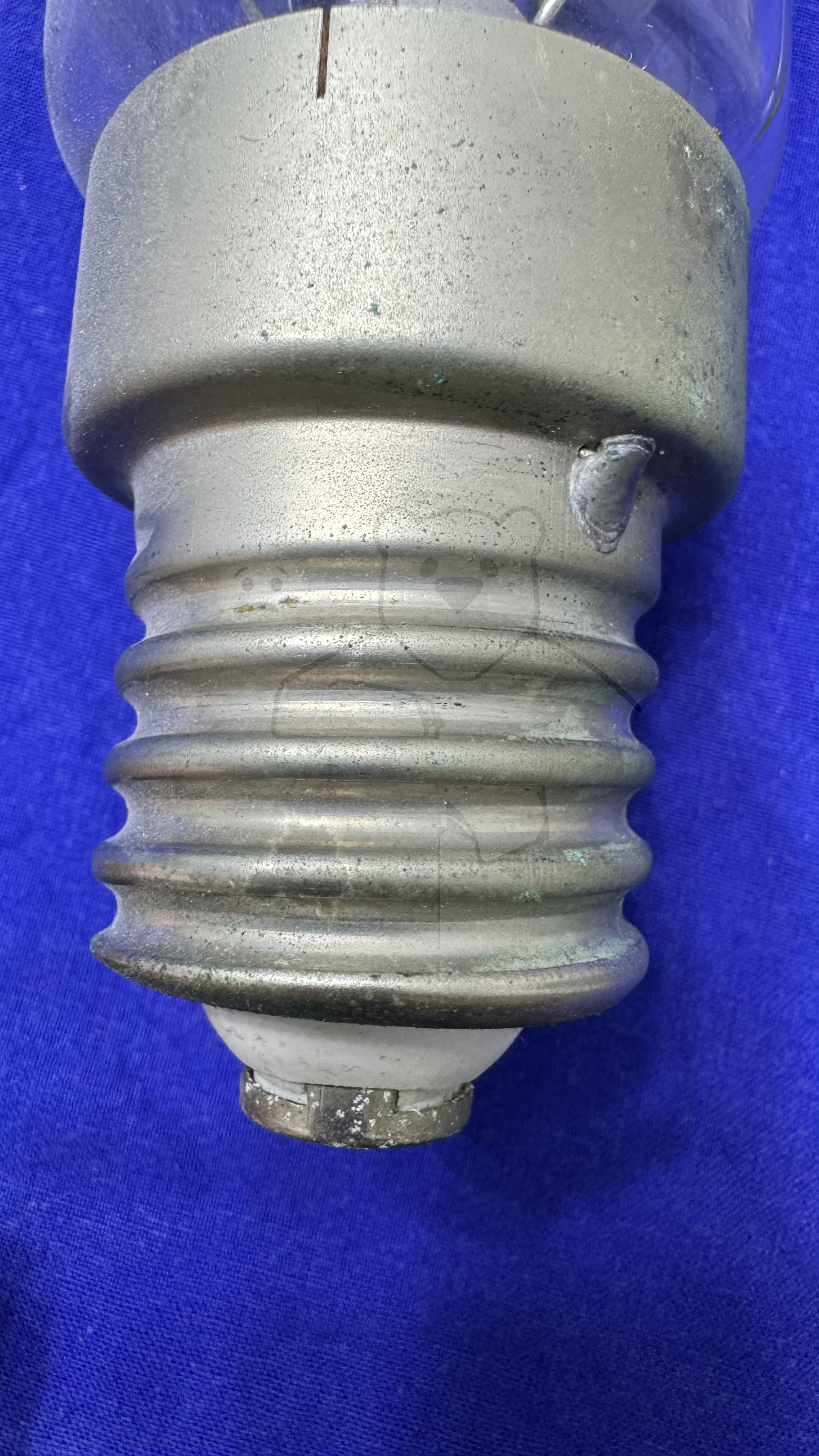

Röhren mit Sockel	→ Informationen zum Sockel: Edison, E40 → Liste aller Röhren mit: Edison, E40
Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	08.06.2018 09:51:40

🔎 Beschreibung der Systeme für die Röhre: DCG5/5000EG

	System 1
Kathode	Gewinde, Aussen
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

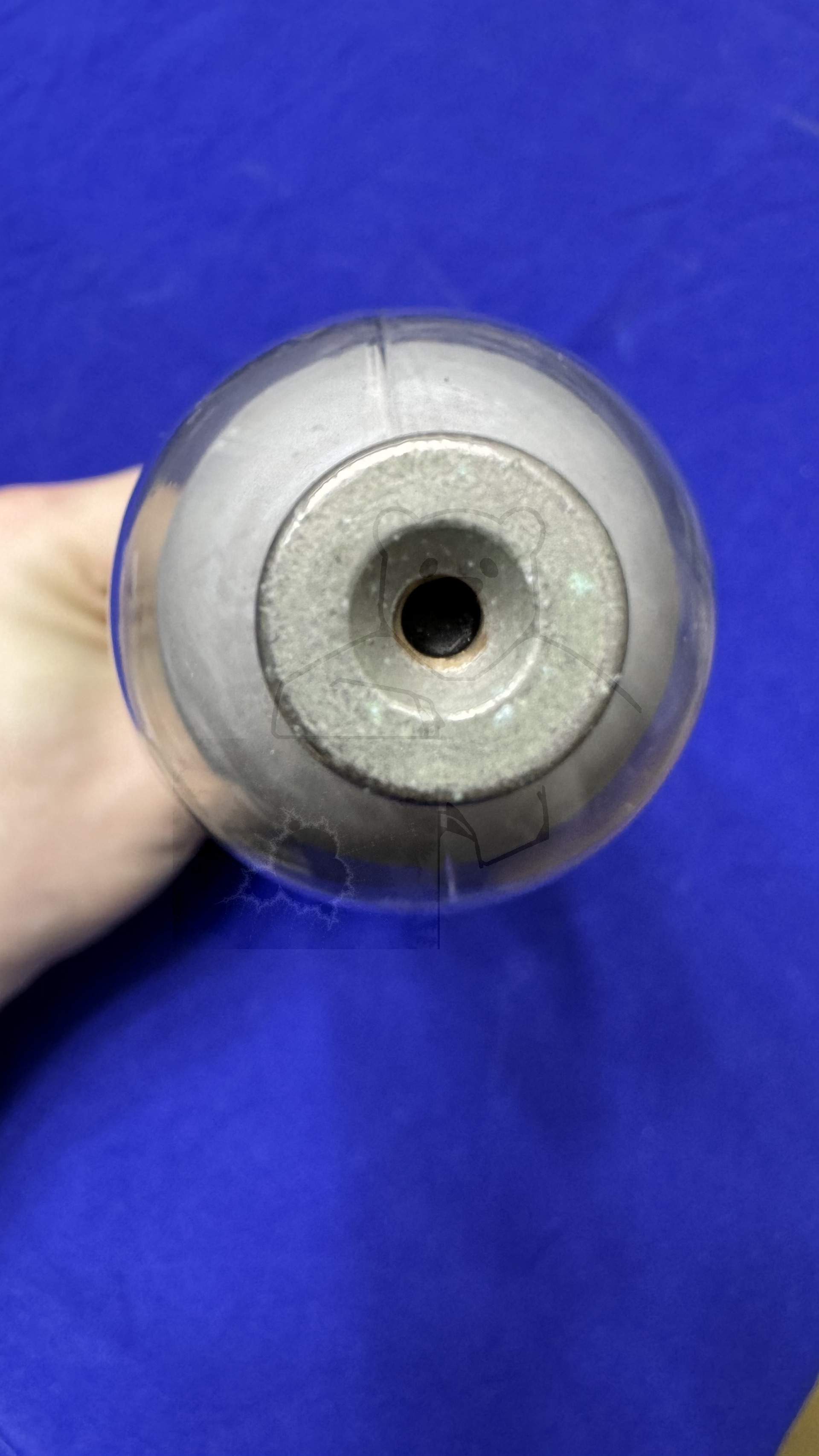

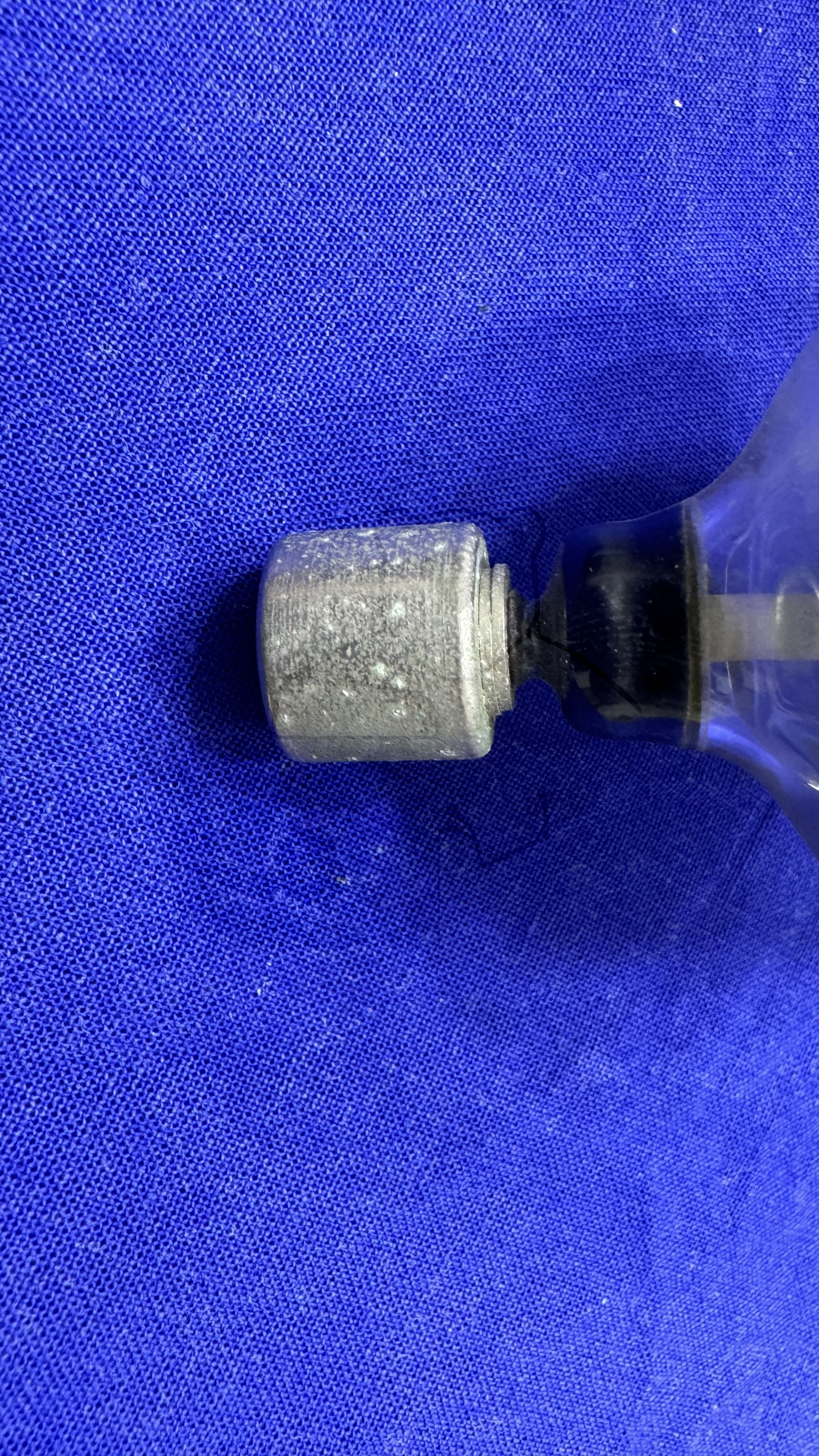

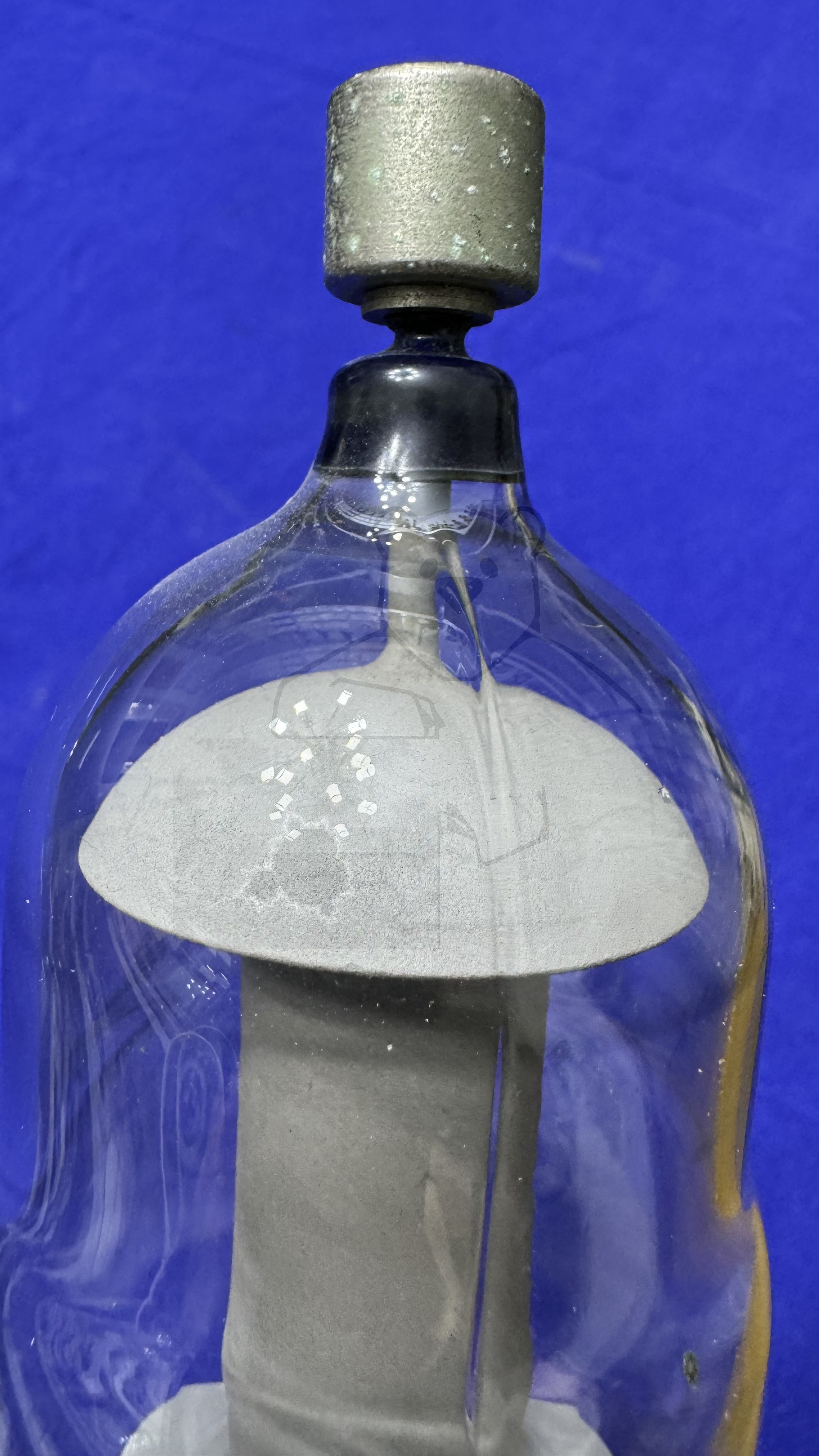

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	Gewinde
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

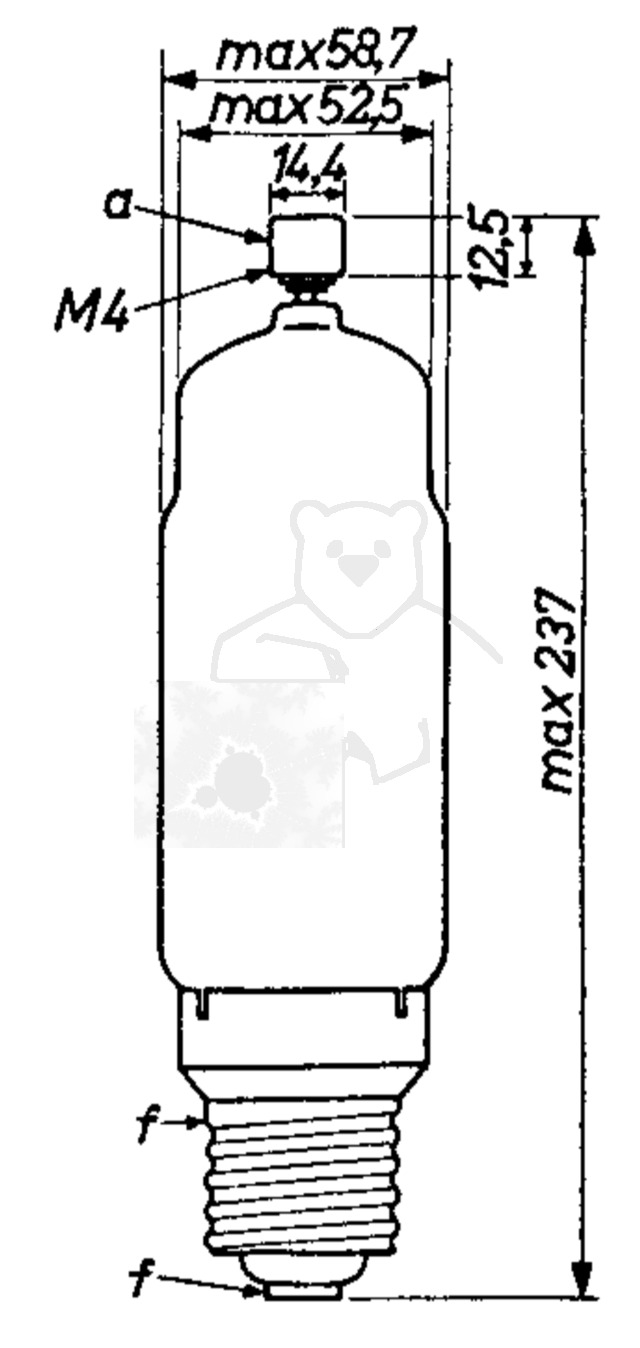

🔎 Sockelschaltung der DCG5/5000EG

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DCG5/5000EG
Datenblatt DCG5-5000EG Philips.pdf (46 kB)
