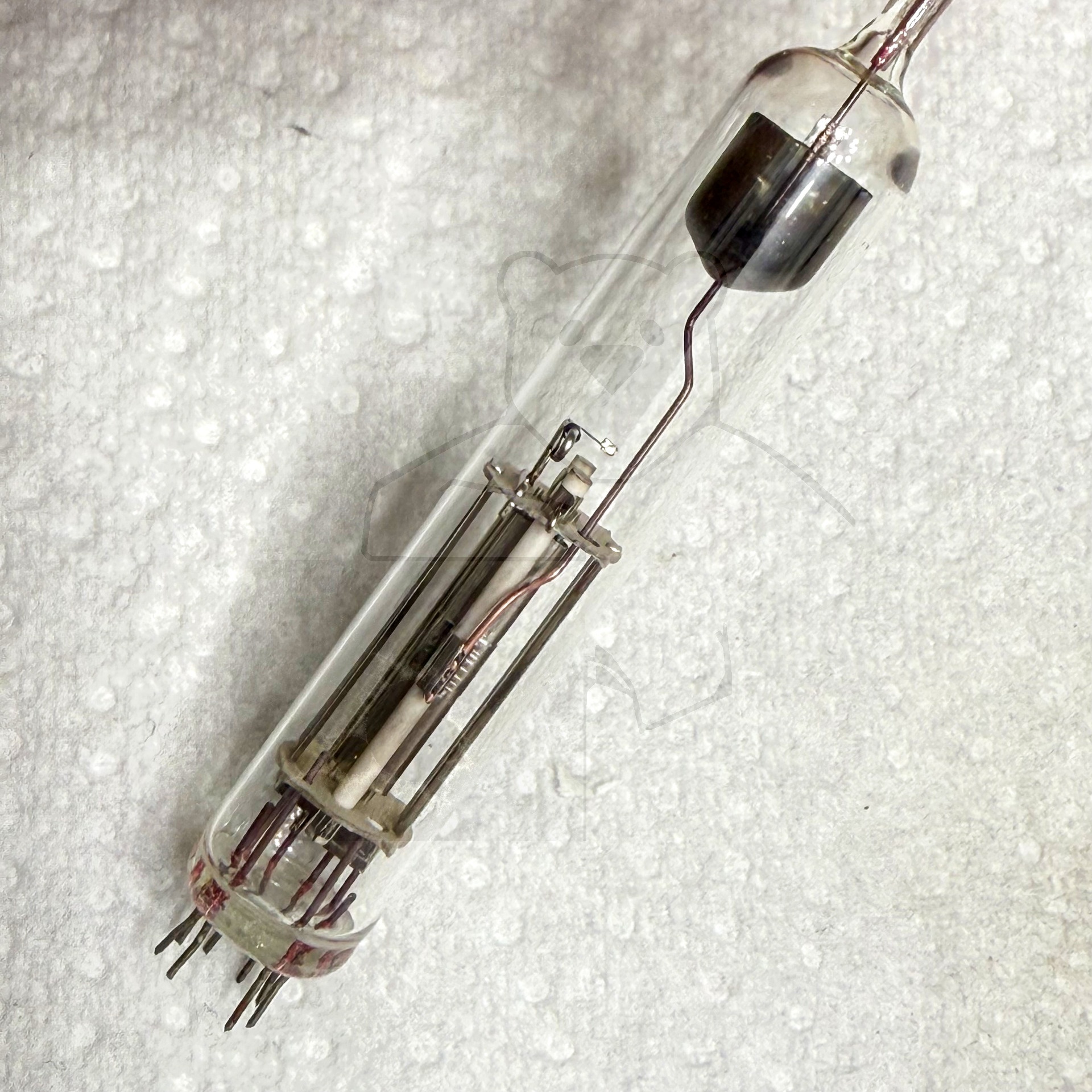

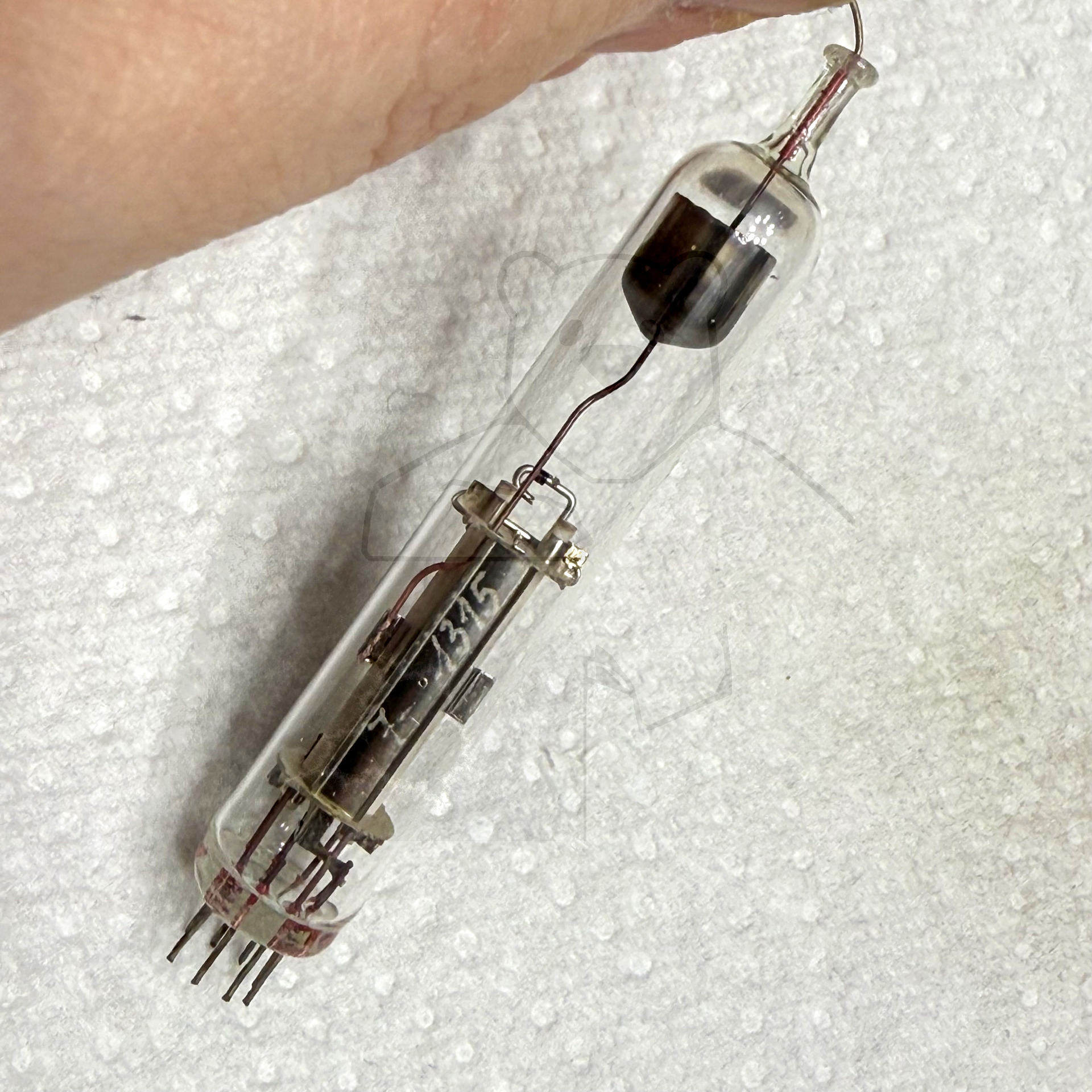

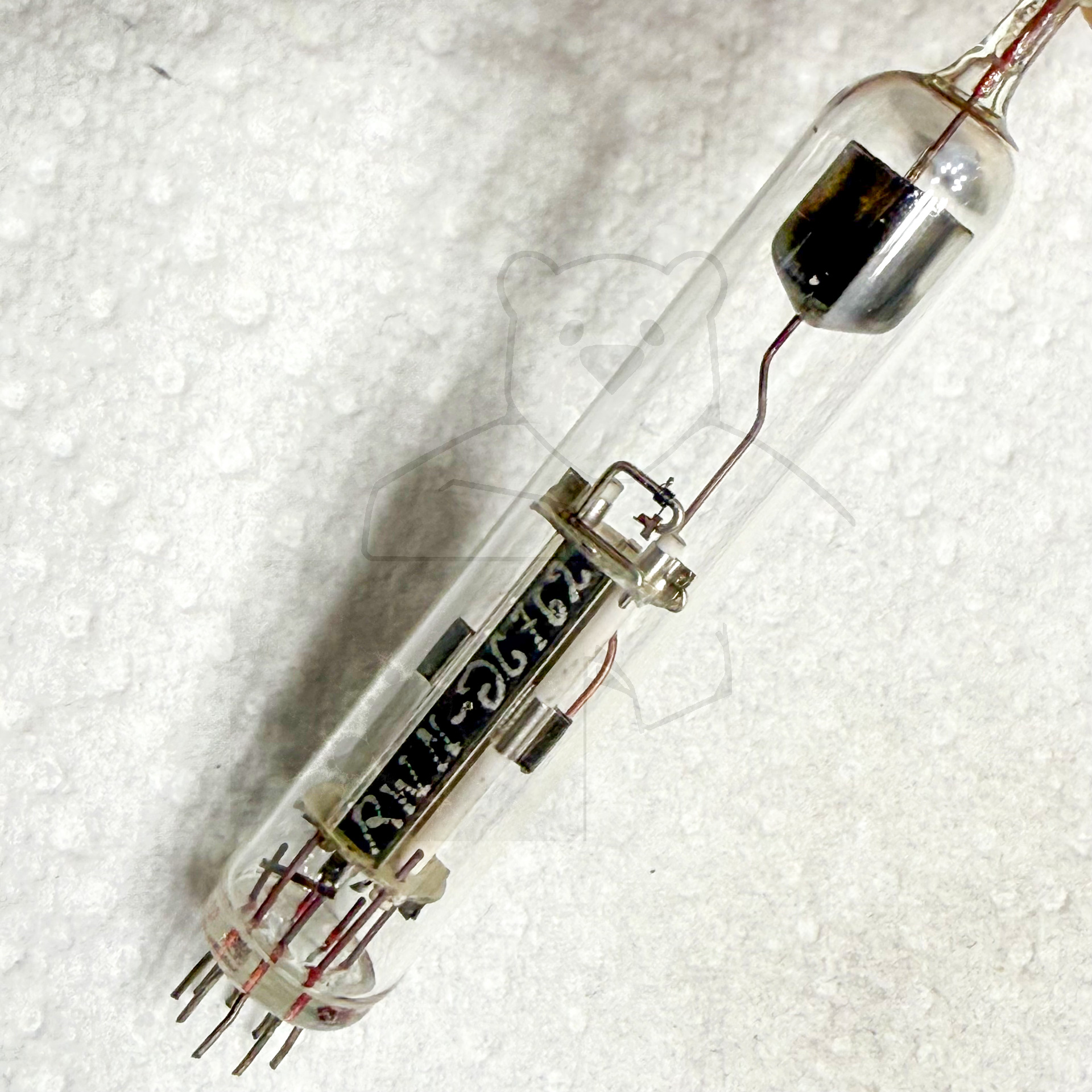

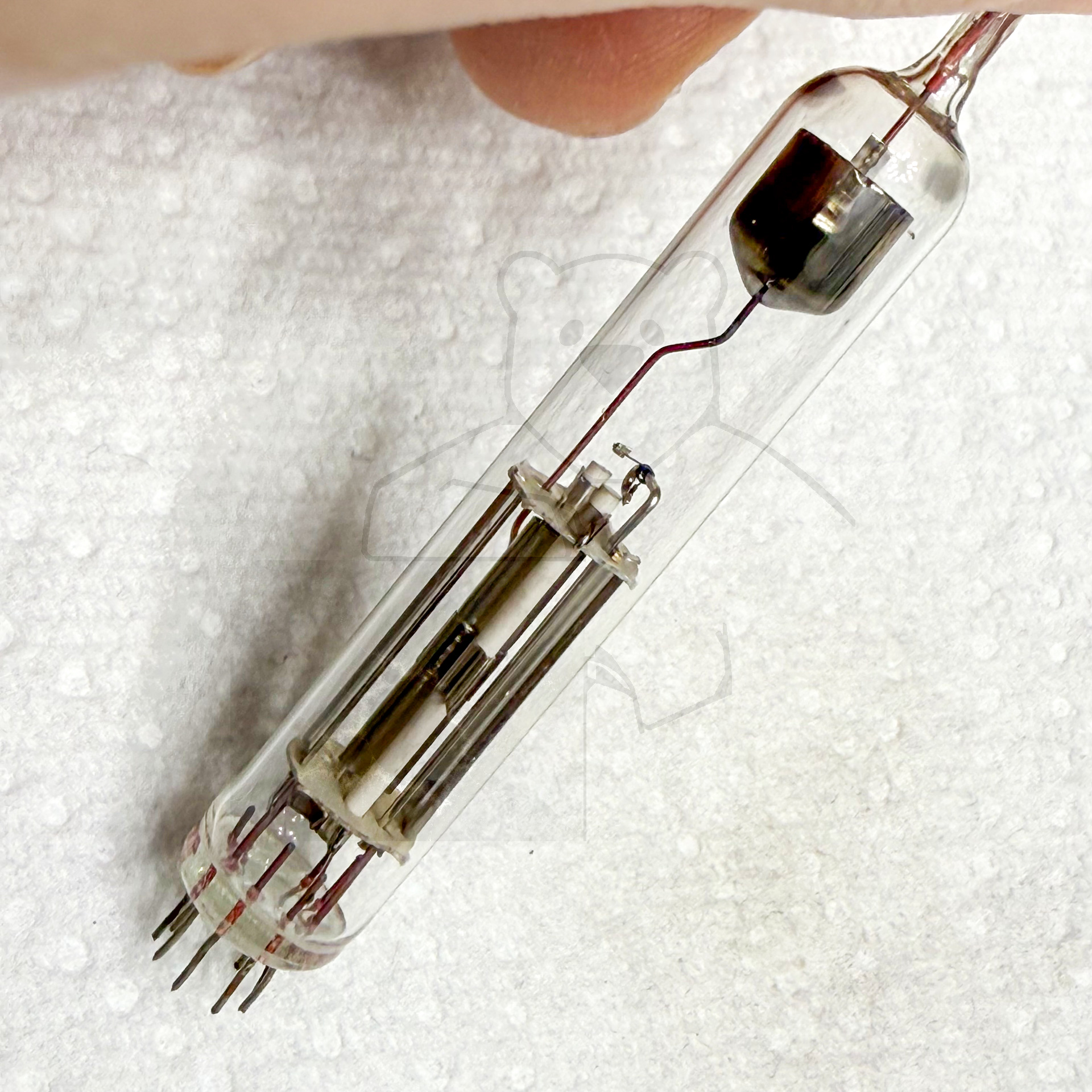

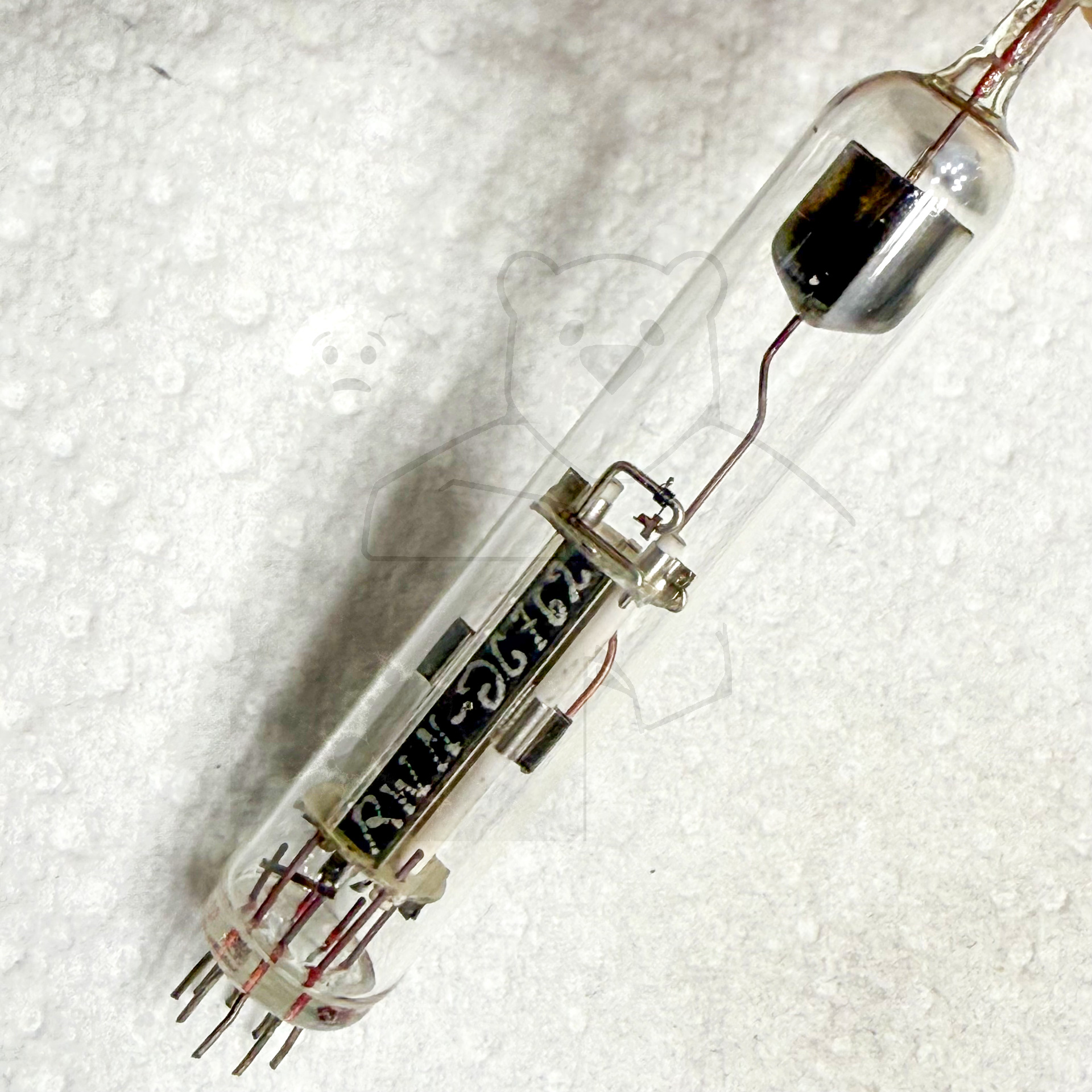

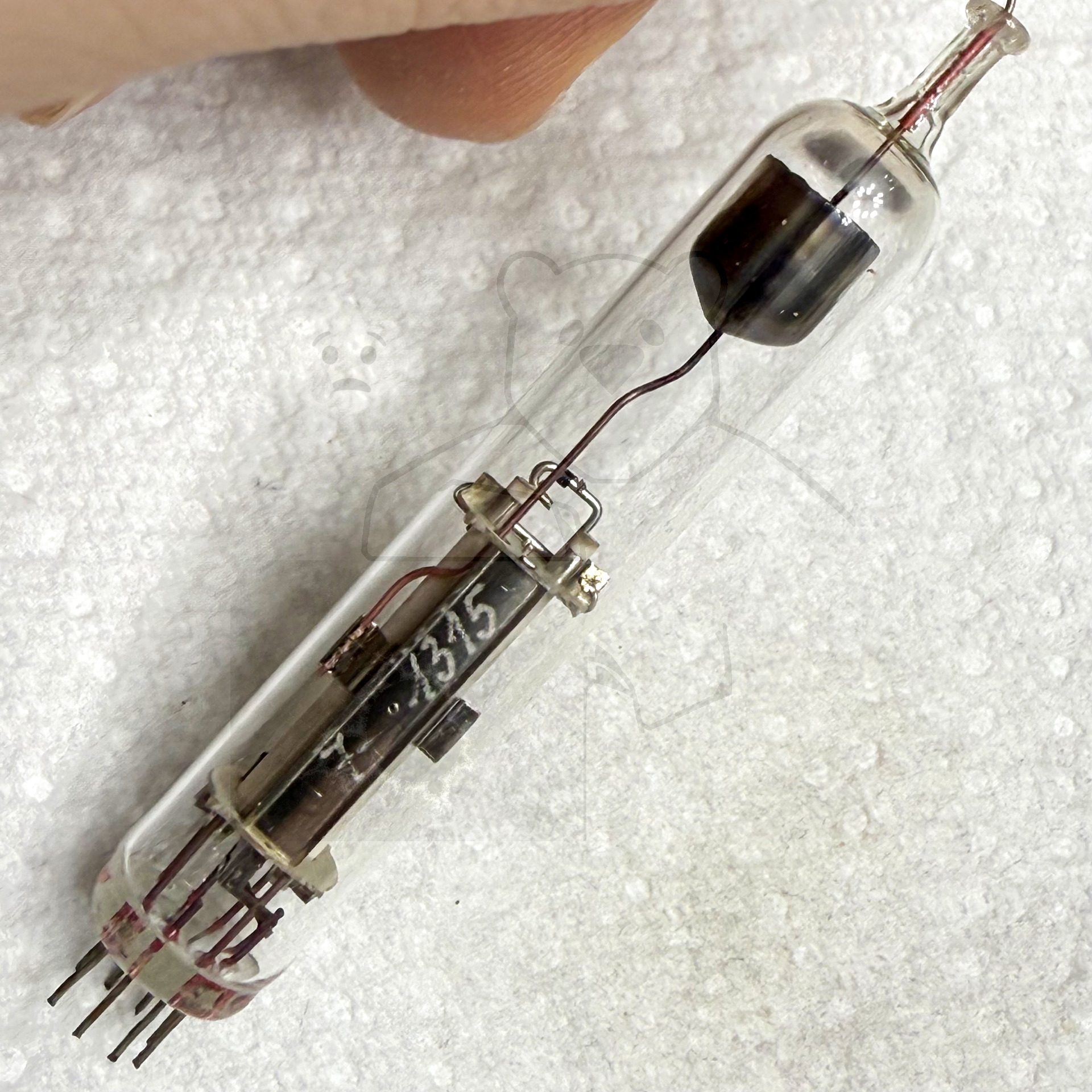

Daten und Bilder der Röhre: DC762

🔎 Beschreibung der Röhre: DC762

Name	DC762
Vergleichsname
Heizspannung (Volt)	1,1
Heizstrom (Ampère)	0,013
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:46:36

🔎 Beschreibung der Systeme für die Röhre: DC762

	System 1
Kathode	3
Gitter 1	Anschluß an der Röhrenspritze
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Elektrometer, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

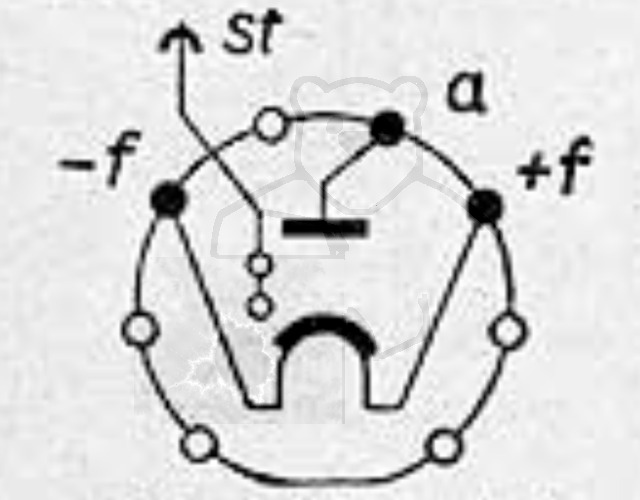

🔎 Sockelschaltung der DC762

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: DC762
Datenblatt DC762.pdf (285 kB)
