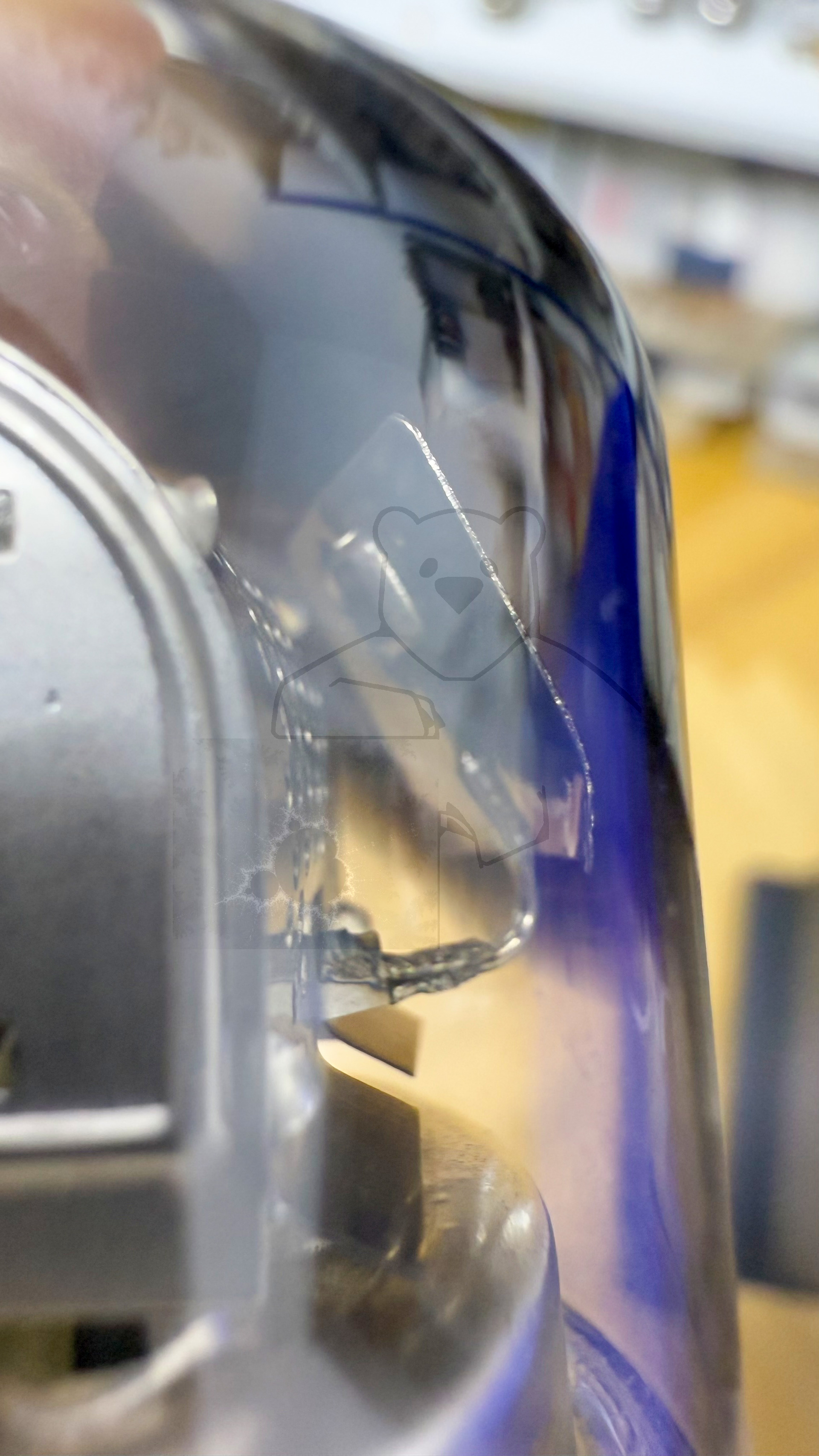

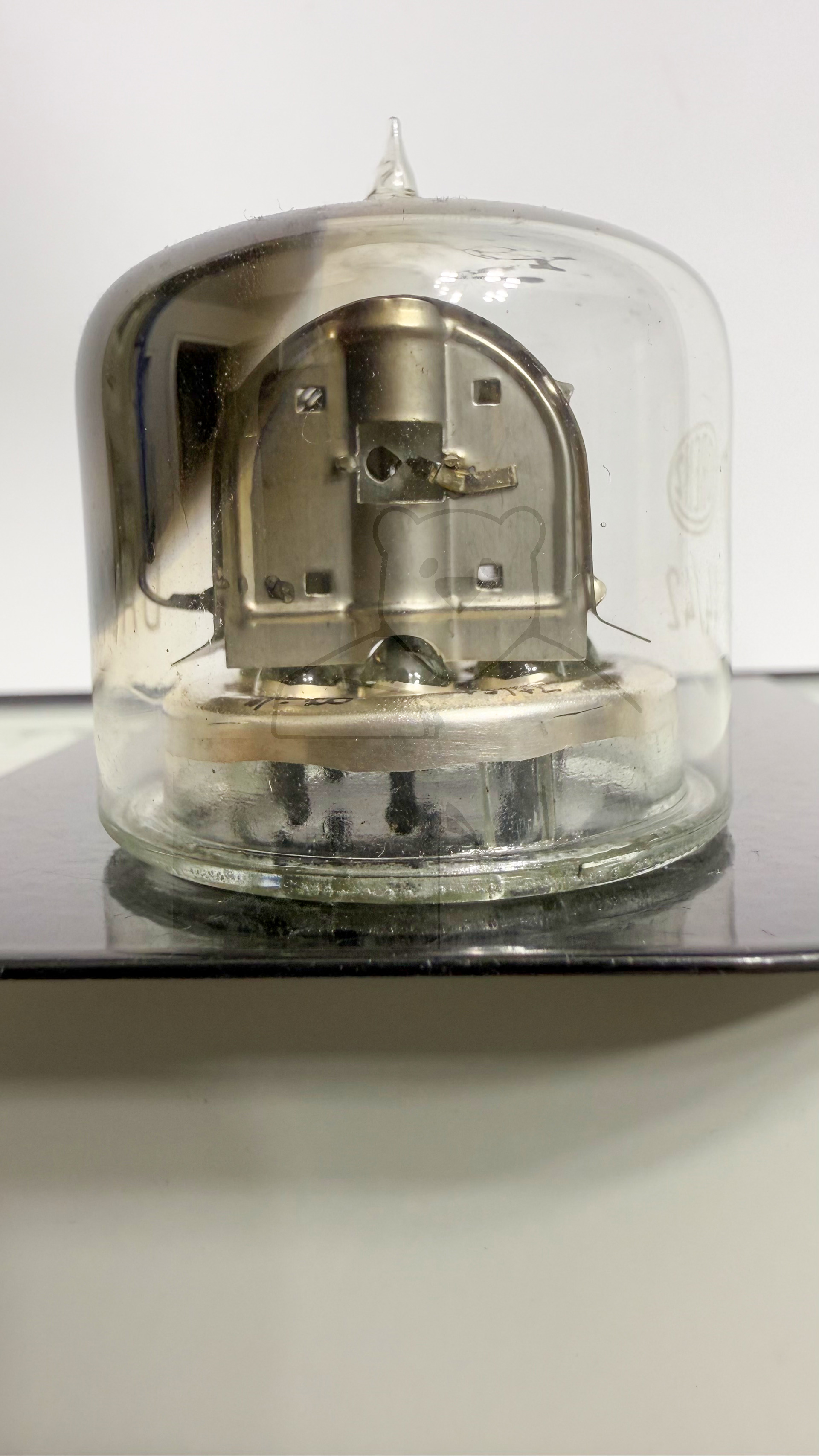

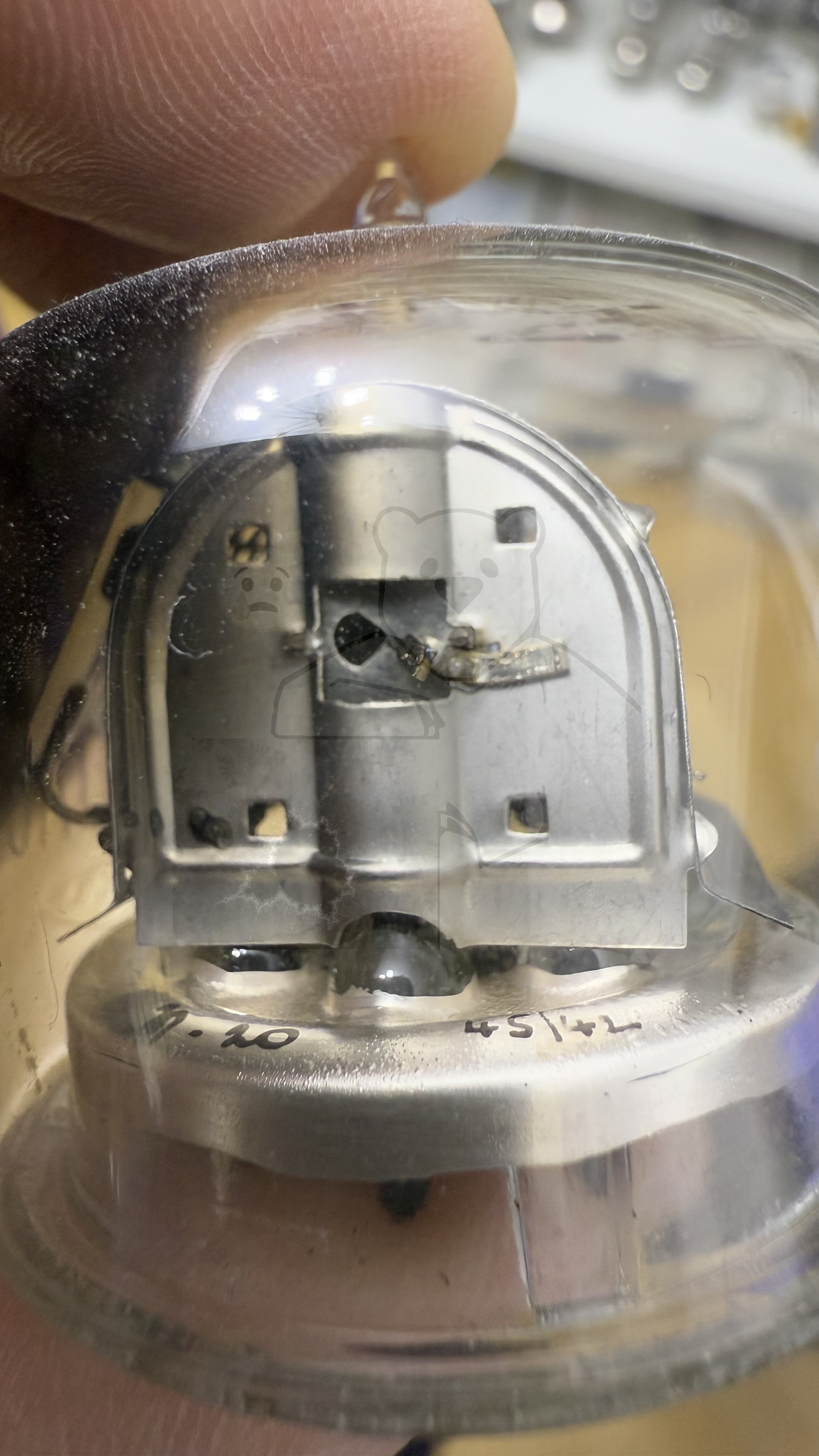

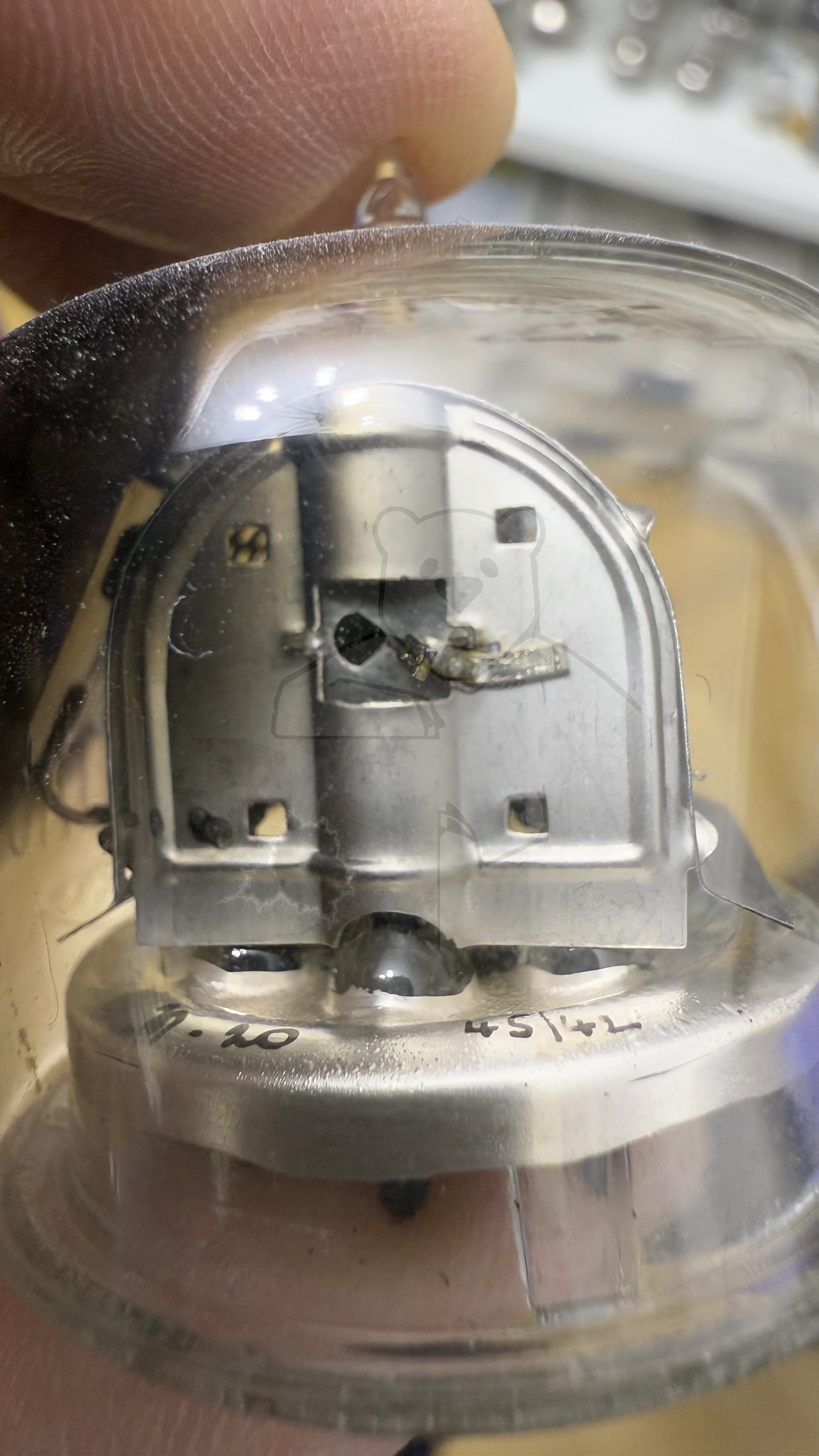

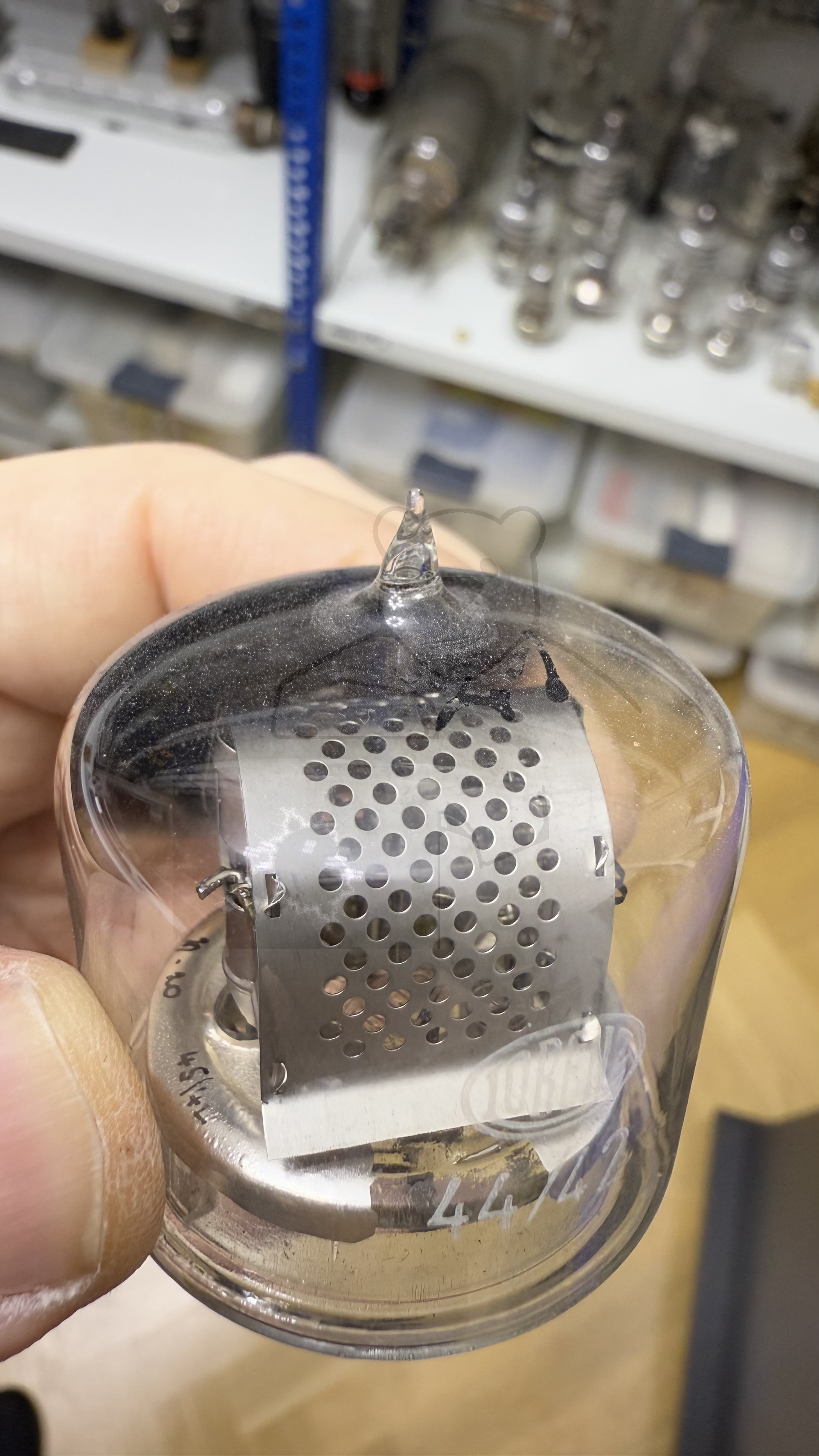

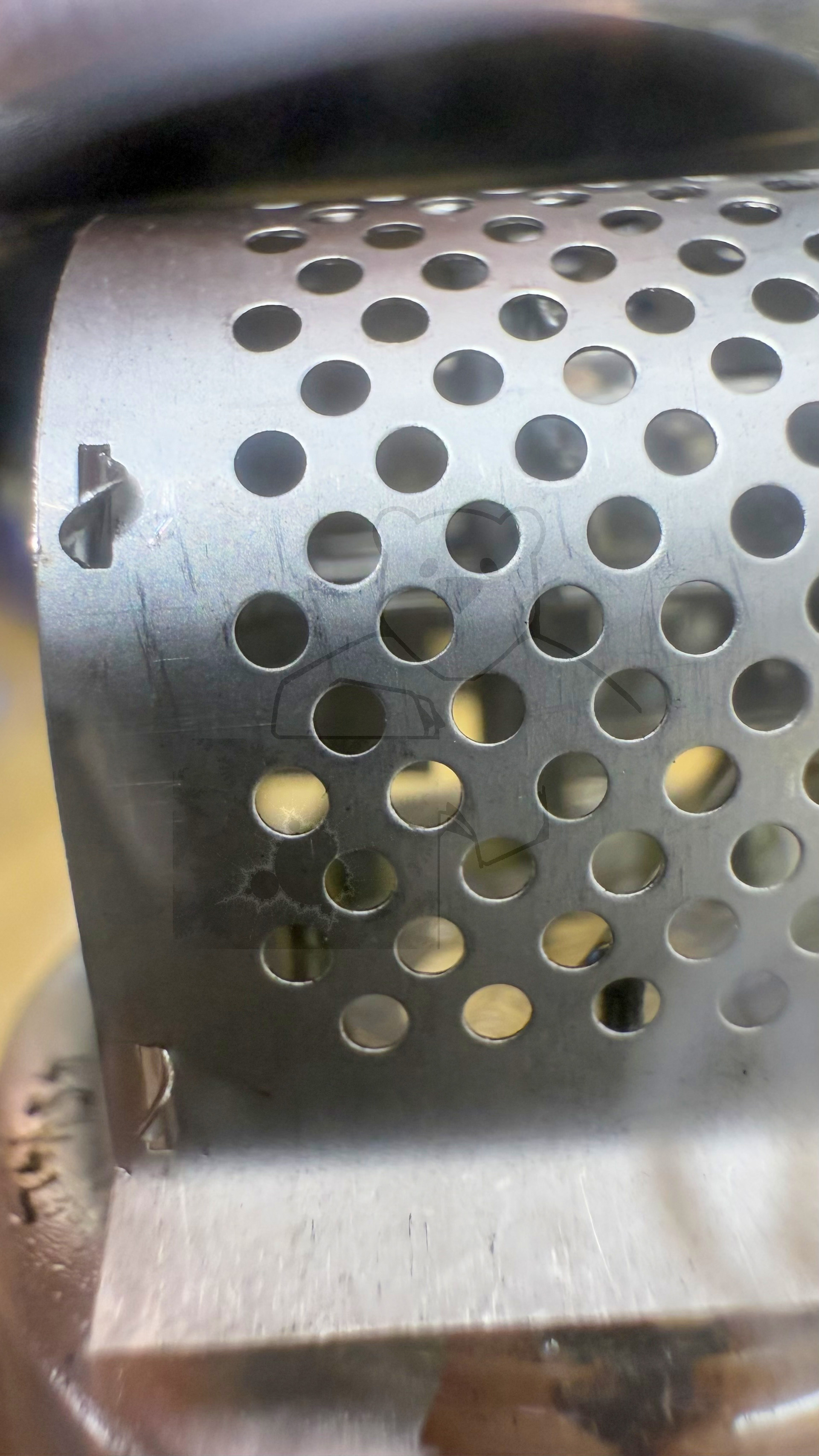

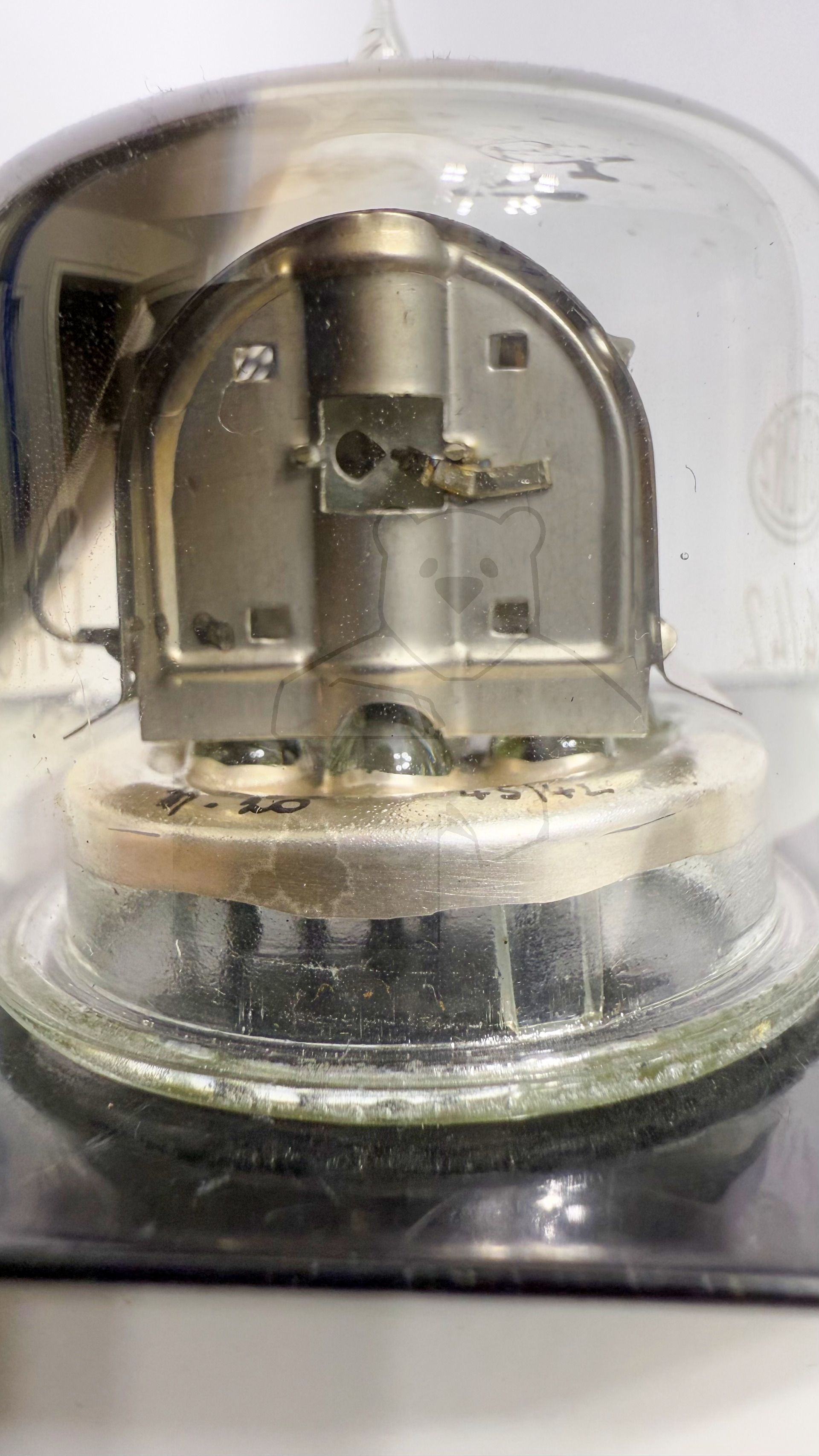

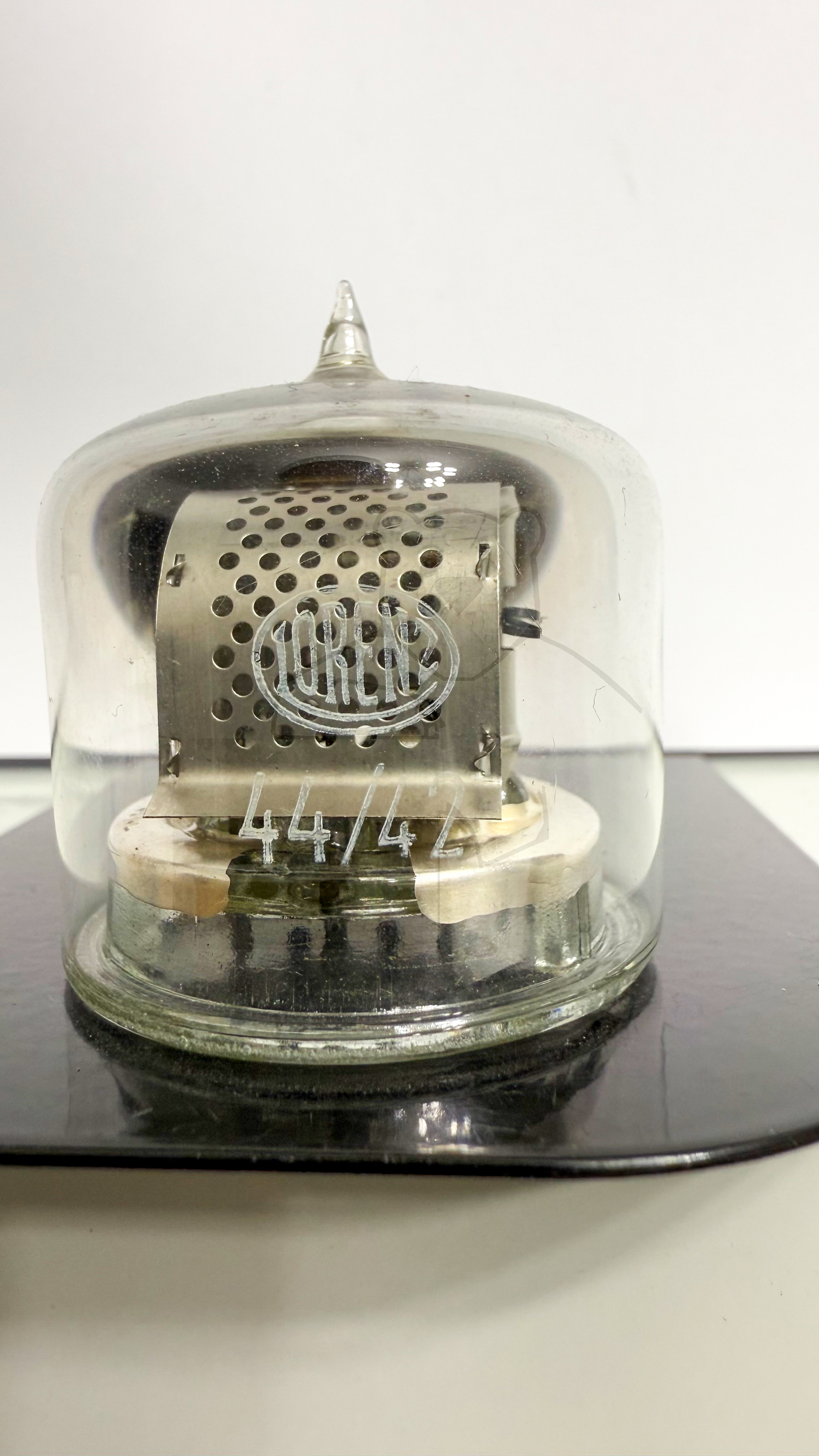

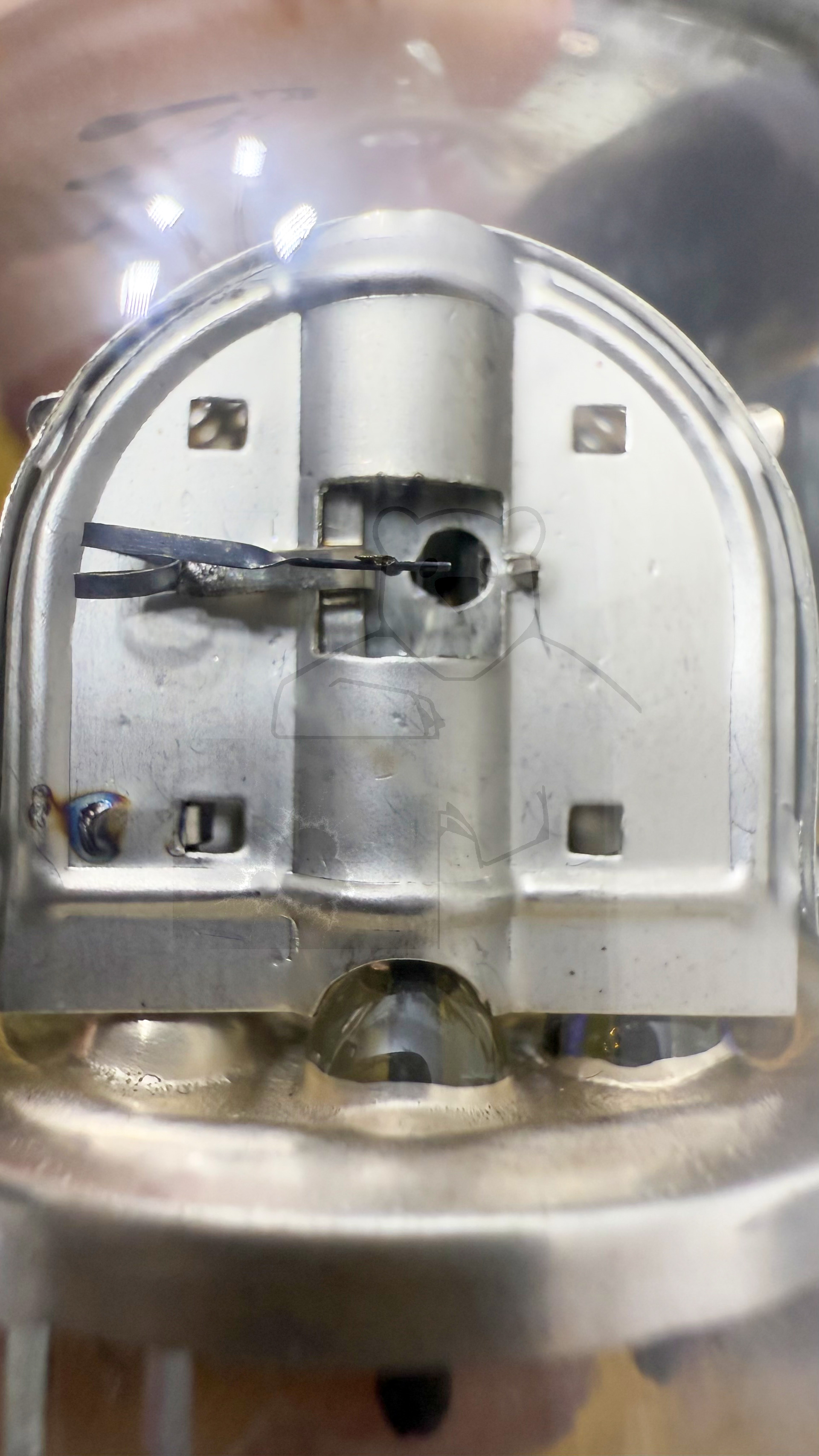

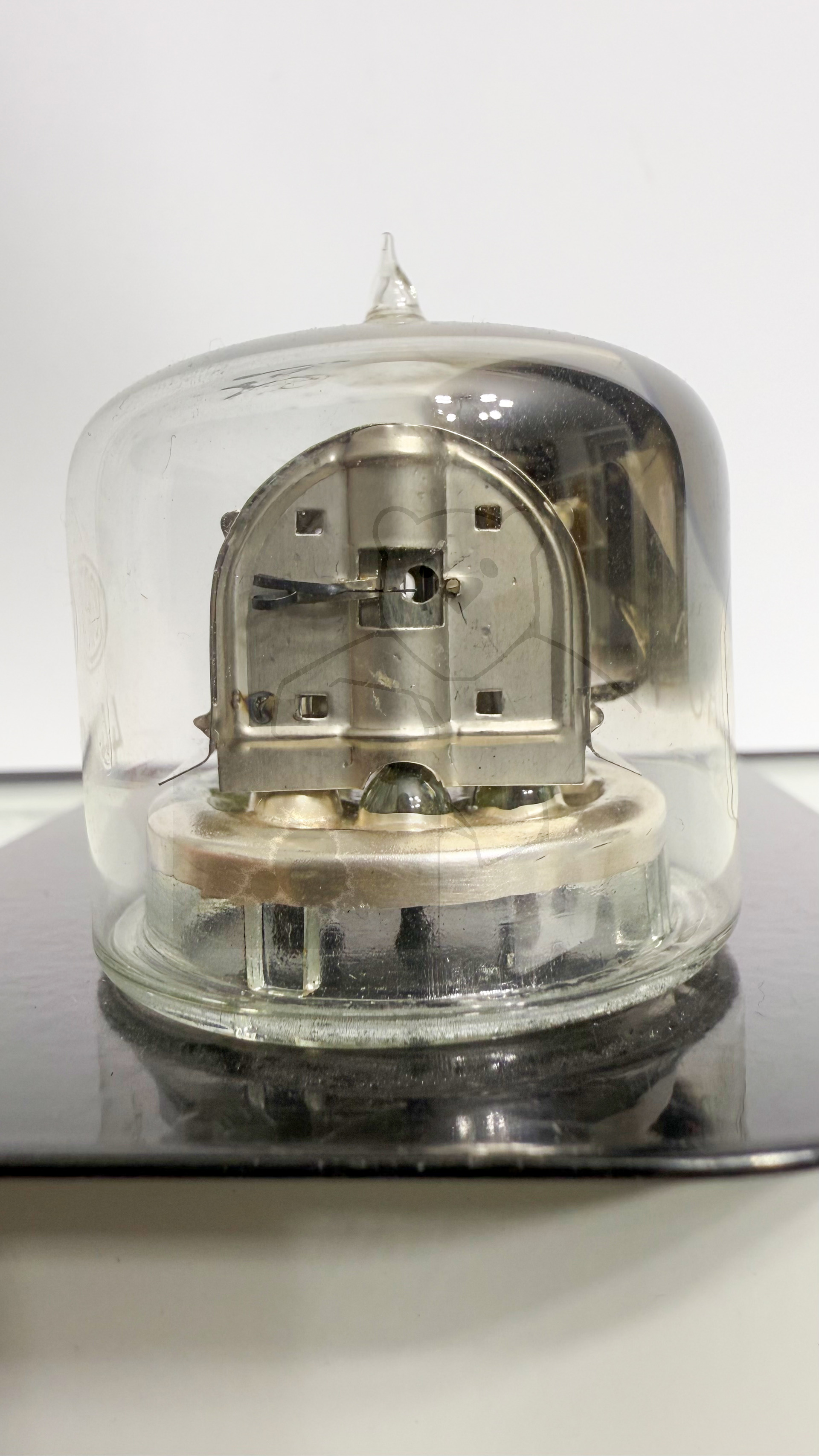

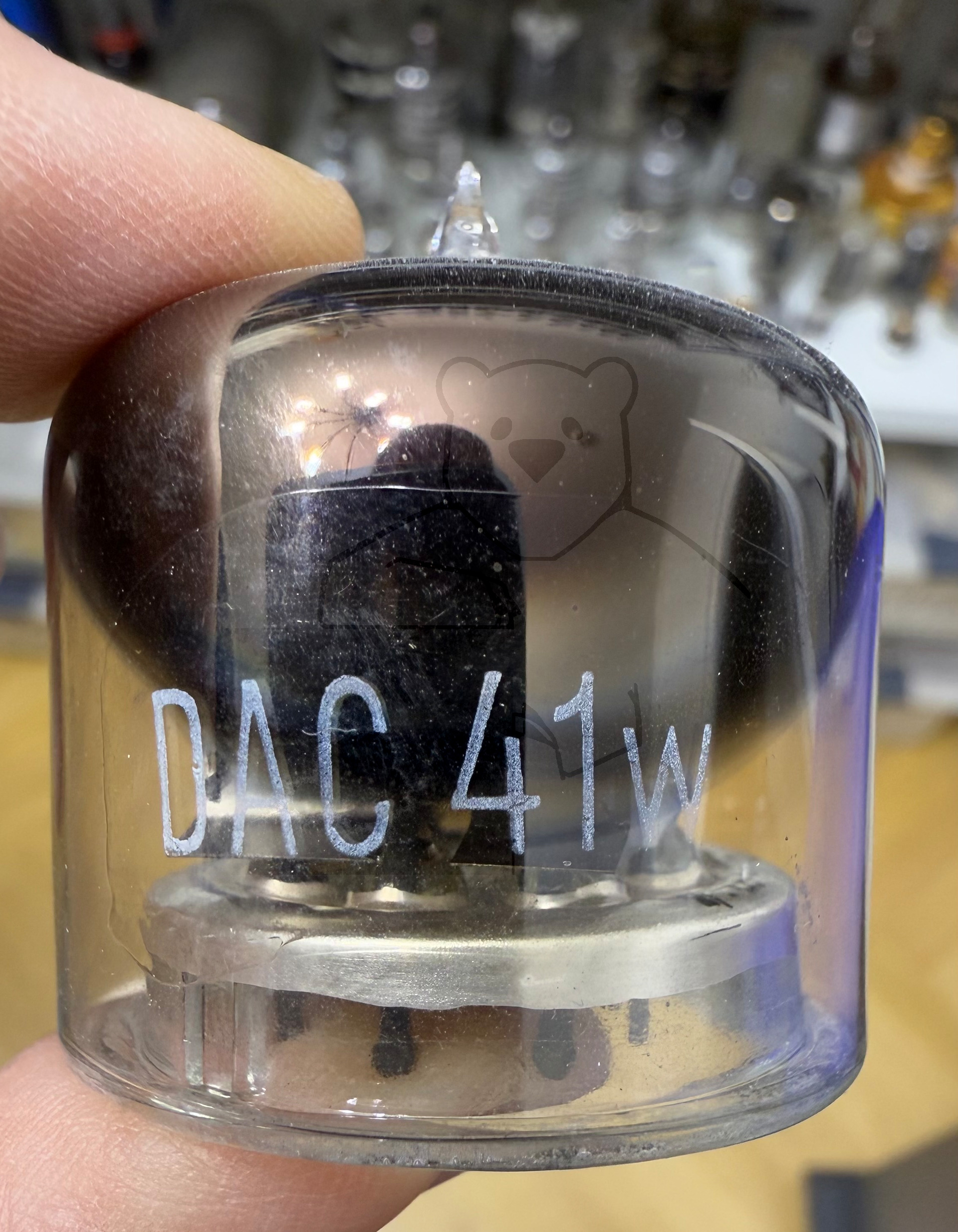

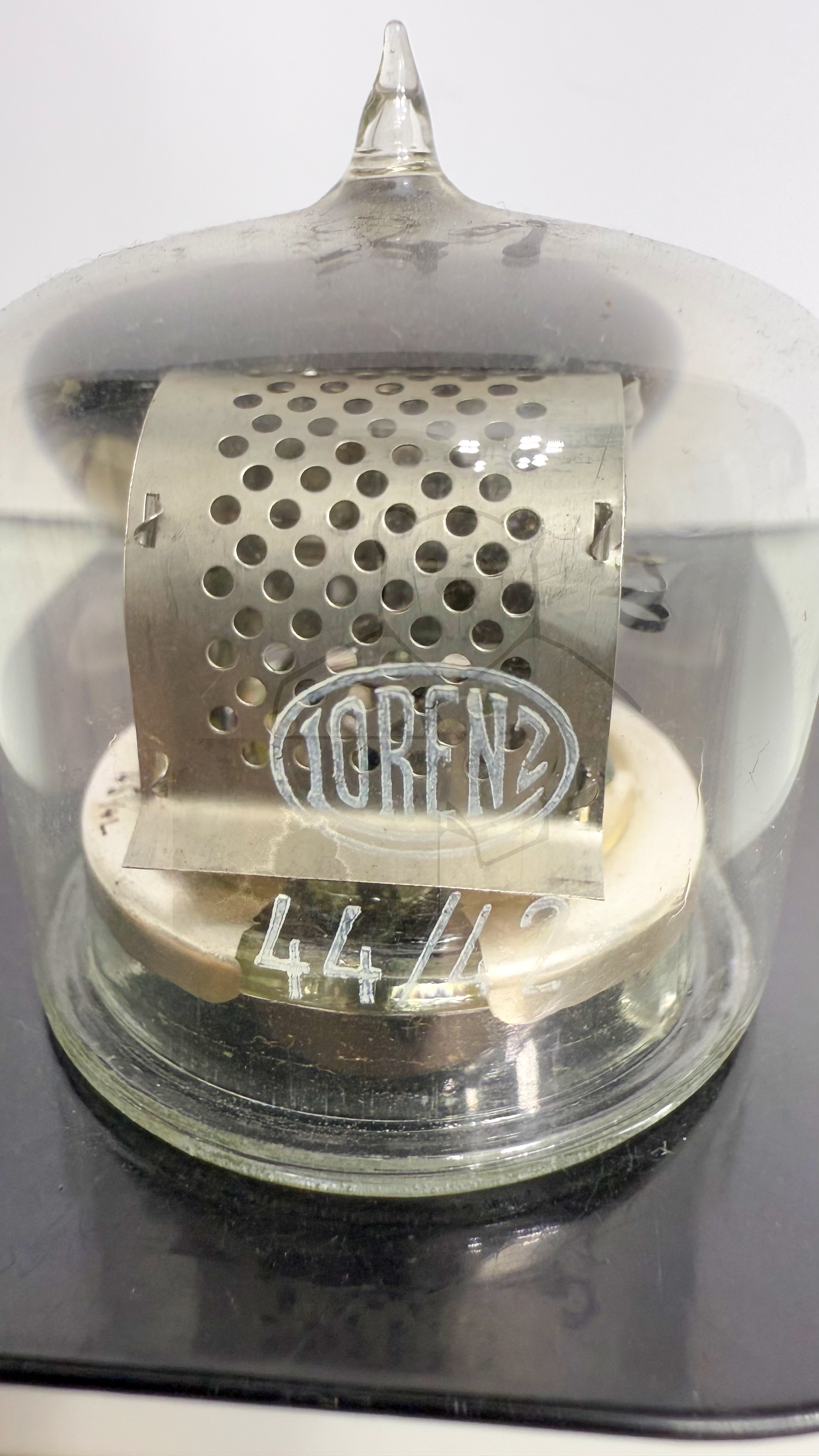

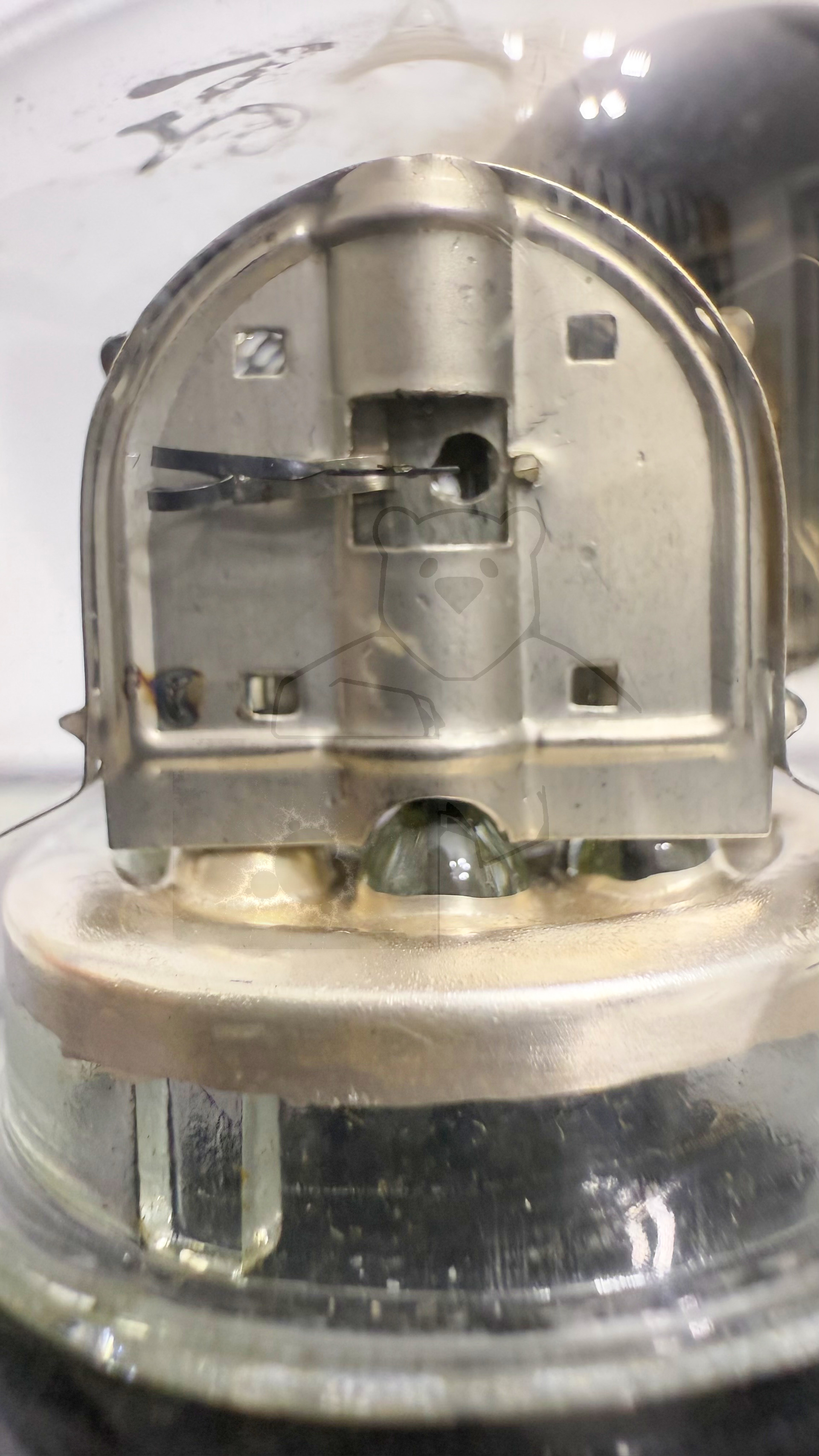

Daten und Bilder der Röhre: DAC41w

🔎 Beschreibung der Röhre: DAC41w

Name	DAC41w
Vergleichsname
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt

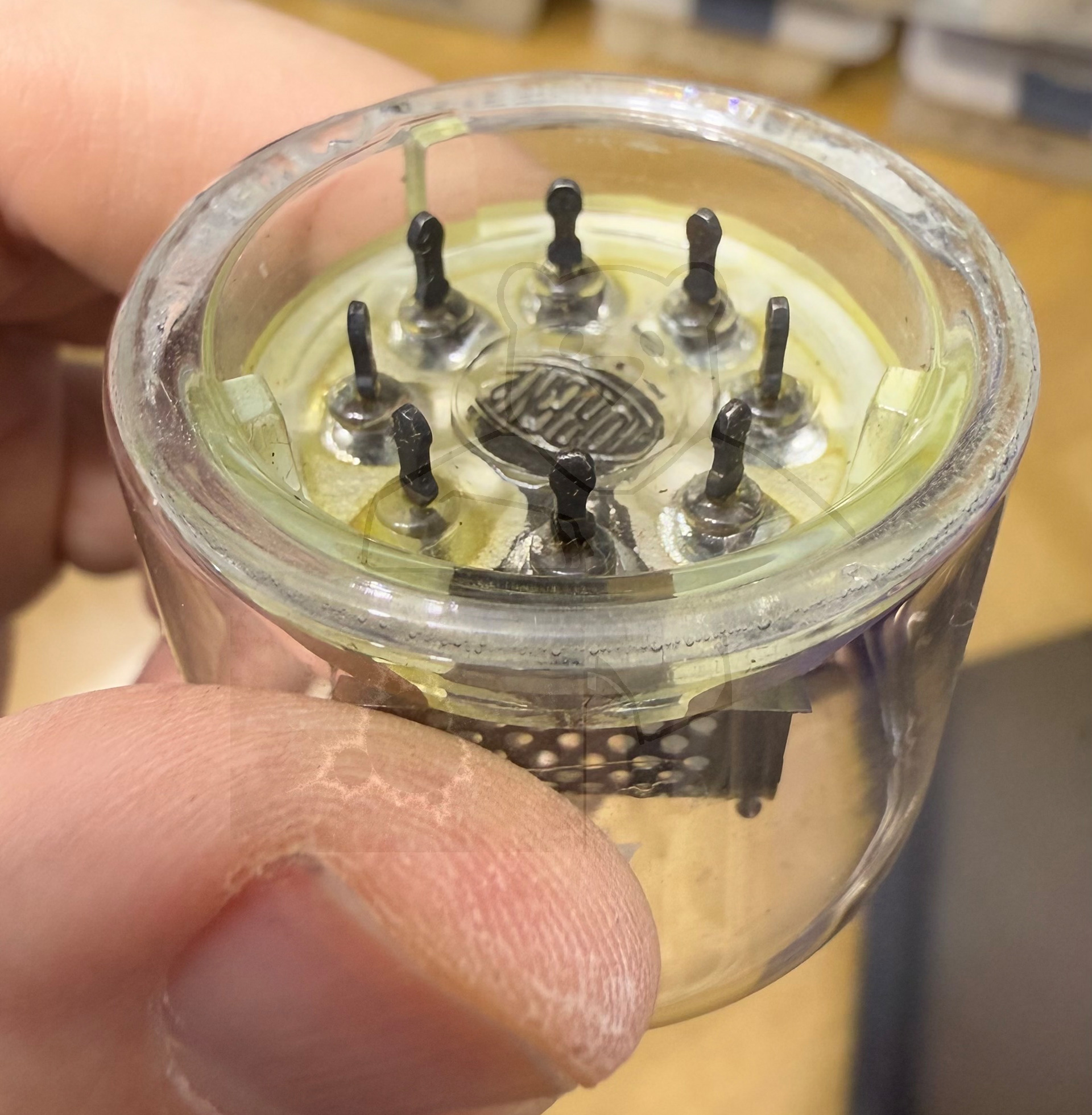

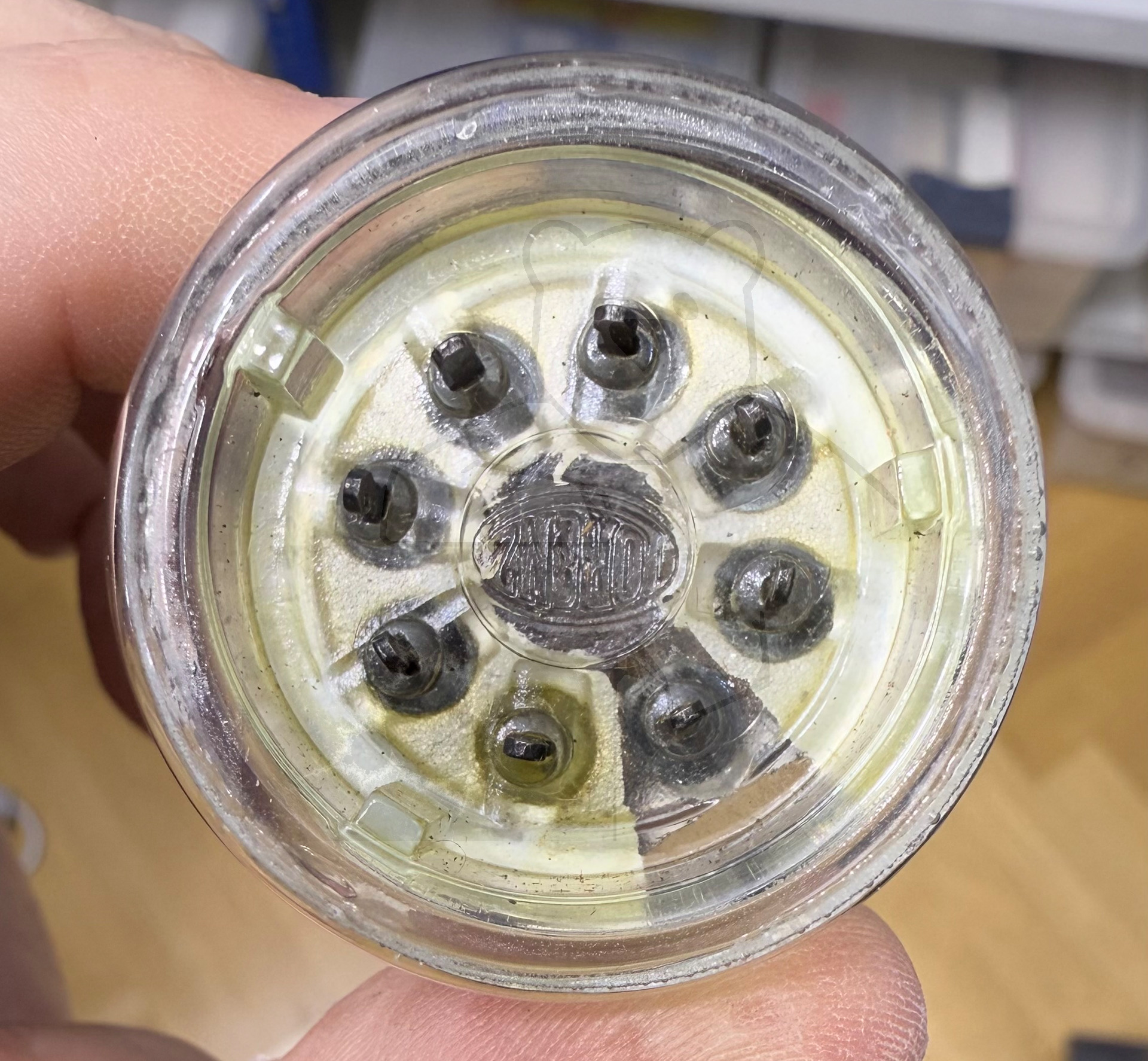

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:29:39

🔎 Beschreibung der Systeme für die Röhre: DAC41w

	System 1	System 2
Kathode	-HS	-HS
Gitter 1		G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	D	Atr
Anode 2
Leuchtschirm
Heizung	-HS, +H	-HS, +H
Abschirmung
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

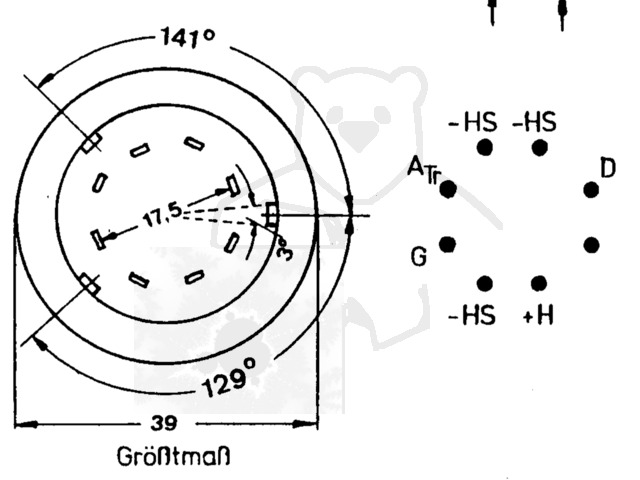

🔎 Sockelschaltung der DAC41w

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: DAC41w
Datenblatt DAC41W Lorenz [www.tubedata.info].pdf (94 kB)
