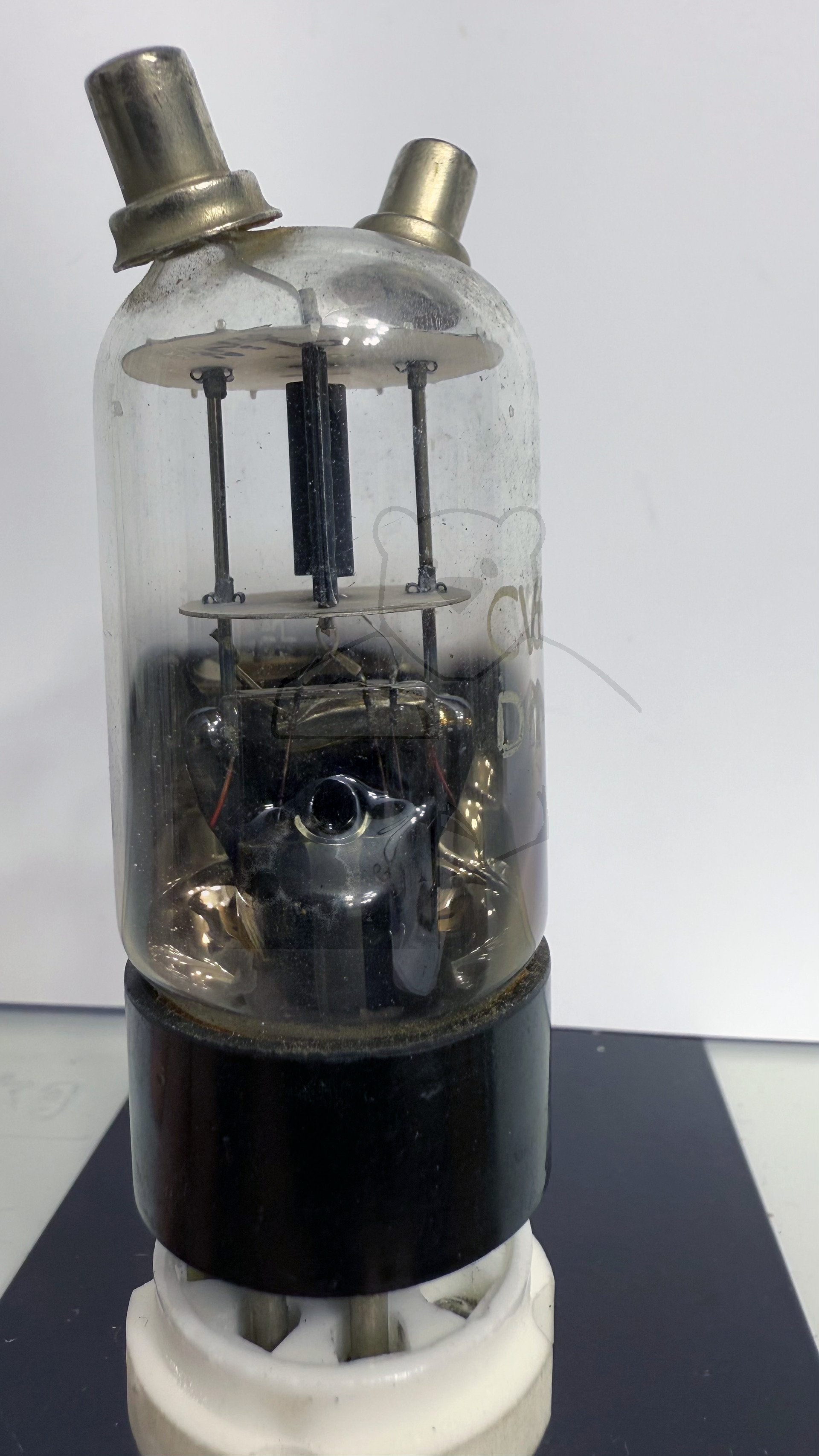

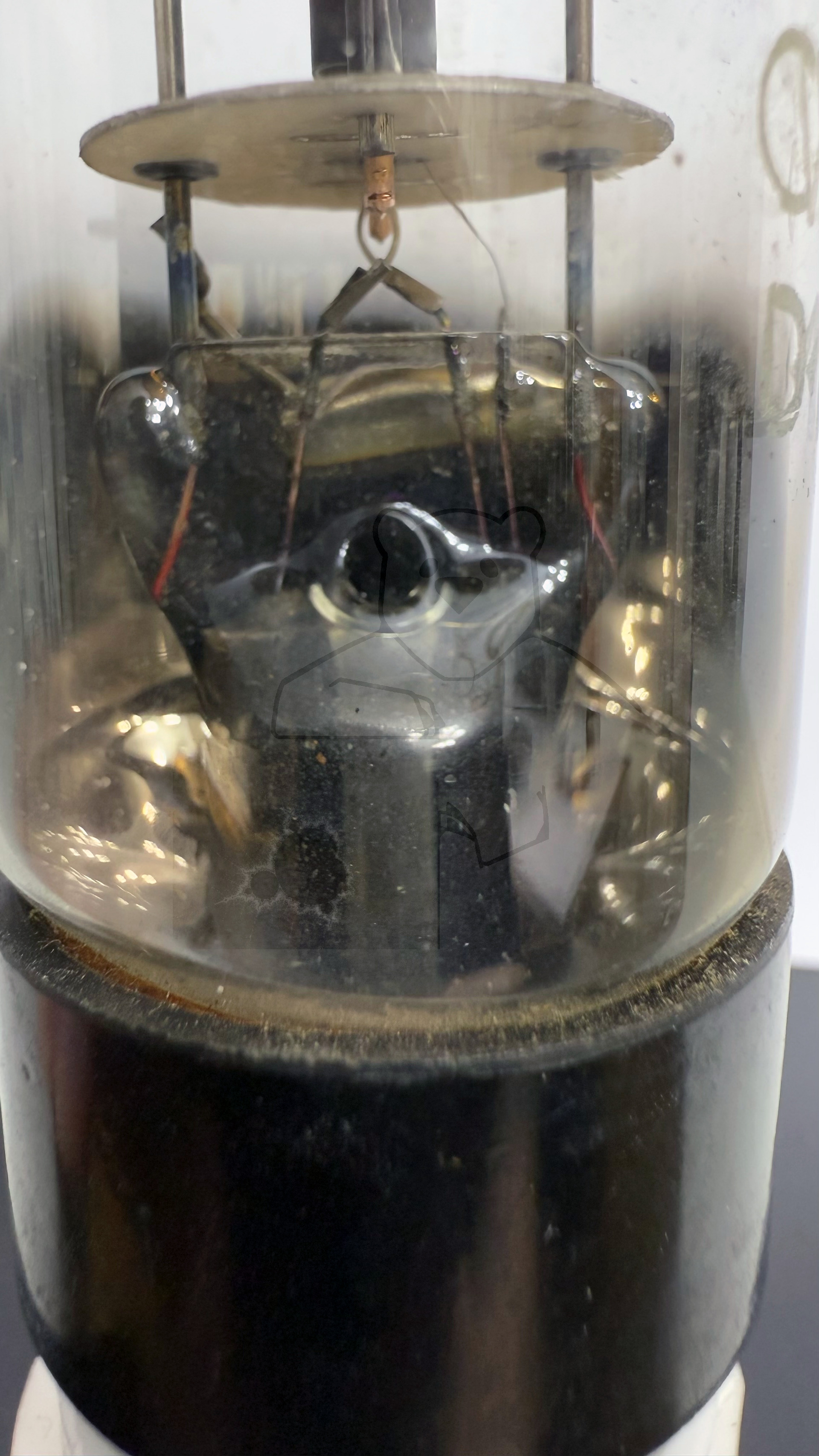

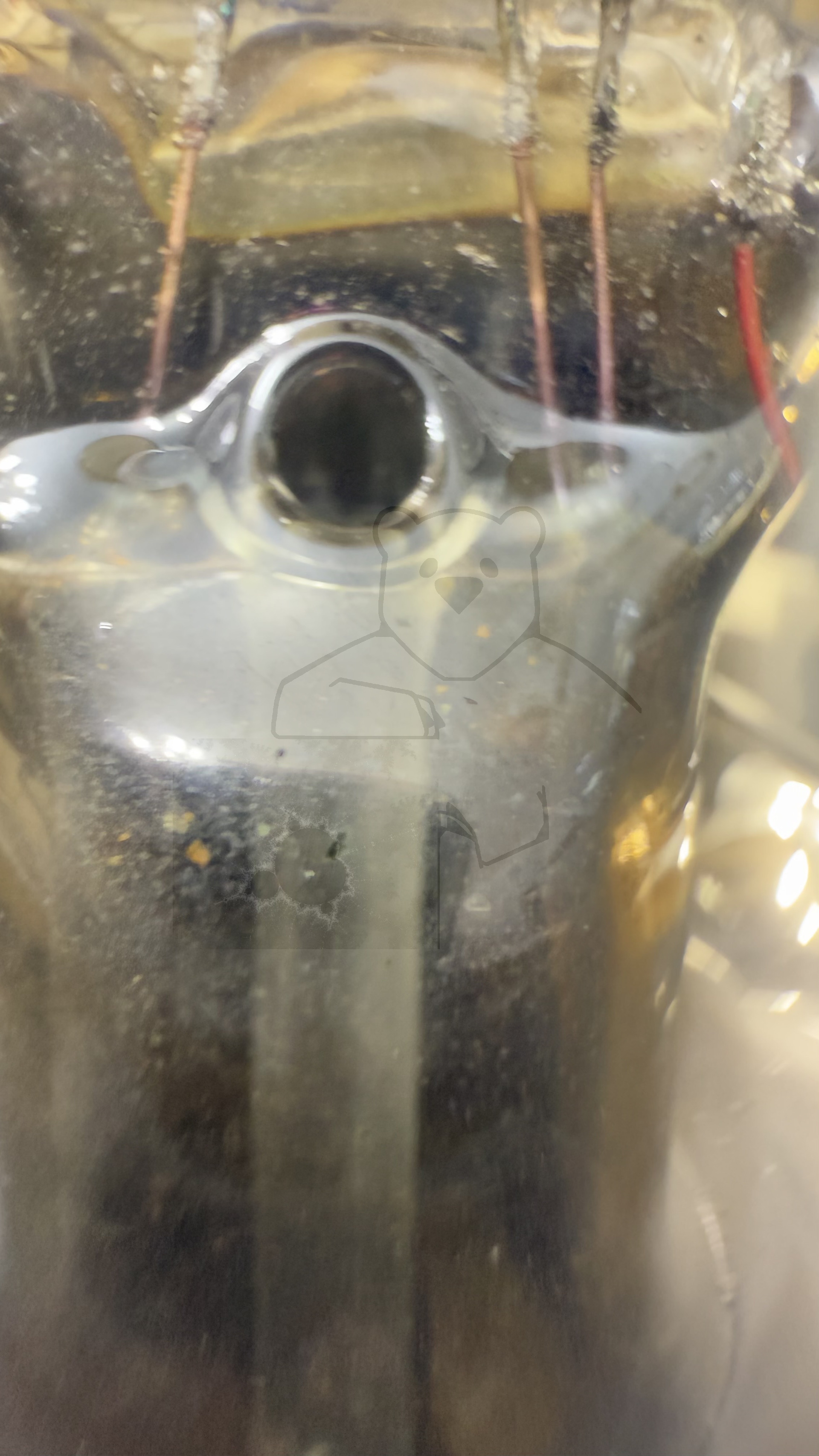

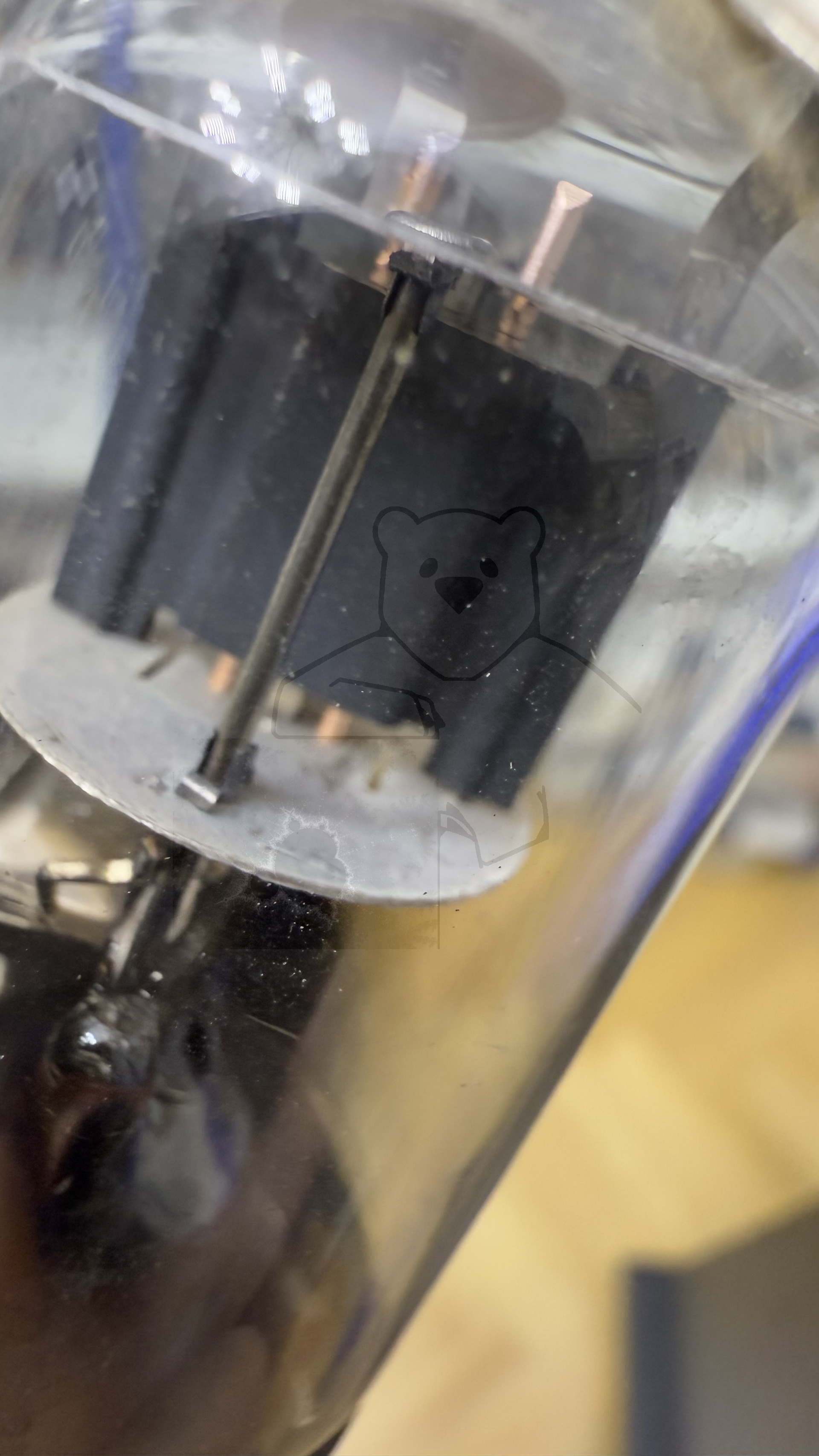

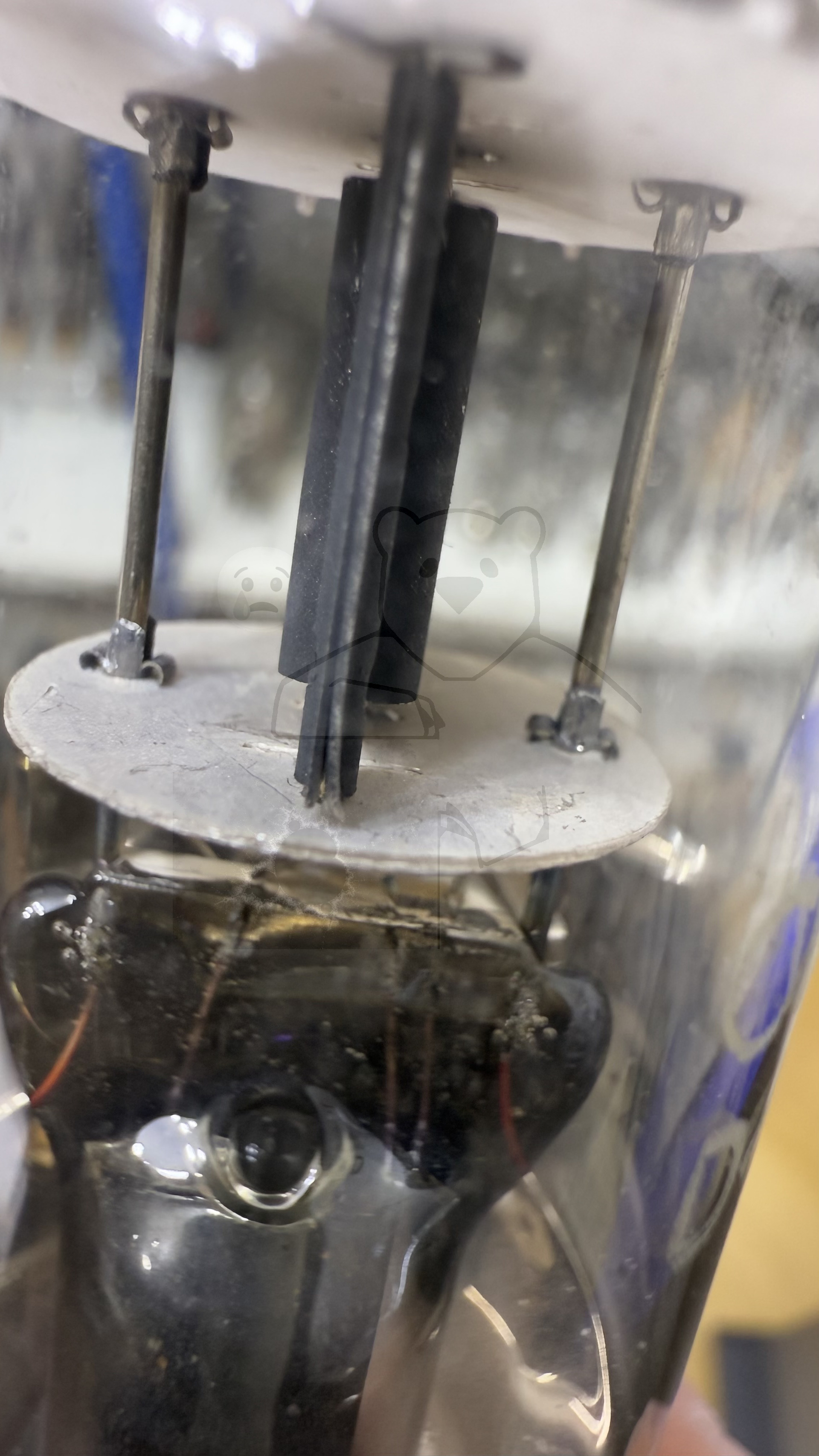

Daten und Bilder der Röhre: CV6

🔎 Beschreibung der Röhre: CV6

Name	CV6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

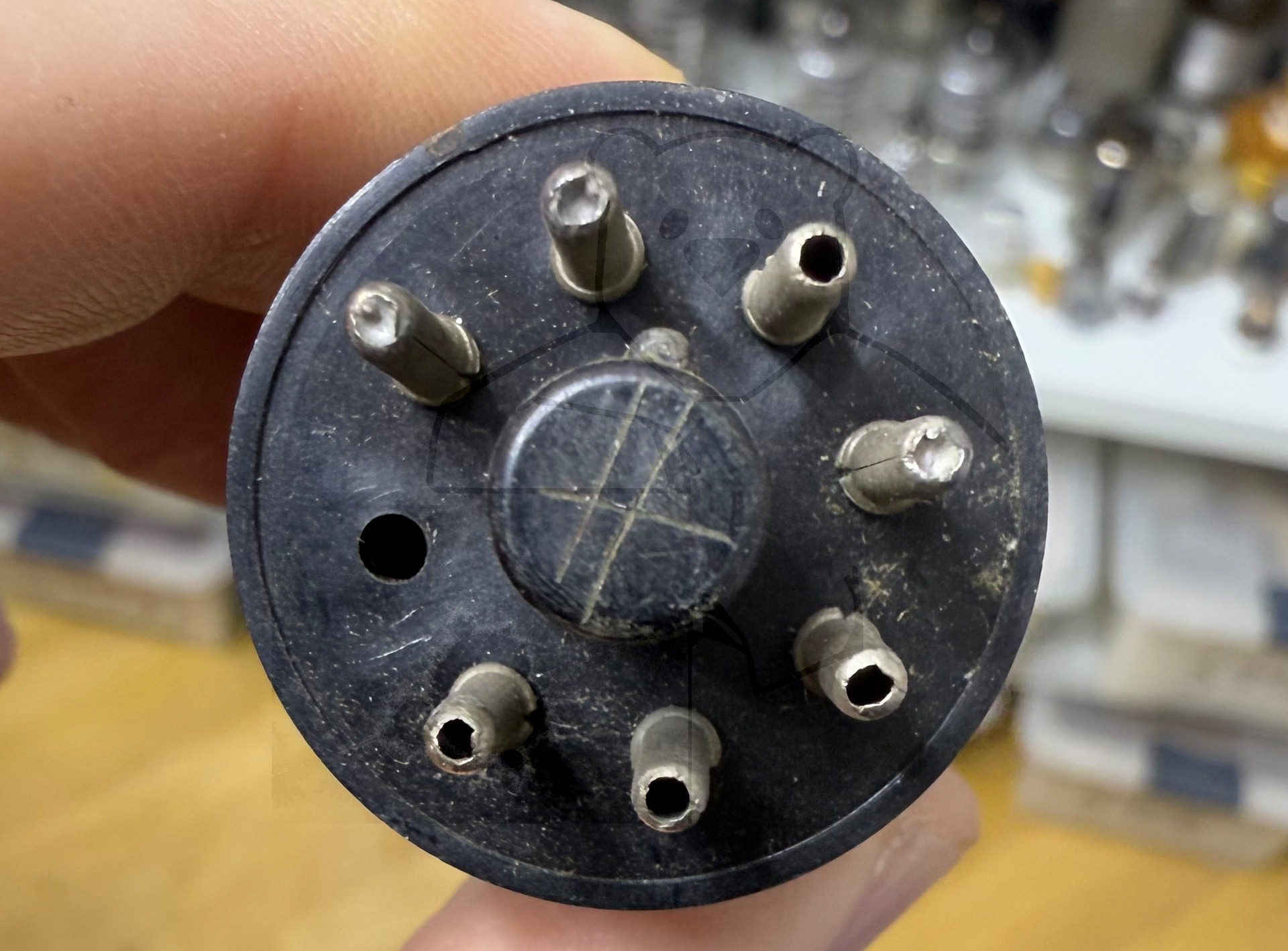

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.06.2017 23:51:15

🔎 Beschreibung der Systeme für die Röhre: CV6

	System 1
Kathode	8
Gitter 1	Kappe1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kapp2
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

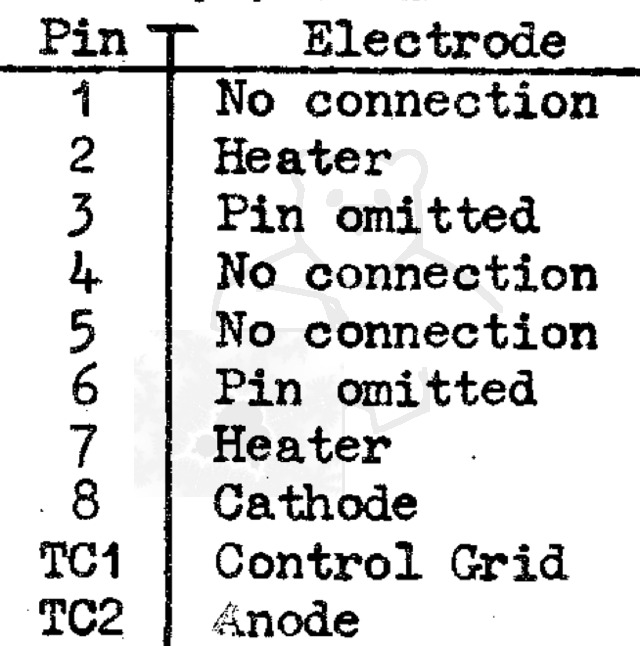

🔎 Sockelschaltung der CV6

Bildquelle: Britische 'Common Valve' Datenblatt

🔎 Datenblätter zur Röhre: CV6
Datenblatt CV6 (Britische 'Common Valve' Bezeichnung) [www.tubedata.info].pdf (144 kB)
