Daten und Bilder der Röhre: CL4

🔎 Beschreibung der Röhre: CL4

Name	CL4
Vergleichsname
Heizspannung (Volt)	33
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:09:04

🔎 Beschreibung der Systeme für die Röhre: CL4

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

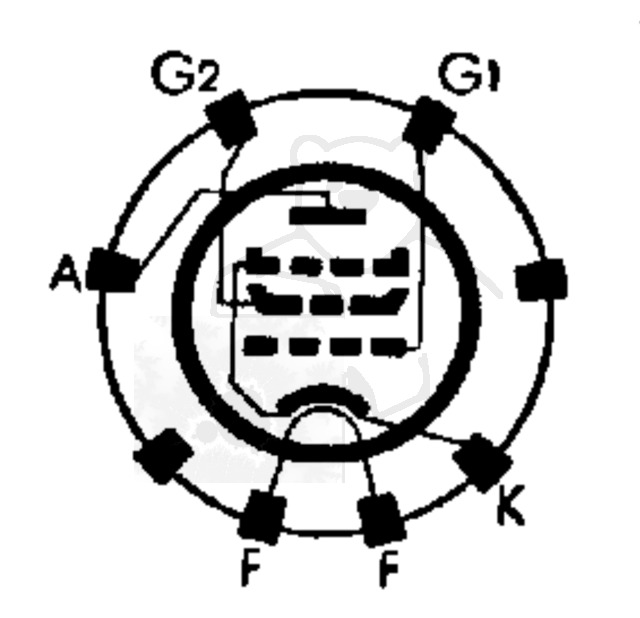

🔎 Sockelschaltung der CL4

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CL4
Anwendung CL4 Telefunken.pdf (1585 kB)
Anwendung CL4 Version 1.pdf (159 kB)
Anwendung CL4 Version 2 [www.tubedata.info].pdf (205 kB)
Datenblatt CL4 Miniwatt [www.tubedata.info].pdf (128 kB)
Datenblatt CL4 Mullard [www.tubedata.info].pdf (230 kB)
Datenblatt CL4 Philips.pdf (39 kB)
Datenblatt CL4 RFT [www.tubedata.info].pdf (72 kB)
Pruefkarte CL4 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte CL4 - Neuberger RPM370 Roehrenmessgeraet.pdf (240 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: CL4

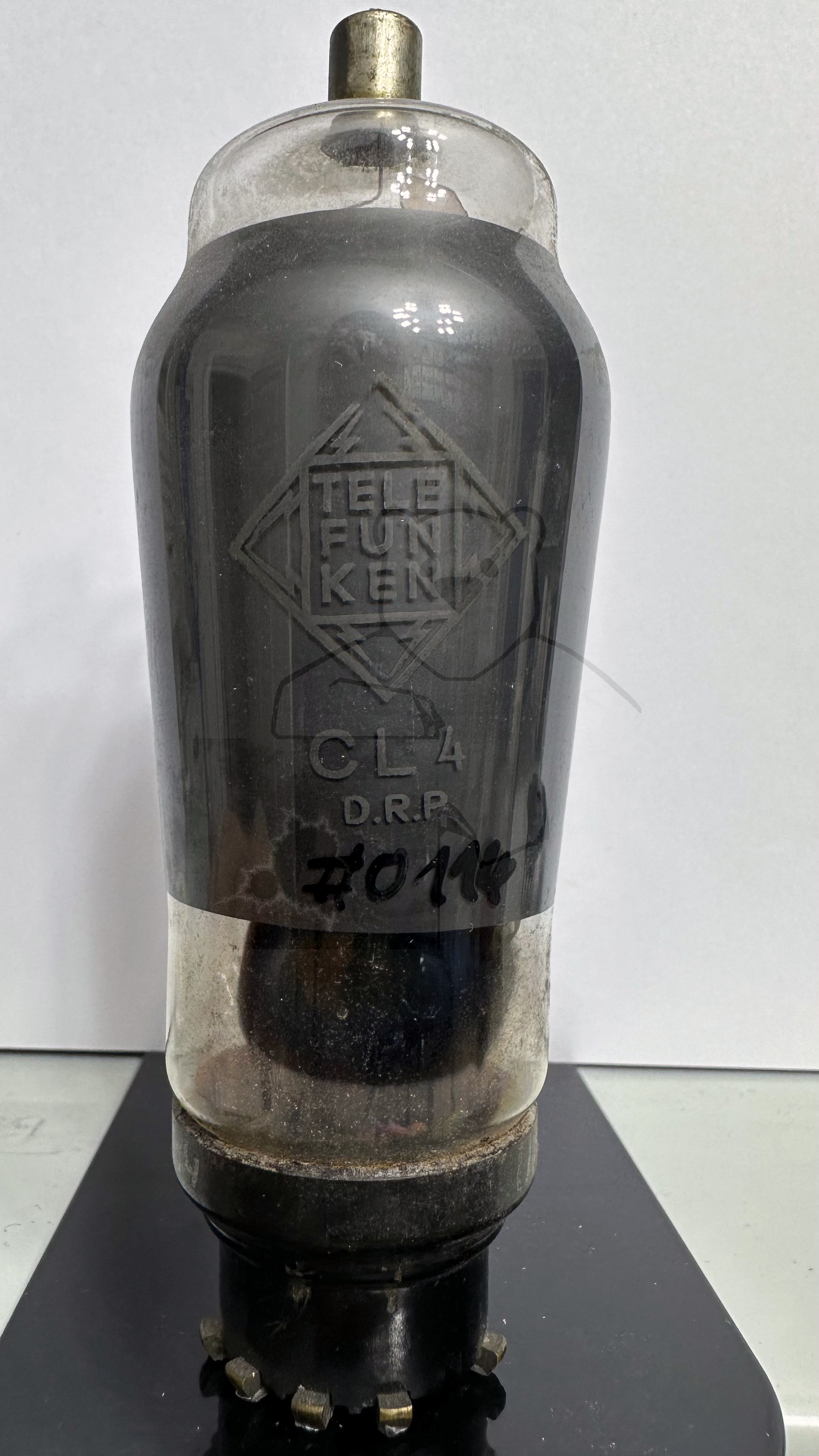

Röhre CL4 #0114 Bild 1

🔎 Alle Röhren vom Typ CL4 in der Sammlung

→ CL4 Inventar: 00114 Hersteller: → Telefunken

→ CL4 Inventar: 06244 Hersteller: → Telefunken
