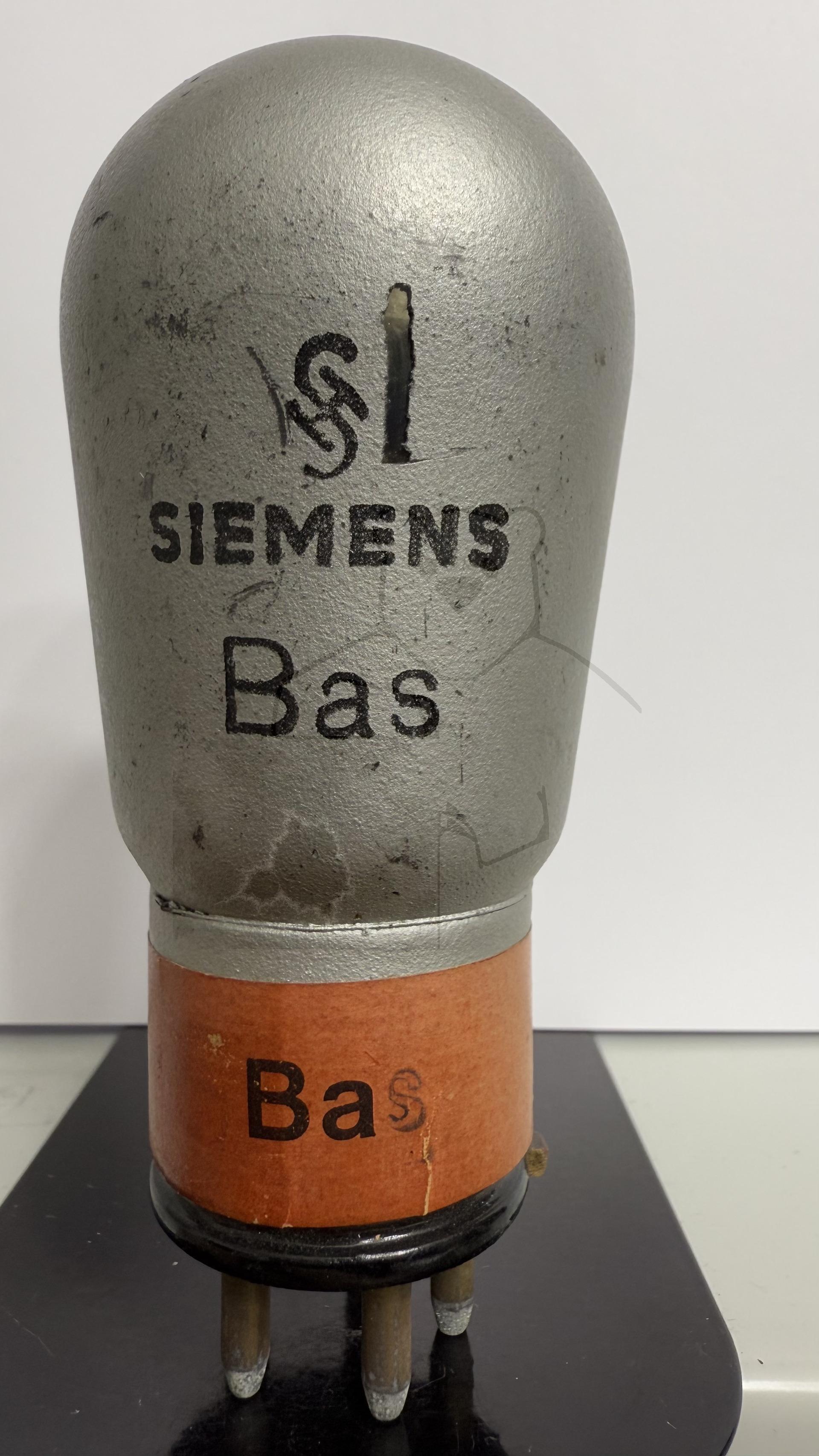

Daten und Bilder der Röhre: Bas

🔎 Beschreibung der Röhre: Bas

Name	Bas
Vergleichsname
Heizspannung (Volt)	3,5
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Zusätzliche Informationen	Dies ist die Abgeschirmte Version der → Ba
Letzte Änderung	06.06.2018 23:58:30

🔎 Beschreibung der Systeme für die Röhre: Bas

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung	4
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

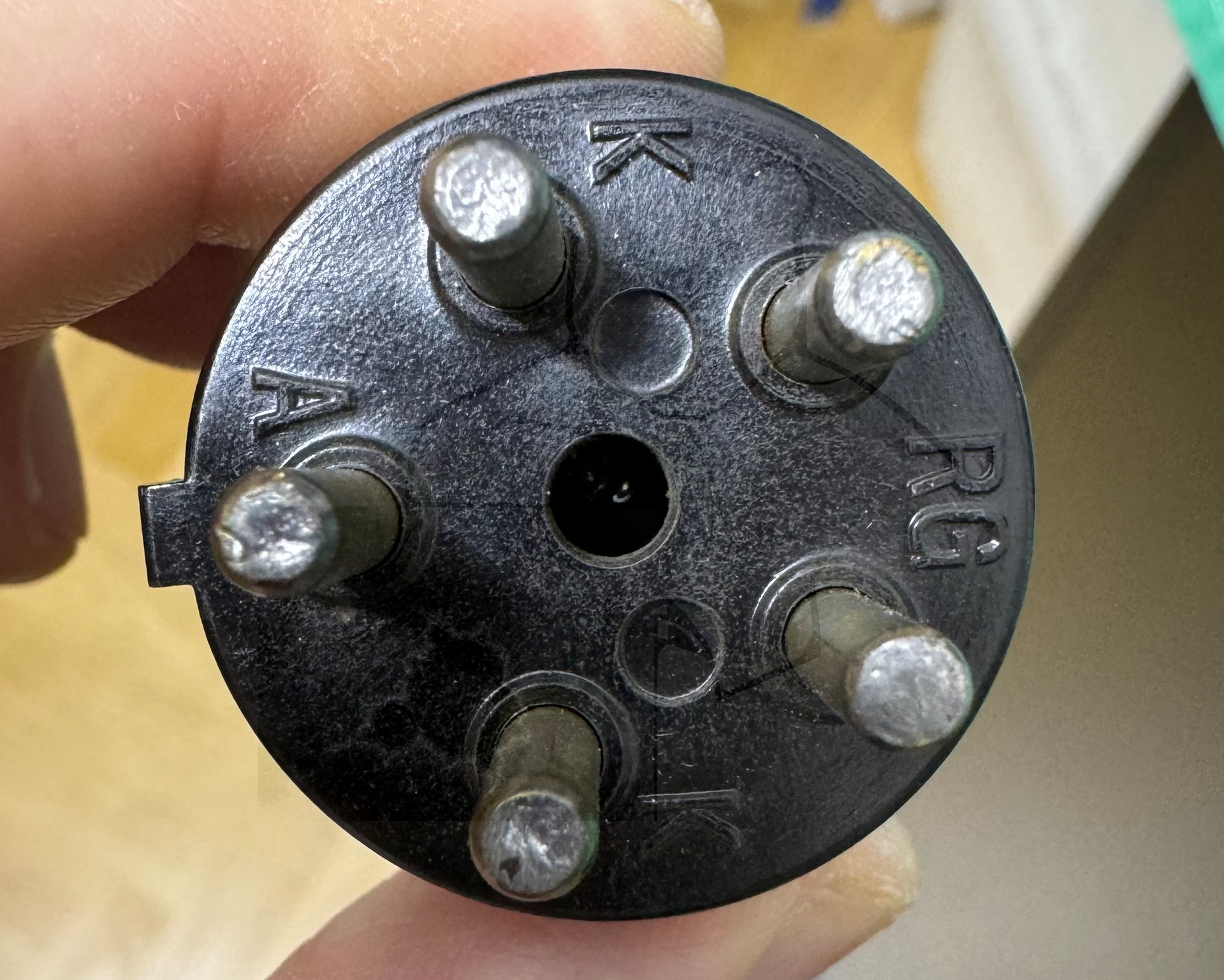

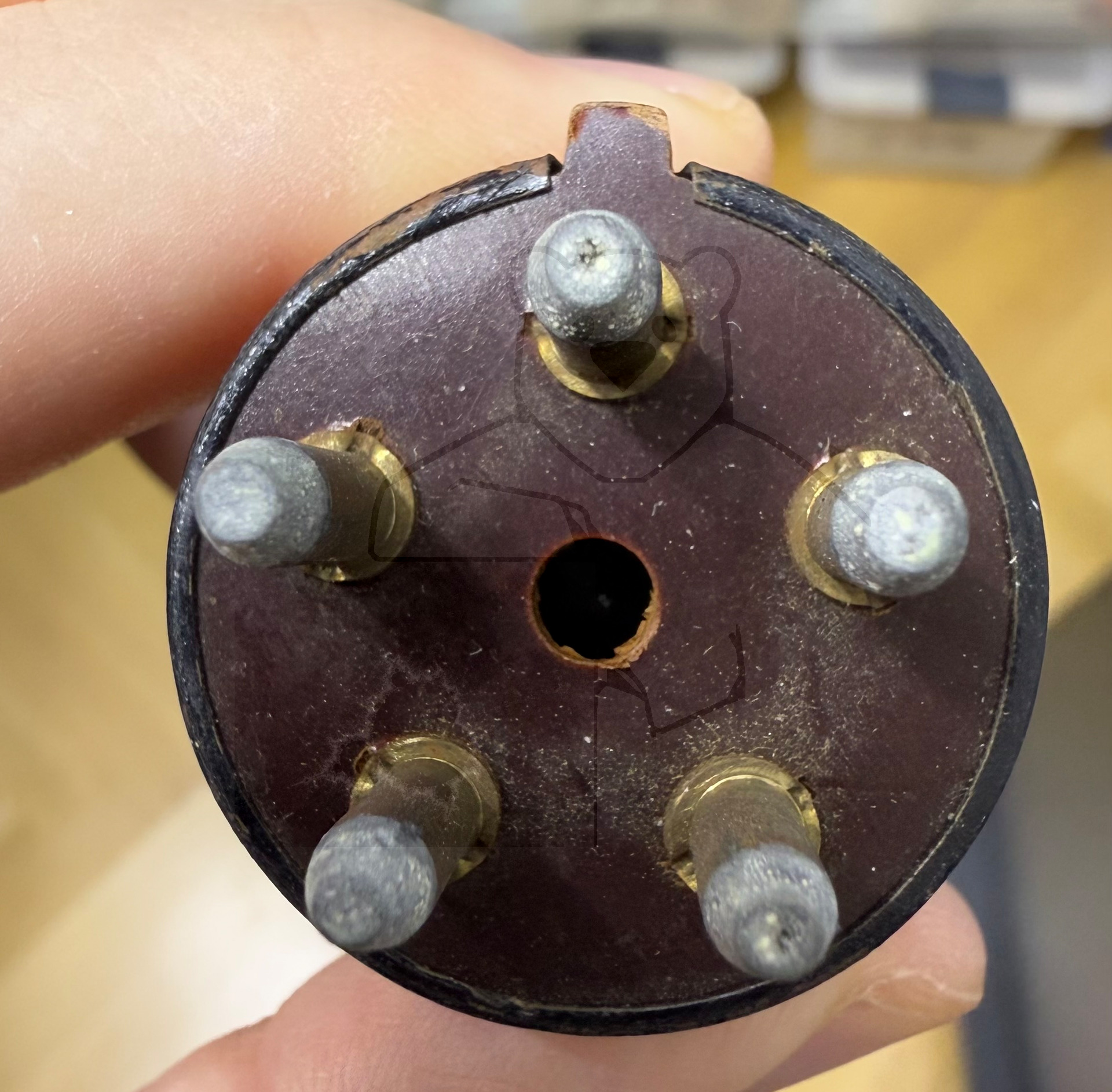

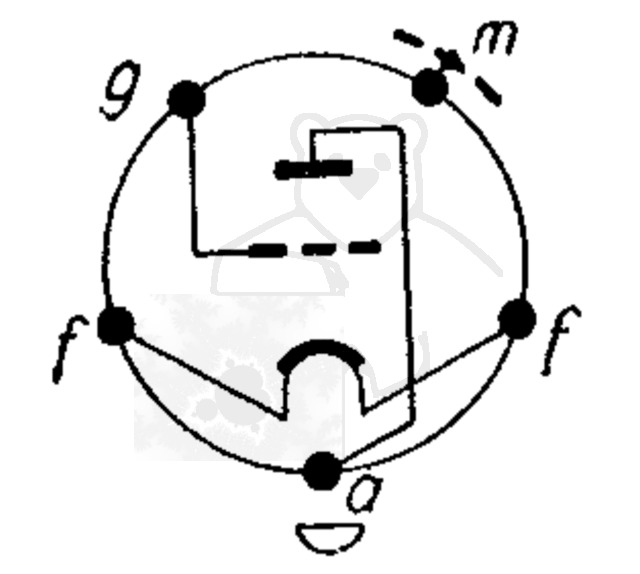

🔎 Sockelschaltung der Bas

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Bas
Datenblatt Ba Bas RTF.pdf (60 kB)
Datenblatt Ba RTF.pdf (59 kB)
Datenblatt Bas RTF.pdf (60 kB)
Pruefkarte Ba Bas - Funke W19 Roehrenpruefer.pdf (171 kB)
Pruefkarte Bas - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
