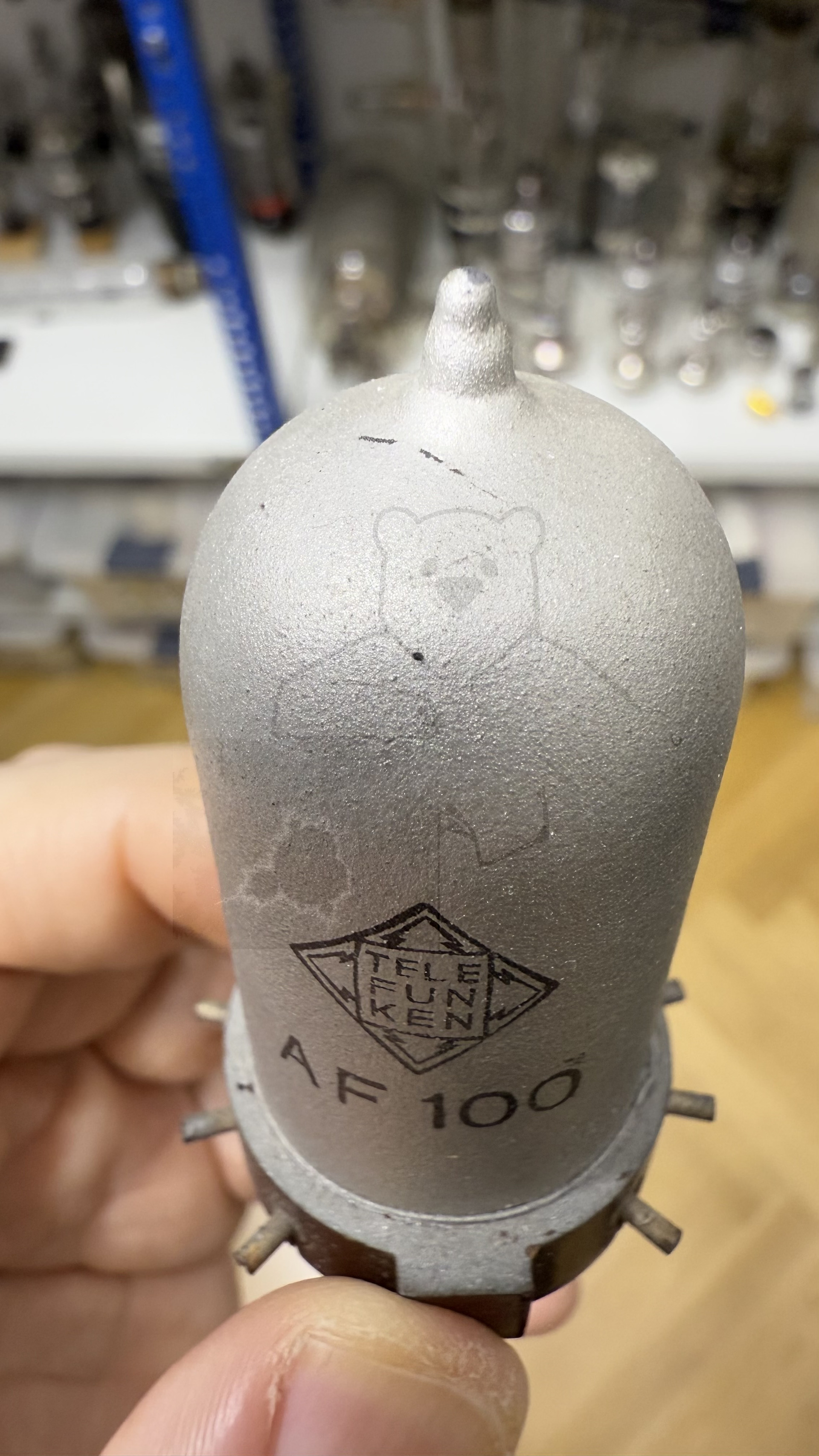

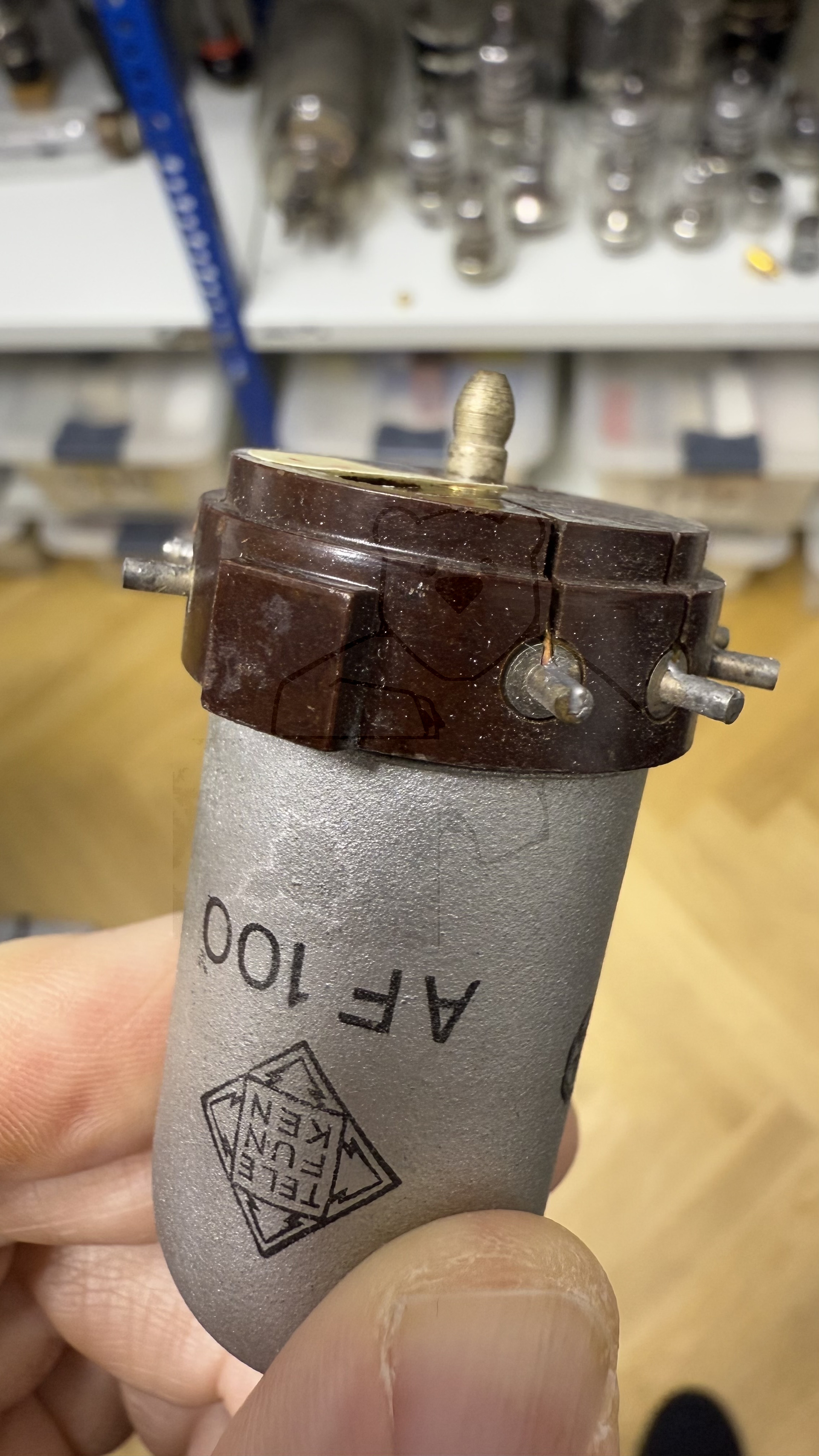

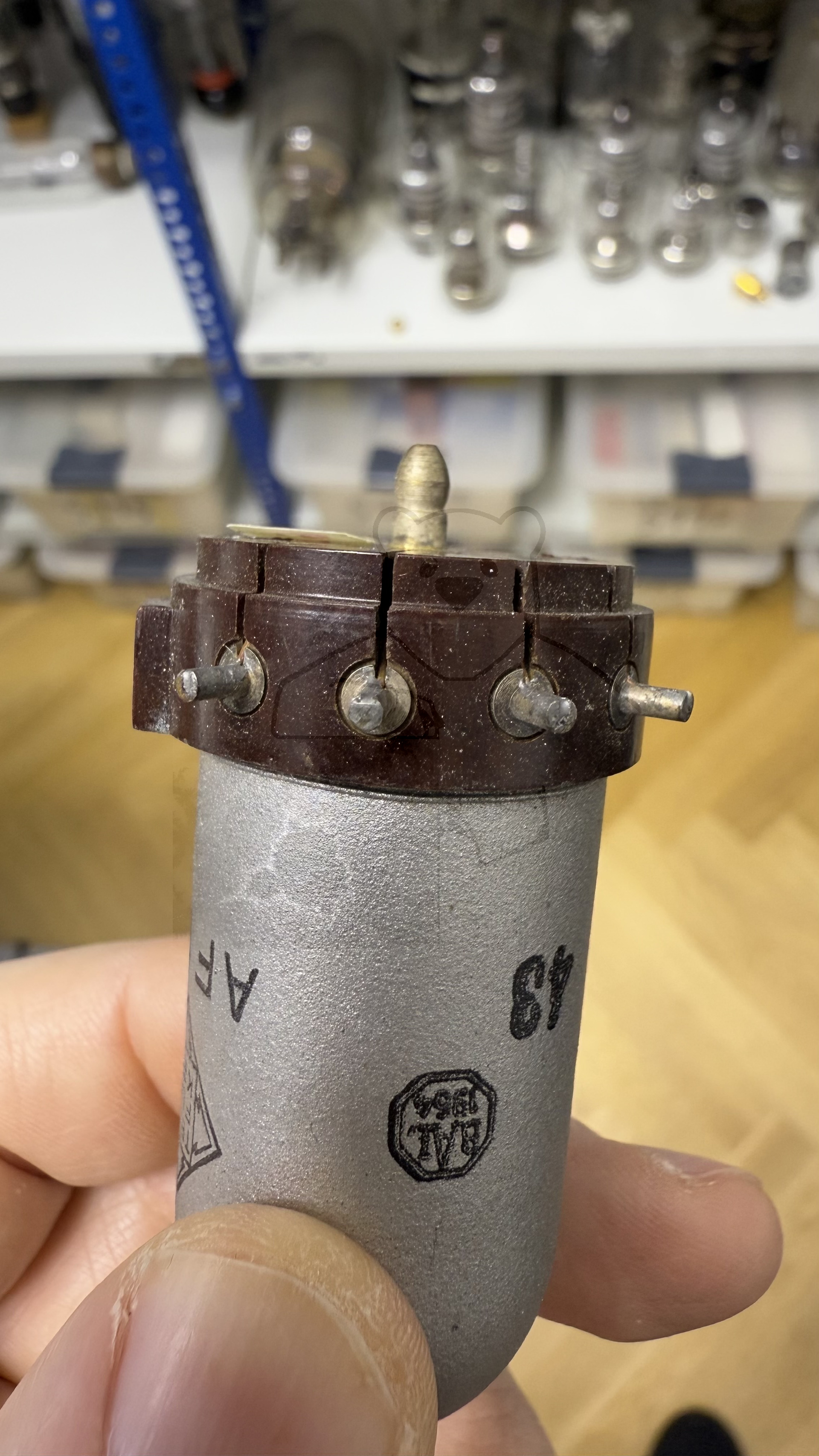

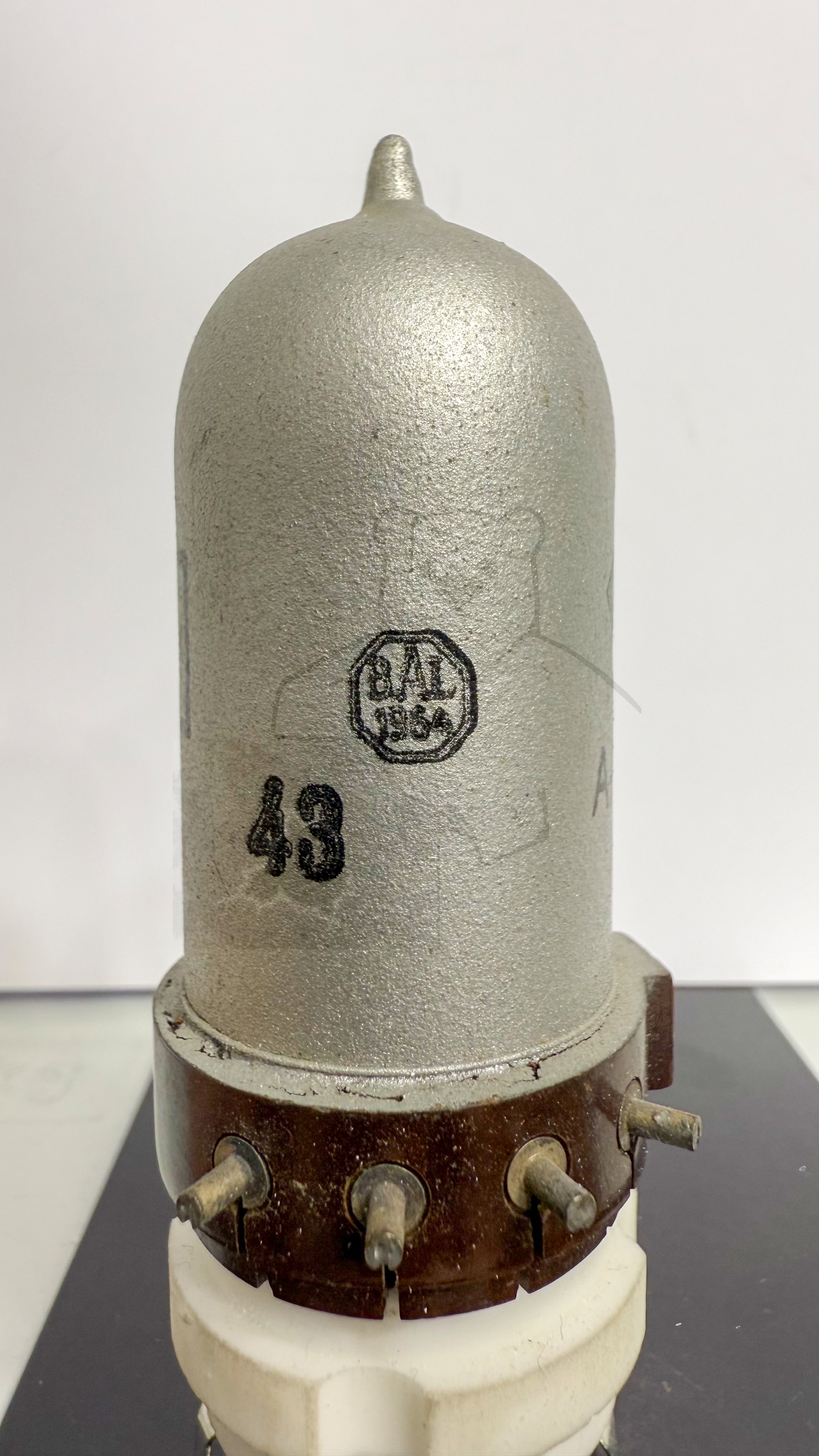

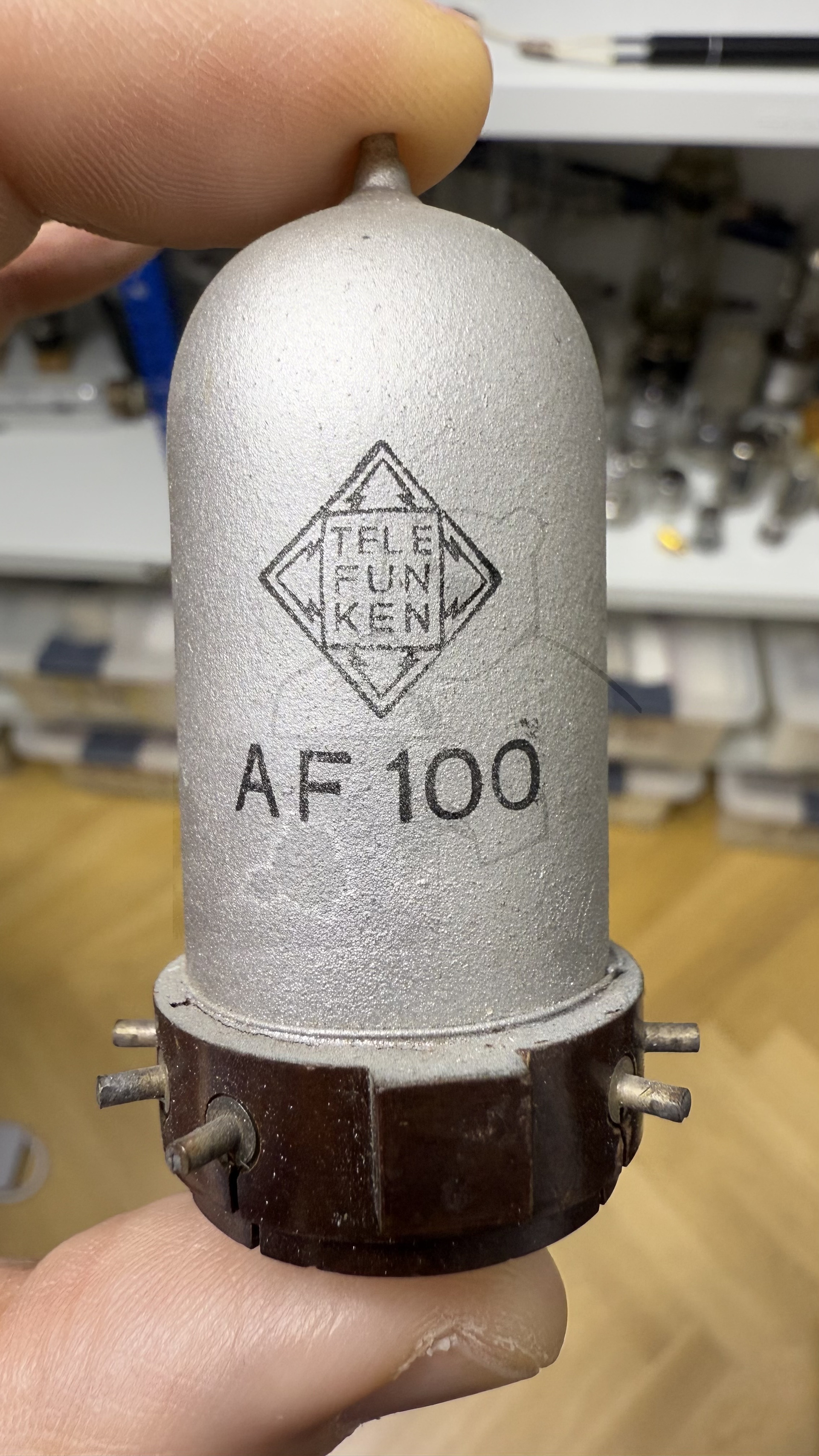

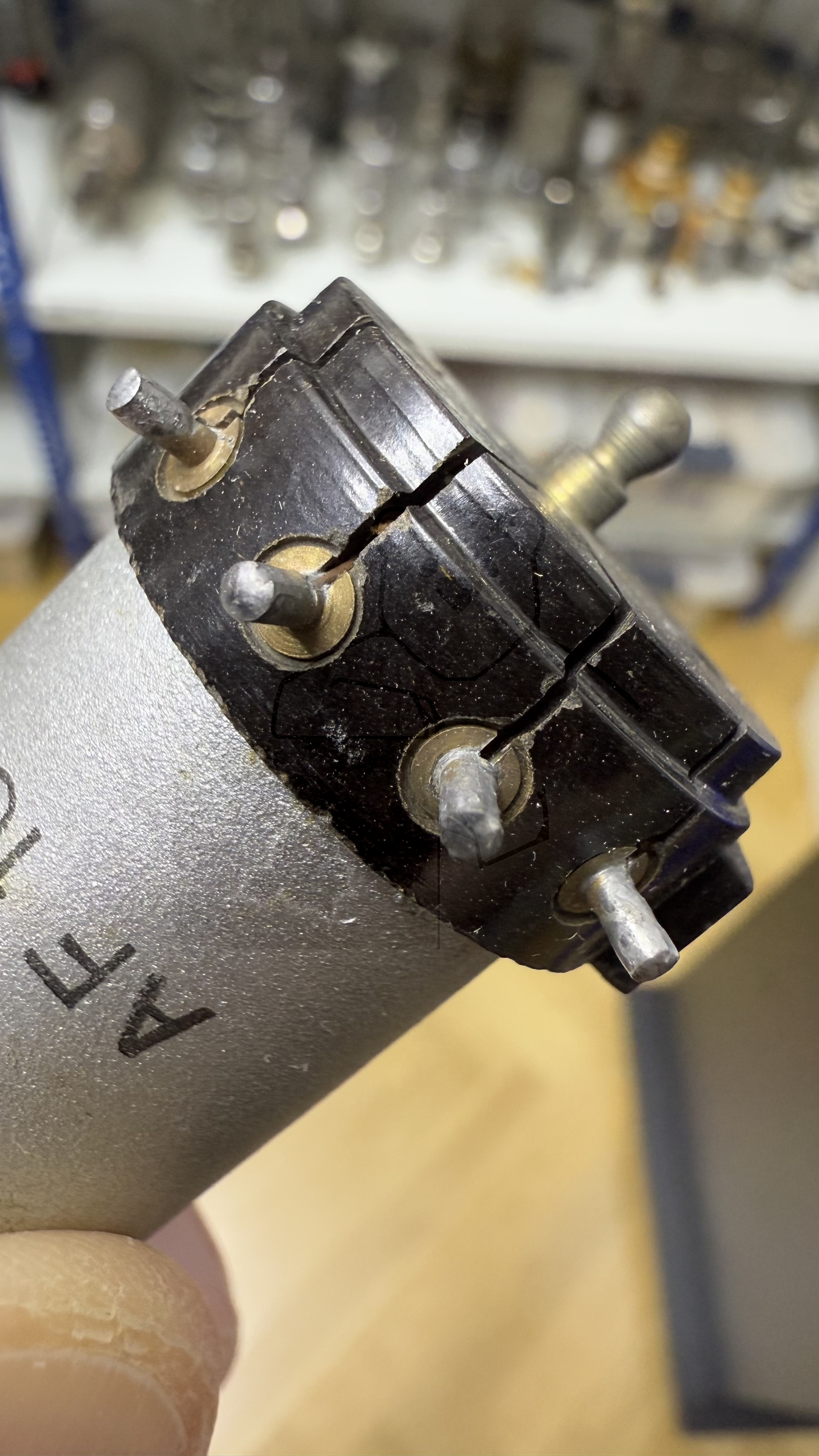

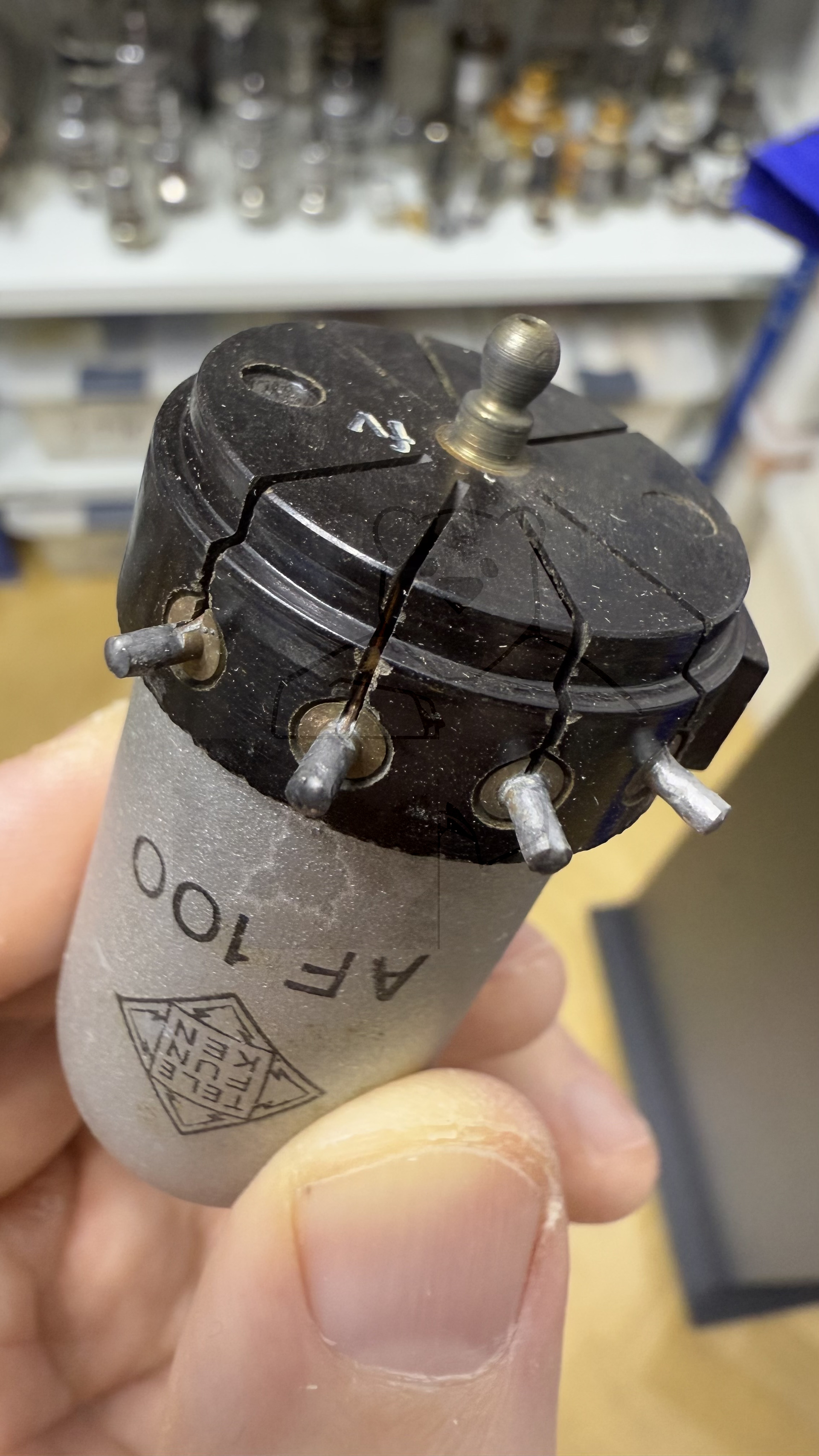

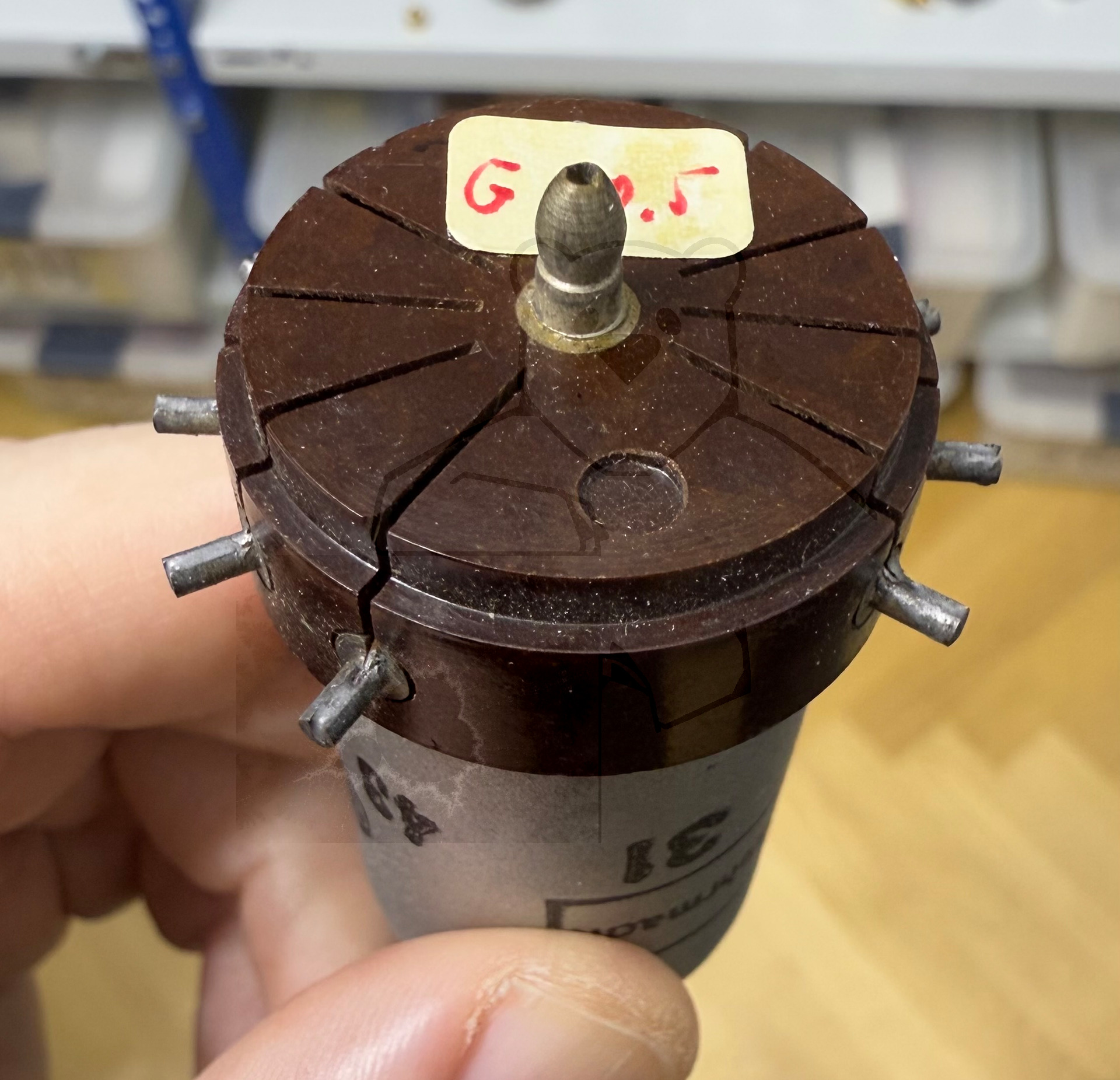

Daten und Bilder der Röhre: AF100

🔎 Beschreibung der Röhre: AF100

Name	AF100
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	12.08.2025 21:34:08

🔎 Beschreibung der Systeme für die Röhre: AF100

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	m
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AF100

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AF100

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/7iCMUwIswzc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AF100
Datenblatt AF100 Telefunken [www.tubedata.info].pdf (283 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
