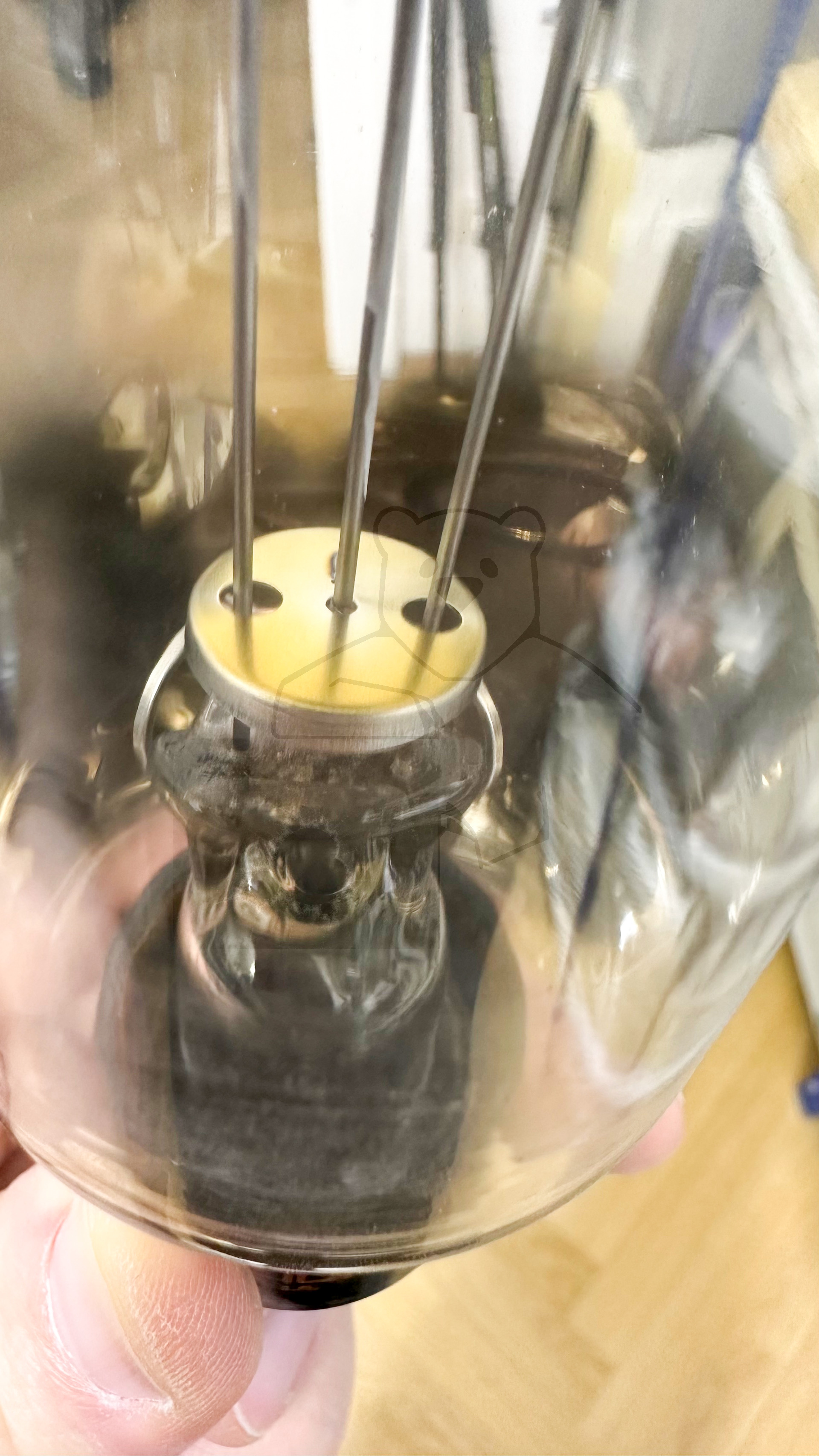

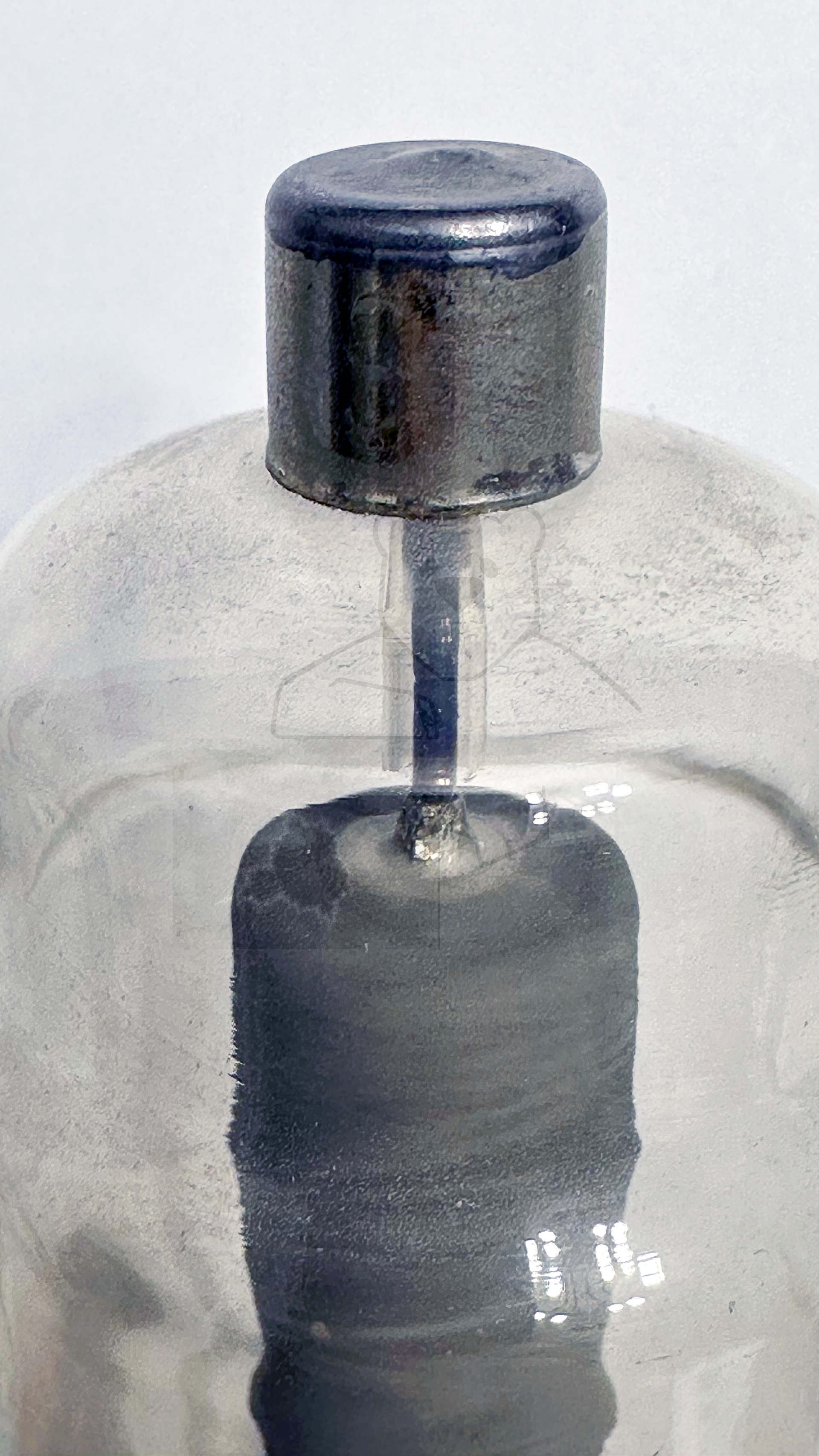

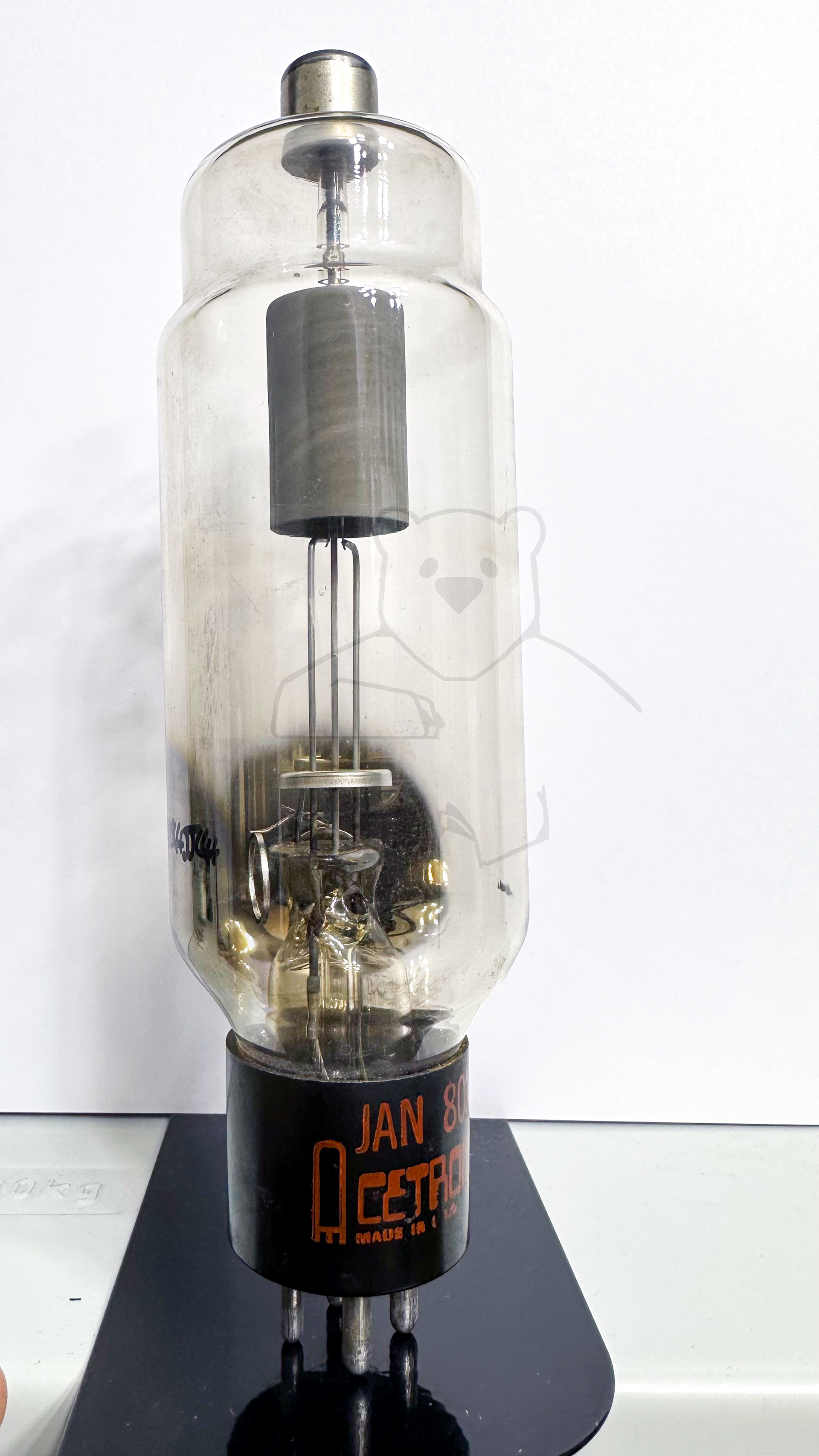

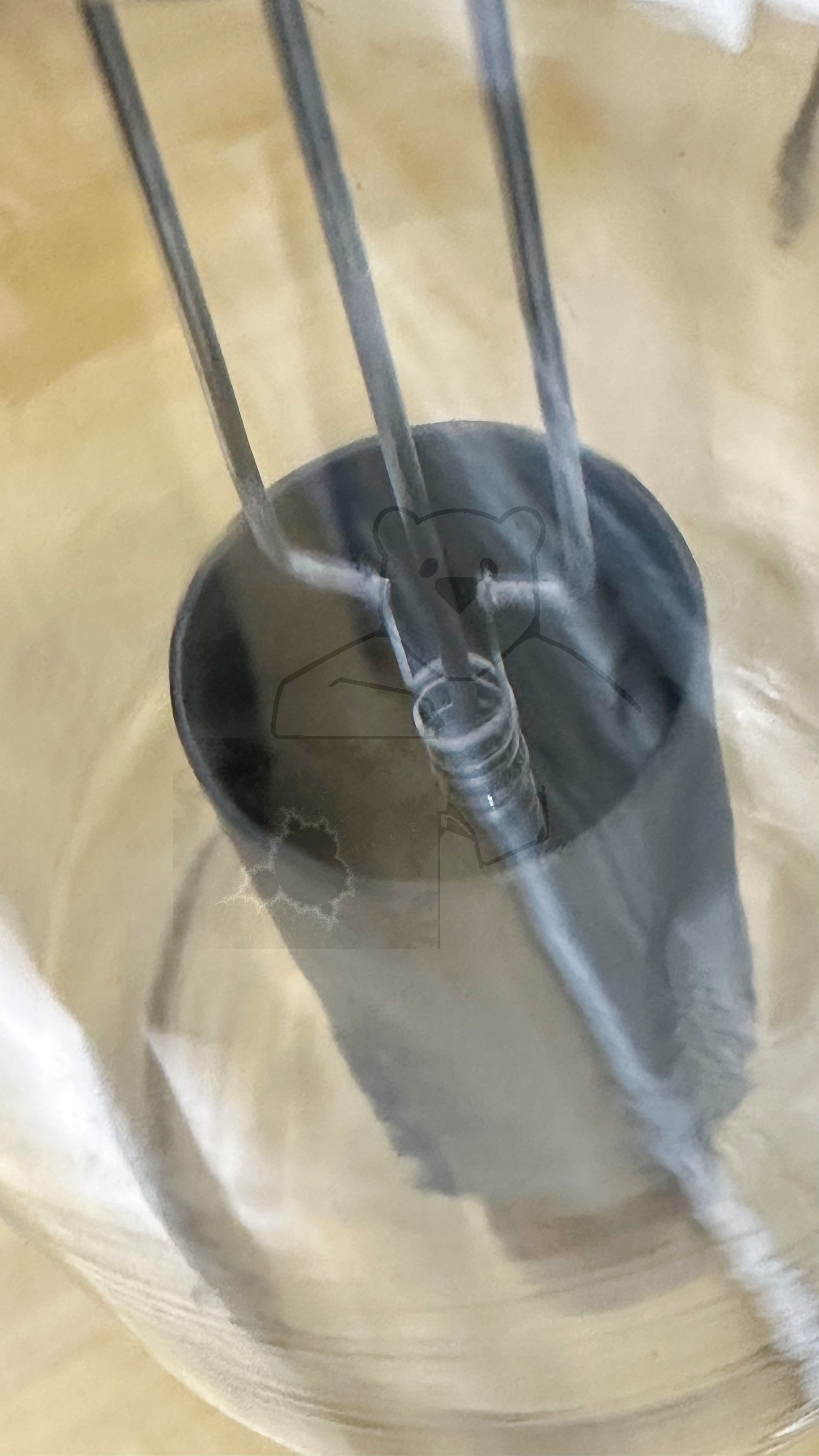

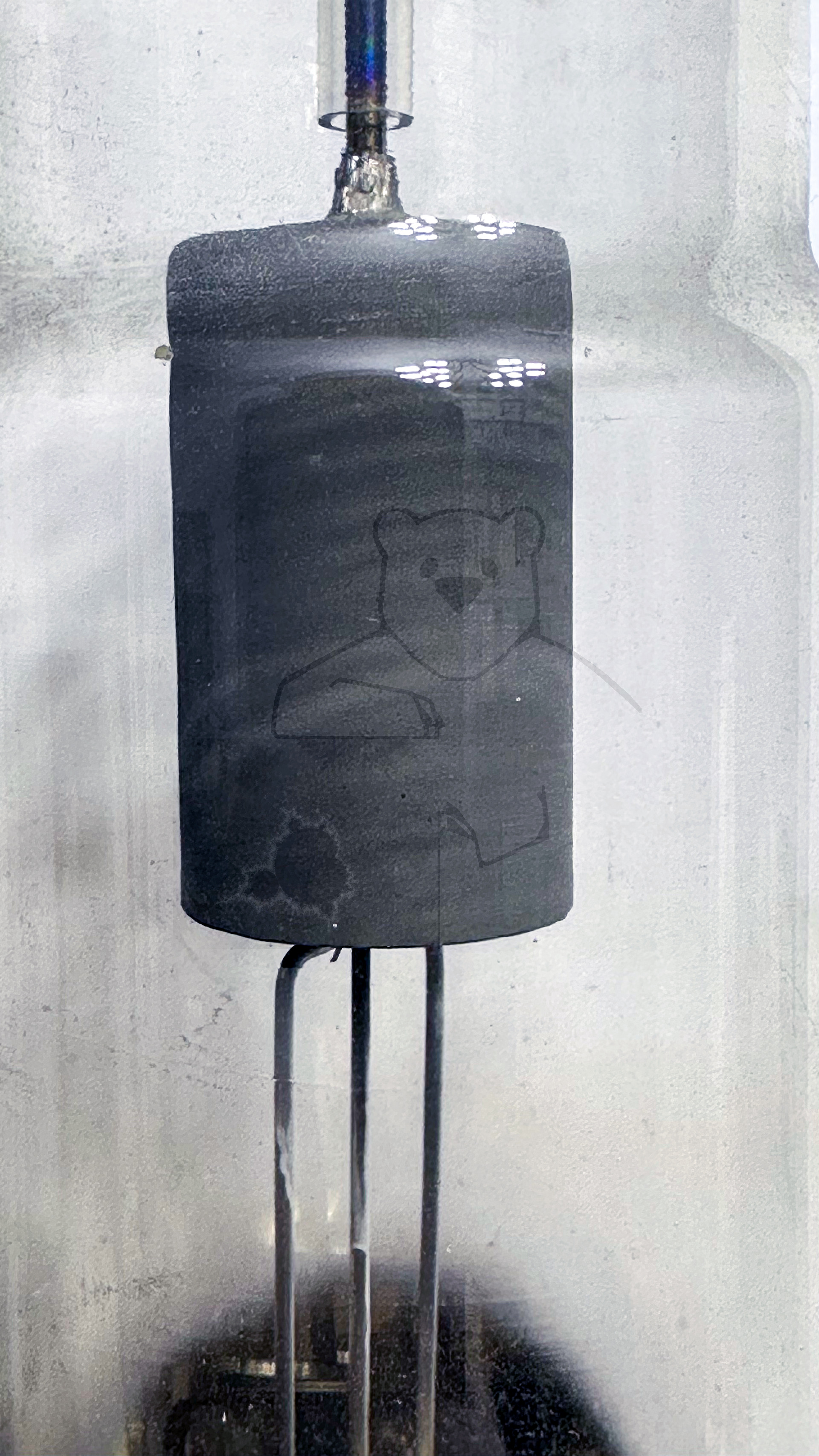

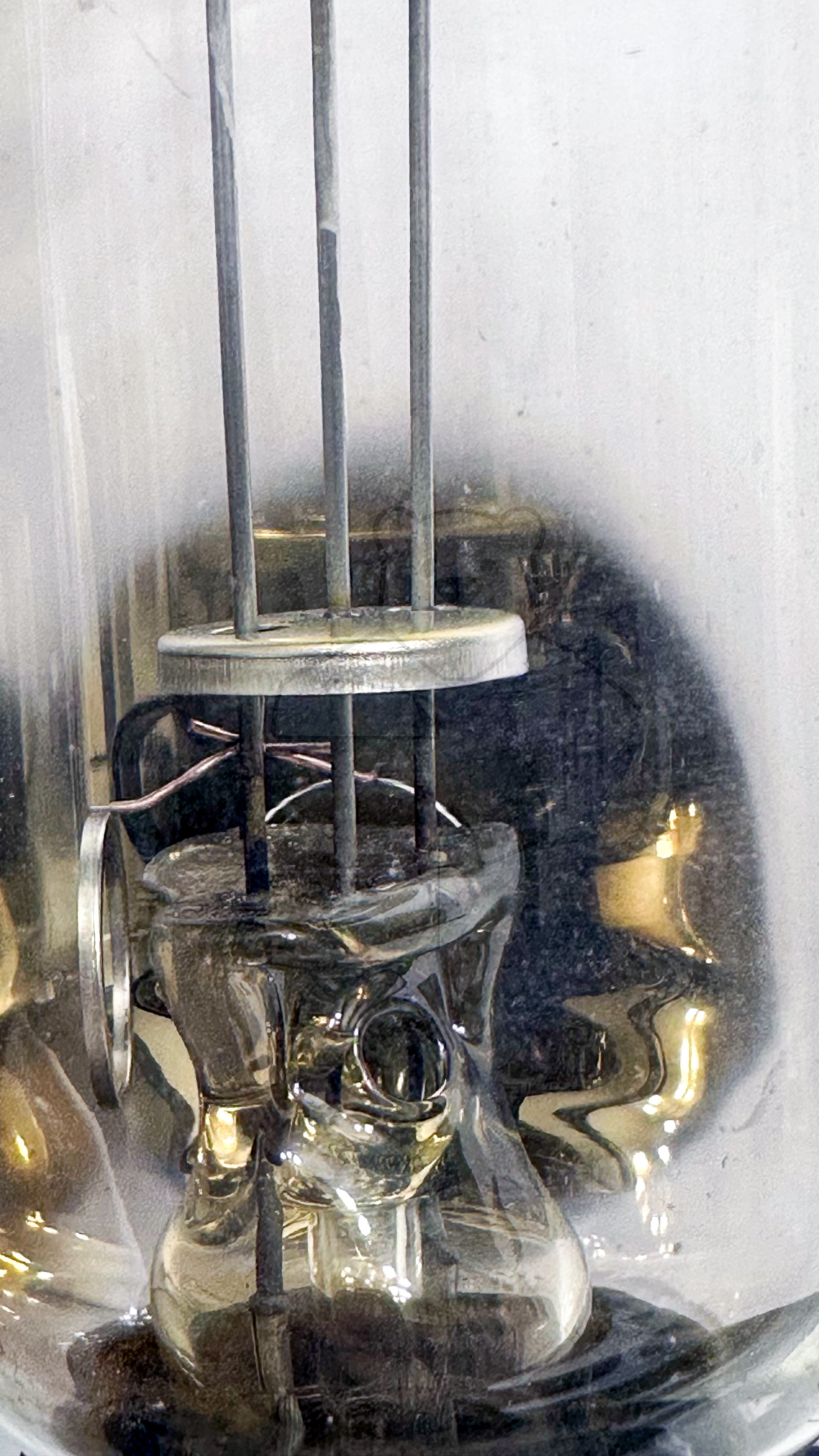

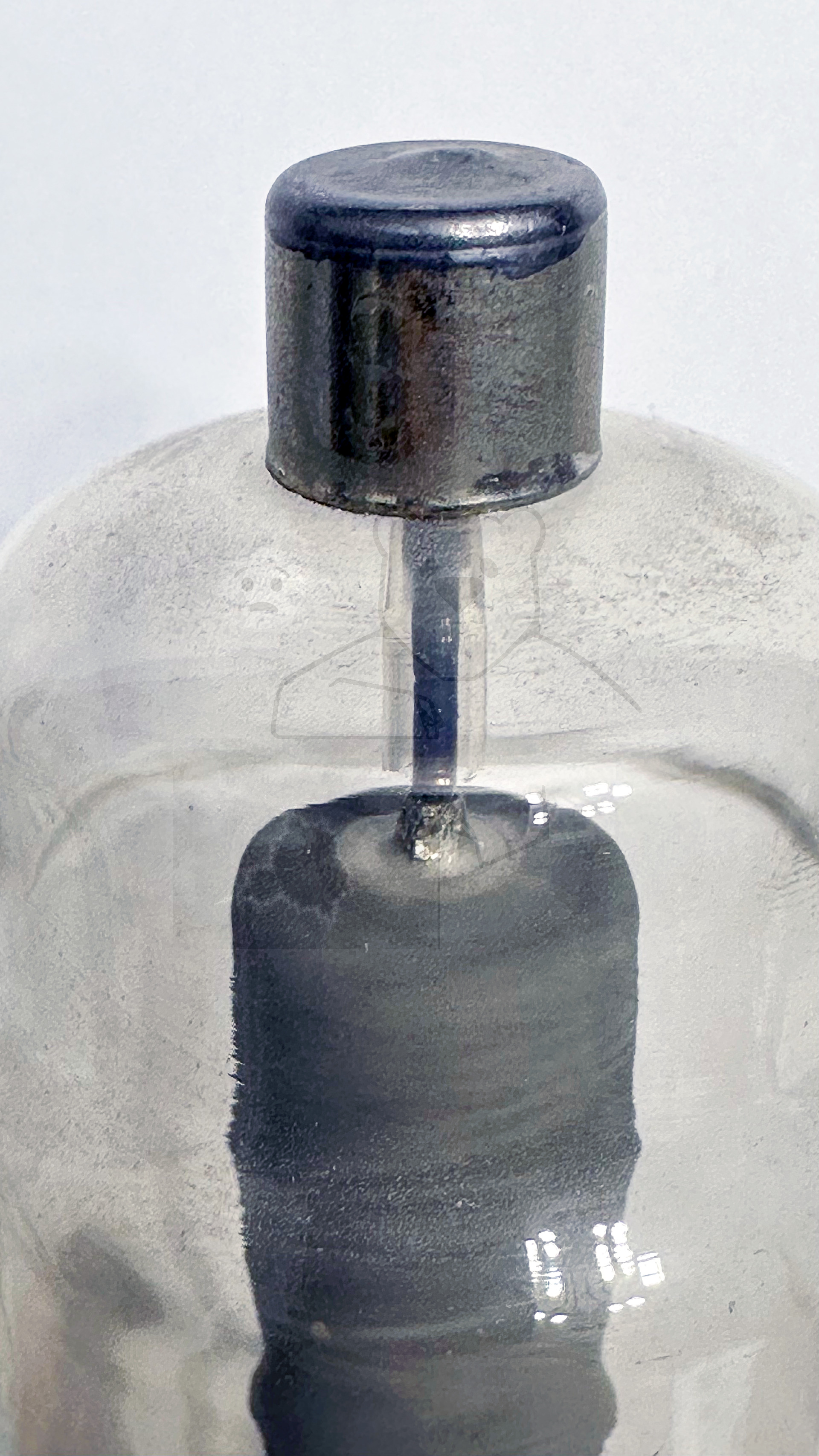

Daten und Bilder der Röhre: 8020W

🔎 Beschreibung der Röhre: 8020W

Name	8020W
Vergleichsname	8020
Heizspannung (Volt)	5
Heizstrom (Ampère)	6
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Zusätzliche Informationen
Letzte Änderung	21.09.2025 16:08:25

🔎 Beschreibung der Systeme für die Röhre: 8020W

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

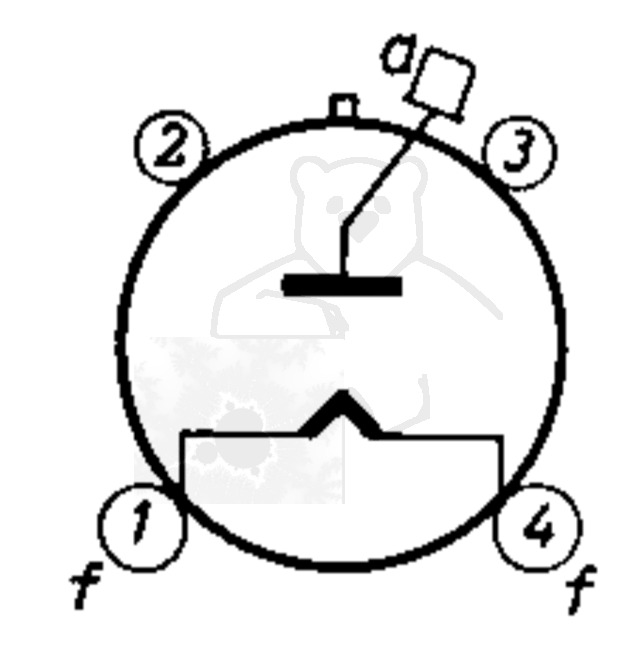

🔎 Sockelschaltung der 8020W

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu 8020W

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/U6y-bboWbn0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 8020W
Datenblatt 8020 Eimac Version 1 [www.tubedata.info].pdf (1045 kB)
Datenblatt 8020 Eimac Version 2 [www.tubedata.info].pdf (461 kB)
Datenblatt 8020 Philips.pdf (94 kB)
Datenblatt 8020 RCA.pdf (61 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
