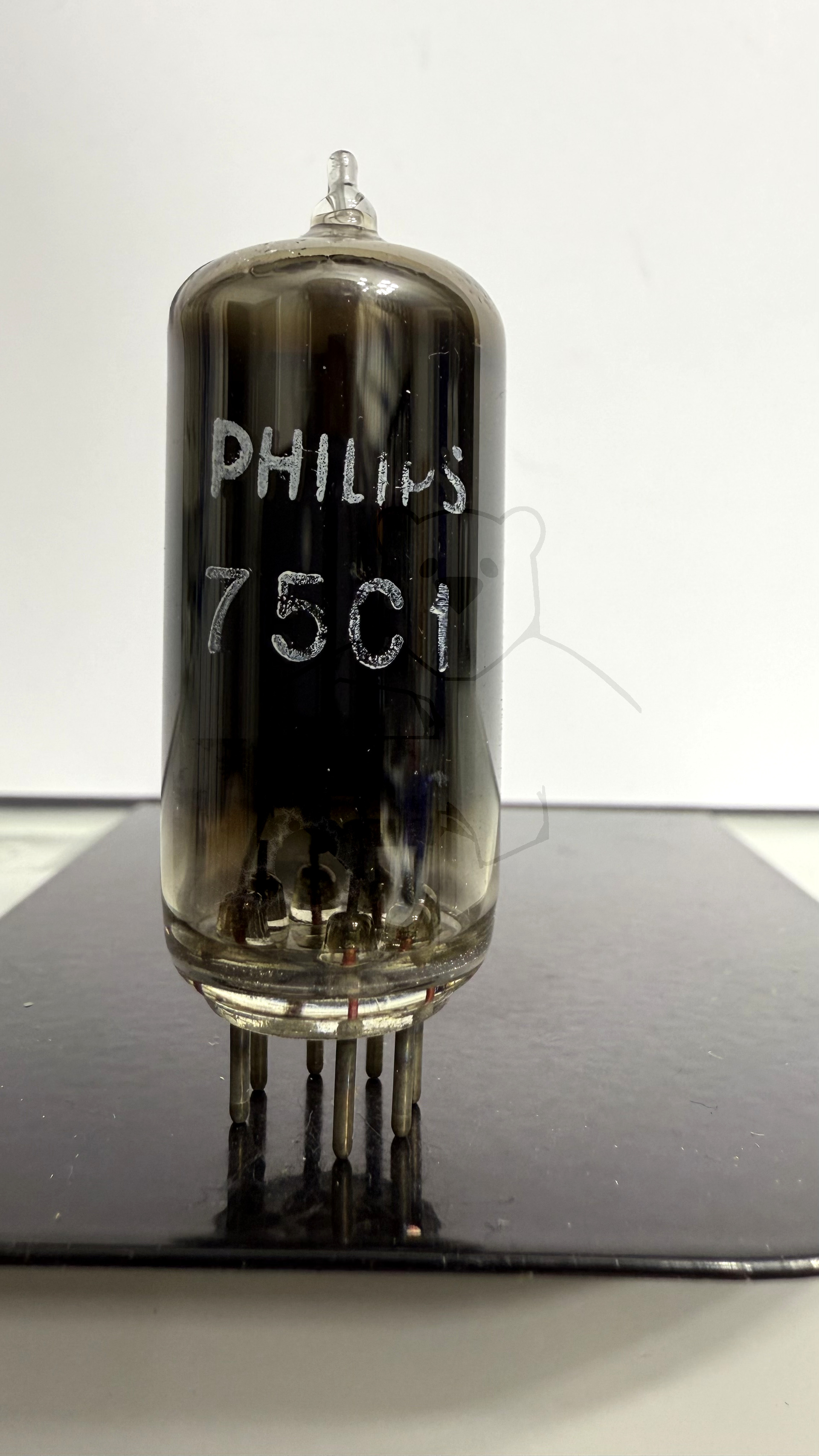

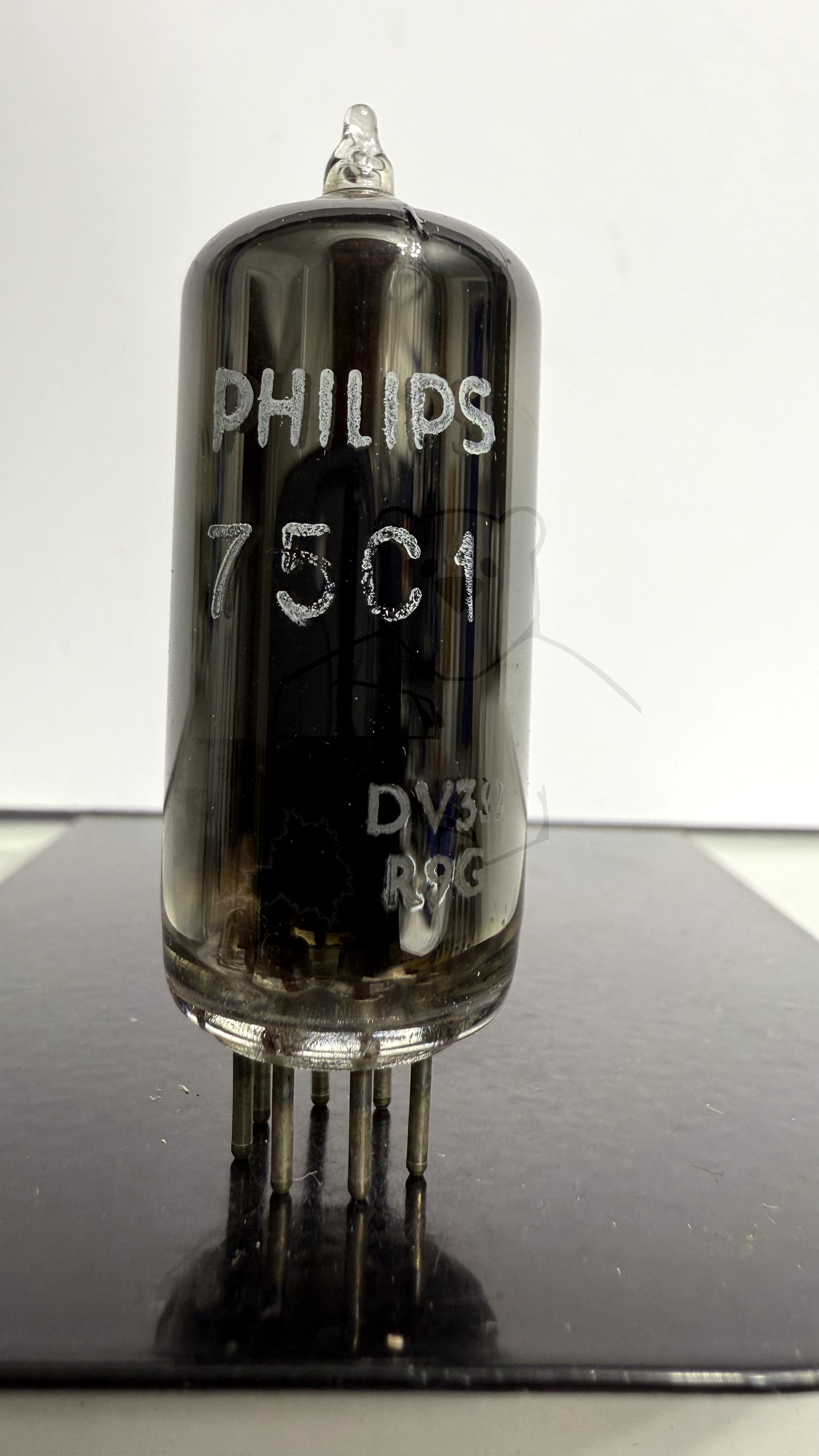

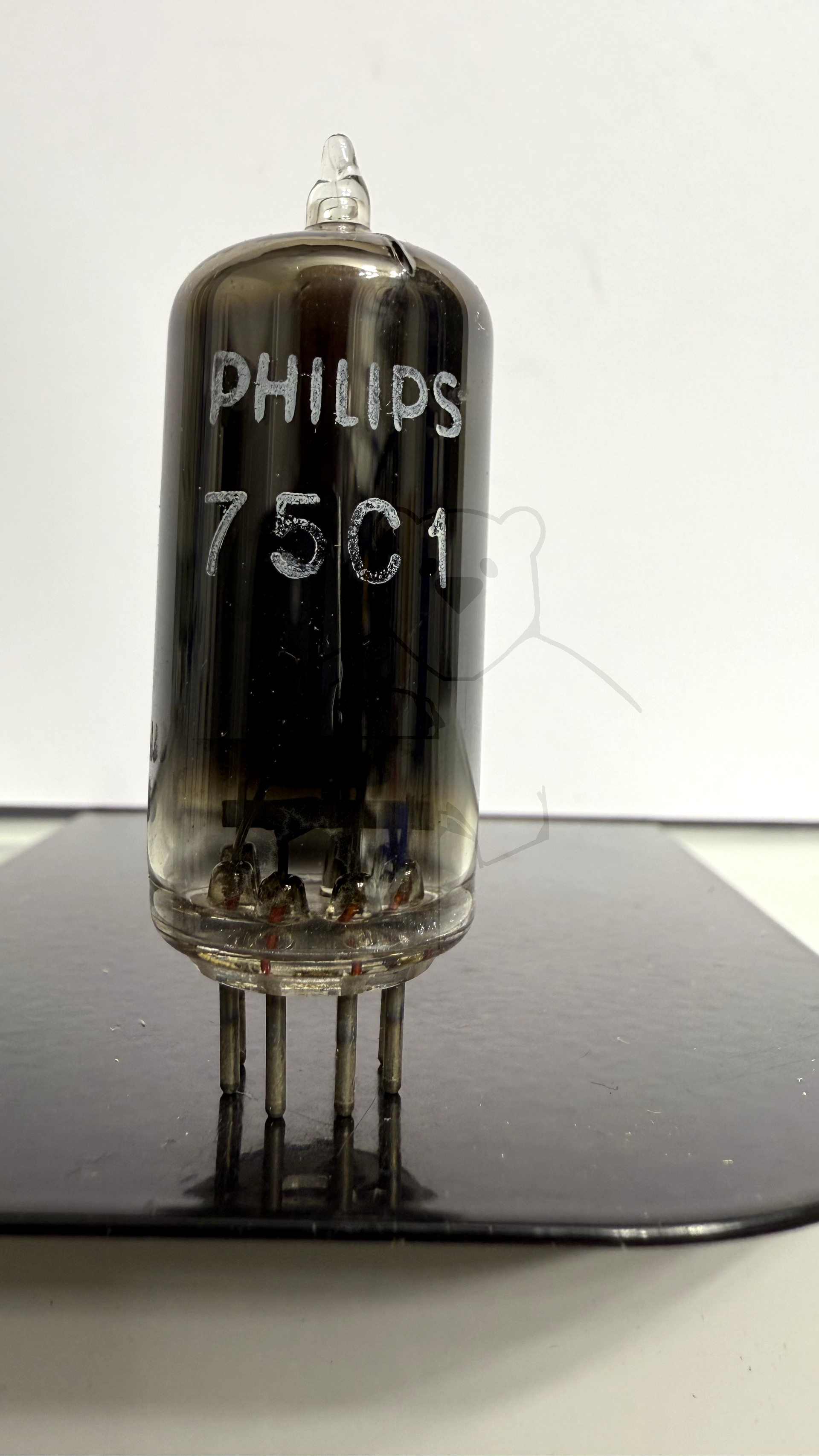

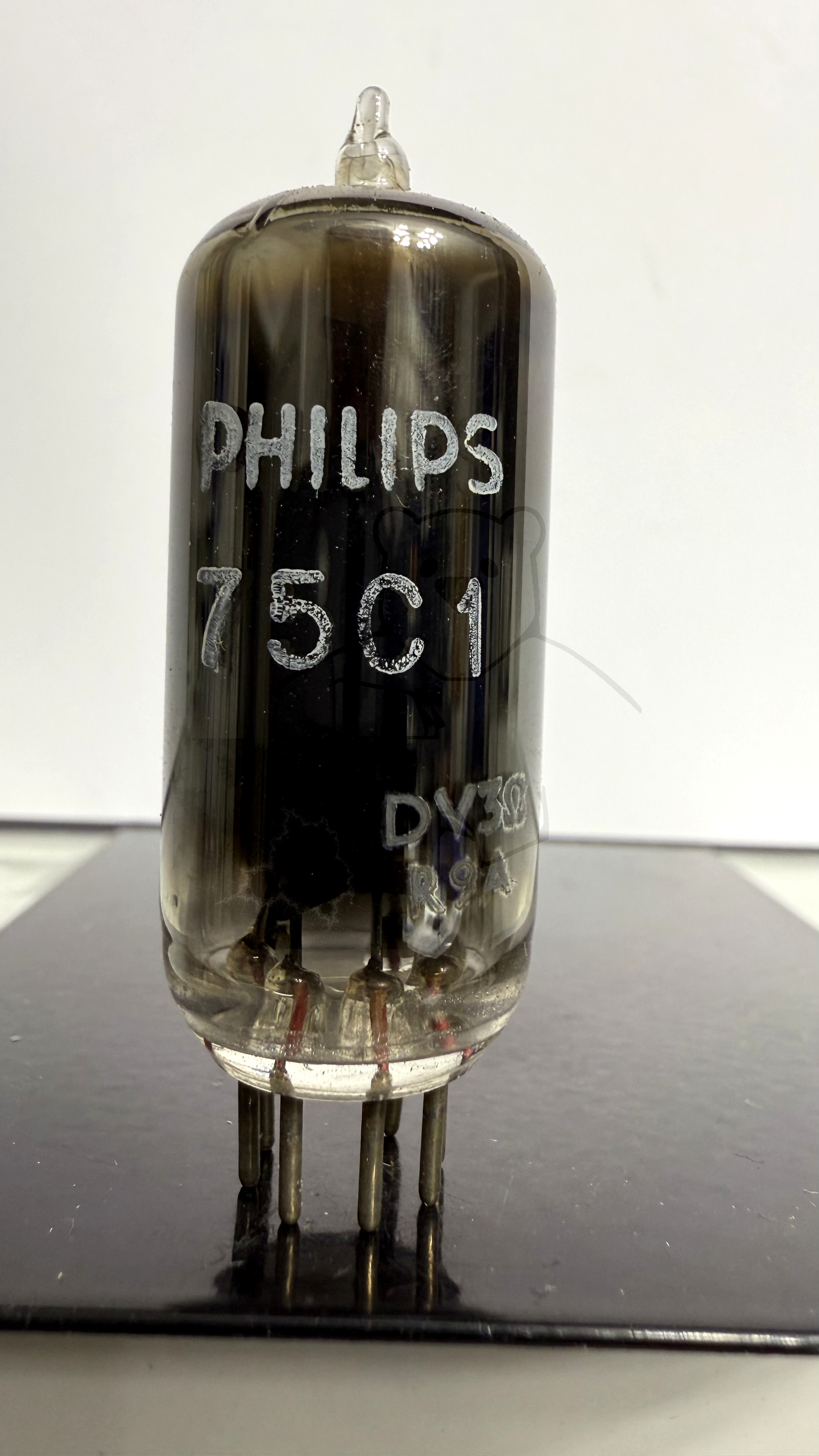

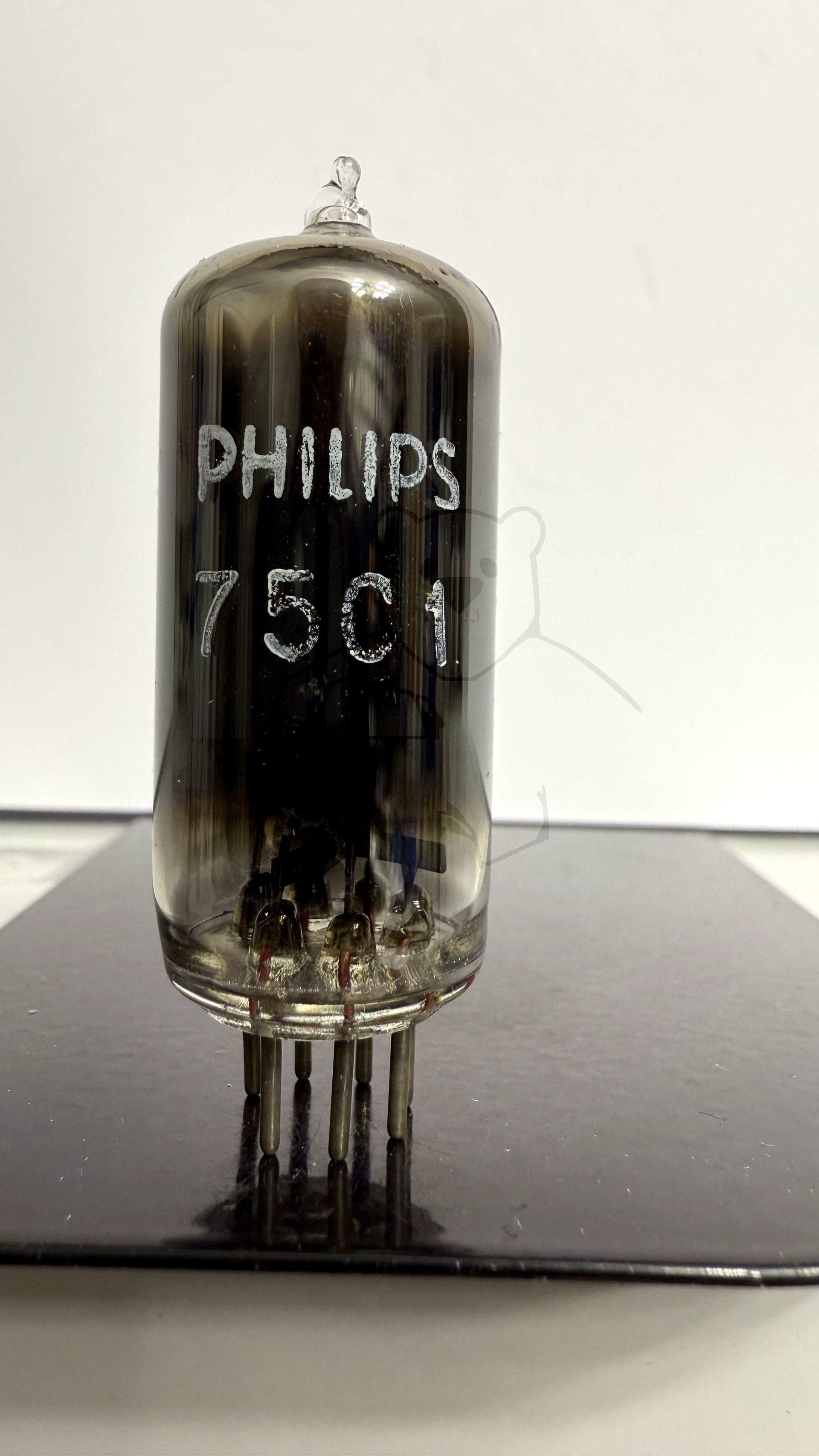

Daten und Bilder der Röhre: 75C1

🔎 Beschreibung der Röhre: 75C1

Name	75C1
Vergleichsname	STR75/60
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 20:46:26

🔎 Beschreibung der Systeme für die Röhre: 75C1

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmstabilisator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

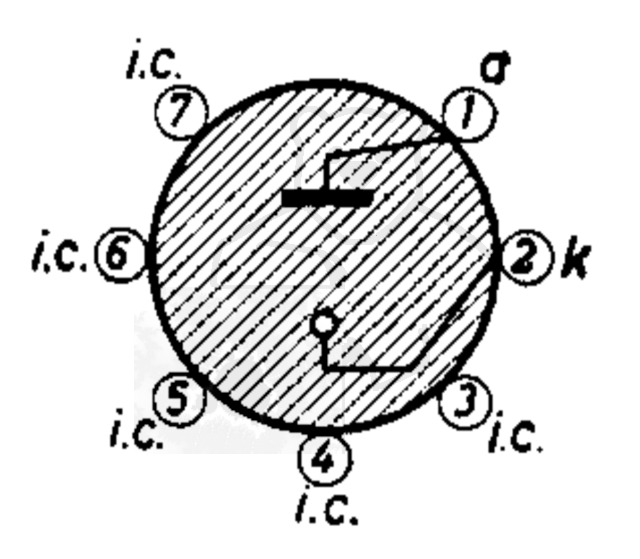

🔎 Sockelschaltung der 75C1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 75C1
Datenblatt 75C1 Philips.pdf (241 kB)
Pruefkarte 75C1 STR75-60 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (279 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
