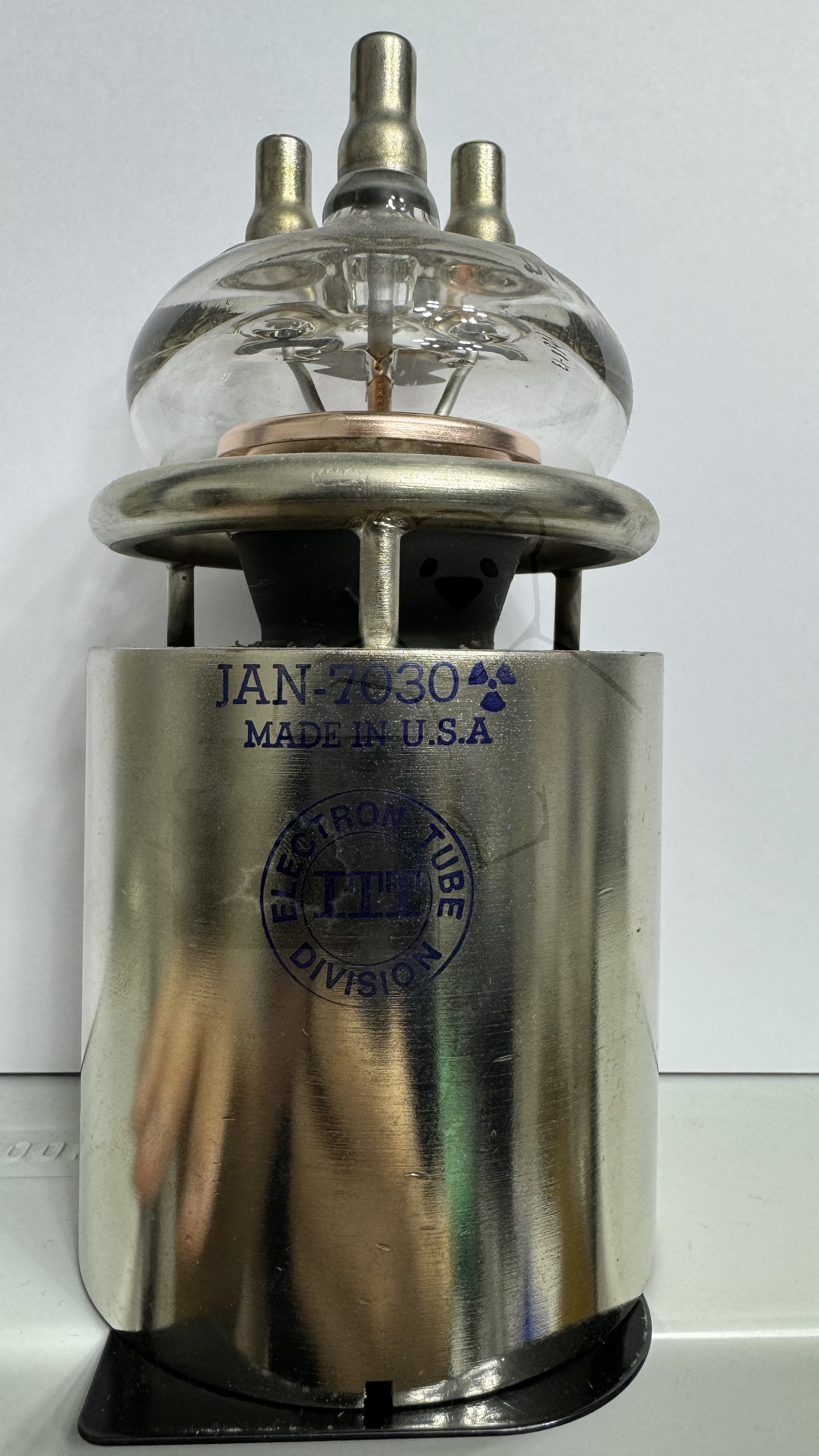

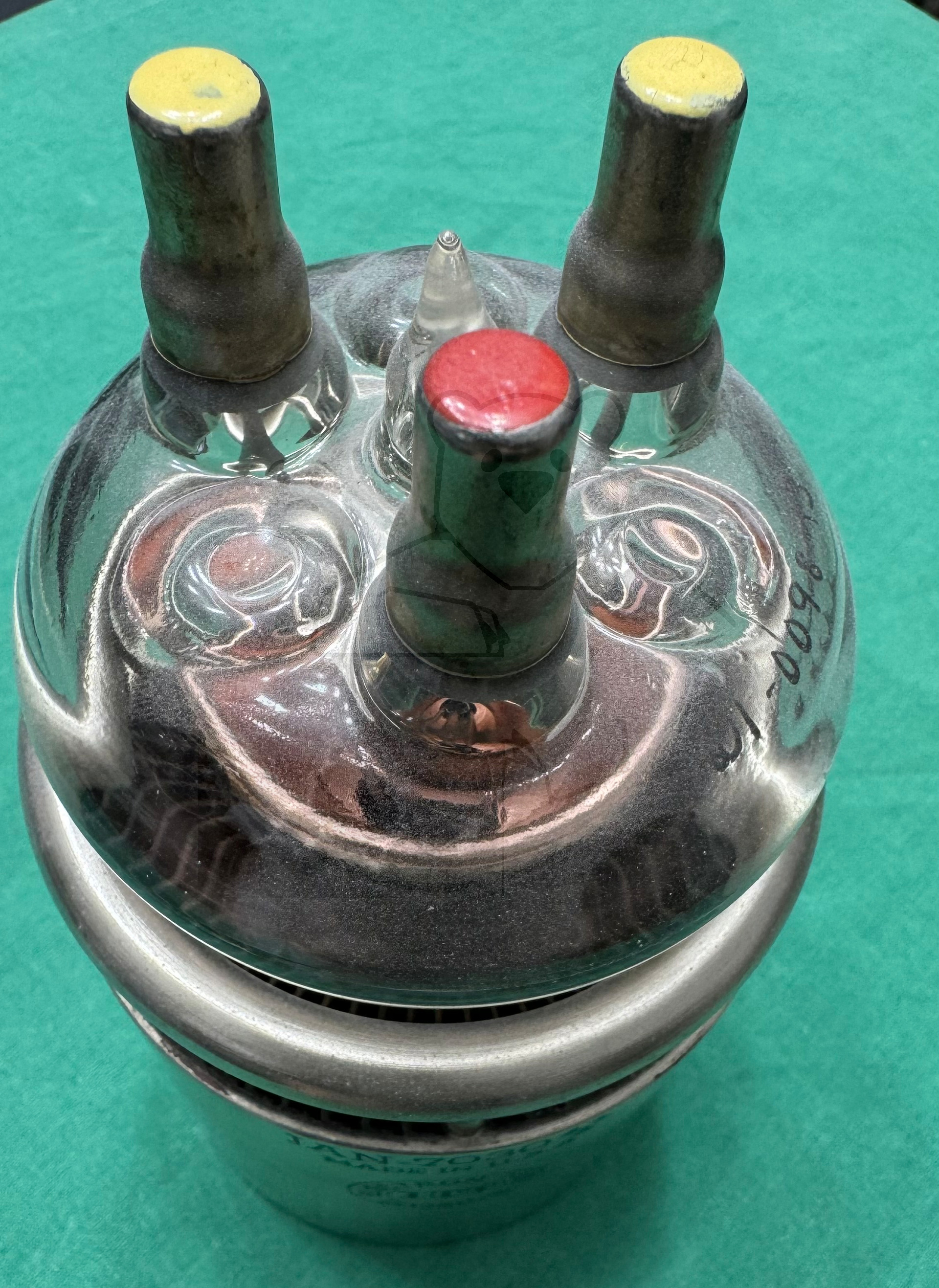

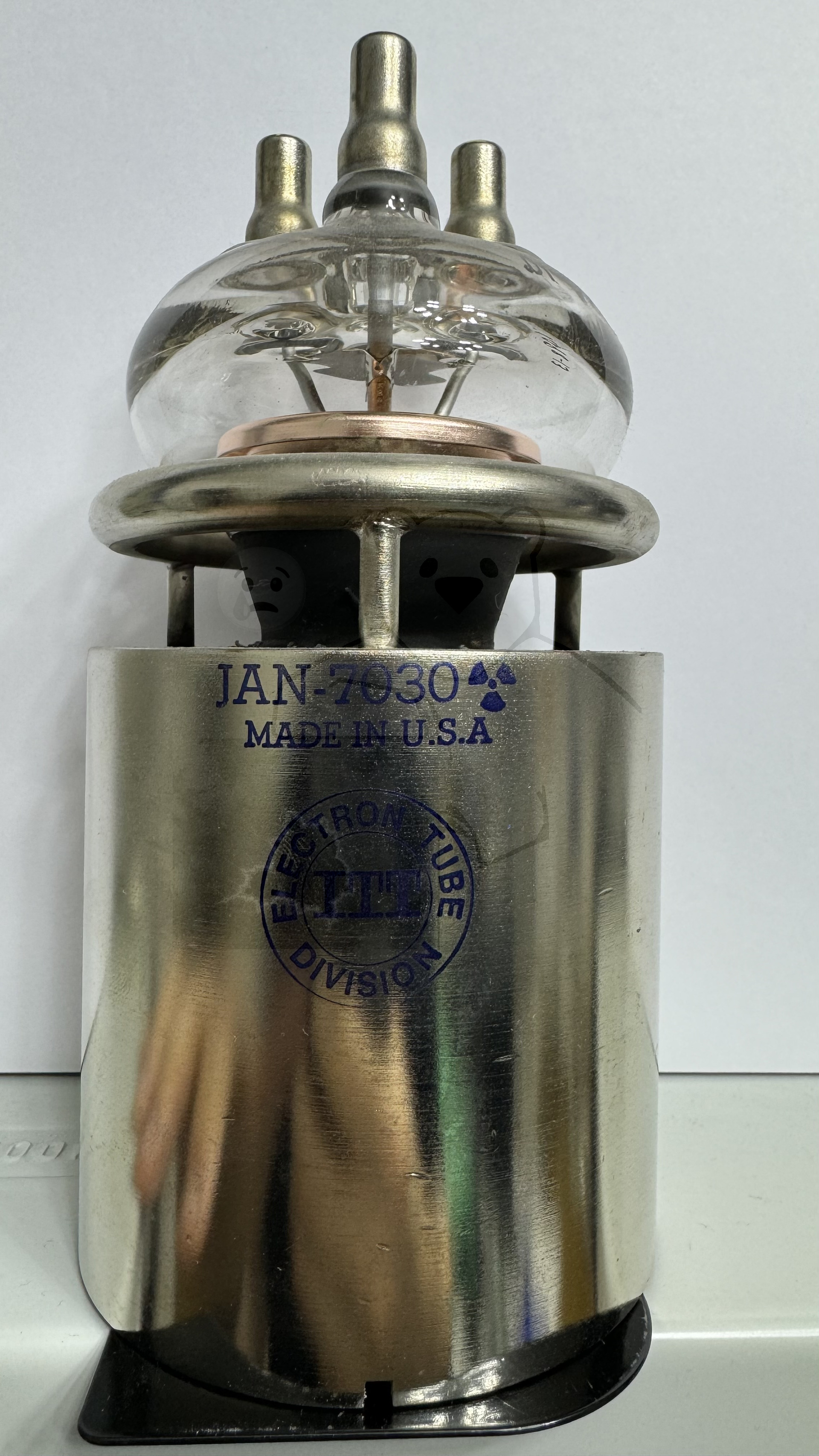

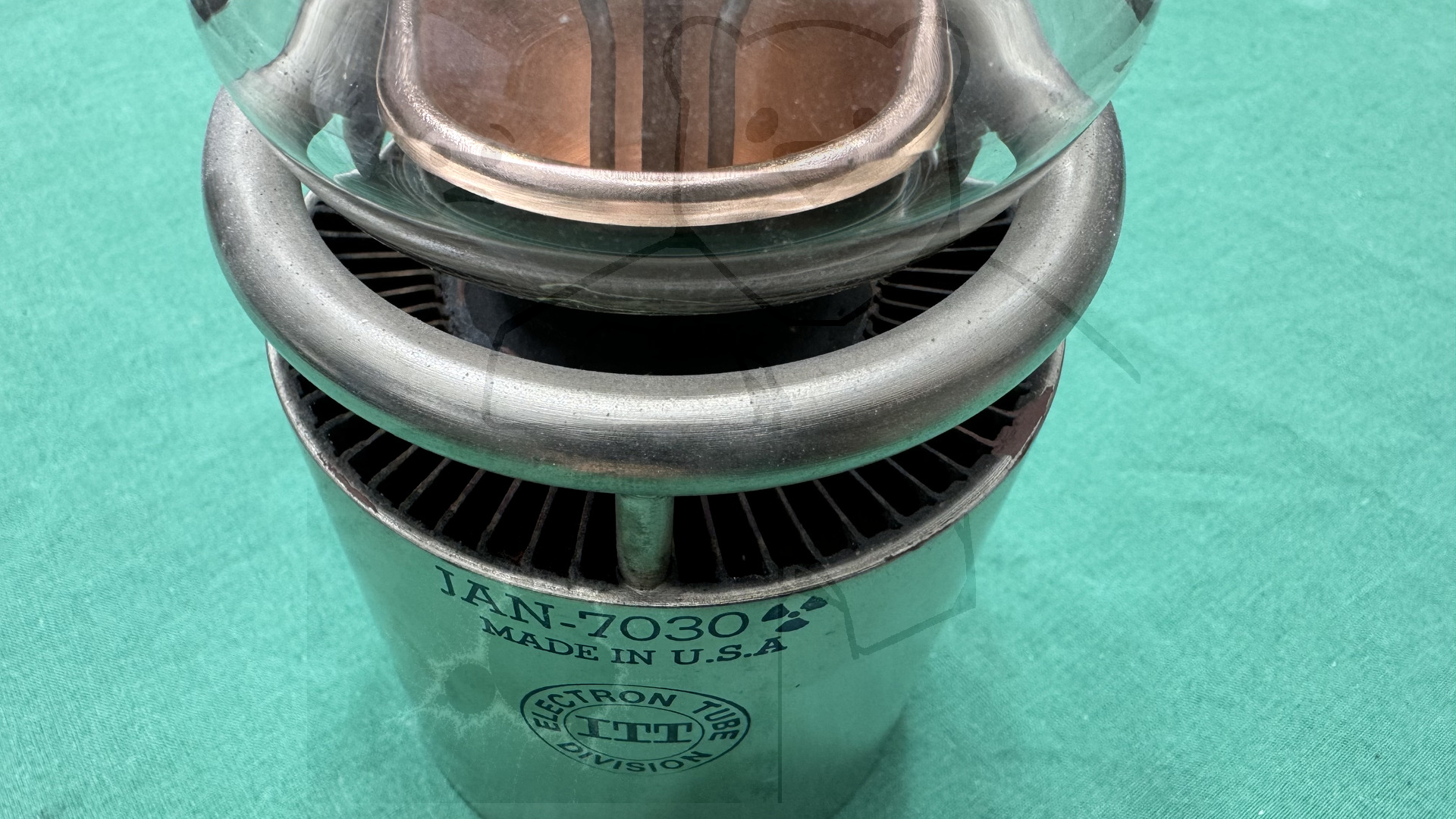

Daten und Bilder der Röhre: 7030

🔎 Beschreibung der Röhre: 7030

Name	7030
Vergleichsname
Heizspannung (Volt)	13
Heizstrom (Ampère)	36
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	20.04.2024 22:57:44

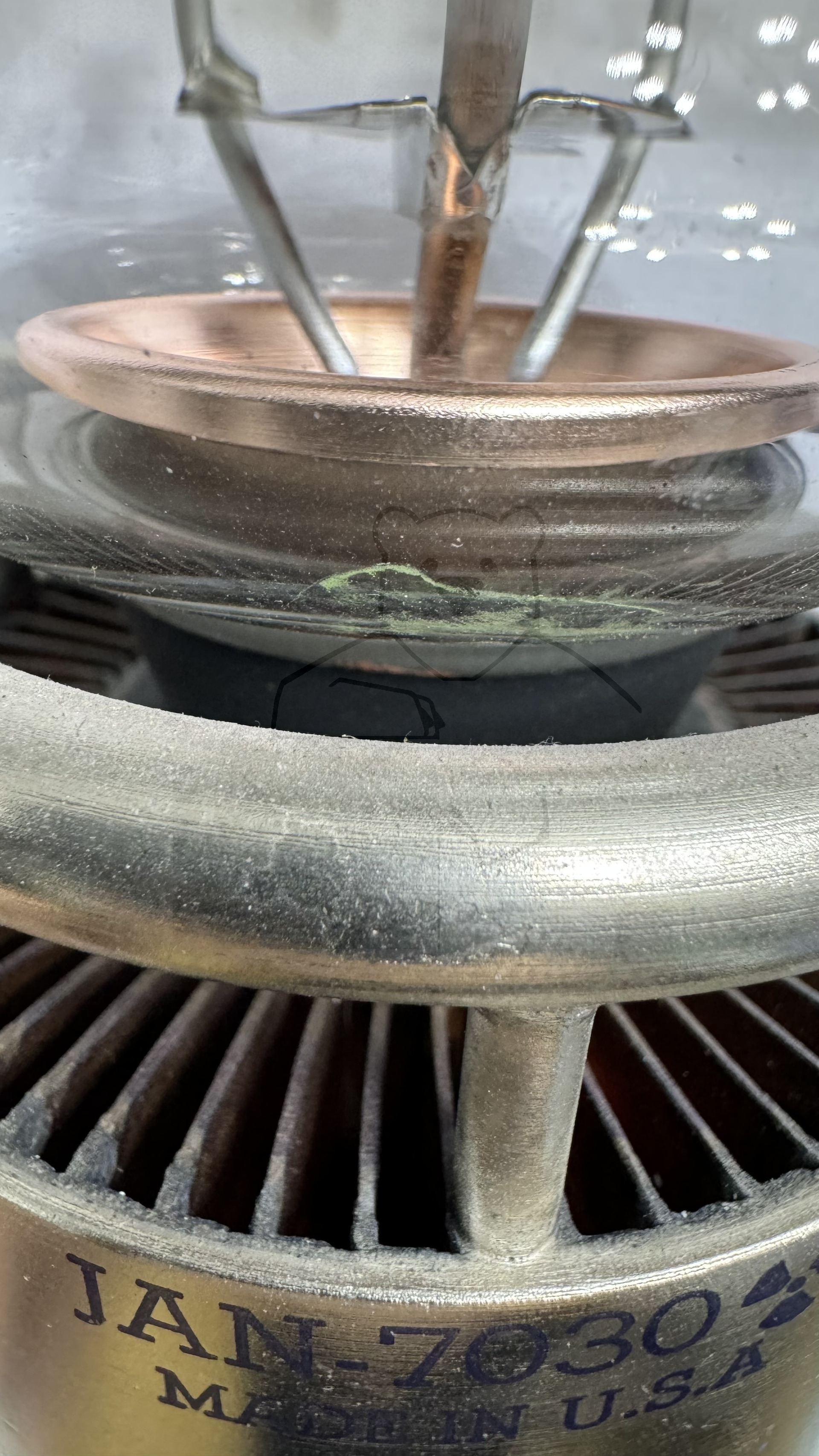

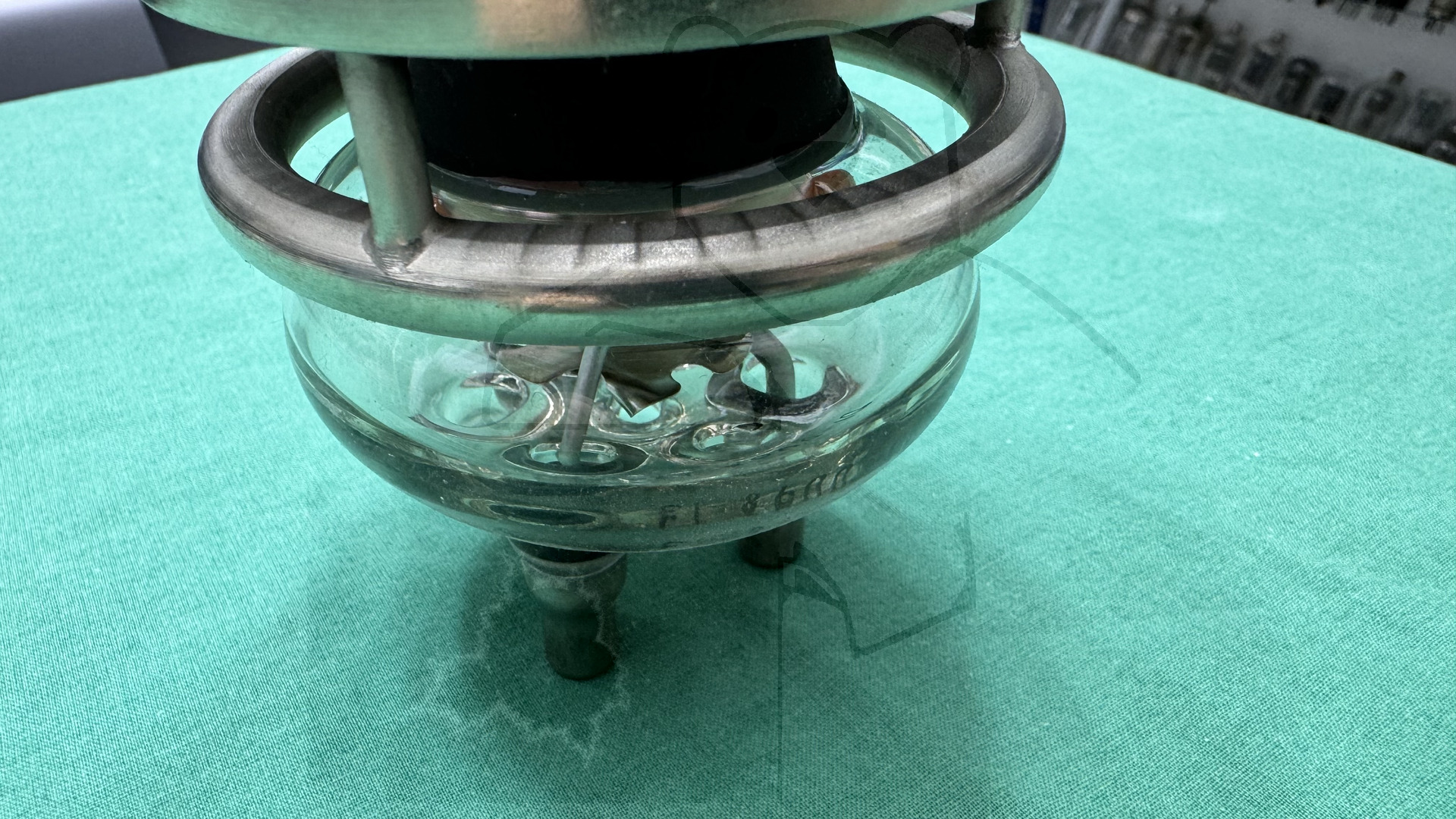

🔎 Beschreibung der Systeme für die Röhre: 7030

	System 1
Kathode	c
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

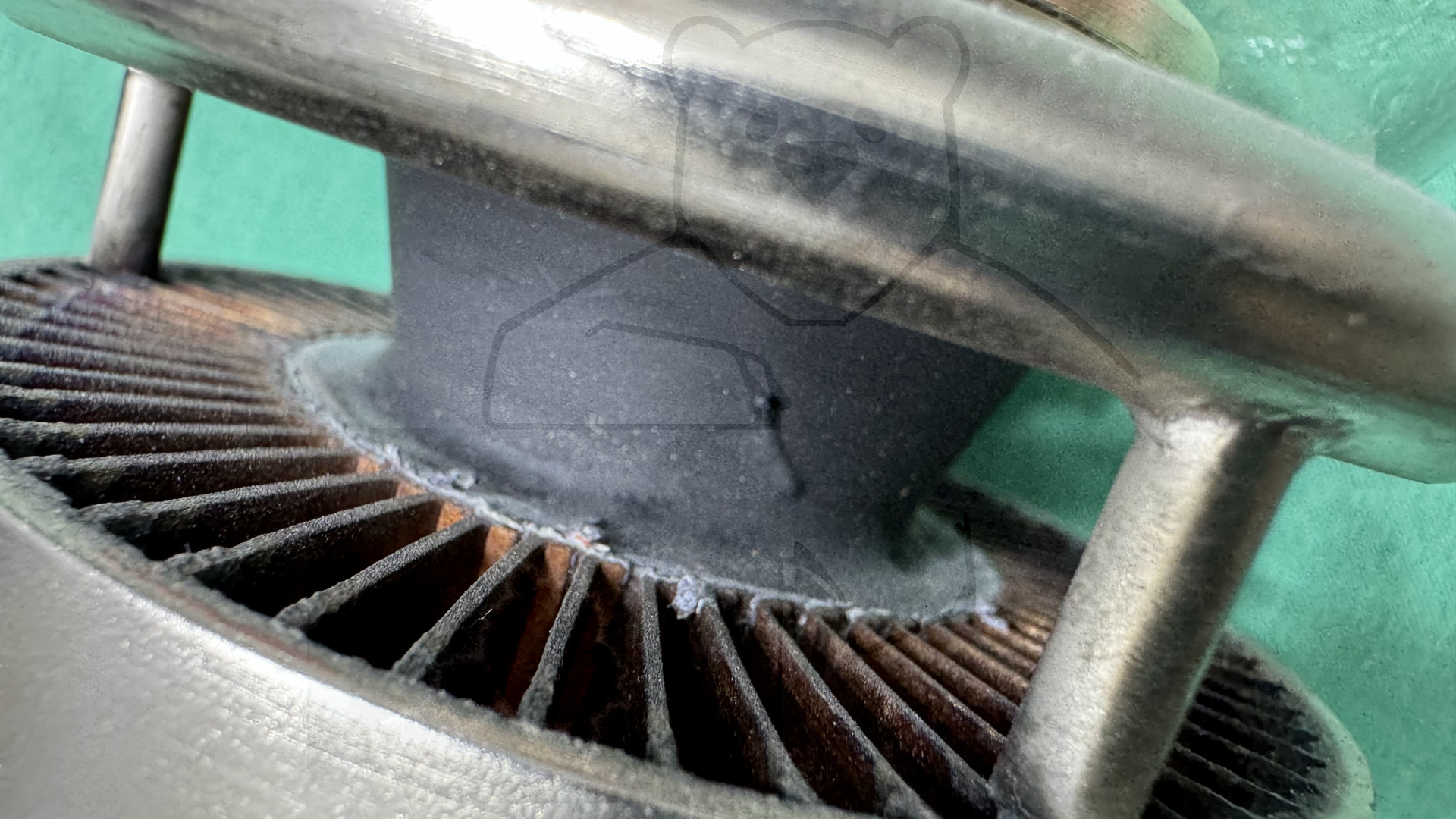

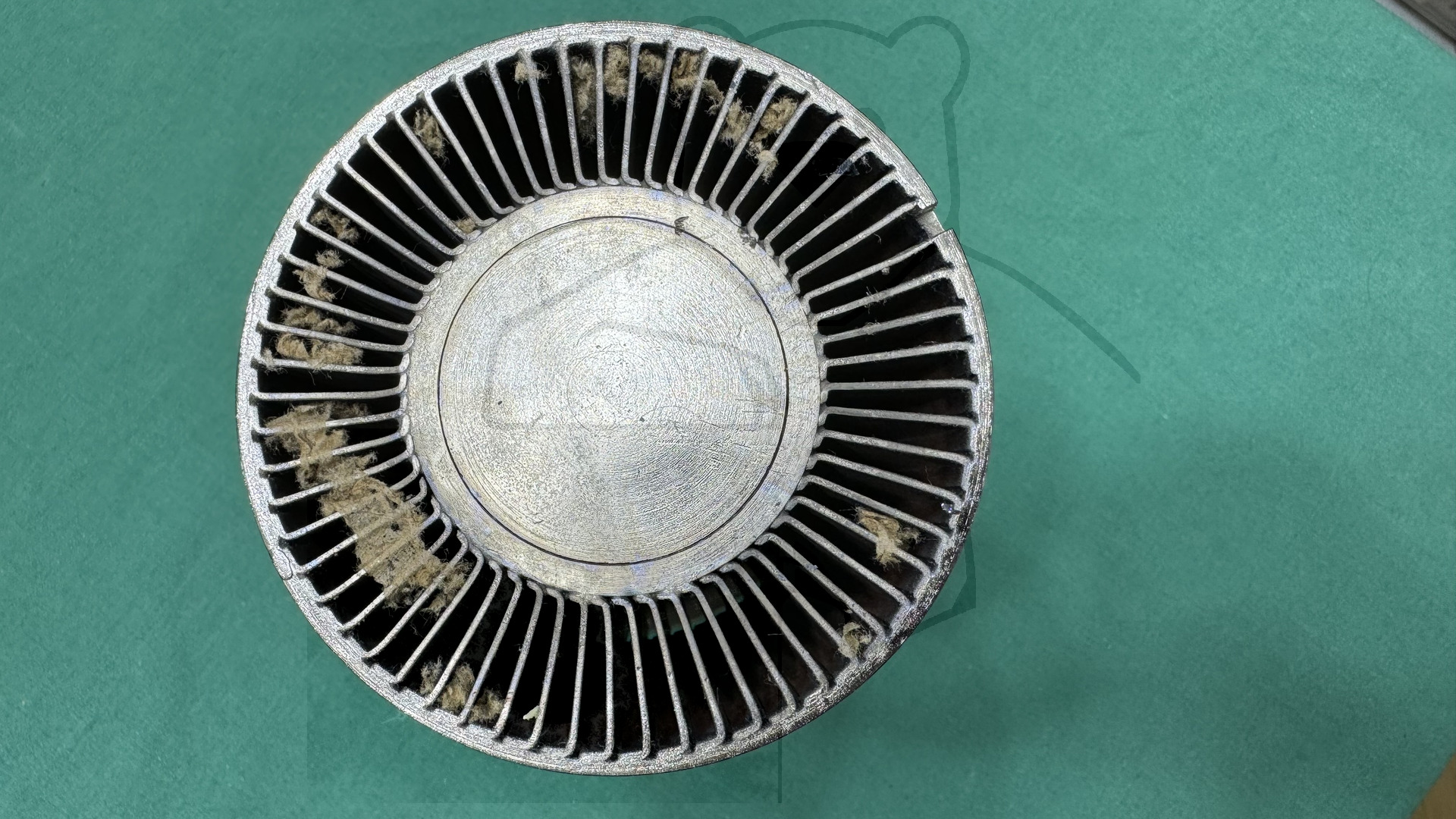

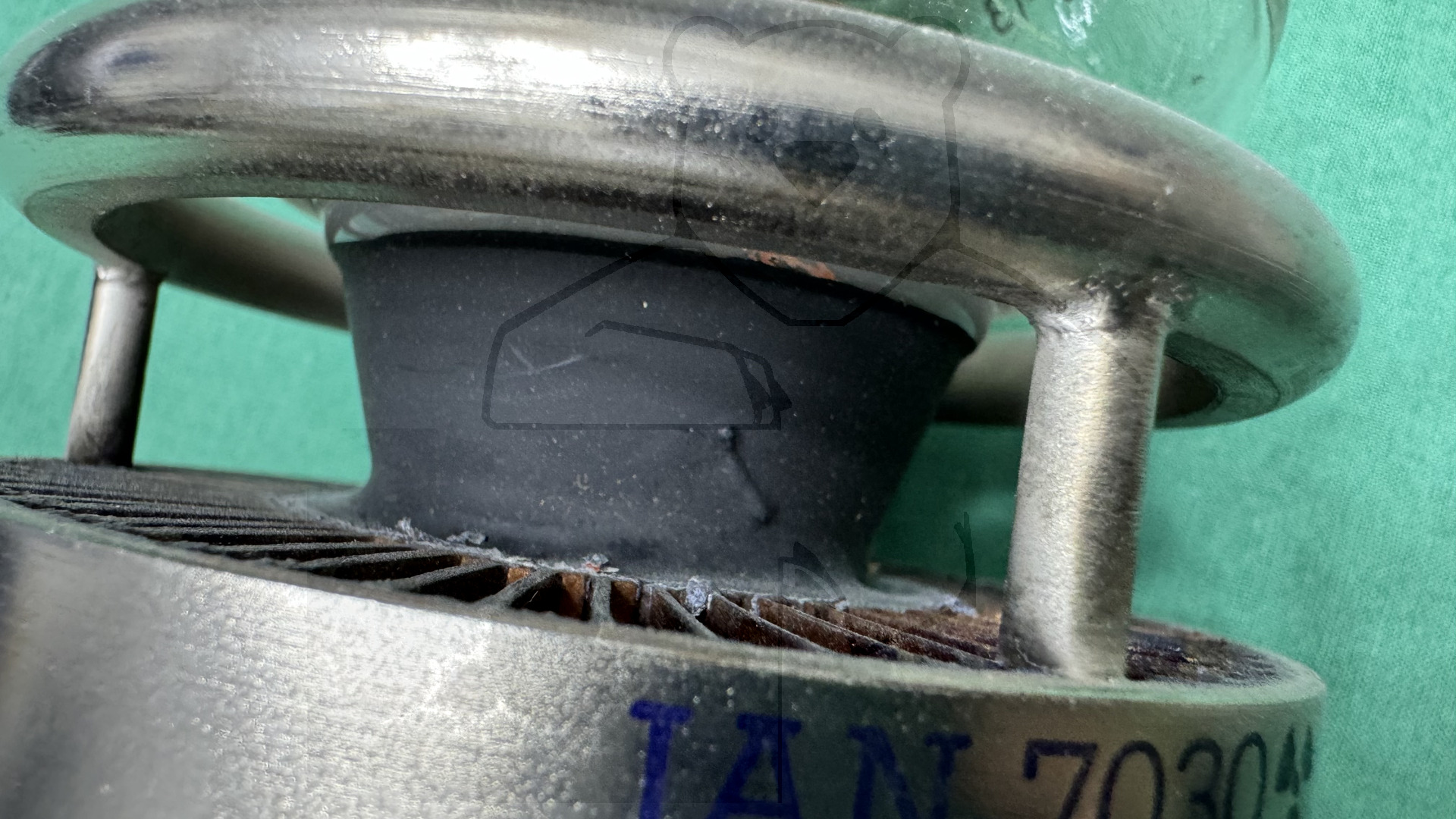

Anode 1	Kühlkörper
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

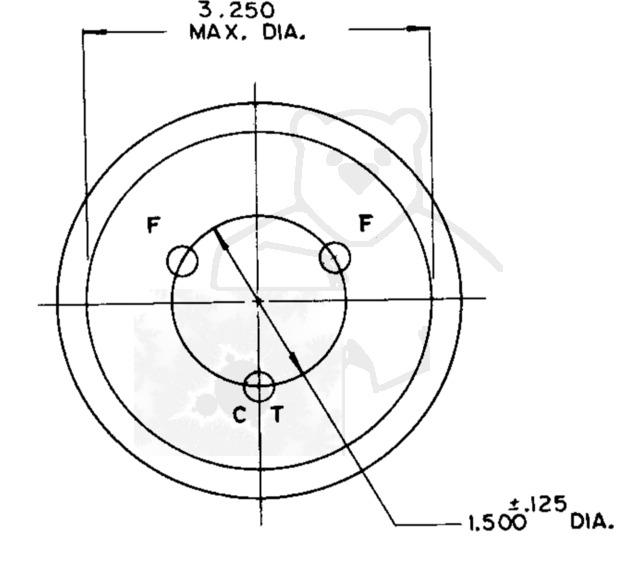

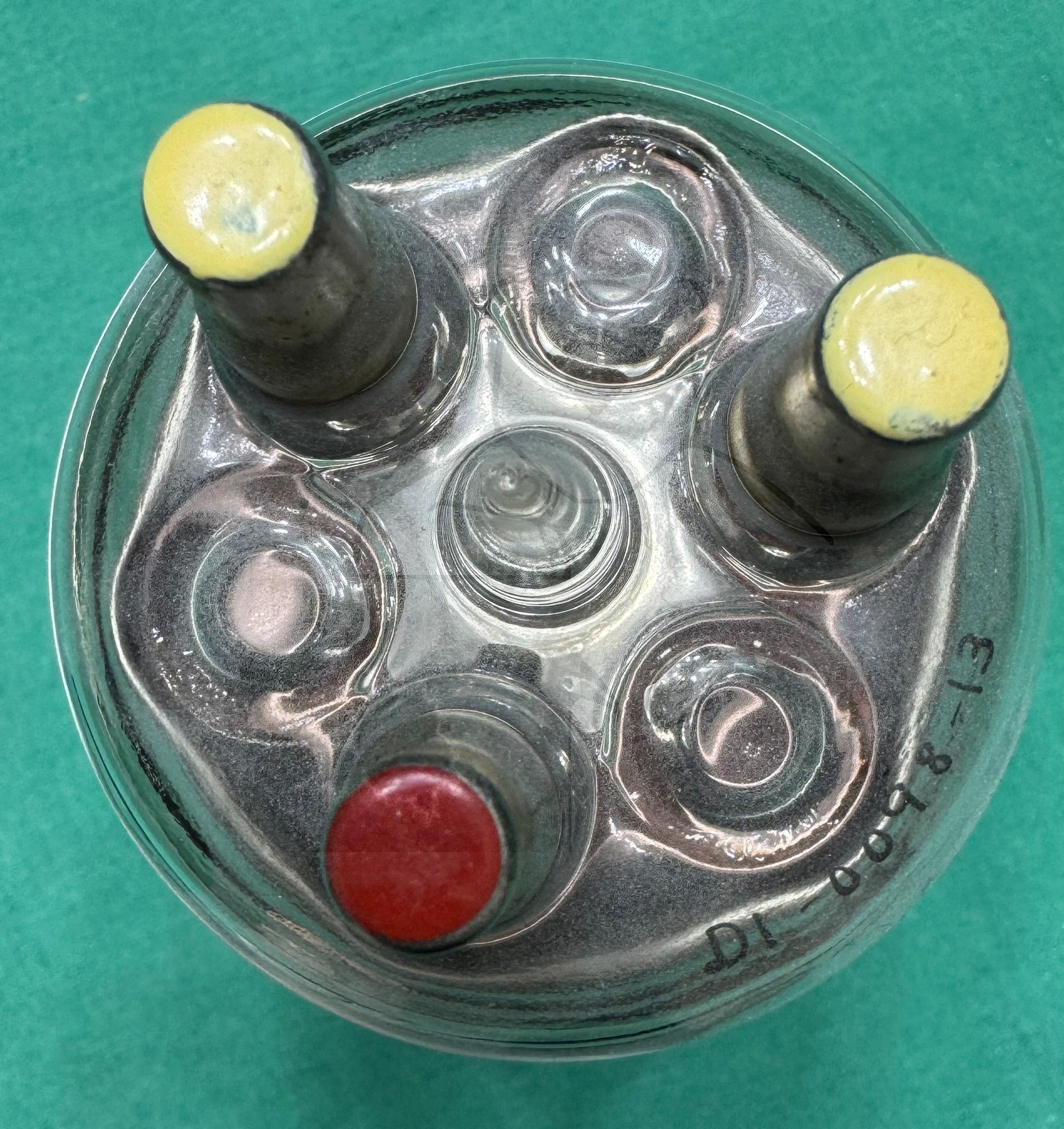

🔎 Sockelschaltung der 7030

Bildquelle: ITT Datenblatt

🔎 Datenblätter zur Röhre: 7030
Datenblatt 7030 Central Electronic Manufactures [www.tubedata.info].pdf (174 kB)
Datenblatt 7030 Sicherheitshinweis ITT.pdf (3926 kB)
