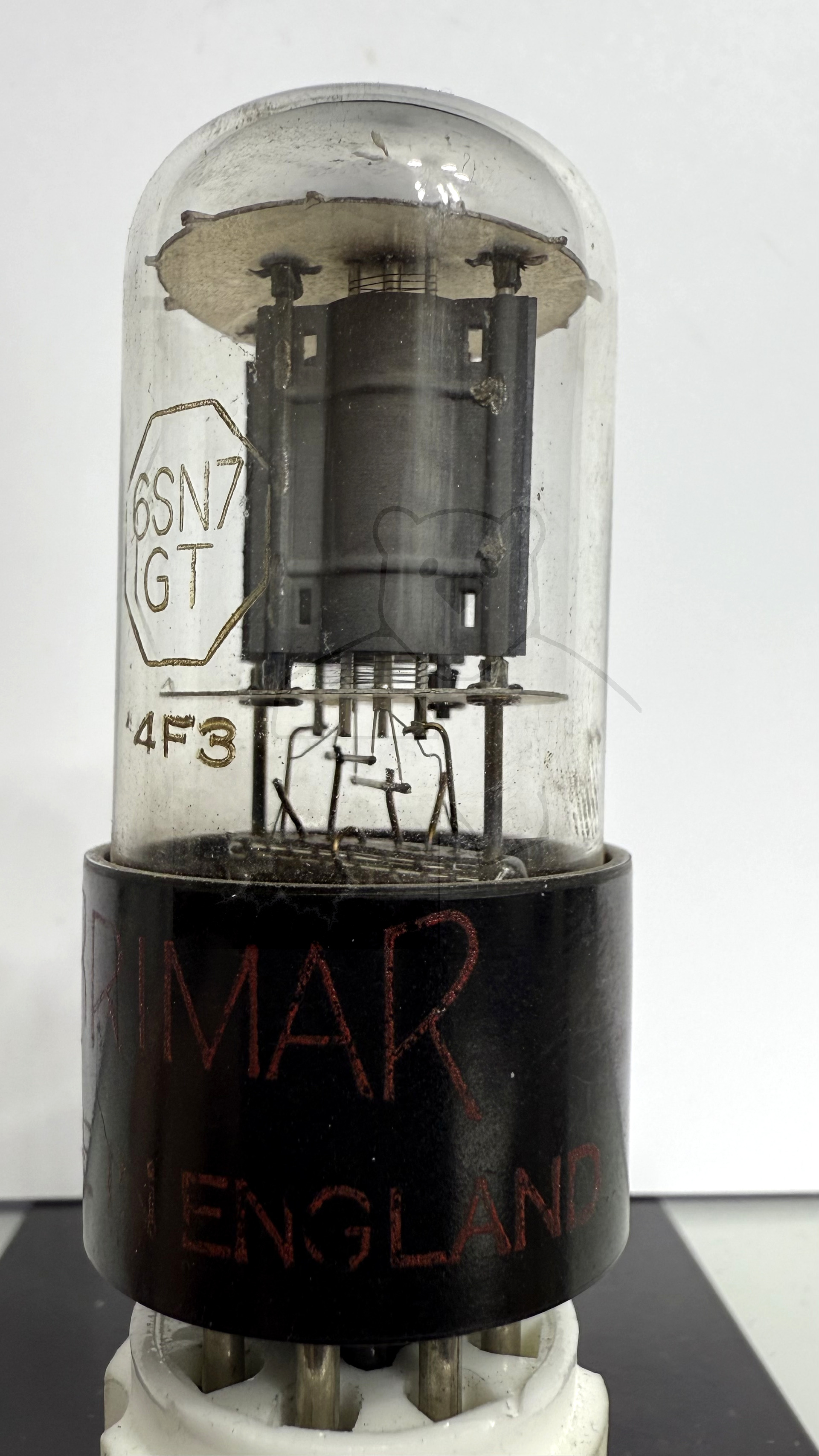

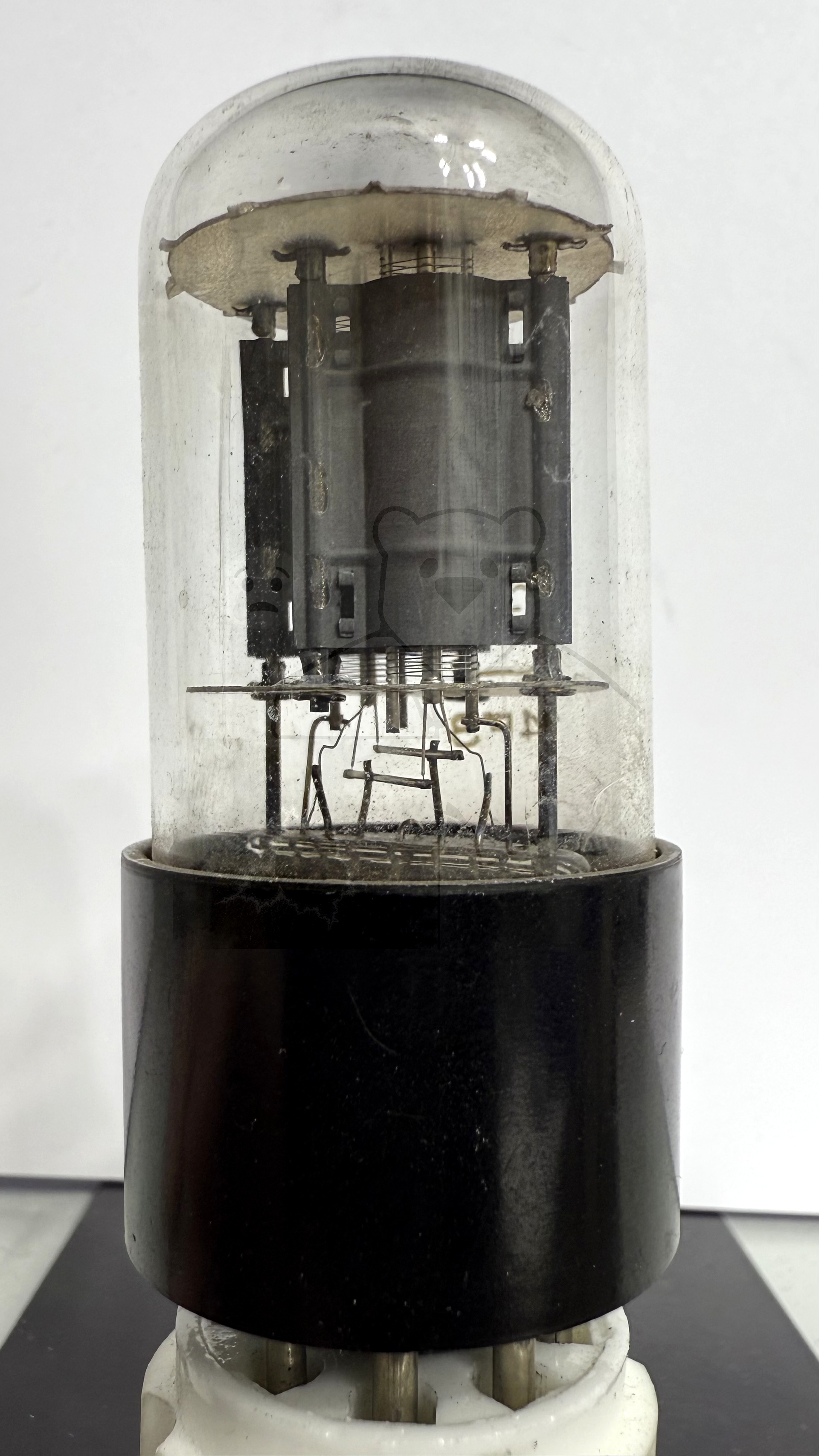

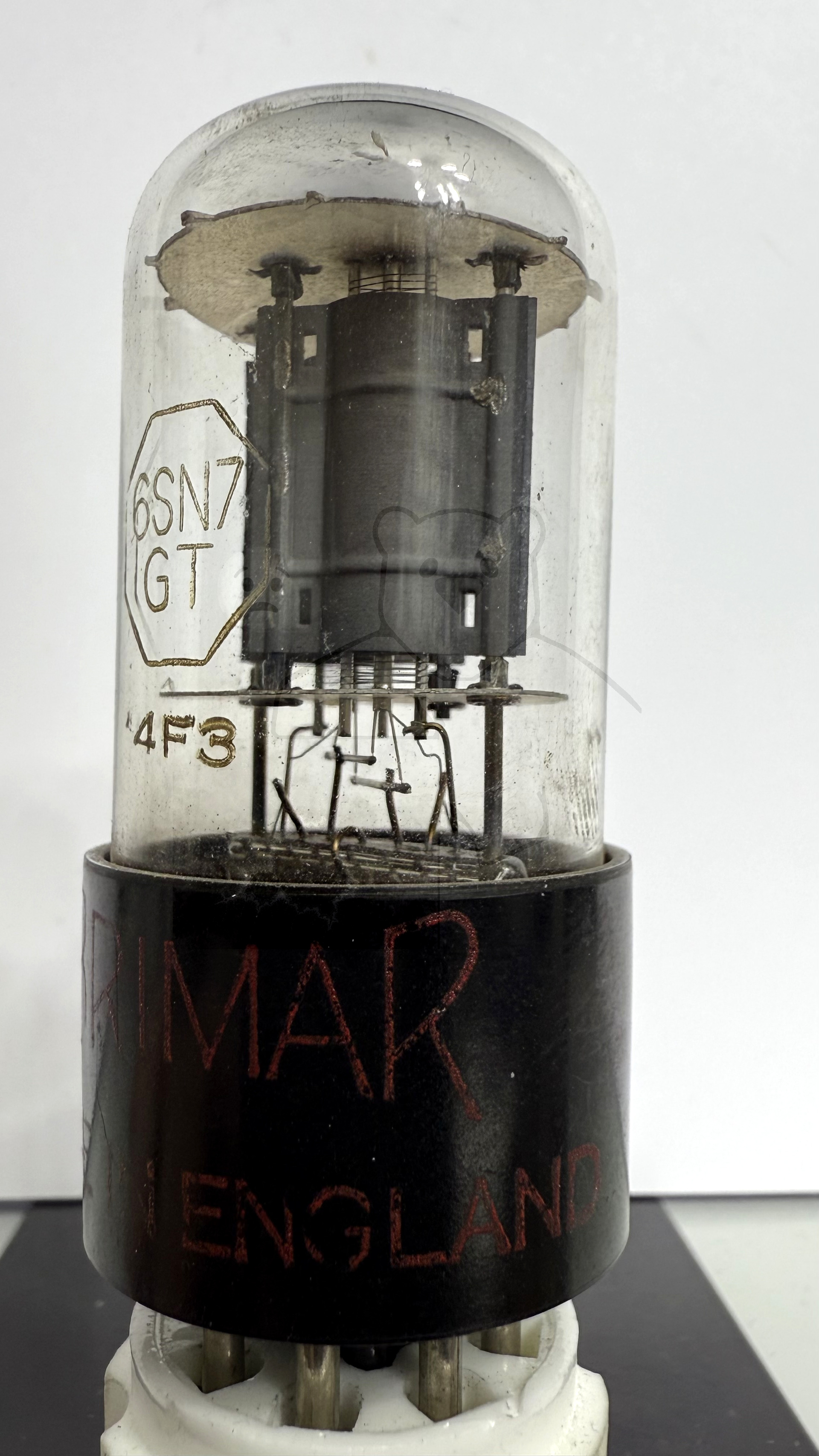

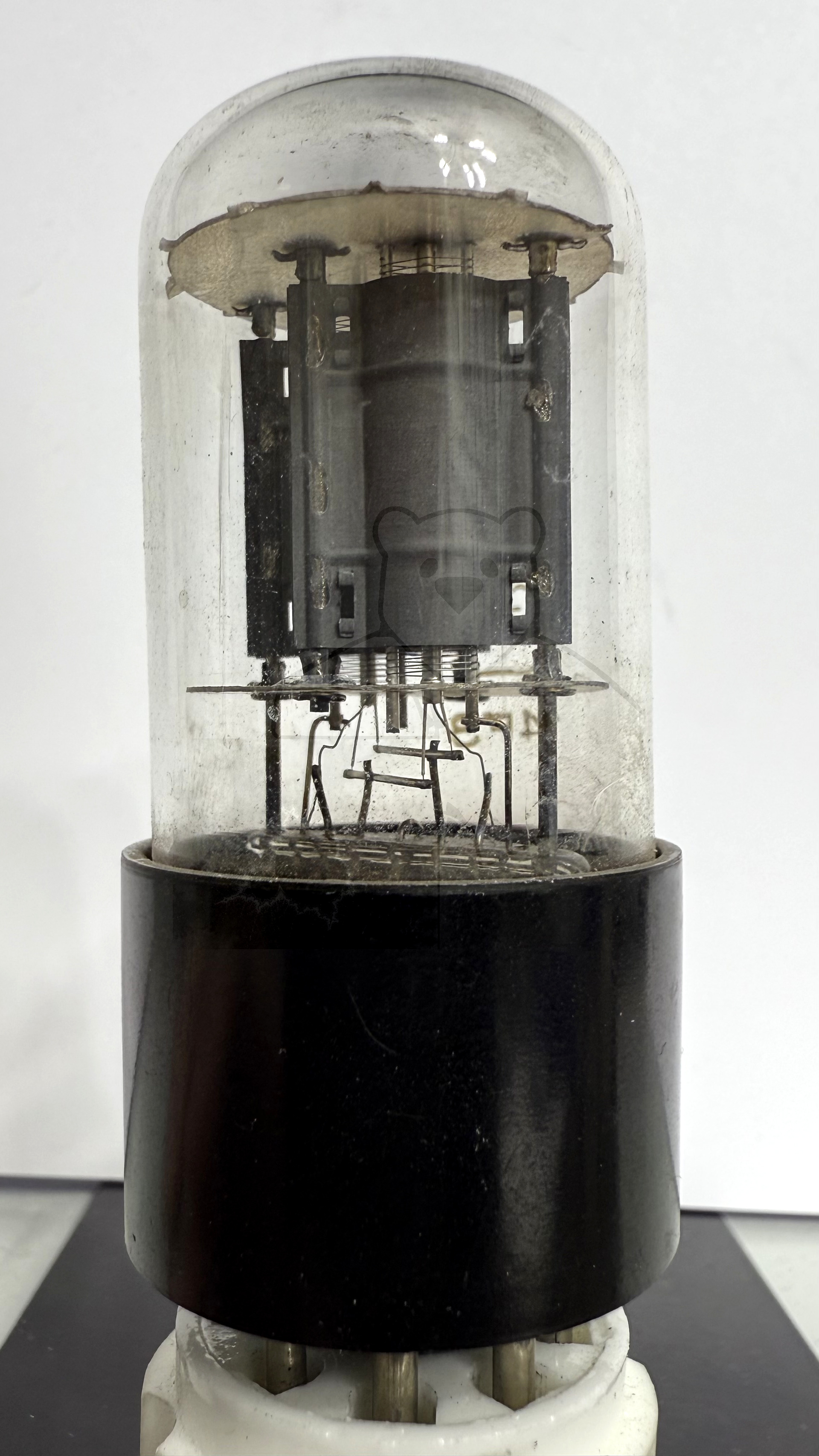

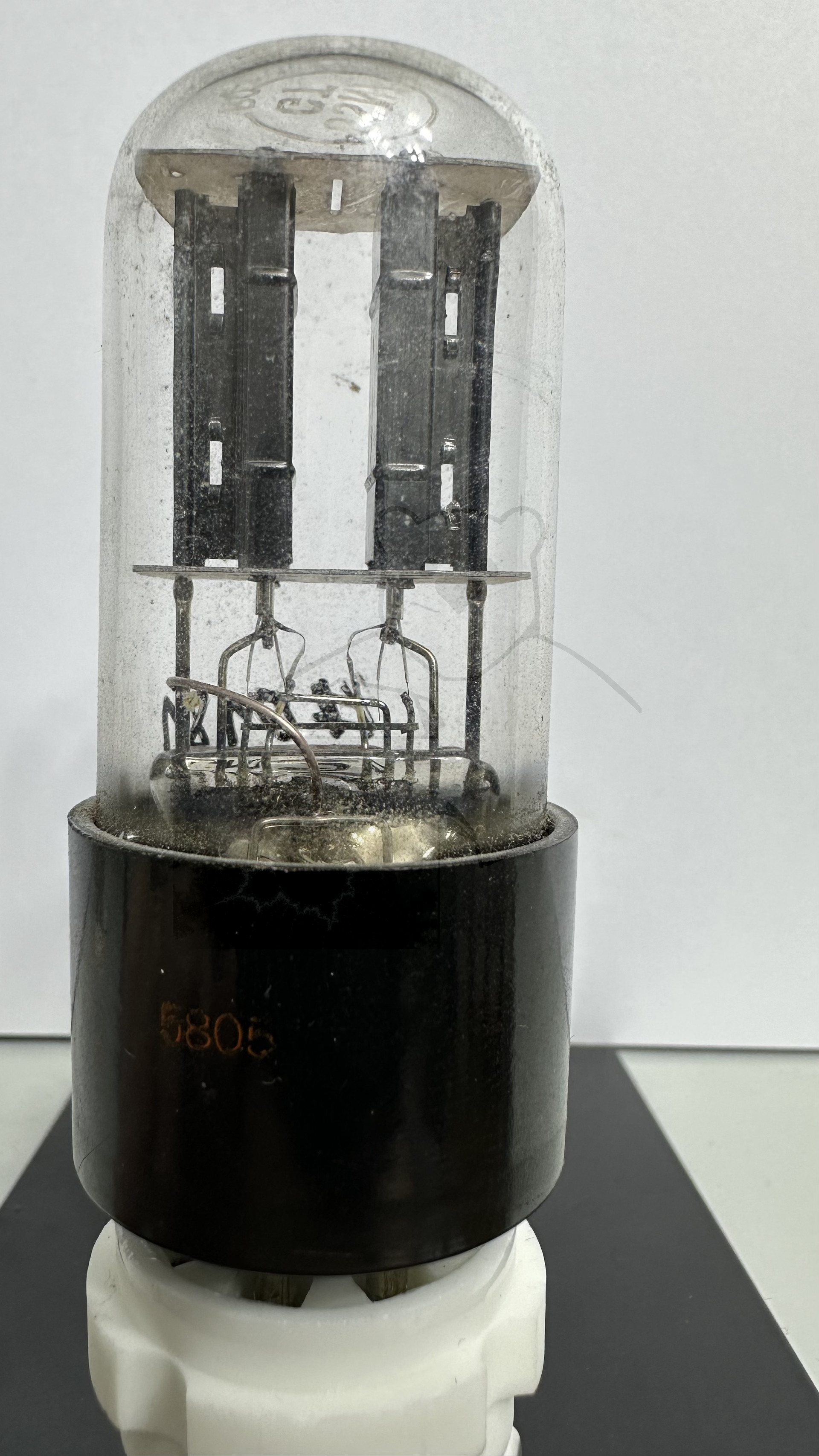

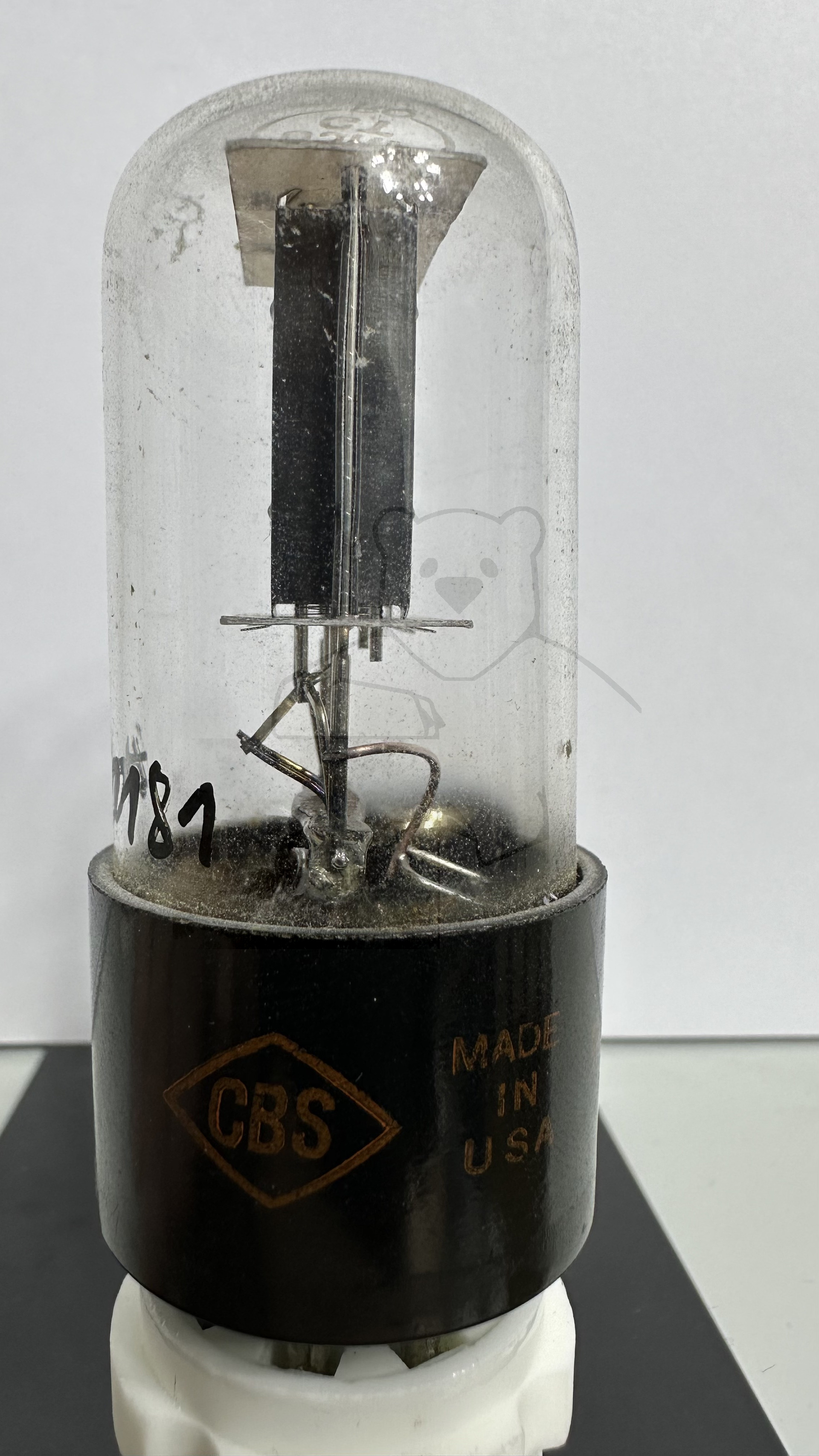

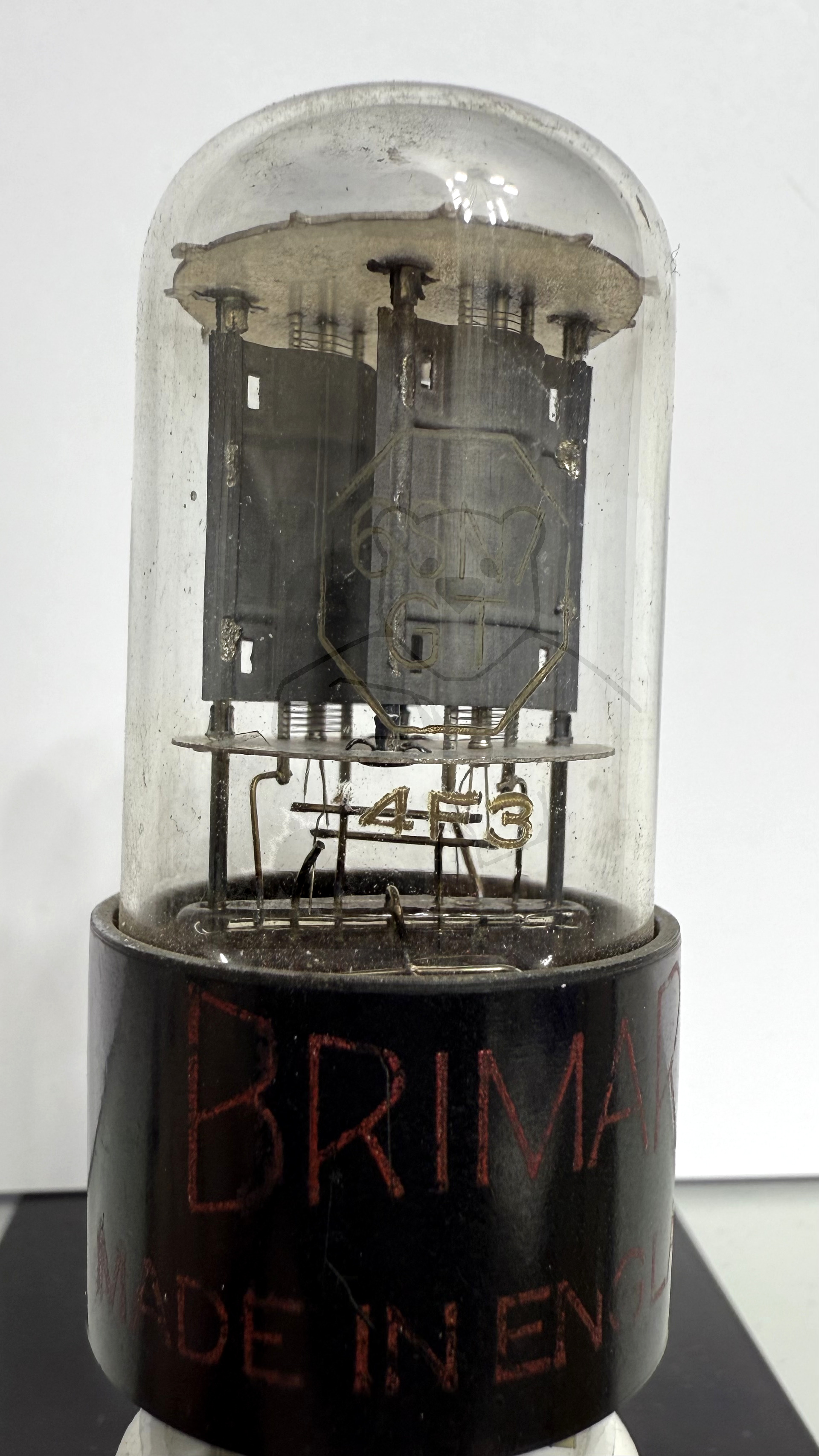

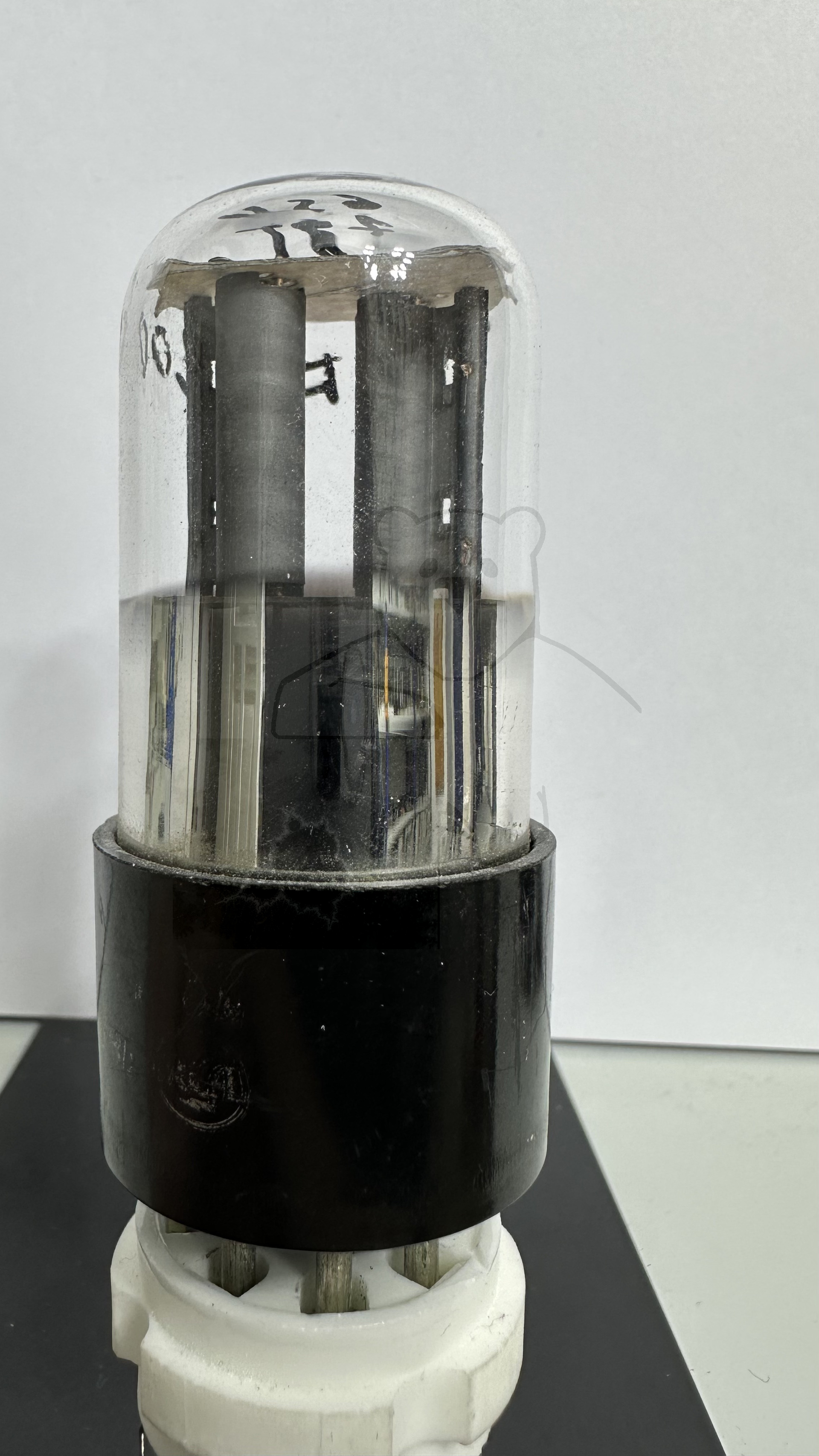

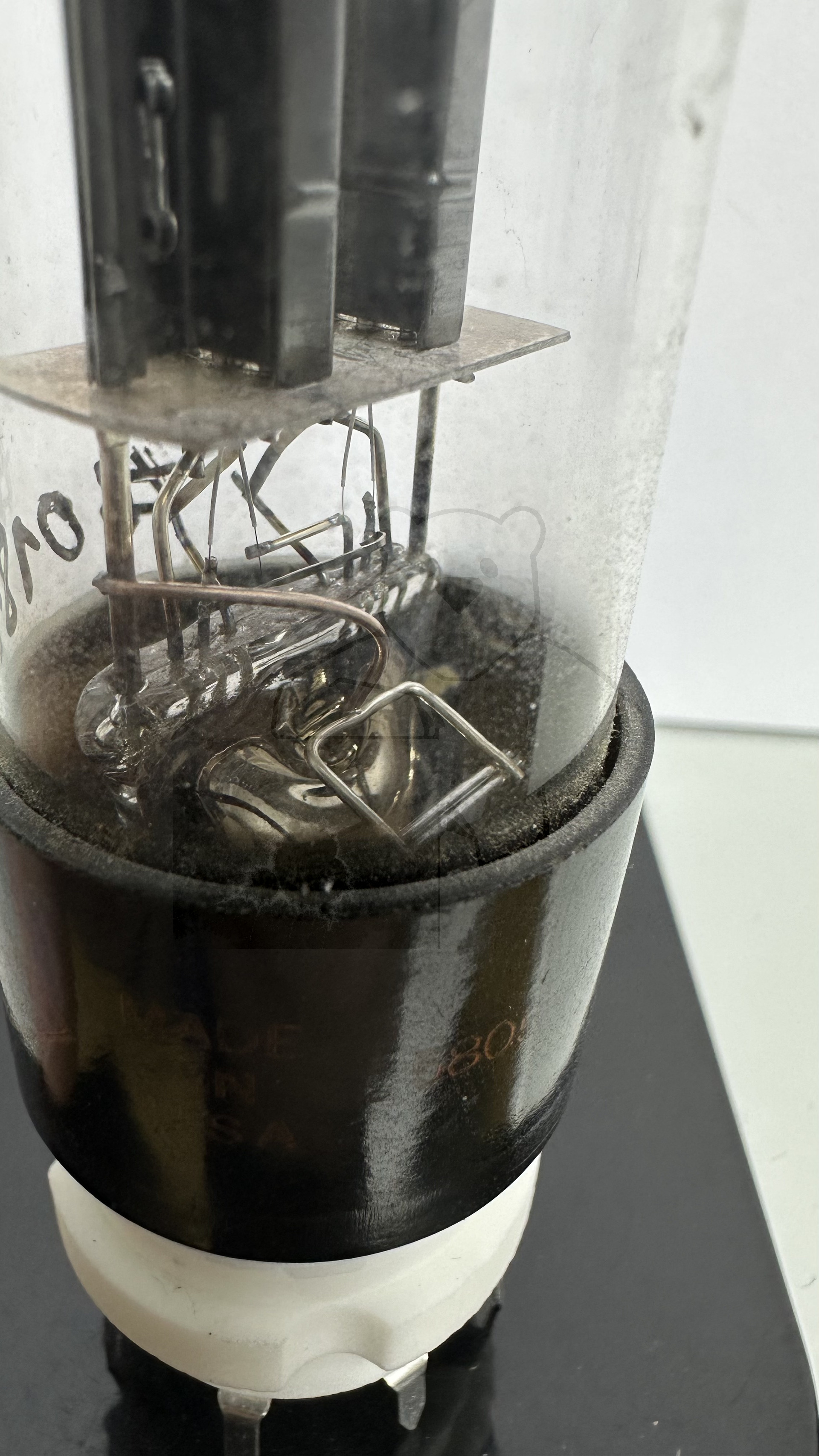

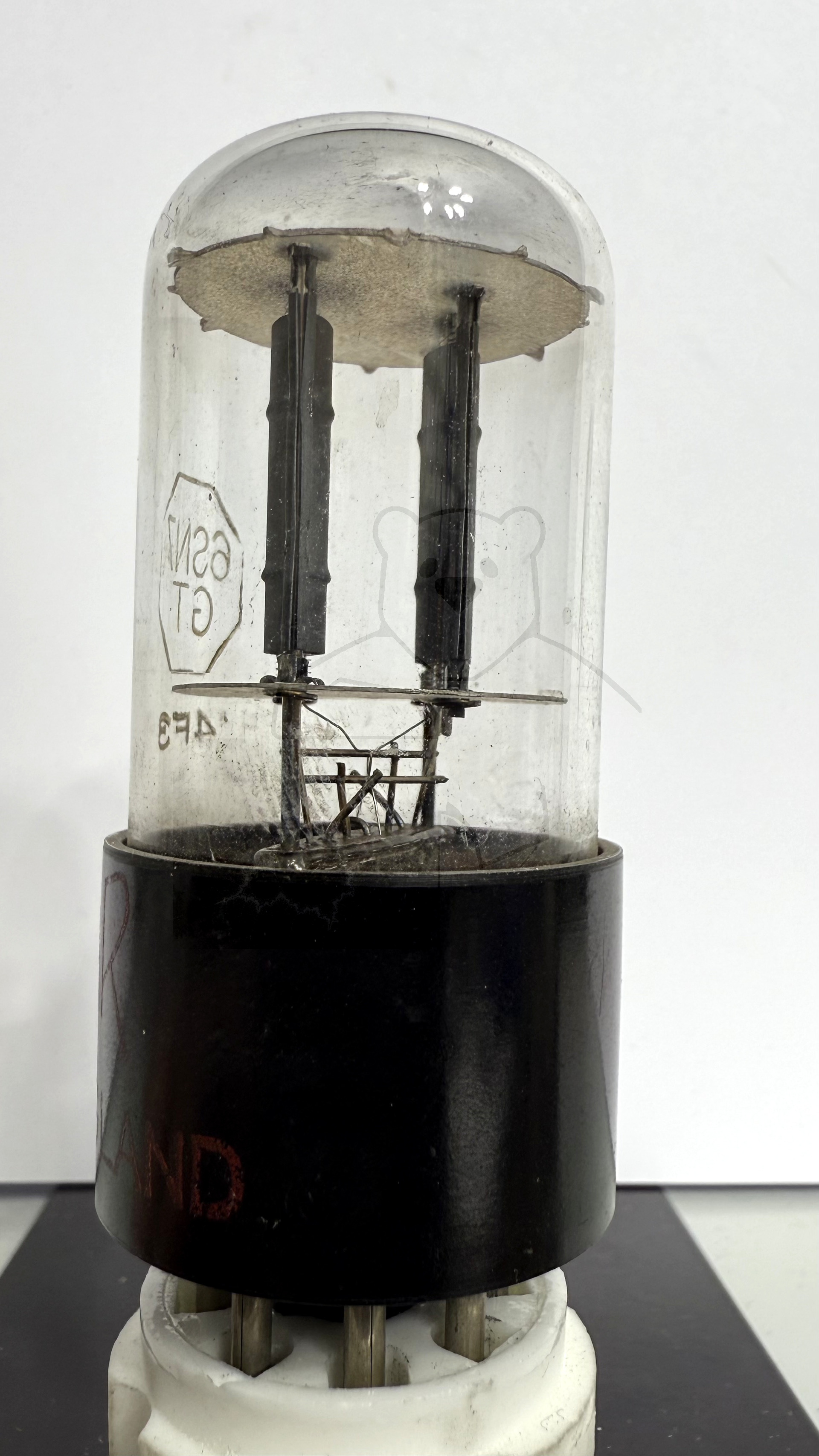

Daten und Bilder der Röhre: 6SN7GT

🔎 Beschreibung der Röhre: 6SN7GT

Name	6SN7GT
Vergleichsname	6N8S → 6Н8С
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.12.2020 04:45:32

🔎 Beschreibung der Systeme für die Röhre: 6SN7GT

	System 1	System 2
Kathode	6	3
Gitter 1	4	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	2
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

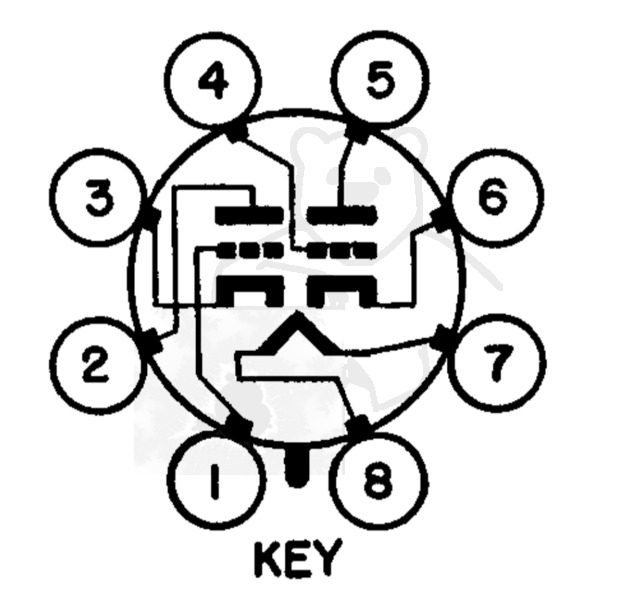

🔎 Sockelschaltung der 6SN7GT

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6SN7GT
Datenblatt 6SN7 RCA.pdf (1930 kB)
Datenblatt 6SN7 RFT.pdf (66 kB)
Datenblatt 6SN7GT Brimar [www.tubedata.info].pdf (104 kB)
Datenblatt 6SN7GT Sylvania [www.tubedata.info].pdf (407 kB)
Datenblatt 6SN7GT Tung-Sol [www.tubedata.info].pdf (133 kB)
Datenblatt 6SN7GTA General Electric.pdf (479 kB)
Datenblatt 6SN7GTA RCA.pdf (297 kB)
Datenblatt 6SN7GTA Sylvania [www.tubedata.info].pdf (397 kB)
Datenblatt 6SN7GTA Tung-Sol [www.tubedata.info].pdf (221 kB)
Datenblatt 6SN7GTB General Electric [www.tubedata.info].pdf (479 kB)
Datenblatt 6SN7GTB RCA [www.tubedata.info].pdf (333 kB)
Datenblatt 6SN7GTB Sylvania.pdf (397 kB)
Datenblatt 6SN7GTB Tung-Sol Version 2 [www.tubedata.info].pdf (262 kB)
Datenblatt 6SN7GTB Tung-Sol.pdf (163 kB)
Datenblatt 6SN7WGT Raytheon.pdf (468 kB)
Datenblatt 6SN7WGTA Tung-Sol [www.tubedata.info].pdf (309 kB)
Pruefkarte 6SN7 VT-231 5692 - Karte 1 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte 6SN7 VT-231 5692 - Karte 2 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte 6SN7 VT231 - Neuberger RPM370 Roehrenmessgeraet.pdf (179 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
