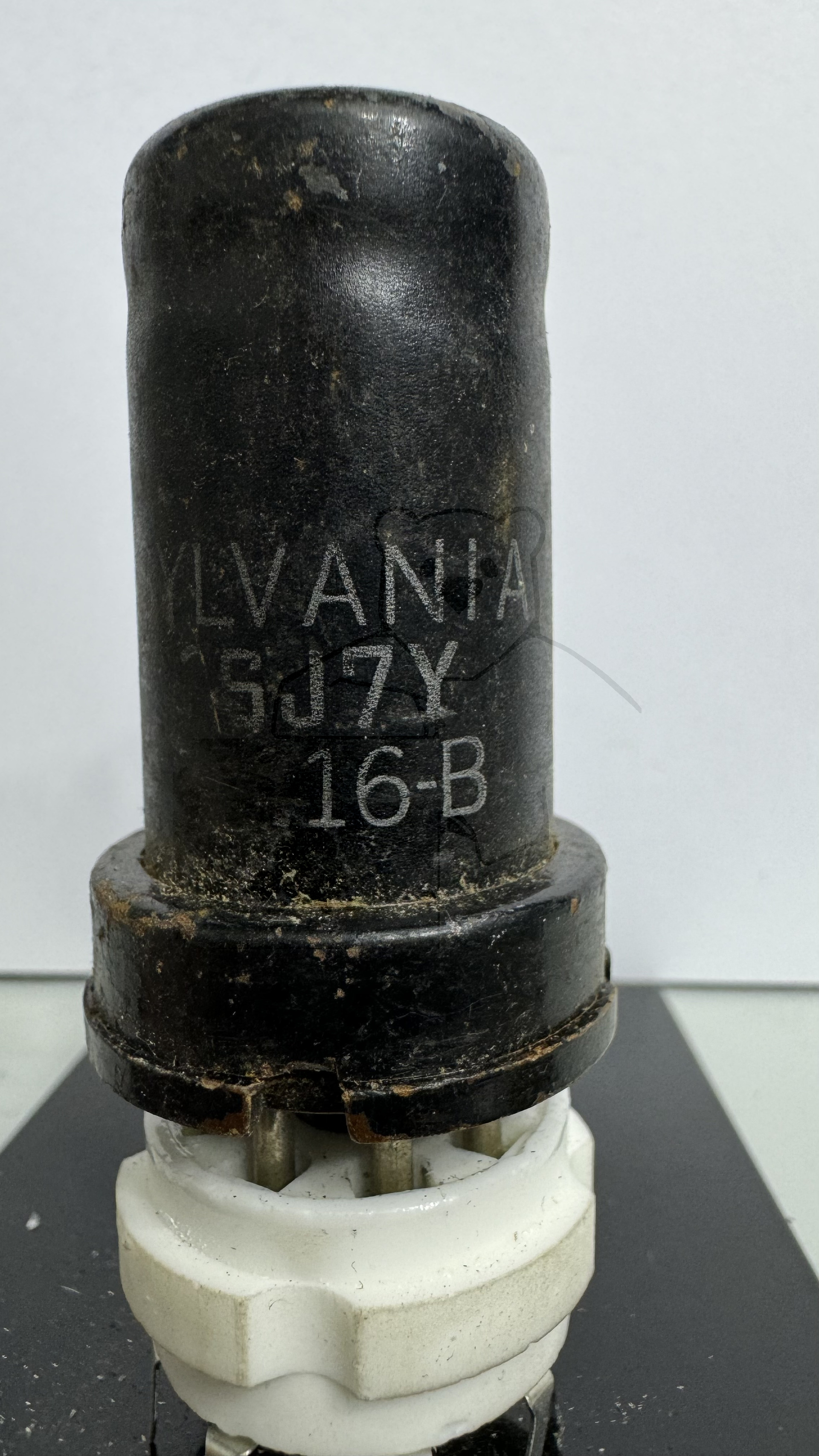

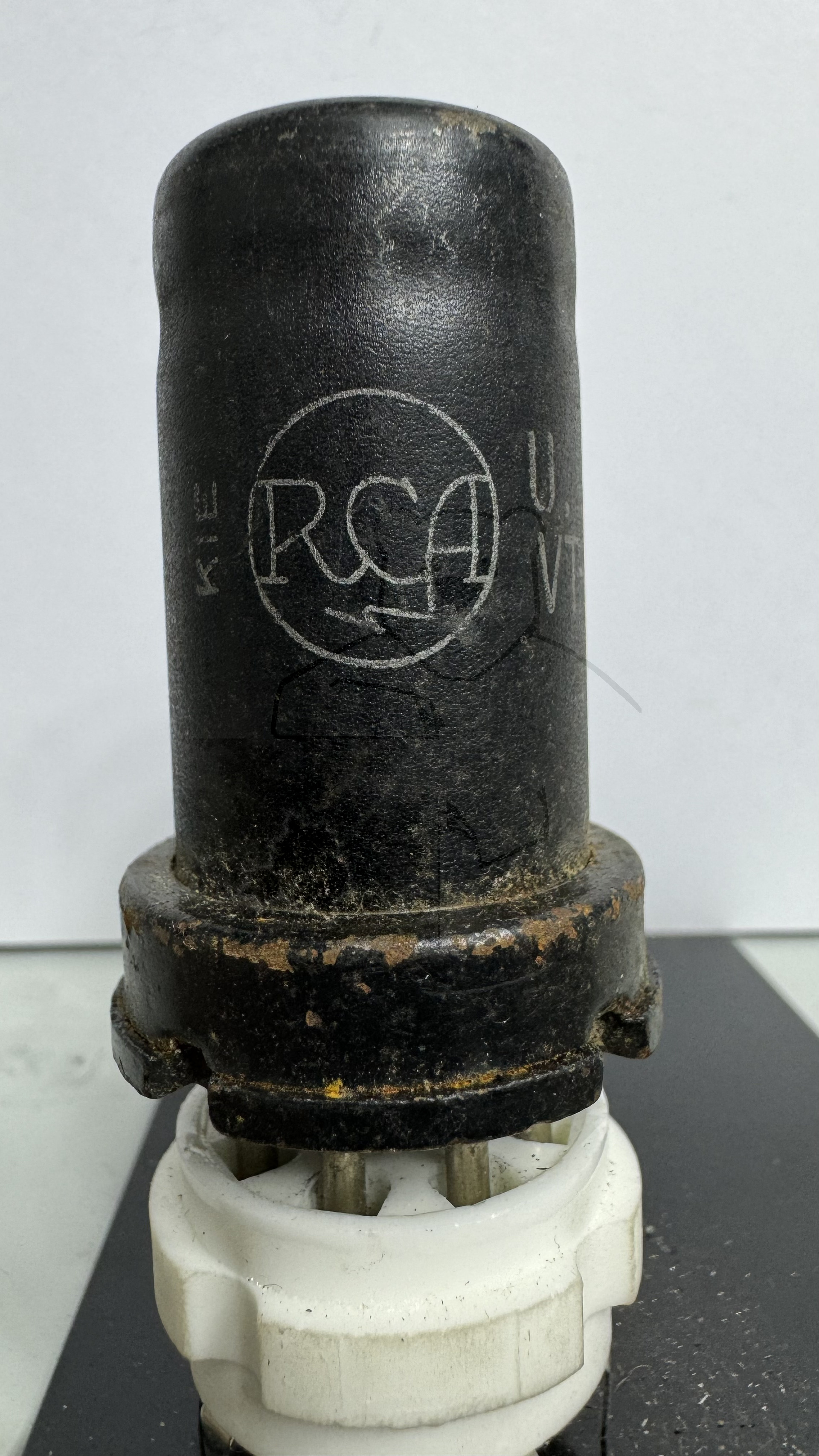

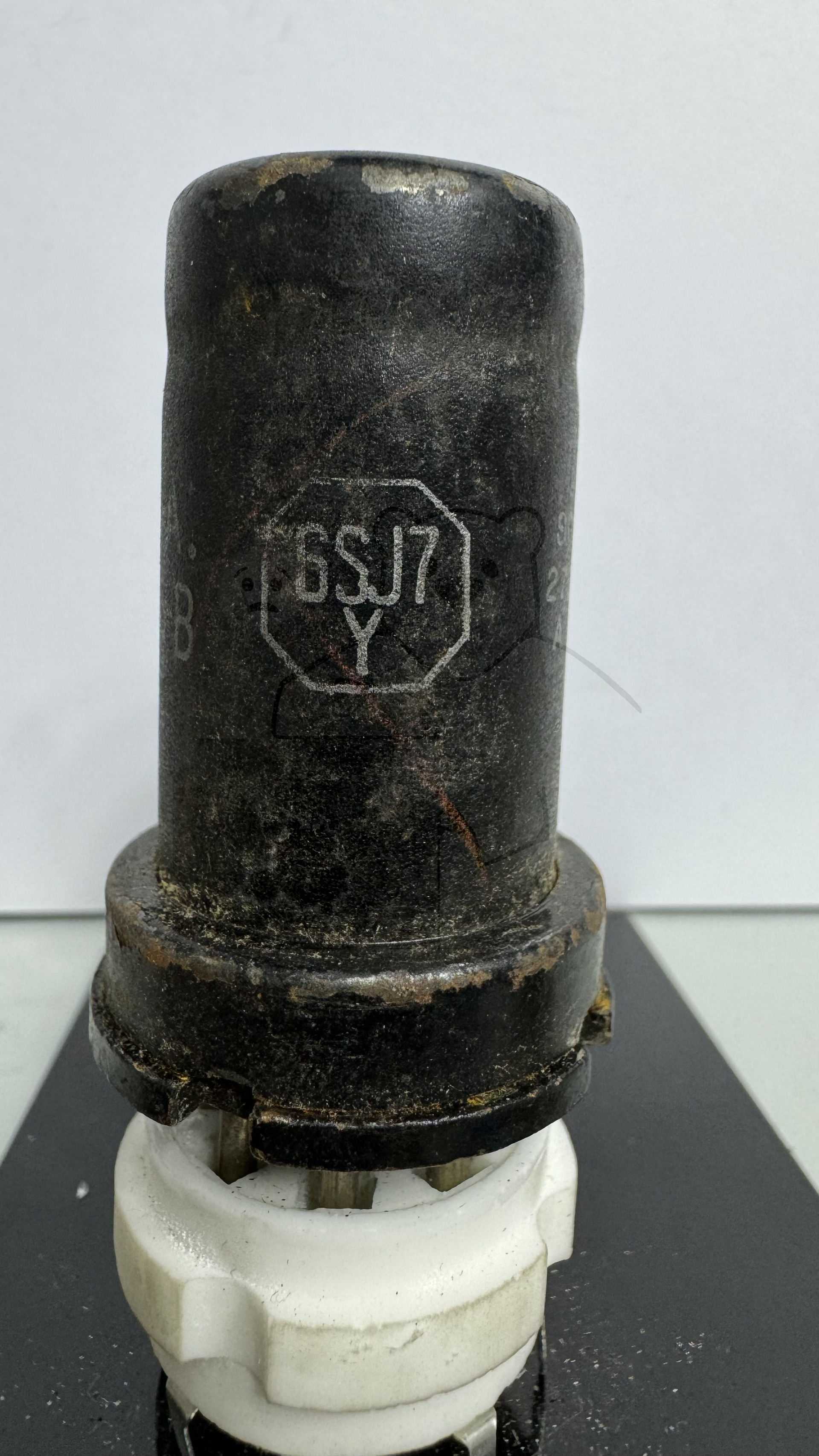

Daten und Bilder der Röhre: 6SJ7Y

🔎 Beschreibung der Röhre: 6SJ7Y

Name	6SJ7Y

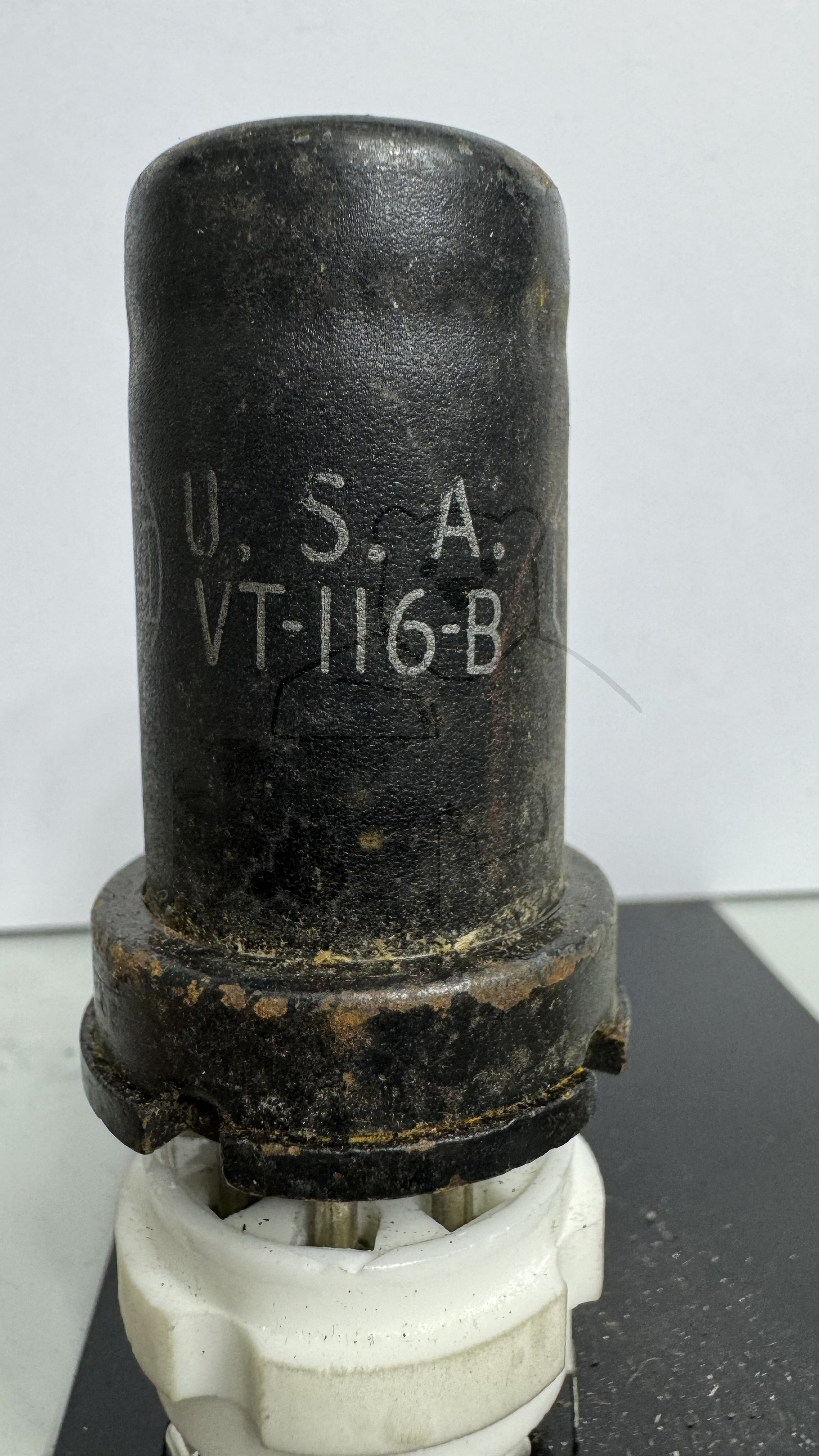

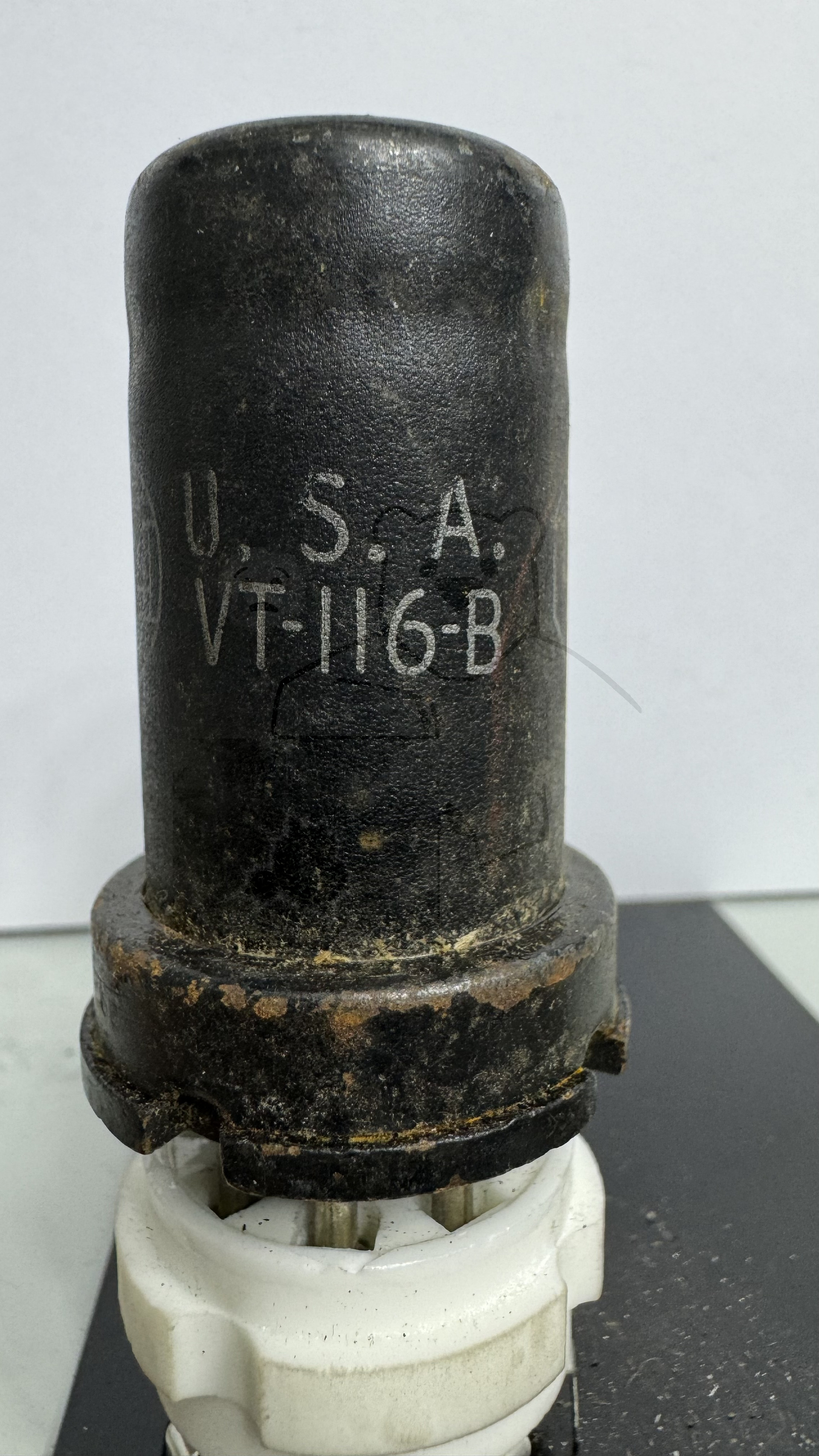

Vergleichsname	6J8 → 6SJ7 → 6Ж8 → VT-116 VT-116-B
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.

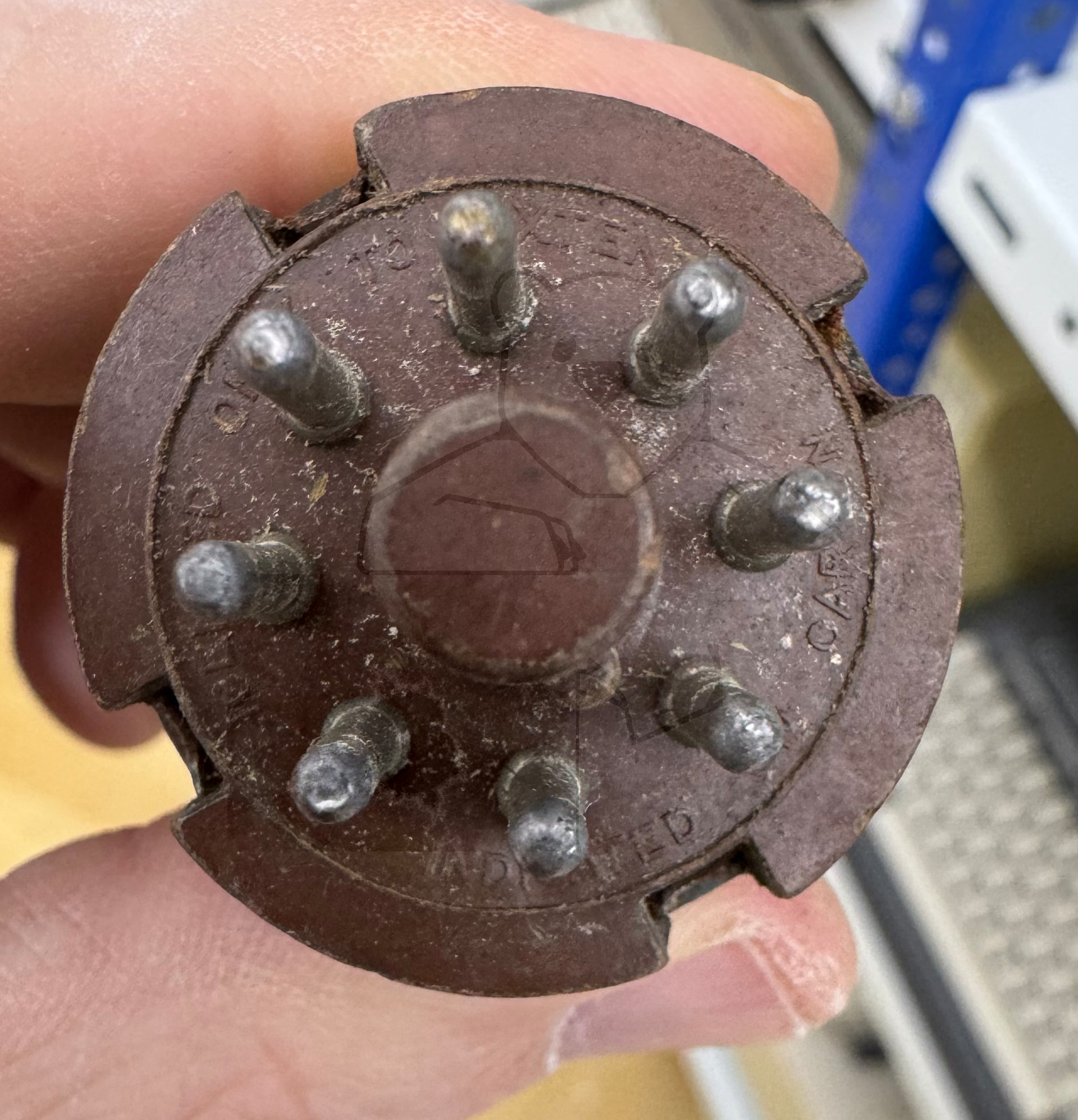

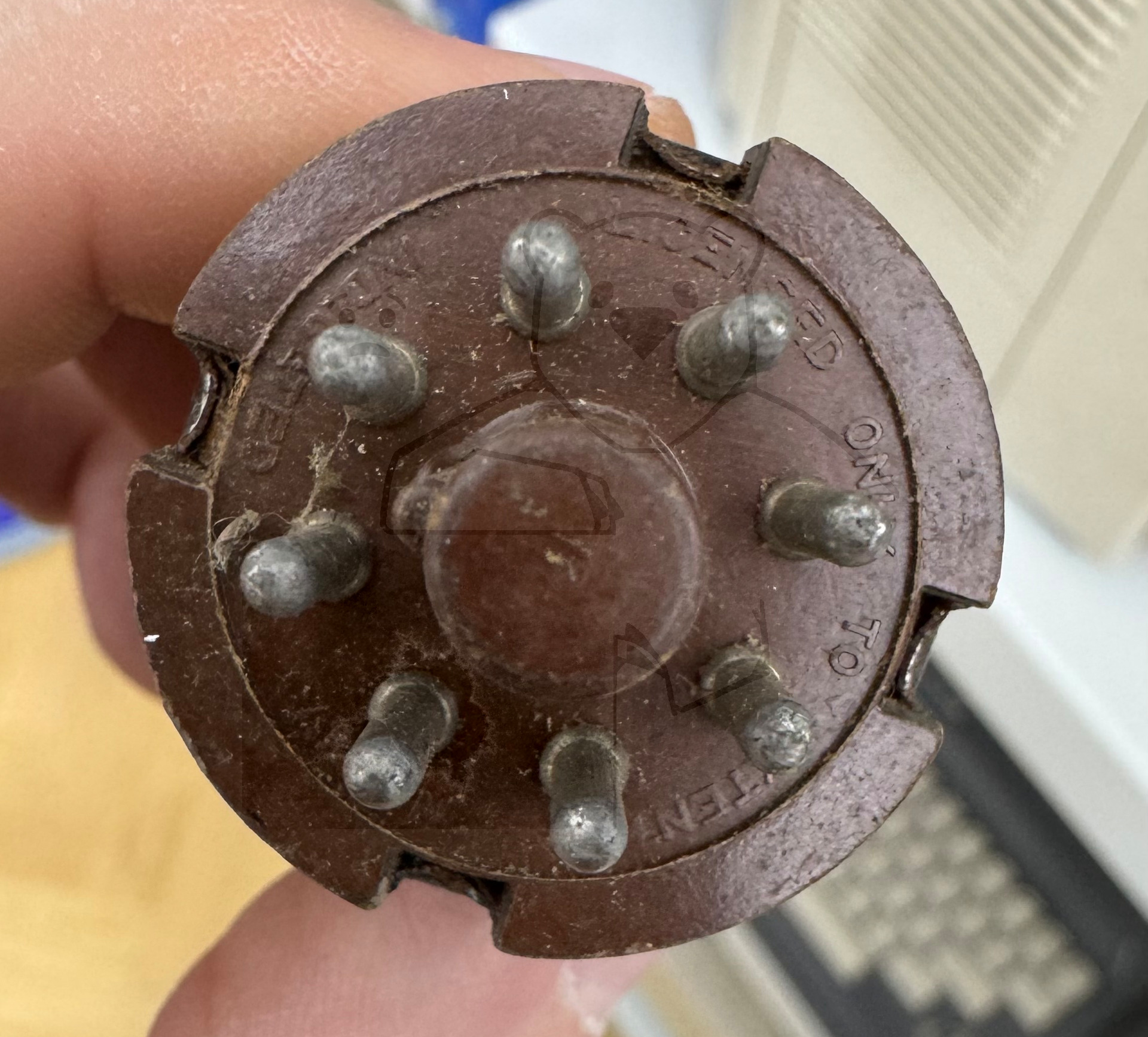

Zusätzliche Informationen	Diese Variante der → 6SJ7 verfügt über einen verlustfreien Glimmer-Pertinax-Sockel - Angezeigt durch das 'Y' in der Typenbezeichnung.
Letzte Änderung	07.01.2024 14:33:52

🔎 Beschreibung der Systeme für die Röhre: 6SJ7Y

	System 1
Kathode	5
Gitter 1	4
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

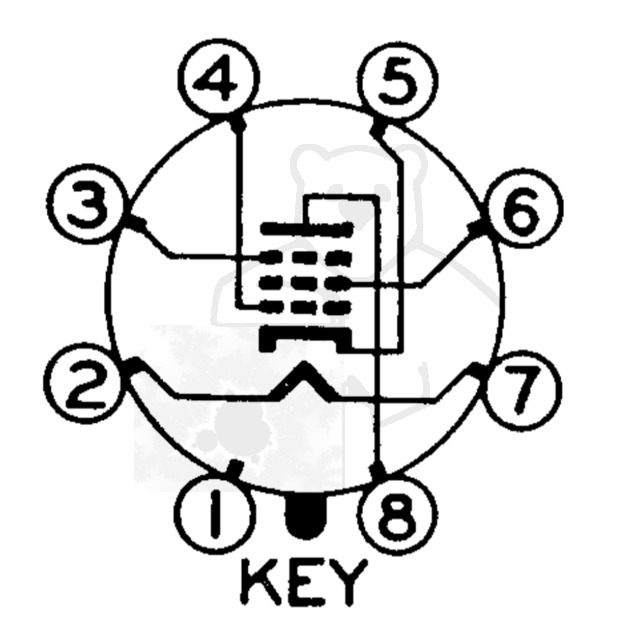

🔎 Sockelschaltung der 6SJ7Y

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6SJ7Y
Datenblatt 6SJ7 General Electric.pdf (444 kB)
Datenblatt 6SJ7 RCA.pdf (417 kB)
Datenblatt 6SJ7 RFT.pdf (85 kB)
Datenblatt 6SJ7 Tung-Sol.pdf (128 kB)
Pruefkarte 6SJ7 6SJ7Y VT116 VT116A VT116B - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
