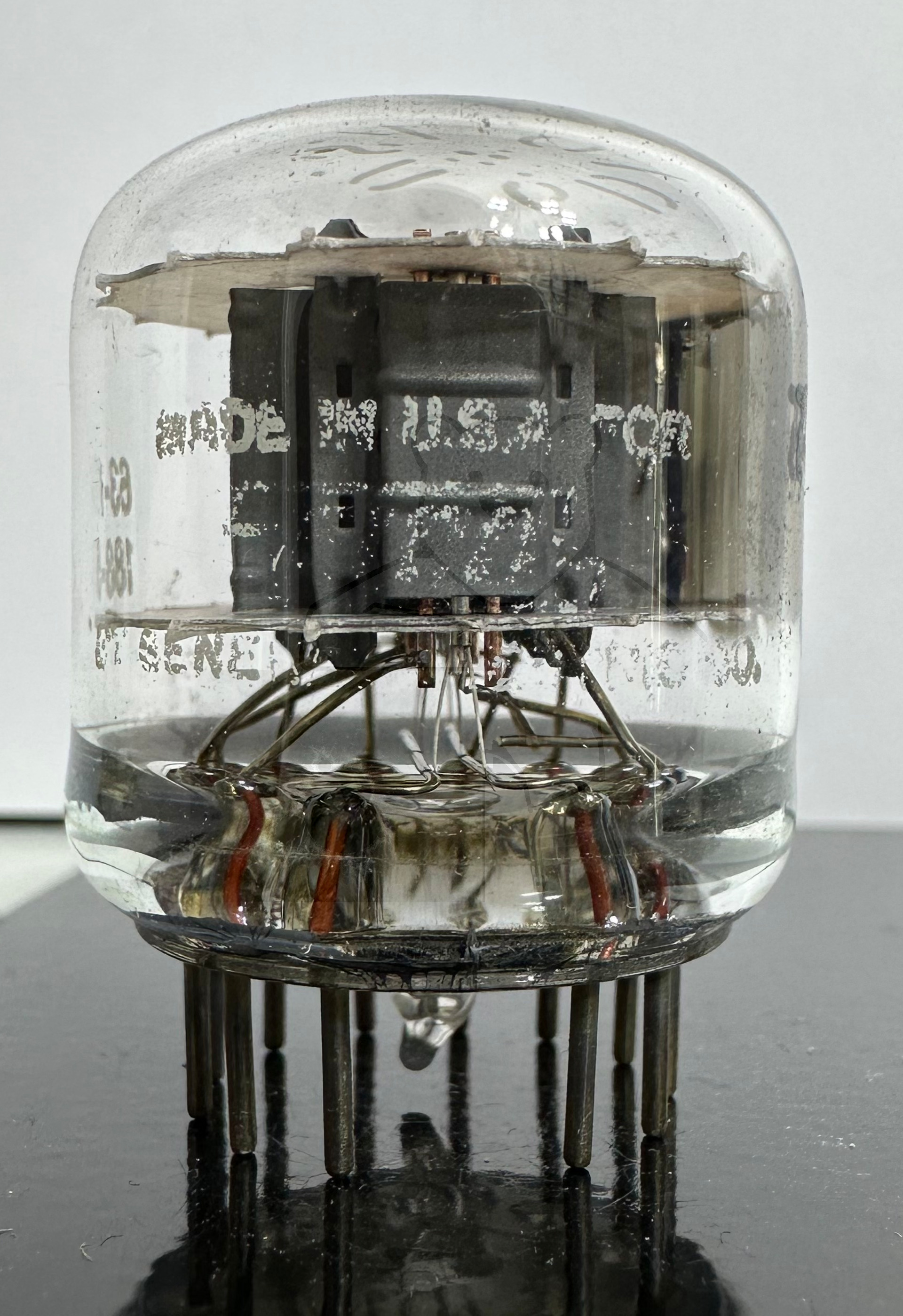

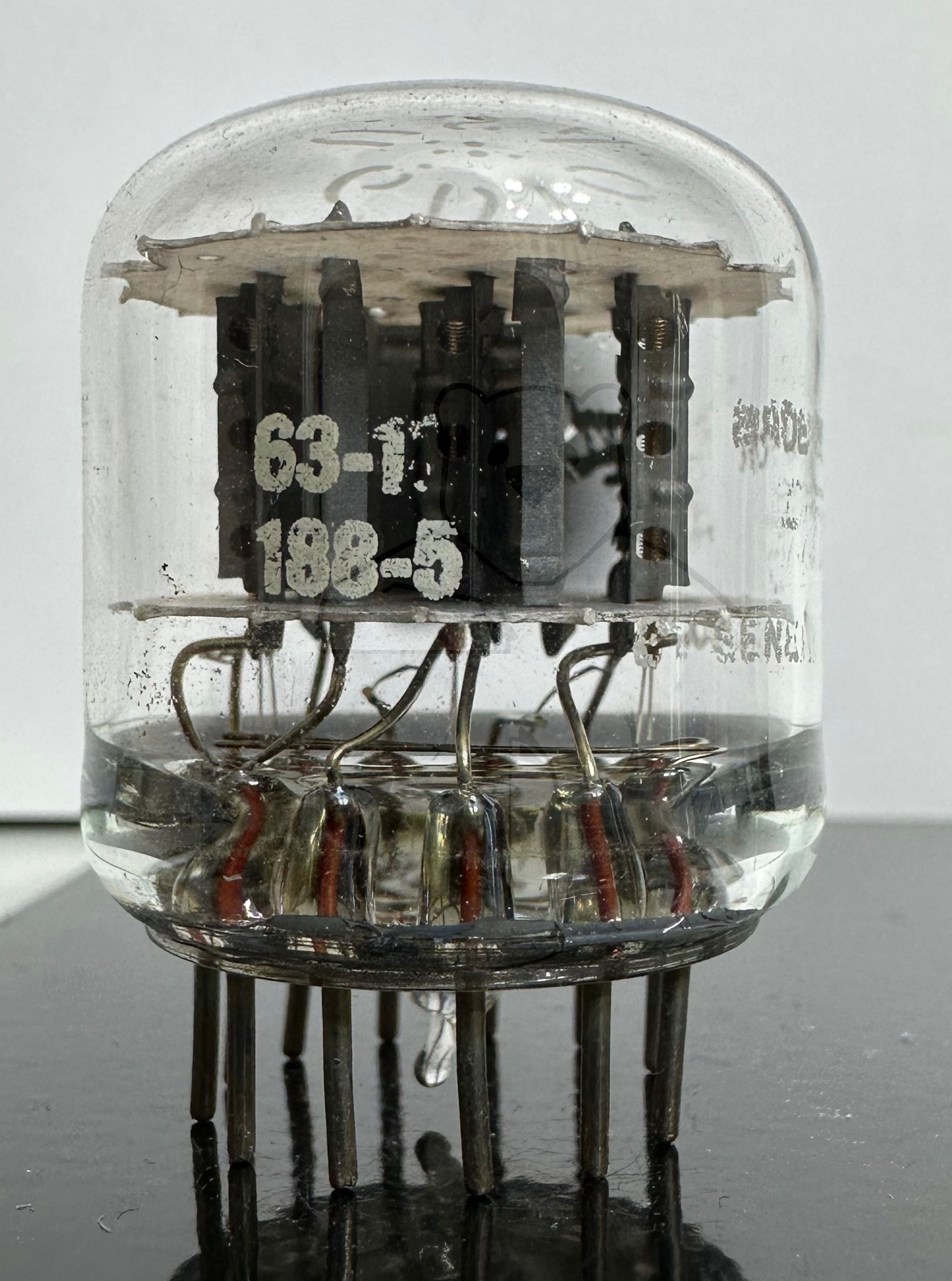

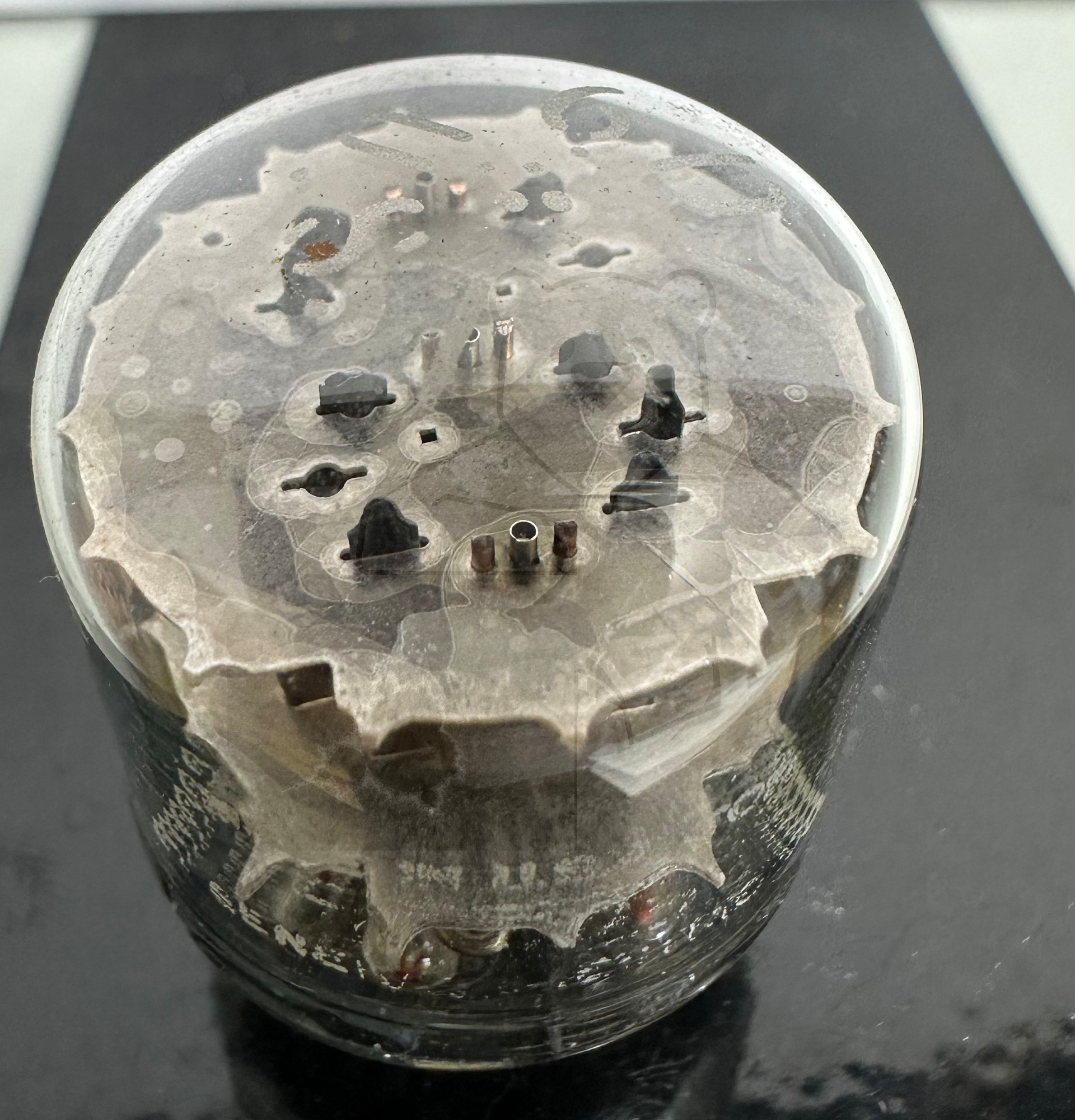

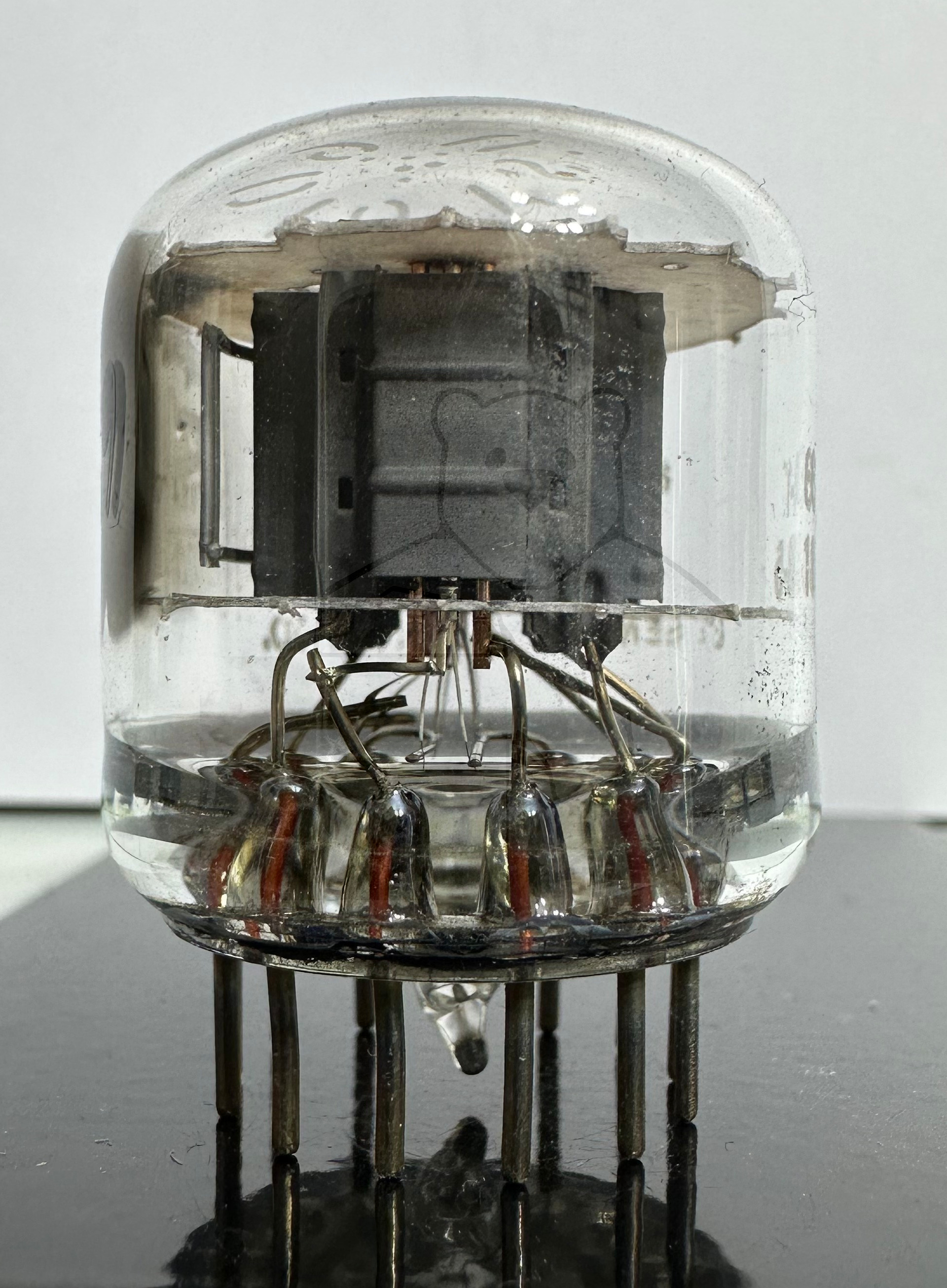

Daten und Bilder der Röhre: 6D10

🔎 Beschreibung der Röhre: 6D10

Name	6D10
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Compactron, 12pol. → Liste aller Röhren mit: Compactron, 12pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:11:33

🔎 Beschreibung der Systeme für die Röhre: 6D10

	System 1	System 2	System 3
Kathode	4	6	3
Gitter 1	9	7	11
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	10	5	2
Anode 2
Leuchtschirm
Heizung	1, 12	1, 12	1, 12
Abschirmung
Funktion	→ Oszillator / Mischer	→ Oszillator / Mischer	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

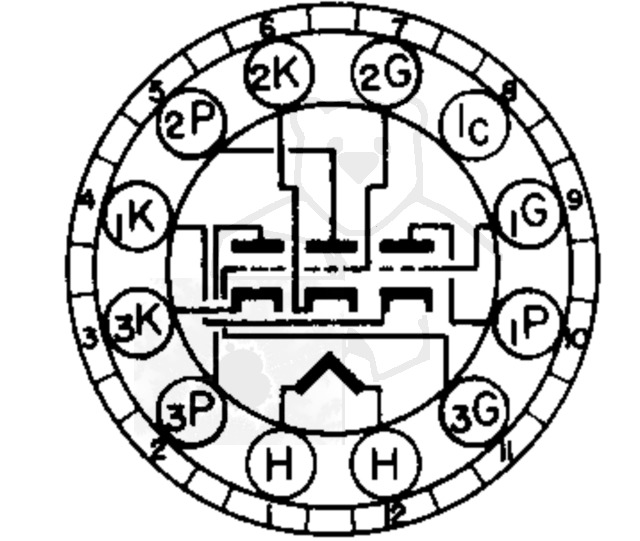

🔎 Sockelschaltung der 6D10

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6D10
Datenblatt 6D10 Tung-Sol.pdf (73 kB)
Kurzdatenblatt 6D10.pdf (41 kB)
