đ Beschreibung der Röhre: 6CZ5
| Name | 6CZ5 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 05.06.2018 20:08:26 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6CZ5
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 3, 6 |
| Gitter 2 | 1 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

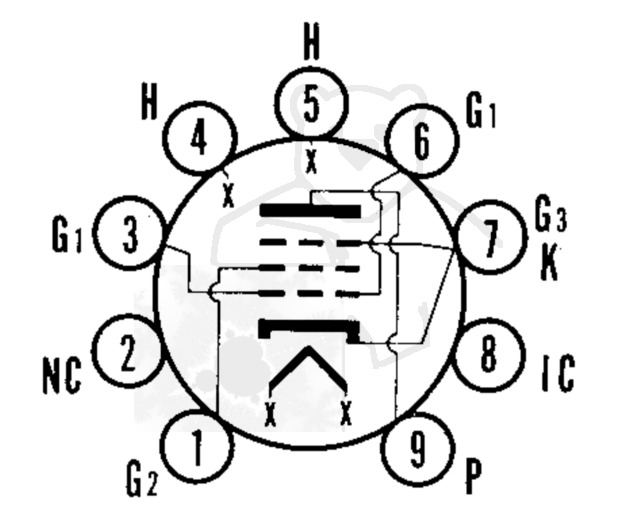

đ Sockelschaltung der 6CZ5
Bildquelle: Sylvania Datenblatt
đ DatenblĂ€tter zur Röhre: 6CZ5
Datenblatt 6CZ5 RCA [www.tubedata.info].pdf (218 kB)
Datenblatt 6CZ5 Sylvania Version 1.pdf (332 kB)

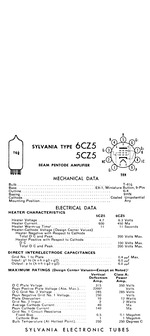

Datenblatt 6CZ5 Sylvania Version 2.pdf (167 kB)
Datenblatt 6CZ5 Tung-Sol [www.tubedata.info].pdf (95 kB)
Pruefkarte 6CZ5 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (307 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6CZ5

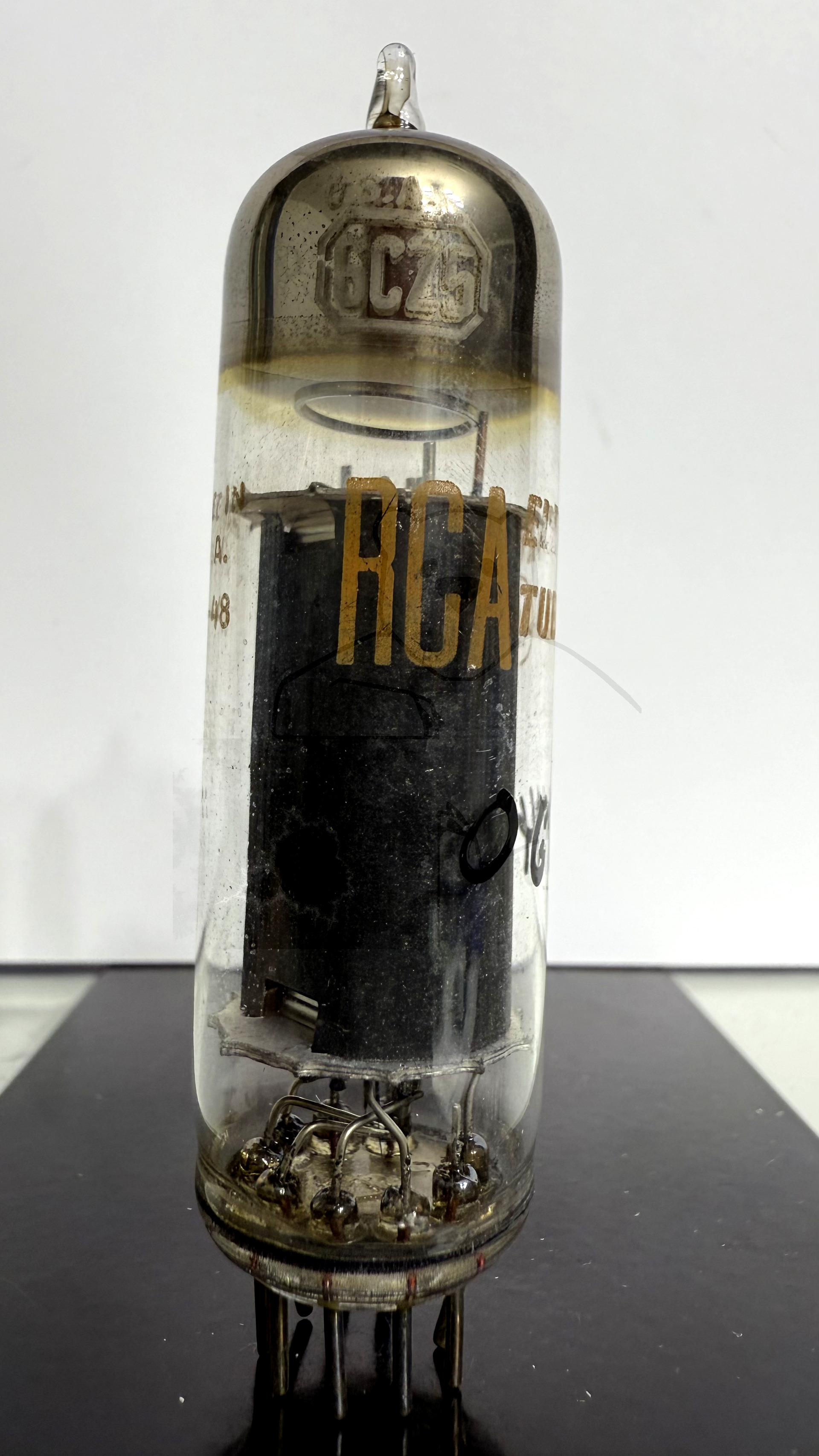

Röhre 6CZ5 #0614 Bild 1

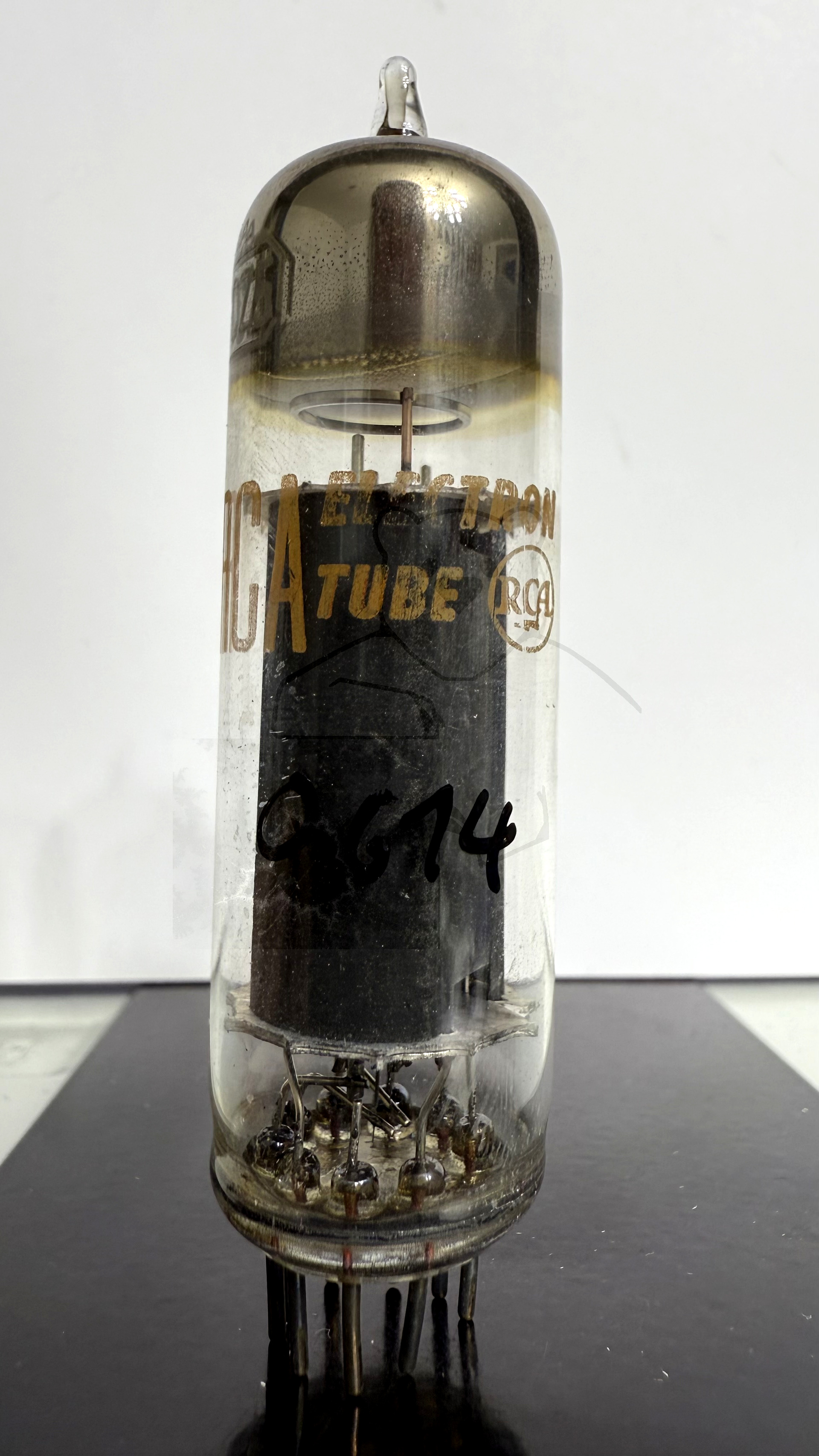

Röhre 6CZ5 #0614 Bild 2

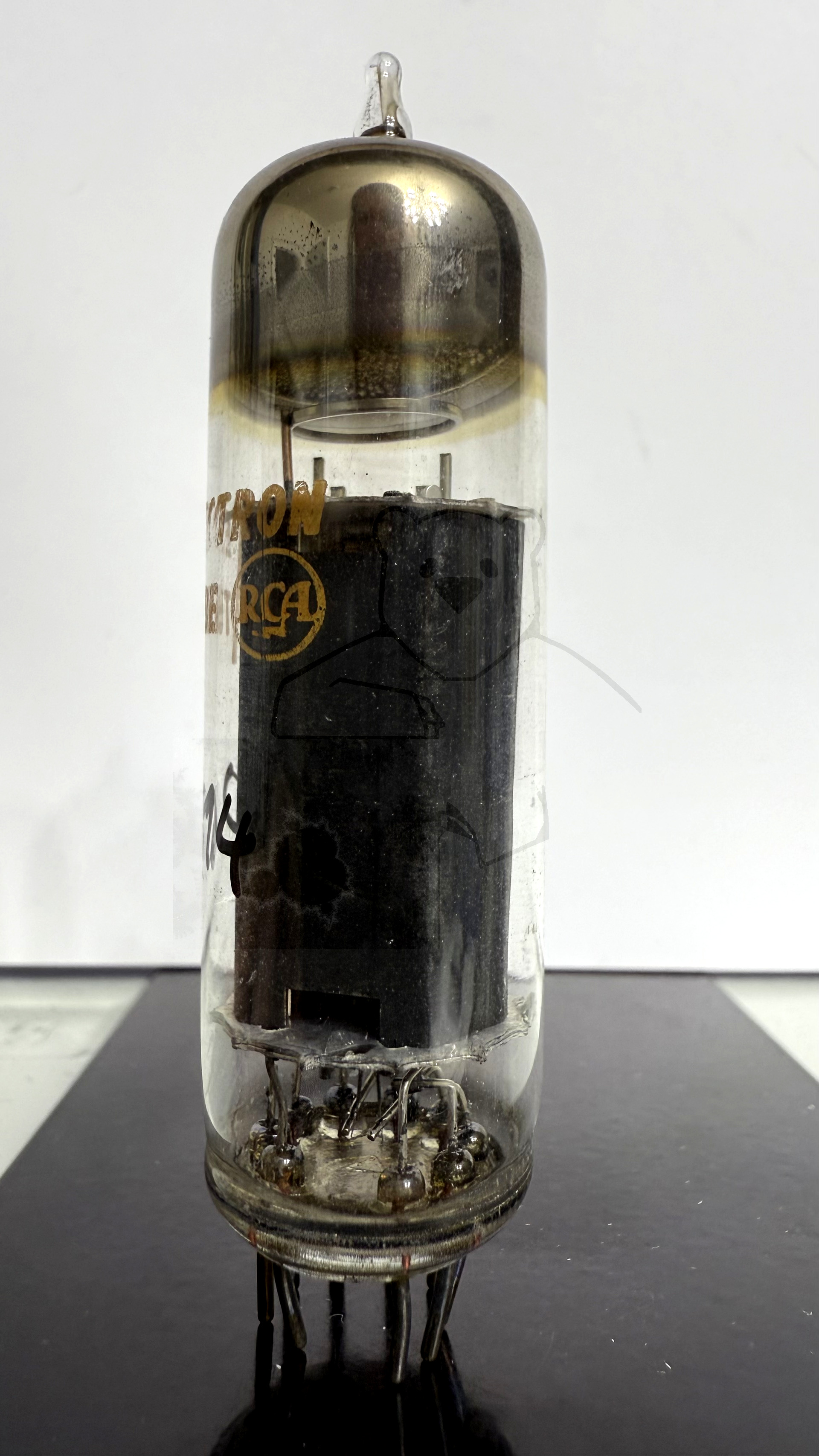

Röhre 6CZ5 #0614 Bild 3

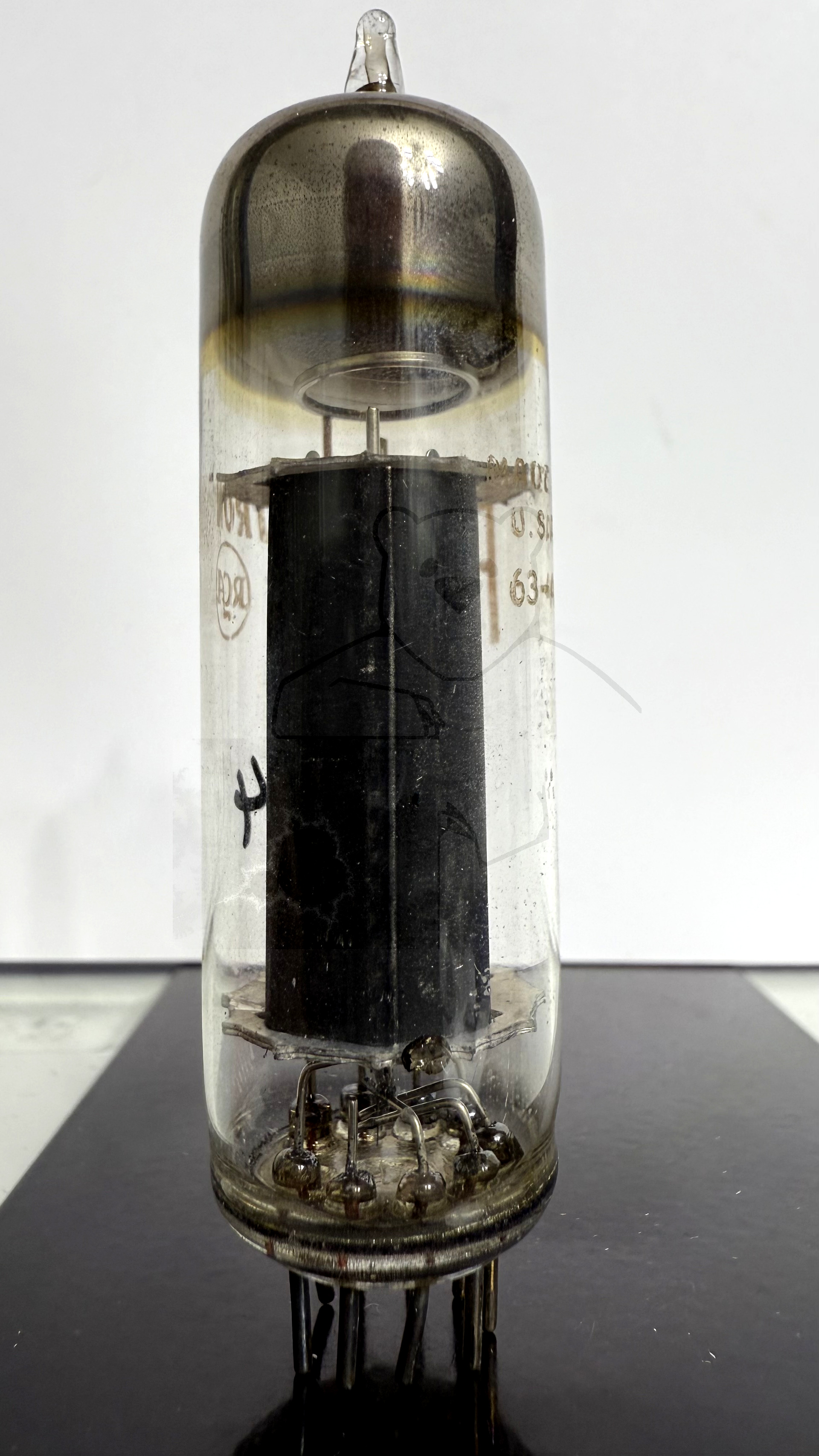

Röhre 6CZ5 #0614 Bild 4

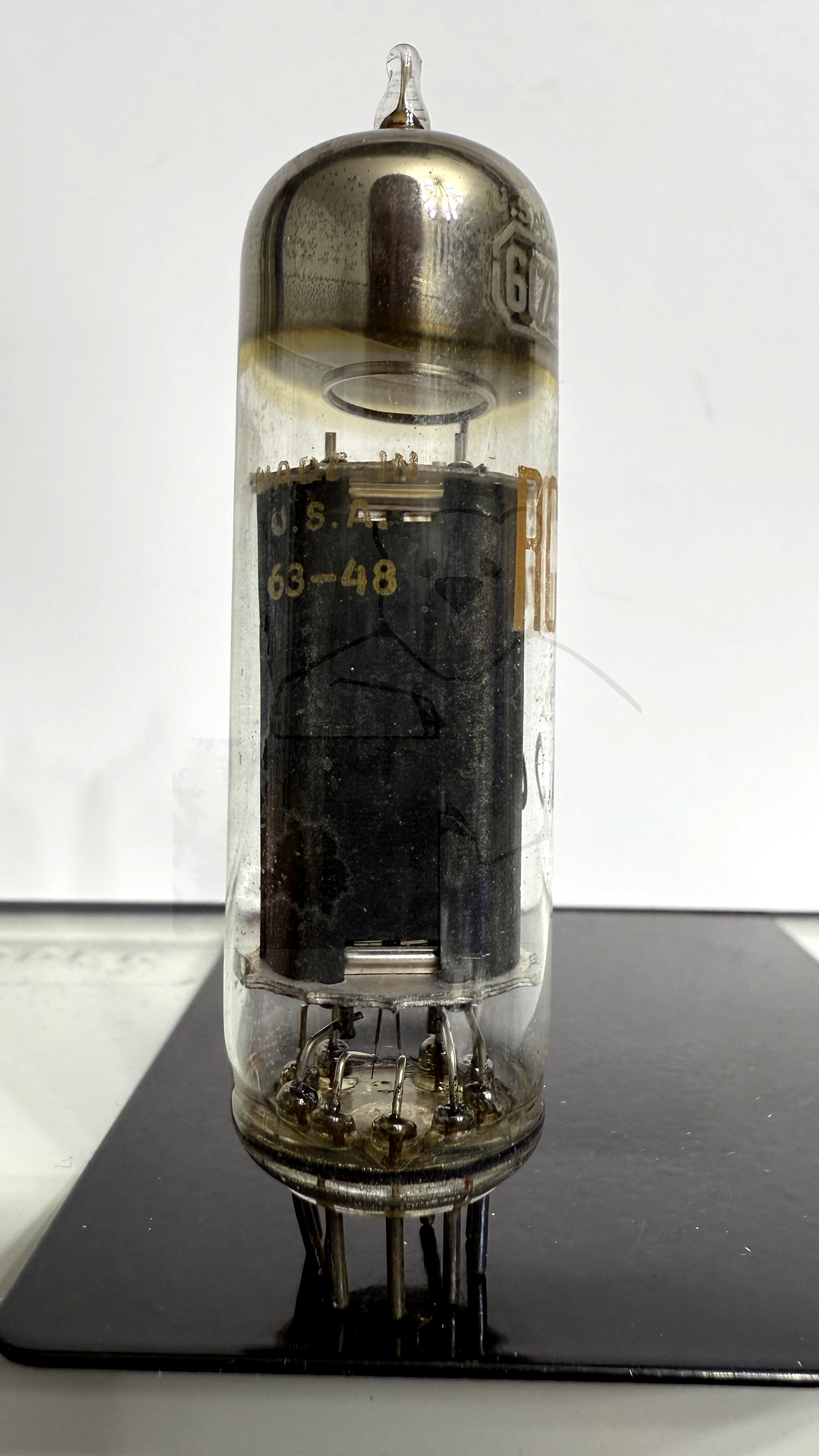

Röhre 6CZ5 #0614 Bild 5
đ Alle Röhren vom Typ 6CZ5 in der Sammlung
- â 6CZ5 Inventar: 00614 Hersteller: â RCA
