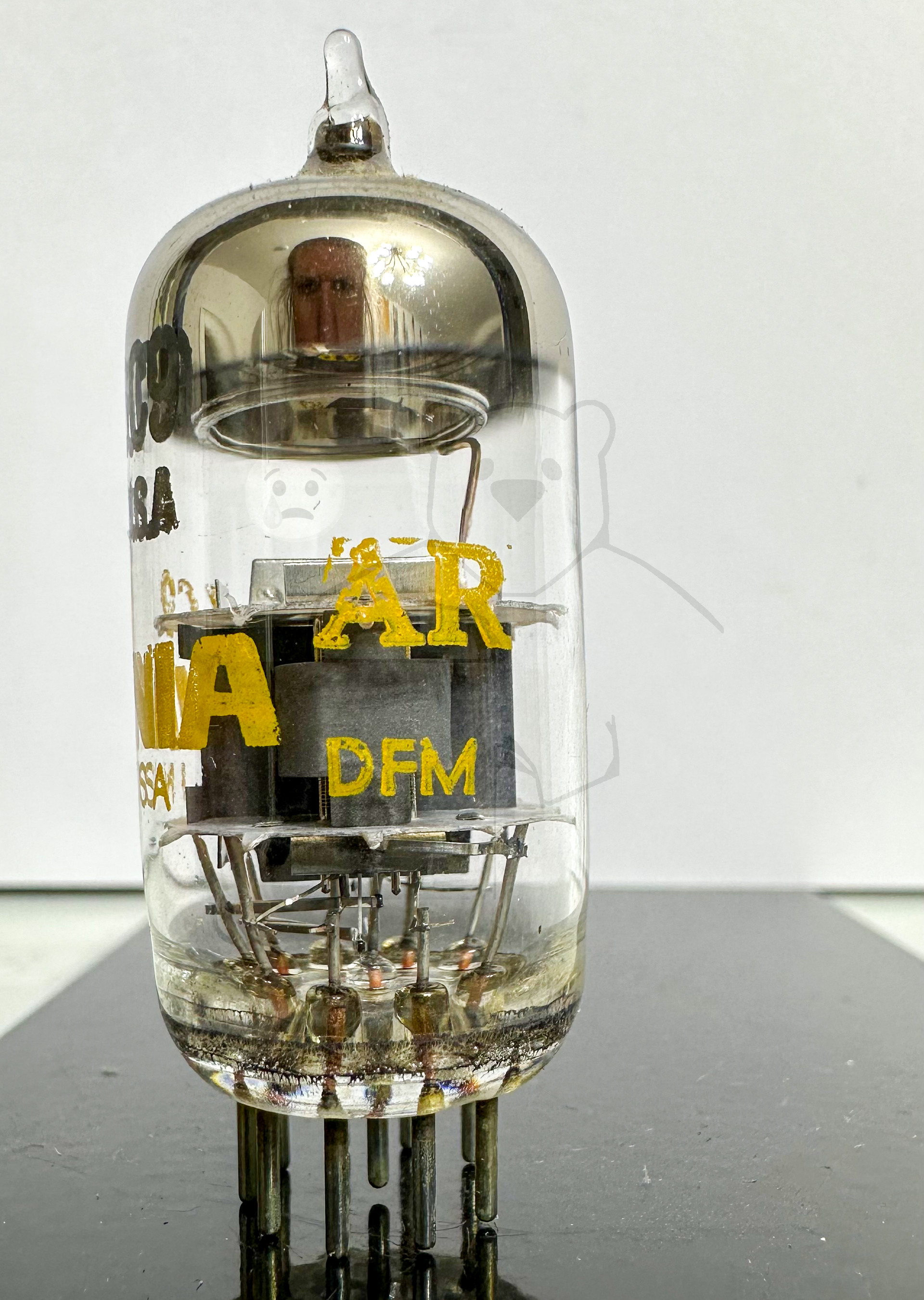

Daten und Bilder der Röhre: 6C9

🔎 Beschreibung der Röhre: 6C9

Name	6C9
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,150
Art der Heizung	Indirekt

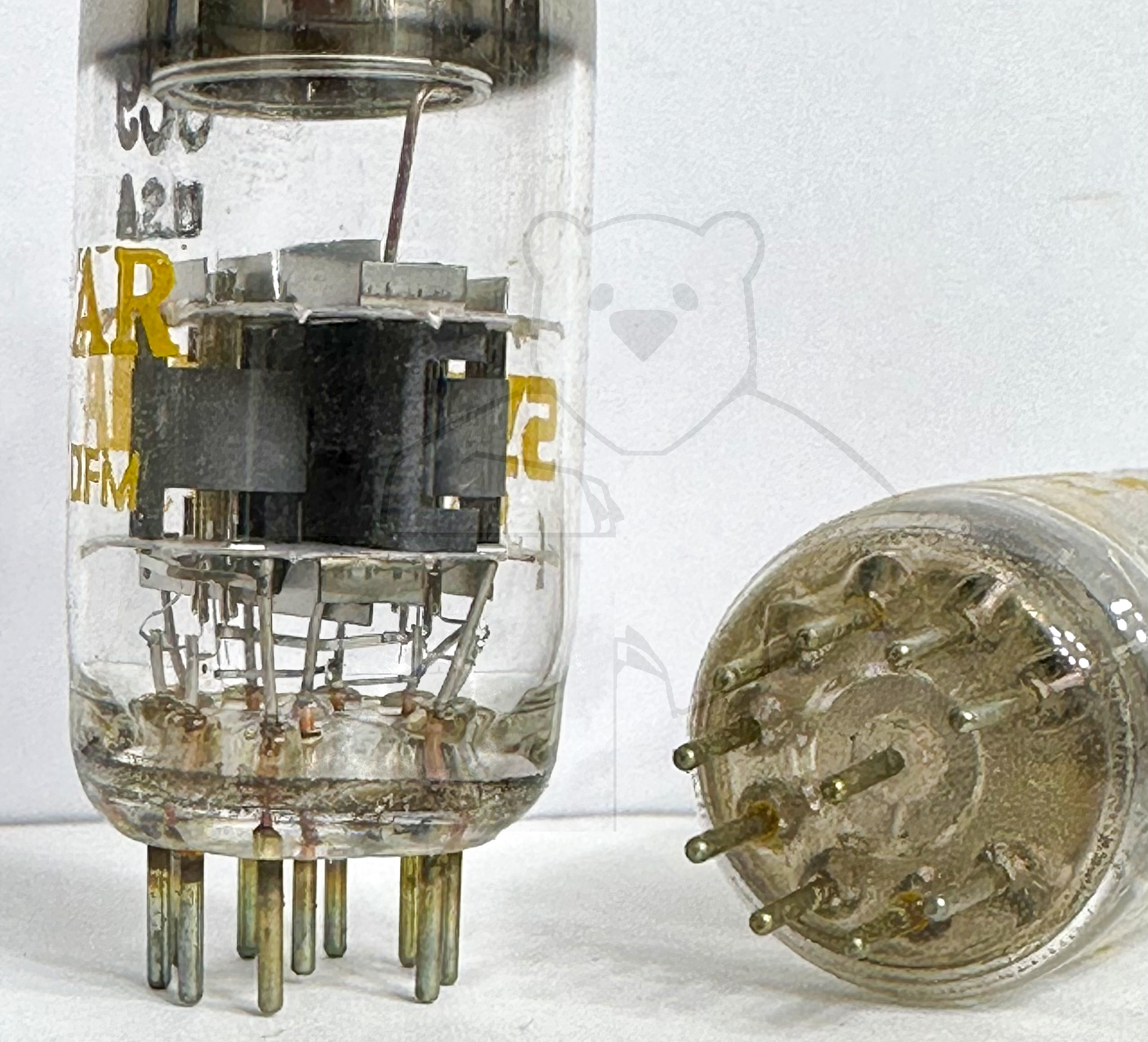

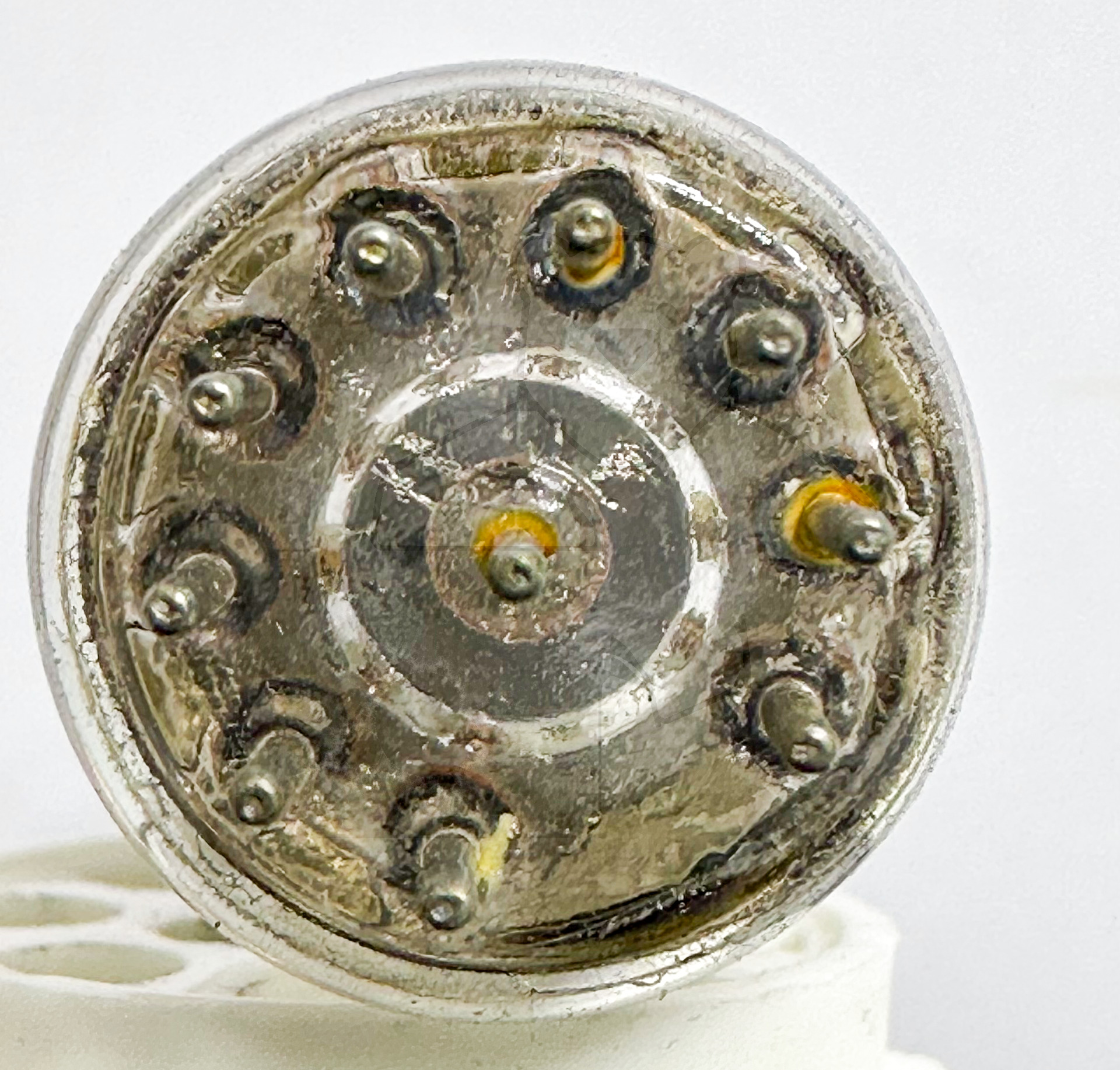

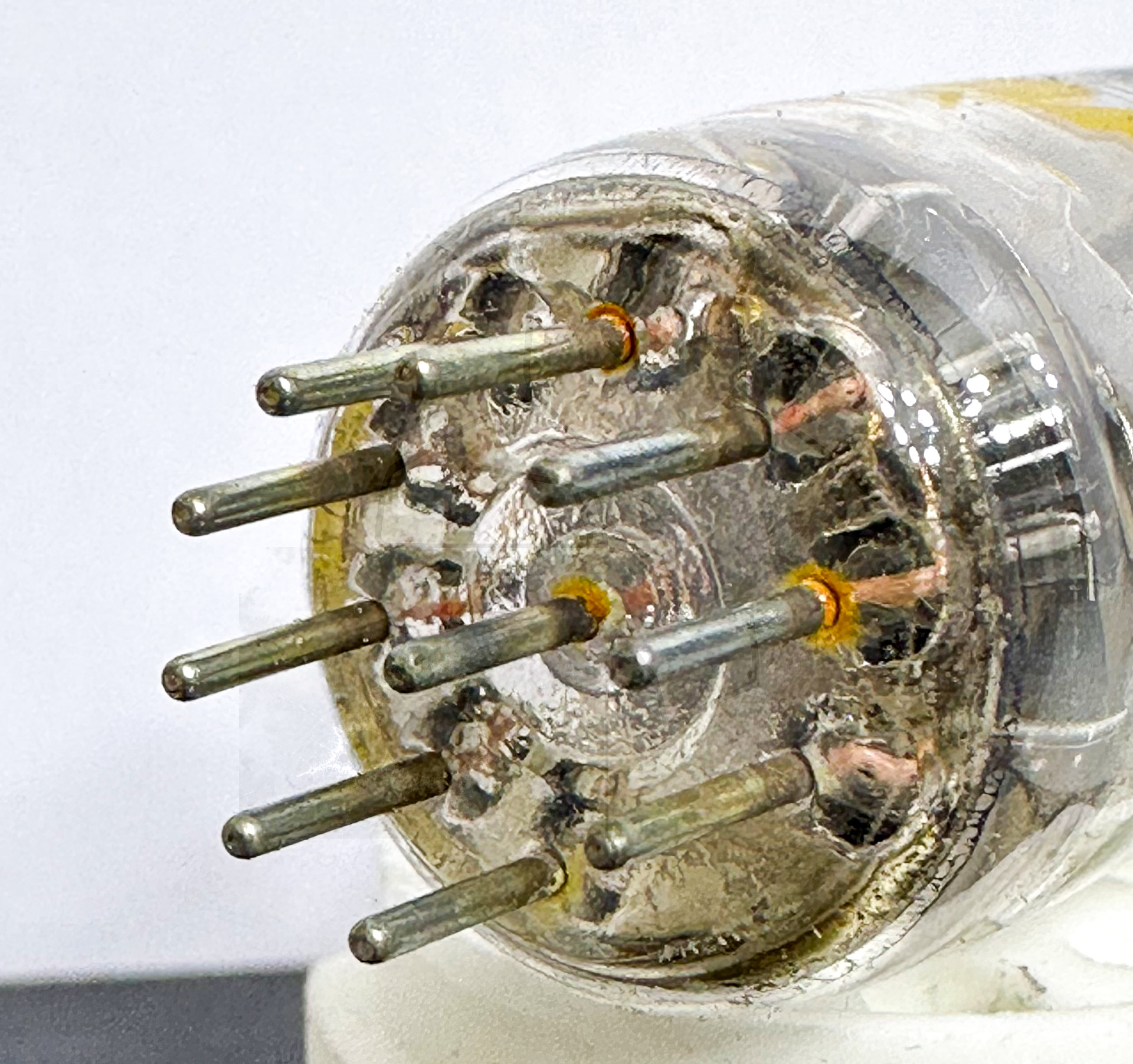

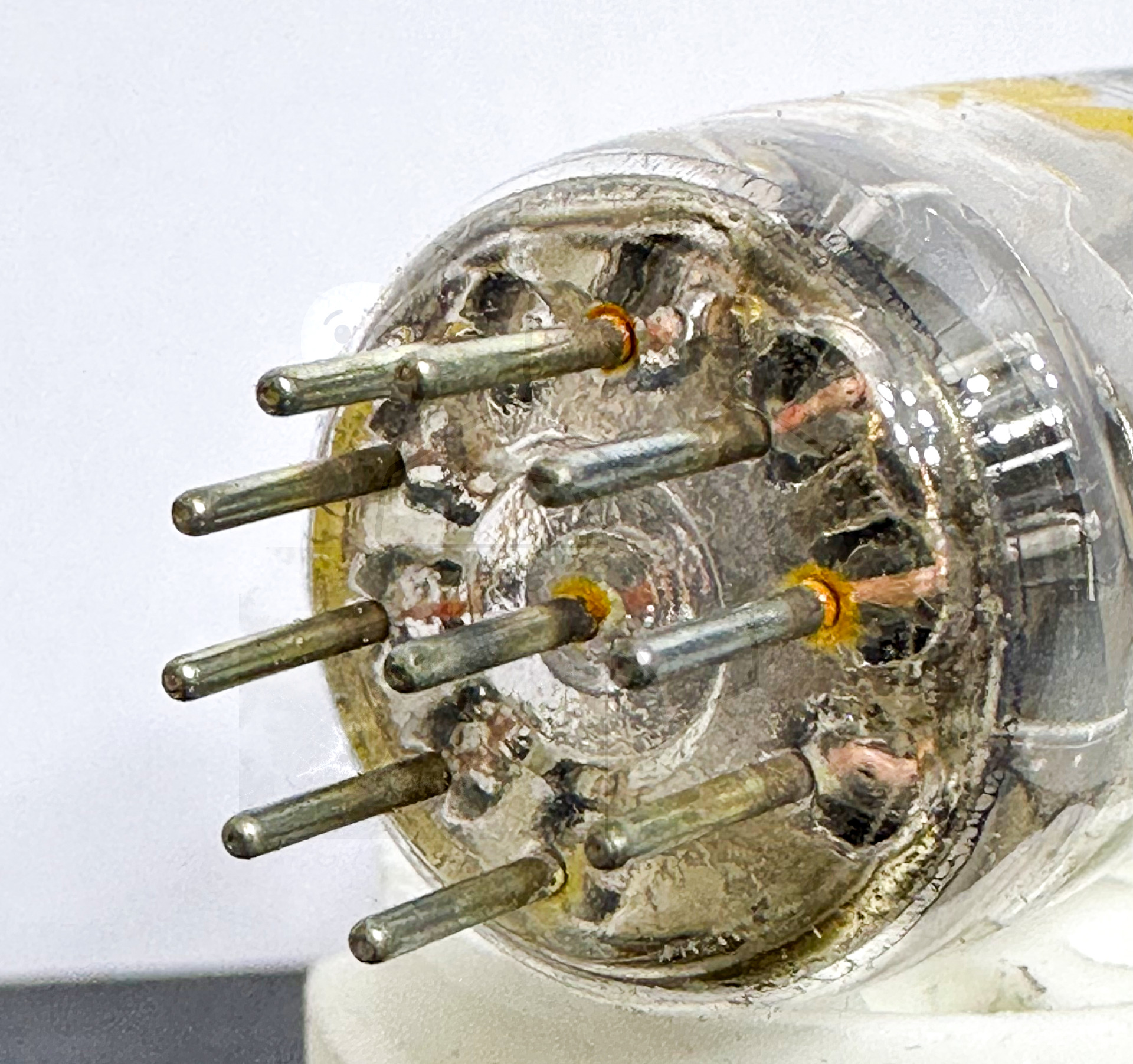

Röhren mit Sockel	Noval plus Center Pin (E10-73) → Liste aller Röhren mit: Noval plus Center Pin (E10-73)
Zusätzliche Informationen	Der Sockel E10-73 (Noval plus Center Pin) wurde in Europa nur sehr selten eingesetzt.
Letzte Änderung	26.06.2023 20:07:30

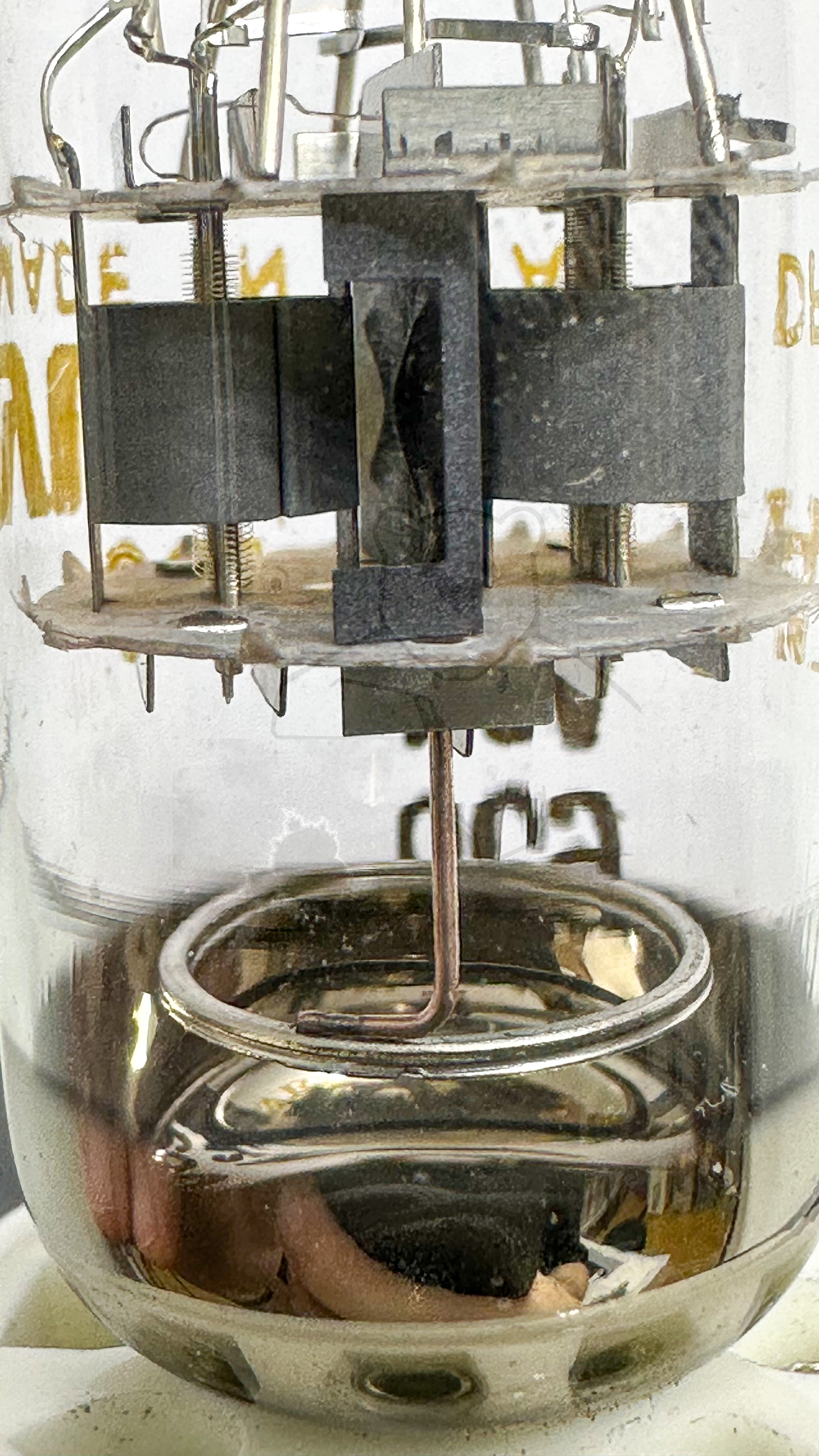

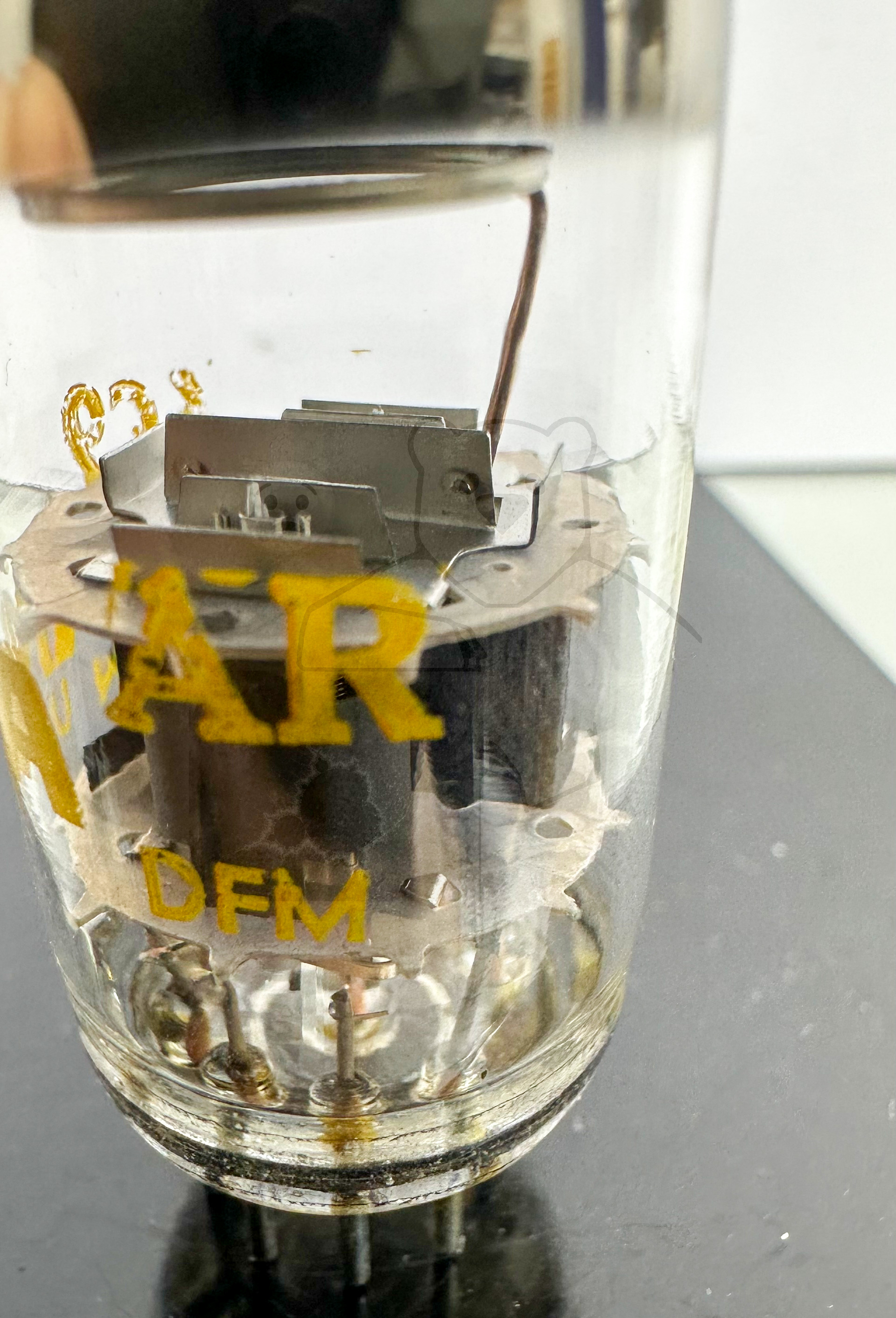

🔎 Beschreibung der Systeme für die Röhre: 6C9

	System 1	System 2
Kathode	6	10
Gitter 1	7	1
Gitter 2	8	2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	3
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Tetrode	→ Hochfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

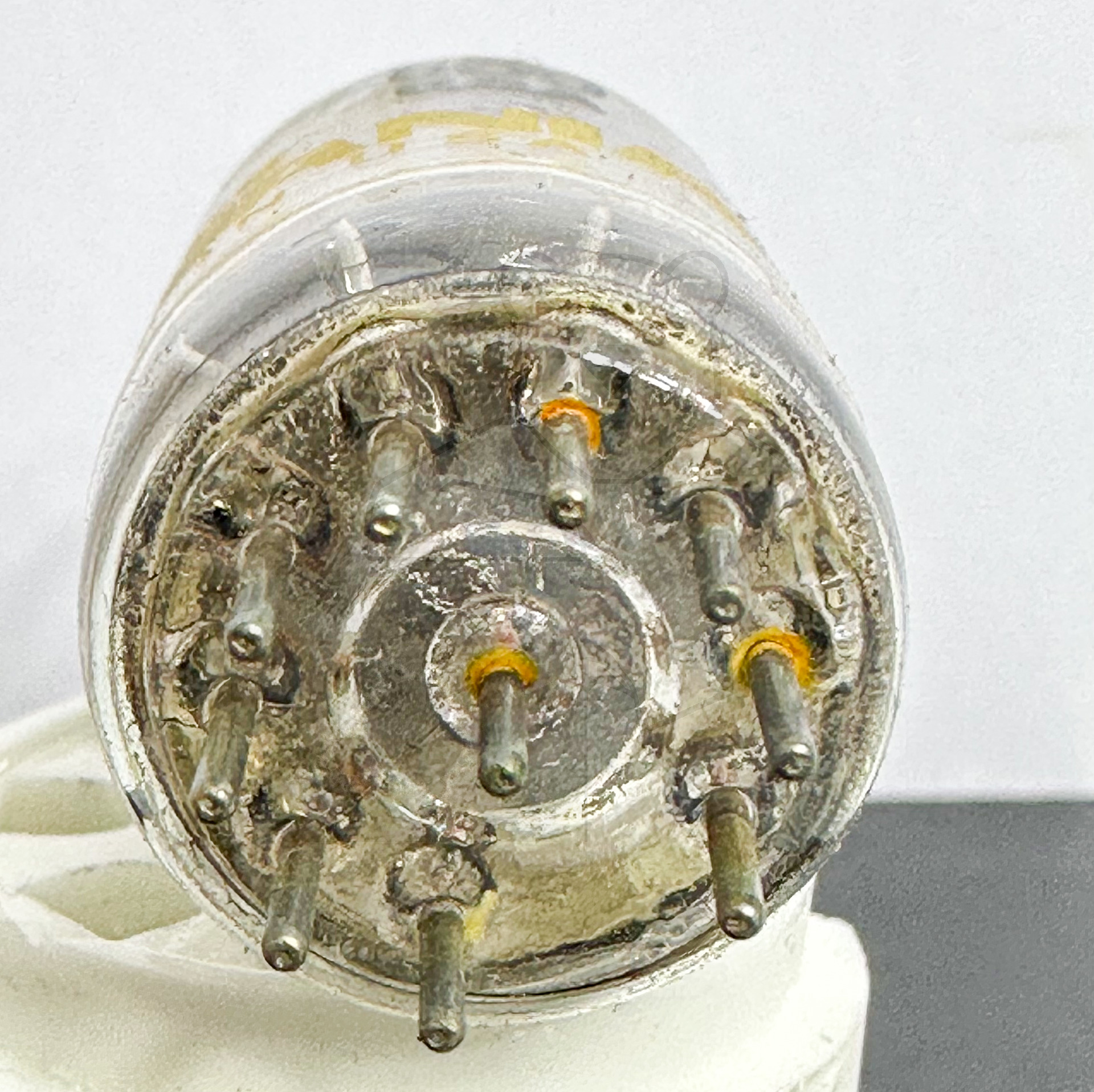

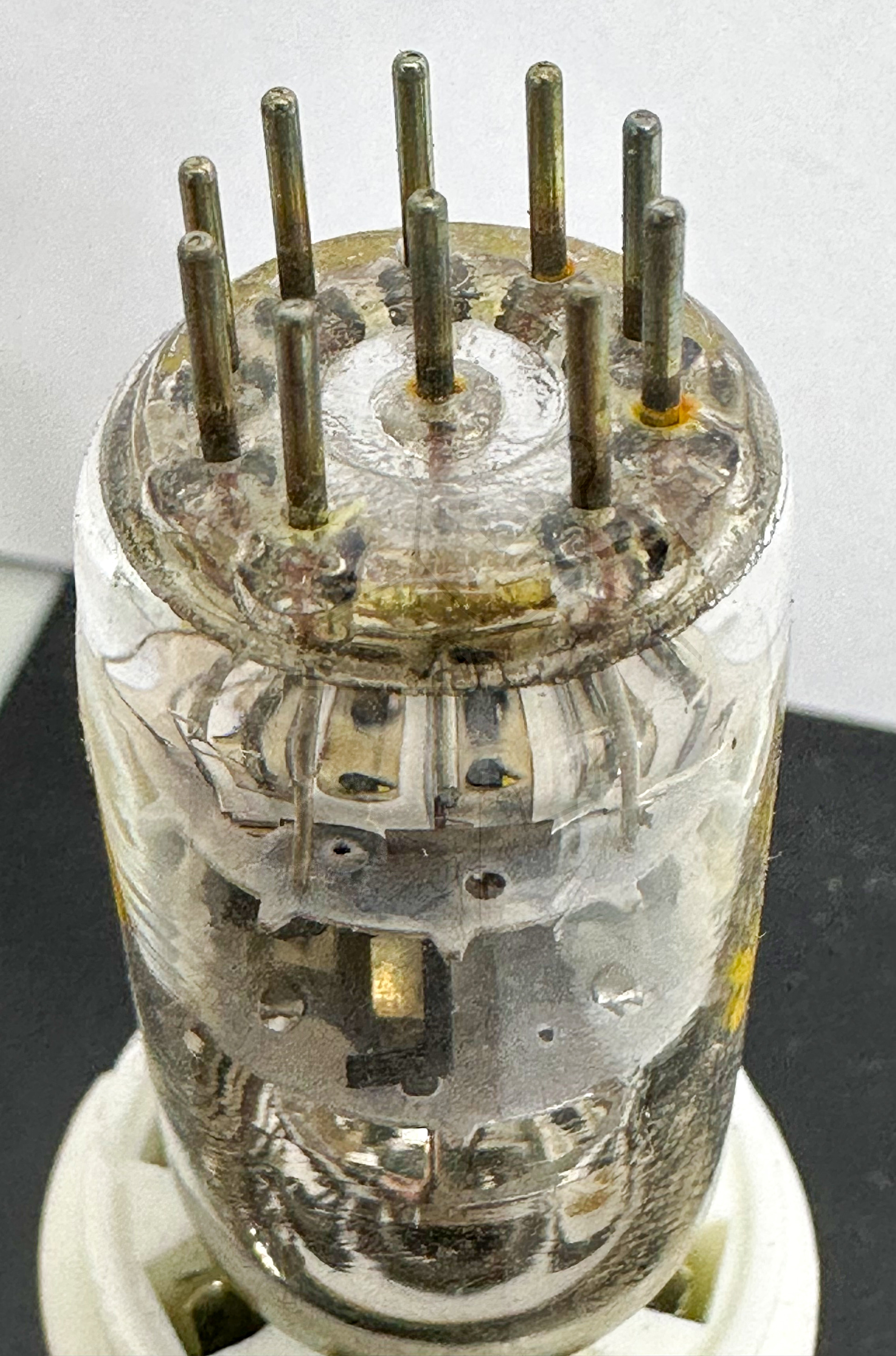

🔎 Sockelschaltung der 6C9

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 6C9

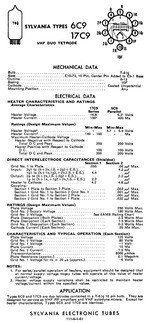

Datenblatt 6C9 Sylvania [www.tubedata.info].pdf (117 kB)
