Daten und Bilder der Röhre: 6C5

🔎 Beschreibung der Röhre: 6C5

Name	6C5
Vergleichsname	→ VT-65
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:46:50

🔎 Beschreibung der Systeme für die Röhre: 6C5

	System 1
Kathode	8
Gitter 1	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

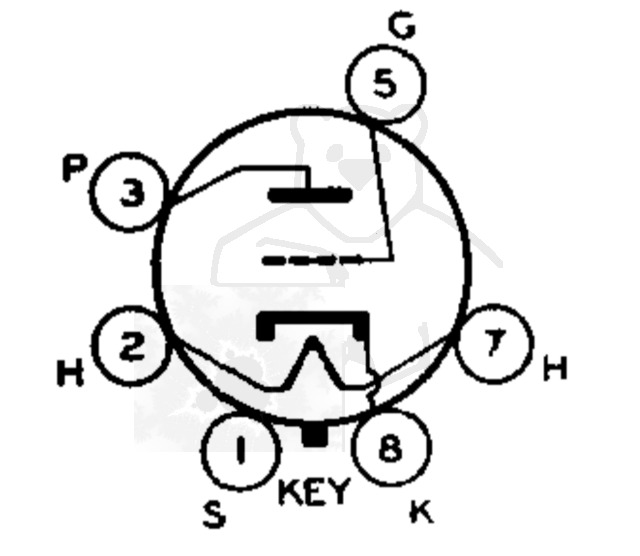

🔎 Sockelschaltung der 6C5

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6C5
Anwendung 6C5.pdf (2122 kB)
Datenblatt 6C5 Cunningham [www.tubedata.info].pdf (49 kB)
Datenblatt 6C5 RCA.pdf (44 kB)

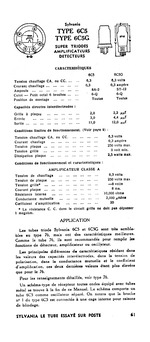

Datenblatt 6C5 Sylvania Französisch [www.tubedata.info].pdf (61 kB)
Datenblatt 6C5 Sylvania.pdf (364 kB)
Datenblatt 6C5 Tung-Sol [www.tubedata.info].pdf (109 kB)
Datenblatt 6C5G Brimar [www.tubedata.info].pdf (66 kB)
Pruefkarte 6C5 5374A VT65 VT65A 6C5MG - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)
Pruefkarte 6C5 VT-65 5374A - Funke W19 Roehrenpruefer.pdf (148 kB)
