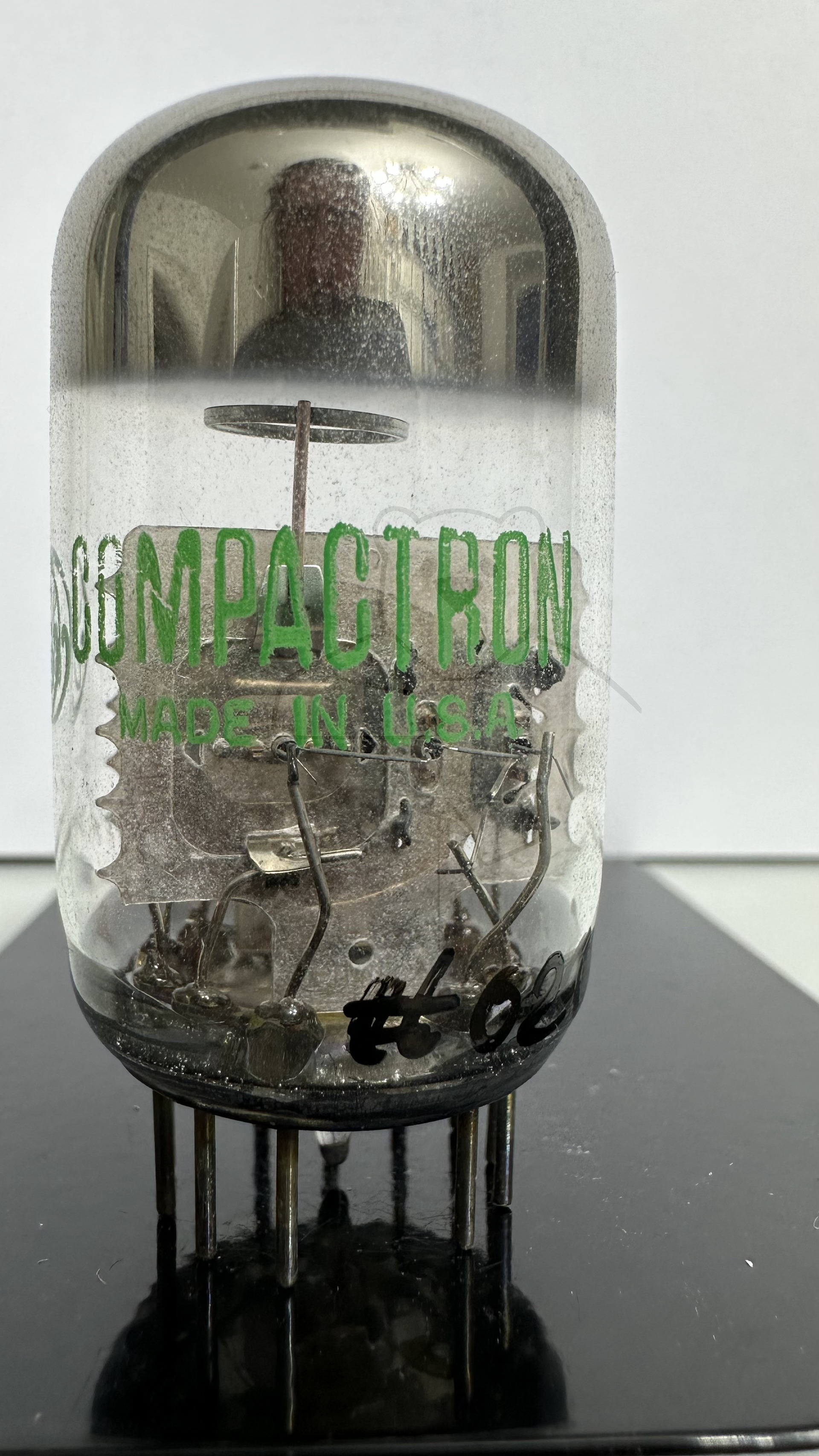

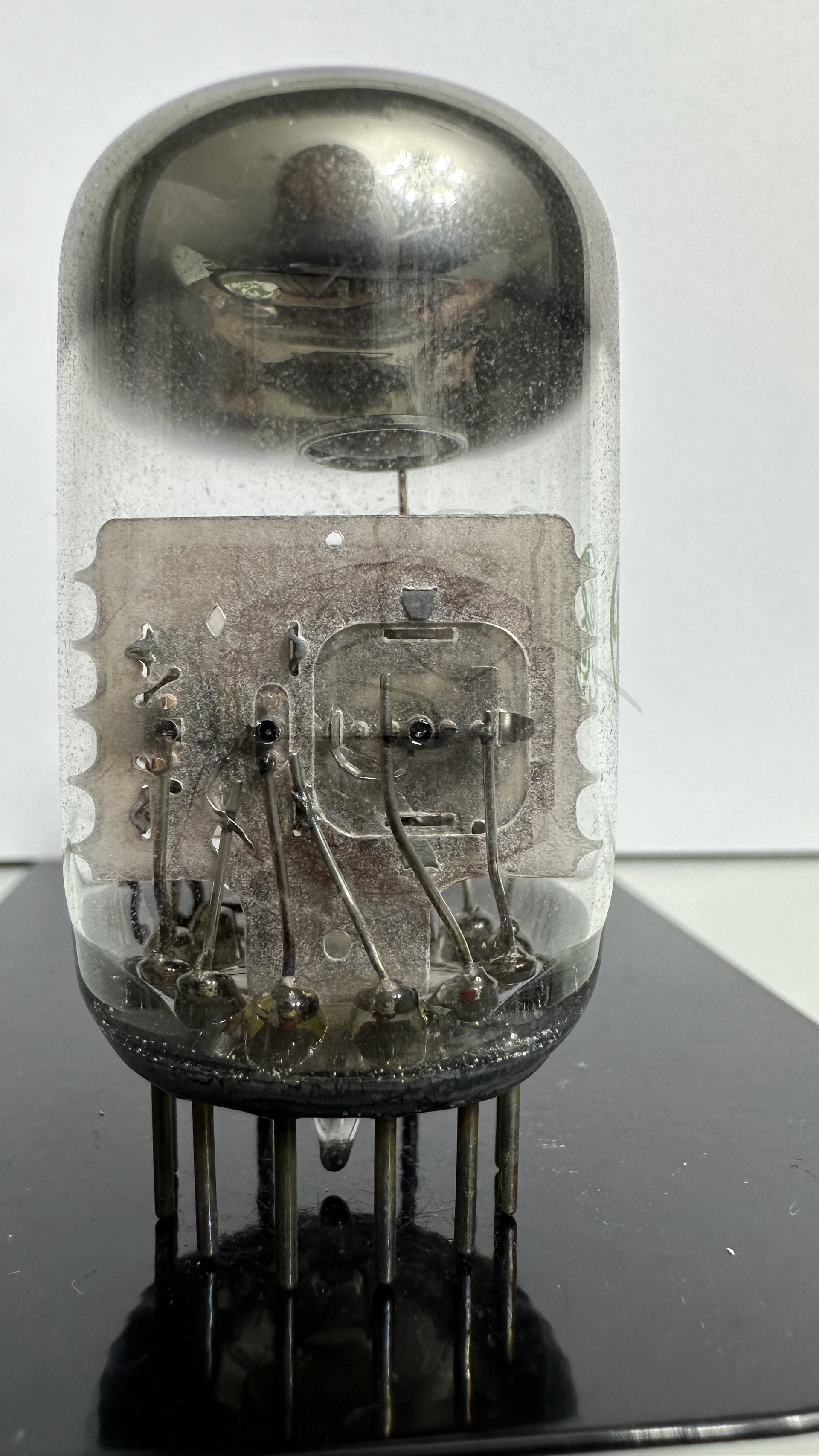

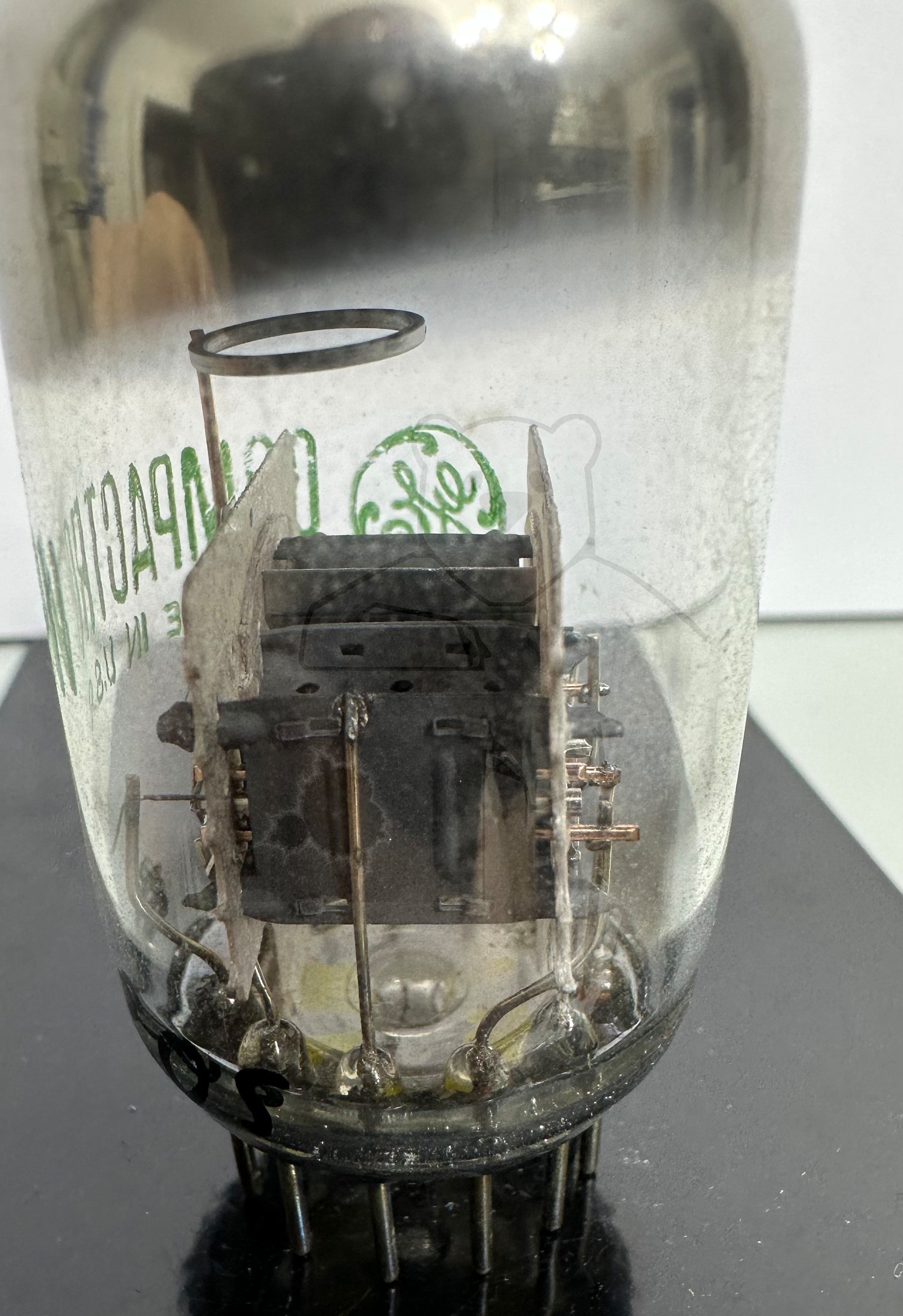

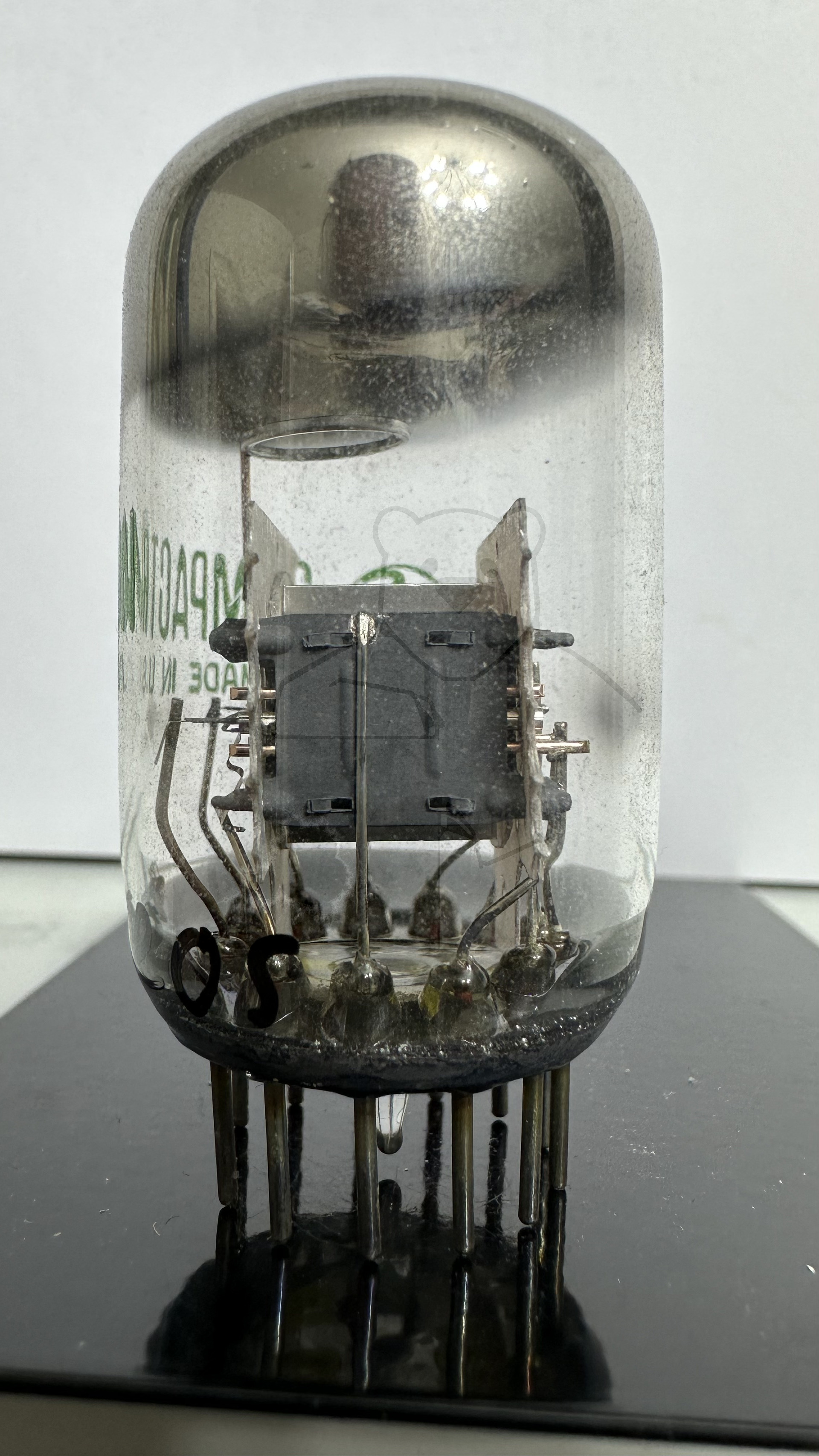

Daten und Bilder der Röhre: 6BH11

🔎 Beschreibung der Röhre: 6BH11

Name	6BH11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Compactron, 12pol. → Liste aller Röhren mit: Compactron, 12pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:30:06

🔎 Beschreibung der Systeme für die Röhre: 6BH11

	System 1	System 2	System 3
Kathode	5	2	11
Gitter 1	6	4	8
Gitter 2			9
Gitter 3			11
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	3	10
Anode 2
Leuchtschirm
Heizung	1, 12	1, 12	1, 12
Abschirmung
Funktion	→ Triode, Allgemein	→ Triode, Allgemein	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

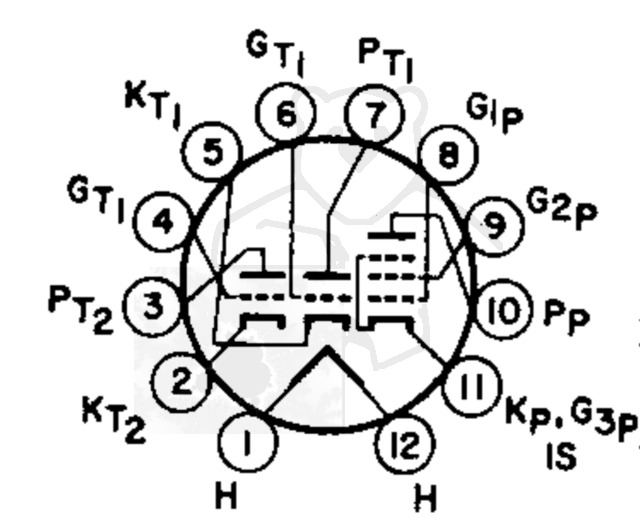

🔎 Sockelschaltung der 6BH11

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6BH11
Datenblatt 6BH11 General Electric [www.tubedata.info].pdf (687 kB)
Datenblatt 6BH11 RCA [www.tubedata.info].pdf (267 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
