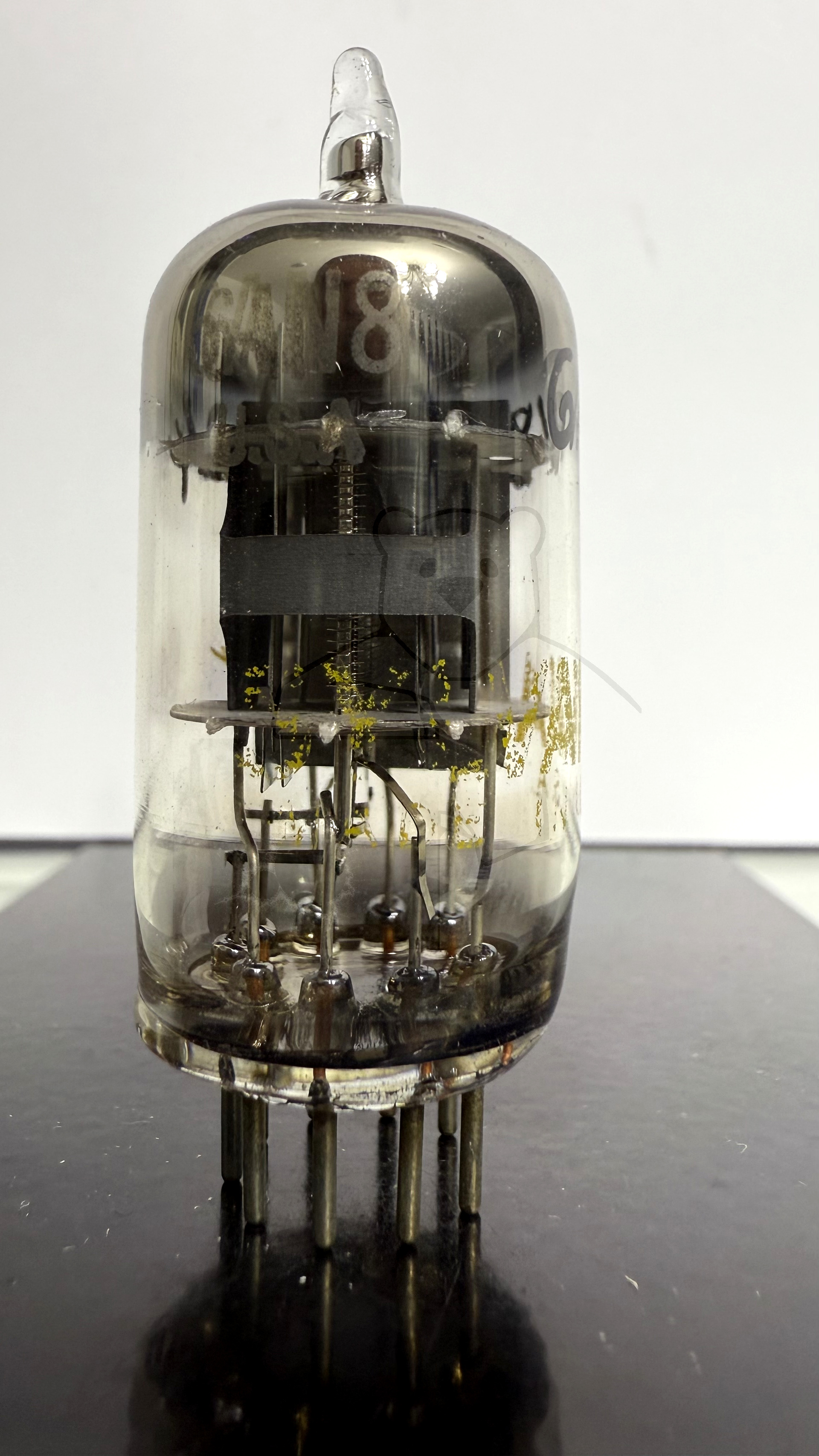

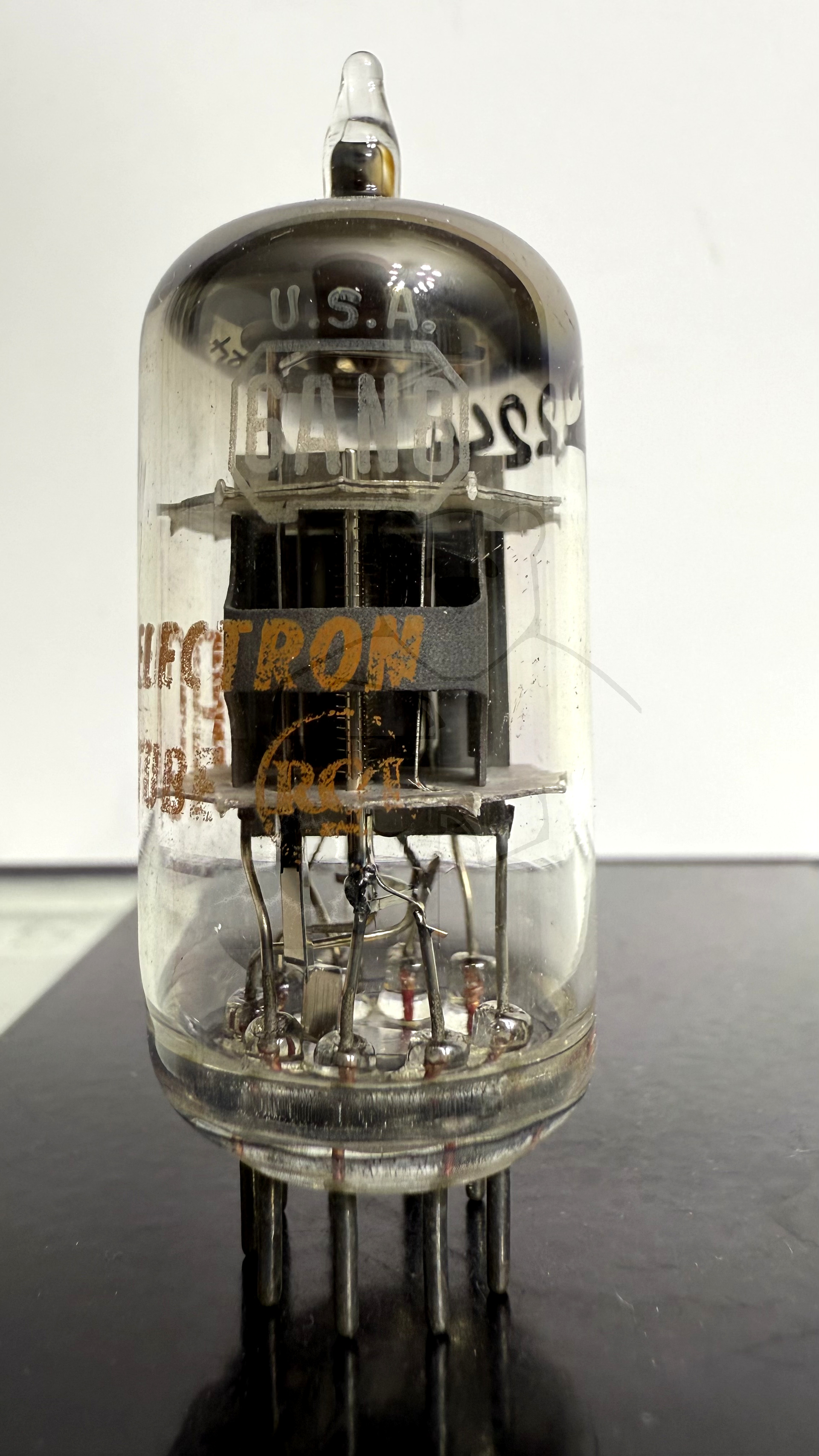

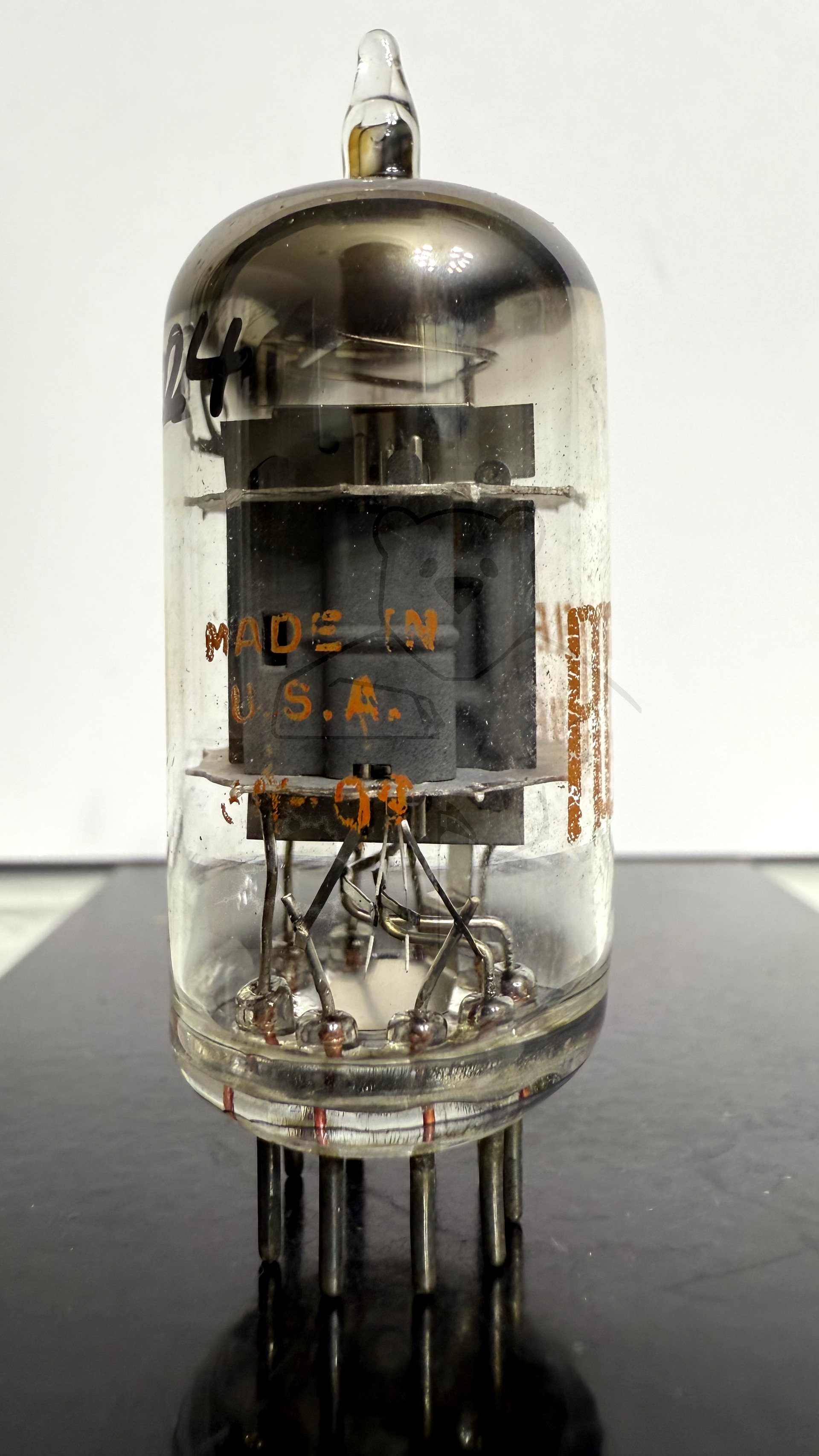

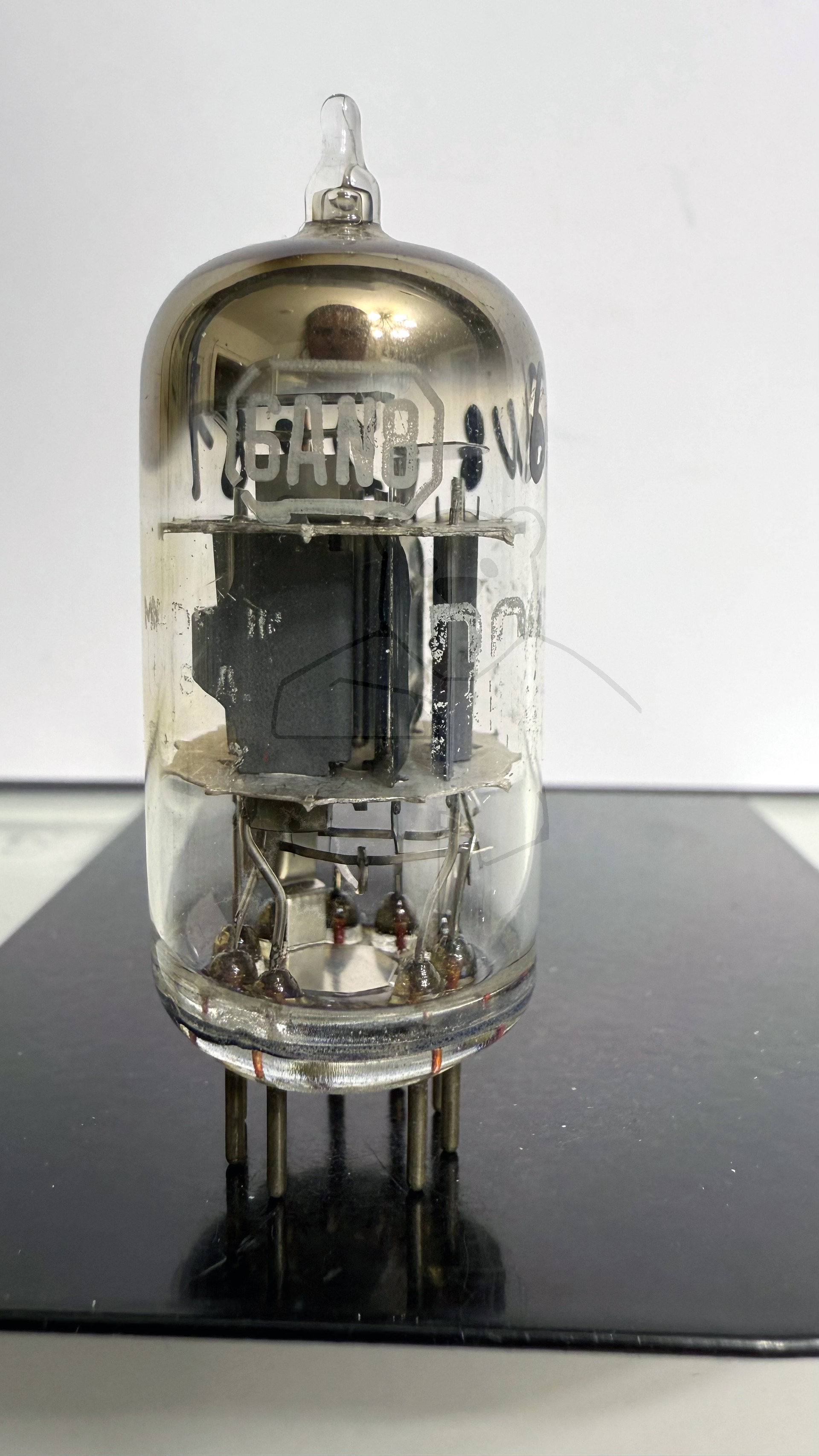

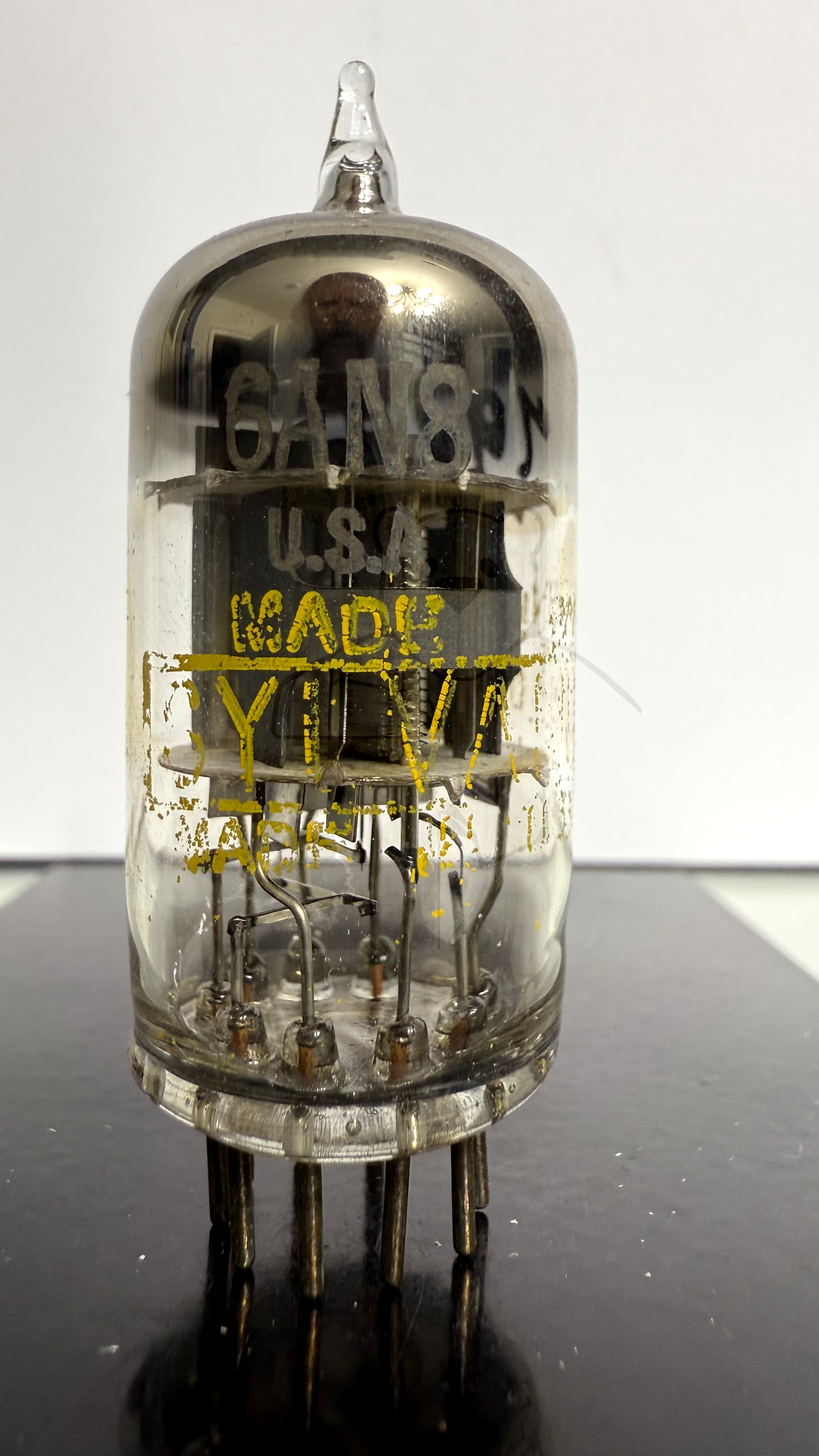

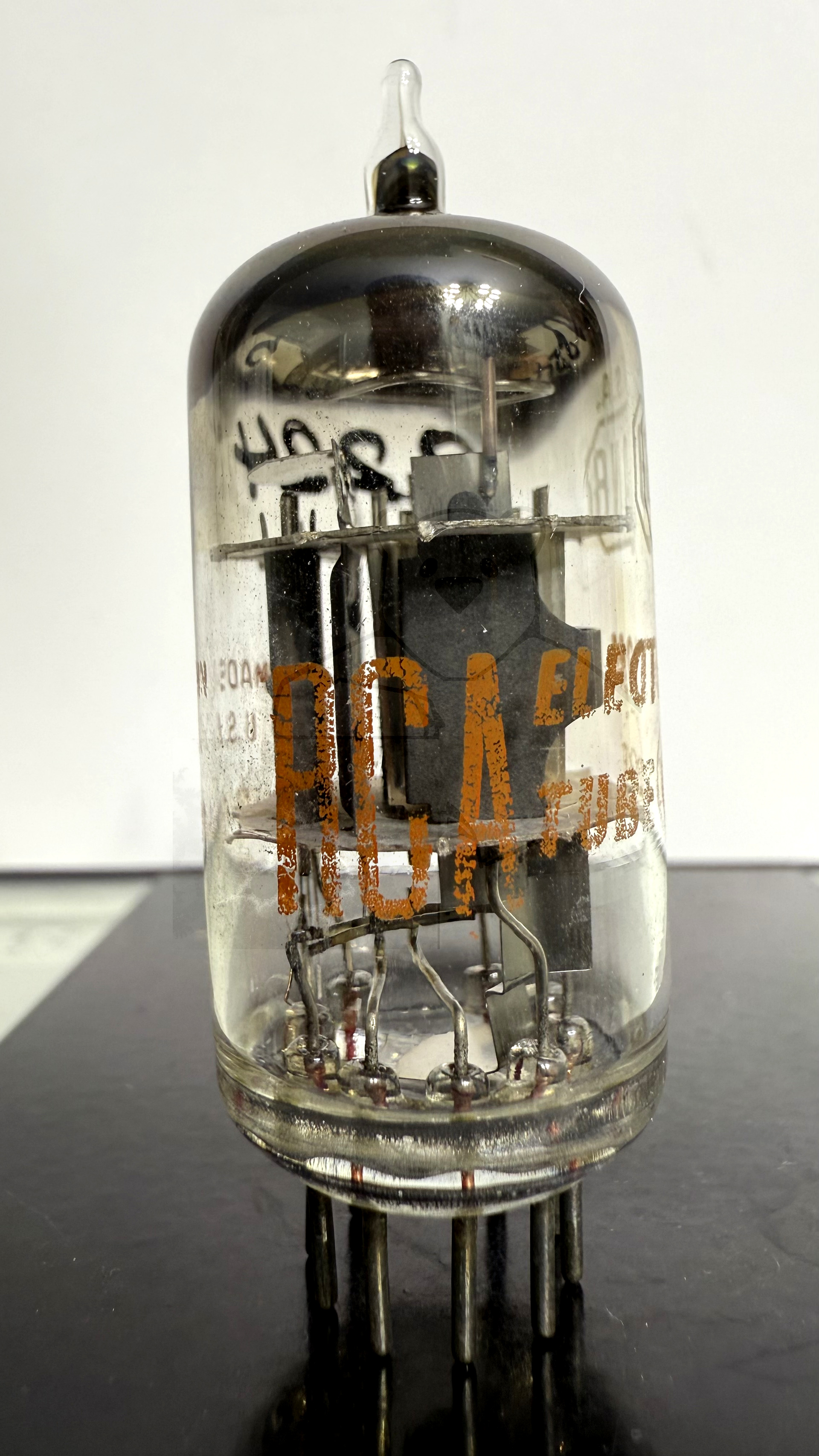

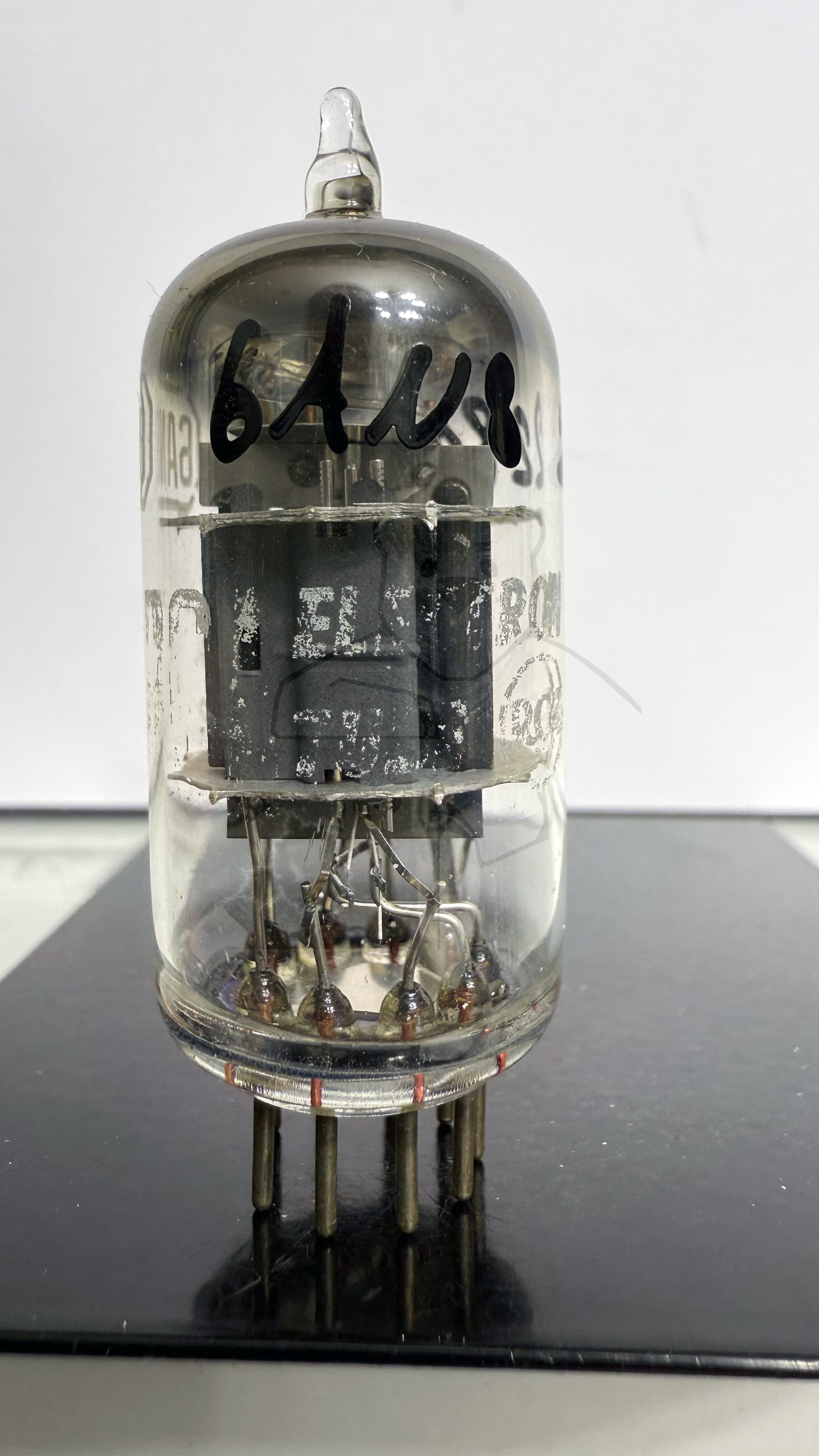

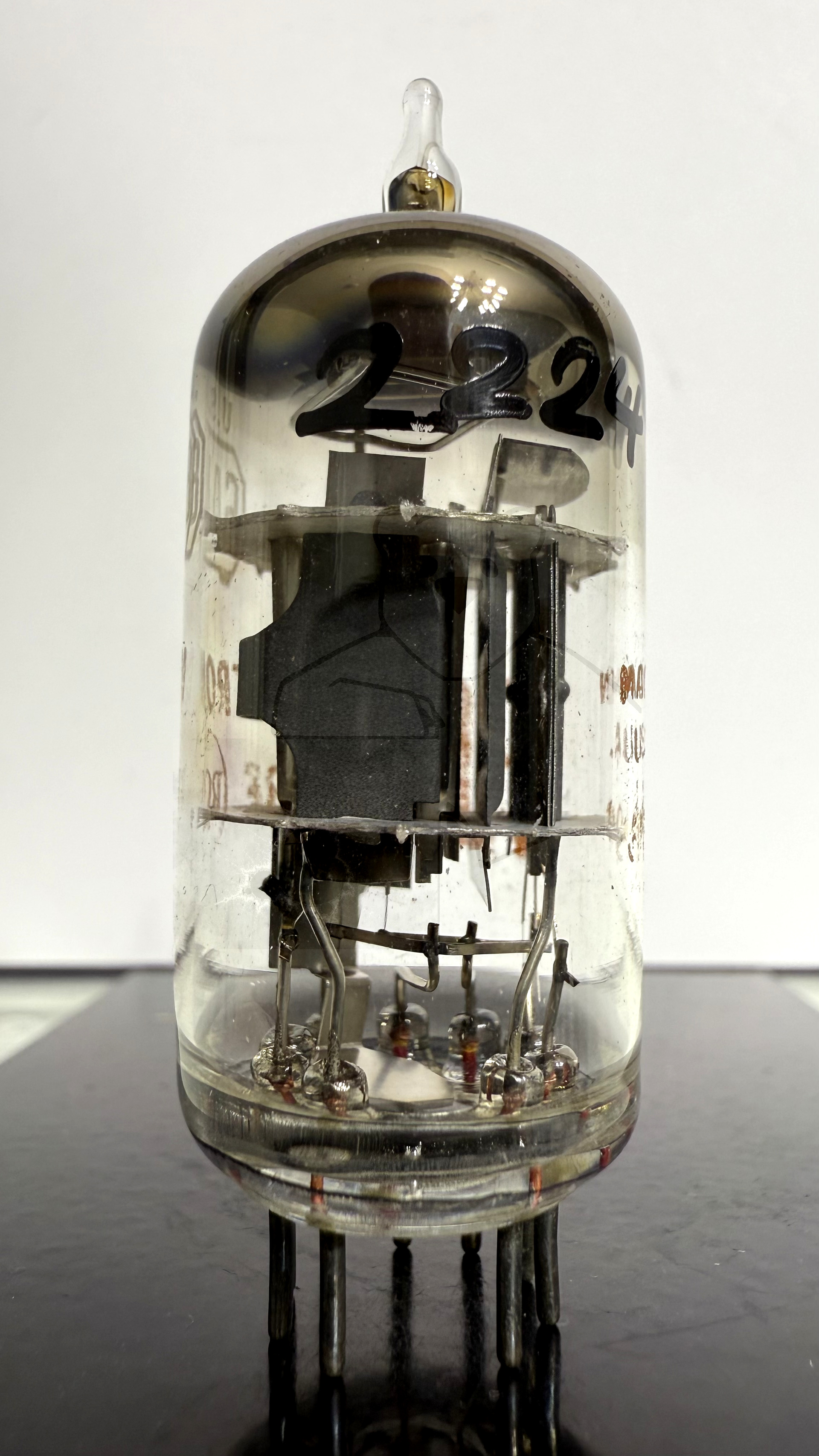

Daten und Bilder der Röhre: 6AN8

🔎 Beschreibung der Röhre: 6AN8

Name	6AN8
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:59:20

🔎 Beschreibung der Systeme für die Röhre: 6AN8

	System 1	System 2
Kathode	3	9
Gitter 1	2	8
Gitter 2		7
Gitter 3		9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Bildsynchronisation	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

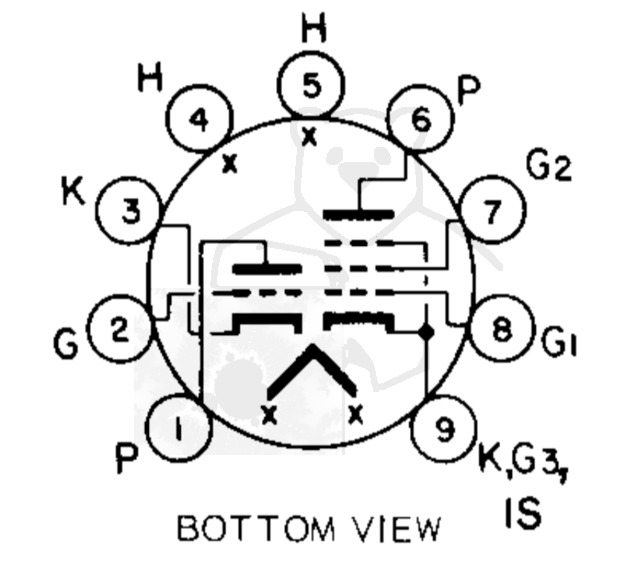

🔎 Sockelschaltung der 6AN8

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6AN8
Datenblatt 6AN8 China [www.tubedata.info].pdf (187 kB)
Datenblatt 6AN8 Sylvania Version 1.pdf (194 kB)
Datenblatt 6AN8 Sylvania Version 2.pdf (484 kB)
Datenblatt 6AN8 Tung-Sol [www.tubedata.info].pdf (75 kB)
Datenblatt 6AN8A RCA [www.tubedata.info].pdf (318 kB)
Datenblatt 6AN8A Tung-Sol [www.tubedata.info].pdf (246 kB)
Pruefkarte 6AN8 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
Pruefkarte 6AN8 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
