Daten und Bilder der Röhre: 6350

🔎 Beschreibung der Röhre: 6350

Name	6350
Vergleichsname
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	05.06.2018 18:20:45

🔎 Beschreibung der Systeme für die Röhre: 6350

	System 1	System 2
Kathode	7	2
Gitter 1	8	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Roehre fuer Elektronische Rechenmaschinen	→ Roehre fuer Elektronische Rechenmaschinen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

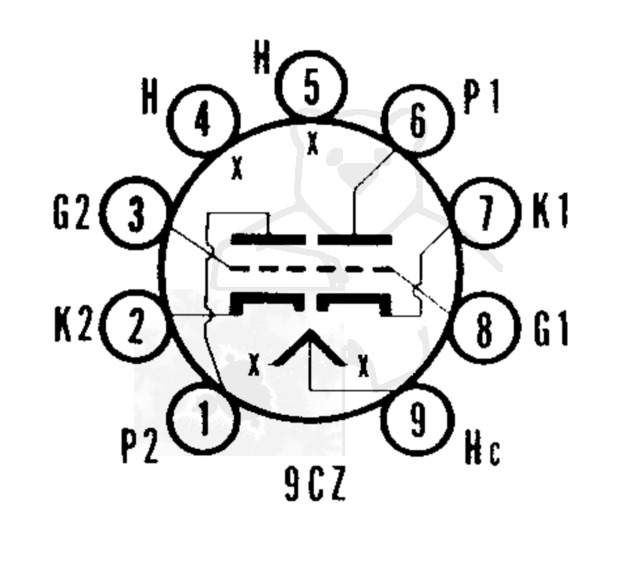

🔎 Sockelschaltung der 6350

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 6350
Datenblatt 6350 RCA Version 1 [www.tubedata.info].pdf (375 kB)
Datenblatt 6350 RCA Version 2 [www.tubedata.info].pdf (314 kB)
Datenblatt 6350 Sylvania [www.tubedata.info].pdf (288 kB)
Pruefkarte 6350 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (278 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 6350

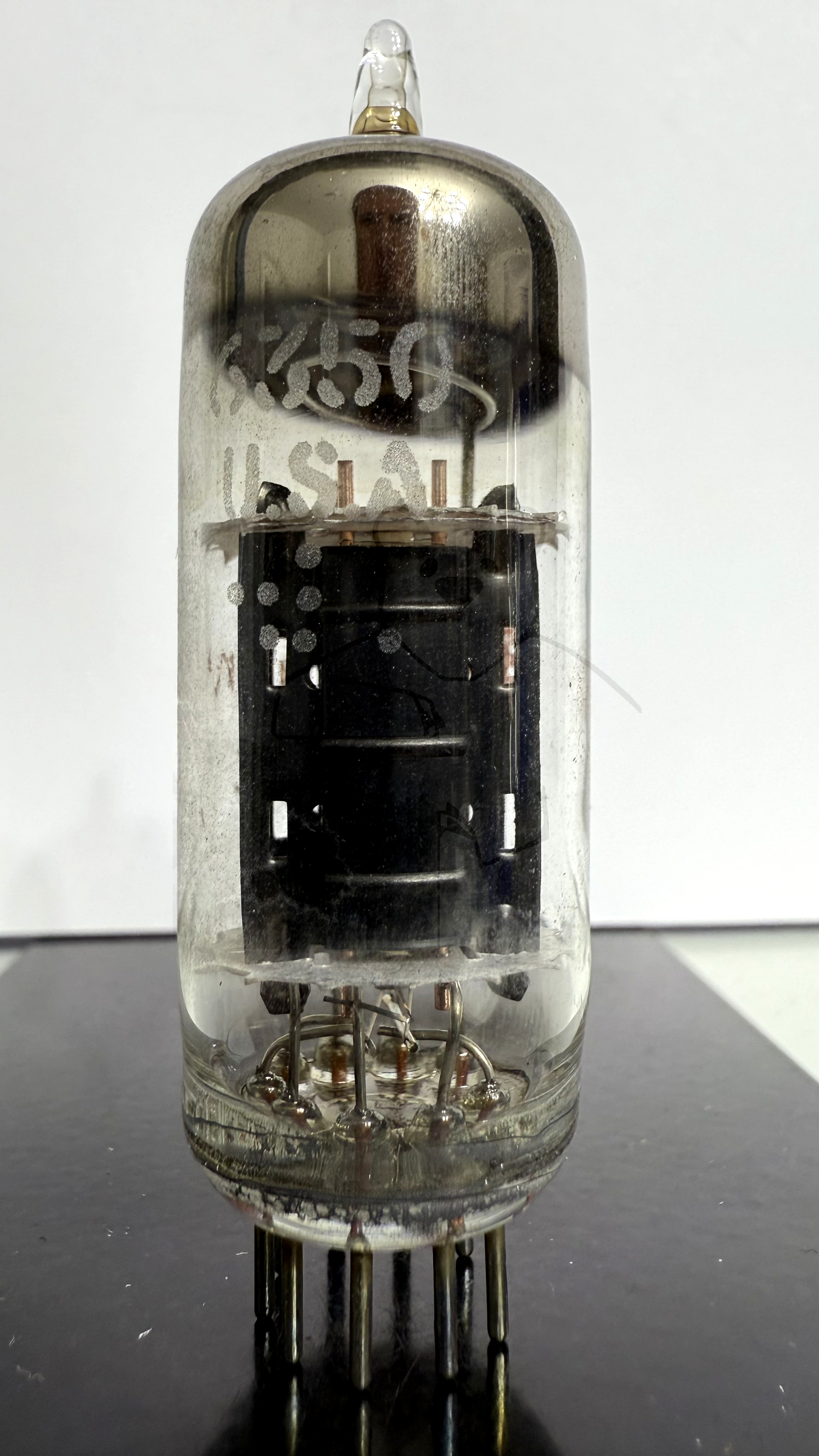

Röhre 6350 #5051 Bild 1

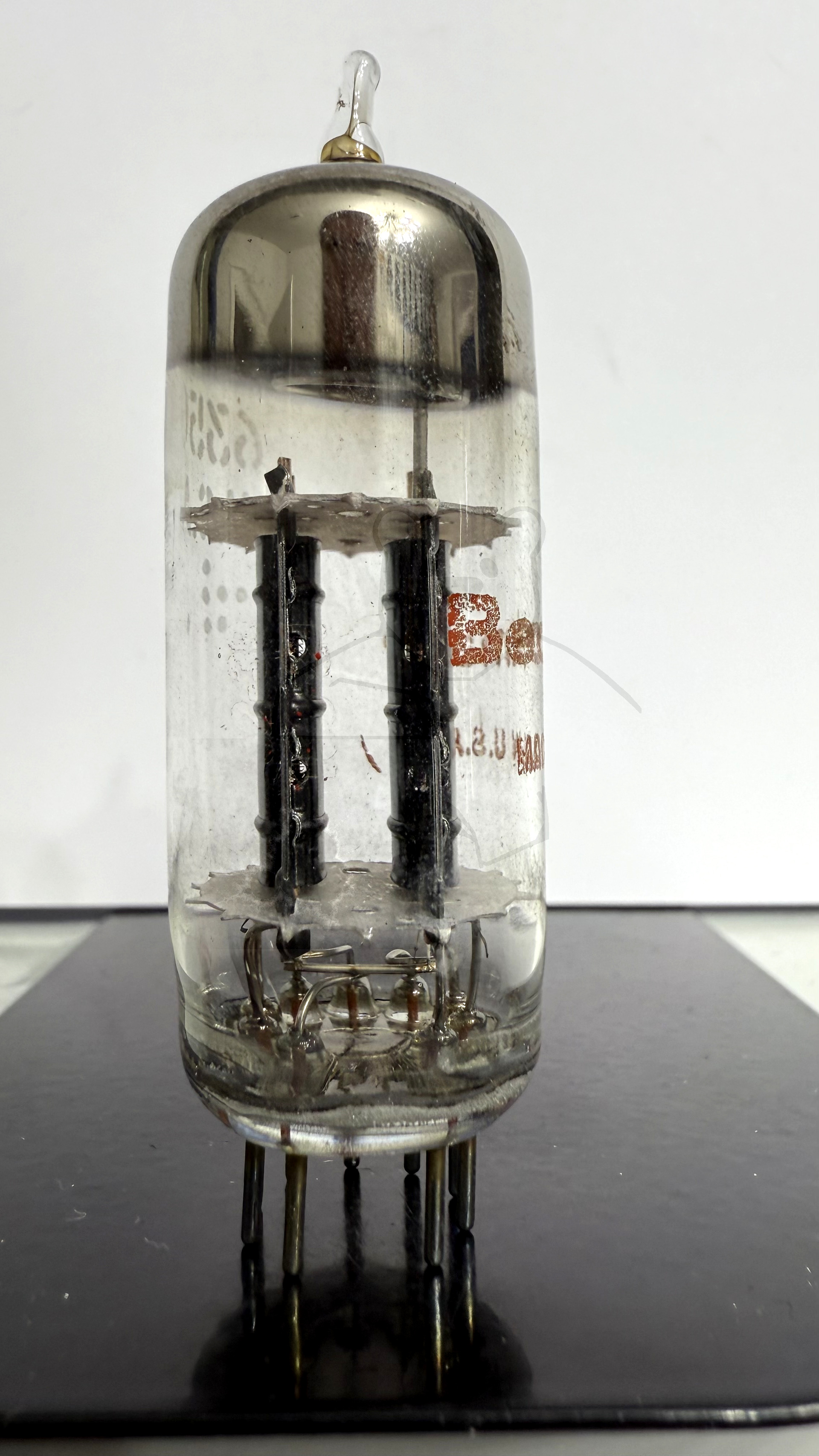

Röhre 6350 #5051 Bild 2

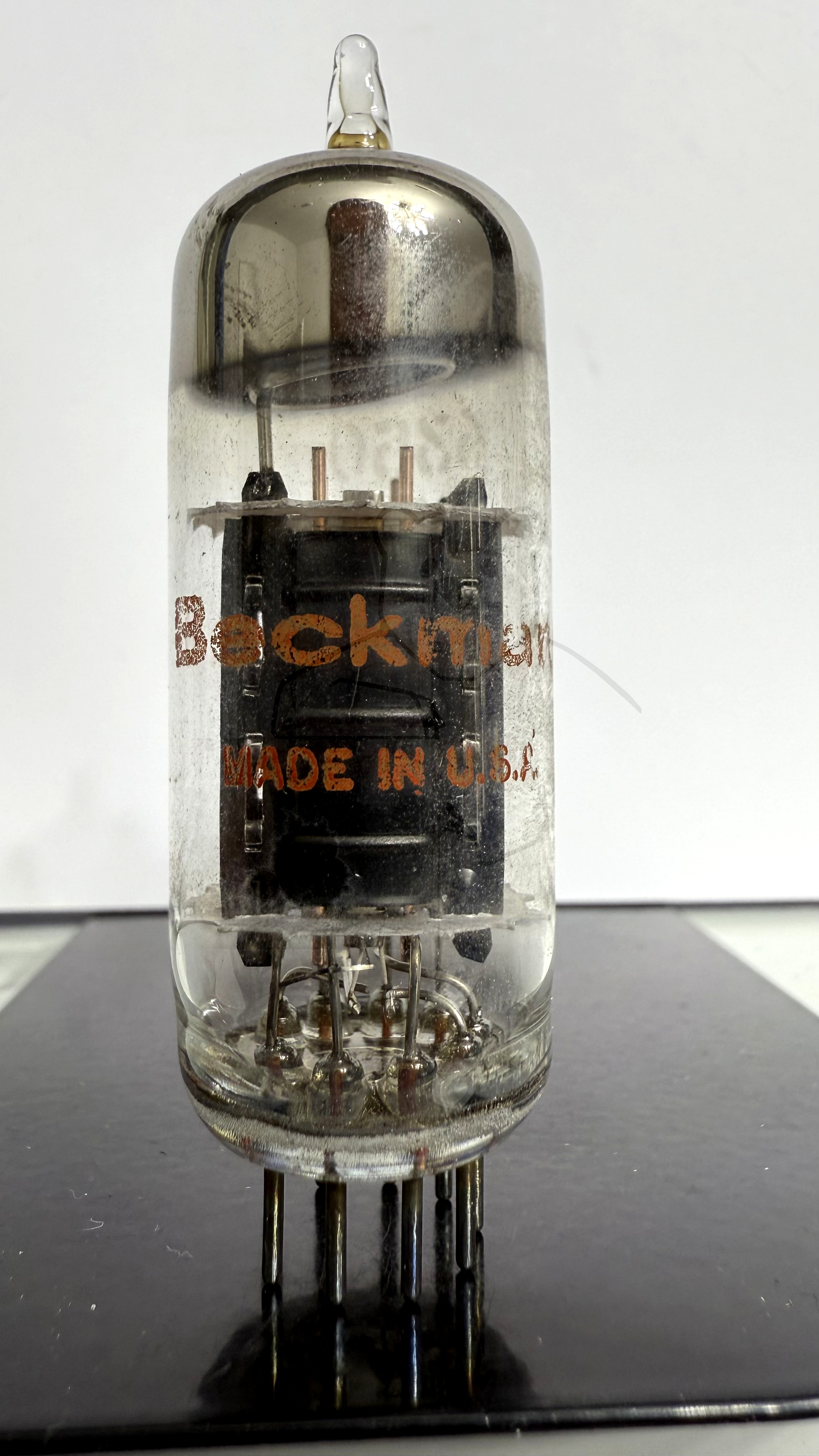

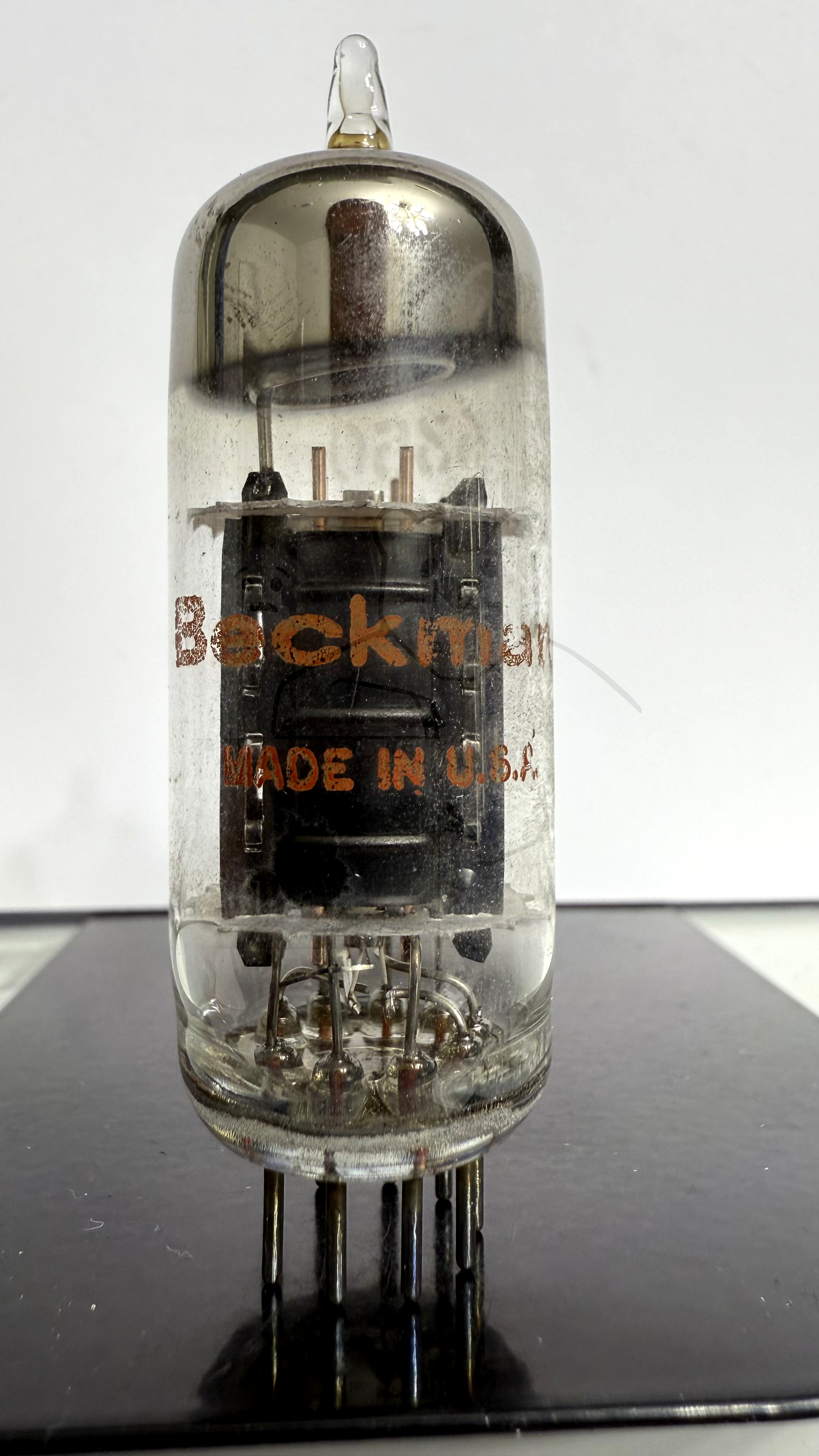

Röhre 6350 #5051 Bild 3

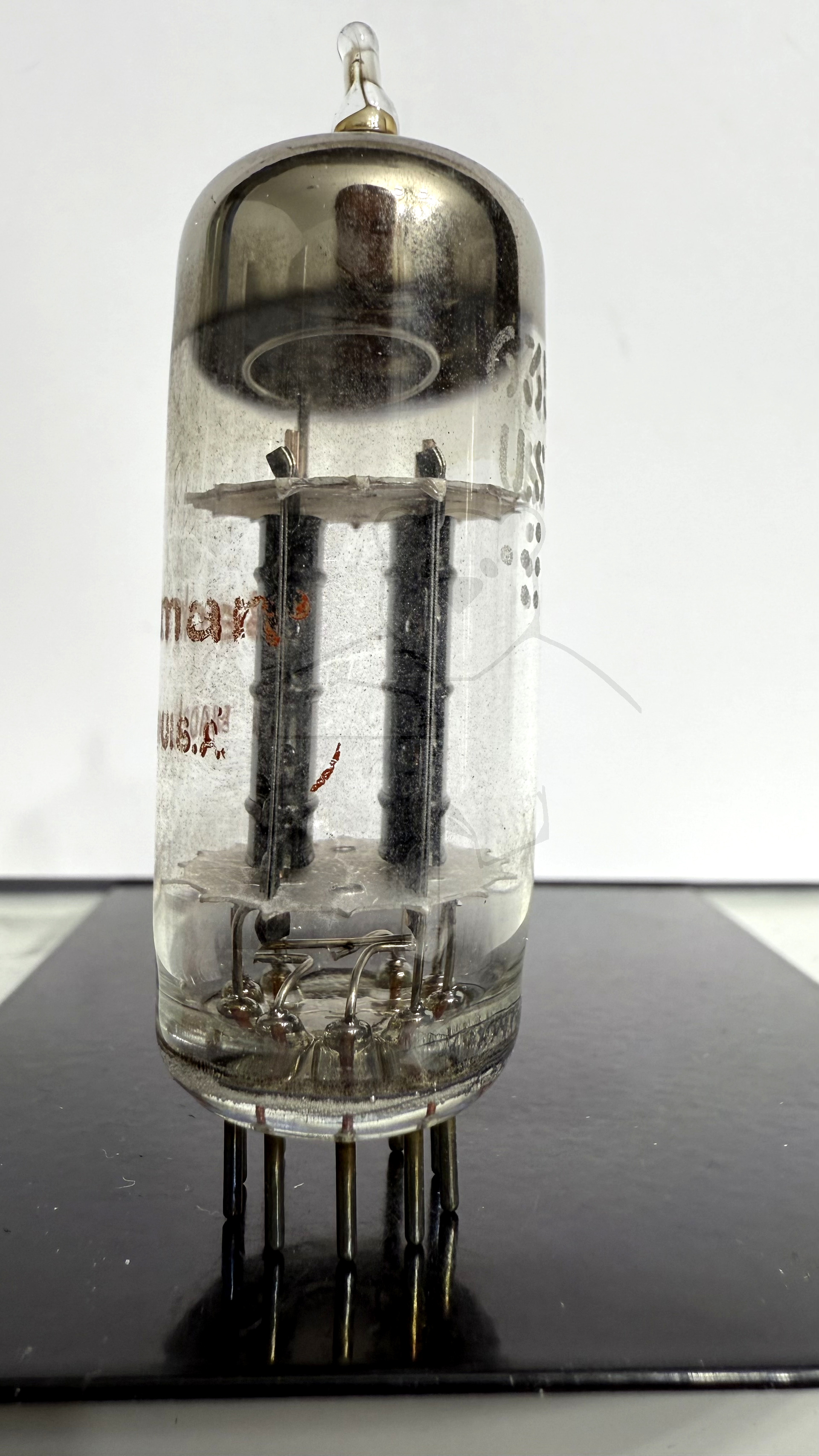

Röhre 6350 #5051 Bild 4

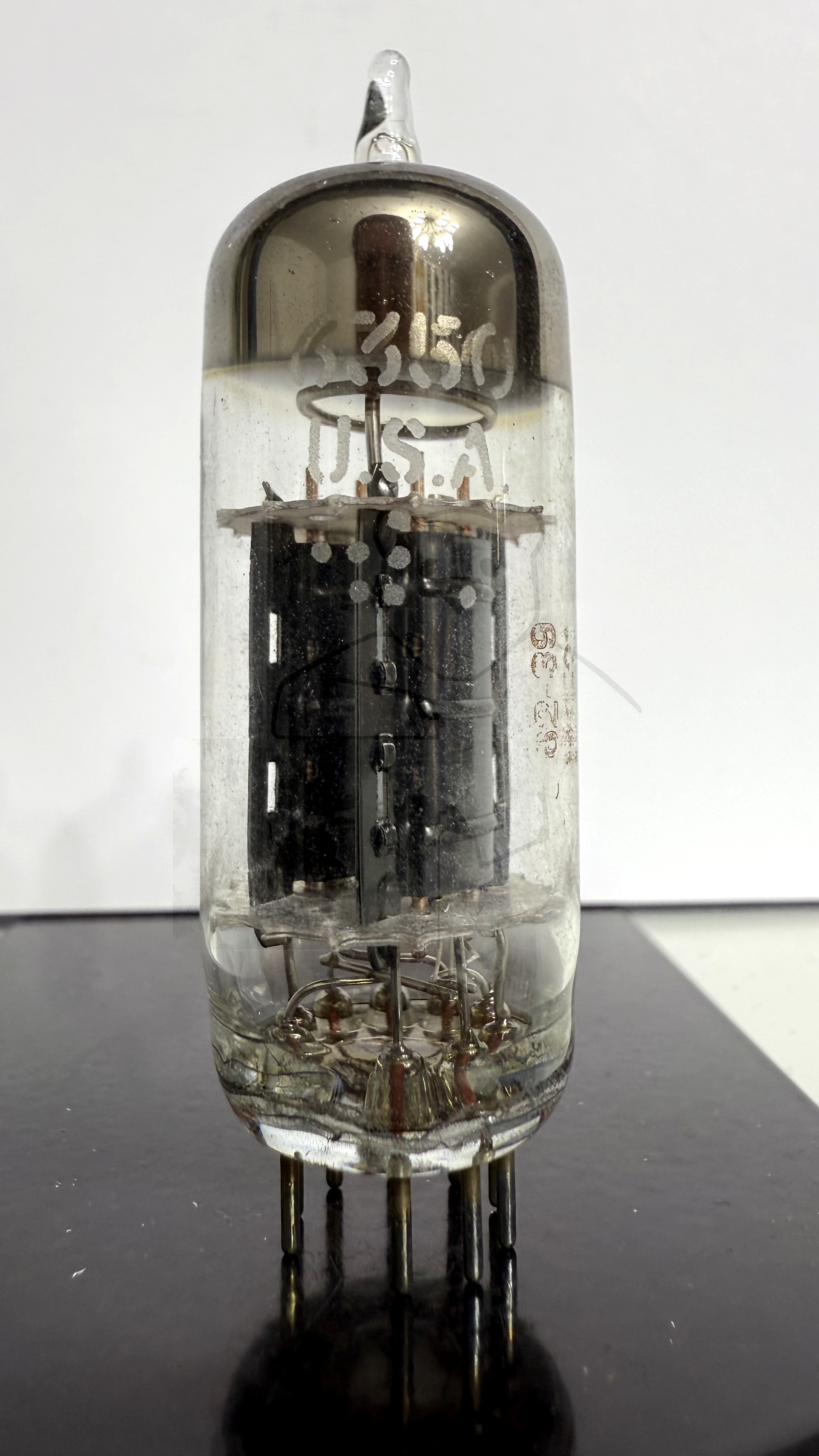

Röhre 6350 #5053 Bild 1

🔎 Alle Röhren vom Typ 6350 in der Sammlung

→ 6350 Inventar: 05051 Hersteller: → Beckman, Made in USA

→ 6350 Inventar: 05053 Hersteller: → Beckman, Made in USA
