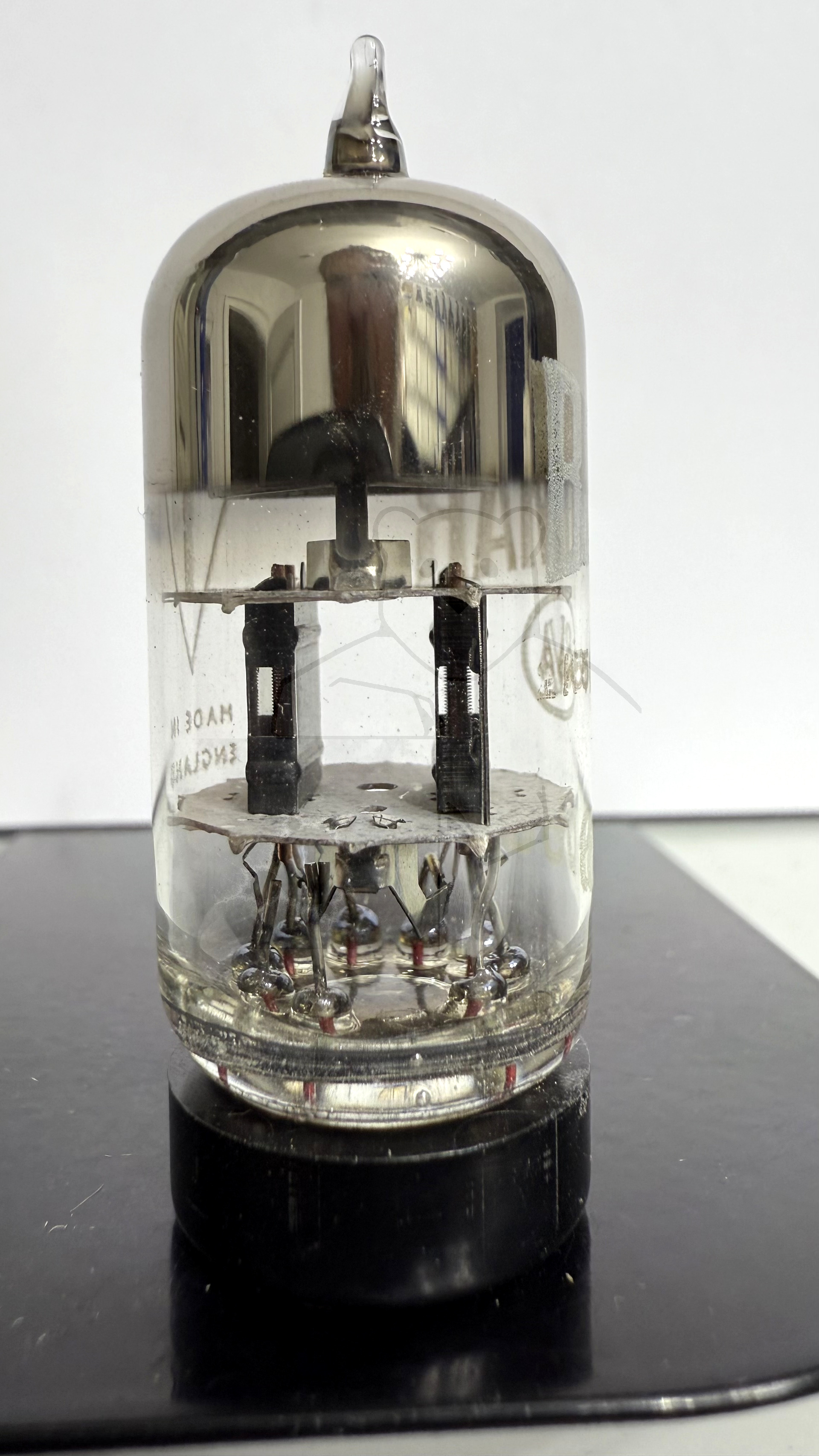

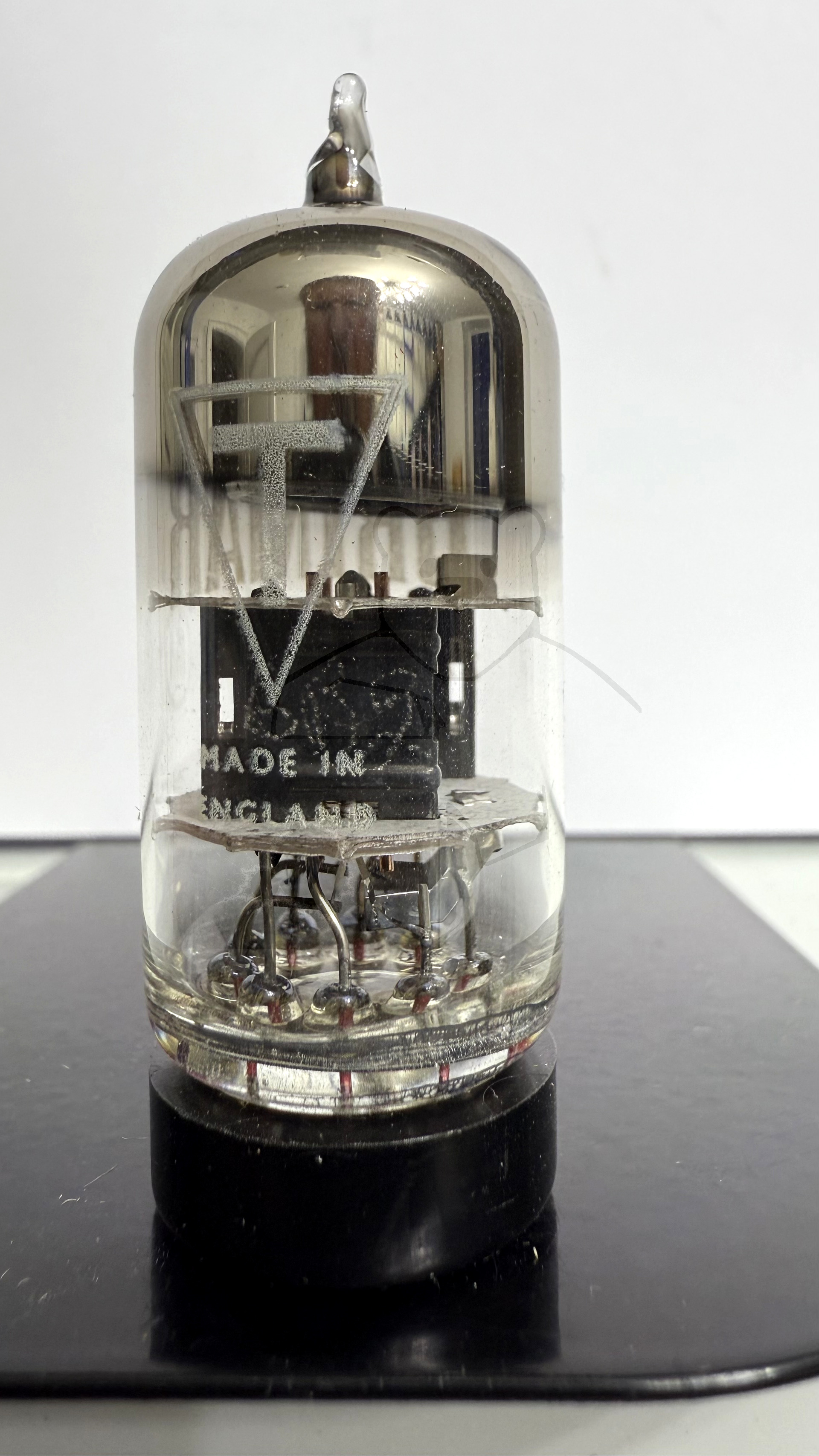

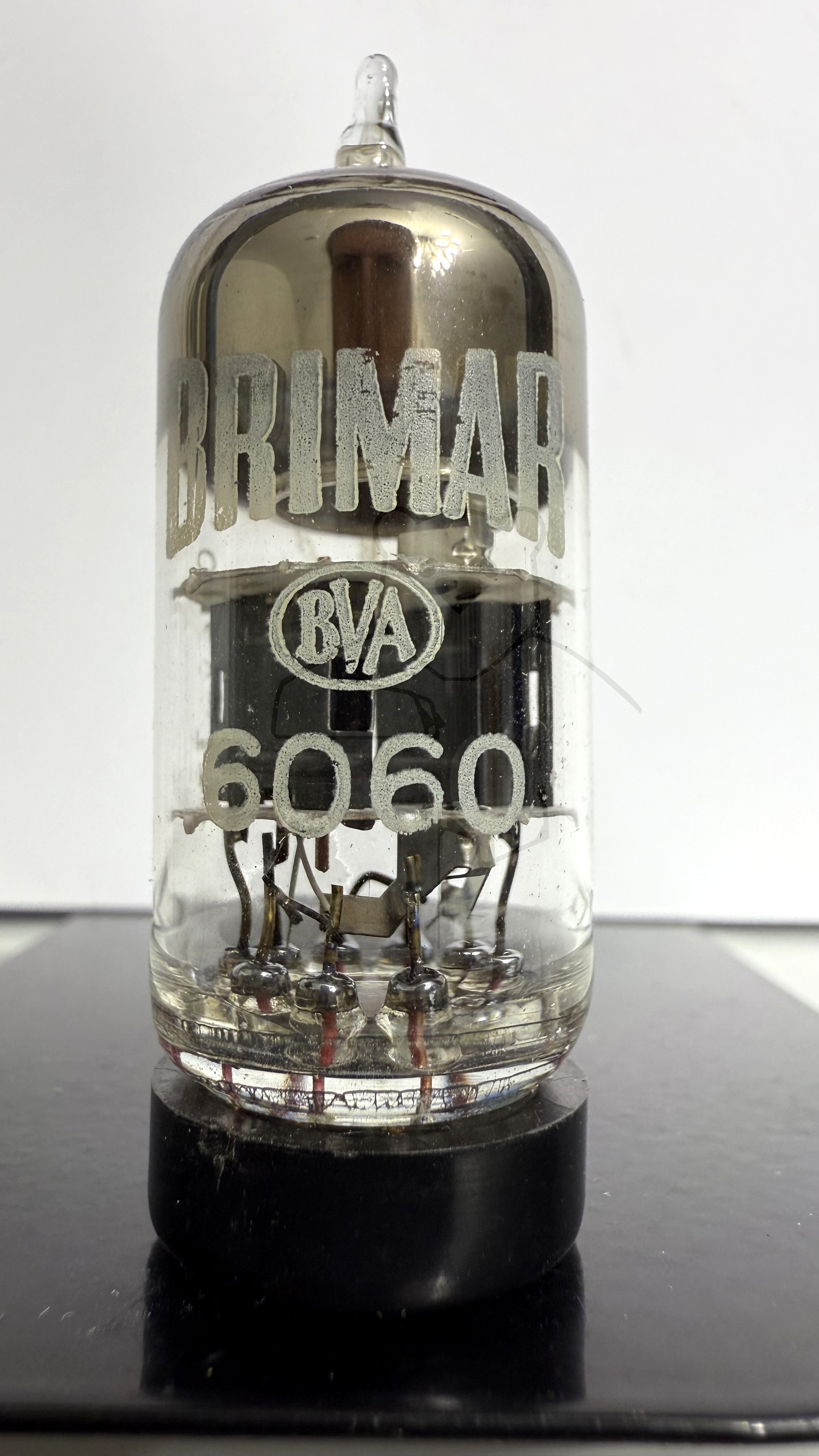

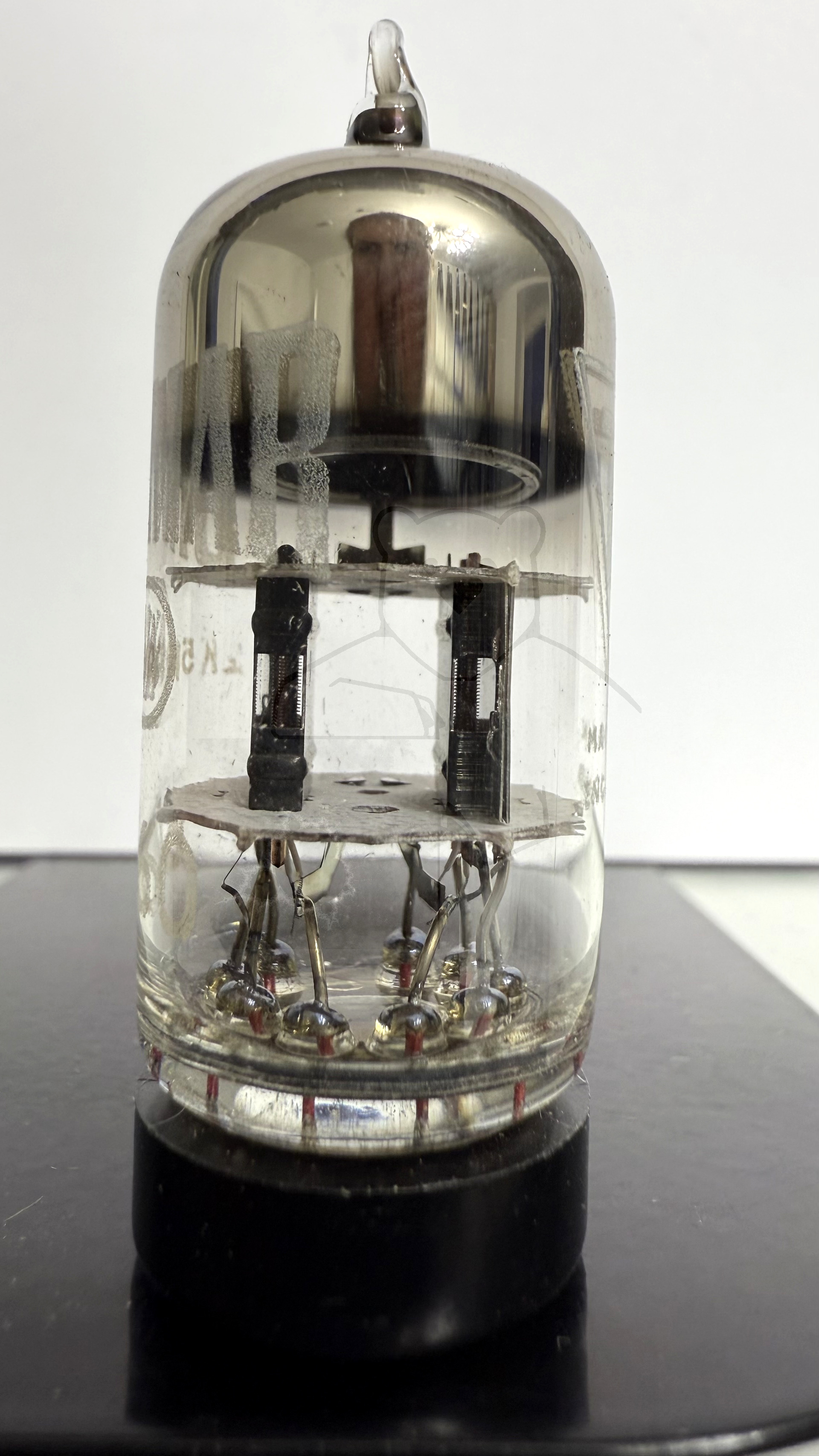

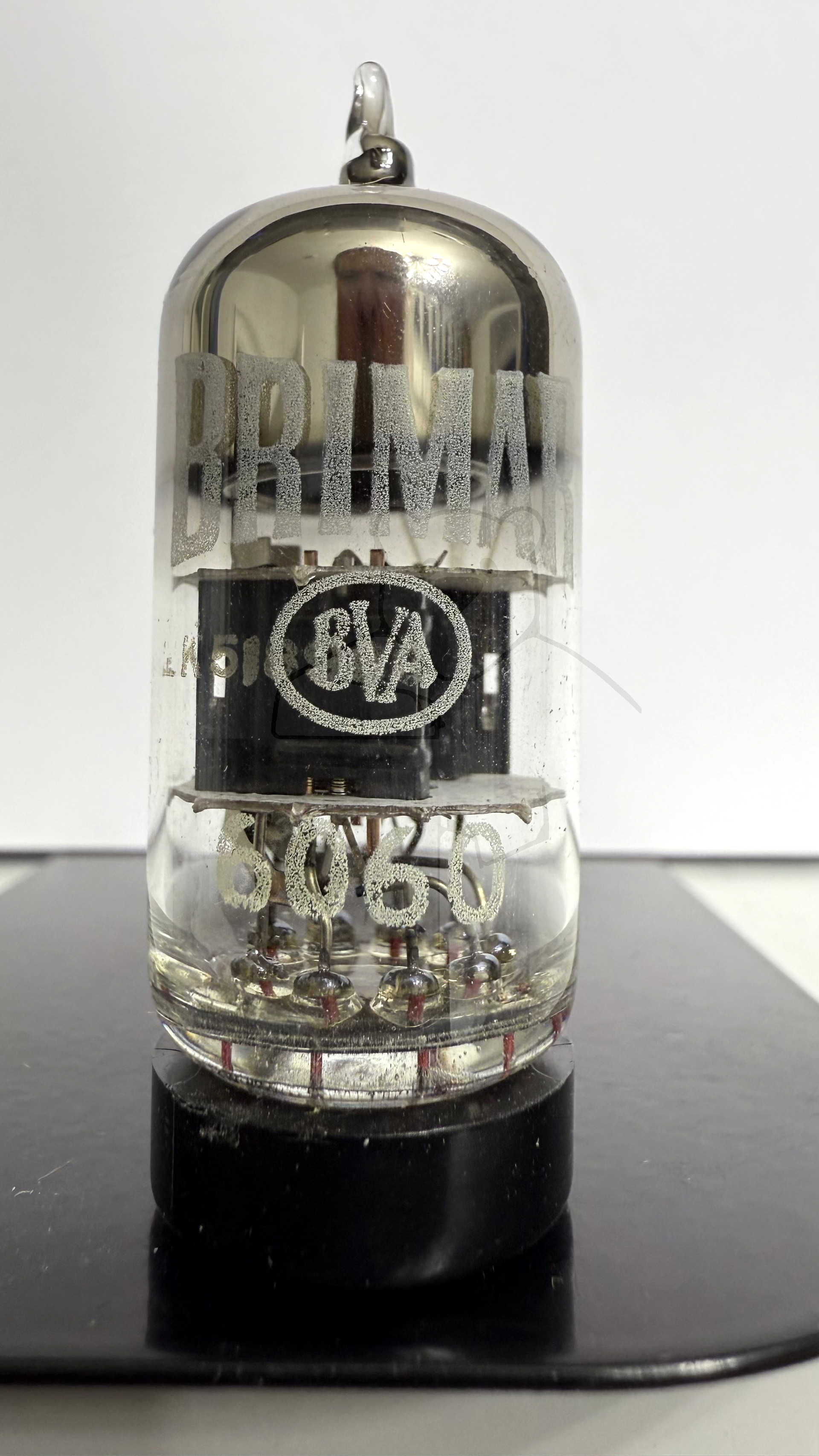

Daten und Bilder der Röhre: 6060

🔎 Beschreibung der Röhre: 6060

Name	6060
Vergleichsname
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	05.06.2018 17:49:43

🔎 Beschreibung der Systeme für die Röhre: 6060

	System 1	System 2
Kathode	3	8
Gitter 1	2	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

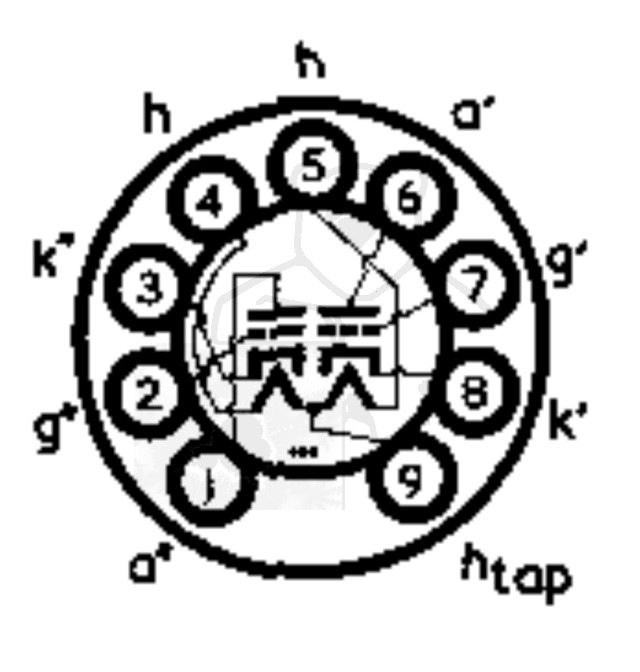

🔎 Sockelschaltung der 6060

Bildquelle: Brimar Datenblatt

🔎 Datenblätter zur Röhre: 6060
Datenblatt 6060 Brimar Version 1.pdf (18 kB)
Datenblatt 6060 Brimar Version 2 [www.tubedata.info].pdf (82 kB)
