đ Beschreibung der Röhre: 5Z4
| Name | 5Z4 |
| Vergleichsname | â 5Z4G 5ĐŠ4ĐĄ |
| Heizspannung (Volt) | 5 |
| Heizstrom (AmpĂšre) | 2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 12.04.2023 10:04:01 |
đ Beschreibung der Systeme fĂŒr die Röhre: 5Z4
| System 1 | |
| Kathode | 8 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 4 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 2, 8 |
| Abschirmung | 1 |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 5Z4
Bildquelle: RCA Datenblatt
đ YouTube Video zu 5Z4
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/DMfU1EaiLOA (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: 5Z4
Datenblatt 5Z4 Cunningham [www.tubedata.info].pdf (51 kB)
Datenblatt 5Z4 RCA Version 1.pdf (43 kB)
Datenblatt 5Z4 RCA Version 2.pdf (54 kB)
Datenblatt 5Z4 RCA Version 3 [www.tubedata.info].pdf (105 kB)
Datenblatt 5Z4 RFT.pdf (66 kB)
Datenblatt 5Z4 Sylvania [www.tubedata.info].pdf (115 kB)
Datenblatt 5Z4 Tung-Sol [www.tubedata.info].pdf (102 kB)
Datenblatt 5Z4G Brimar Version 1.pdf (166 kB)
Datenblatt 5Z4G Brimar Version 2 [www.tubedata.info].pdf (53 kB)
Datenblatt 5Z4GT National Union Radio [www.tubedata.info].pdf (42 kB)
Datenblatt 5Z4P China.pdf (108 kB)
Pruefkarte 5Z4 5Z4MG 5Z4S VT74 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 5Z4

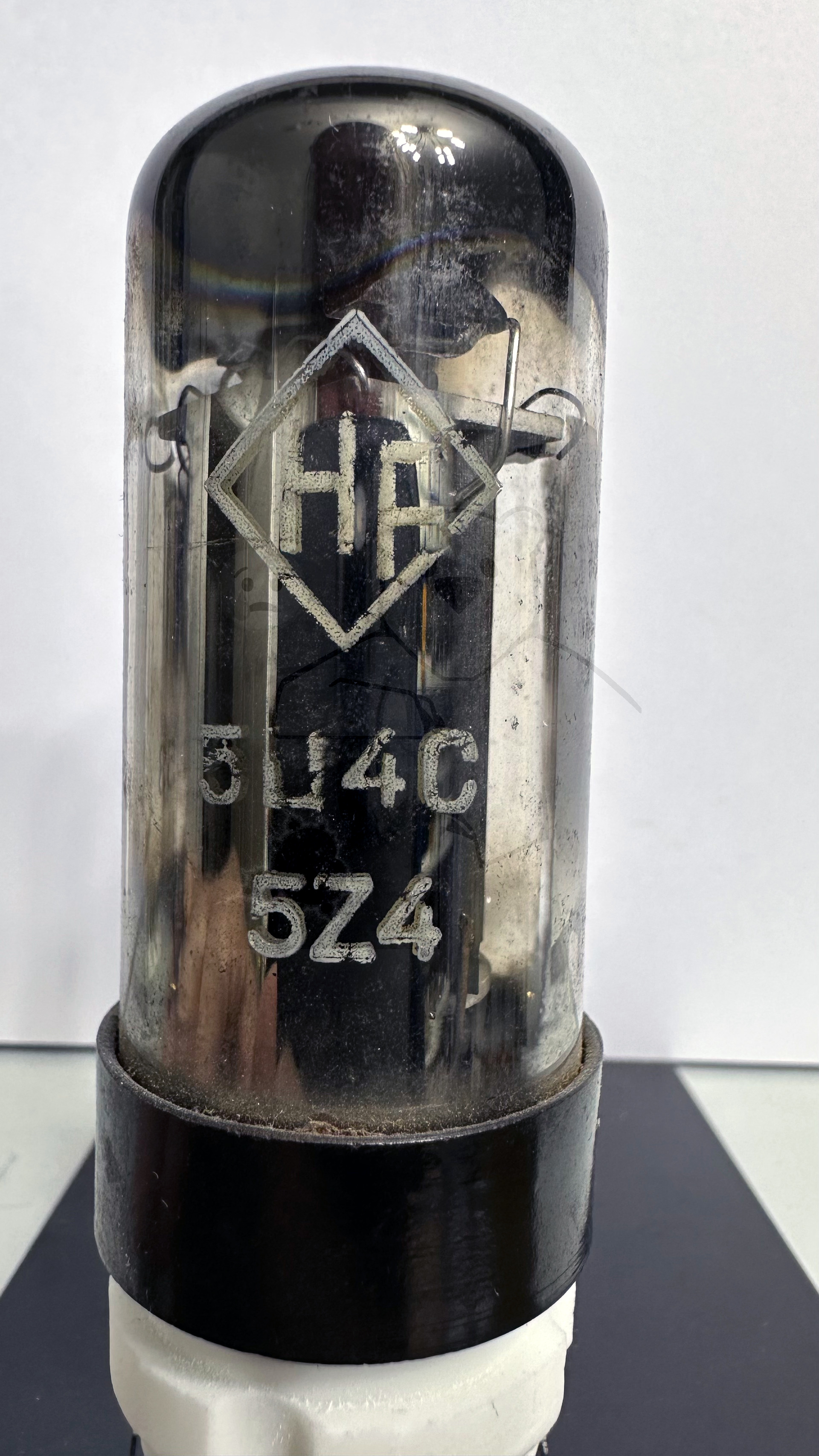

Röhre 5Z4 #6342 Bild 1

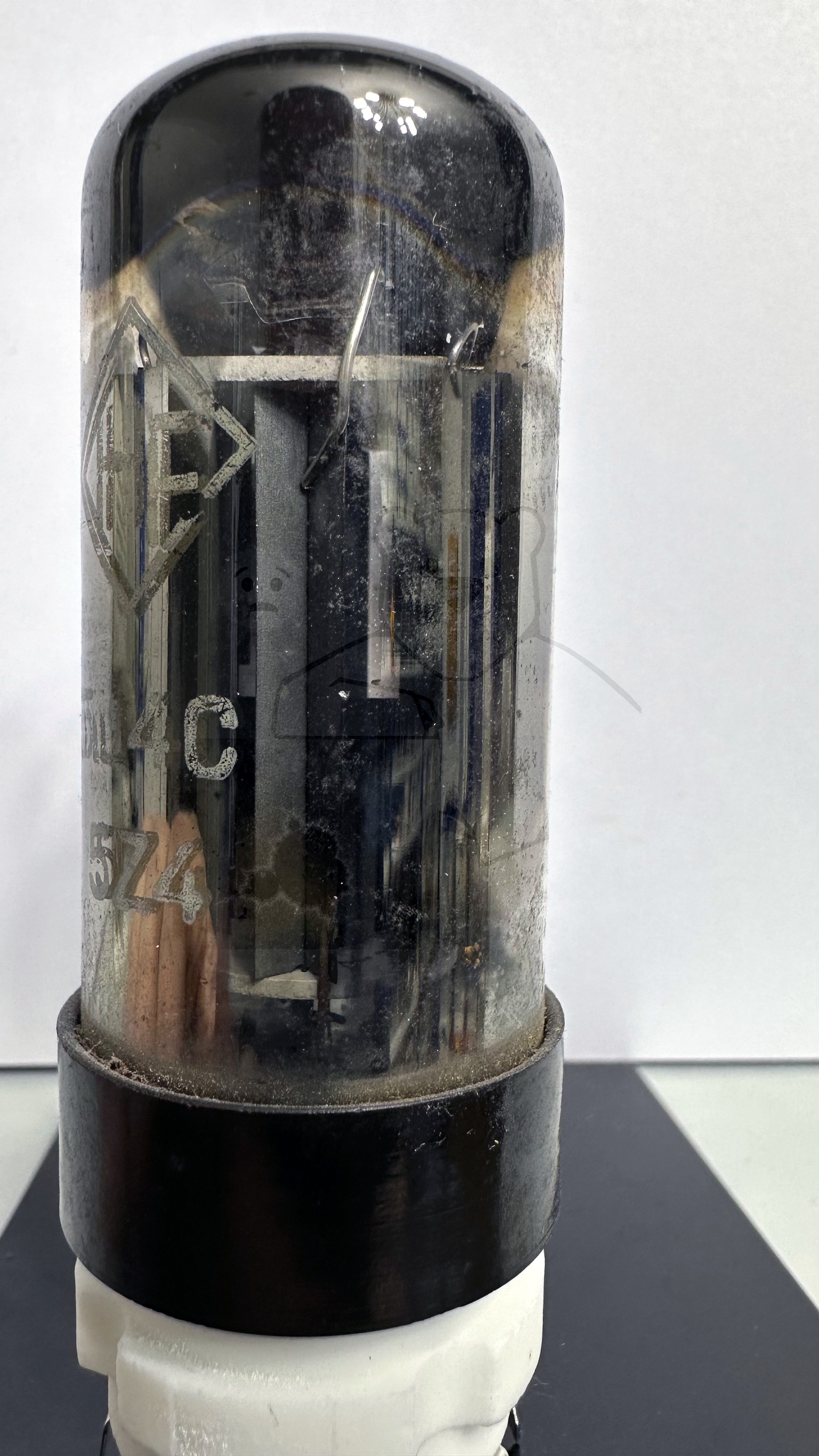

Röhre 5Z4 #6342 Bild 2

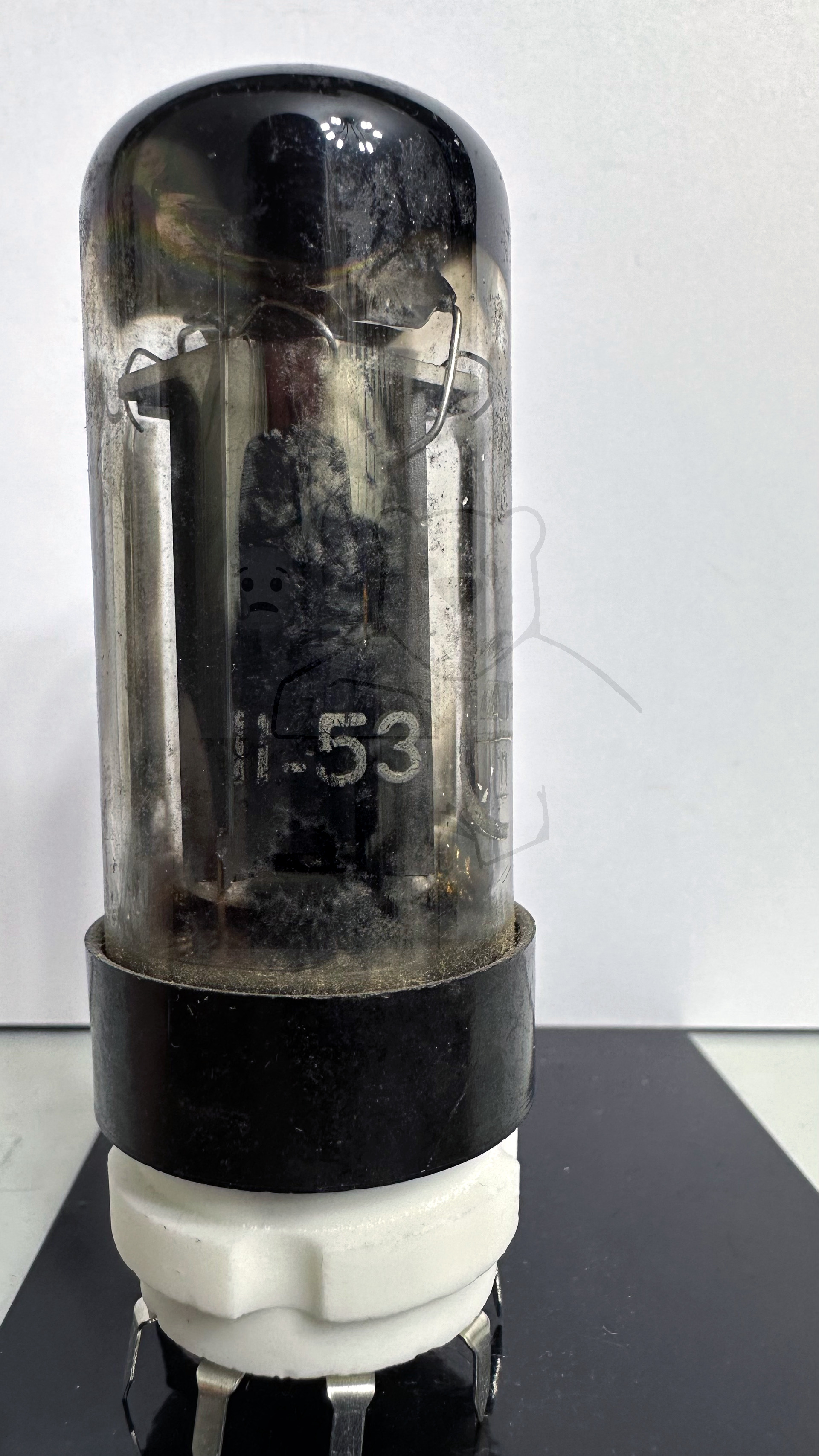

Röhre 5Z4 #6342 Bild 3
đ Alle Röhren vom Typ 5Z4 in der Sammlung
- â 5Z4 Inventar: 06342 Hersteller: â HF
