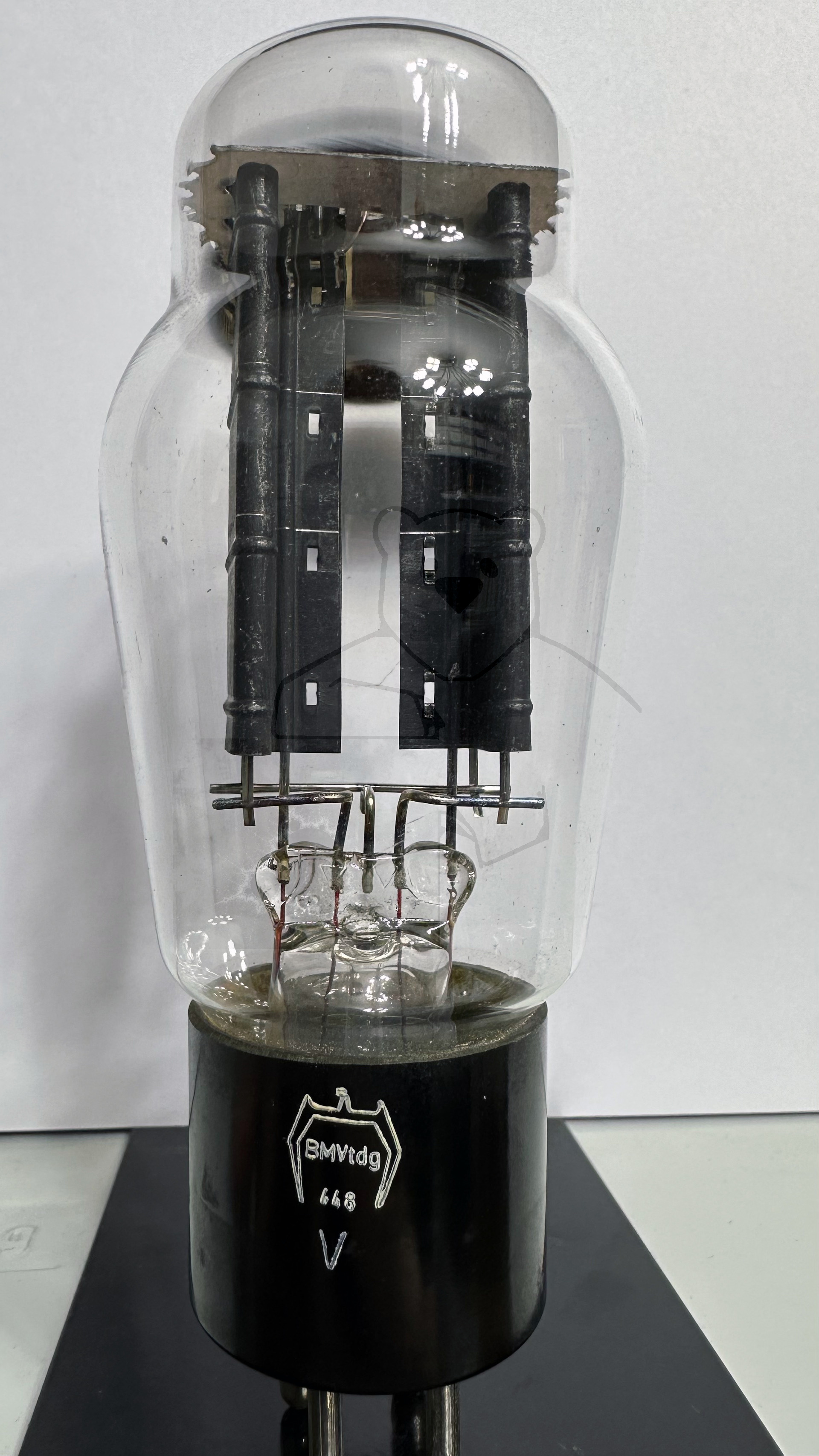

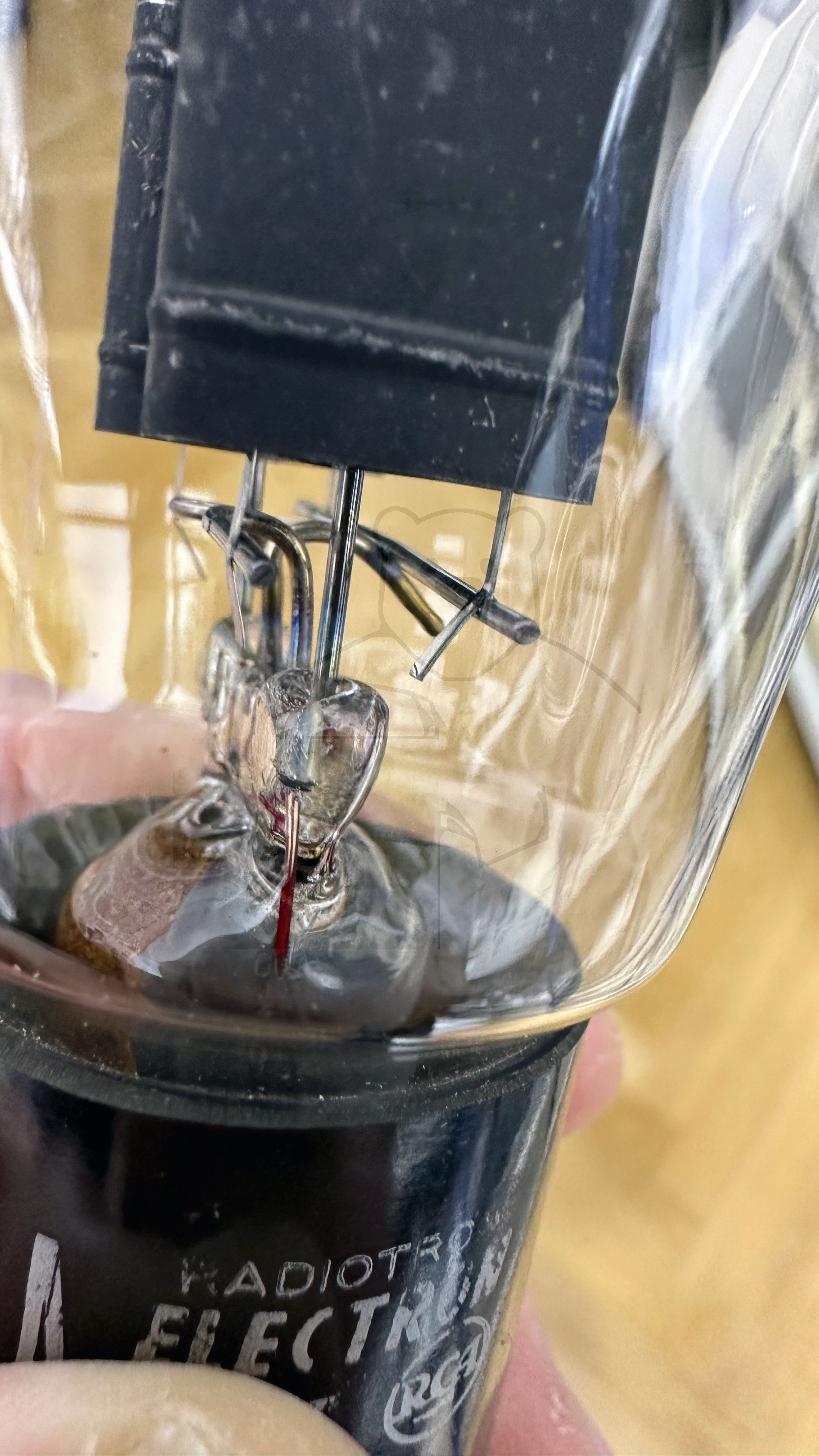

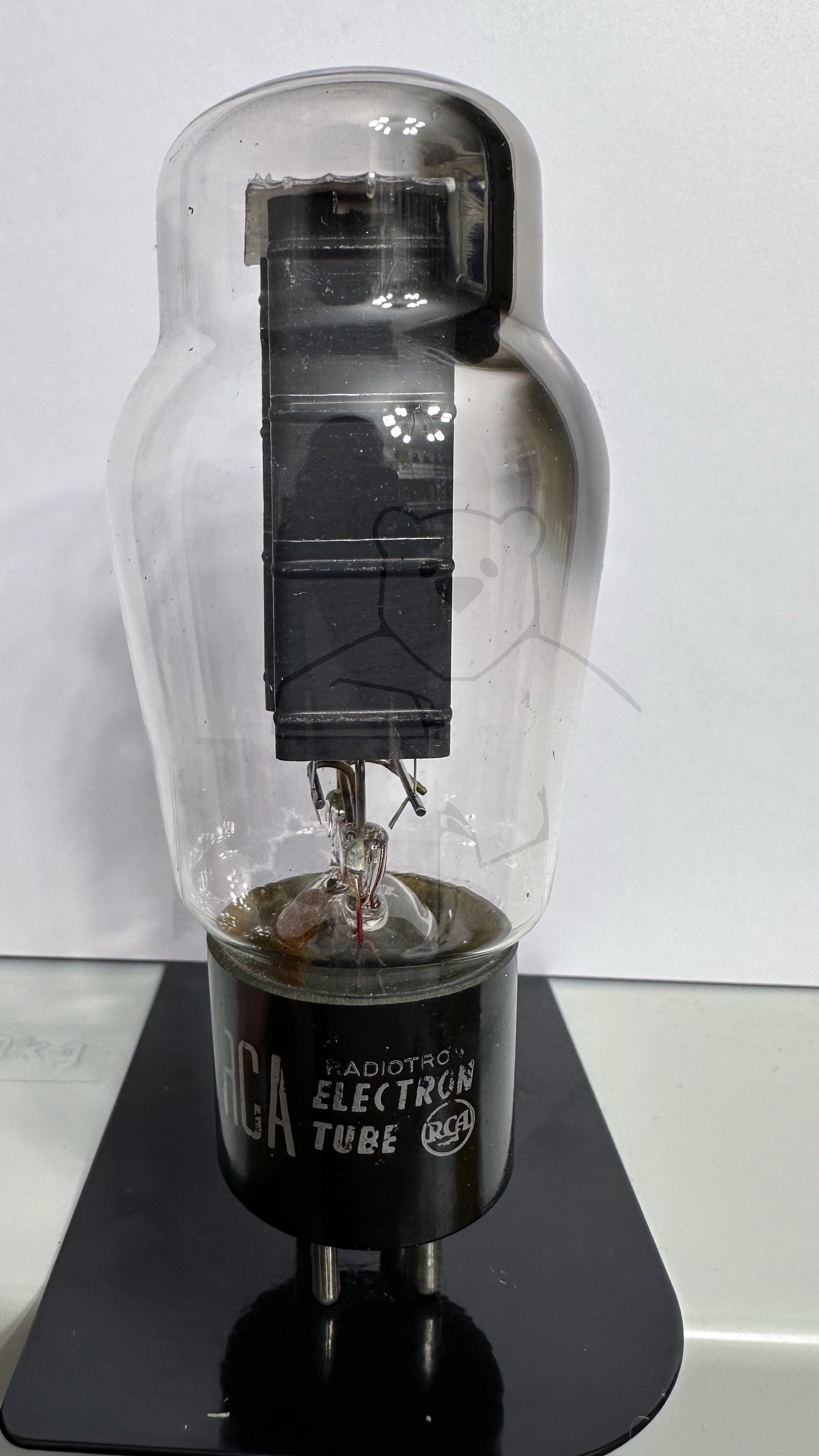

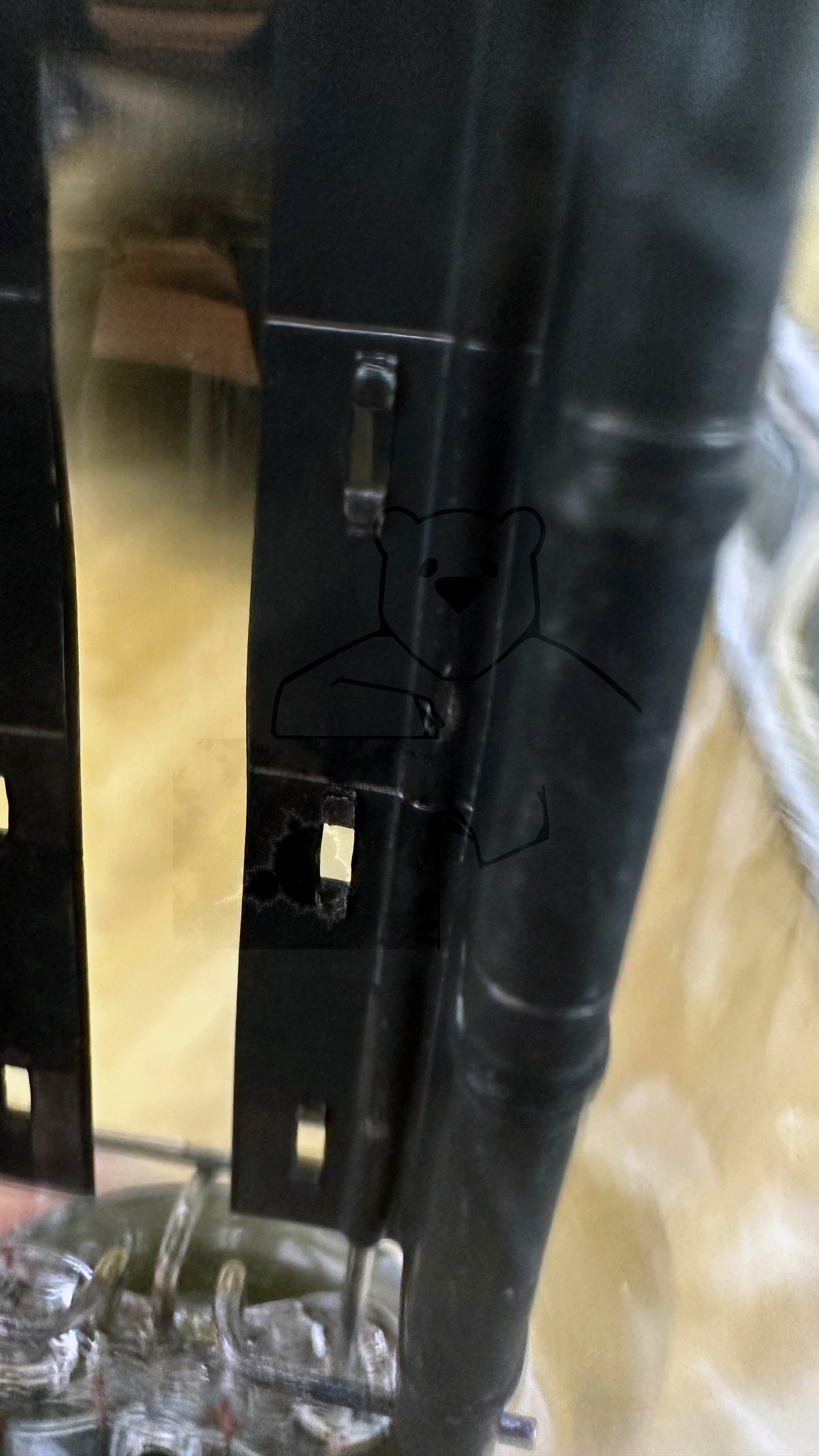

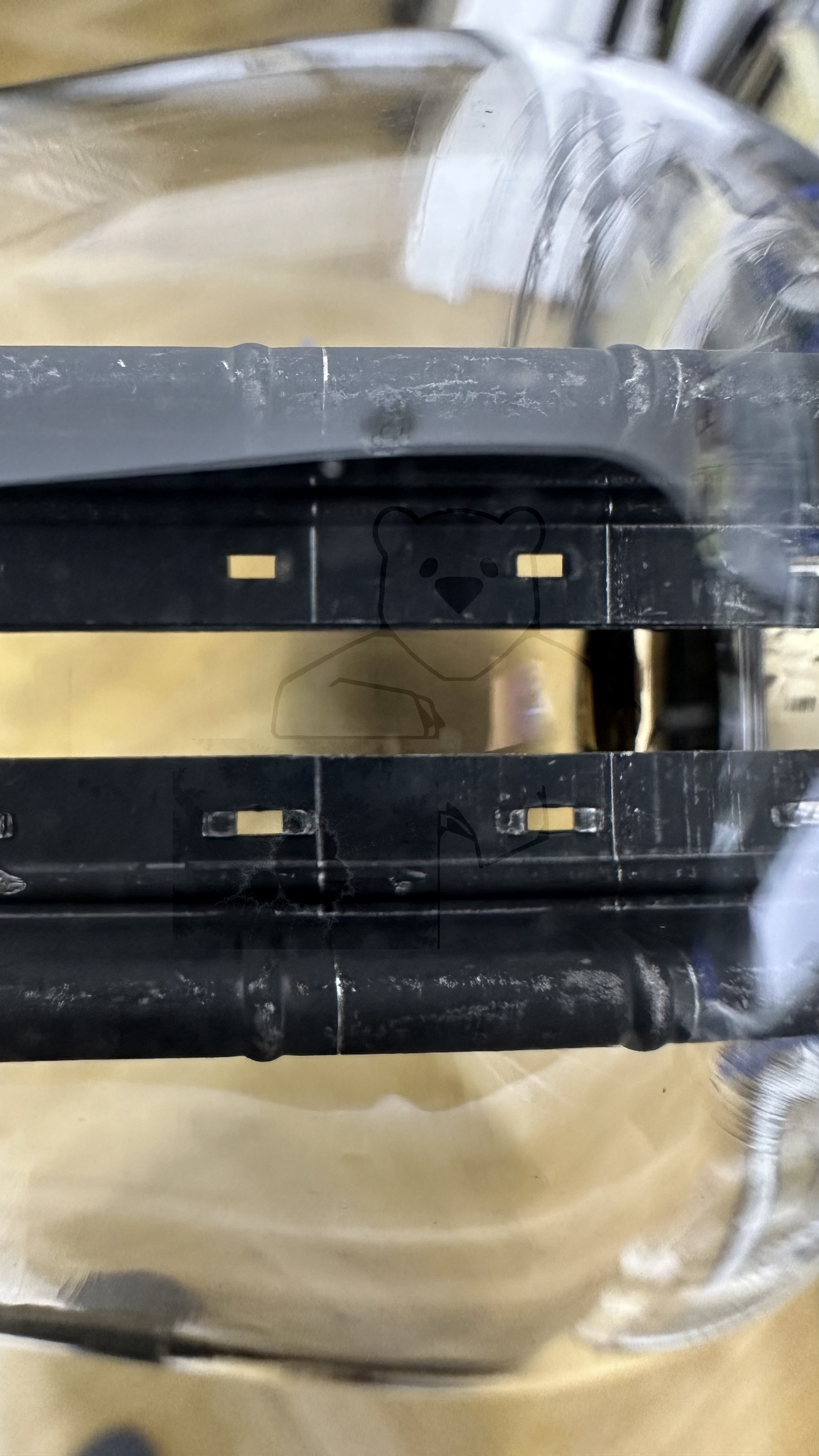

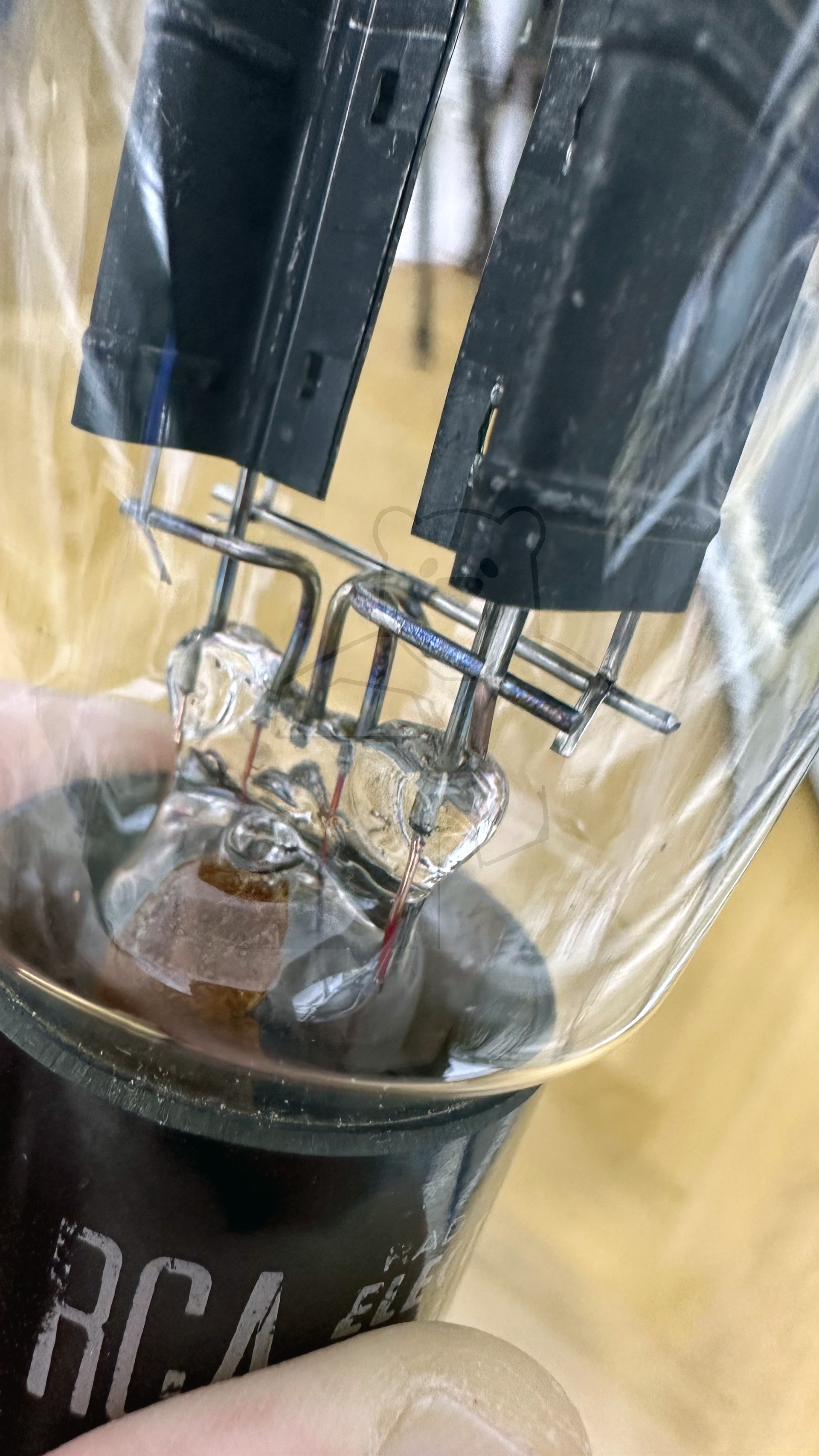

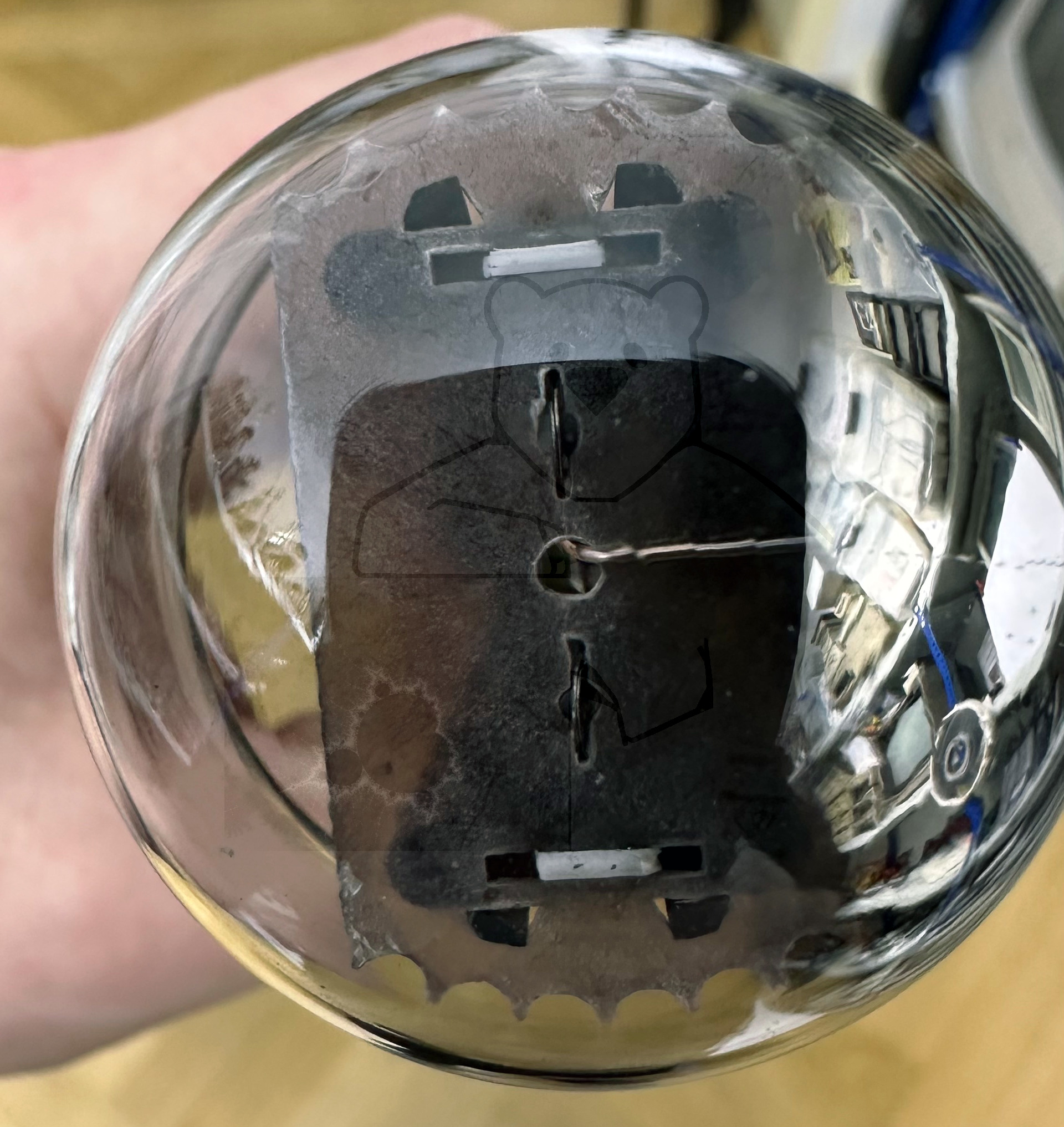

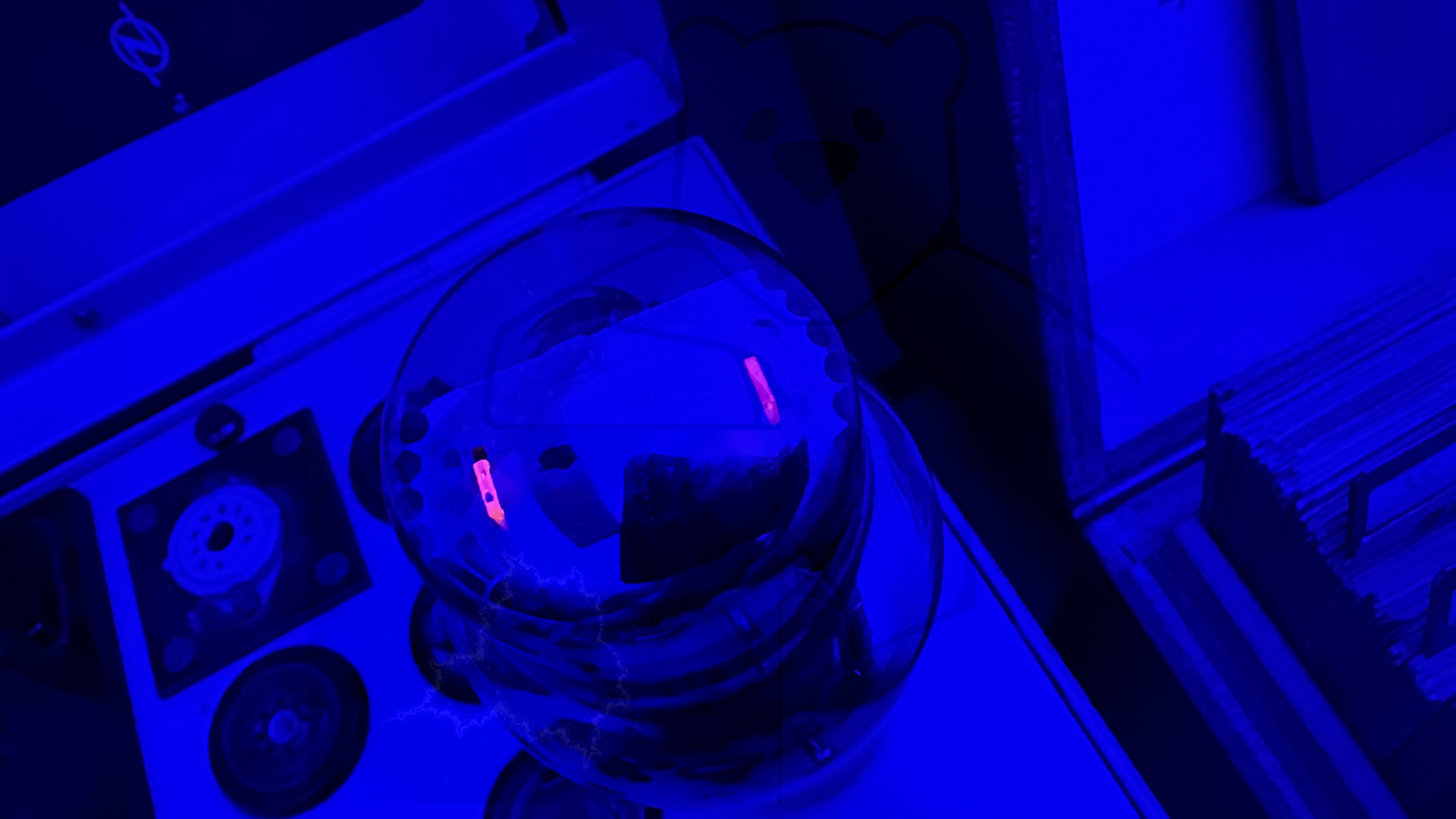

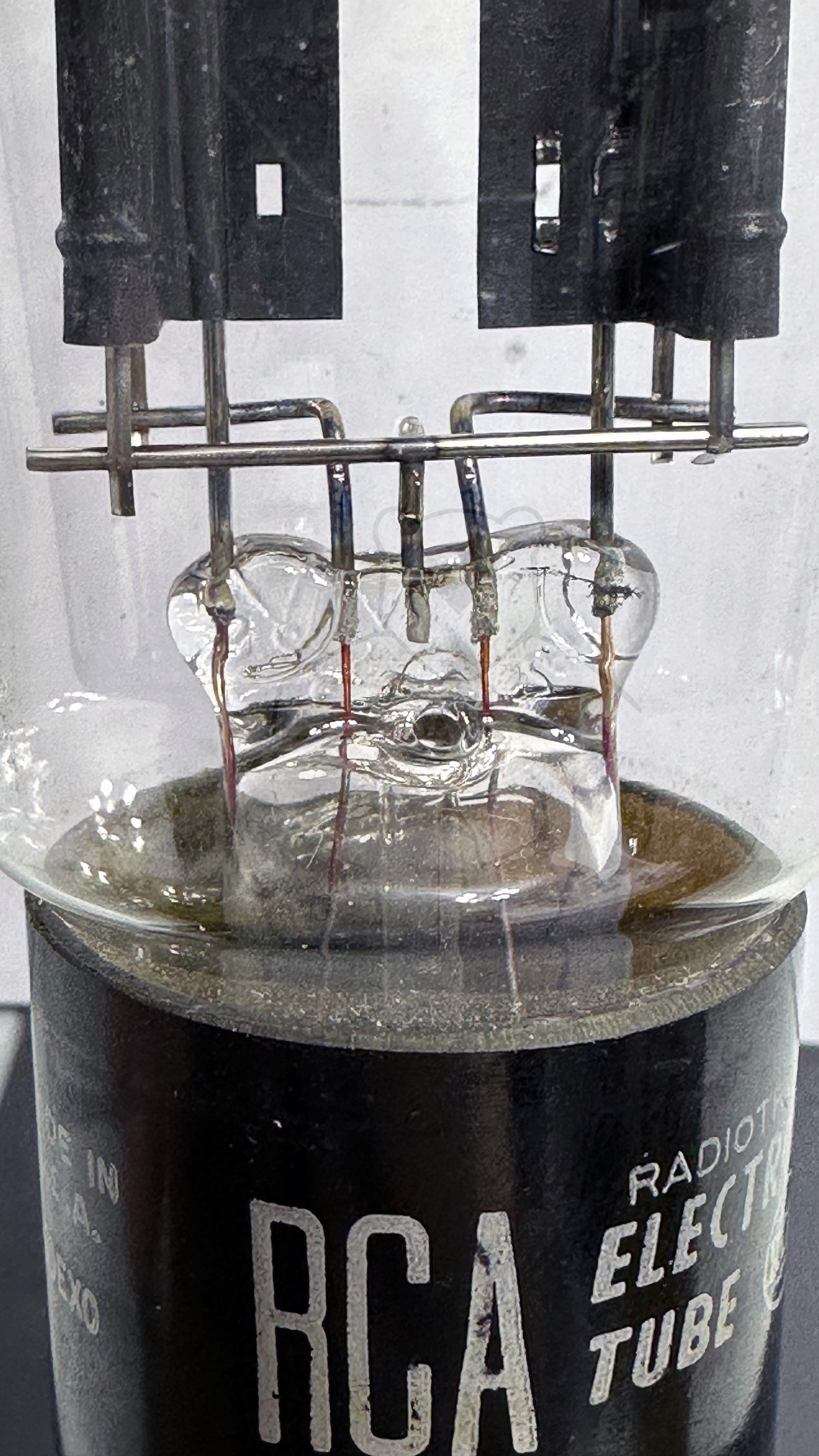

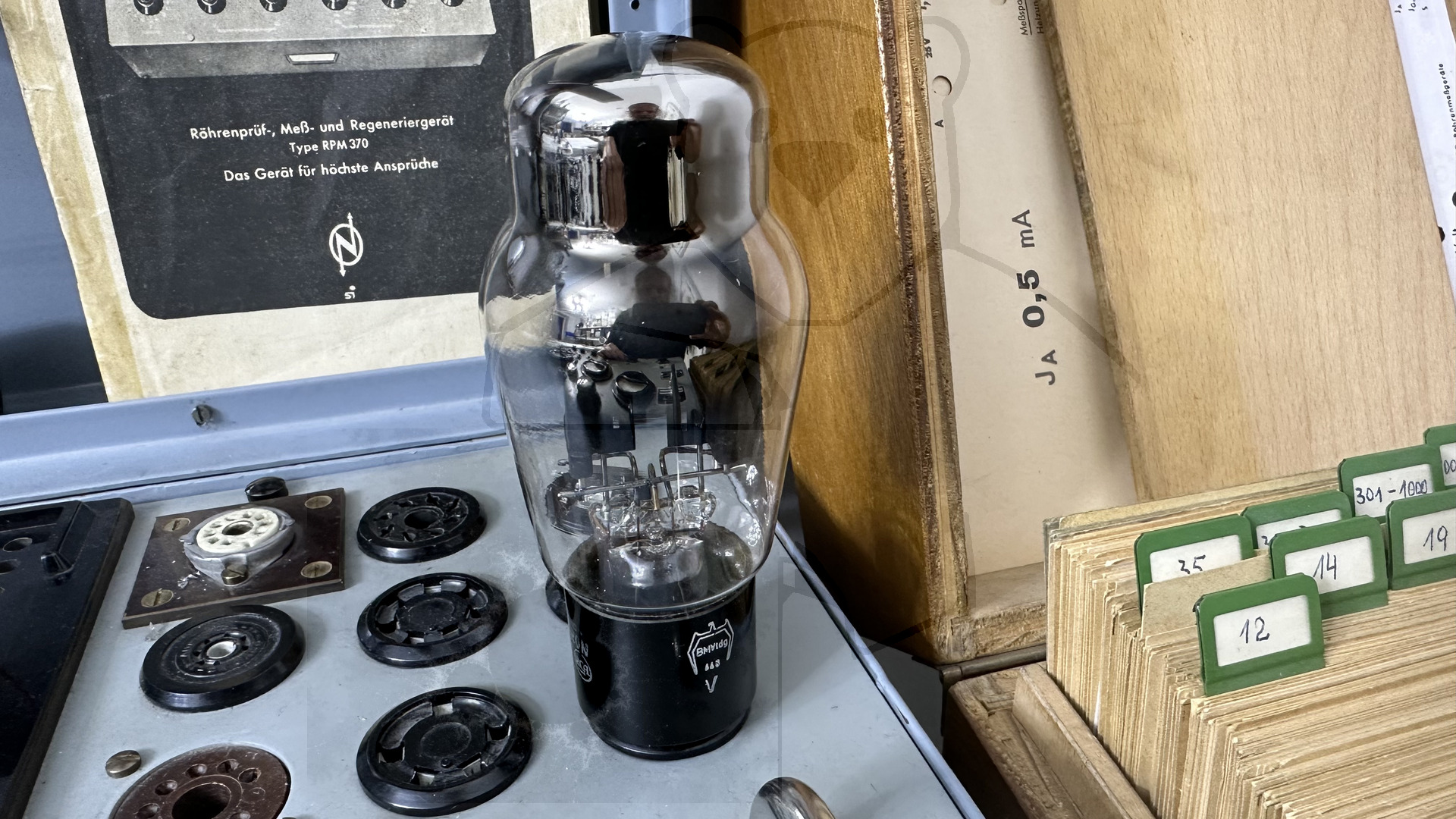

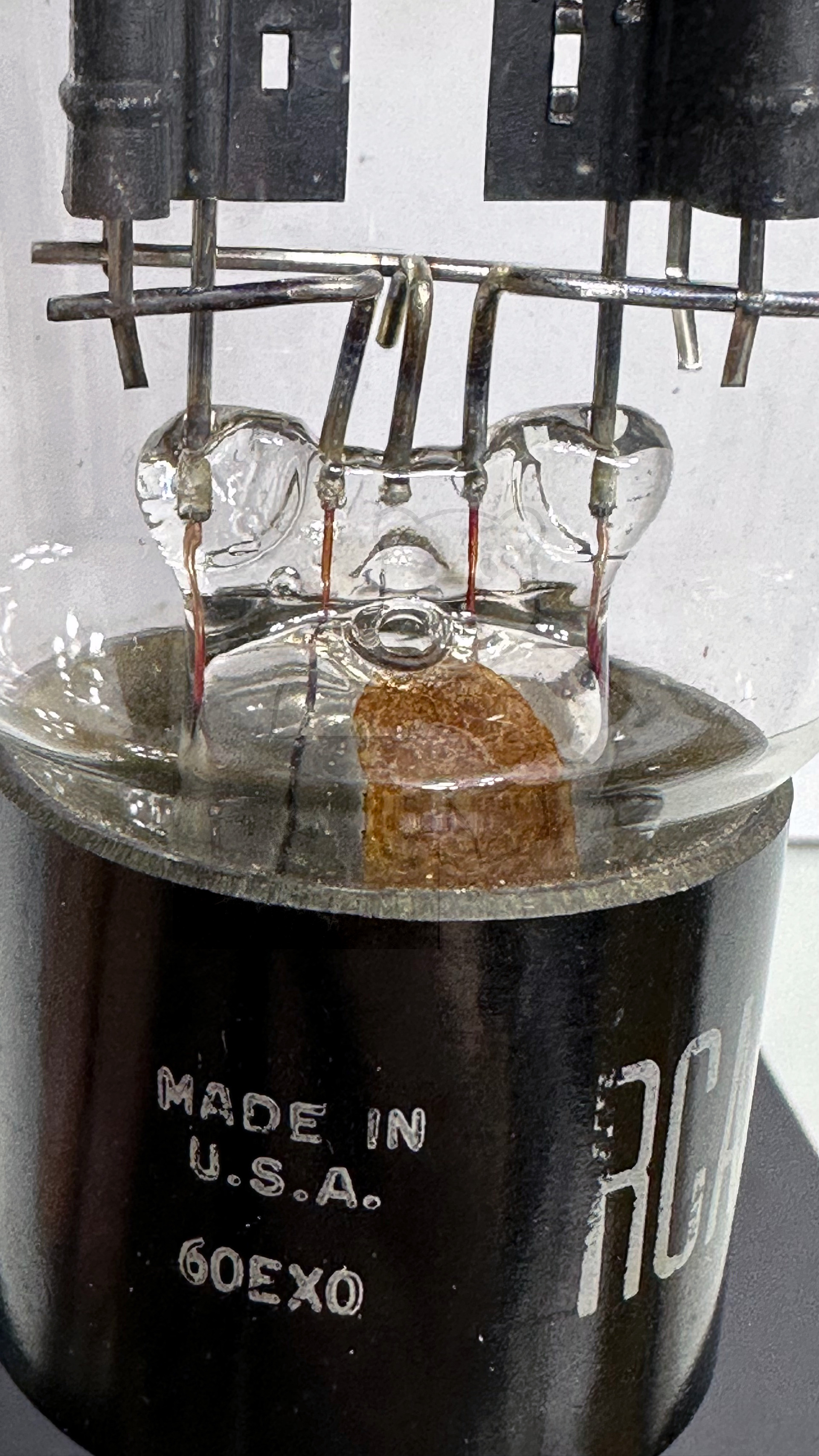

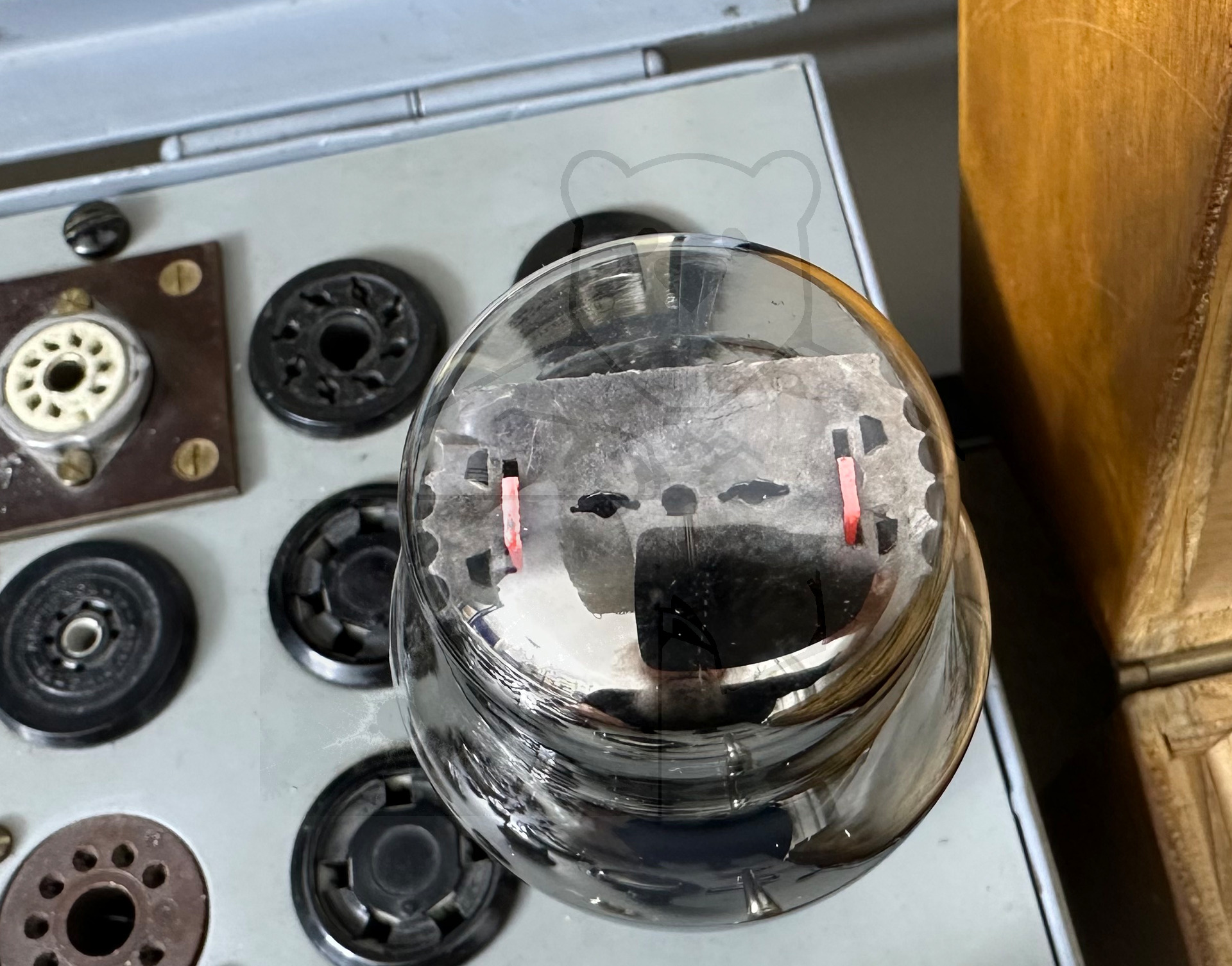

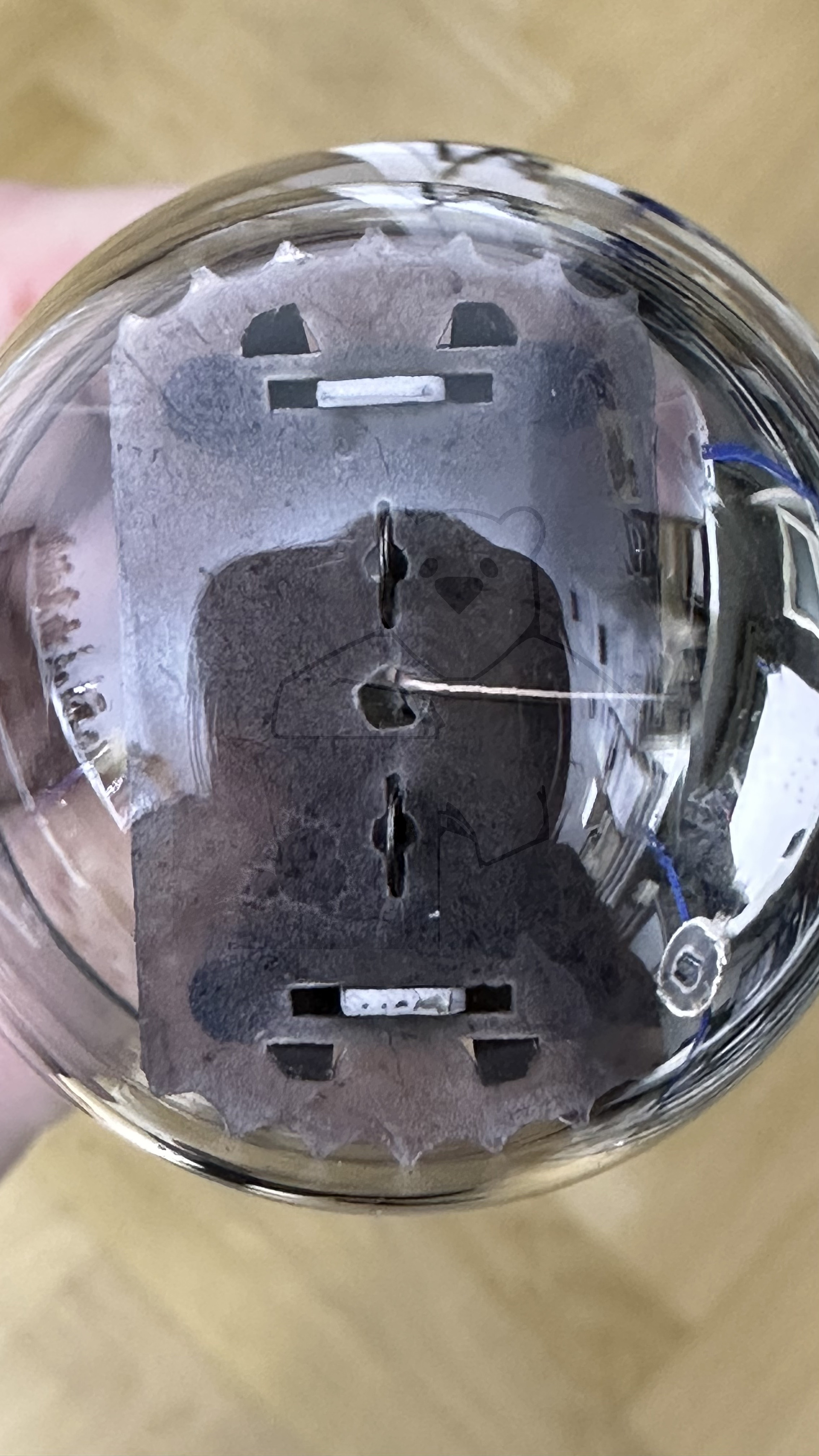

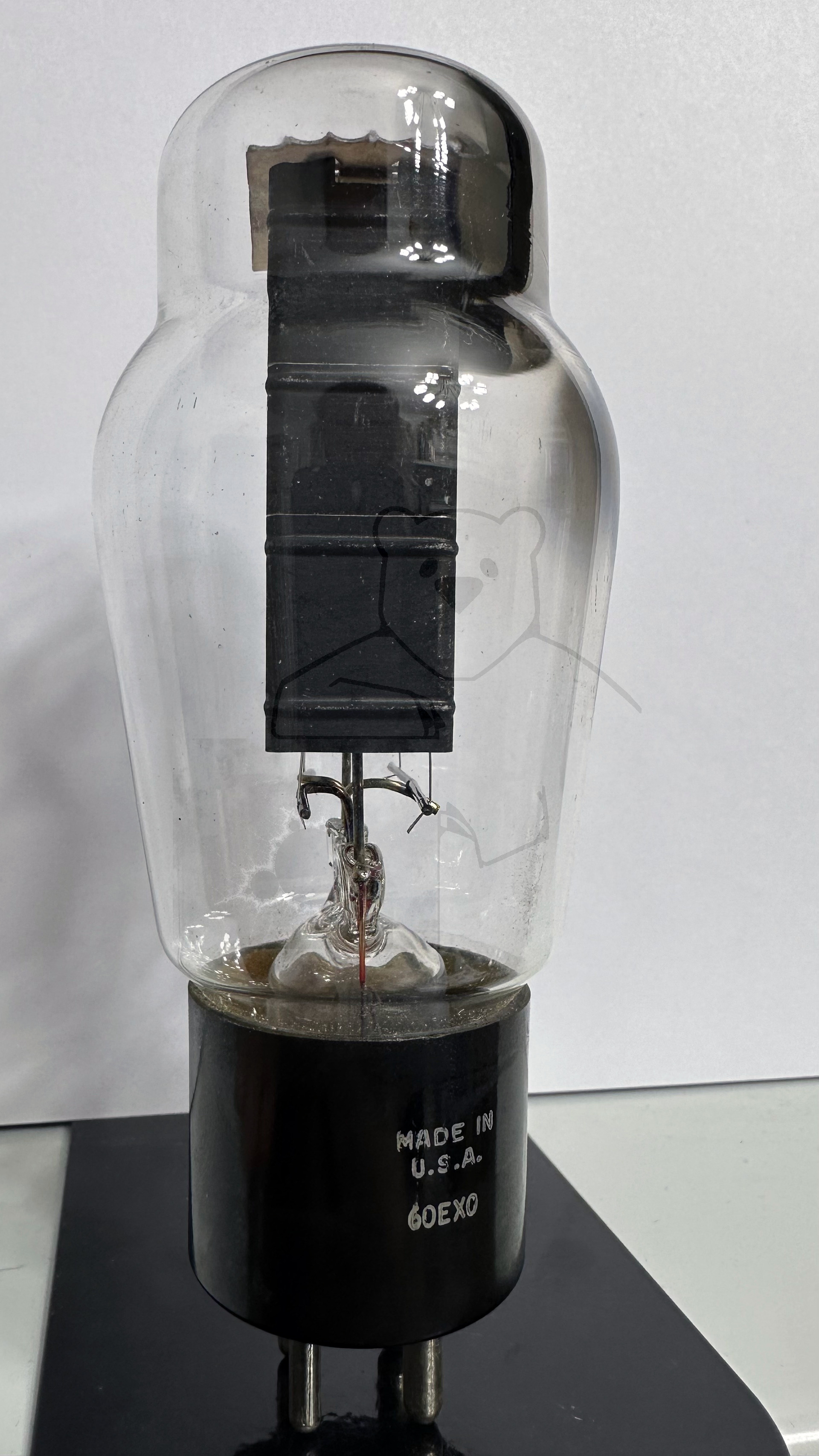

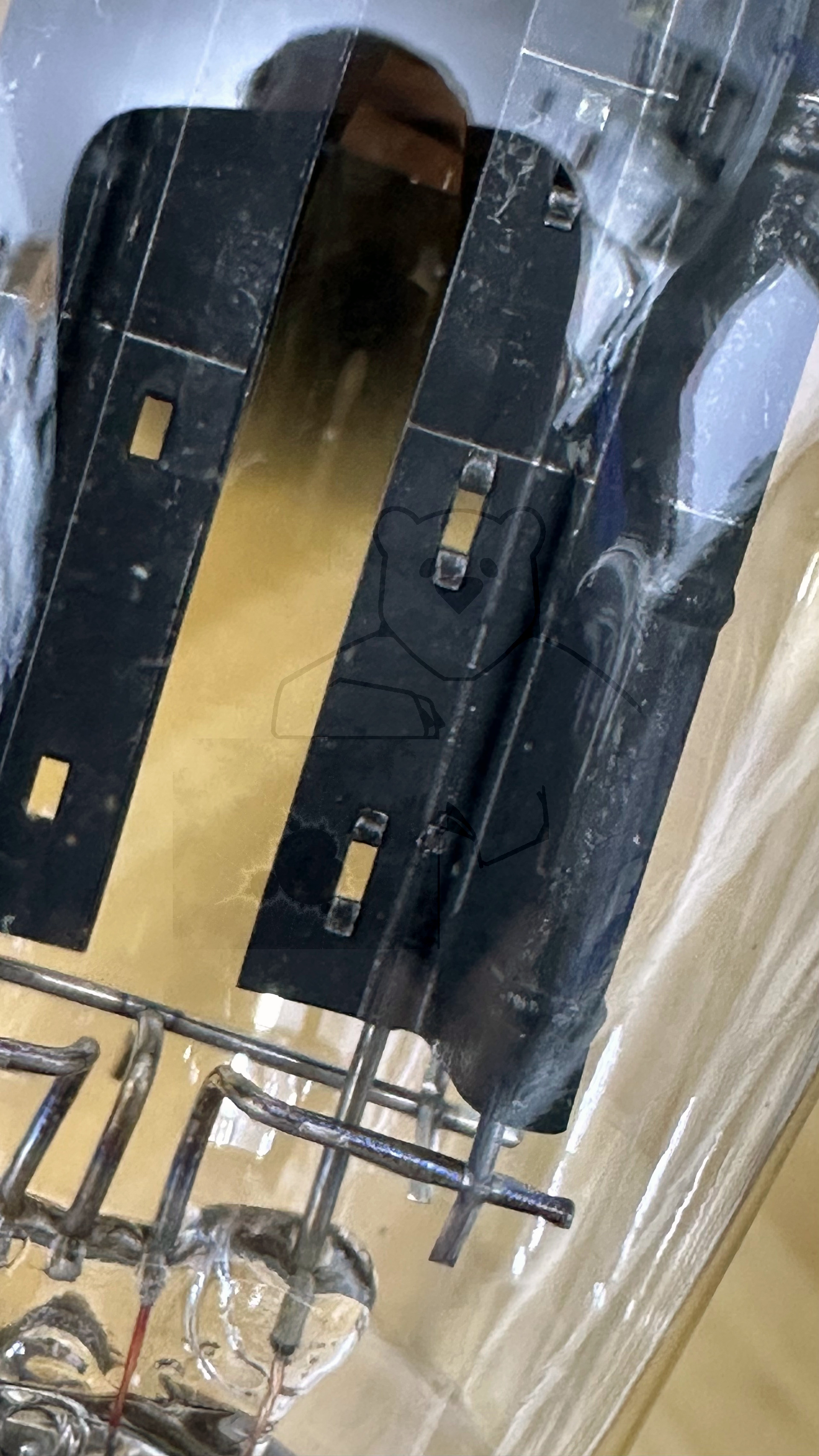

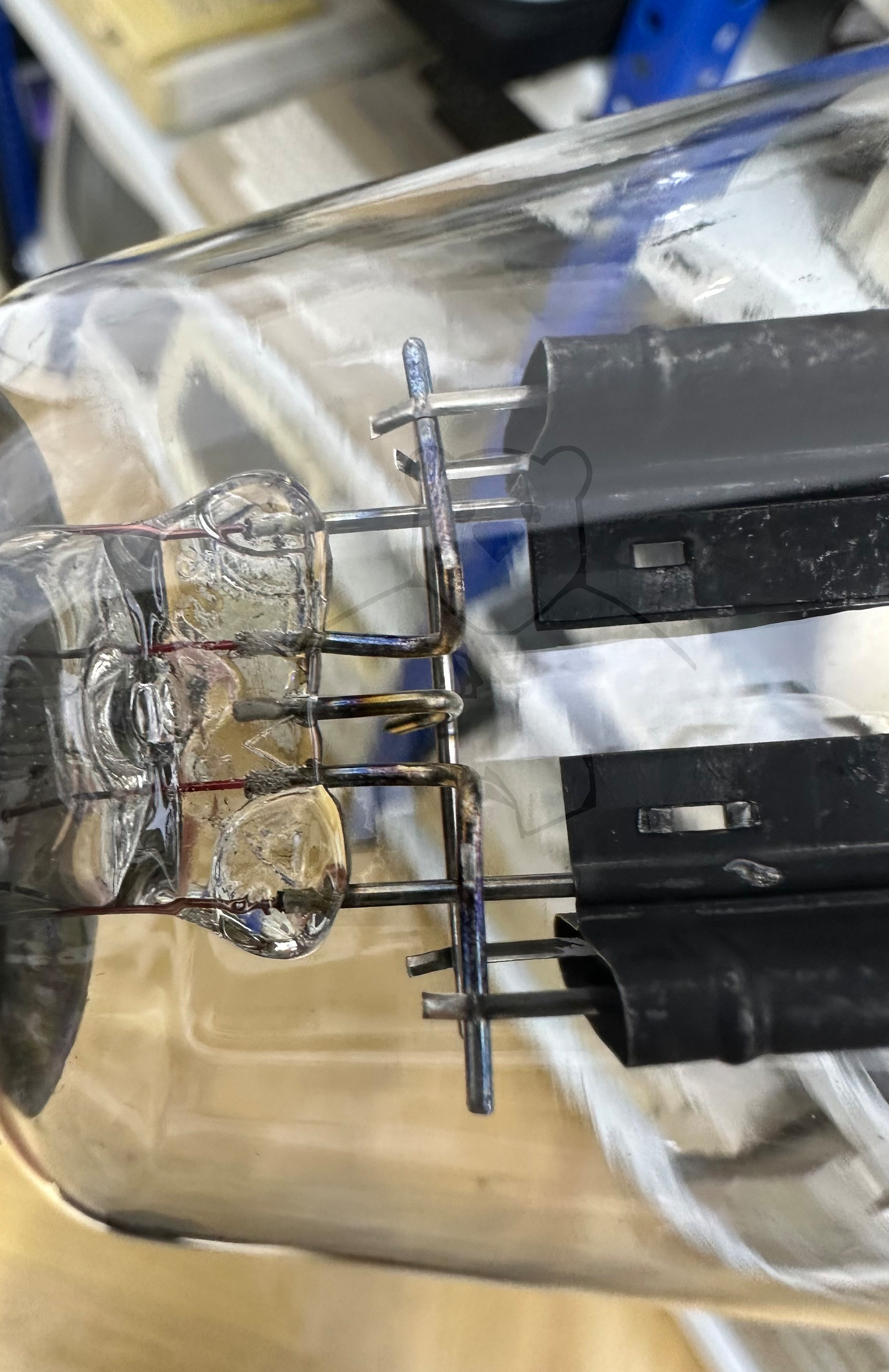

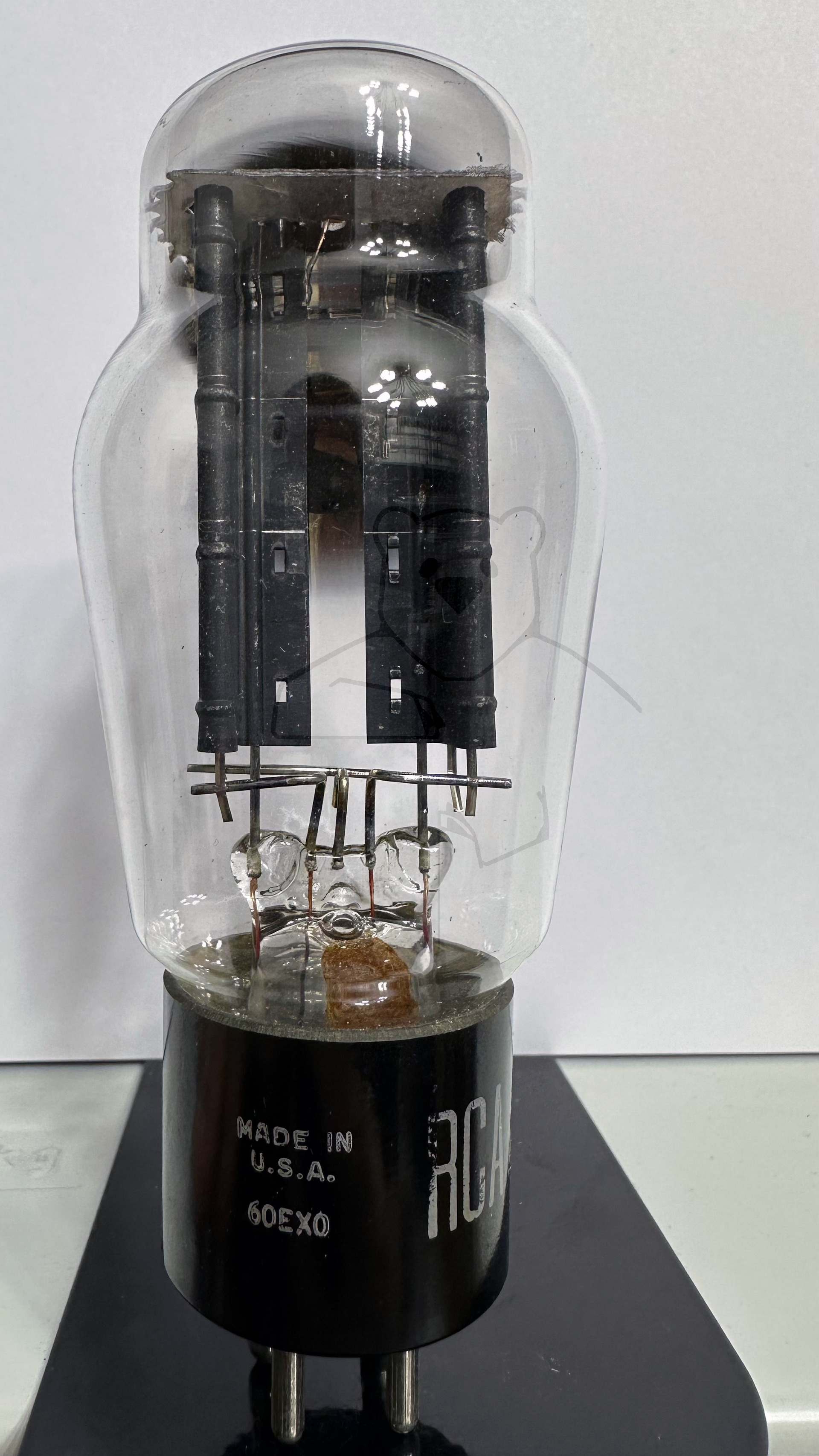

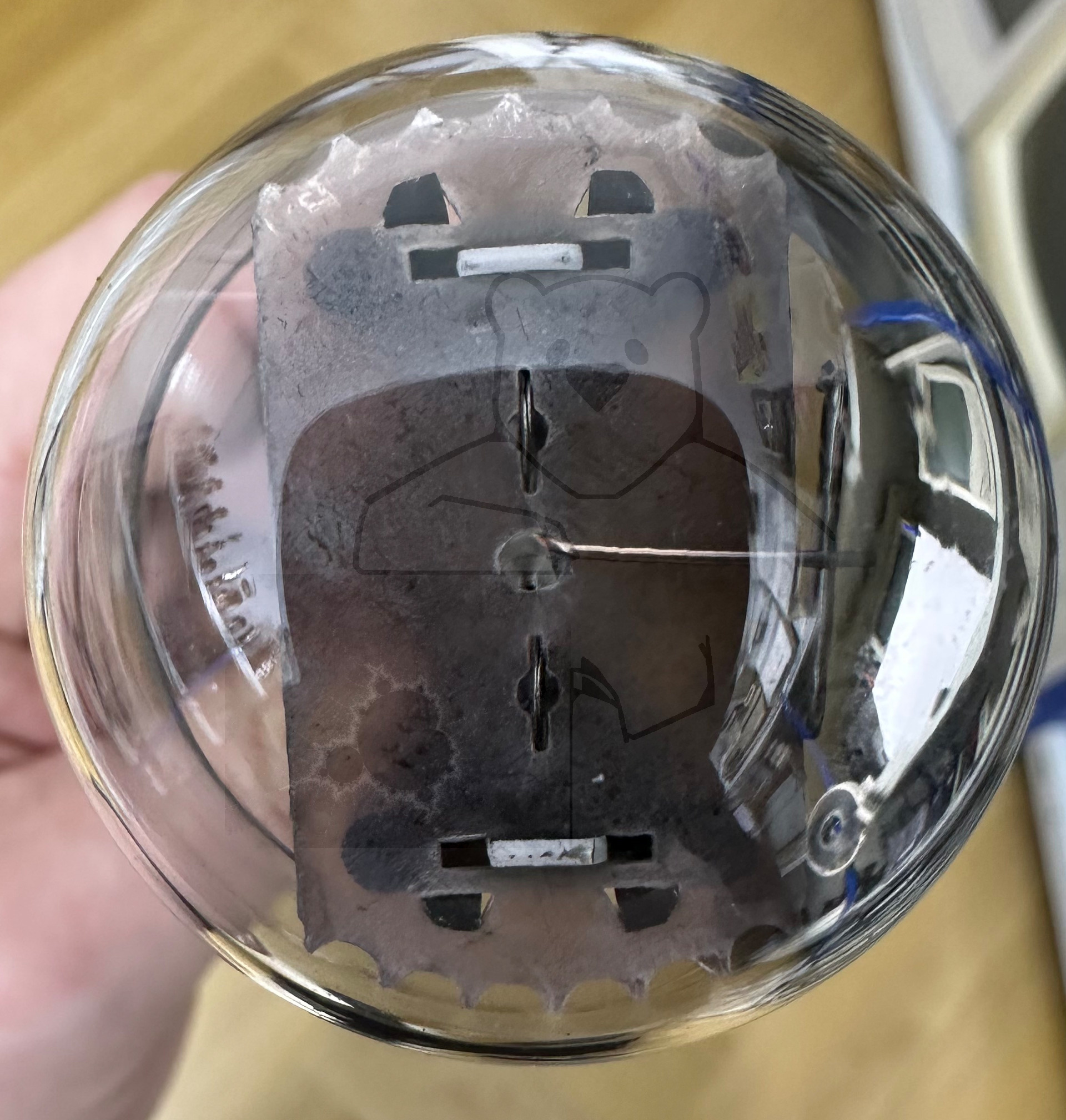

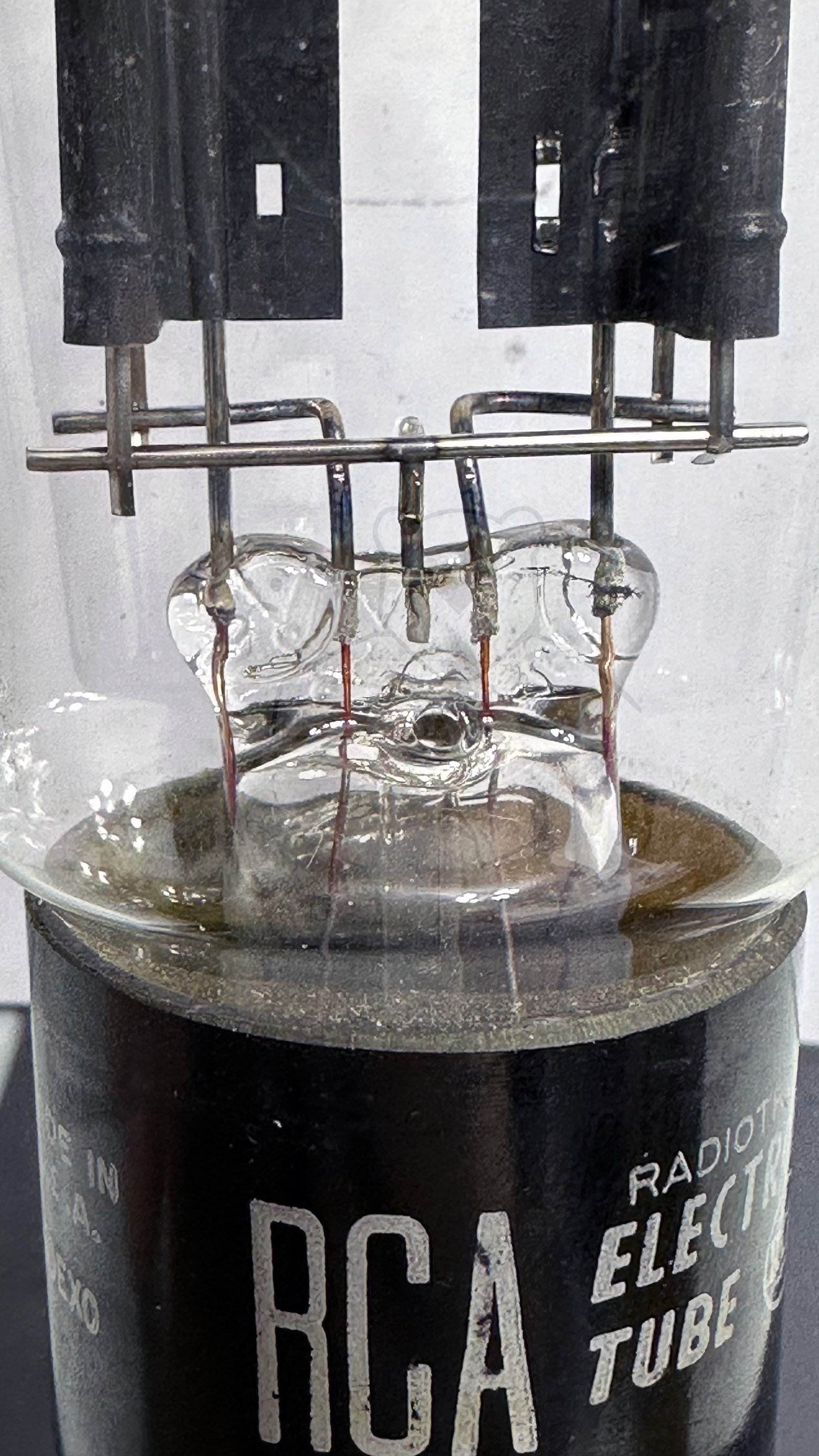

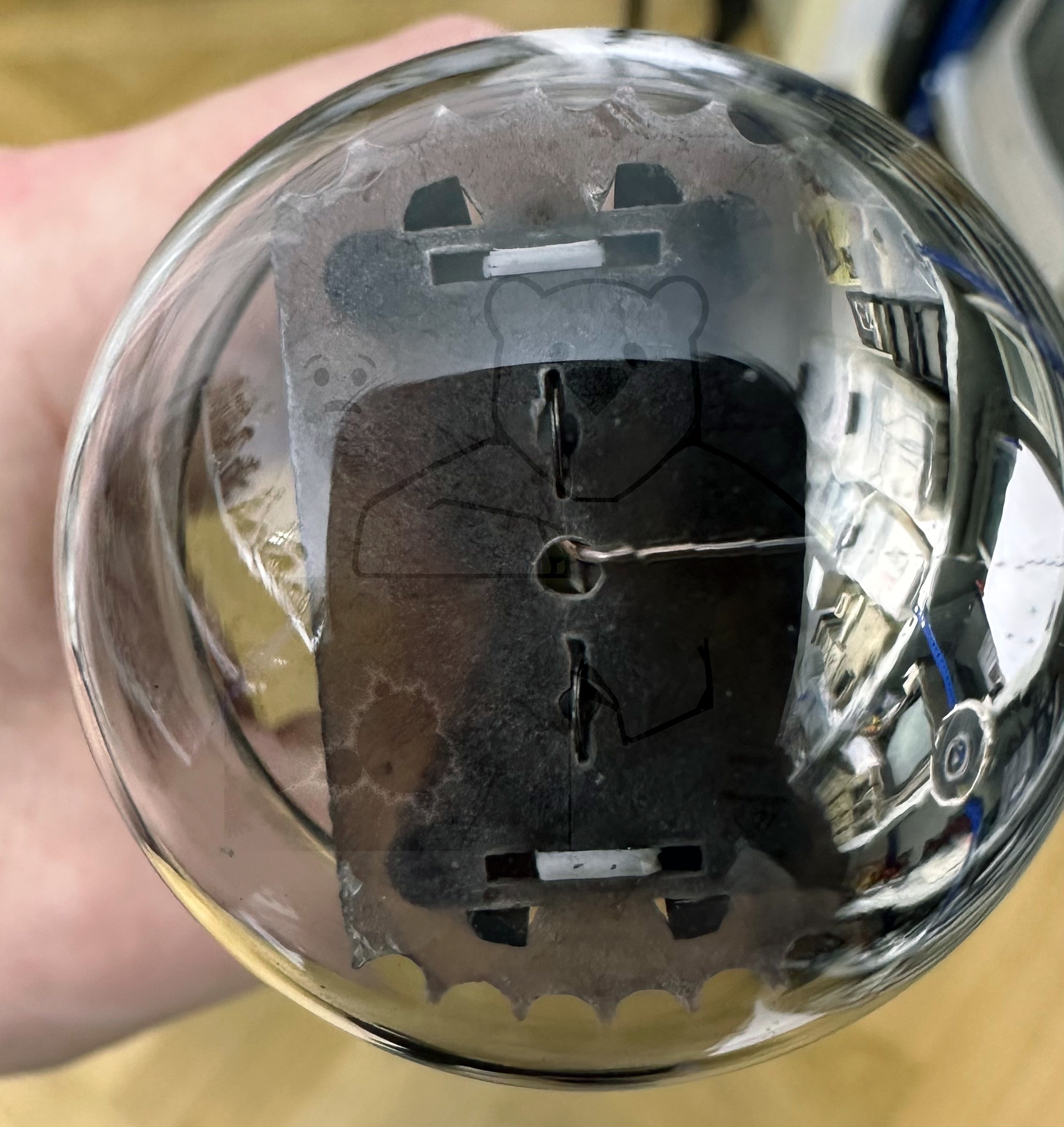

Daten und Bilder der Röhre: 5Z3

🔎 Beschreibung der Röhre: 5Z3

Name	5Z3
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	3
Art der Heizung	Direkt

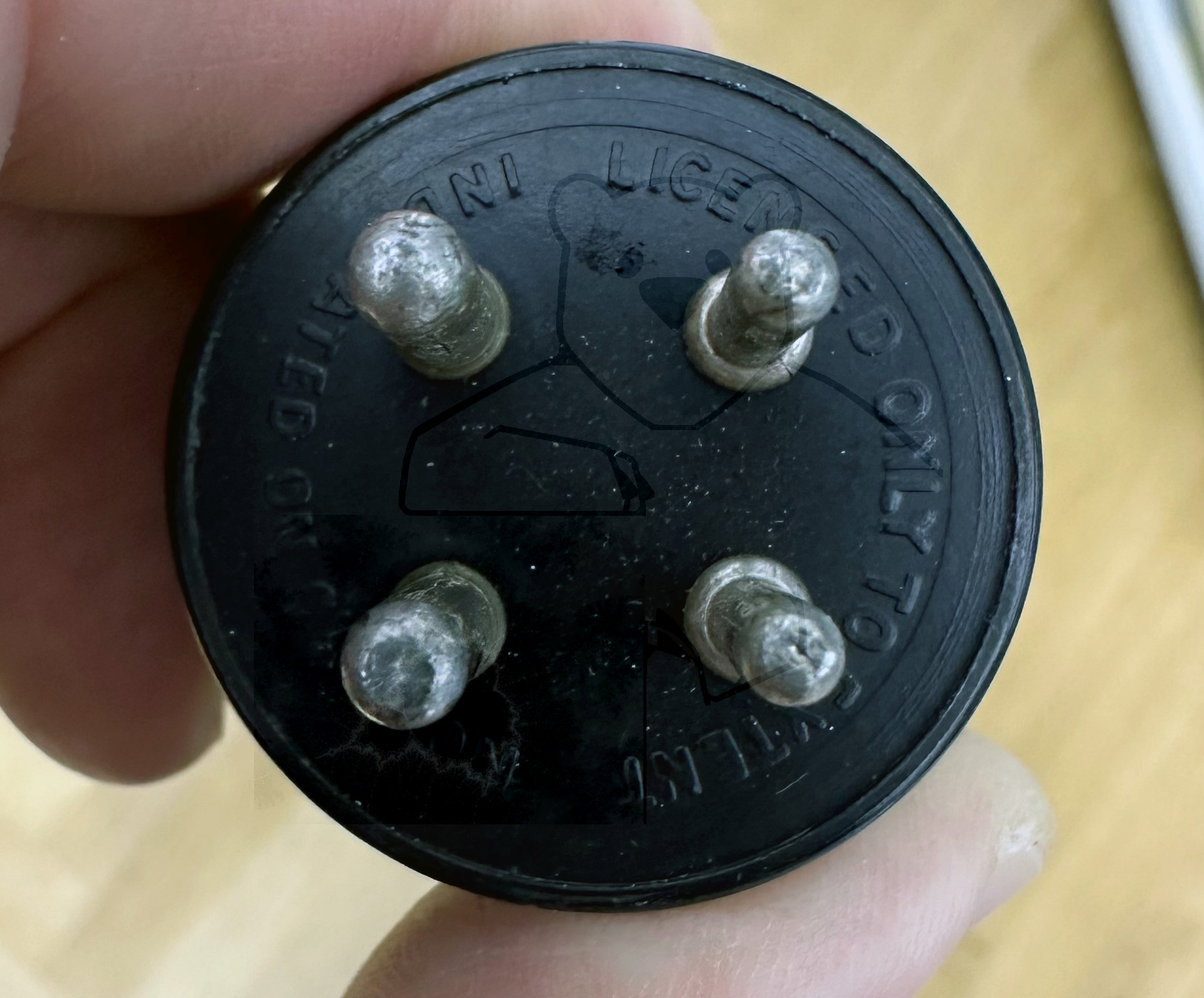

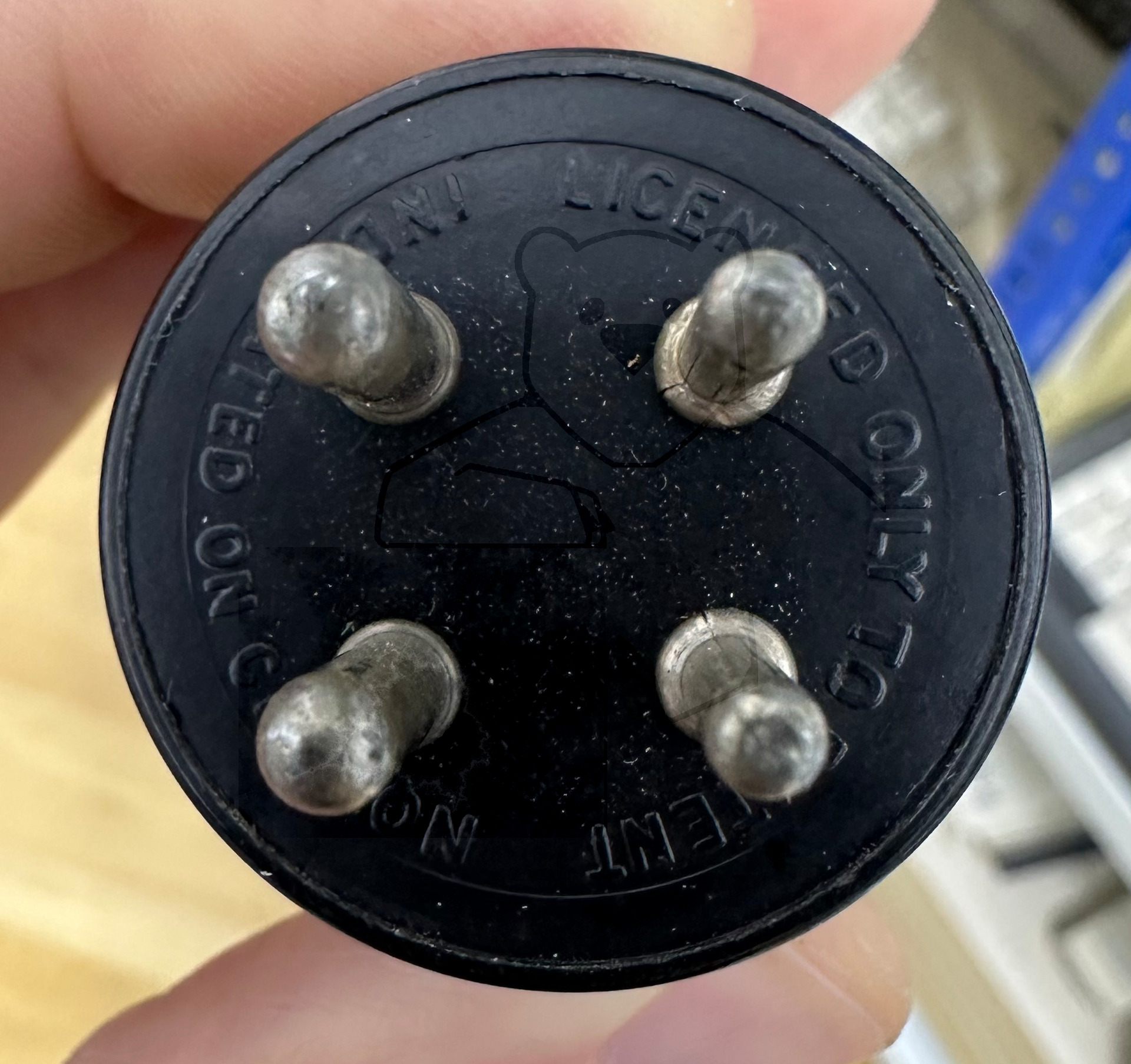

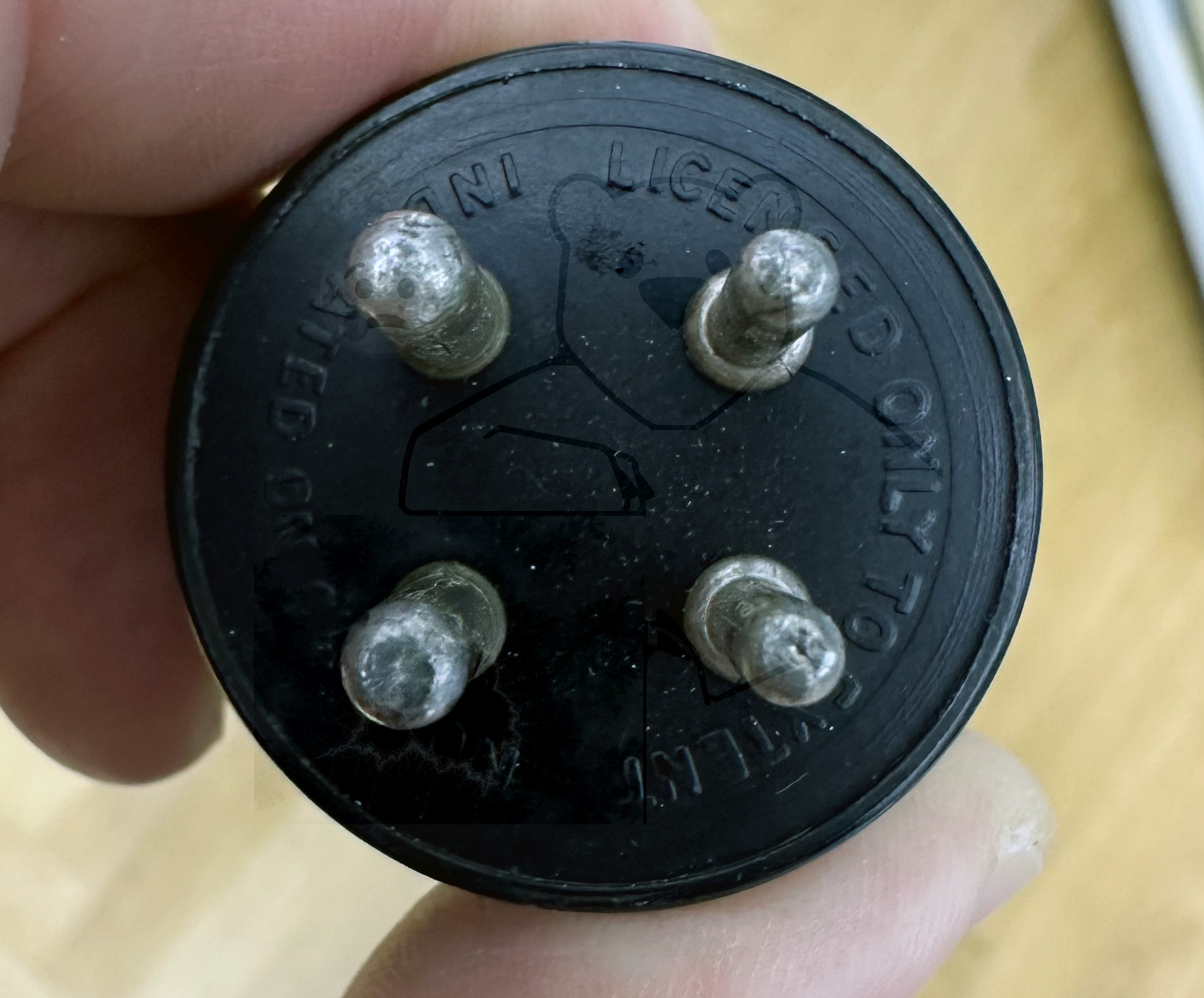

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. → Liste aller Röhren mit: USA, Medium, 4pol.
Zusätzliche Informationen
Letzte Änderung	12.04.2023 10:03:43

🔎 Beschreibung der Systeme für die Röhre: 5Z3

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	3
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

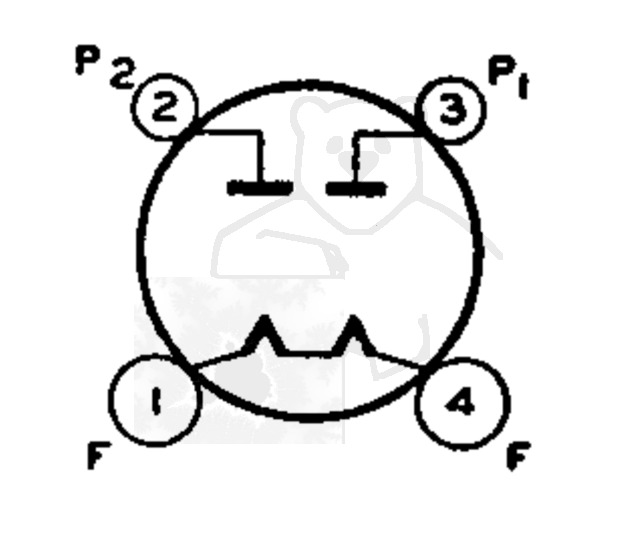

🔎 Sockelschaltung der 5Z3

Bildquelle: RCA Datenblatt

🔎 YouTube Video zu 5Z3

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/DMfU1EaiLOA (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 5Z3
Datenblatt 5Z3 Brimar [www.tubedata.info].pdf (44 kB)
Datenblatt 5Z3 RCA.pdf (46 kB)
Datenblatt 5Z3 Sylvania Version 1.pdf (601 kB)

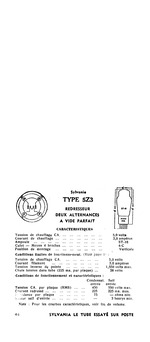

Datenblatt 5Z3 Sylvania Version 2.pdf (97 kB)
Datenblatt 5Z3 Tung-Sol [www.tubedata.info].pdf (108 kB)
Pruefkarte 5Z3 VT-145 1275 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte 5Z3 VT145 CV1861 - Neuberger RPM370 Roehrenmessgeraet.pdf (263 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
