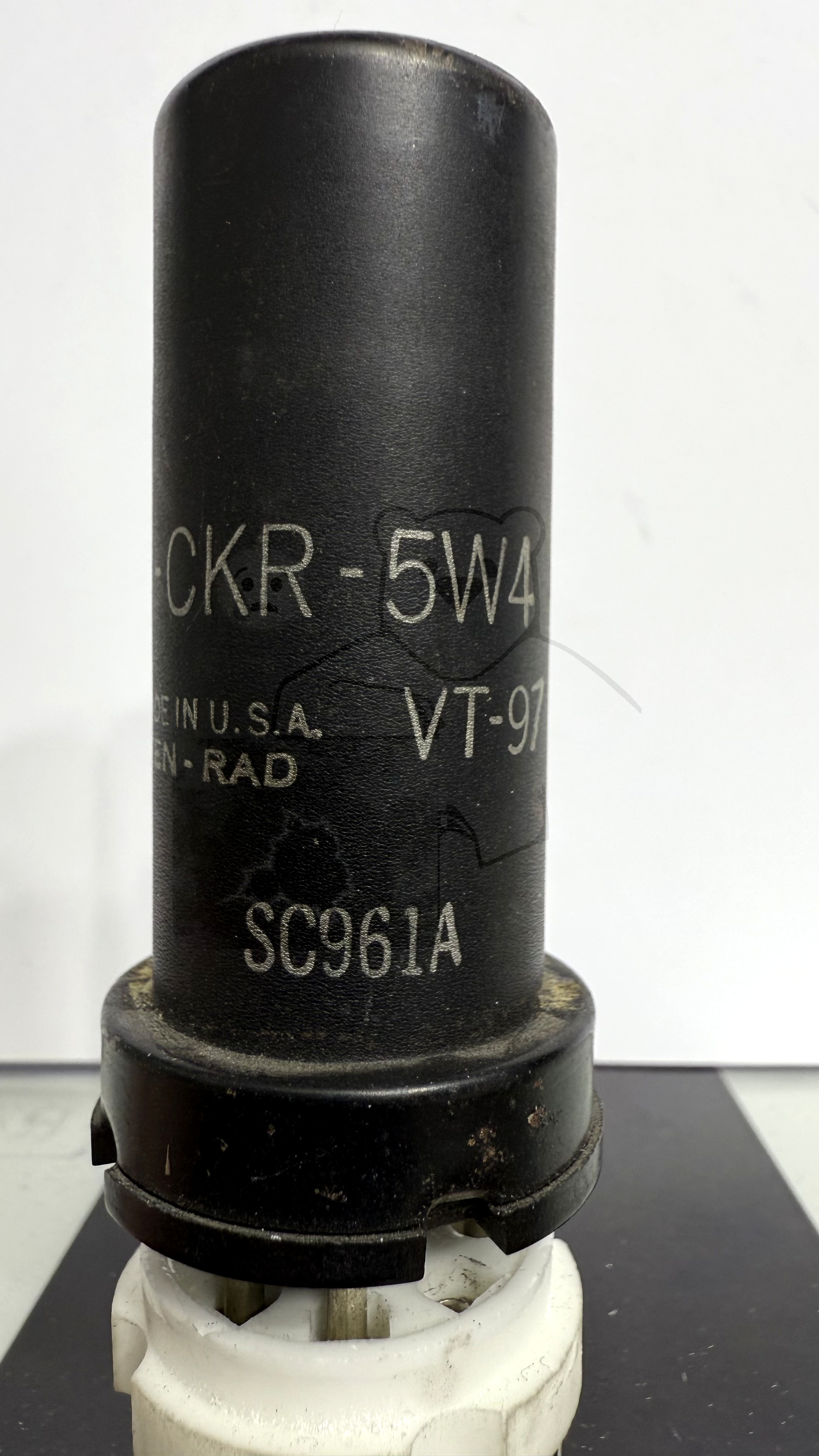

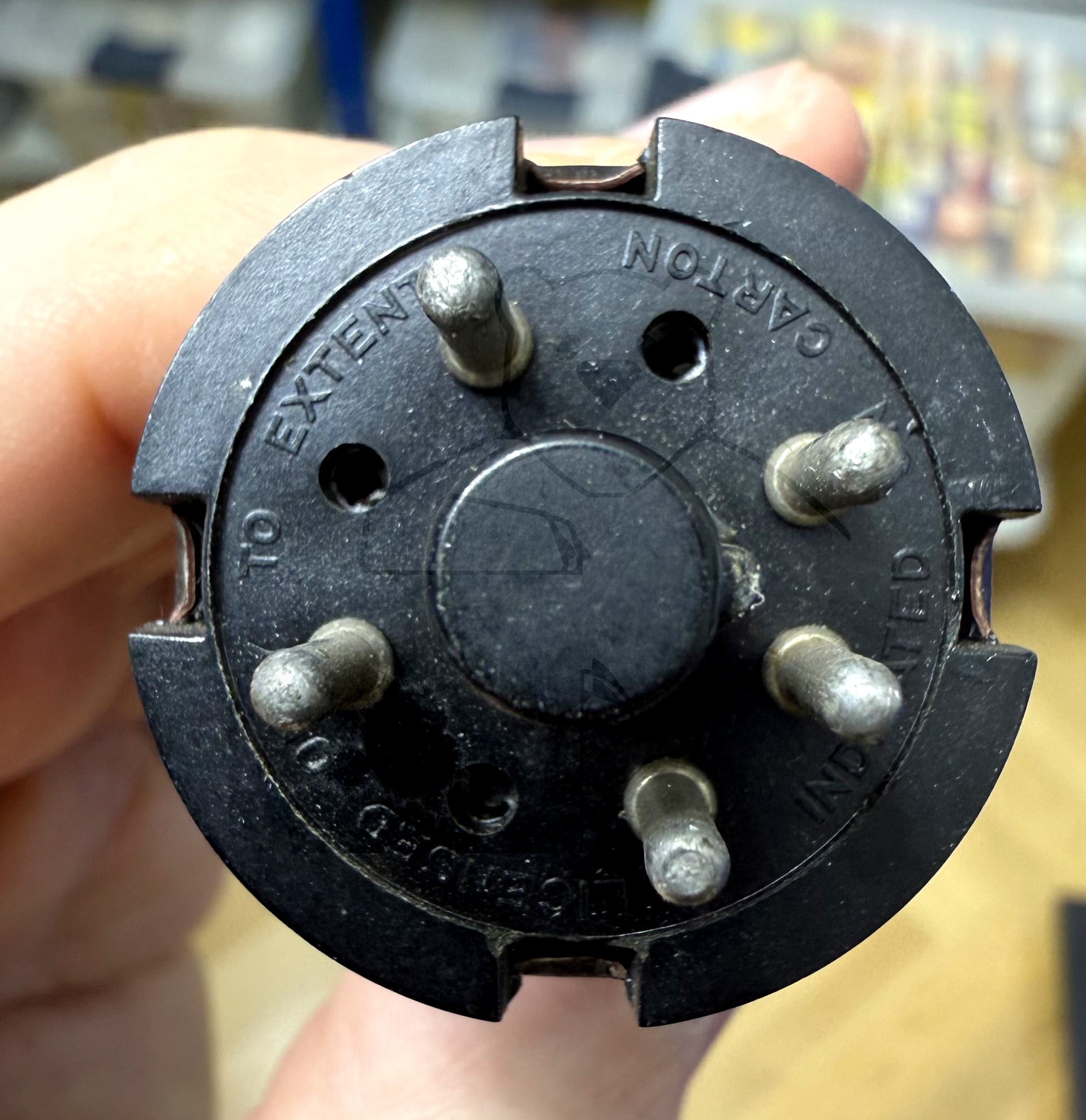

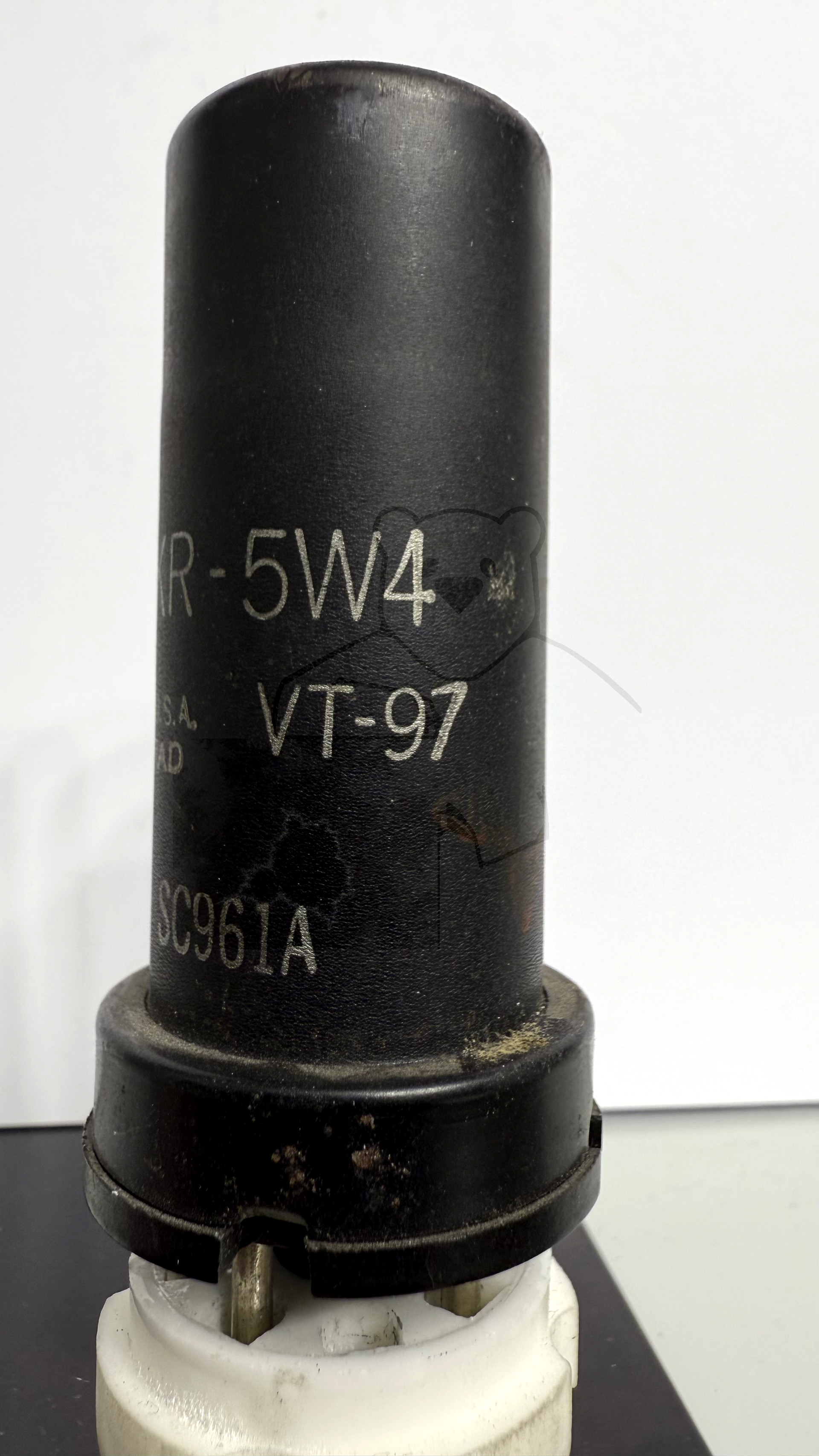

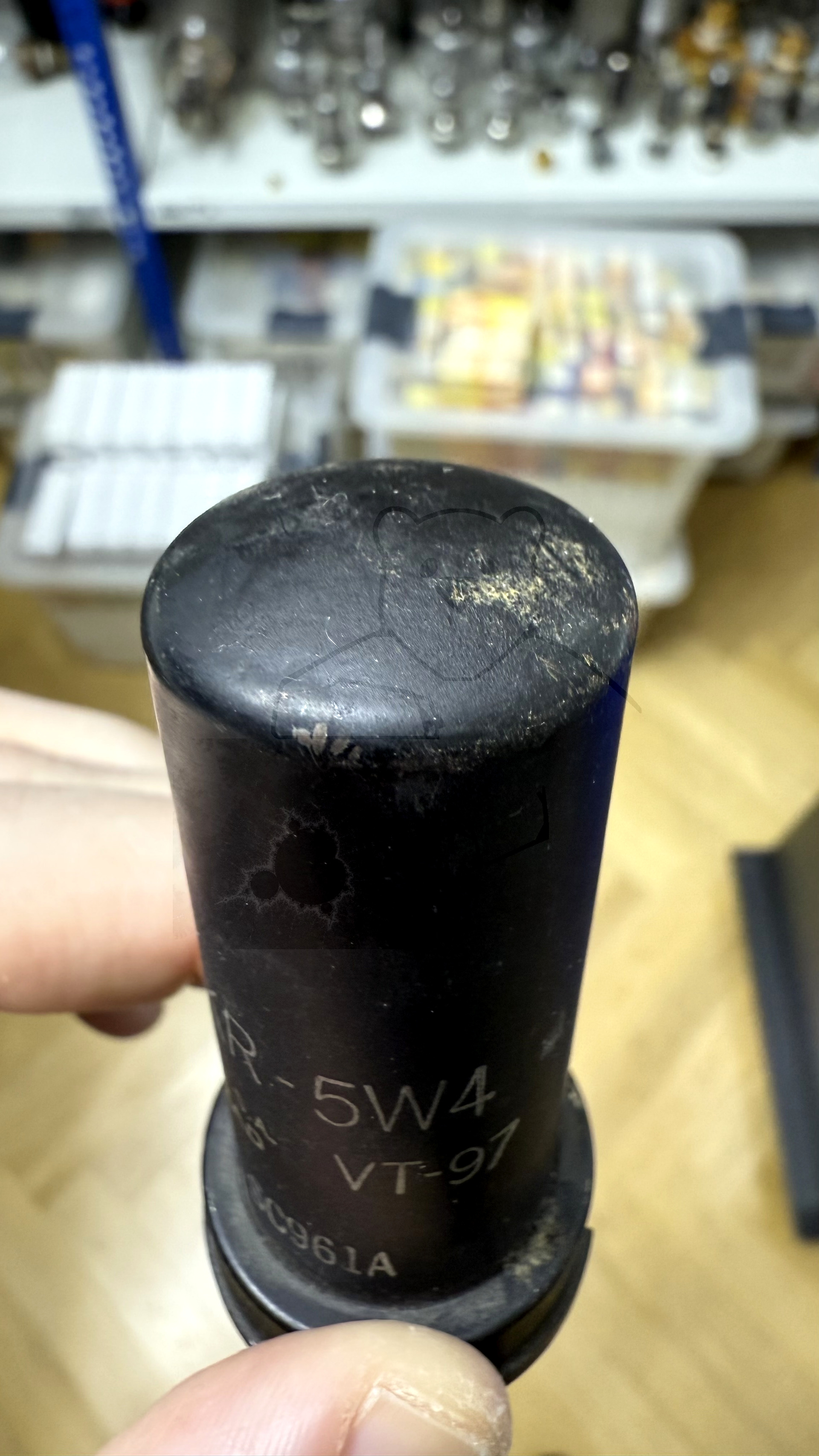

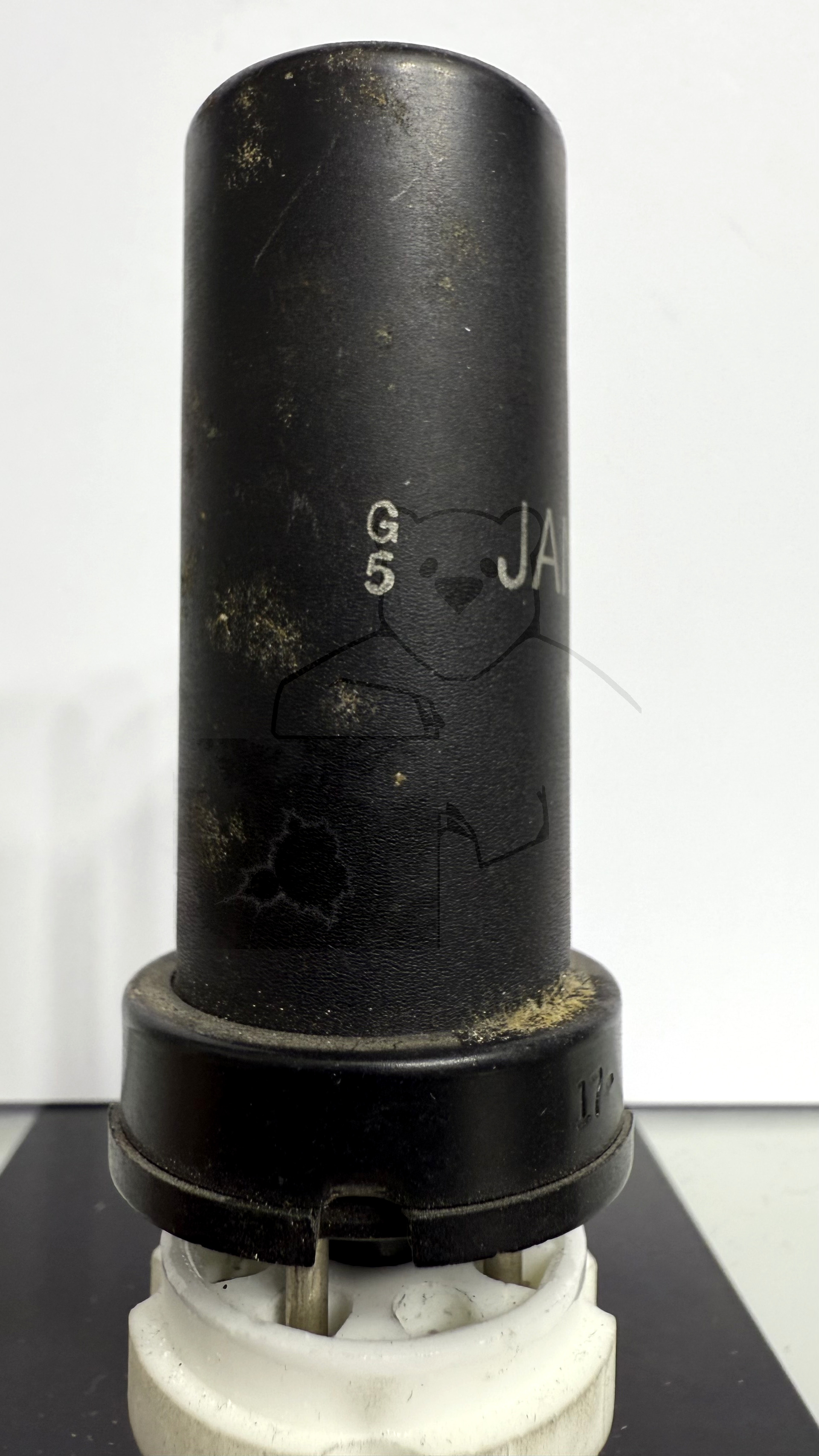

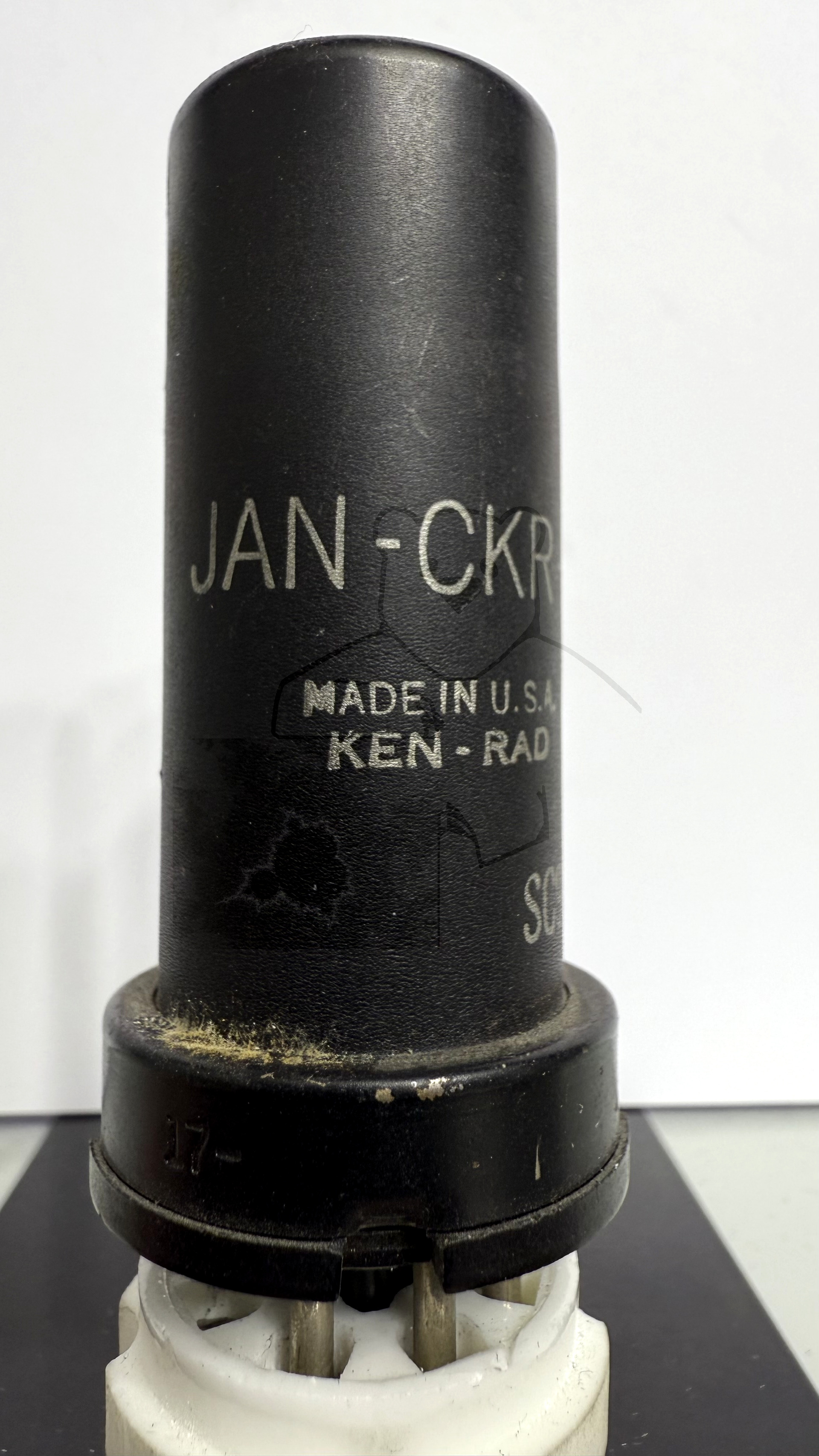

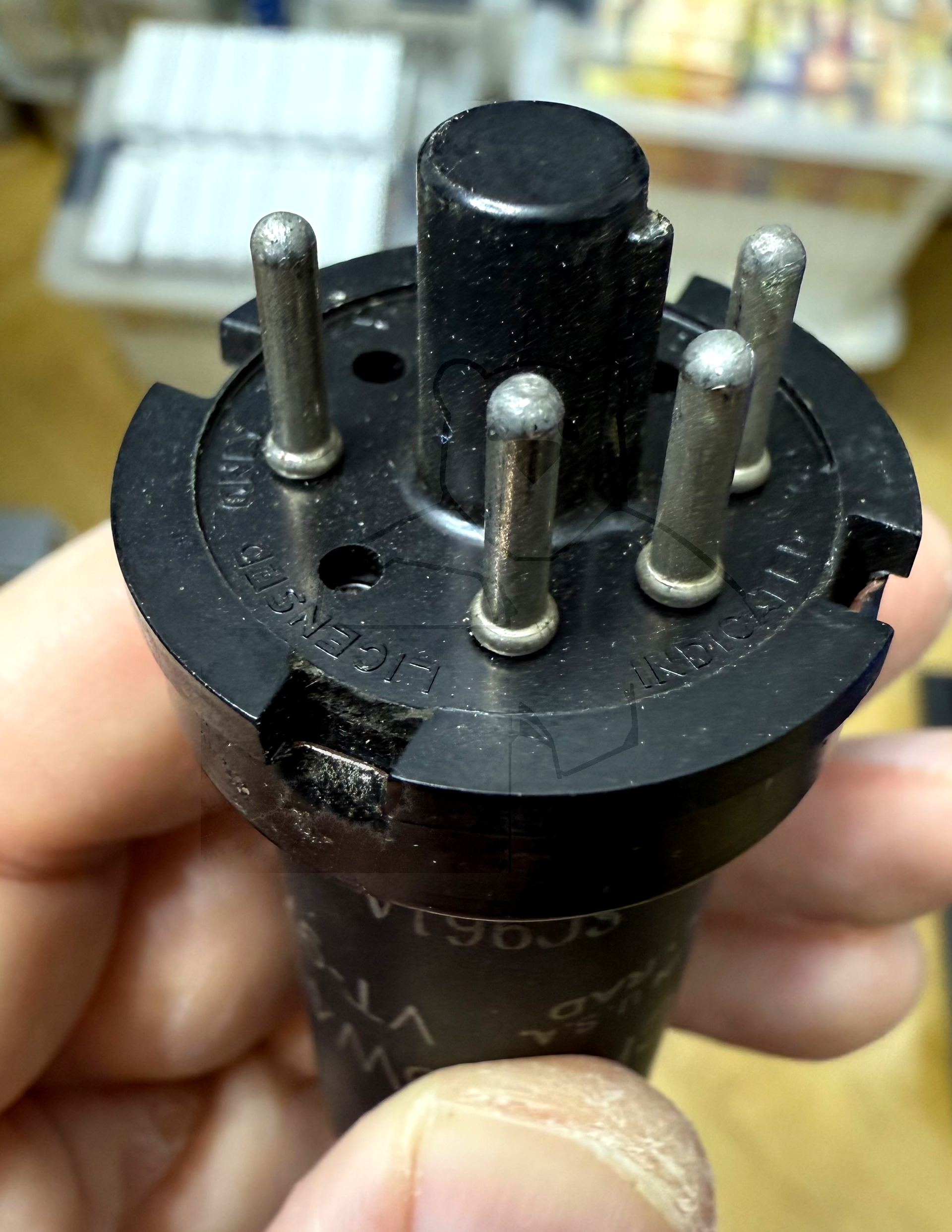

Daten und Bilder der Röhre: 5W4

🔎 Beschreibung der Röhre: 5W4

Name	5W4
Vergleichsname	VT-97
Heizspannung (Volt)	5
Heizstrom (Ampère)	1,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:13:33

🔎 Beschreibung der Systeme für die Röhre: 5W4

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	6
Leuchtschirm
Heizung	2, 8
Abschirmung	1
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

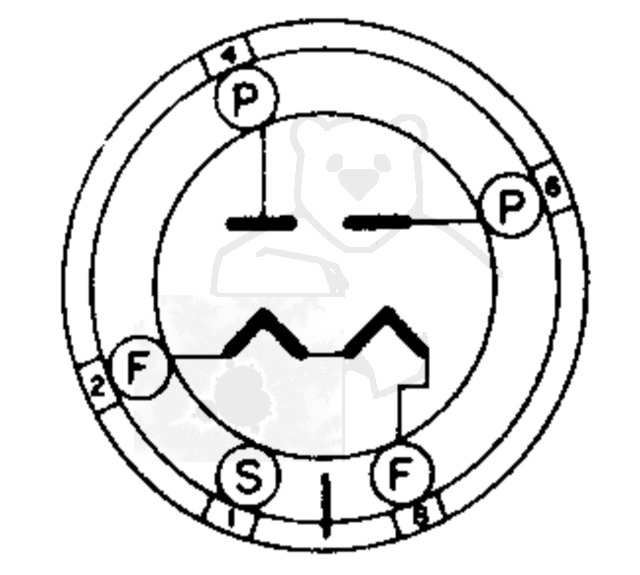

🔎 Sockelschaltung der 5W4

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 5W4
Datenblatt 5W4 5W4GT Sylvania.pdf (44 kB)
Datenblatt 5W4 RCA [www.tubedata.info].pdf (85 kB)

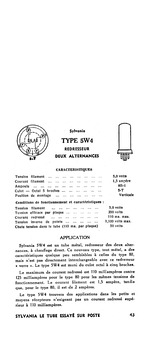

Datenblatt 5W4 Sylvania Französisch [www.tubedata.info].pdf (42 kB)
Datenblatt 5W4 Sylvania.pdf (981 kB)
Datenblatt 5W4 Tung-Sol [www.tubedata.info].pdf (108 kB)
Datenblatt 5W4G Triad Manufactoring [www.tubedata.info].pdf (53 kB)
Pruefkarte 5W4 5R4 - Funke W19 Roehrenpruefer.pdf (172 kB)
Pruefkarte 5W4 VT97 - Neuberger RPM370 Roehrenmessgeraet.pdf (238 kB)
