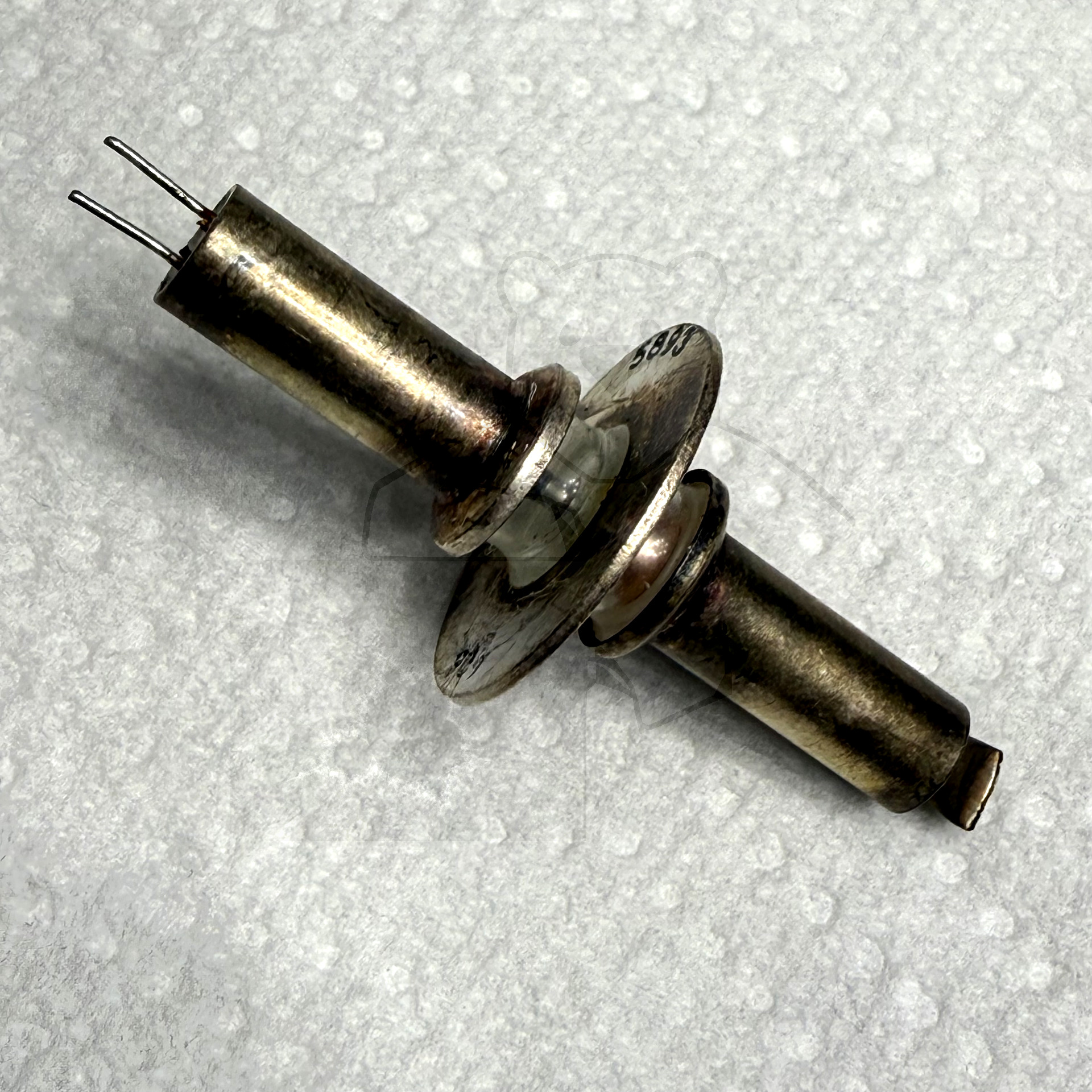

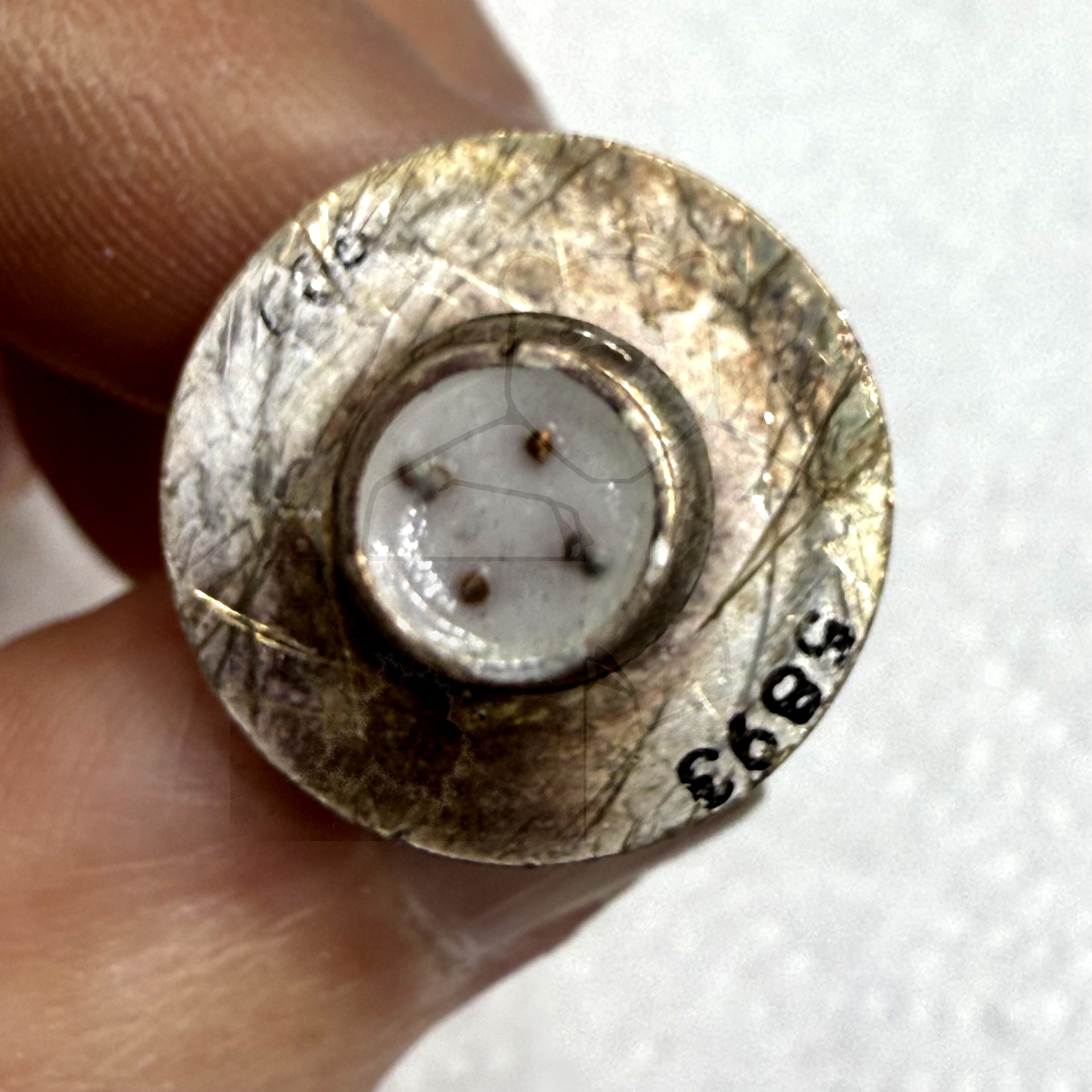

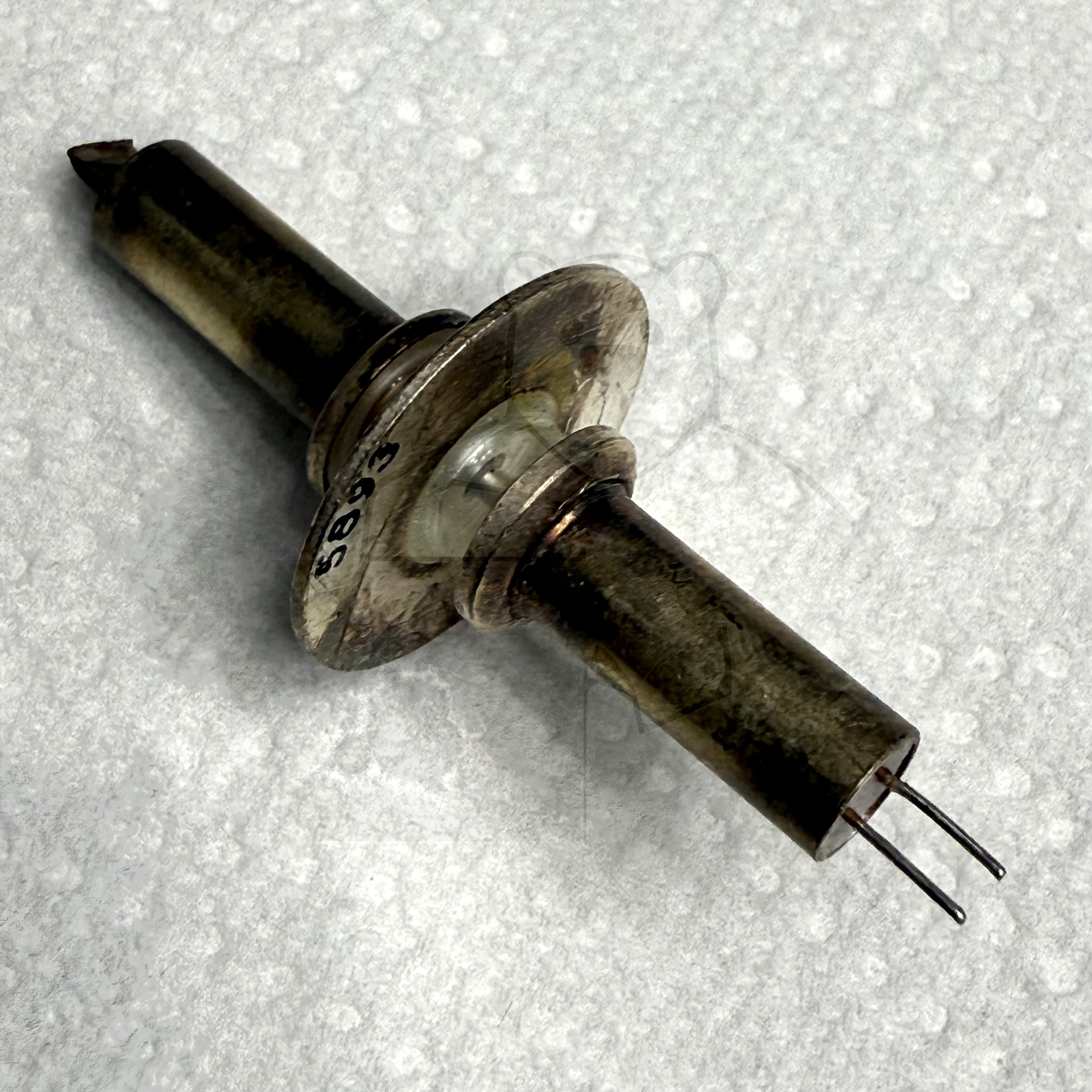

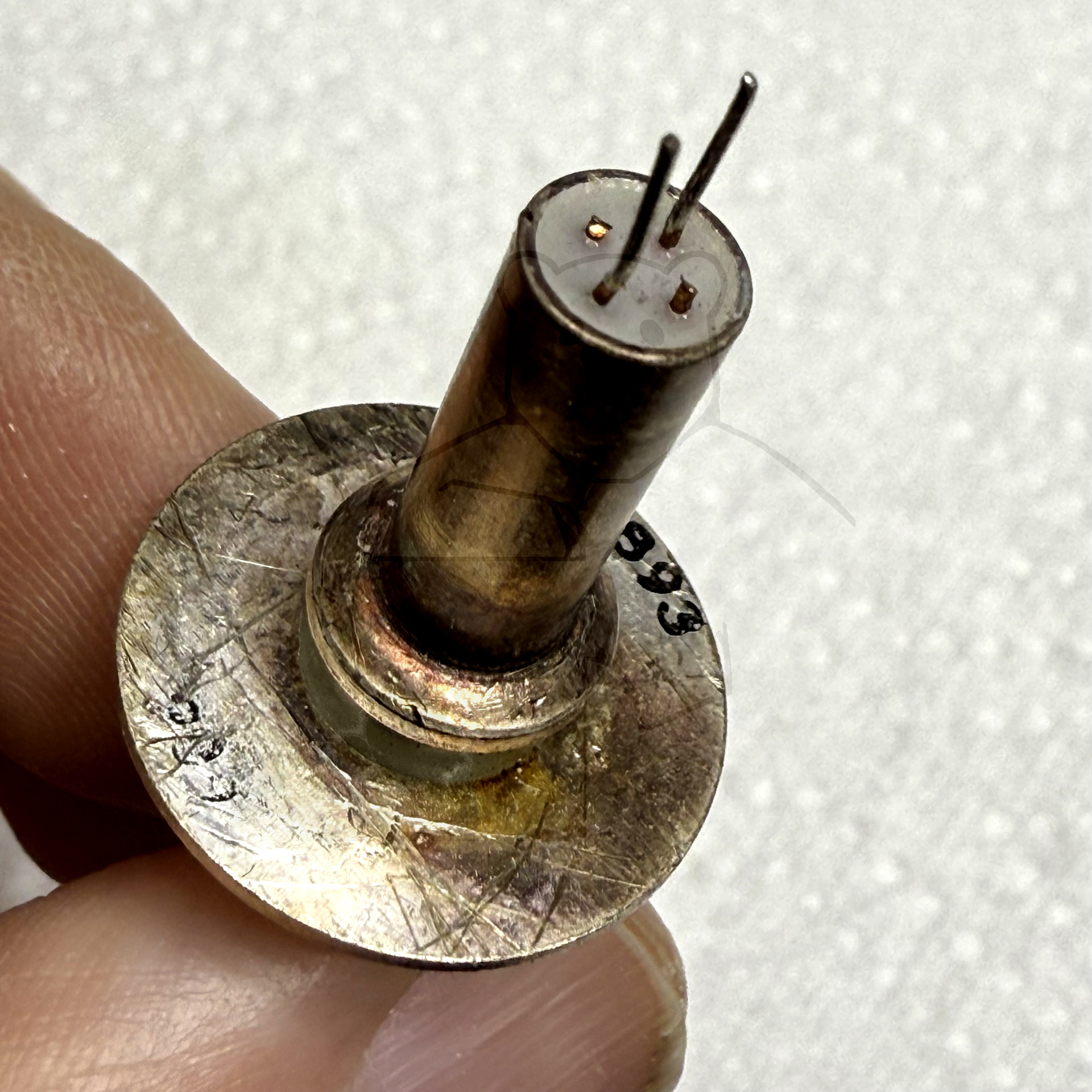

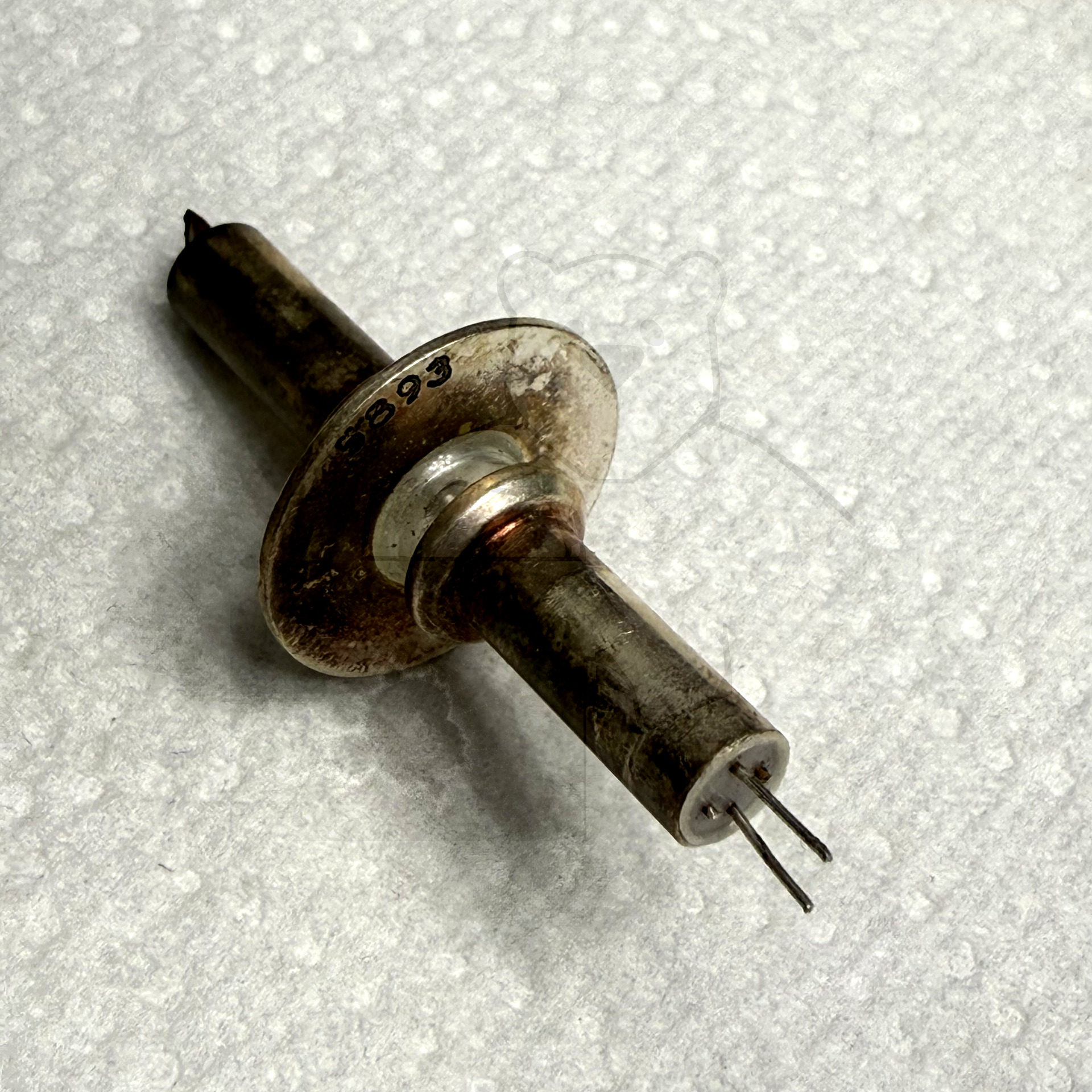

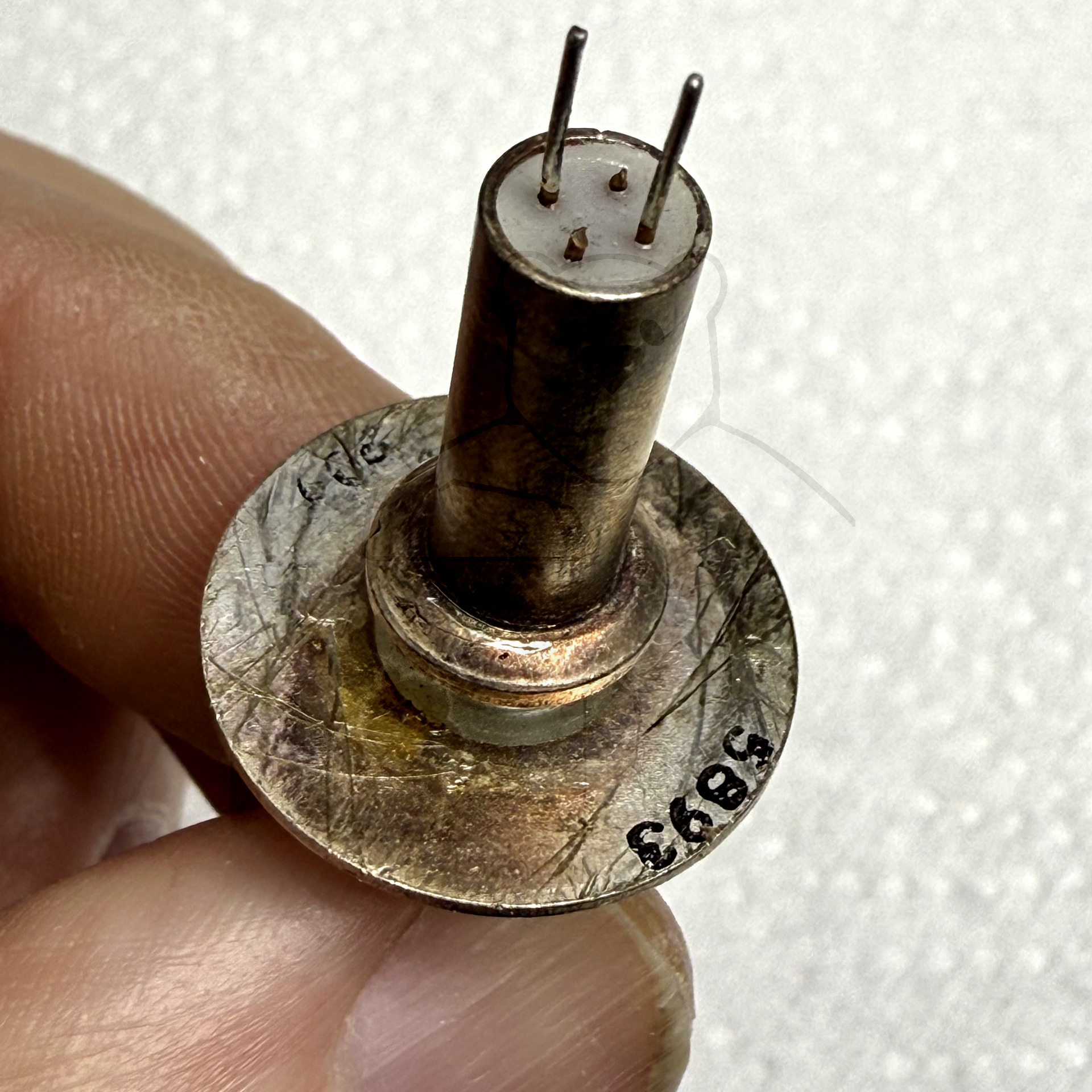

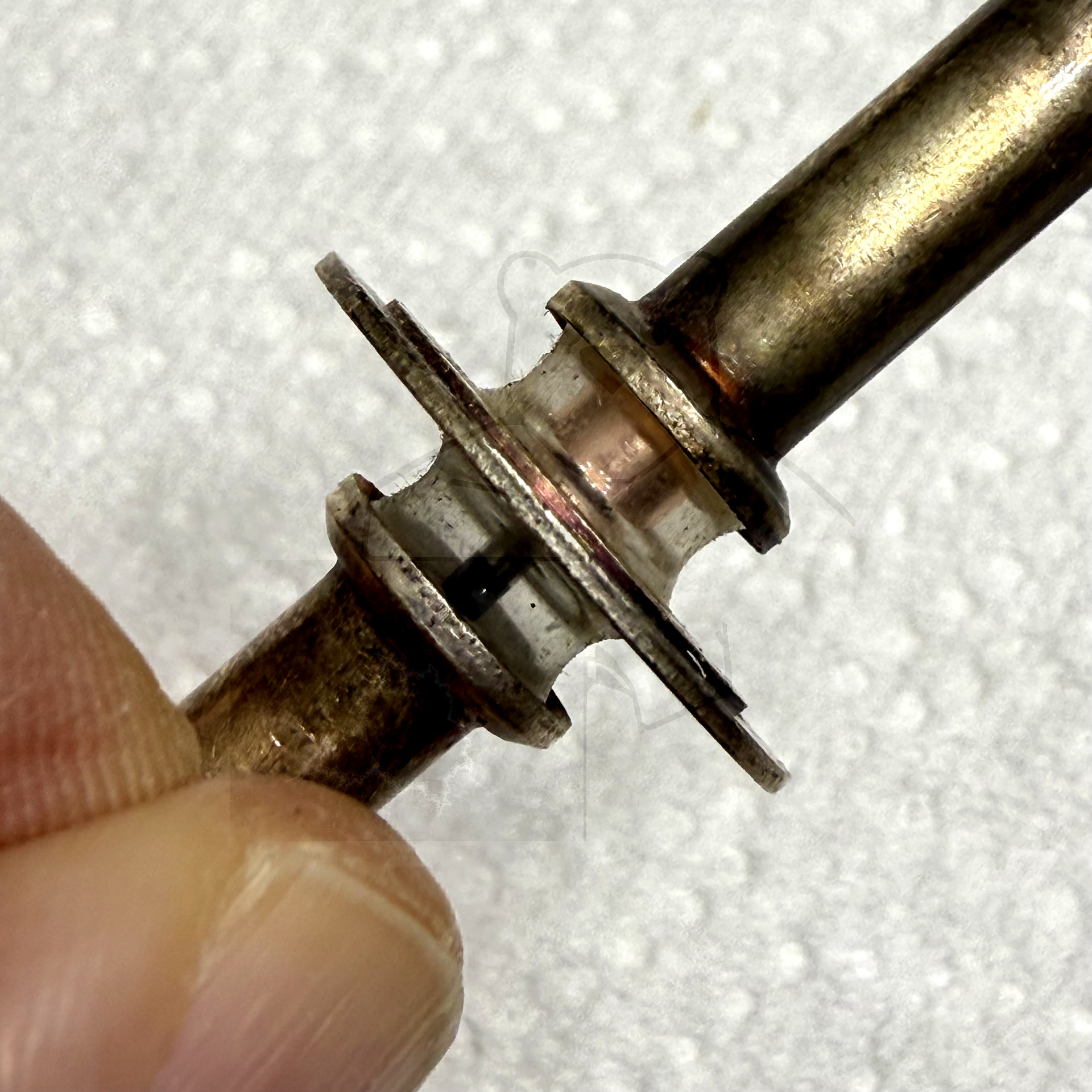

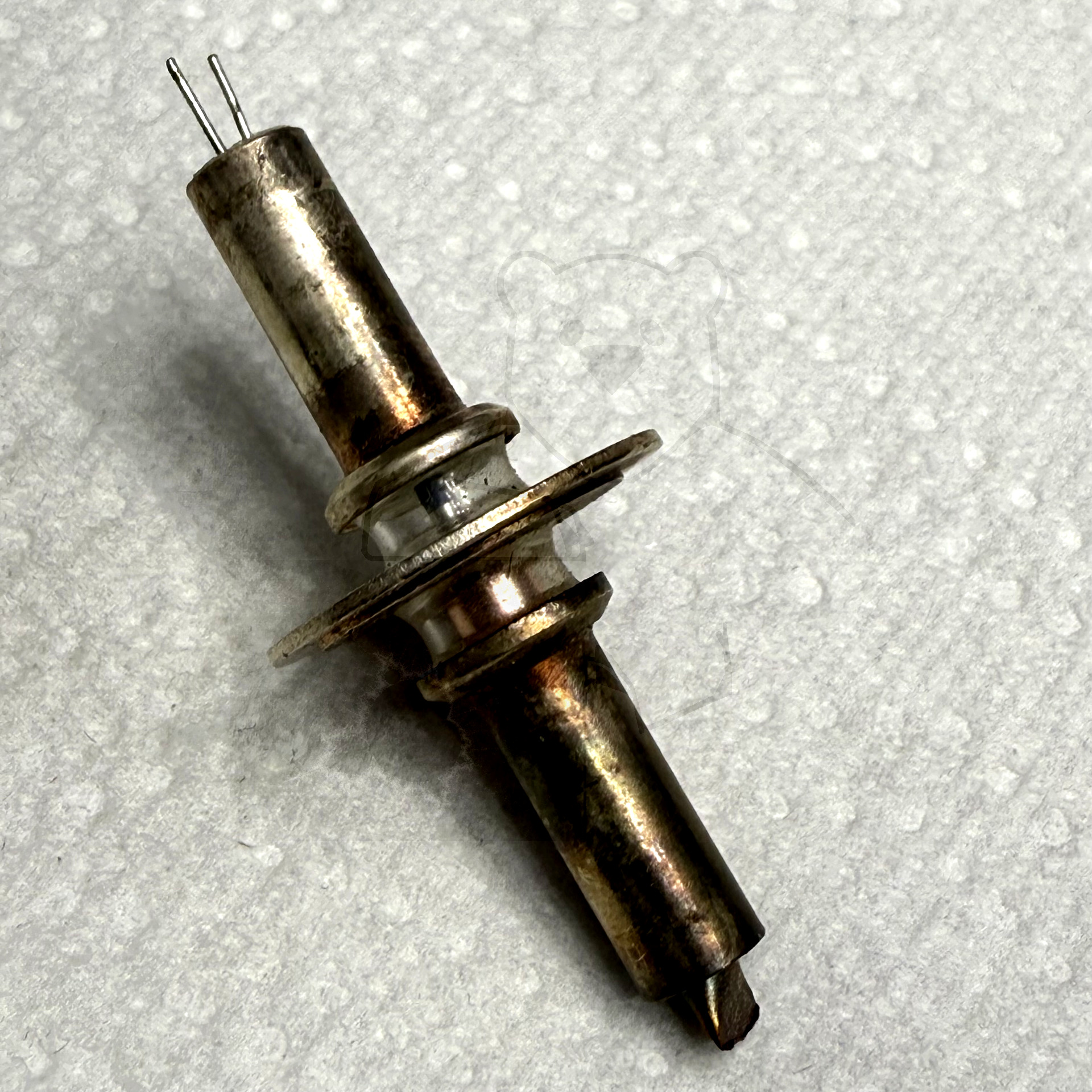

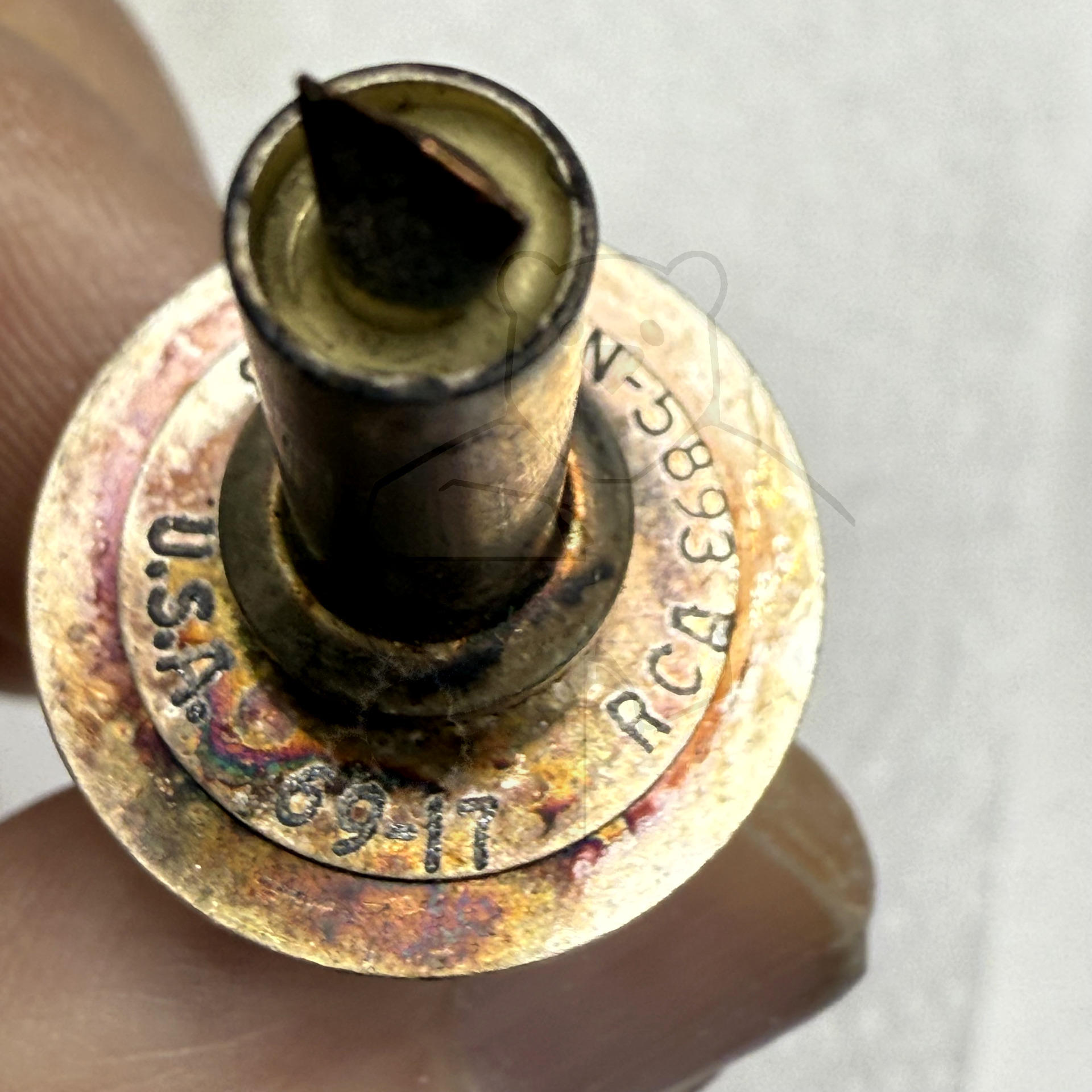

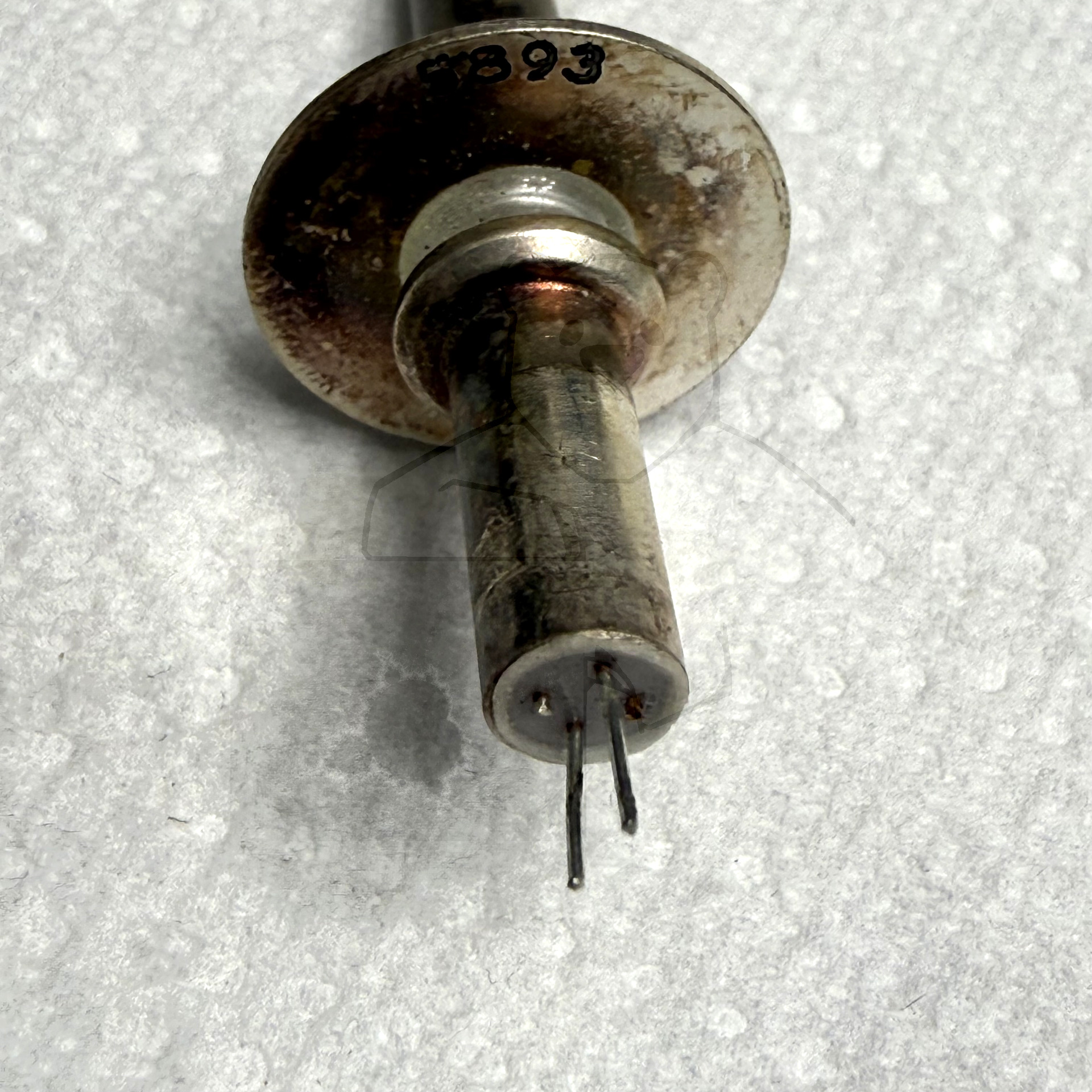

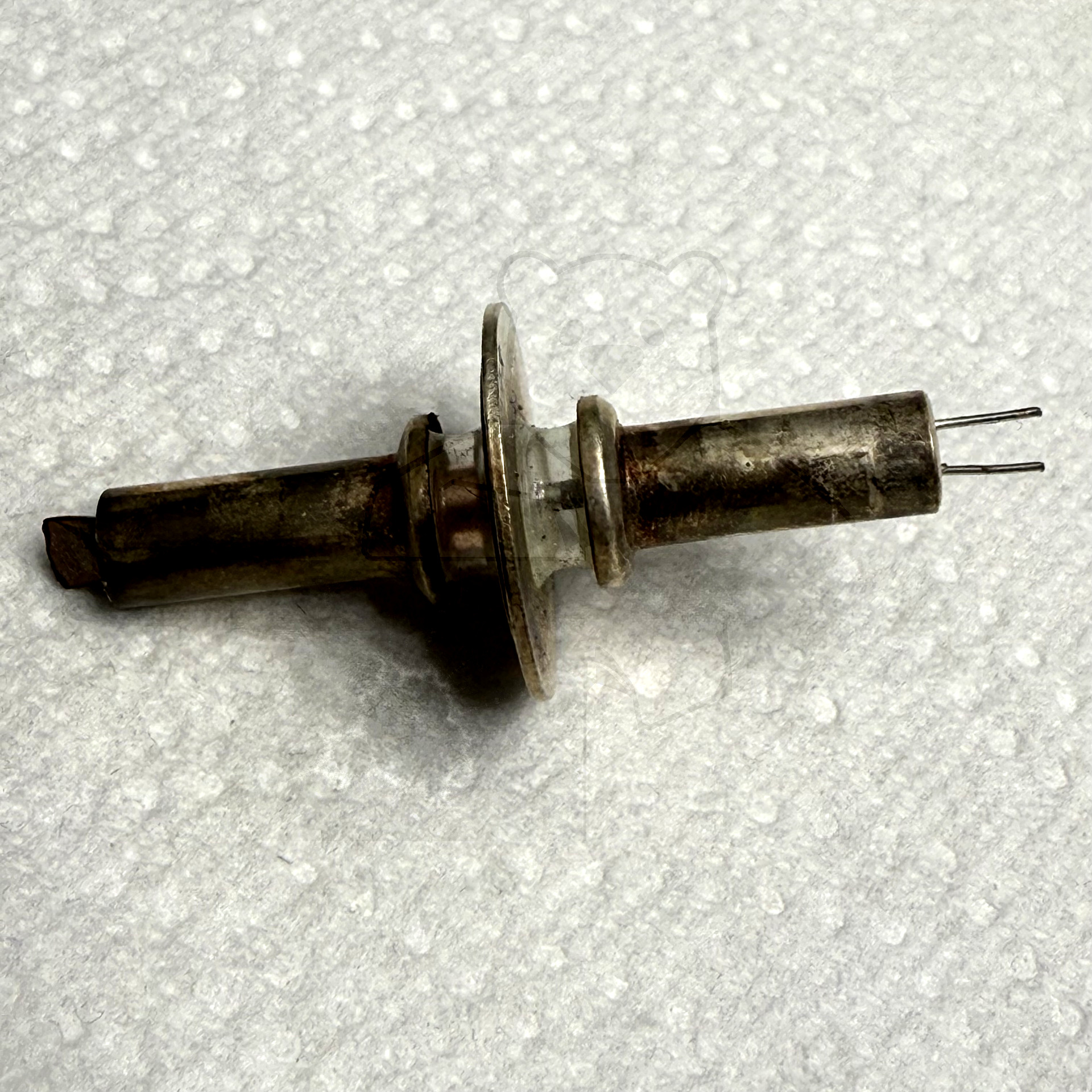

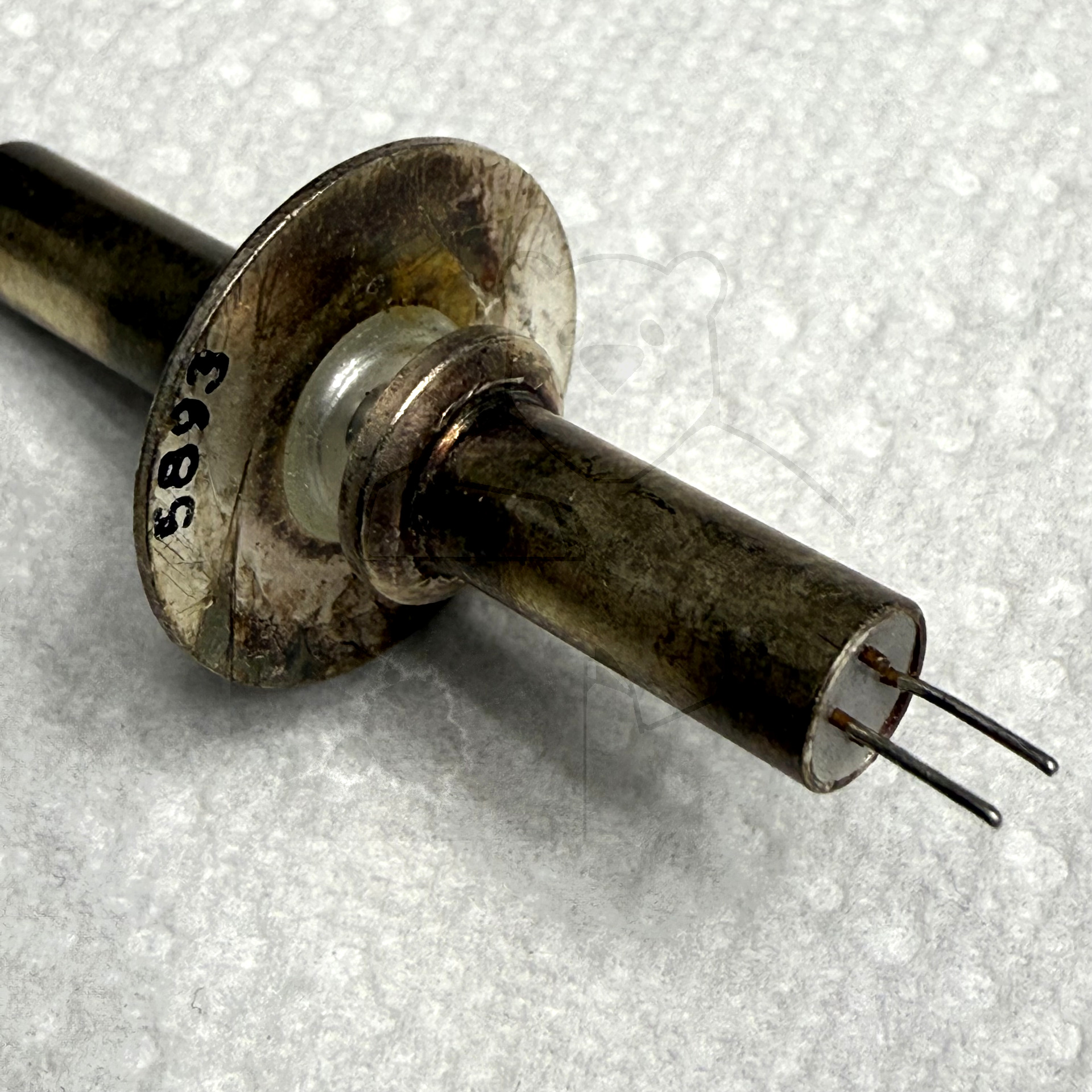

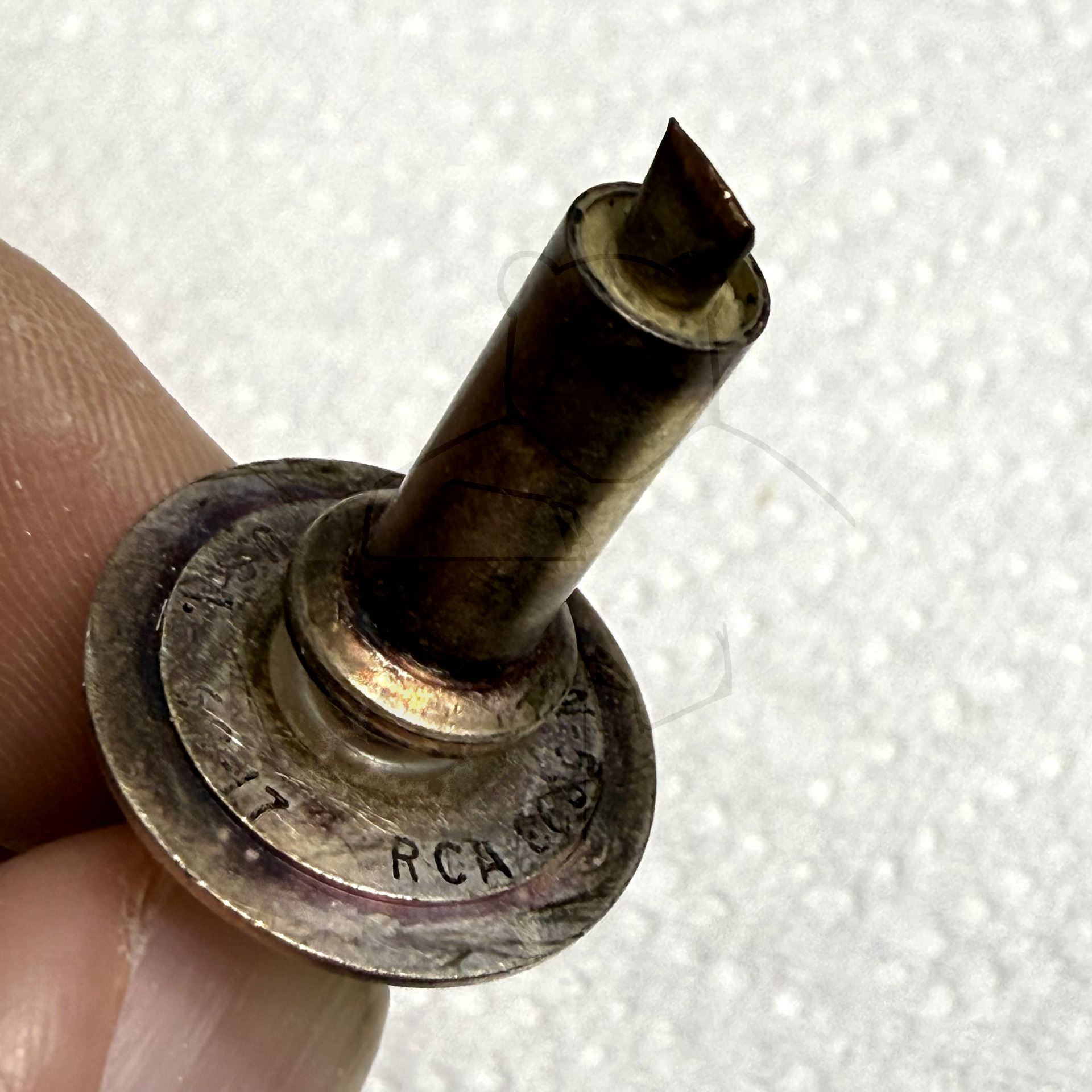

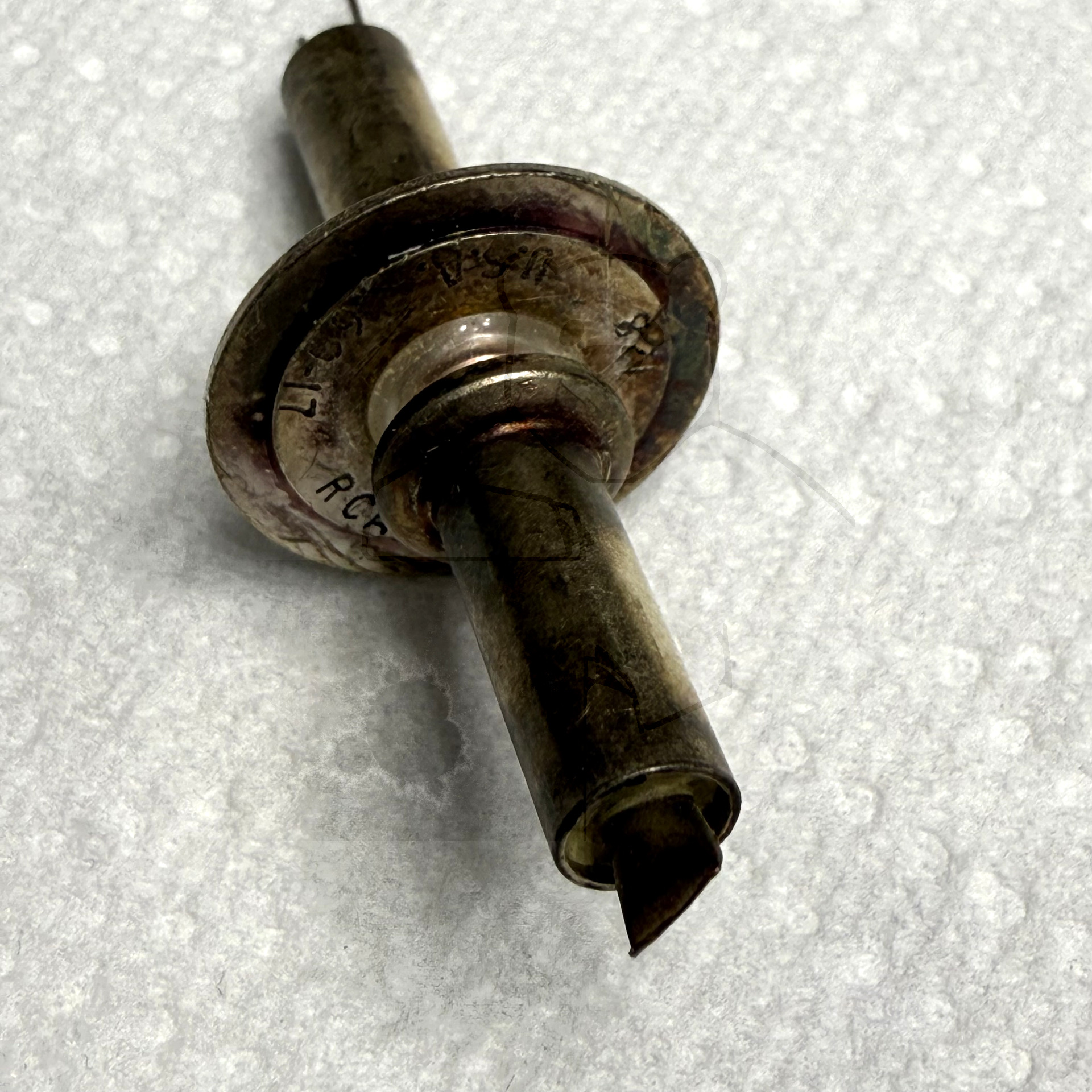

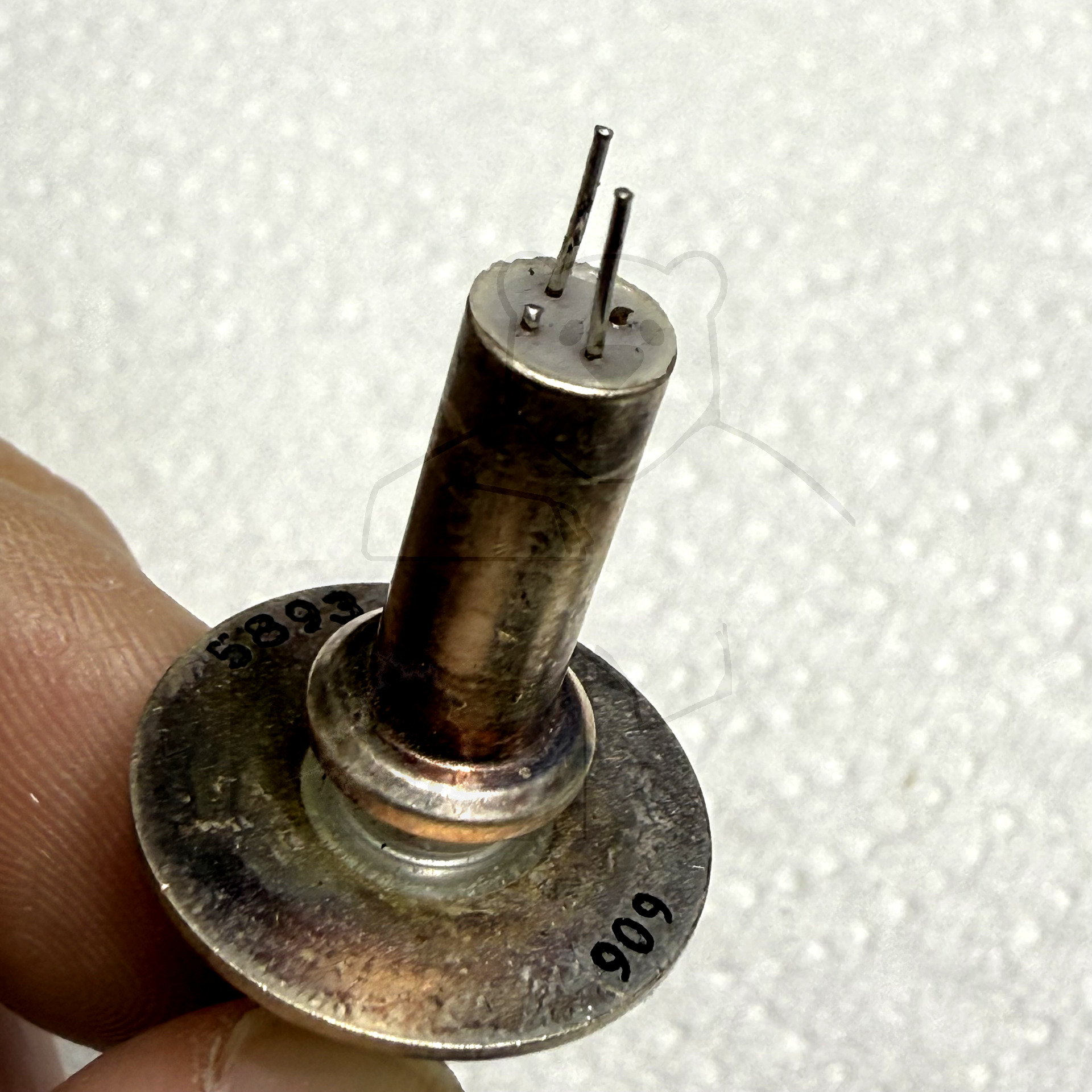

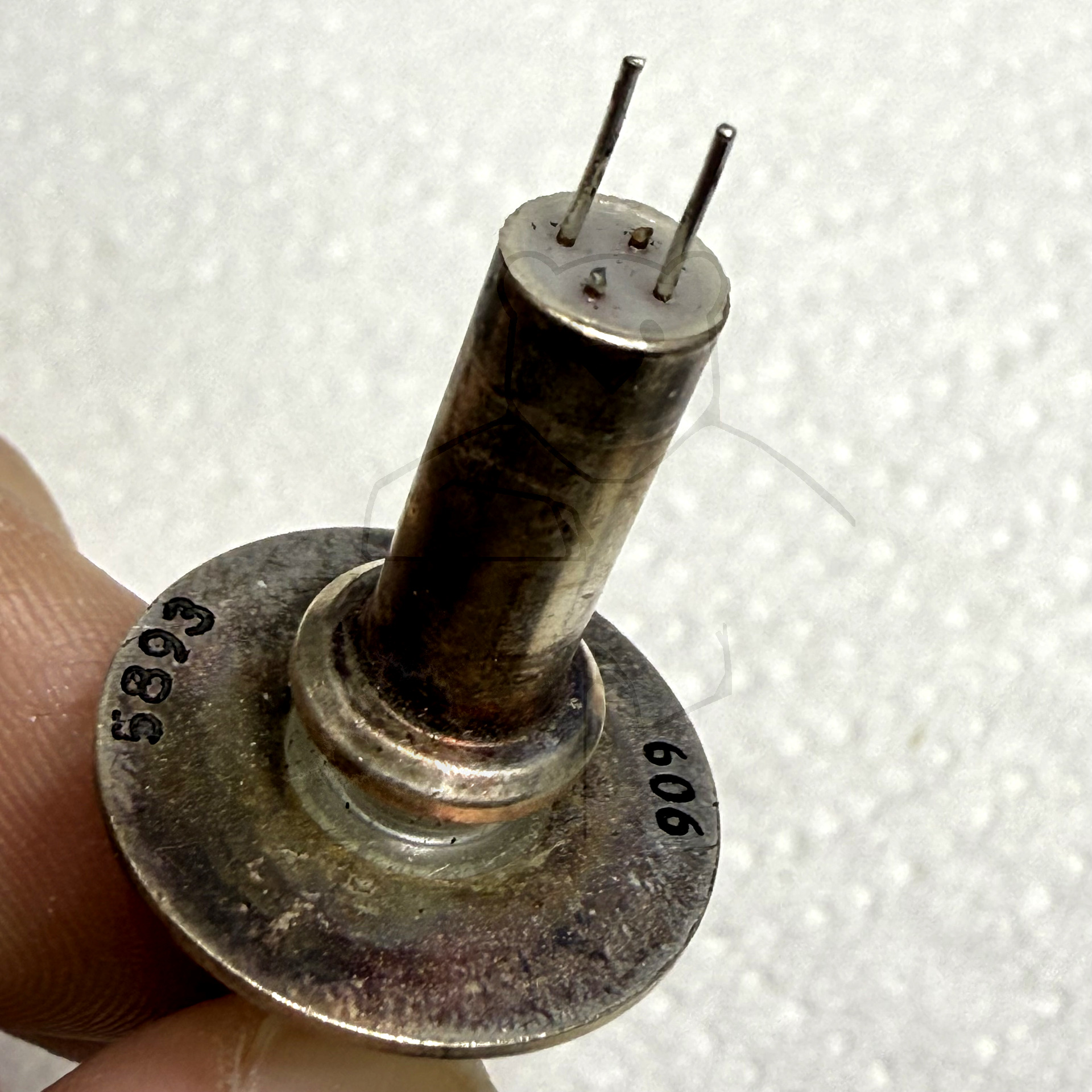

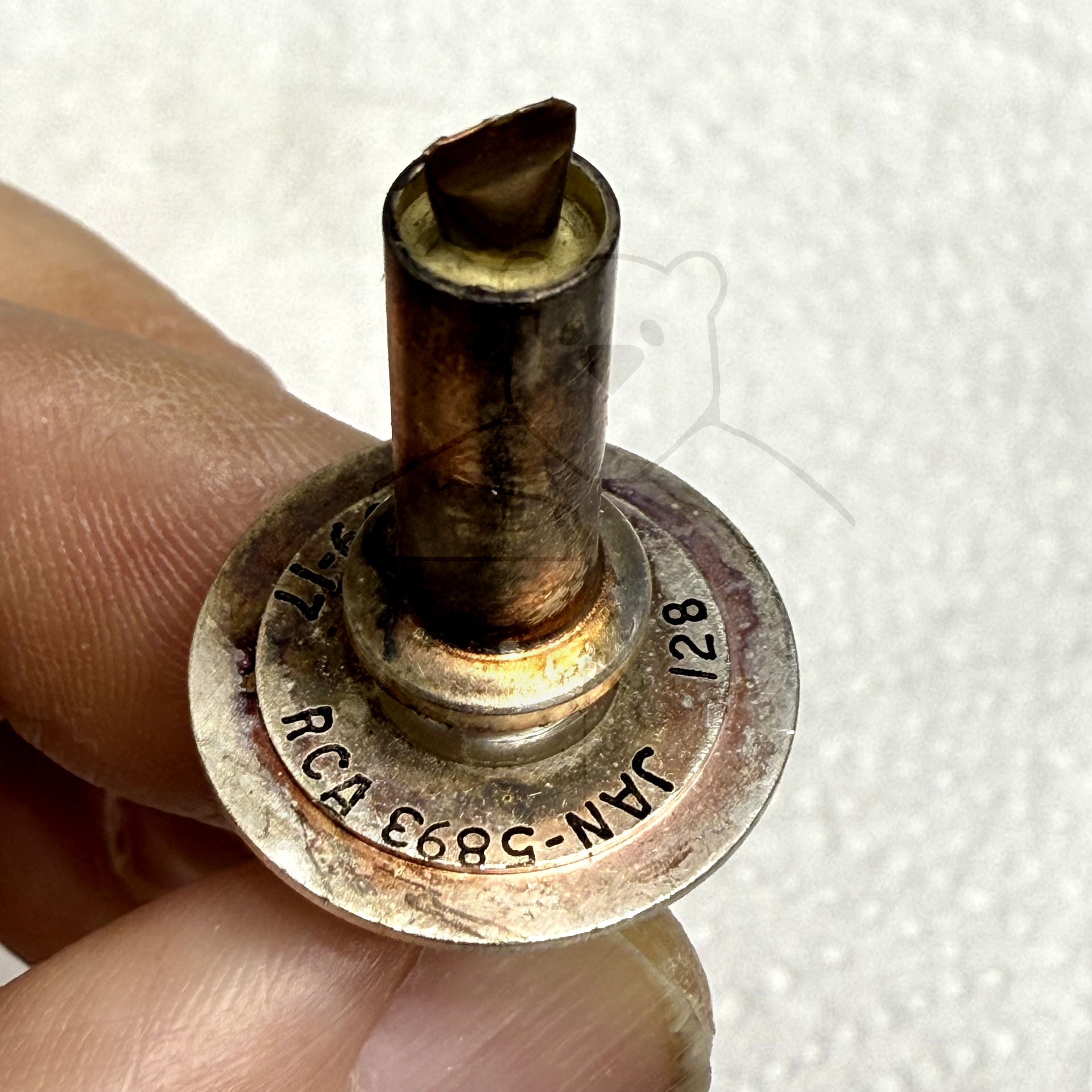

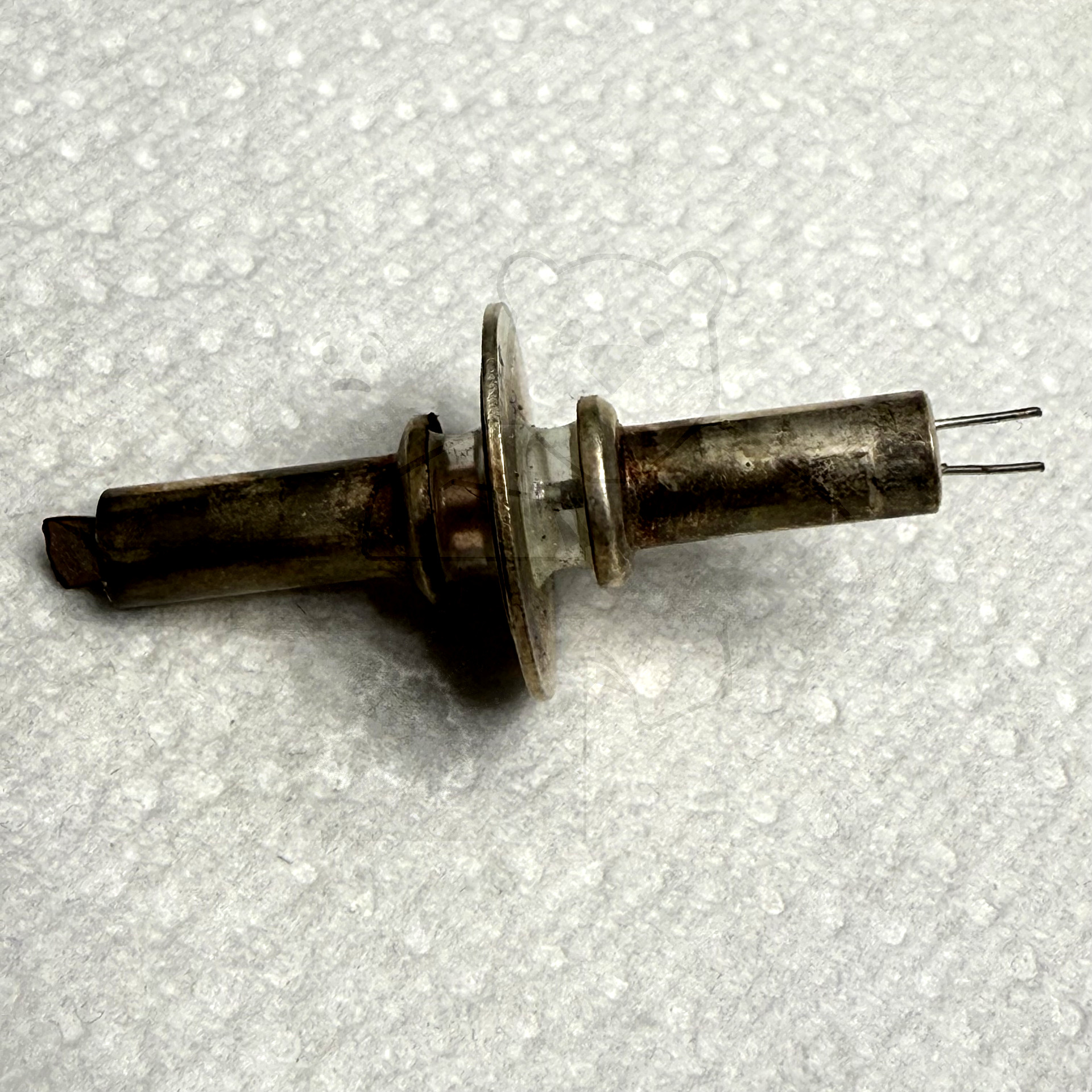

Daten und Bilder der Röhre: 5893

🔎 Beschreibung der Röhre: 5893

Name	5893
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,28
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:01:19

🔎 Beschreibung der Systeme für die Röhre: 5893

	System 1
Kathode	f
Gitter 1	Ring
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

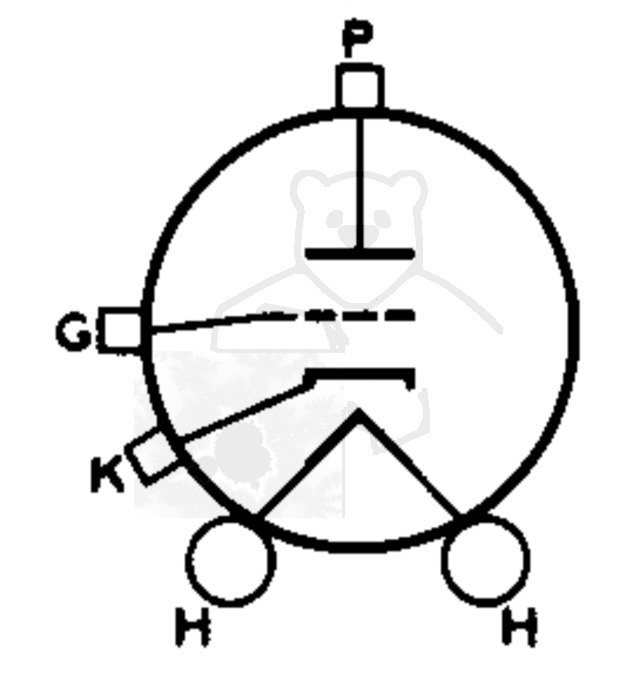

🔎 Sockelschaltung der 5893

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 5893
Datenblatt 5893 Philips [www.tubedata.info].pdf (514 kB)
Datenblatt 5893 RCA Version 1 [www.tubedata.info].pdf (655 kB)
Datenblatt 5893 RCA Version 2 [www.tubedata.info].pdf (662 kB)
Pruefkarte 5893 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (292 kB)
