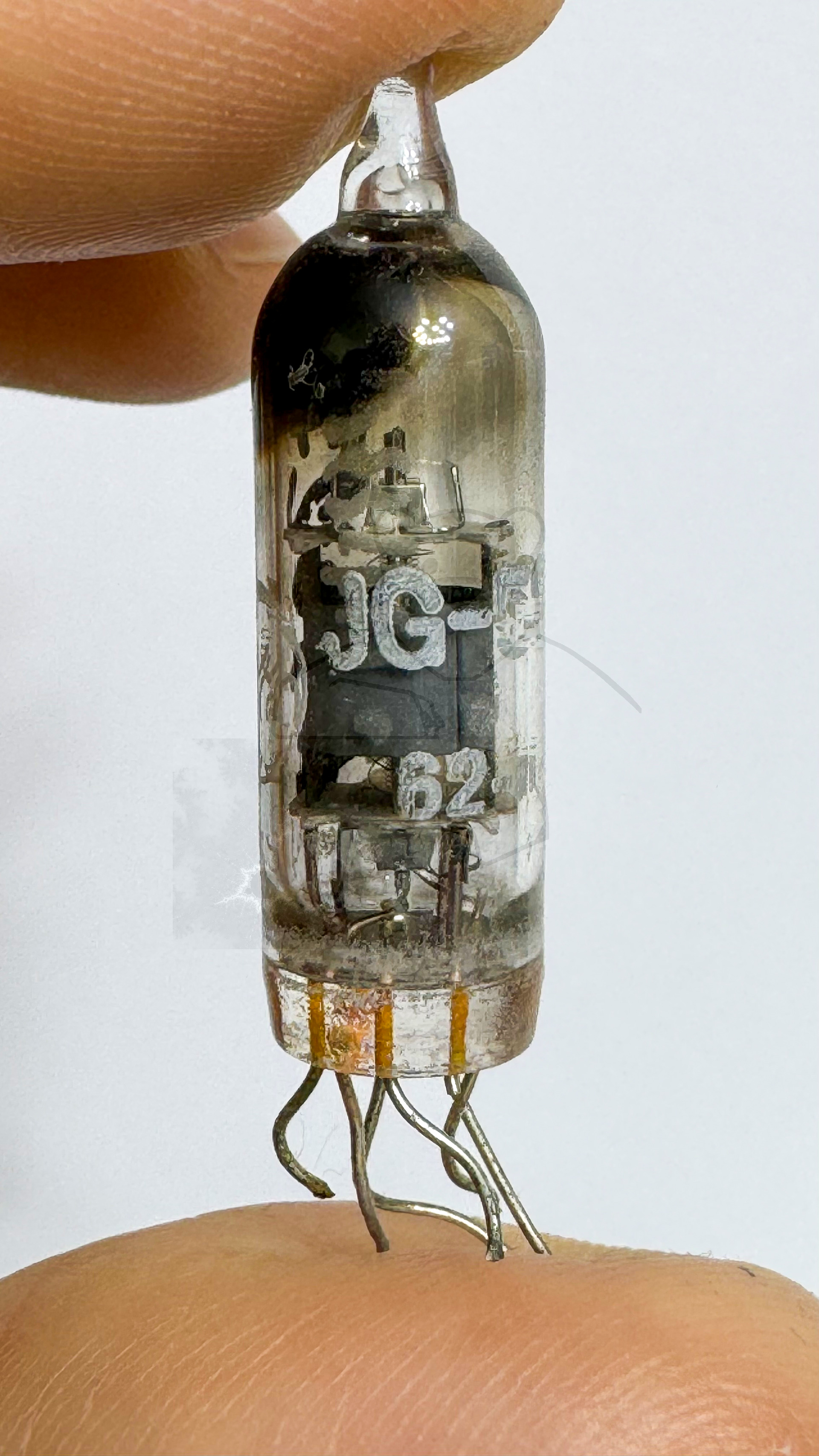

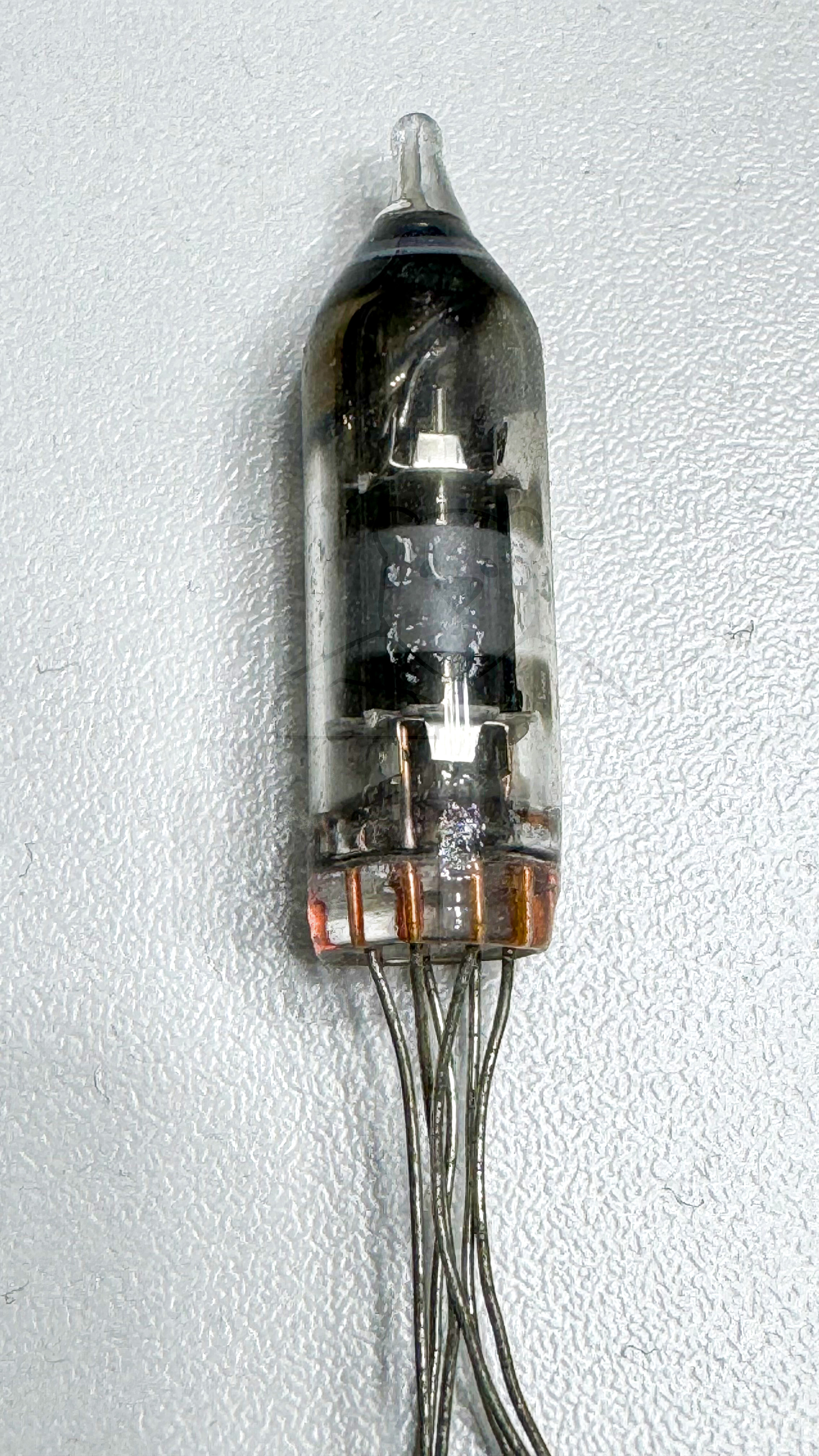

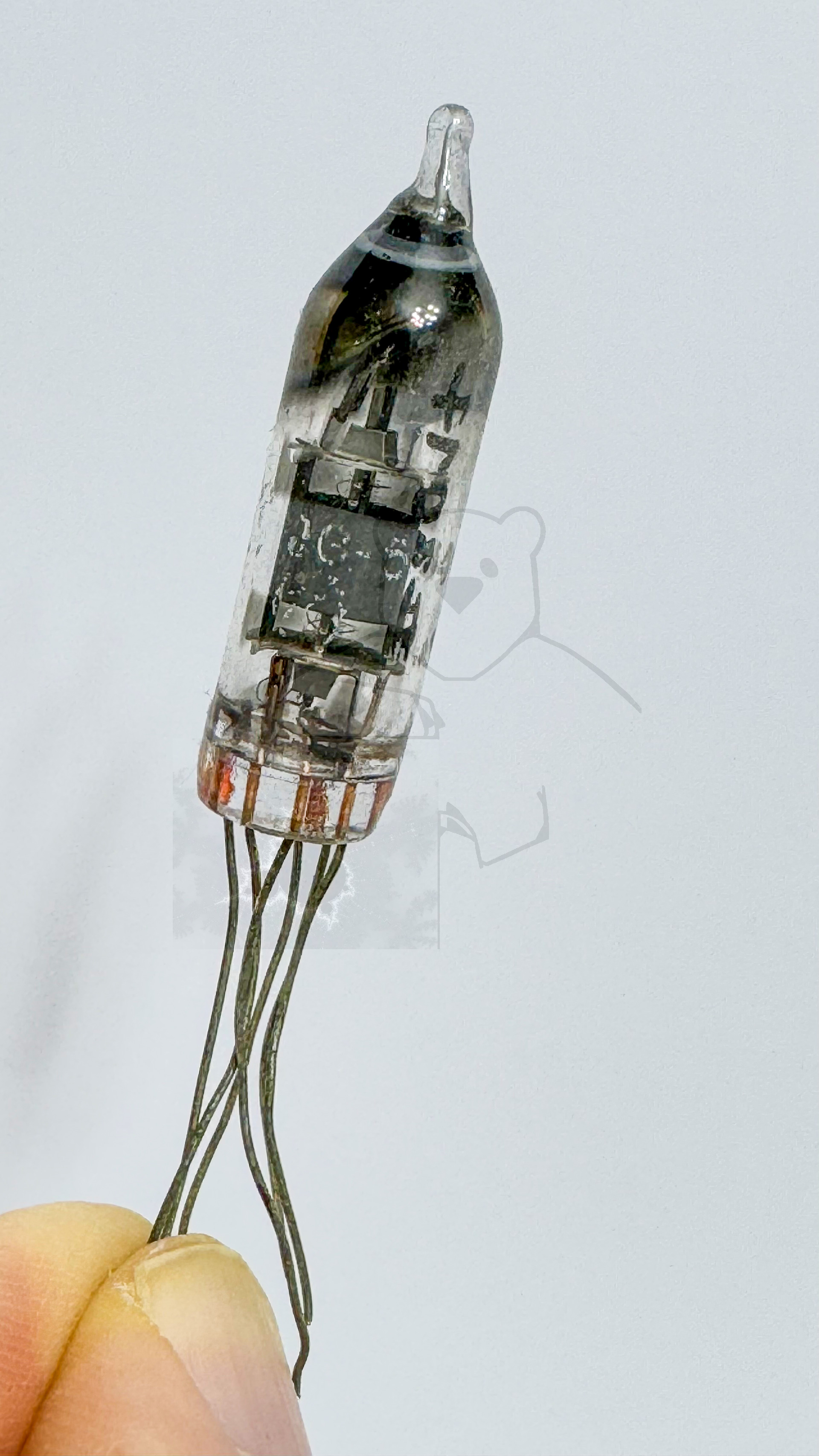

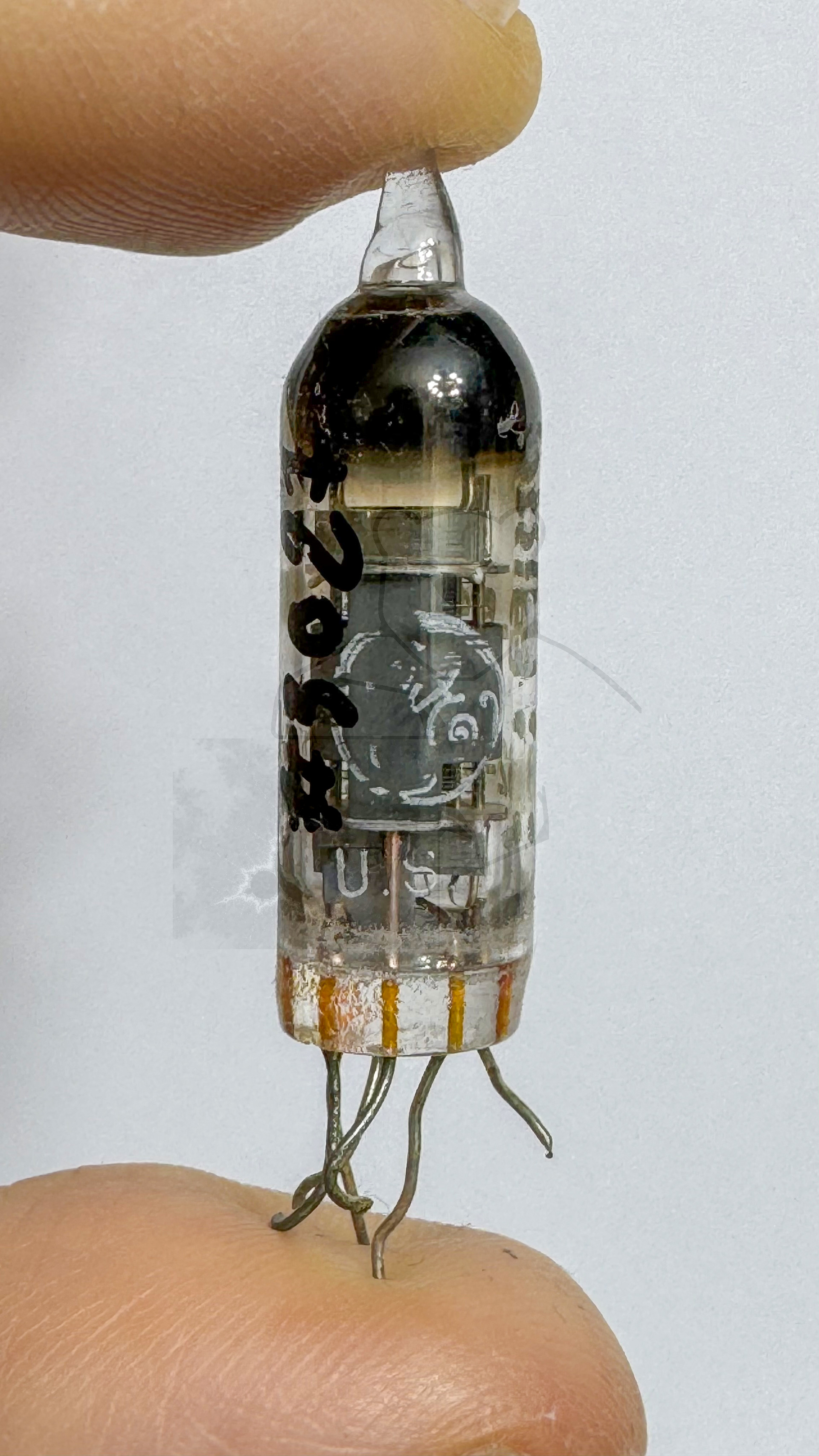

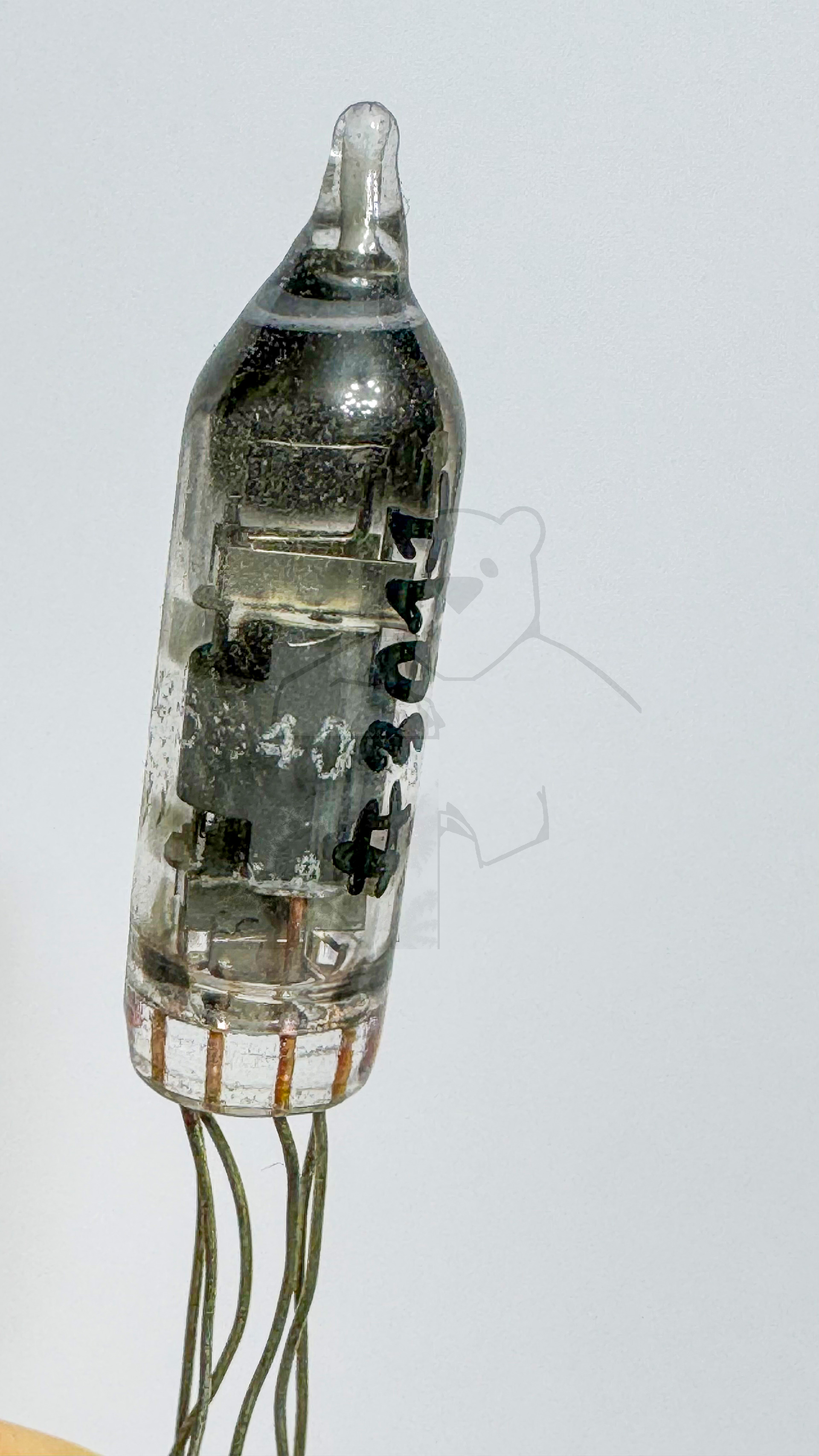

Daten und Bilder der Röhre: 5840

🔎 Beschreibung der Röhre: 5840

Name	5840
Vergleichsname	EF732
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:52:26

🔎 Beschreibung der Systeme für die Röhre: 5840

	System 1
Kathode	2, 4, 8
Gitter 1	1
Gitter 2	7
Gitter 3	2, 4, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

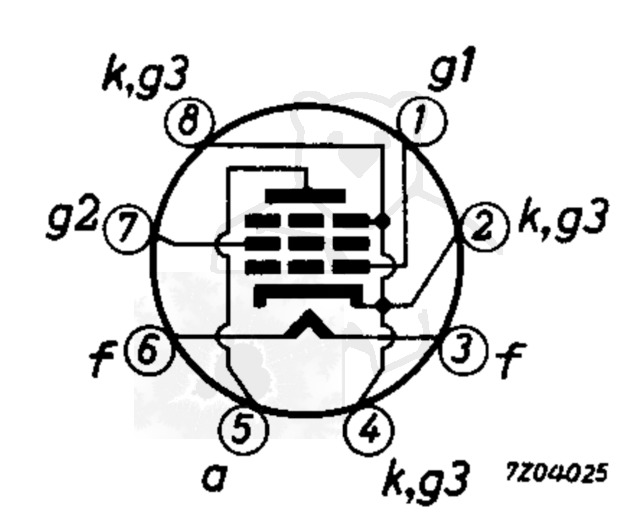

🔎 Sockelschaltung der 5840

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 5840
Datenblatt 5840 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (6363 kB)
Datenblatt 5840 General Electric [www.tubedata.info].pdf (576 kB)
Datenblatt 5840 Philips [www.tubedata.info].pdf (221 kB)
Datenblatt 5840 Raytheon [www.tubedata.info].pdf (1005 kB)
Datenblatt 5840 RCA Version 1 [www.tubedata.info].pdf (333 kB)
Datenblatt 5840 RCA Version 2 [www.tubedata.info].pdf (411 kB)
Datenblatt 5840 Sylvania [www.tubedata.info].pdf (1051 kB)
Datenblatt 5840 Tung-Sol [www.tubedata.info].pdf (341 kB)
Datenblatt 5840 Valvo.pdf (106 kB)
Pruefkarte 5840 CK5840 - Neuberger RPM370 Roehrenmessgeraet.pdf (217 kB)
