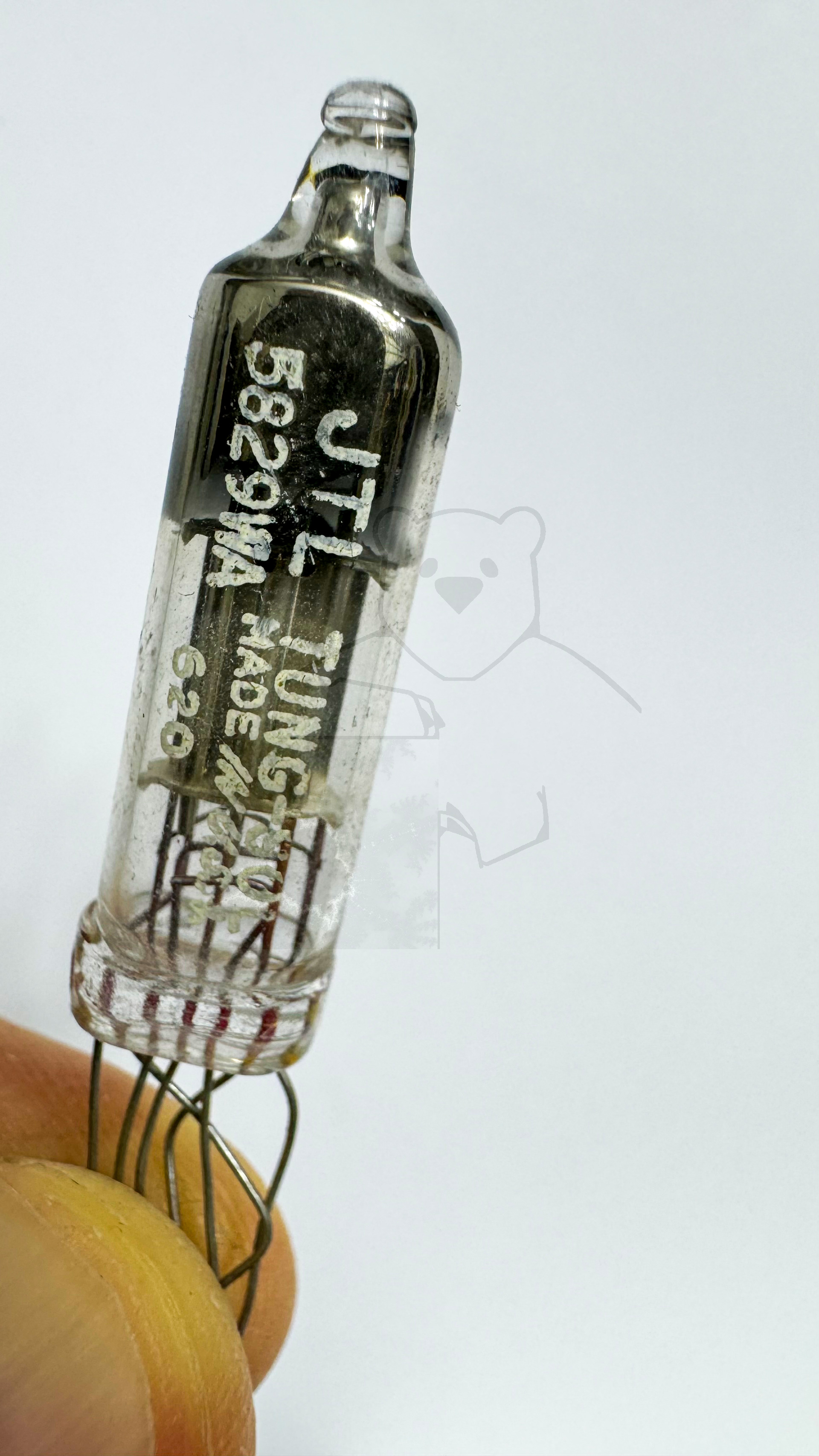

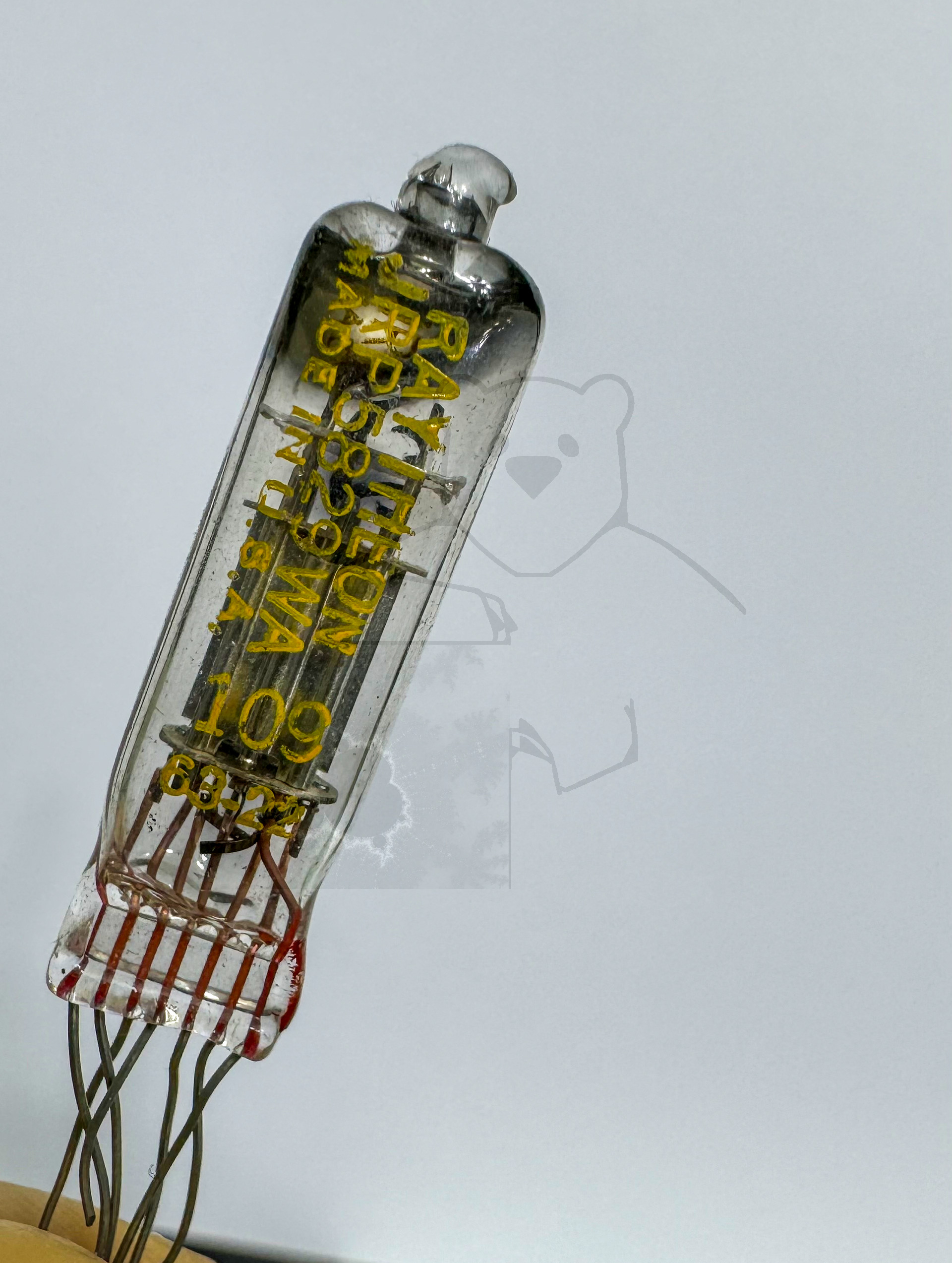

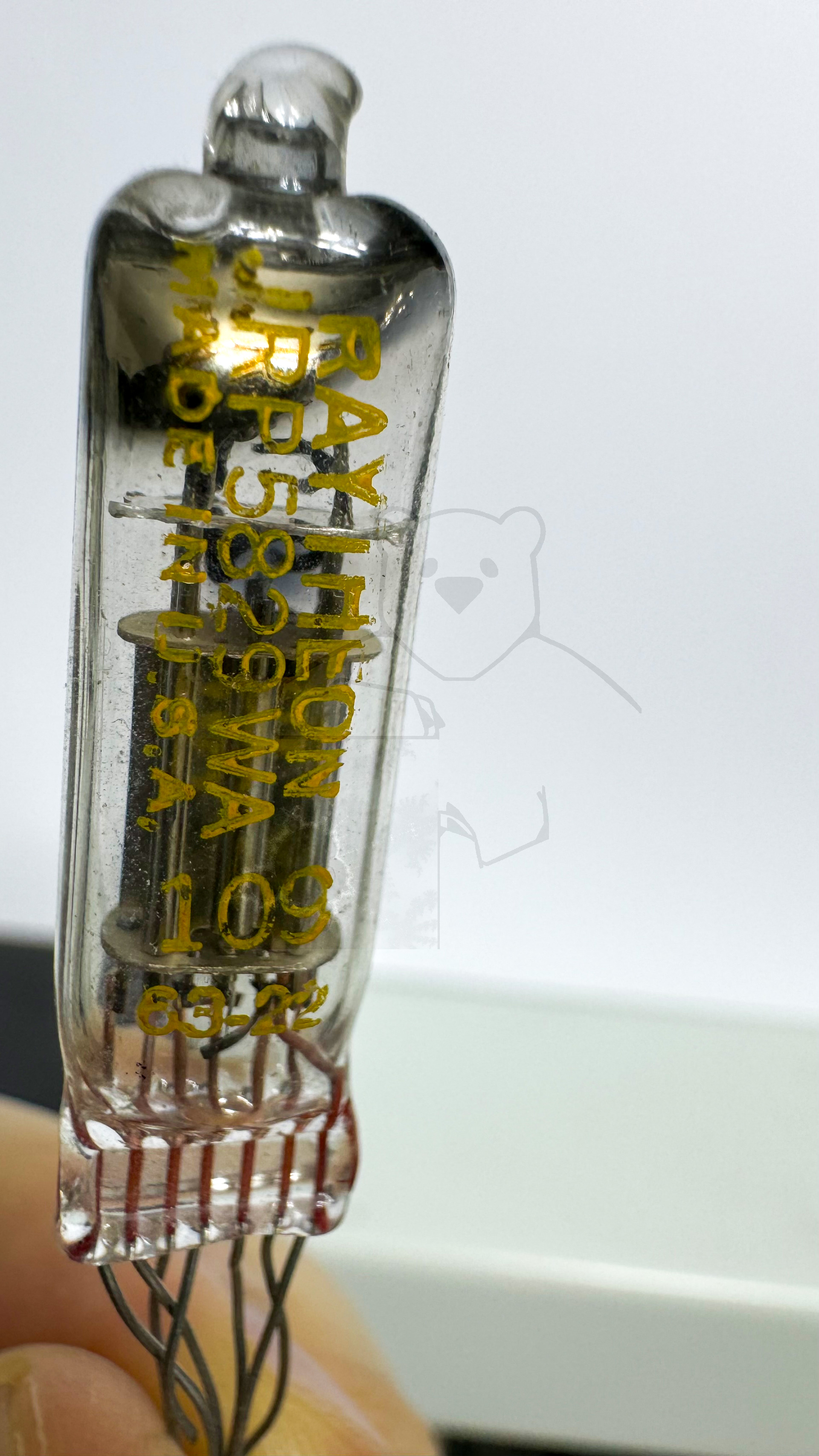

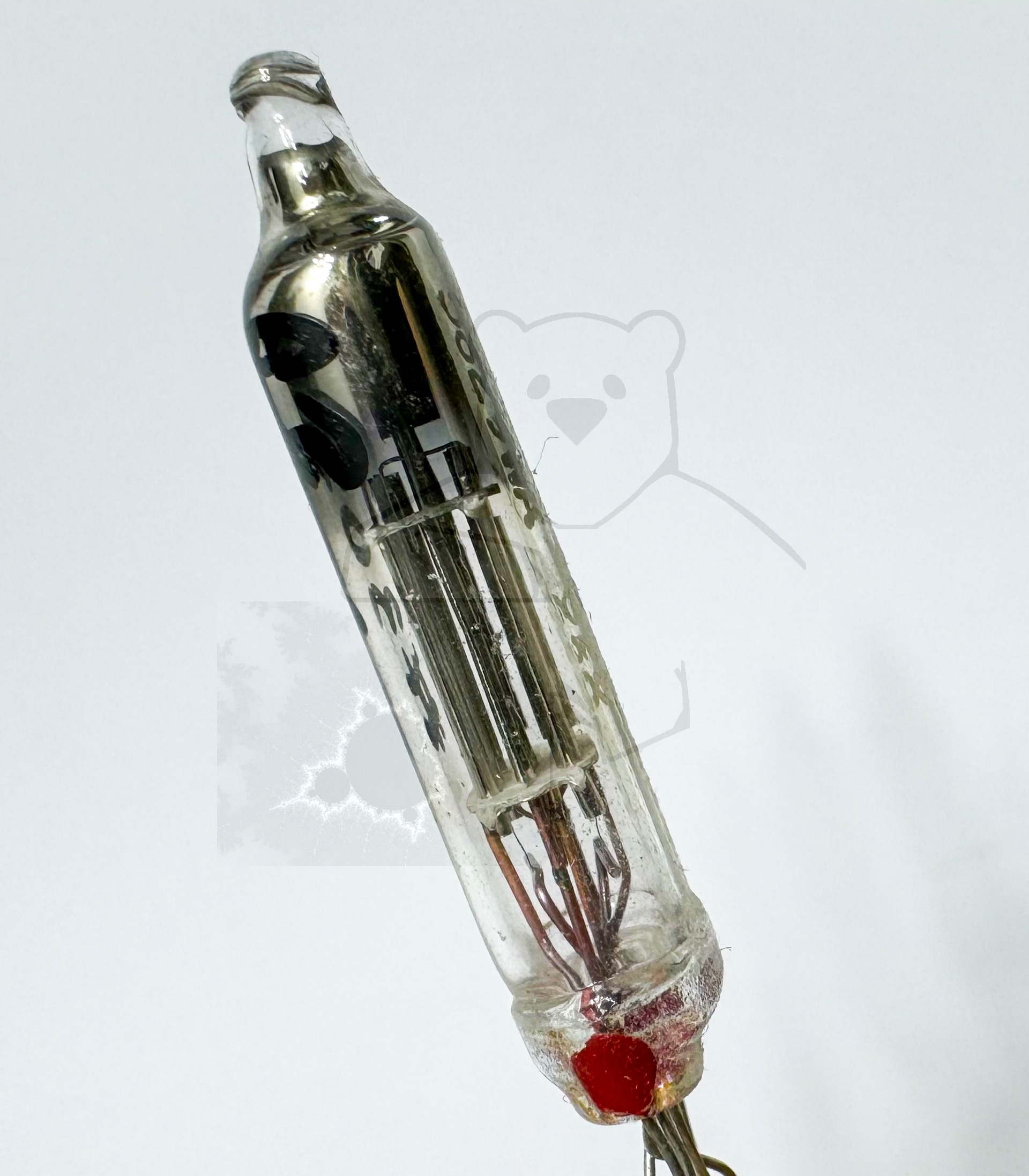

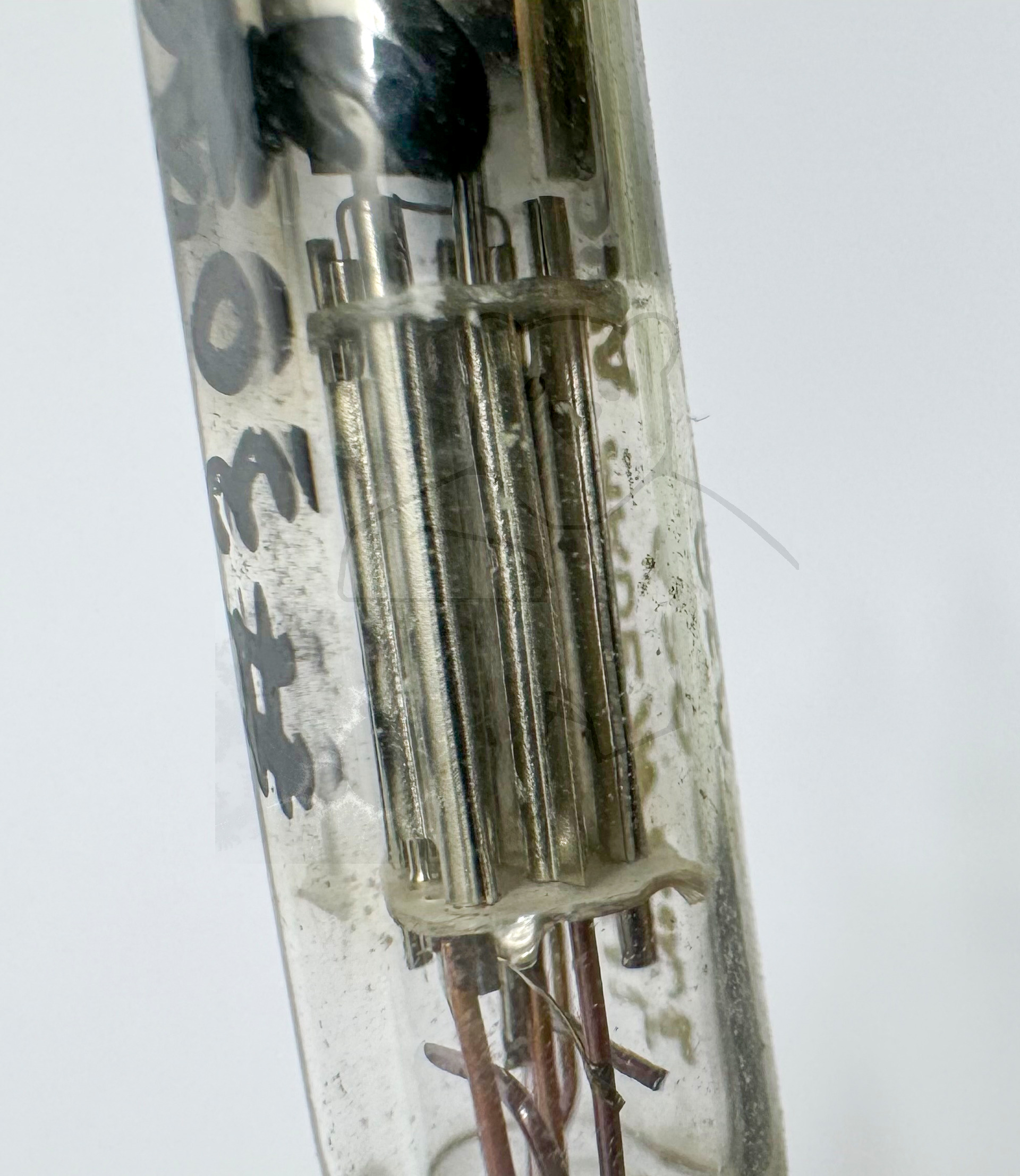

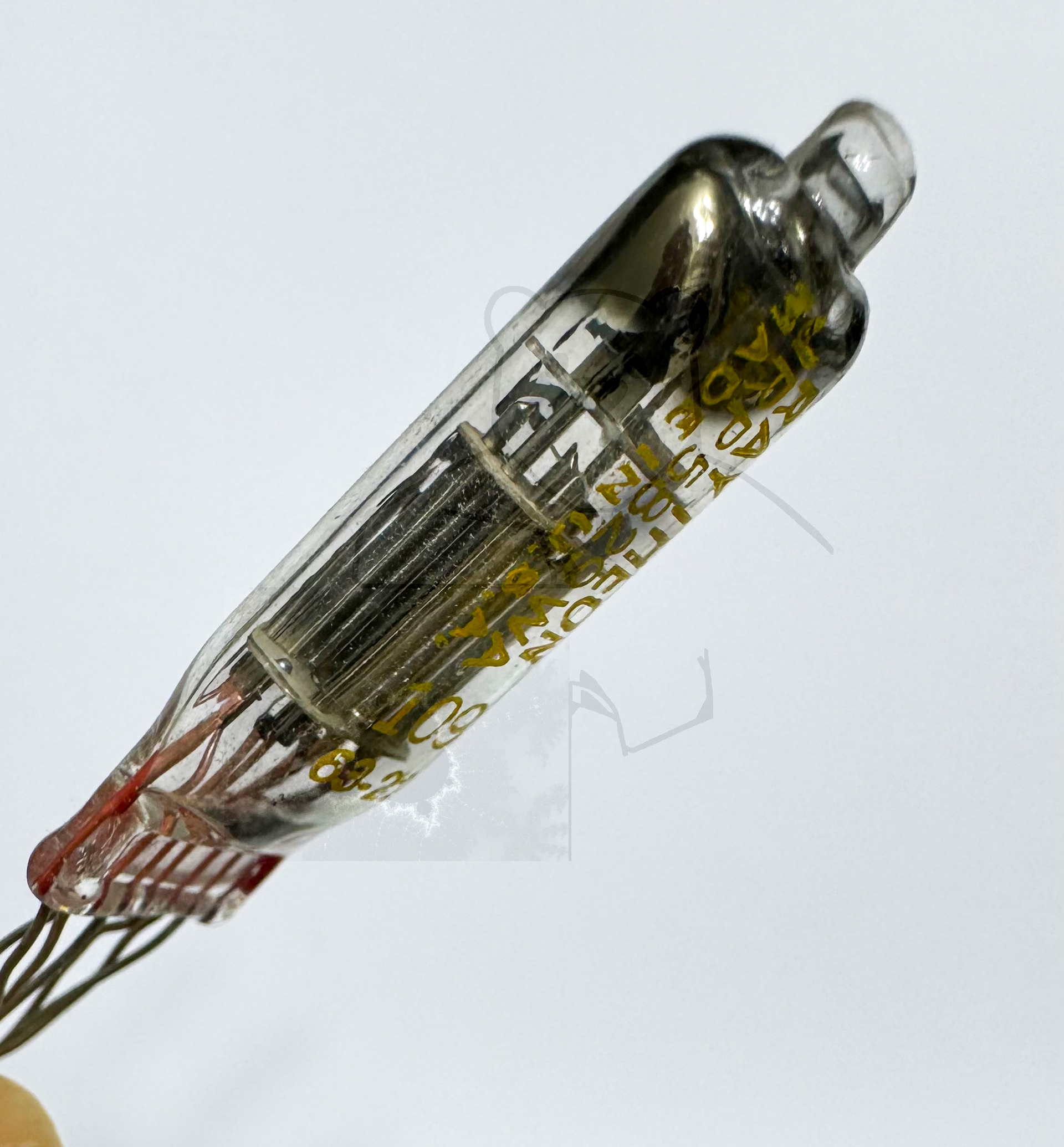

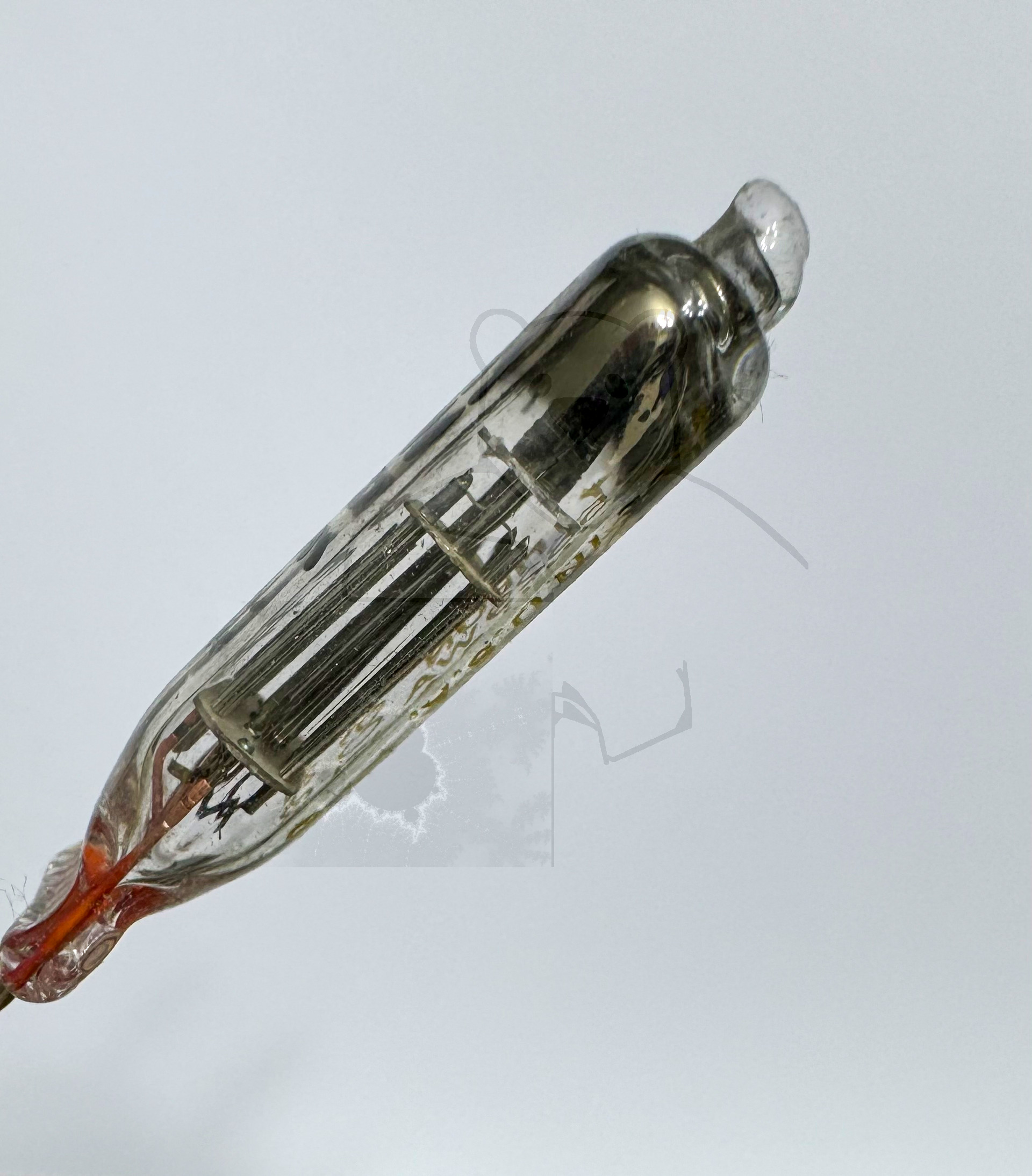

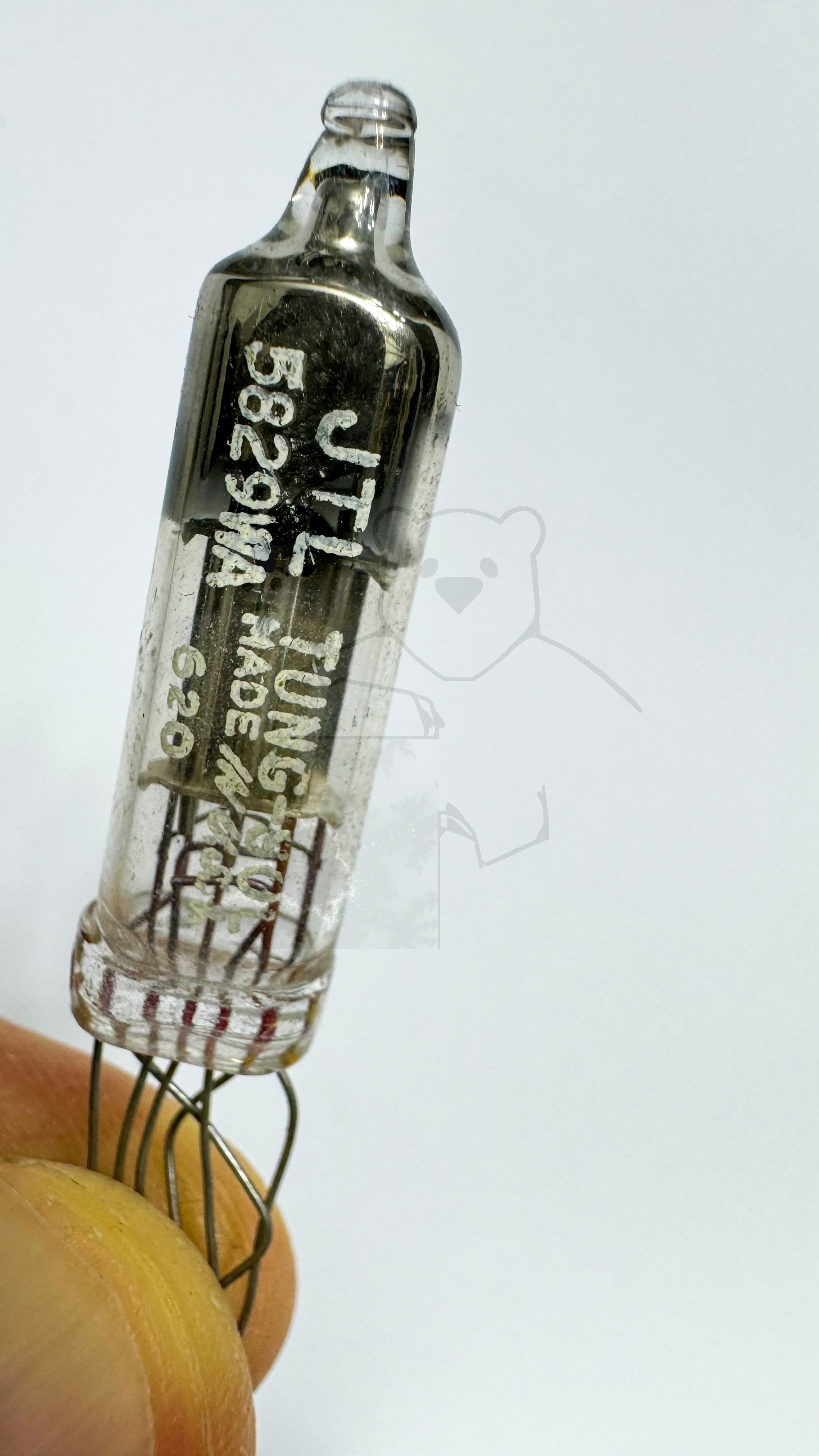

Daten und Bilder der Röhre: 5829WA

🔎 Beschreibung der Röhre: 5829WA

Name	5829WA
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (Flach), 7pol. → Liste aller Röhren mit: Subminiatur (Flach), 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:51:17

🔎 Beschreibung der Systeme für die Röhre: 5829WA

	System 1	System 2
Kathode	7	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	3, 5	3, 5
Abschirmung	4	4
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

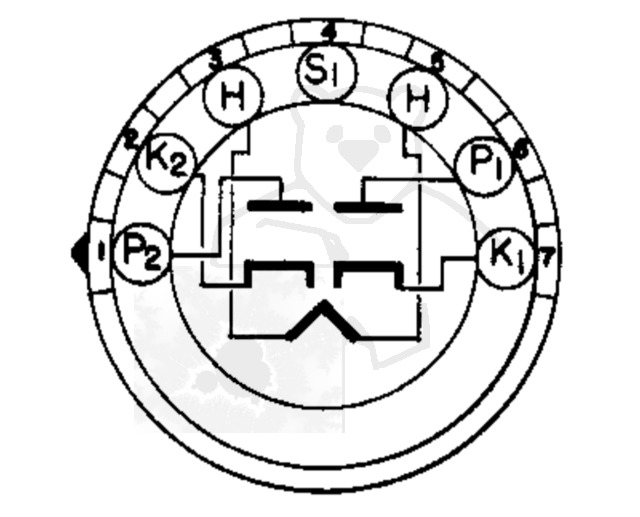

🔎 Sockelschaltung der 5829WA

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 5829WA
Datenblatt 5829WA Raytheon.pdf (415 kB)
Datenblatt 5829WA Tung-Sol.pdf (418 kB)
Pruefkarte 5829 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (289 kB)
