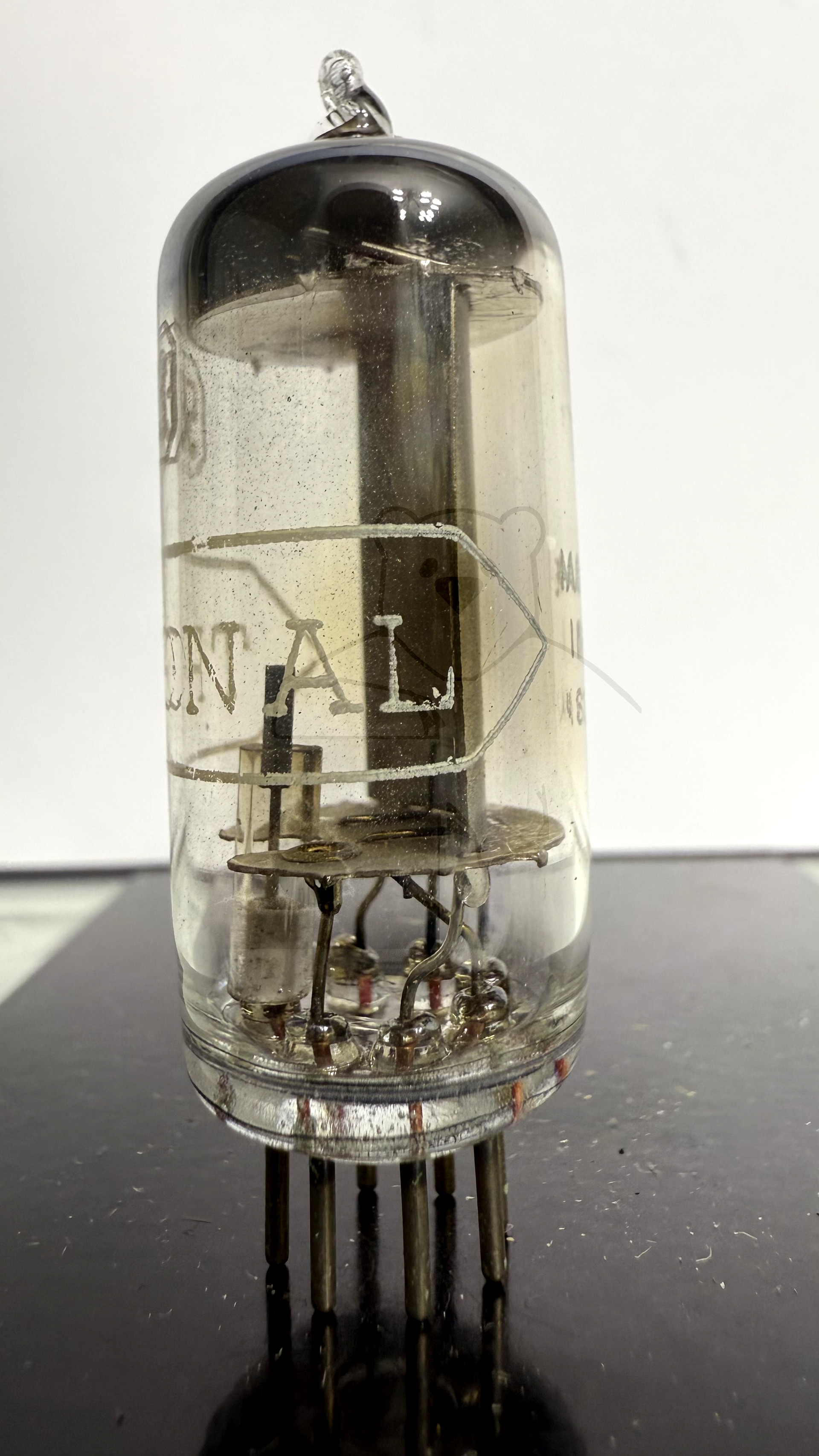

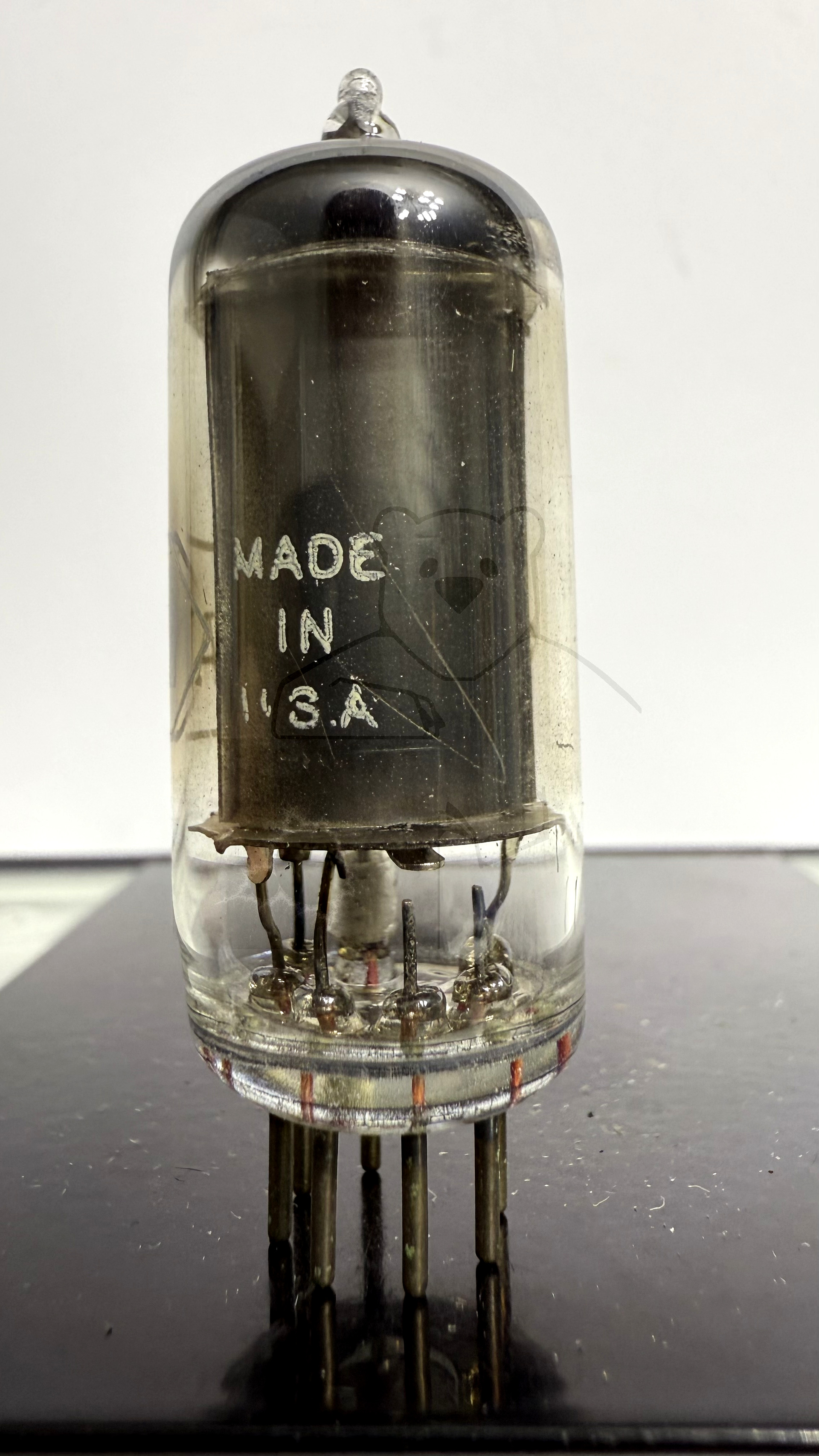

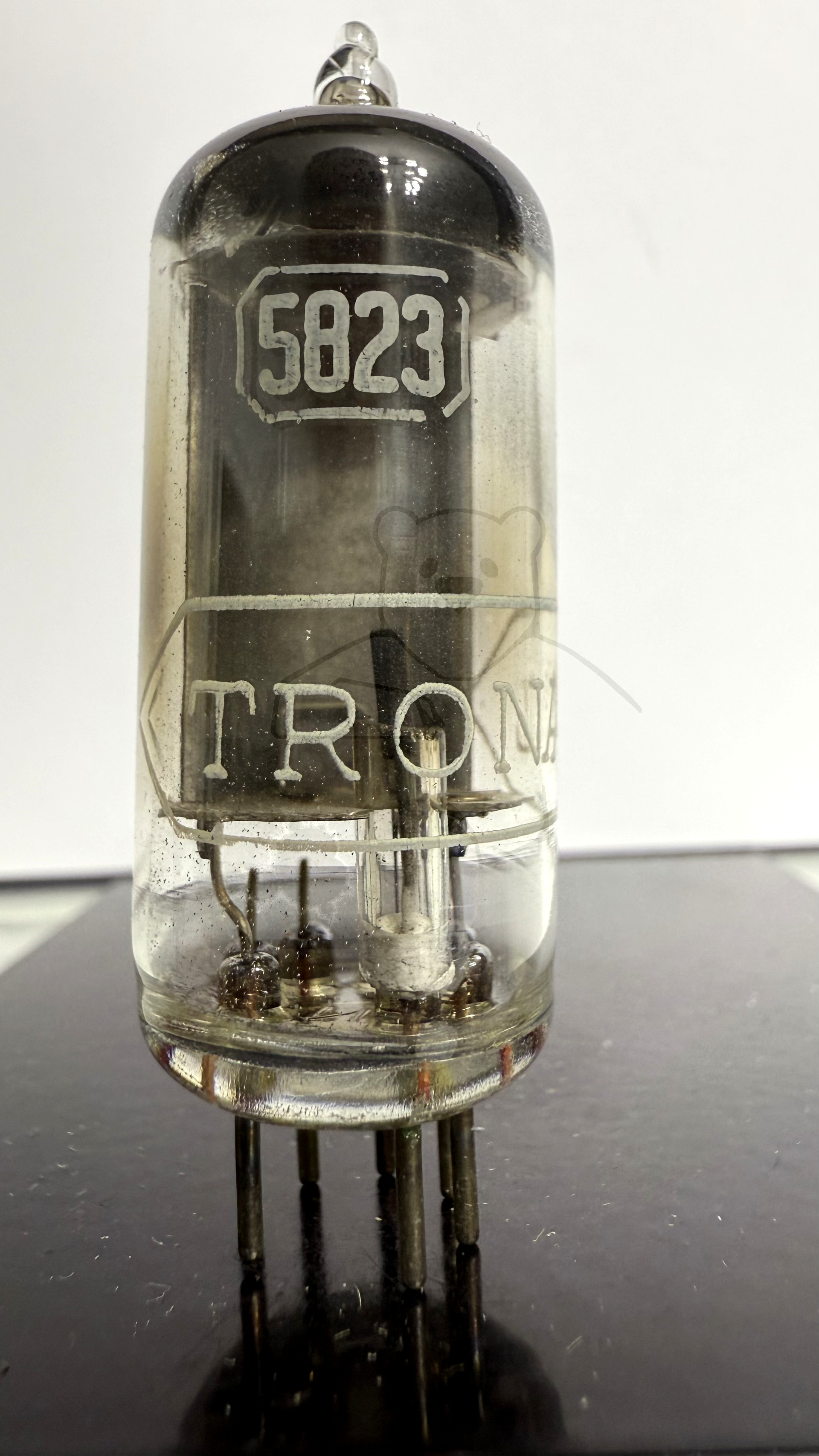

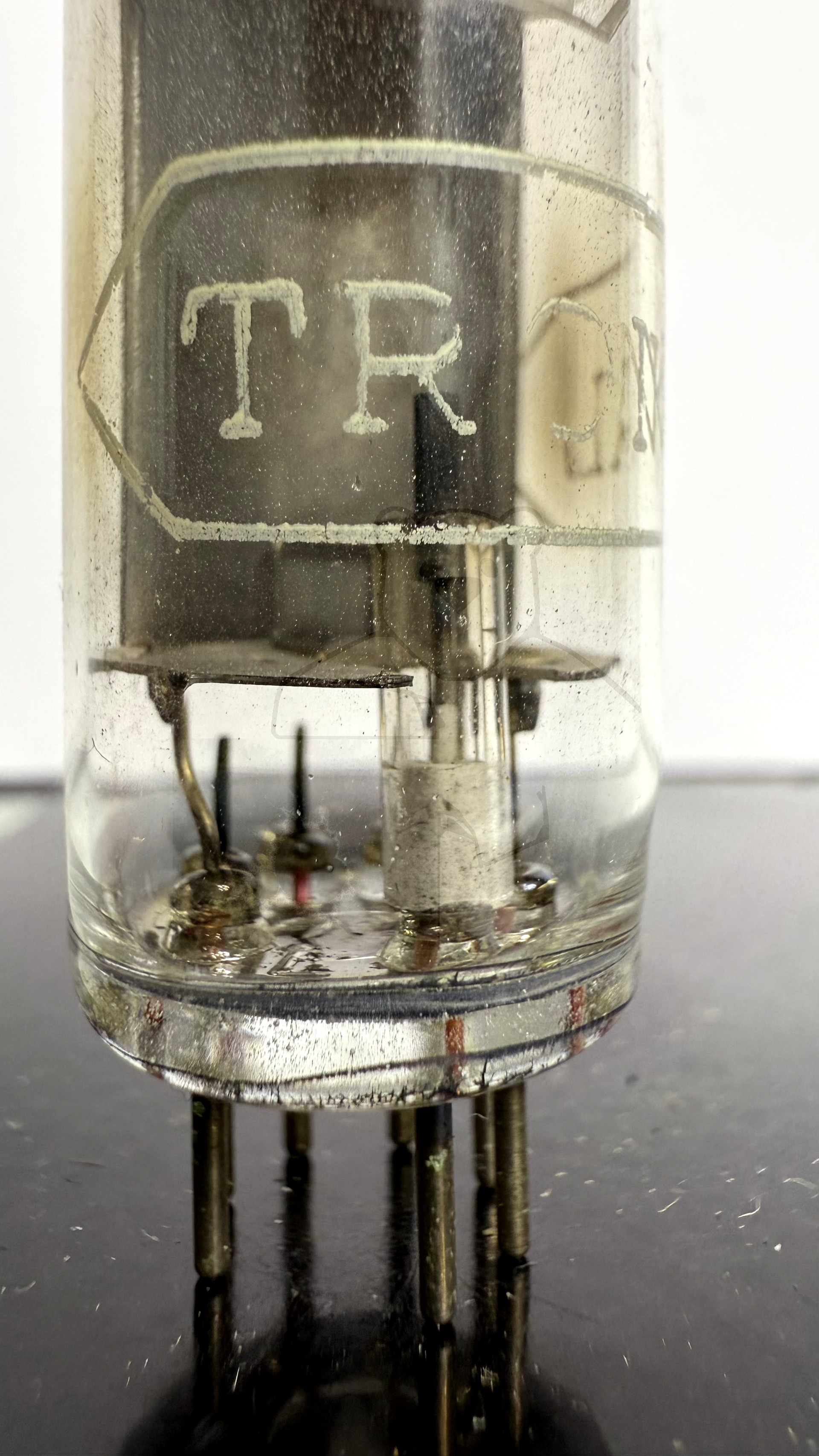

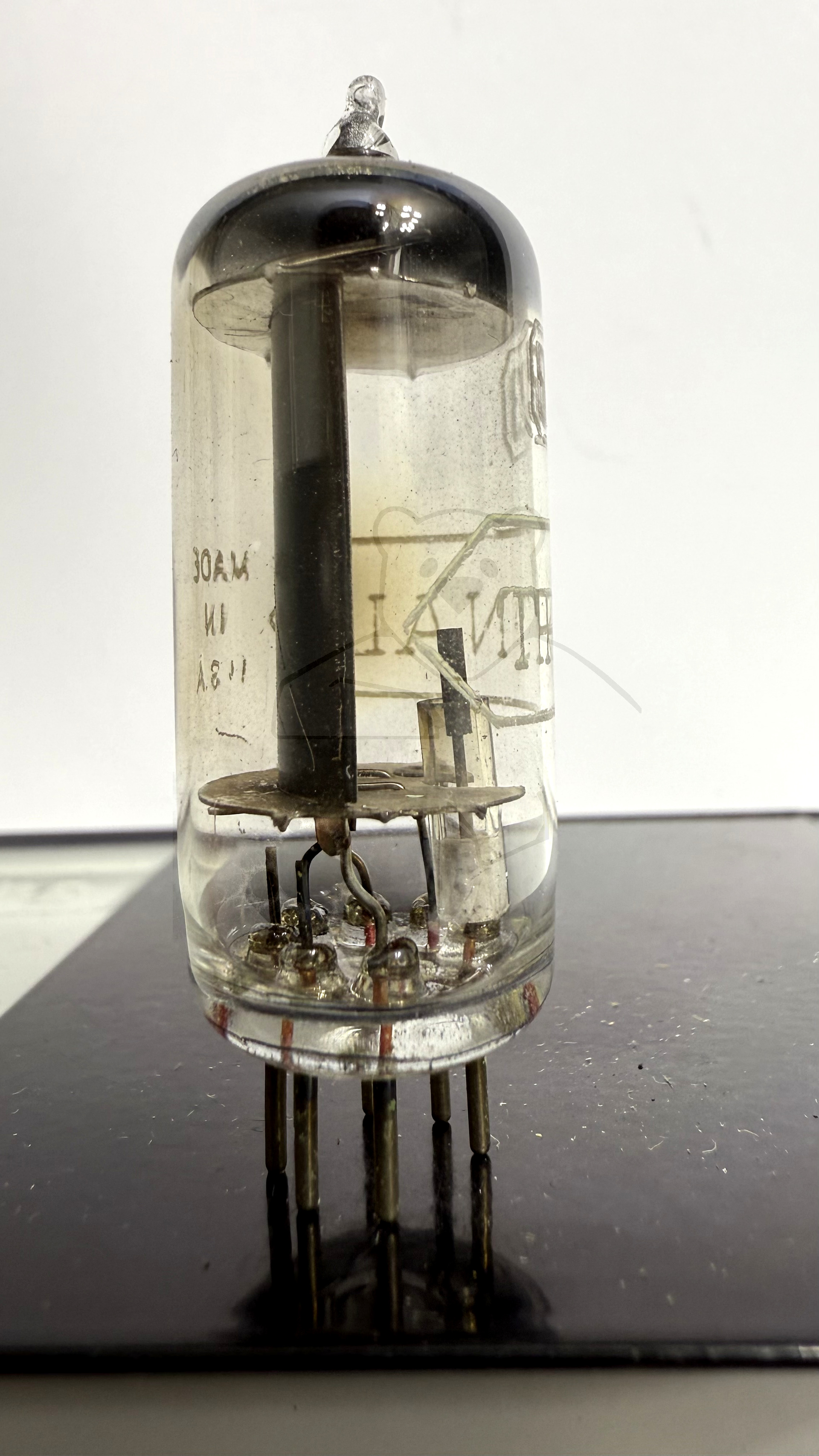

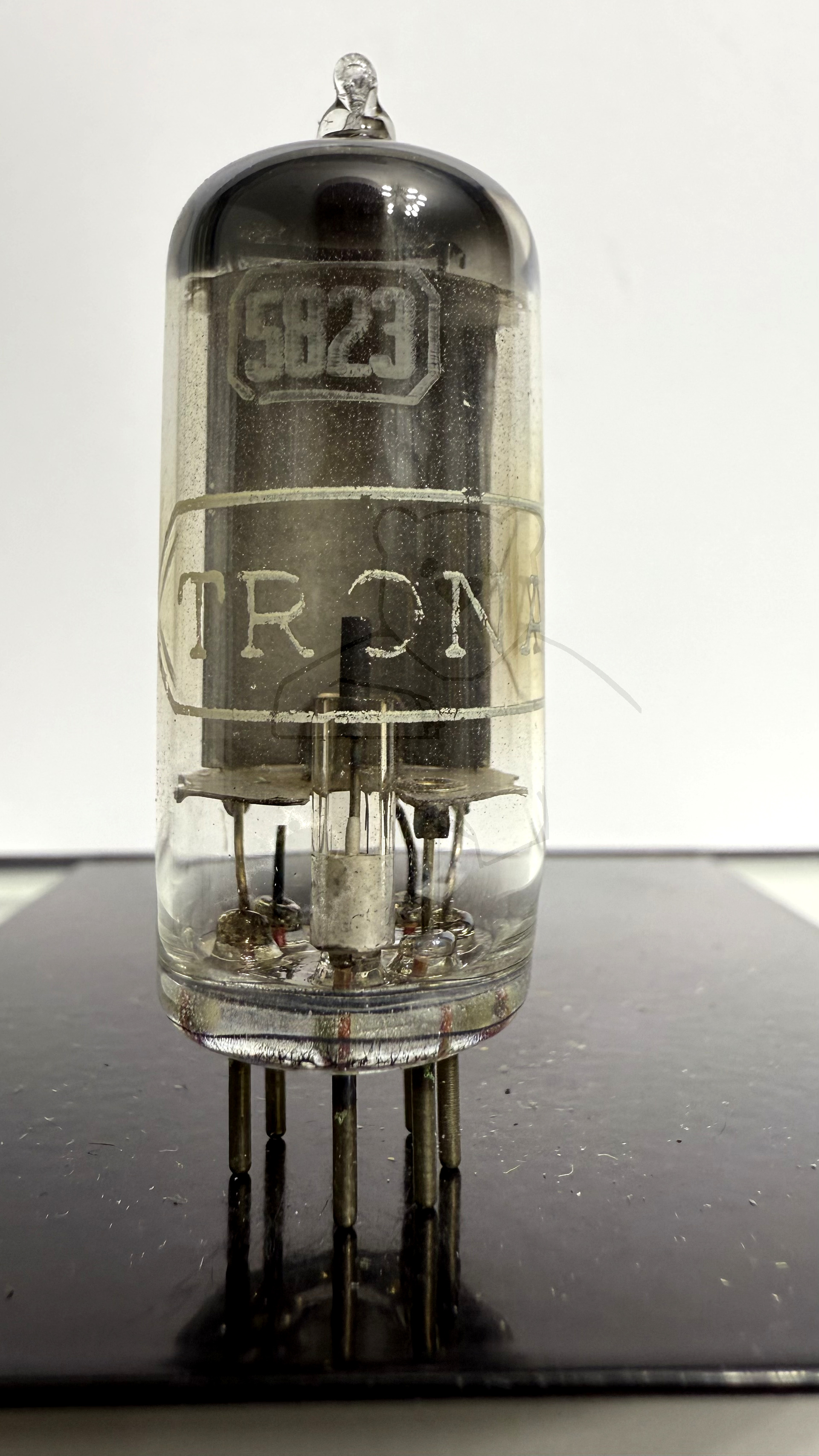

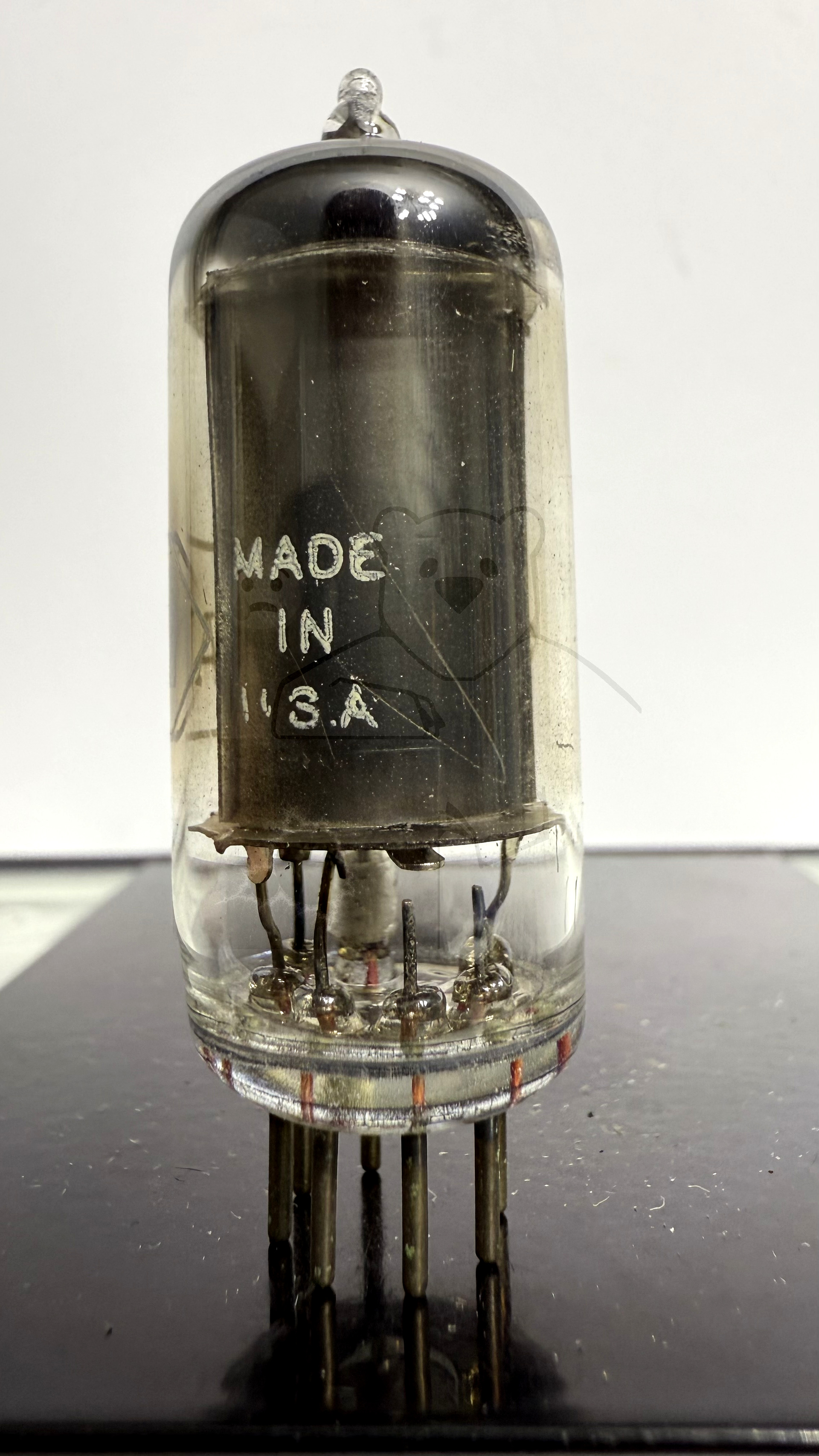

Daten und Bilder der Röhre: 5823

🔎 Beschreibung der Röhre: 5823

Name	5823
Vergleichsname	Z900T
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:49:48

🔎 Beschreibung der Systeme für die Röhre: 5823

	System 1
Kathode	3, 7
Gitter 1	4 (Starter)
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Relais Roehre, Kaltkathode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

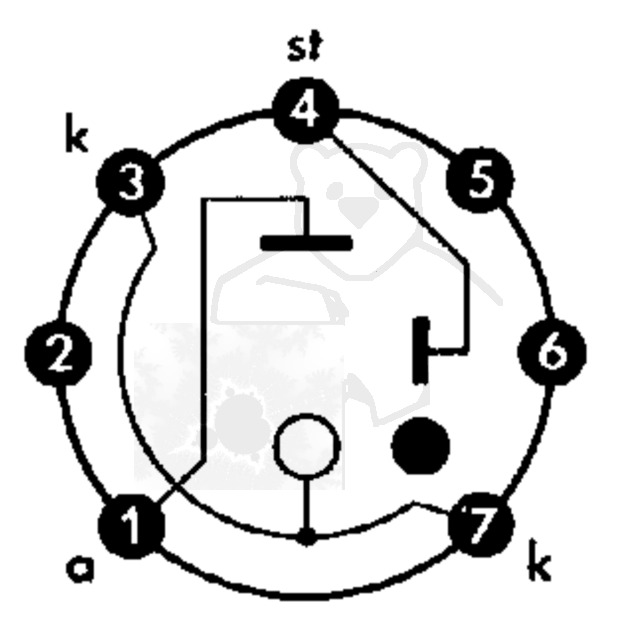

🔎 Sockelschaltung der 5823

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 5823
Datenblatt 5823 Philips.pdf (360 kB)
Datenblatt 5823 RCA Version 1 [www.tubedata.info].pdf (234 kB)
Datenblatt 5823 RCA Version 2 [www.tubedata.info].pdf (418 kB)
Datenblatt 5823 RCA Version 3 [www.tubedata.info].pdf (275 kB)
Datenblatt 5823 Sylvania [www.tubedata.info].pdf (330 kB)
Datenblatt 5823 Telefunken.pdf (79 kB)
Datenblatt 5823A Telefunken.pdf (85 kB)
Pruefkarte 5823 ASG5823 - Neuberger RPM370 Roehrenmessgeraet.pdf (277 kB)
