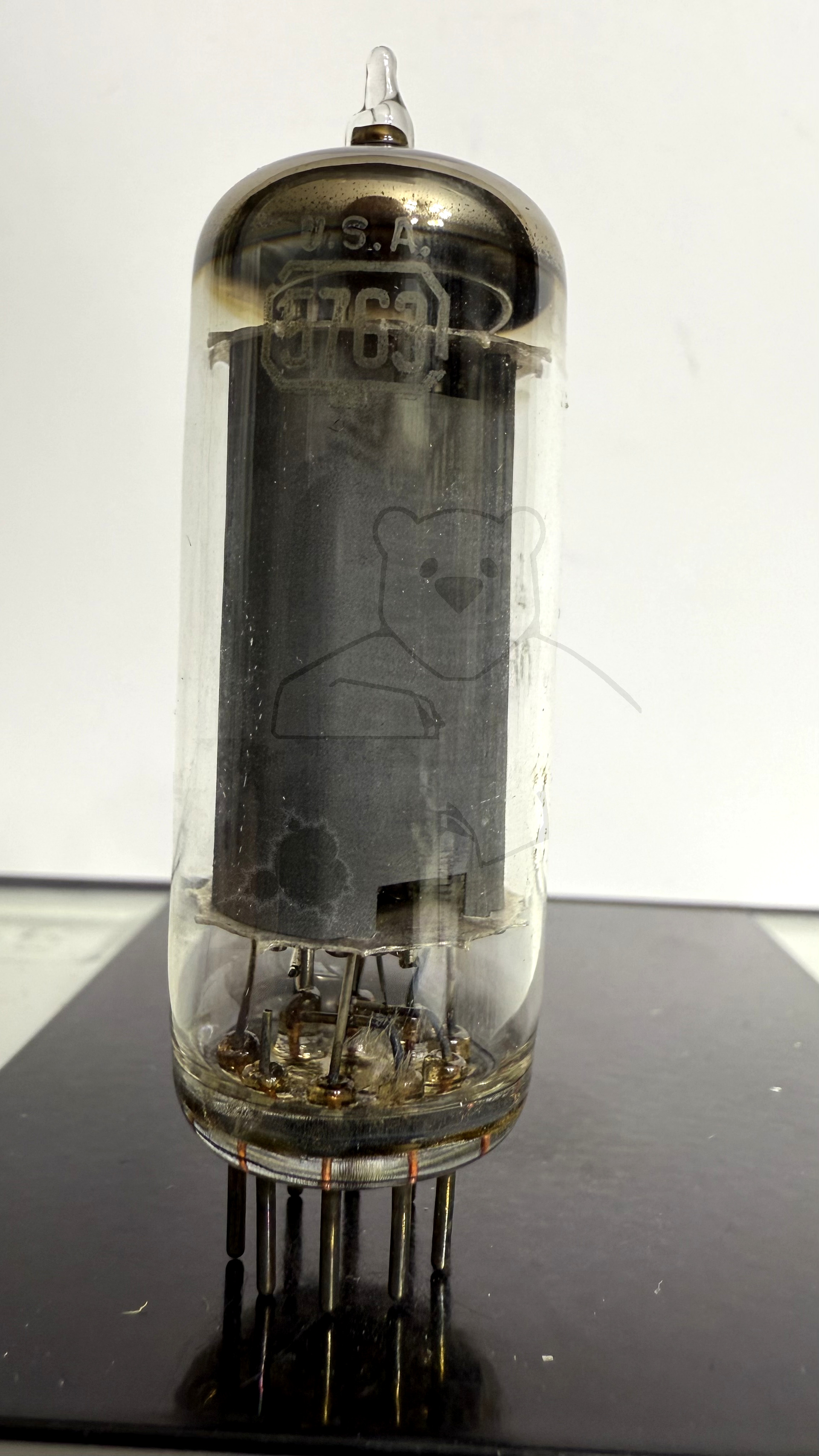

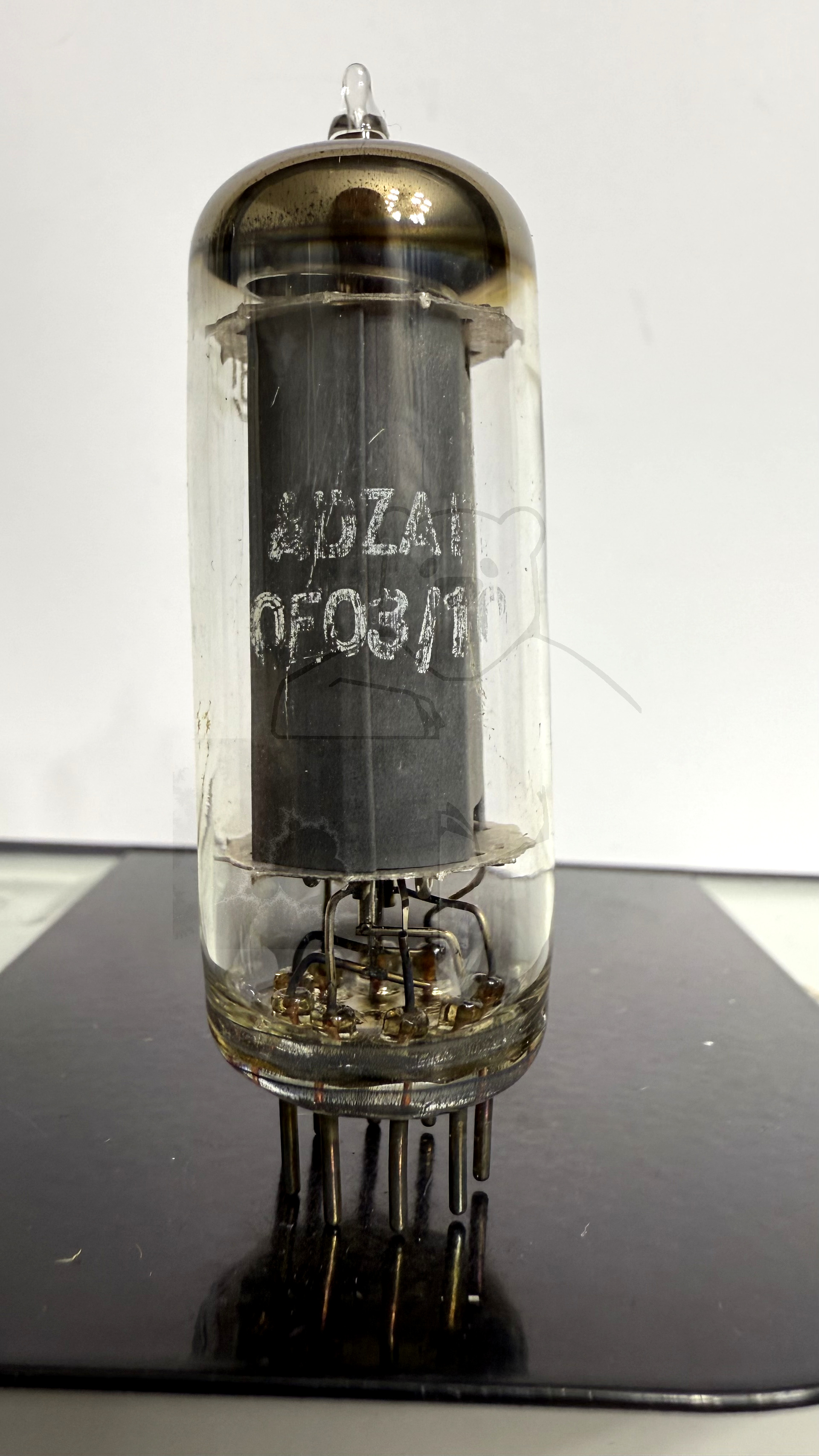

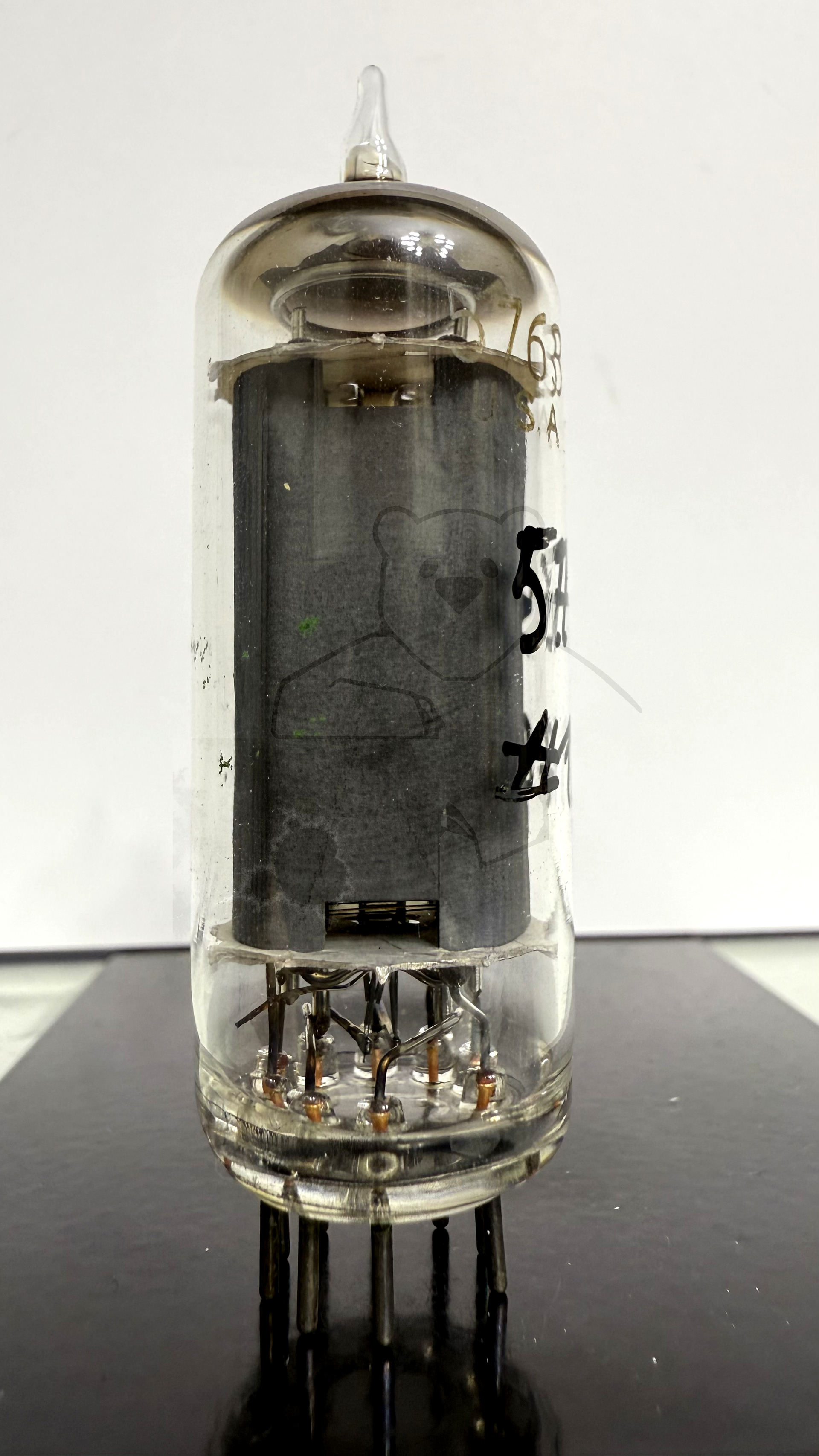

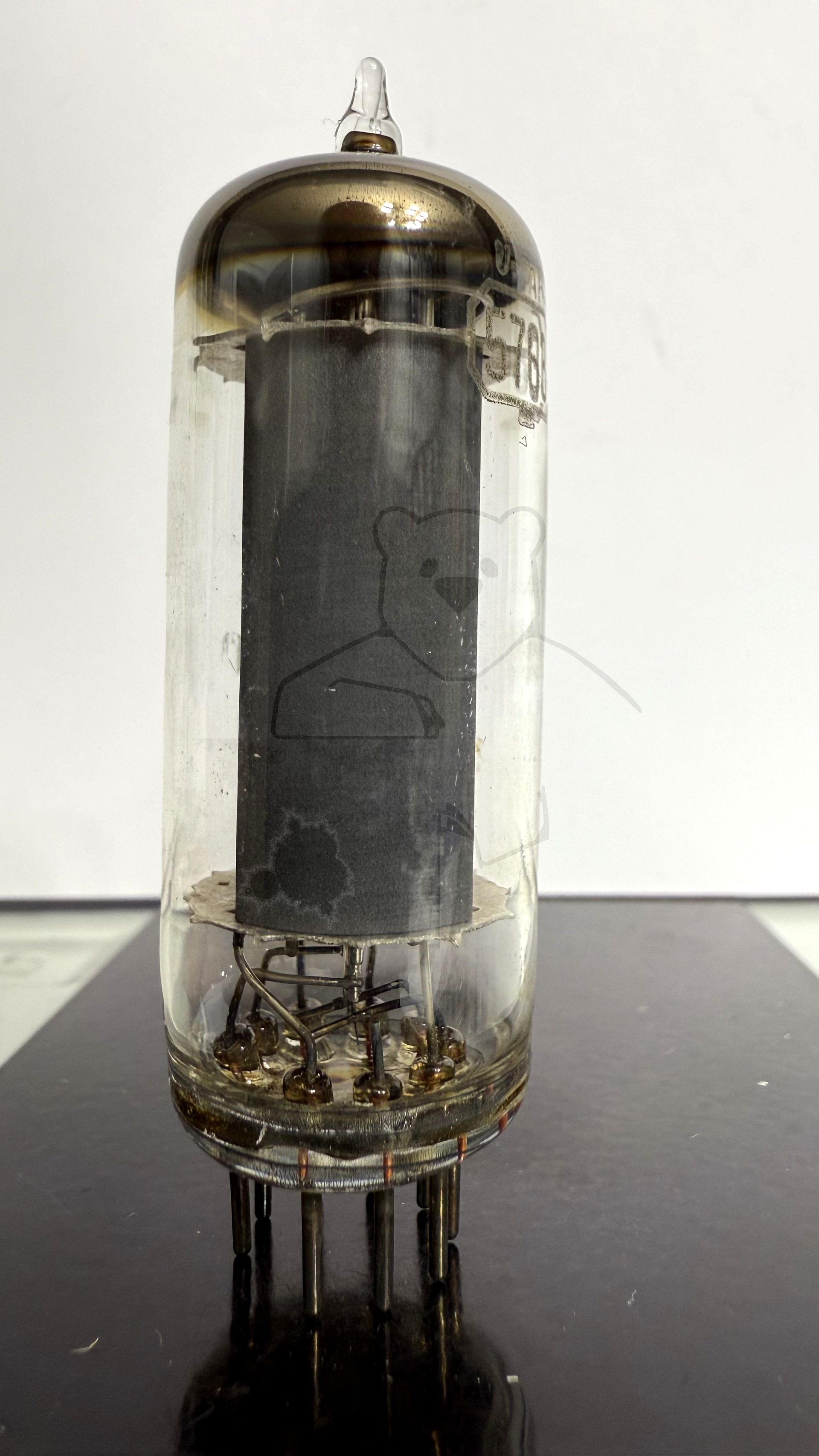

Daten und Bilder der Röhre: 5763

🔎 Beschreibung der Röhre: 5763

Name	5763
Vergleichsname	QE03/190
Heizspannung (Volt)	6
Heizstrom (Ampère)	0,75
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:47:12

🔎 Beschreibung der Systeme für die Röhre: 5763

	System 1
Kathode	7
Gitter 1	8, 9
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

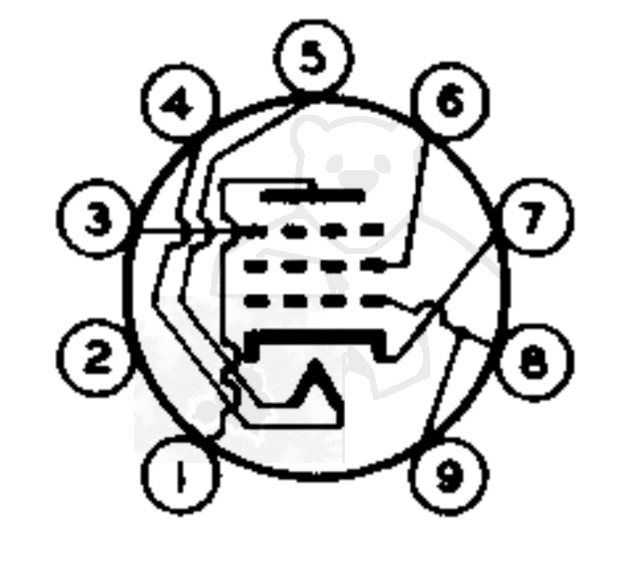

🔎 Sockelschaltung der 5763

Bildquelle: RCA Datenblatt
