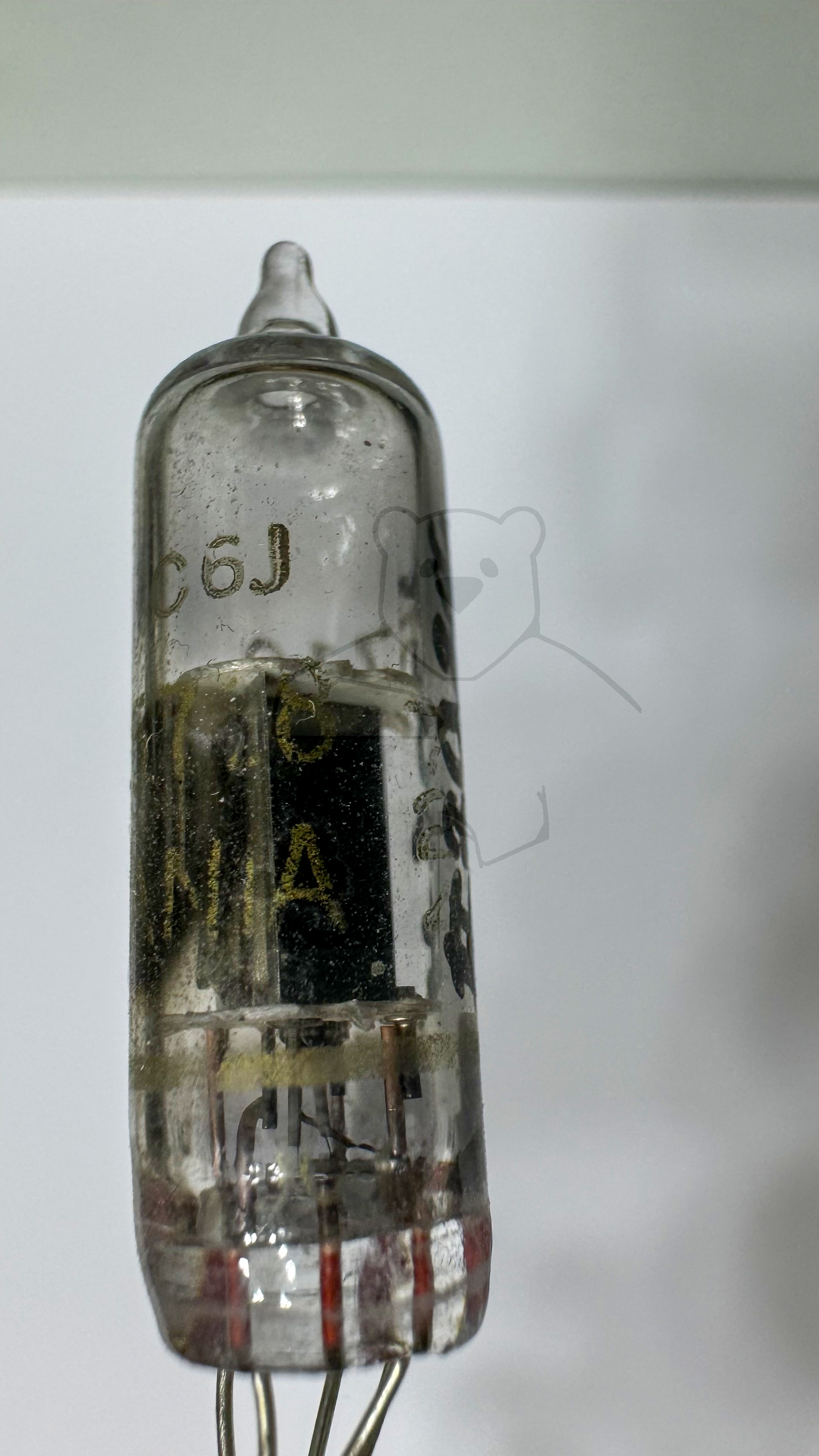

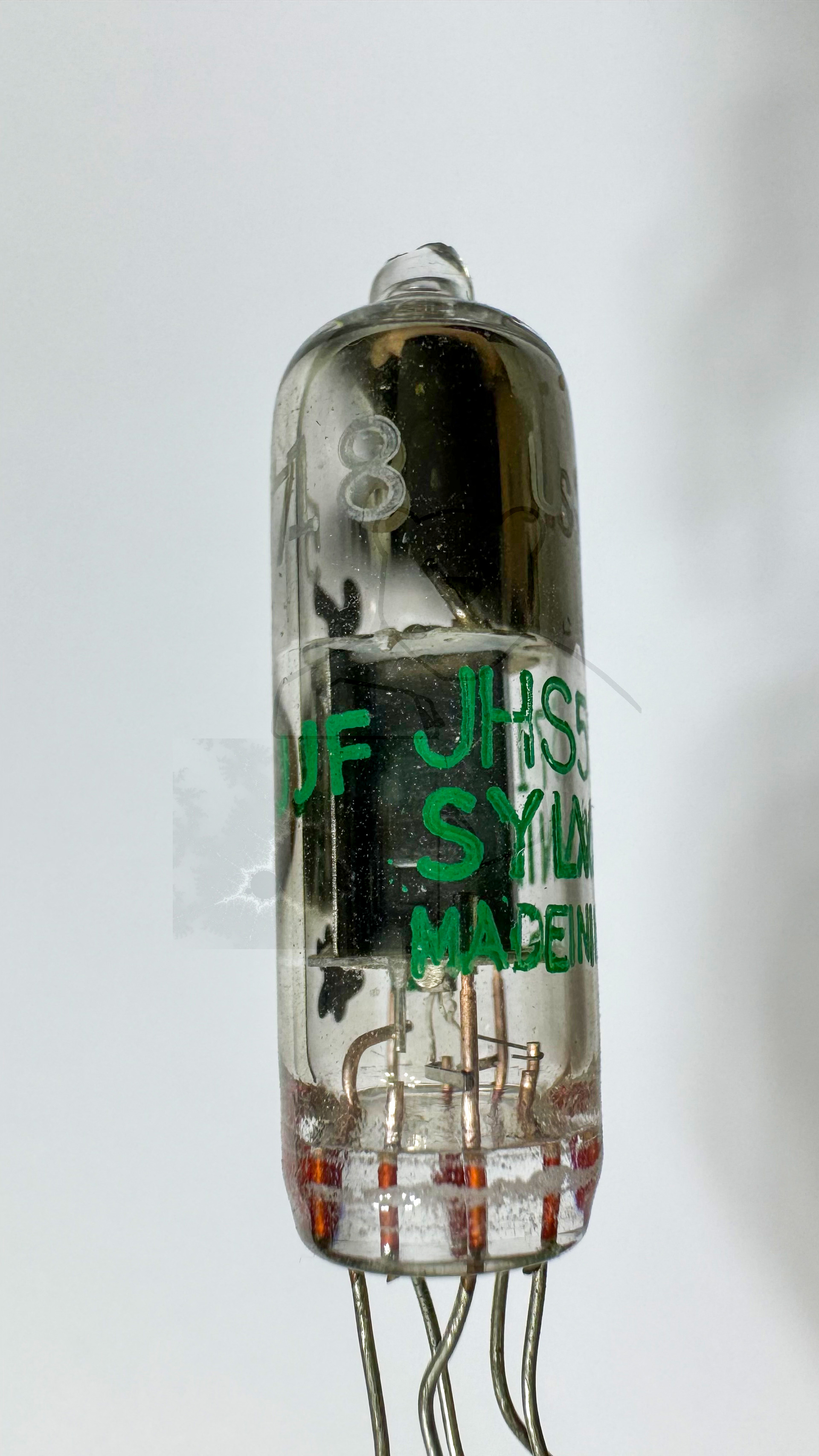

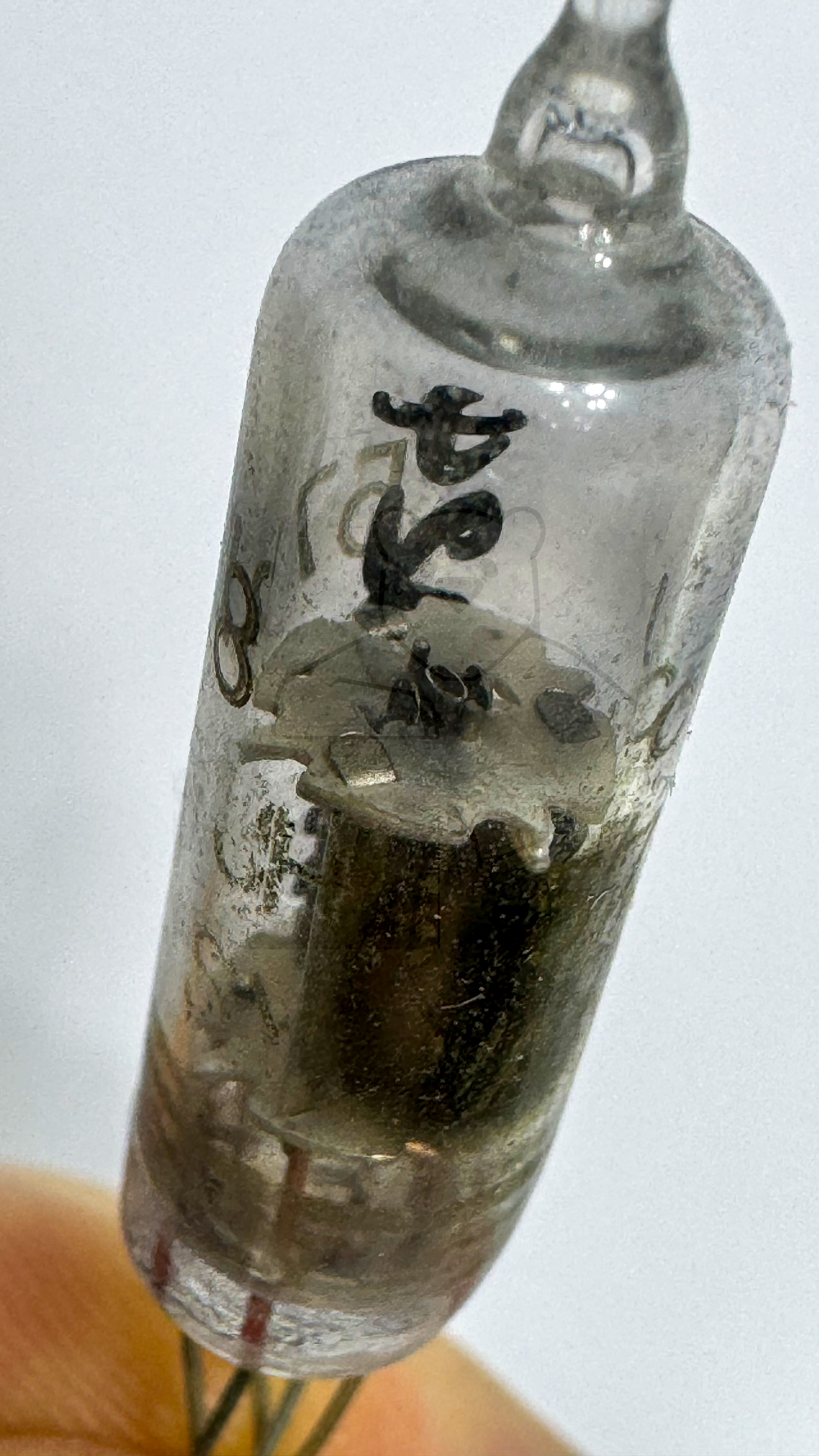

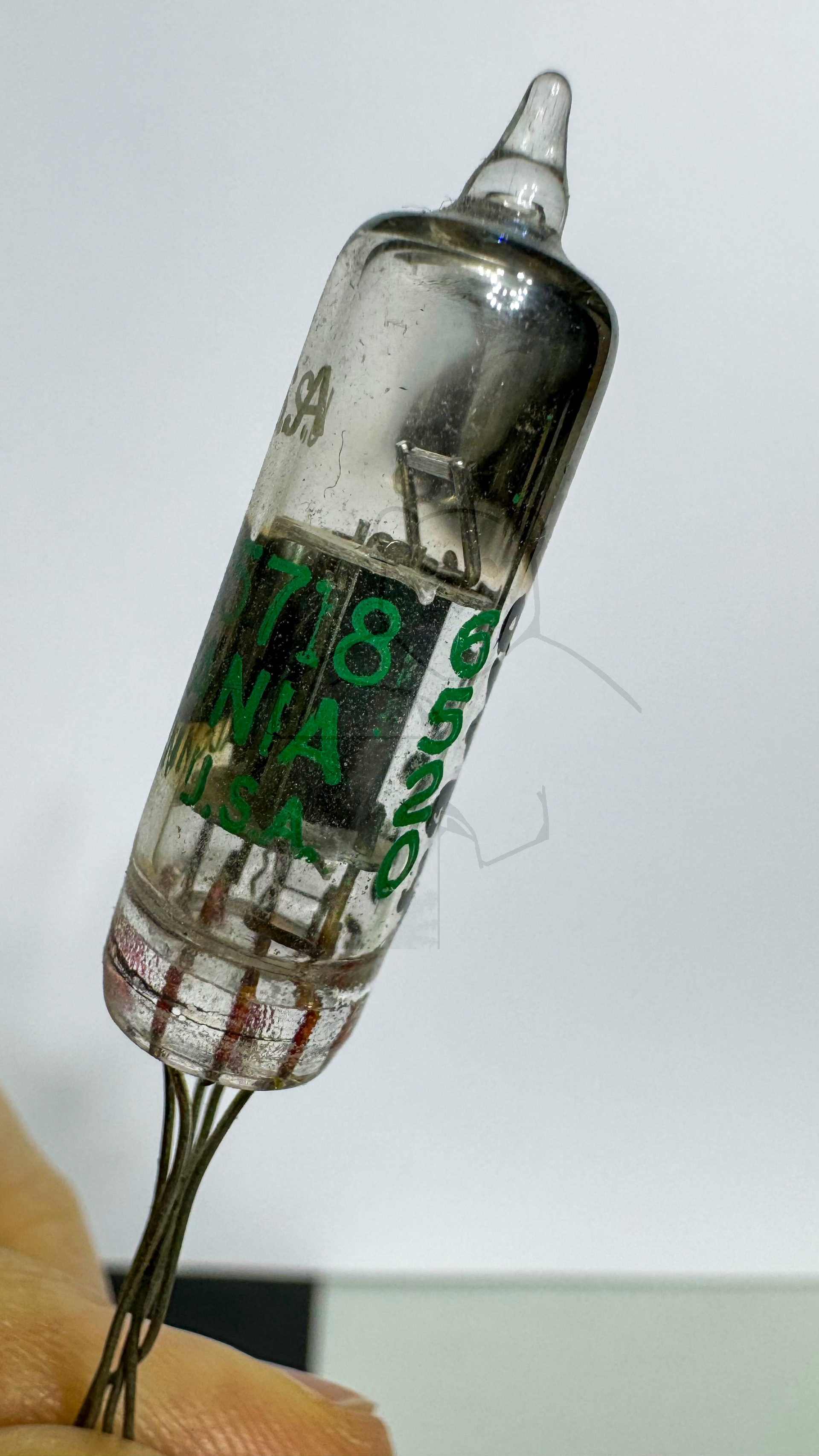

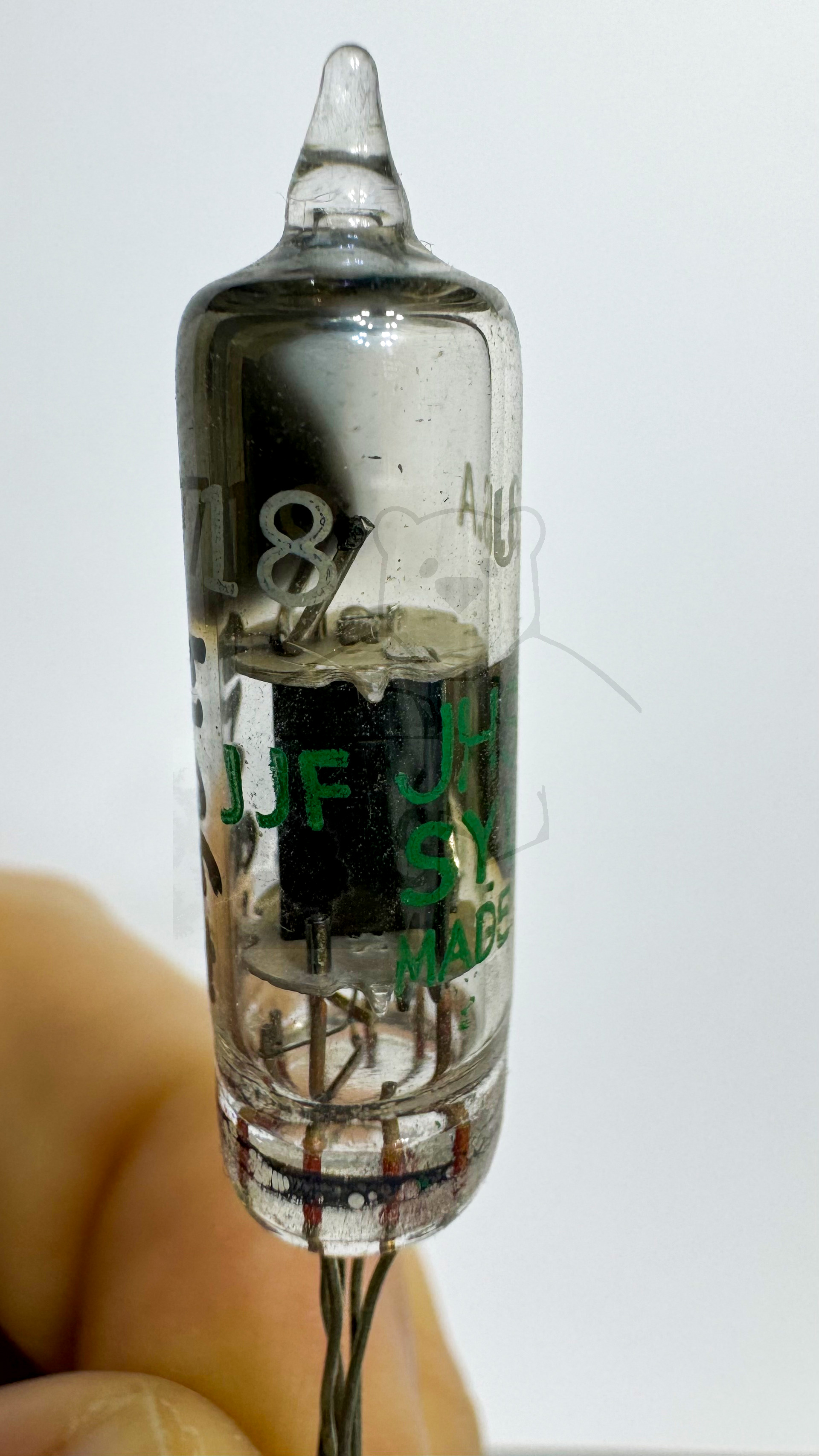

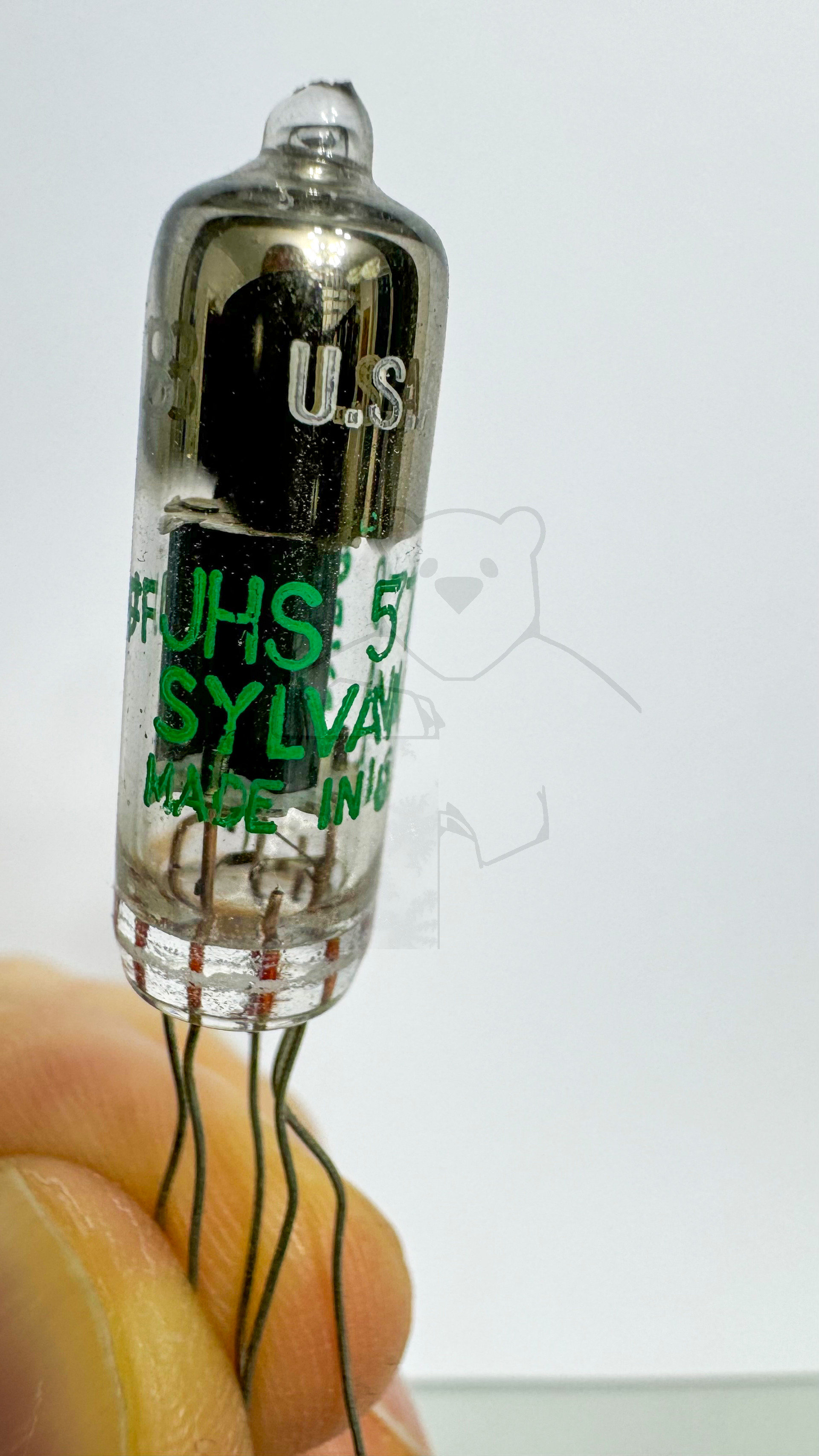

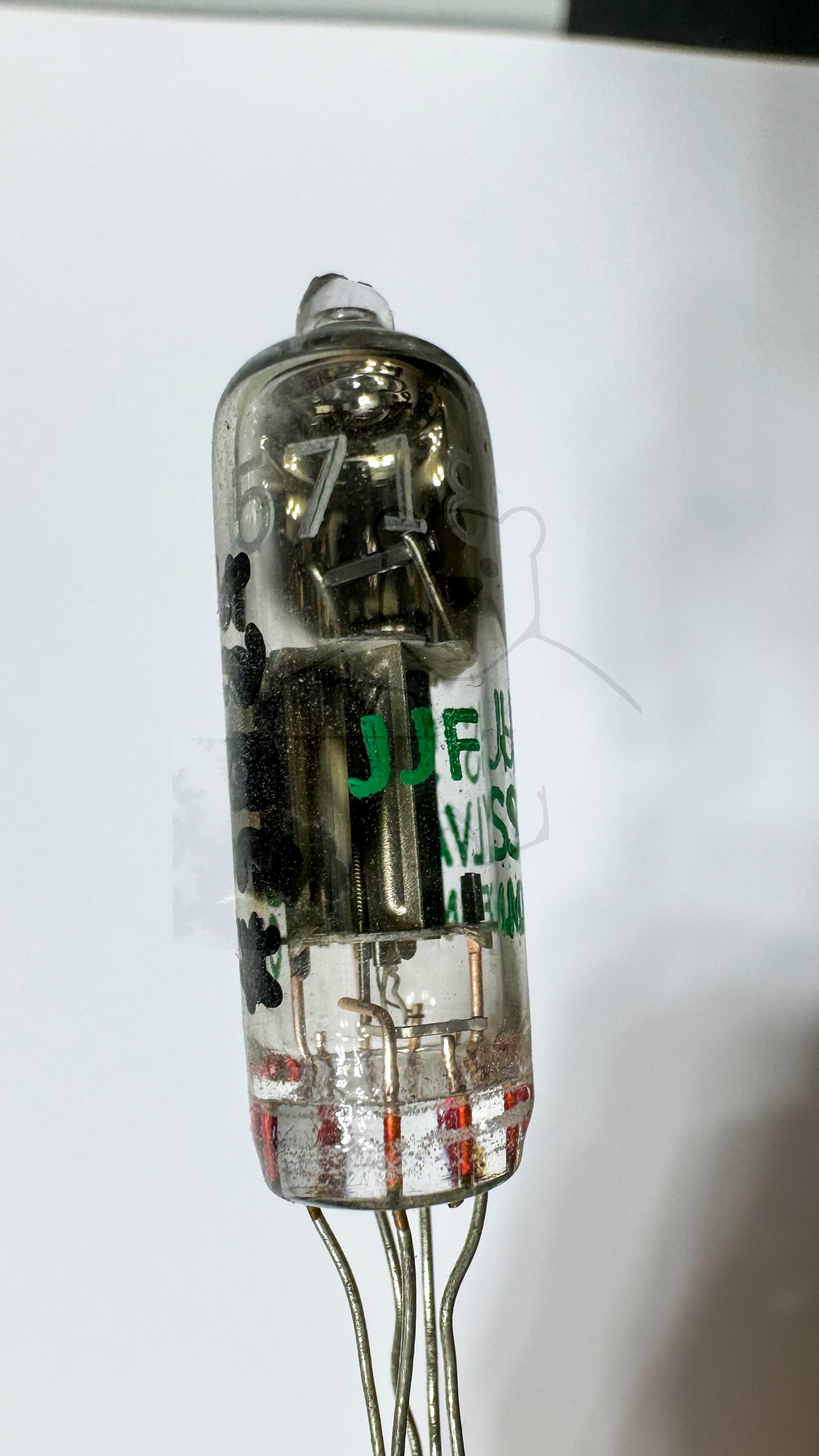

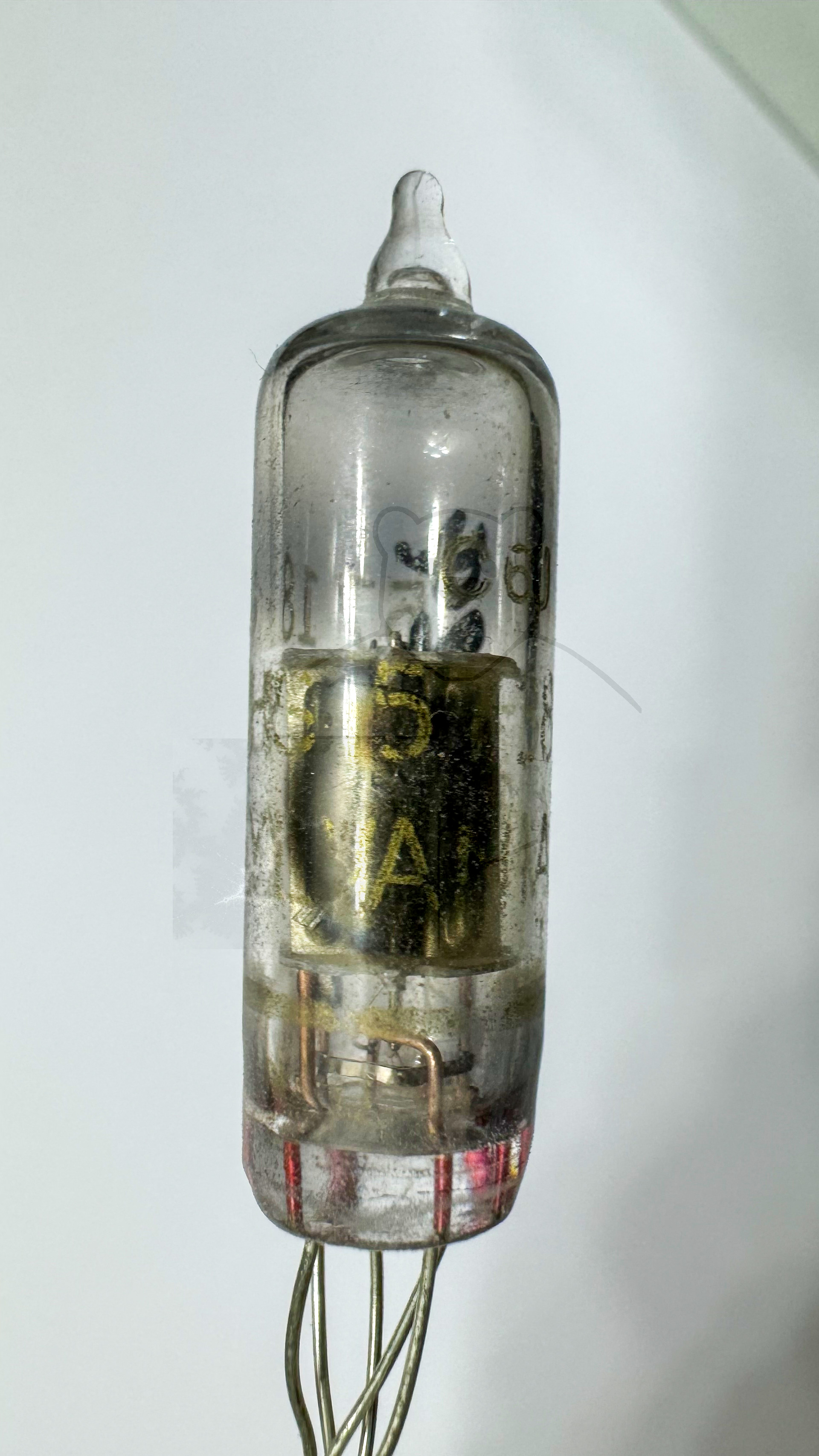

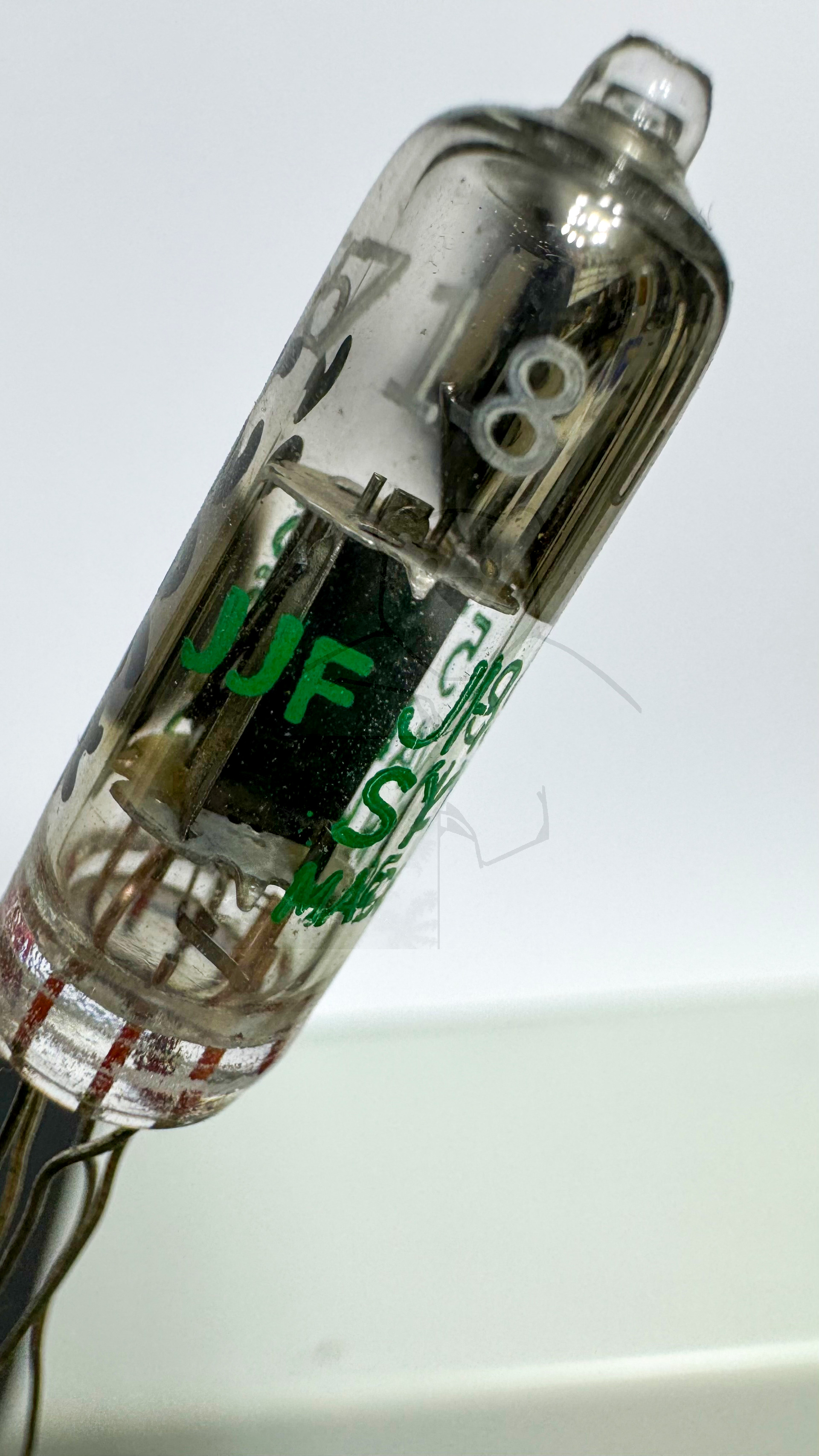

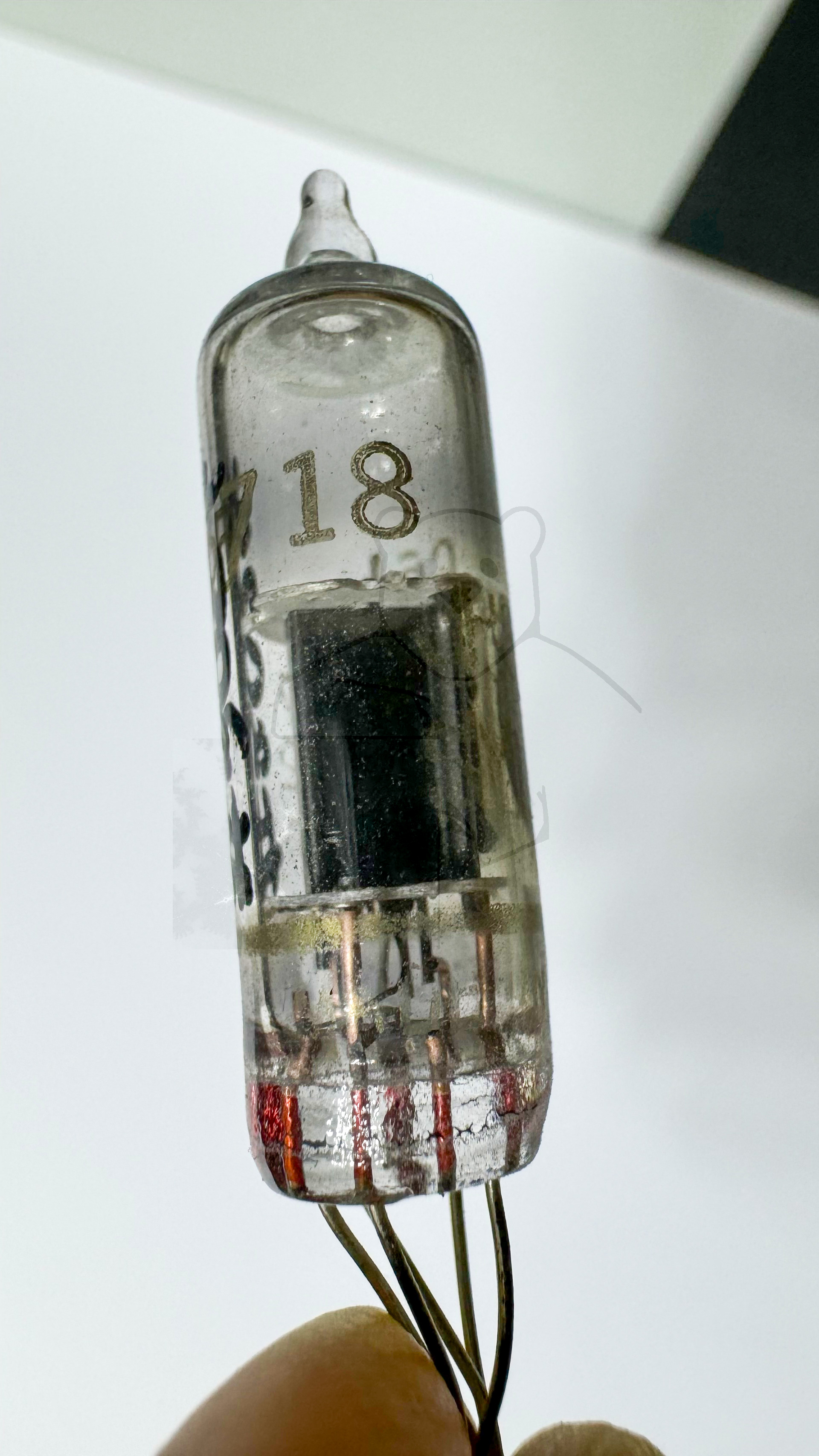

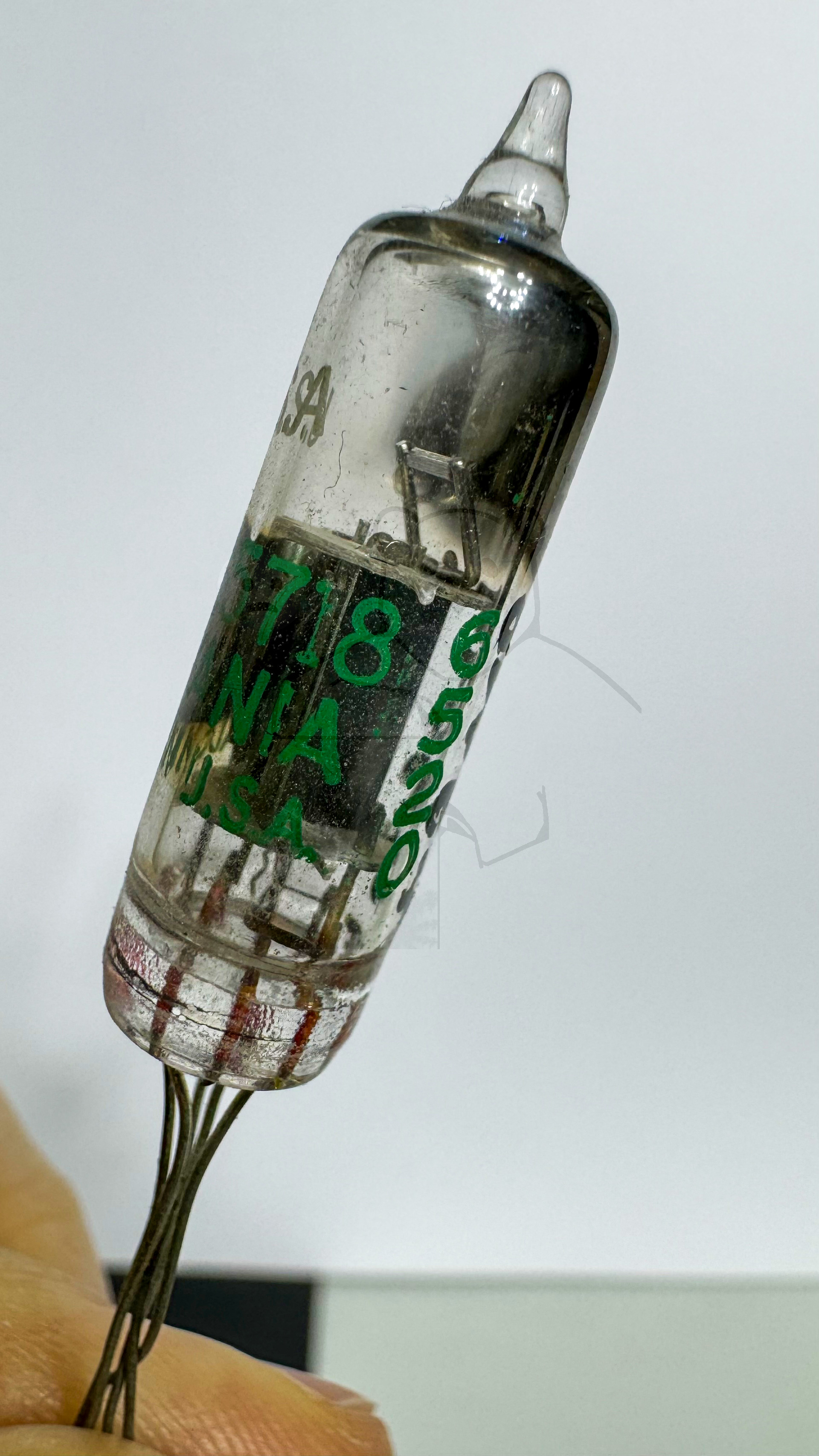

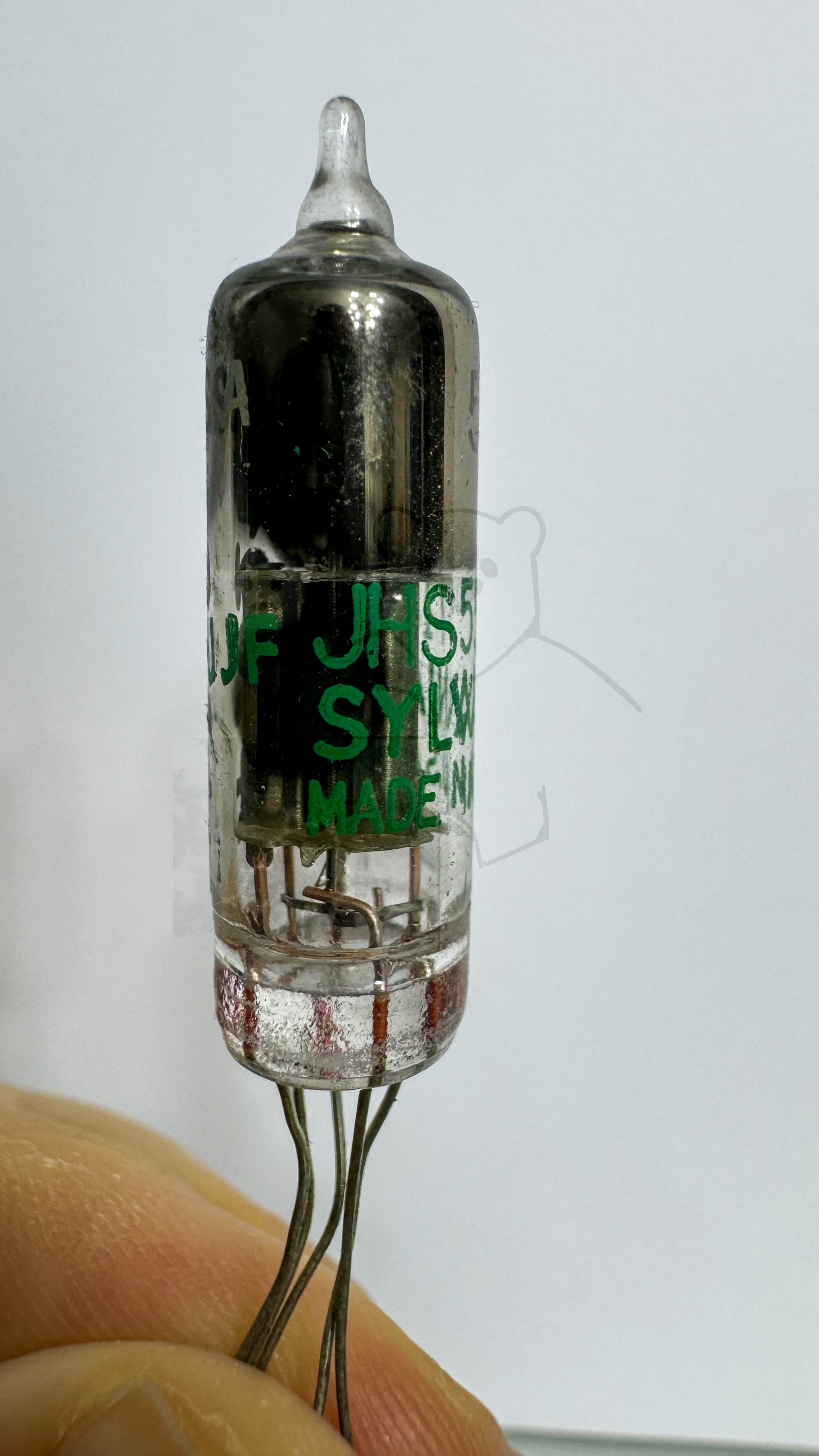

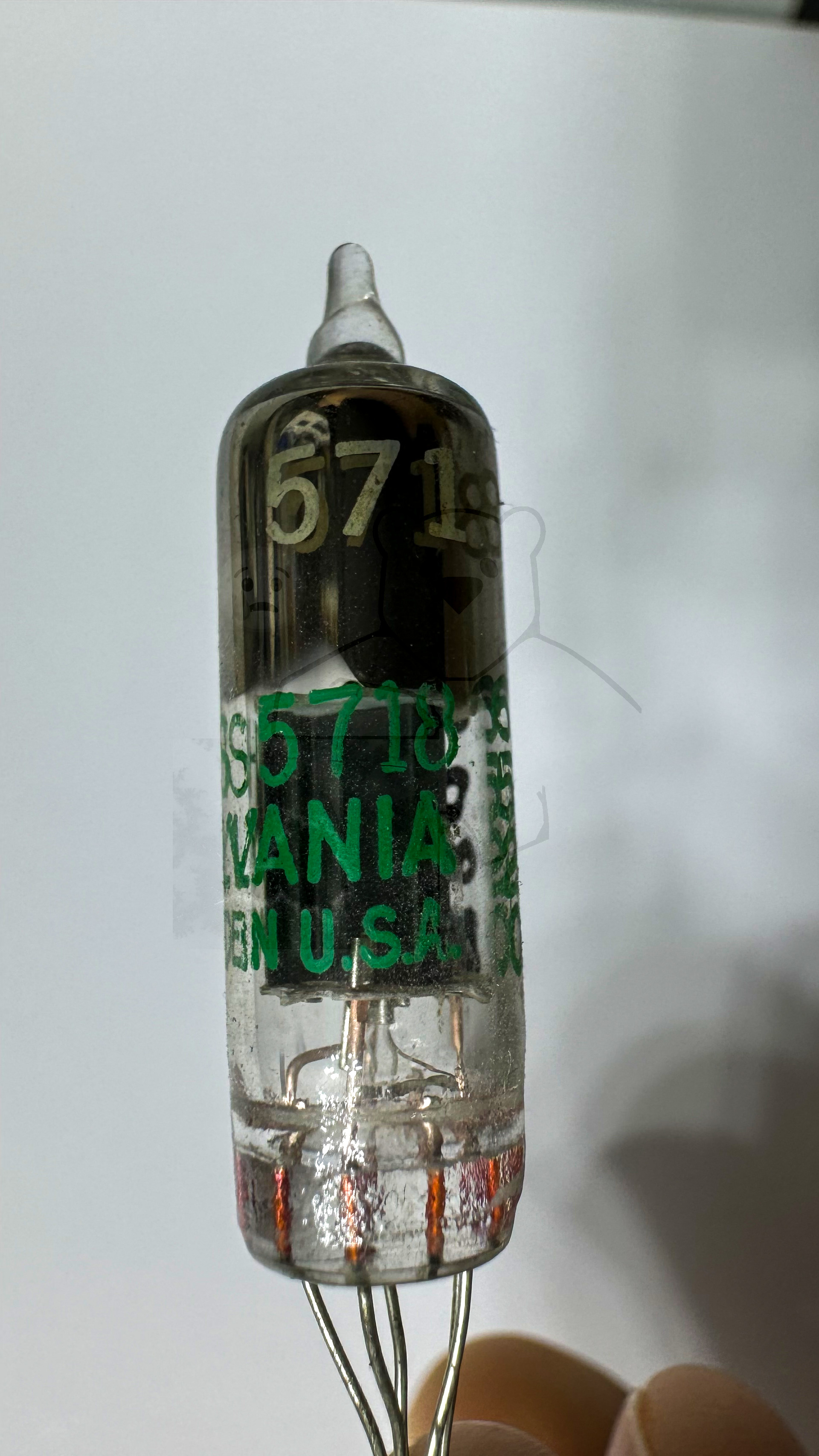

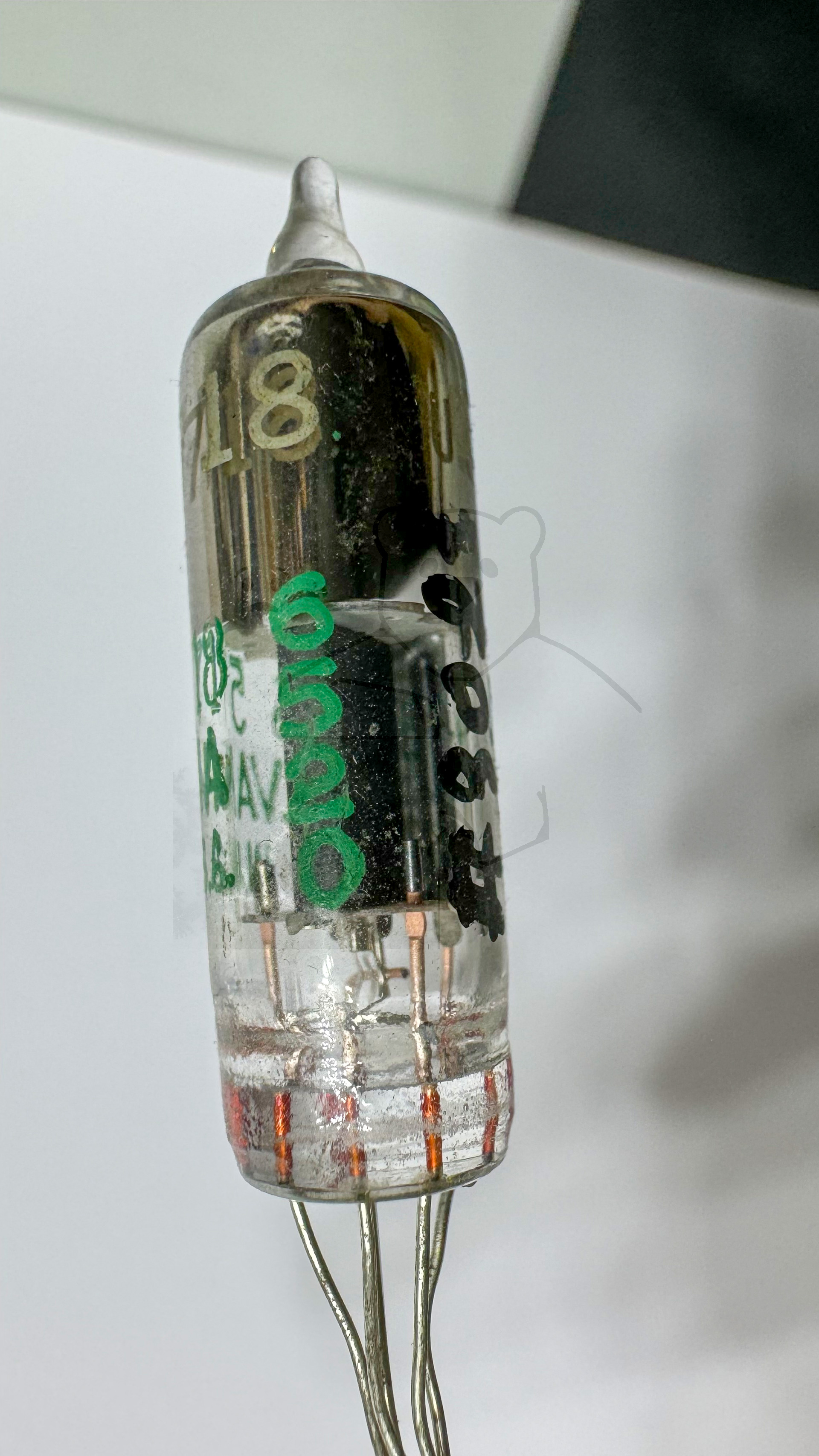

Daten und Bilder der Röhre: 5718

🔎 Beschreibung der Röhre: 5718

Name	5718
Vergleichsname	→ EC71
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:36:39

🔎 Beschreibung der Systeme für die Röhre: 5718

	System 1
Kathode	5
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

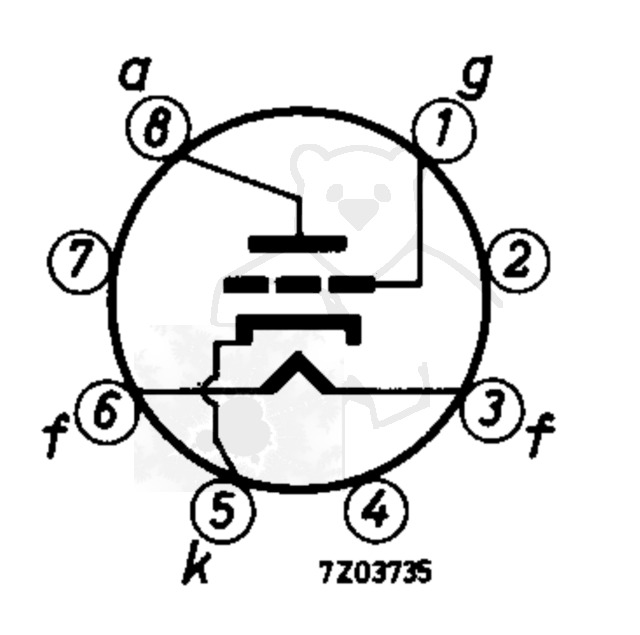

🔎 Sockelschaltung der 5718

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 5718
Datenblatt 5718 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (5935 kB)
Datenblatt 5718 Miniwatt [www.tubedata.info].pdf (458 kB)
Datenblatt 5718 Mullard [www.tubedata.info].pdf (280 kB)
Datenblatt 5718 Philips.pdf (218 kB)
Datenblatt 5718 RCA Version 1 [www.tubedata.info].pdf (470 kB)
Datenblatt 5718 RCA Version 2 [www.tubedata.info].pdf (423 kB)
Datenblatt 5718 Sylvania [www.tubedata.info].pdf (829 kB)
Datenblatt 5718 Tung-Sol [www.tubedata.info].pdf (353 kB)
Datenblatt 5718 Valvo.pdf (125 kB)
