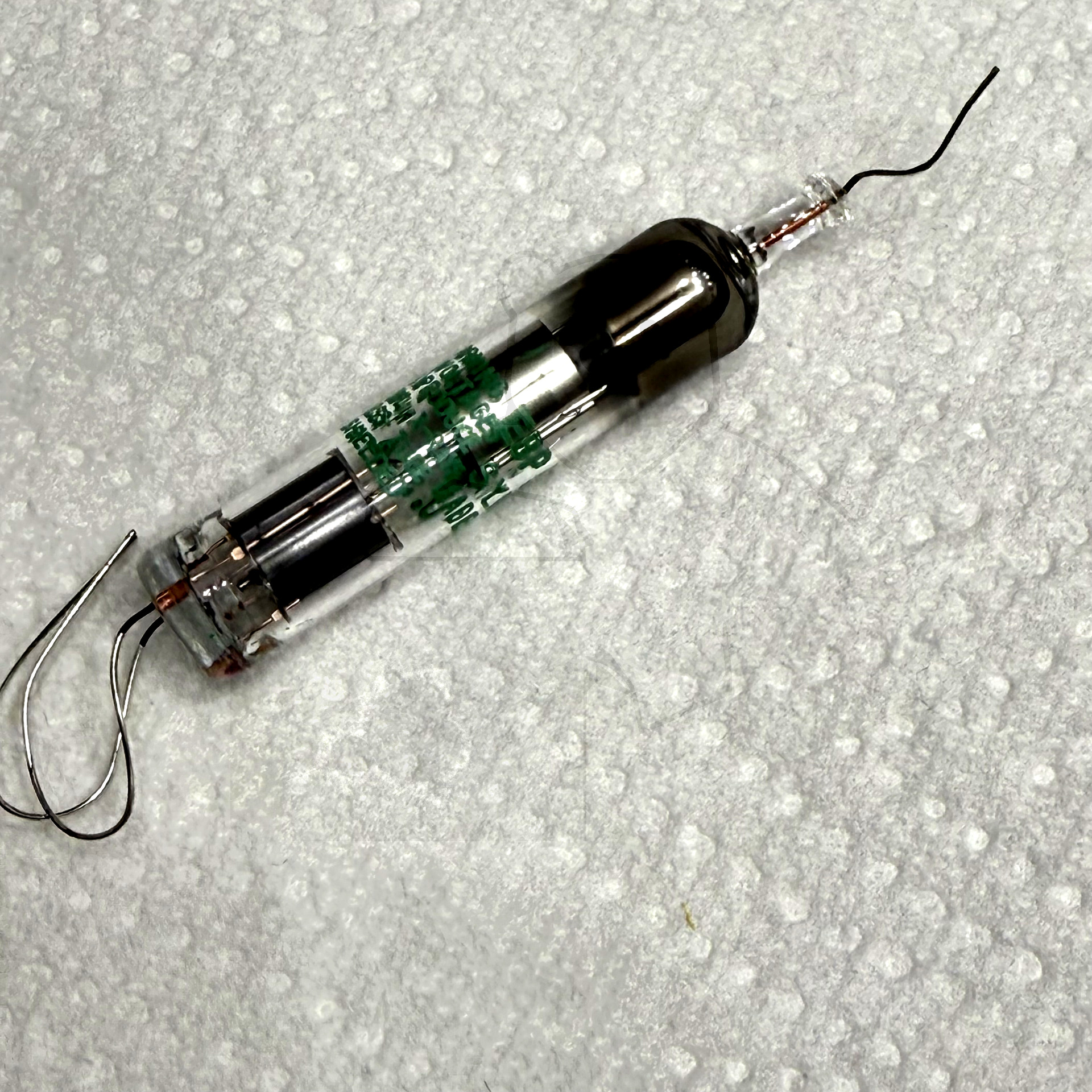

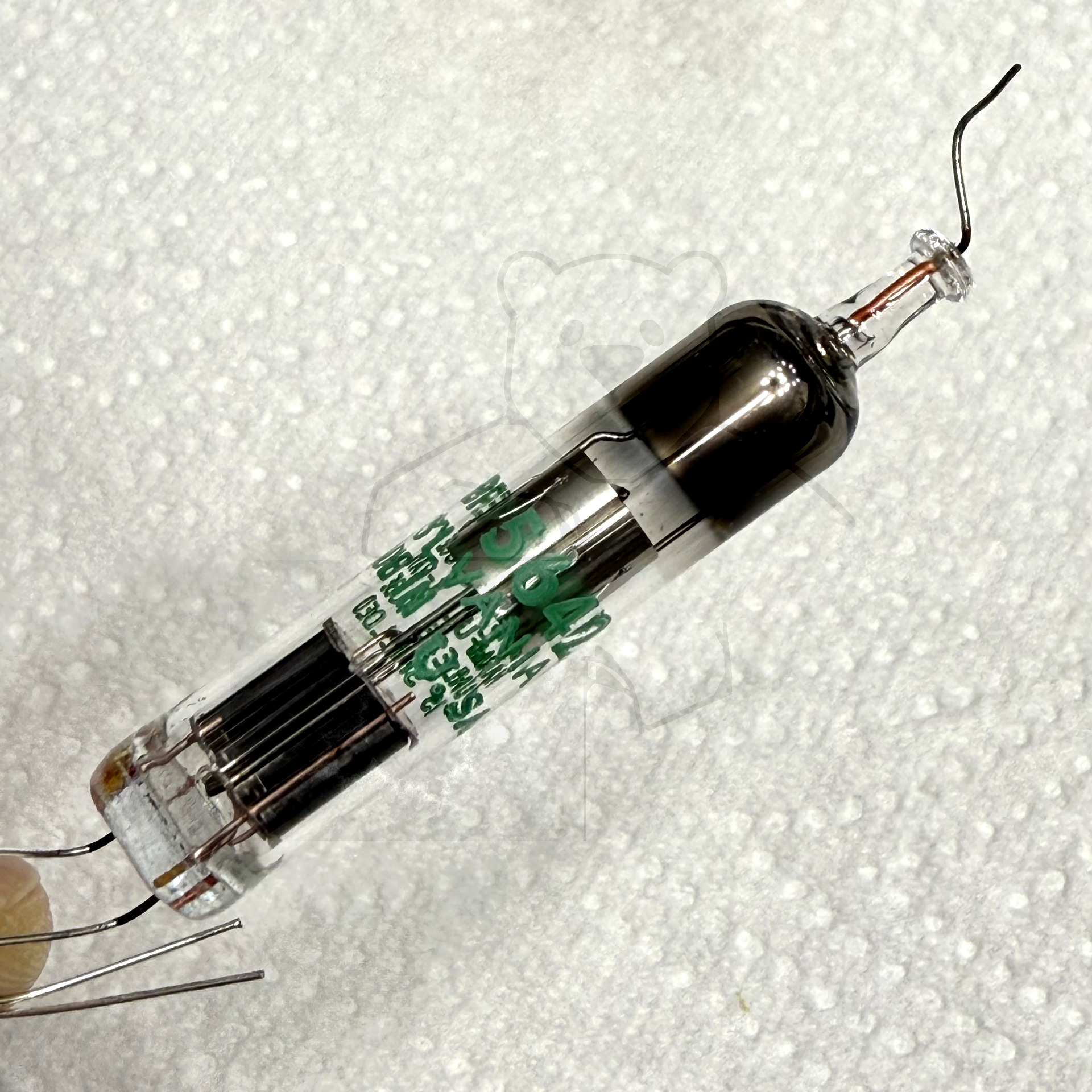

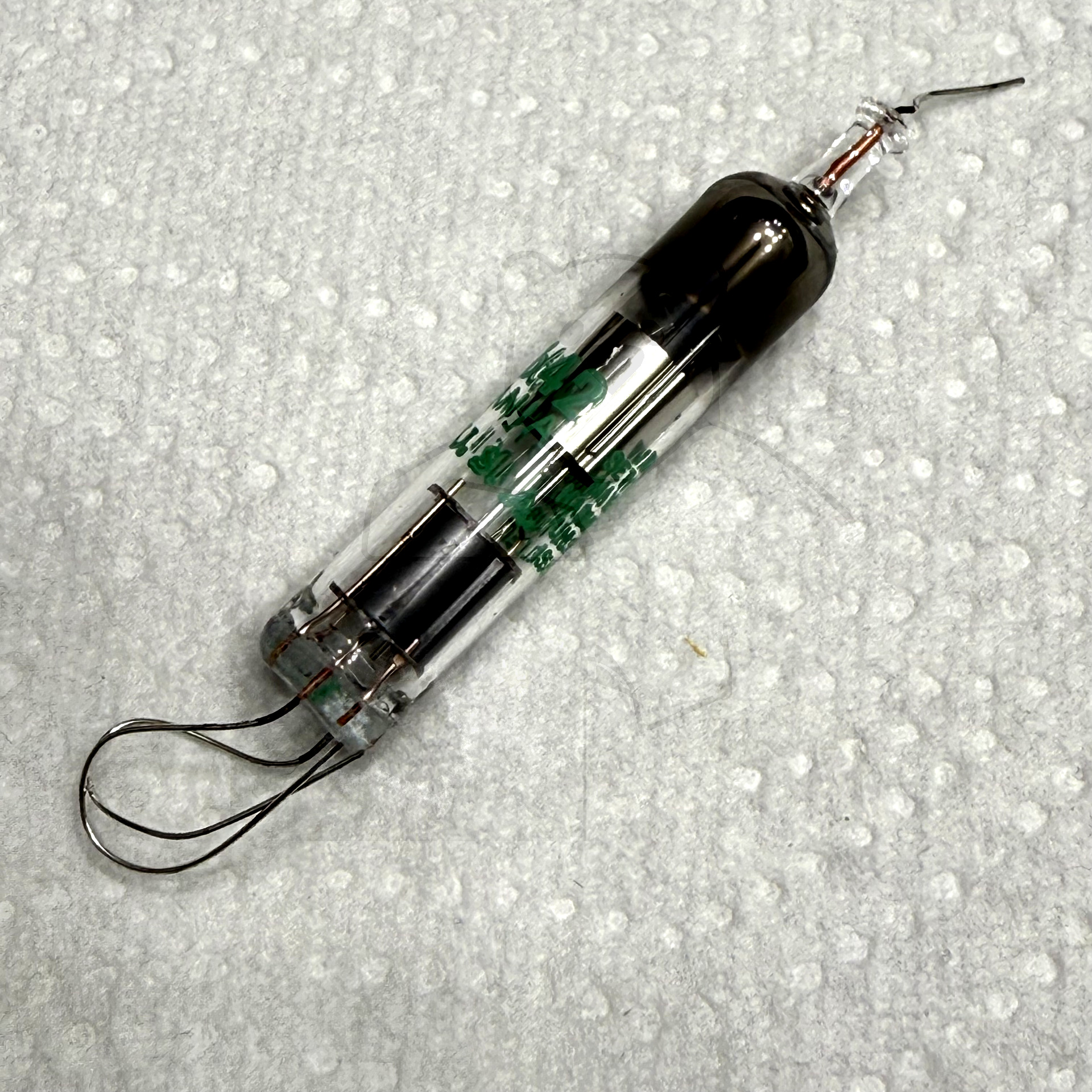

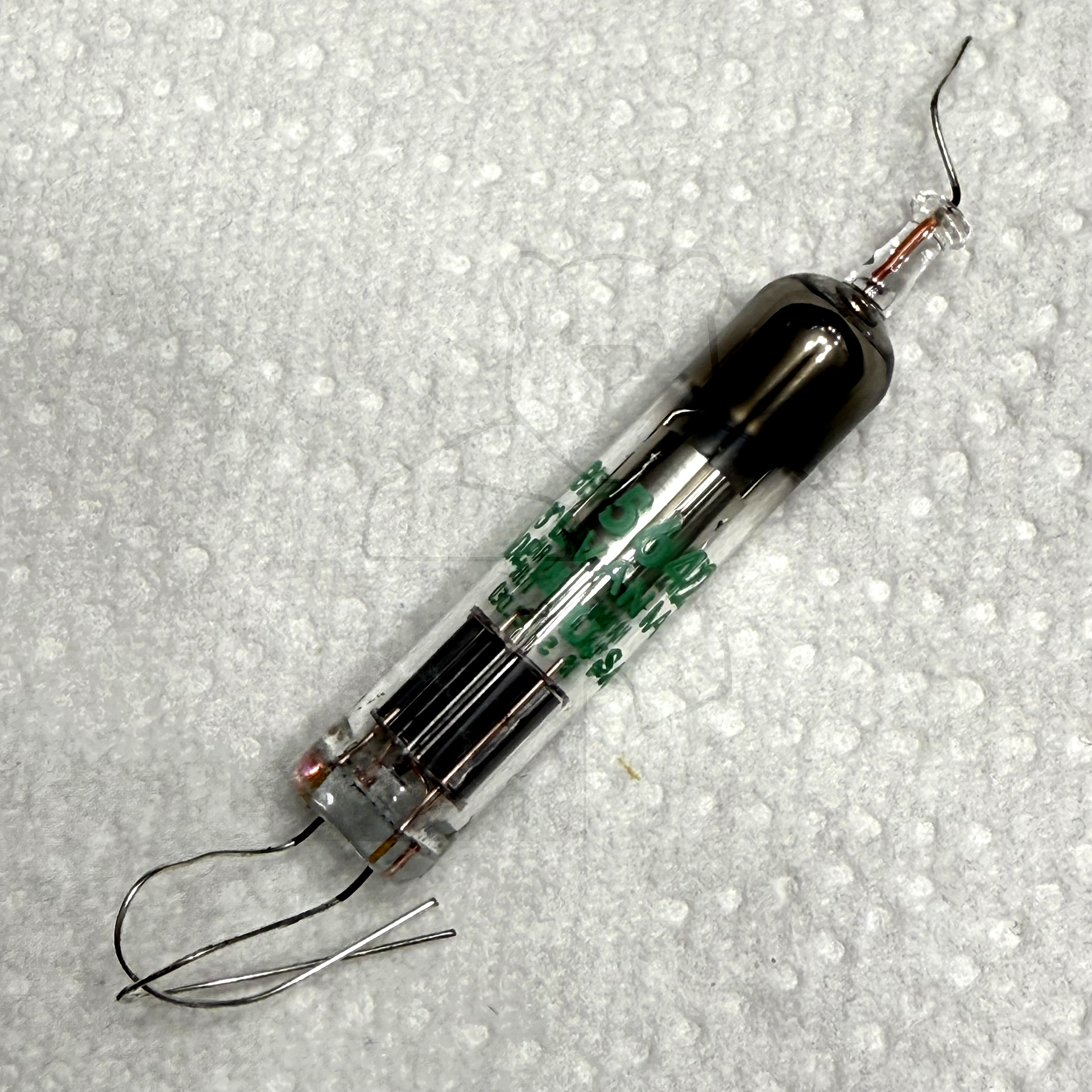

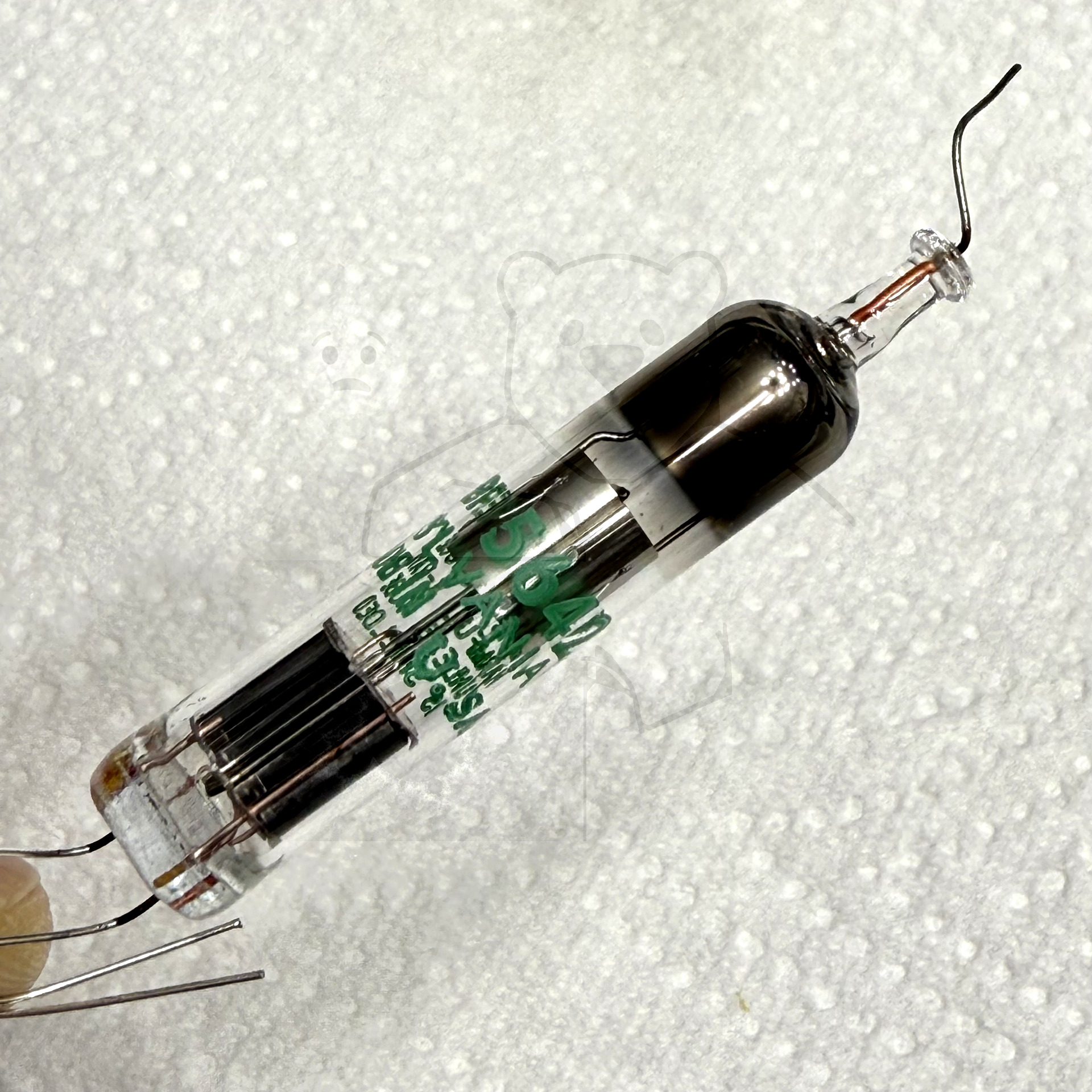

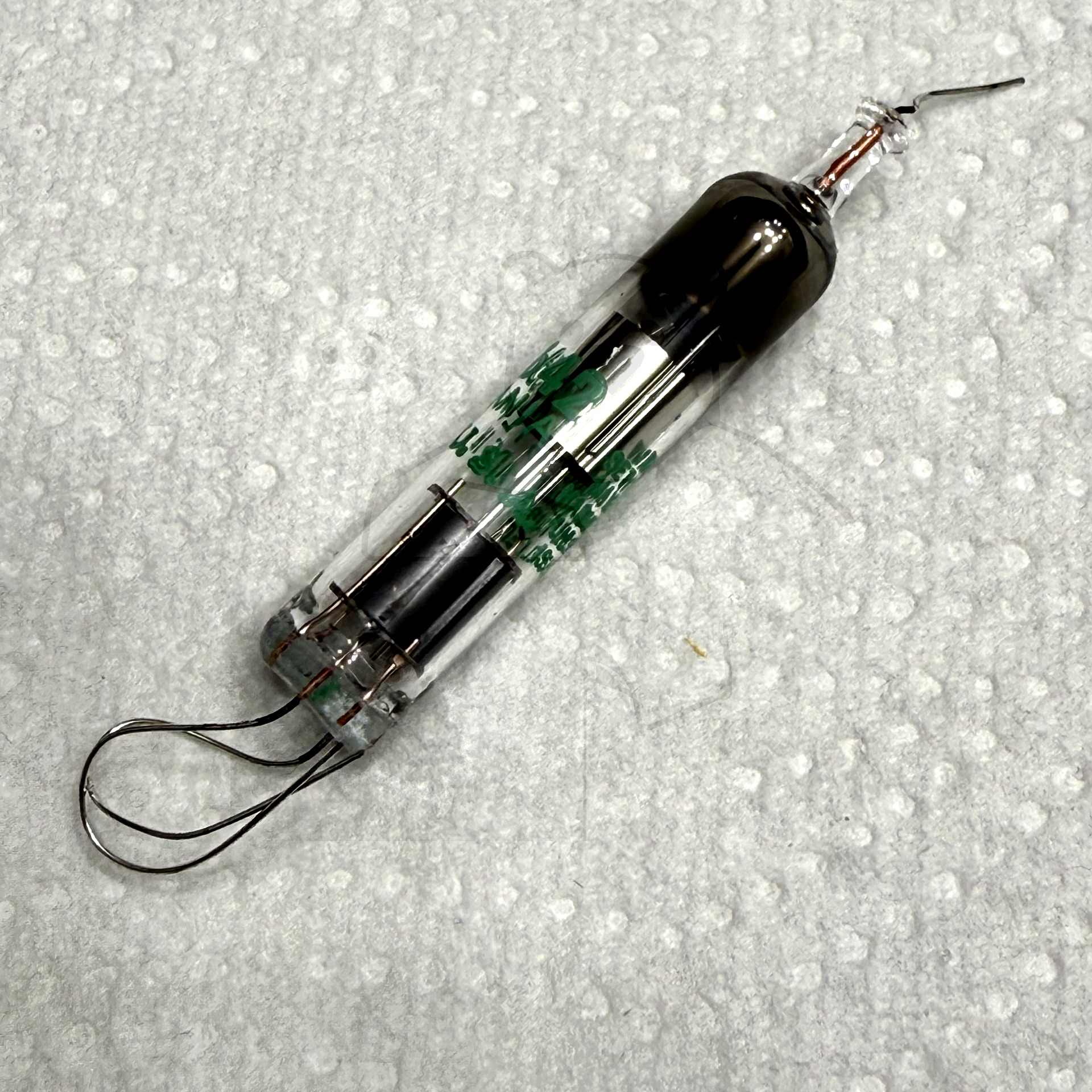

Daten und Bilder der Röhre: 5642

🔎 Beschreibung der Röhre: 5642

Name	5642
Vergleichsname
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:24:20

🔎 Beschreibung der Systeme für die Röhre: 5642

	System 1
Kathode	f
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Drahtanschluß Röhrenspitze
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

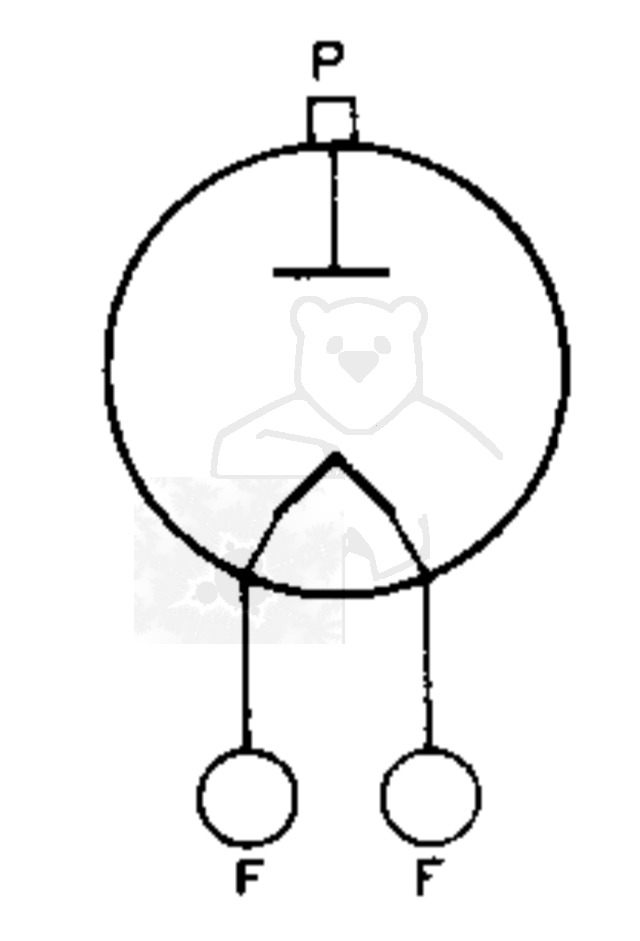

🔎 Sockelschaltung der 5642

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 5642
Datenblatt 5642 Mullard [www.tubedata.info].pdf (66 kB)
Datenblatt 5642 Philips [www.tubedata.info].pdf (45 kB)
Datenblatt 5642 Philips Version 1.pdf (33 kB)
Datenblatt 5642 Philips Version 2.pdf (45 kB)
Datenblatt 5642 RCA [www.tubedata.info].pdf (74 kB)
Datenblatt 5642 Valvo.pdf (13 kB)
Pruefkarte 5642 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (302 kB)
