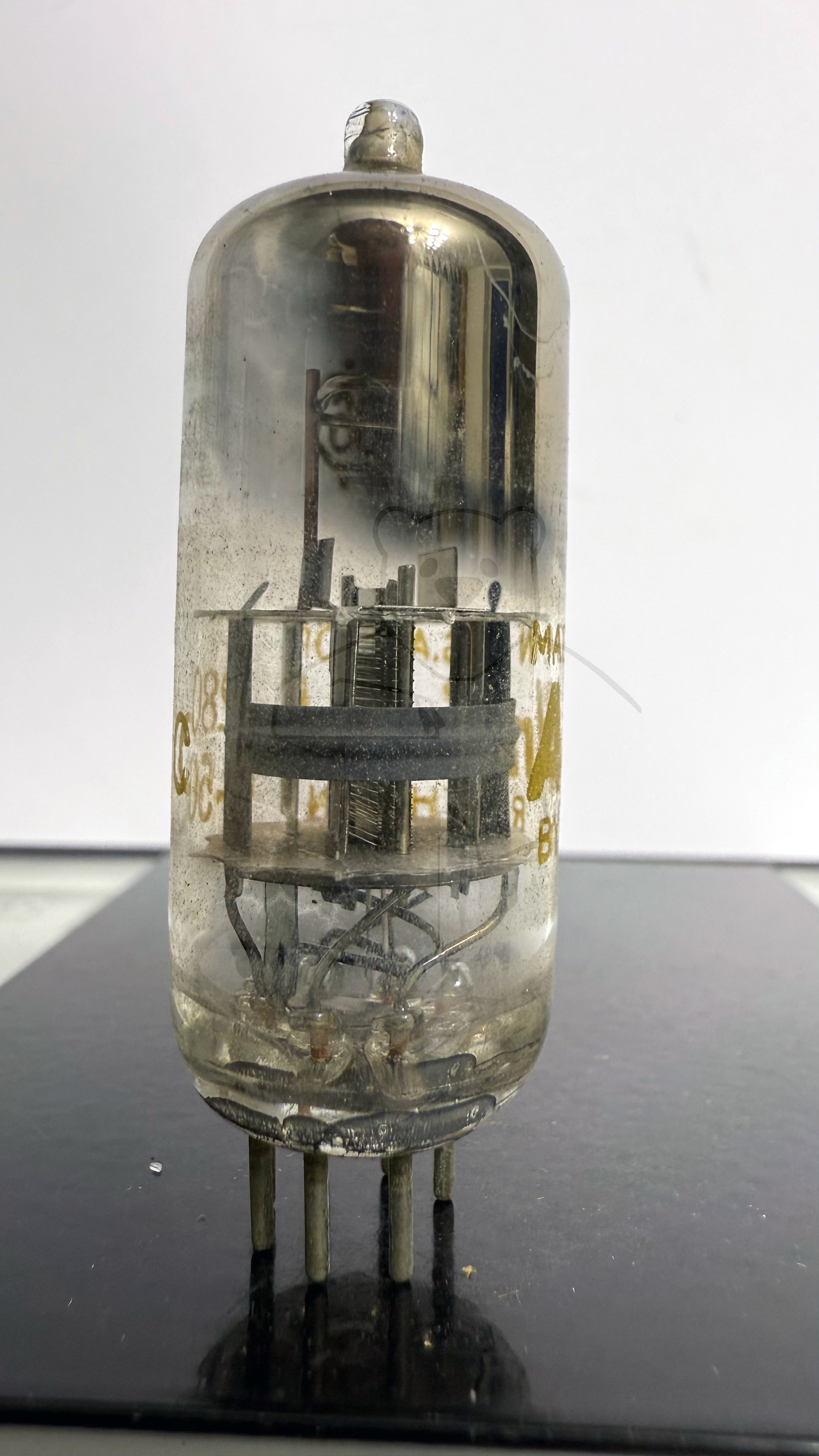

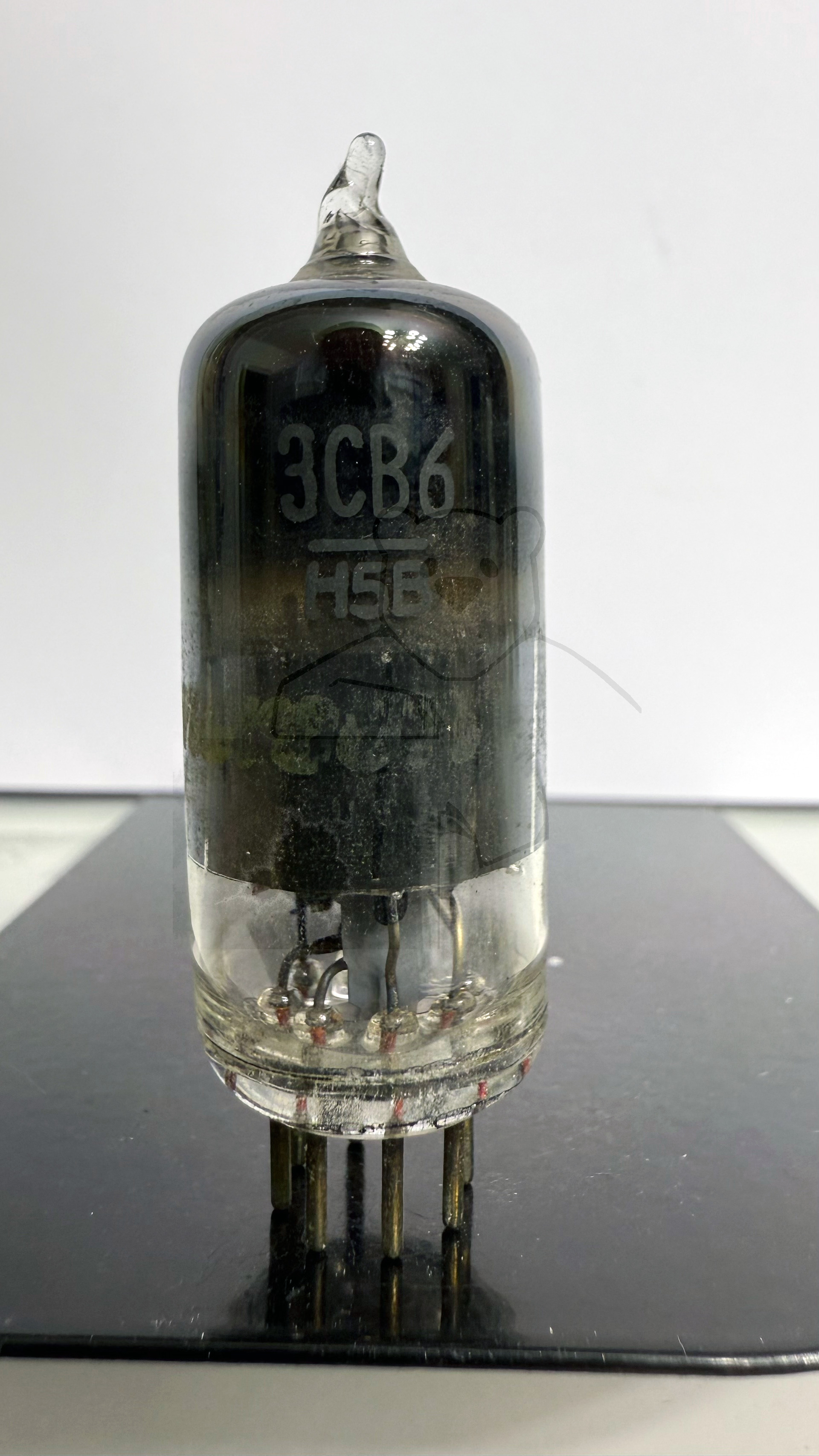

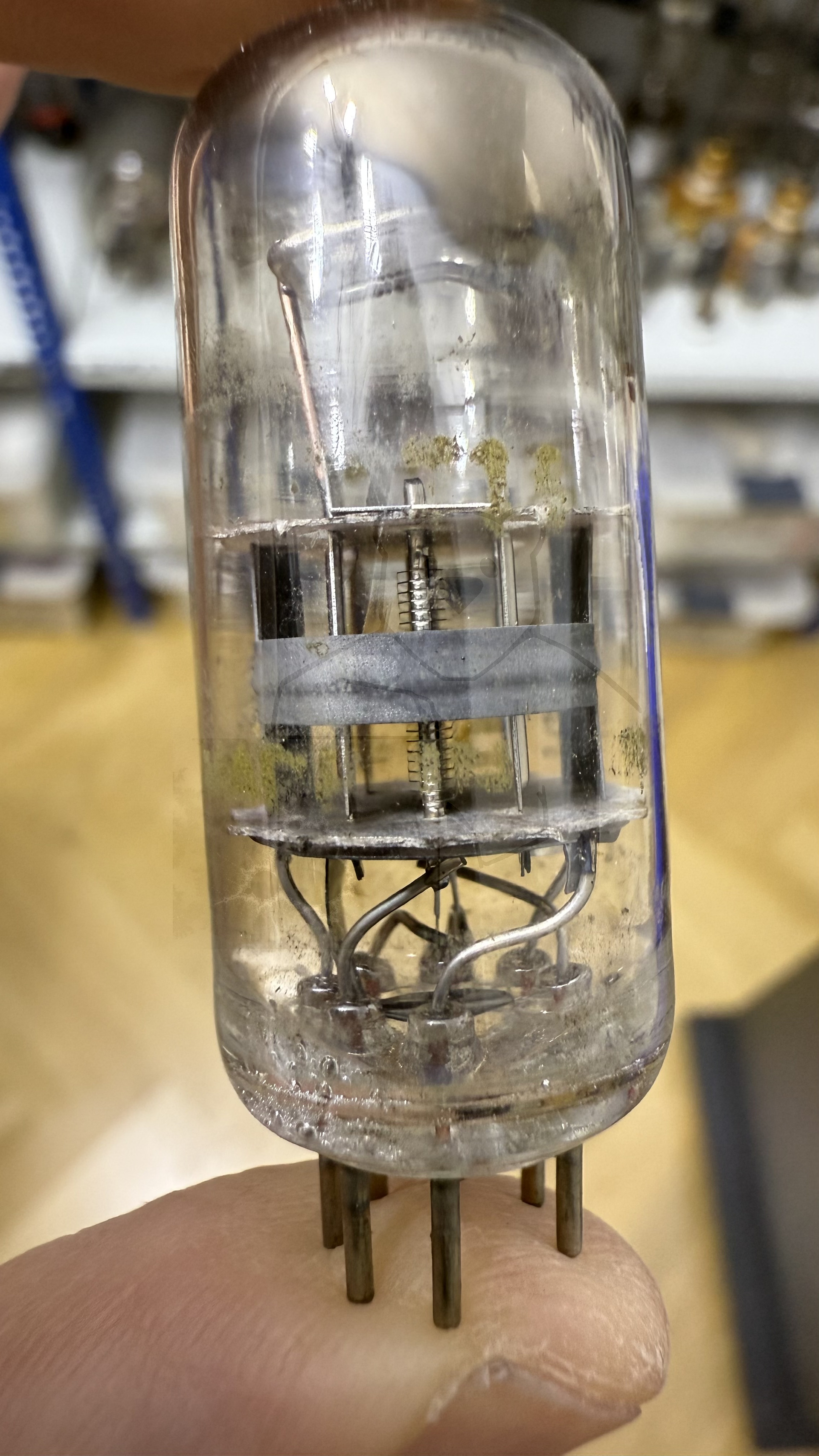

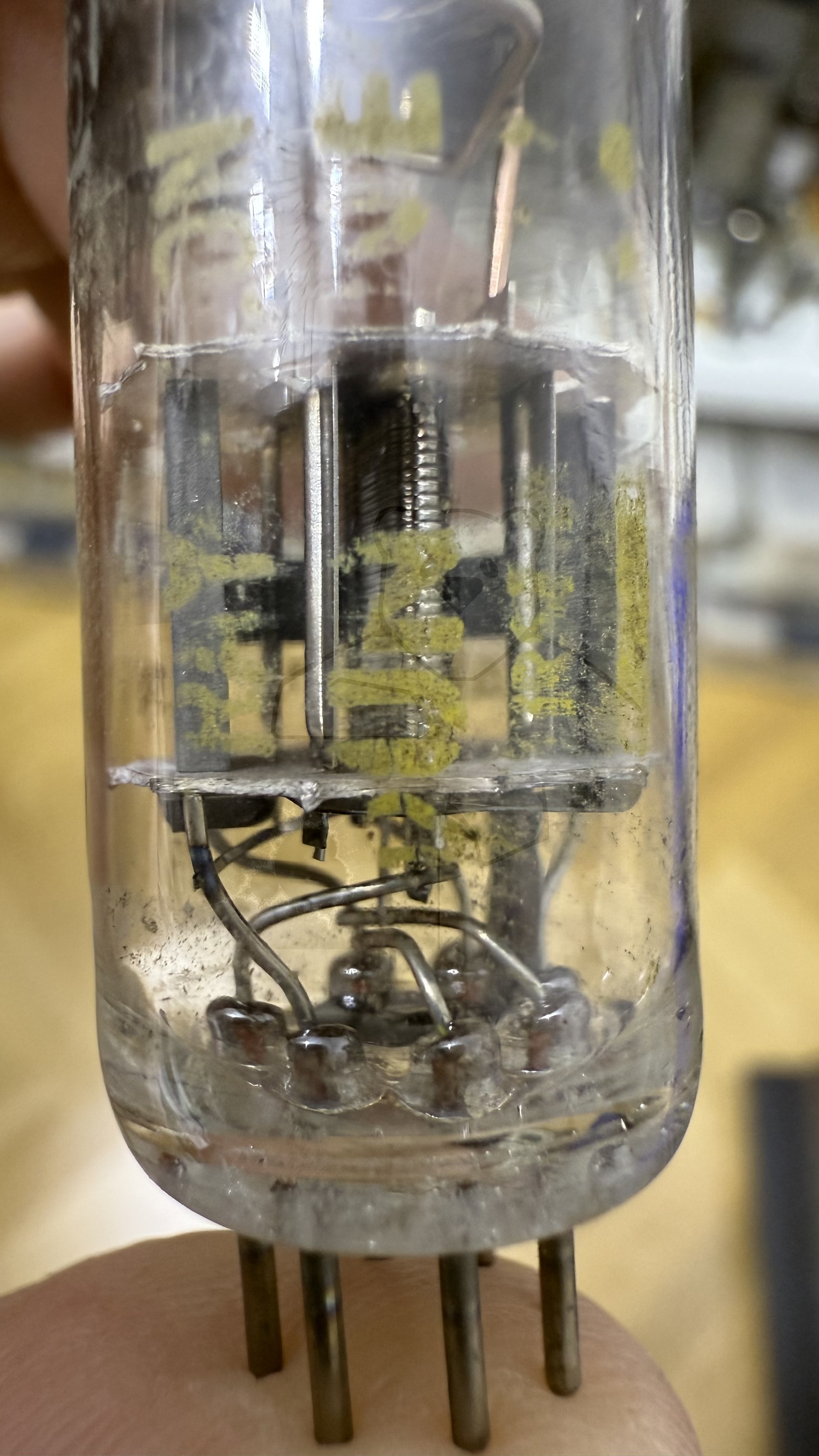

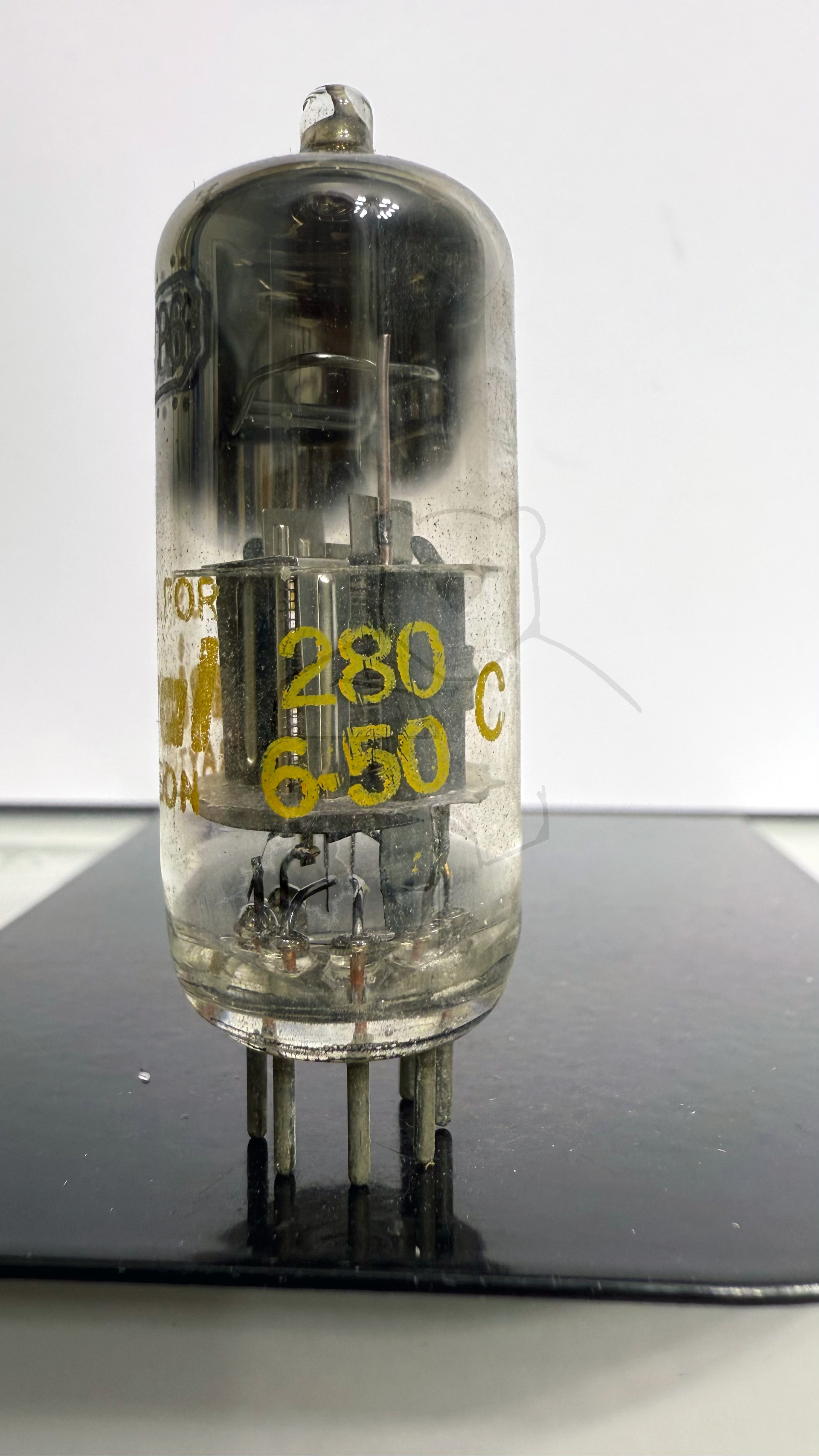

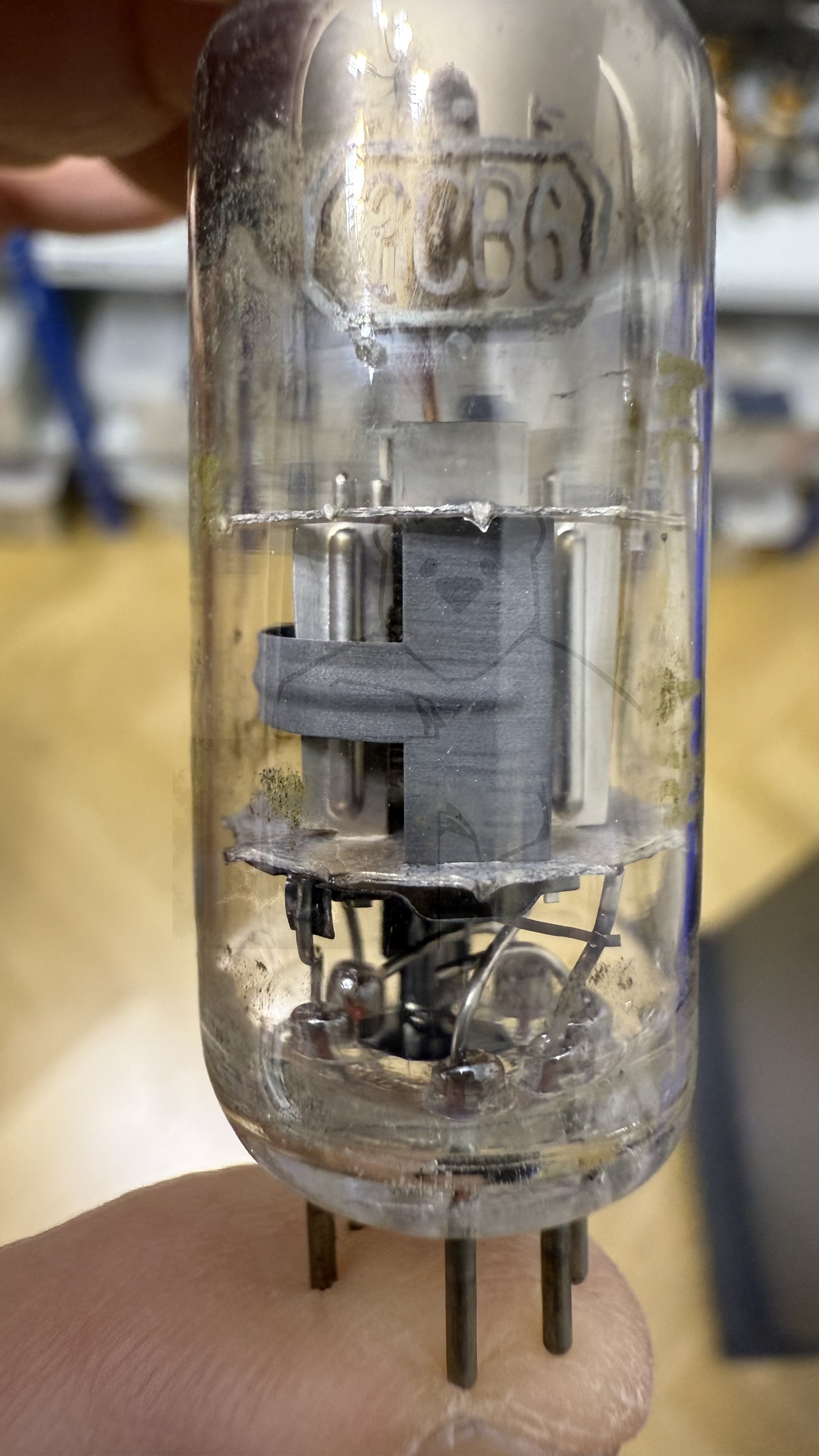

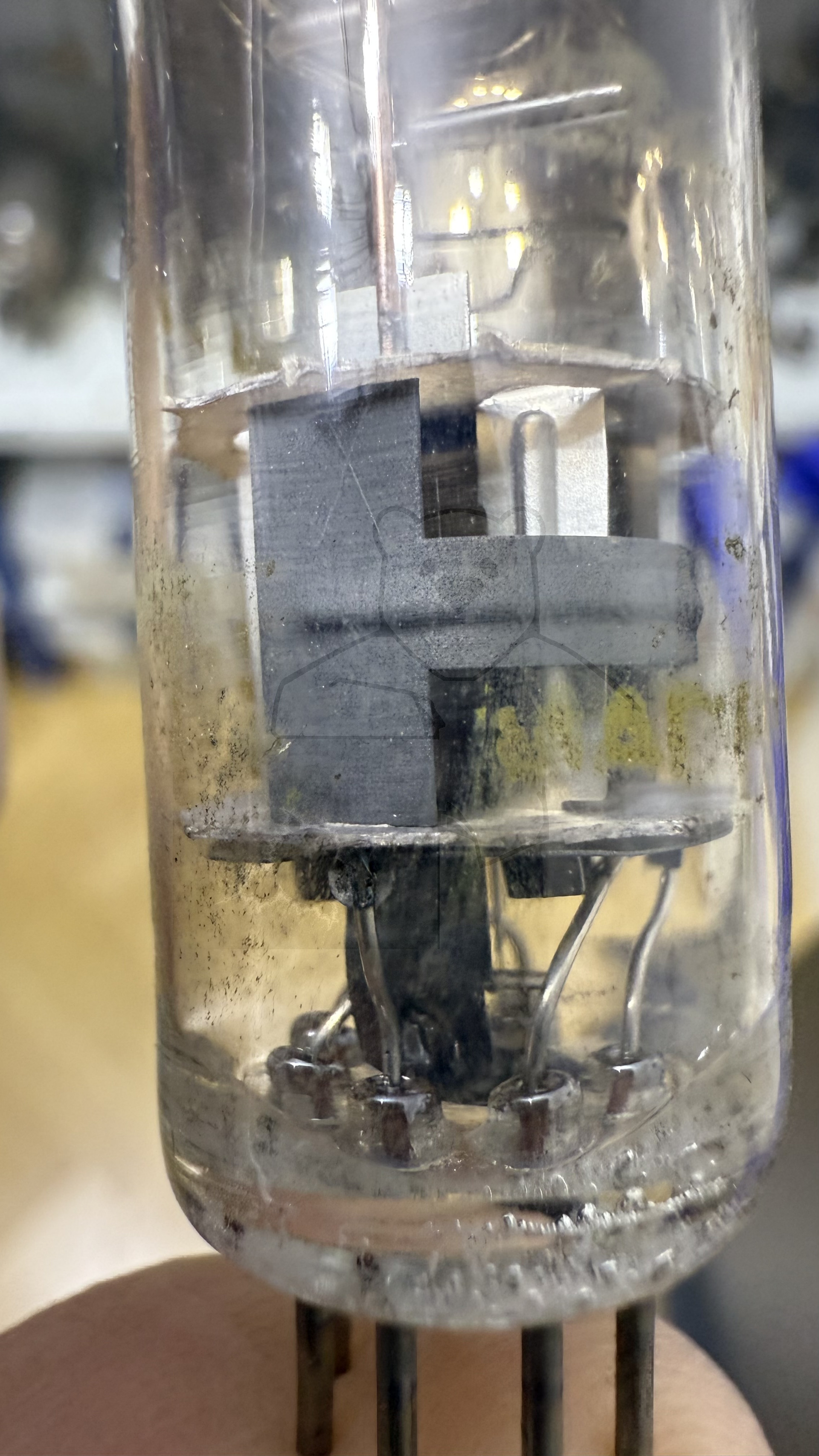

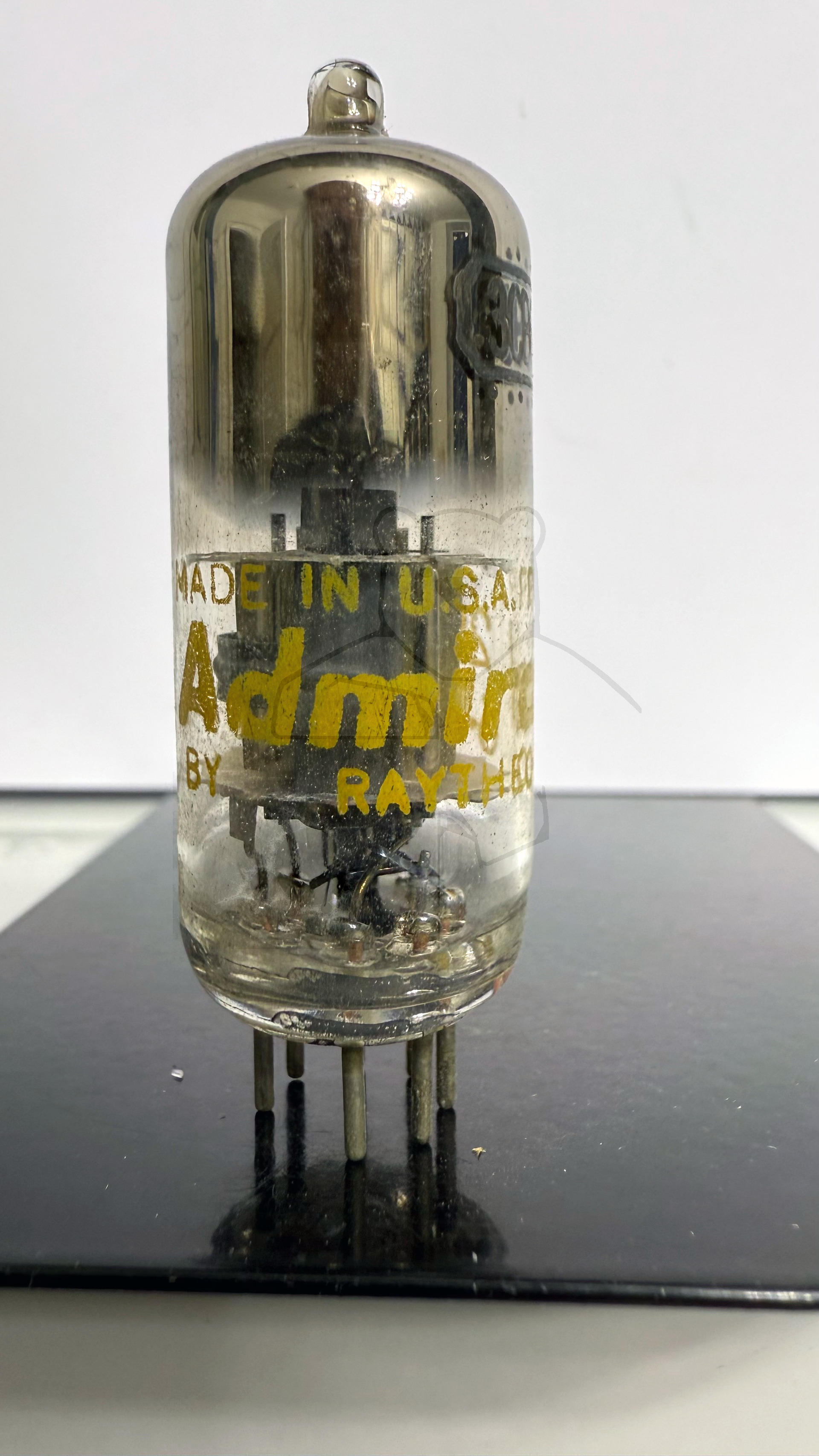

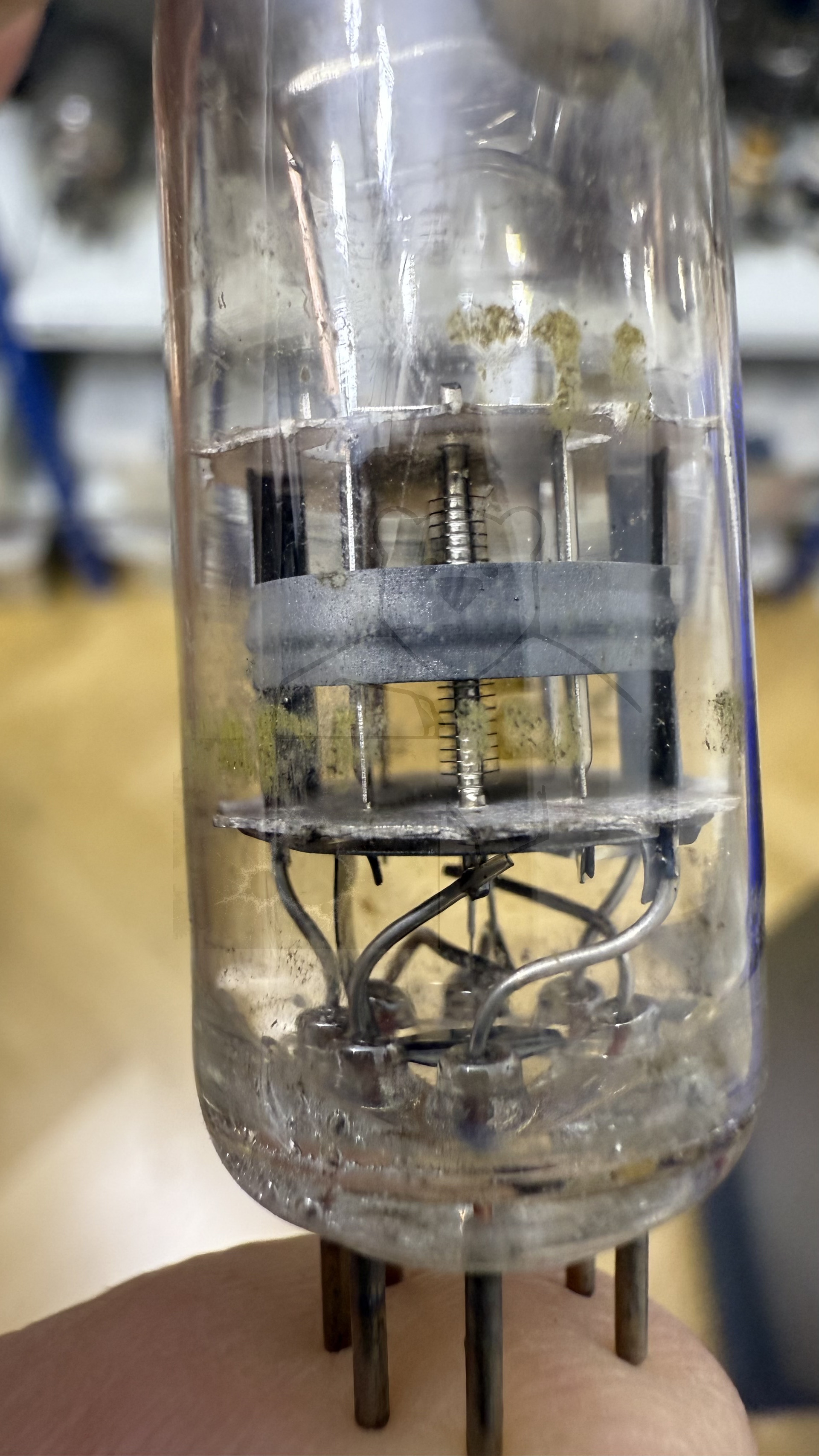

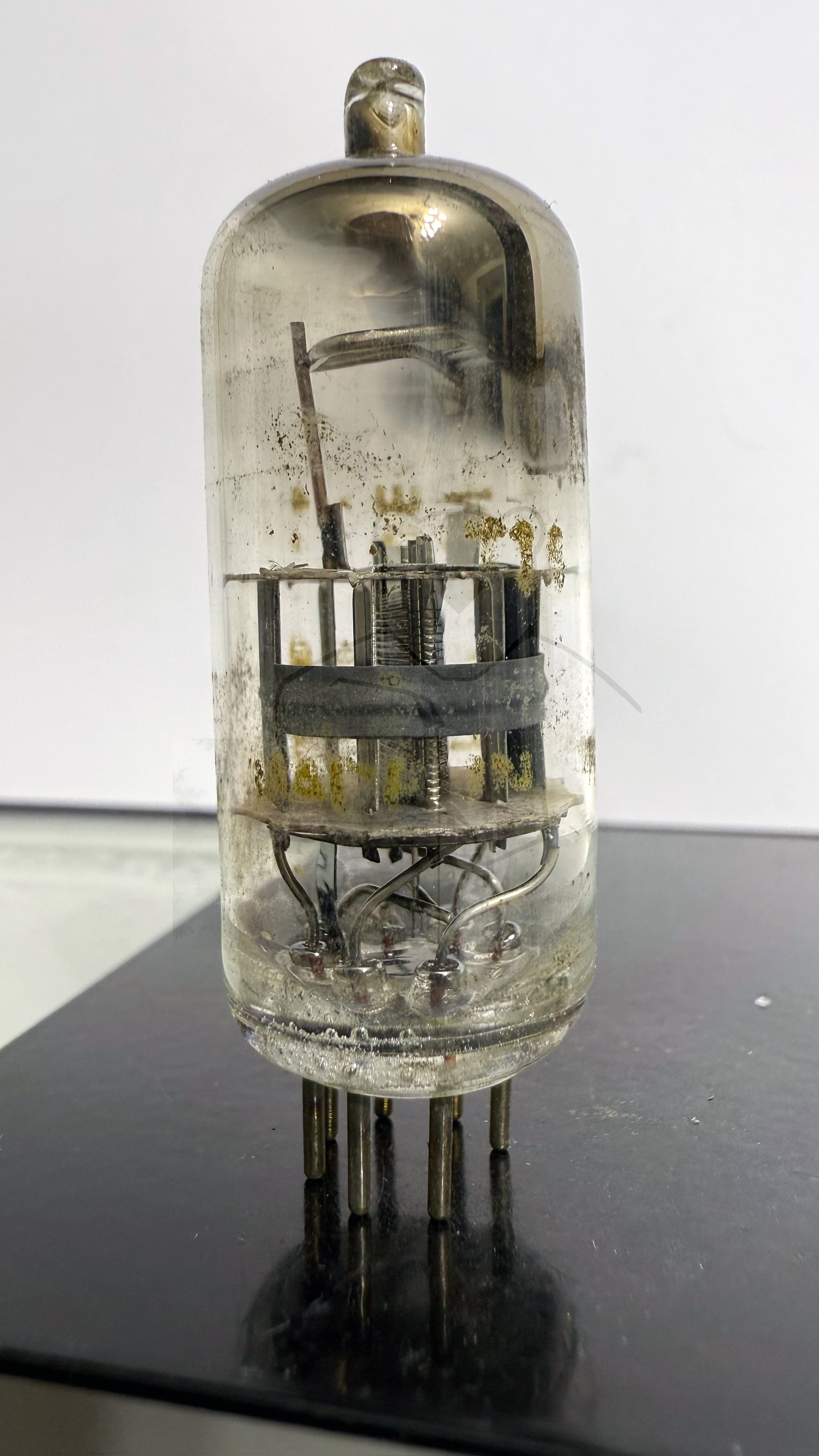

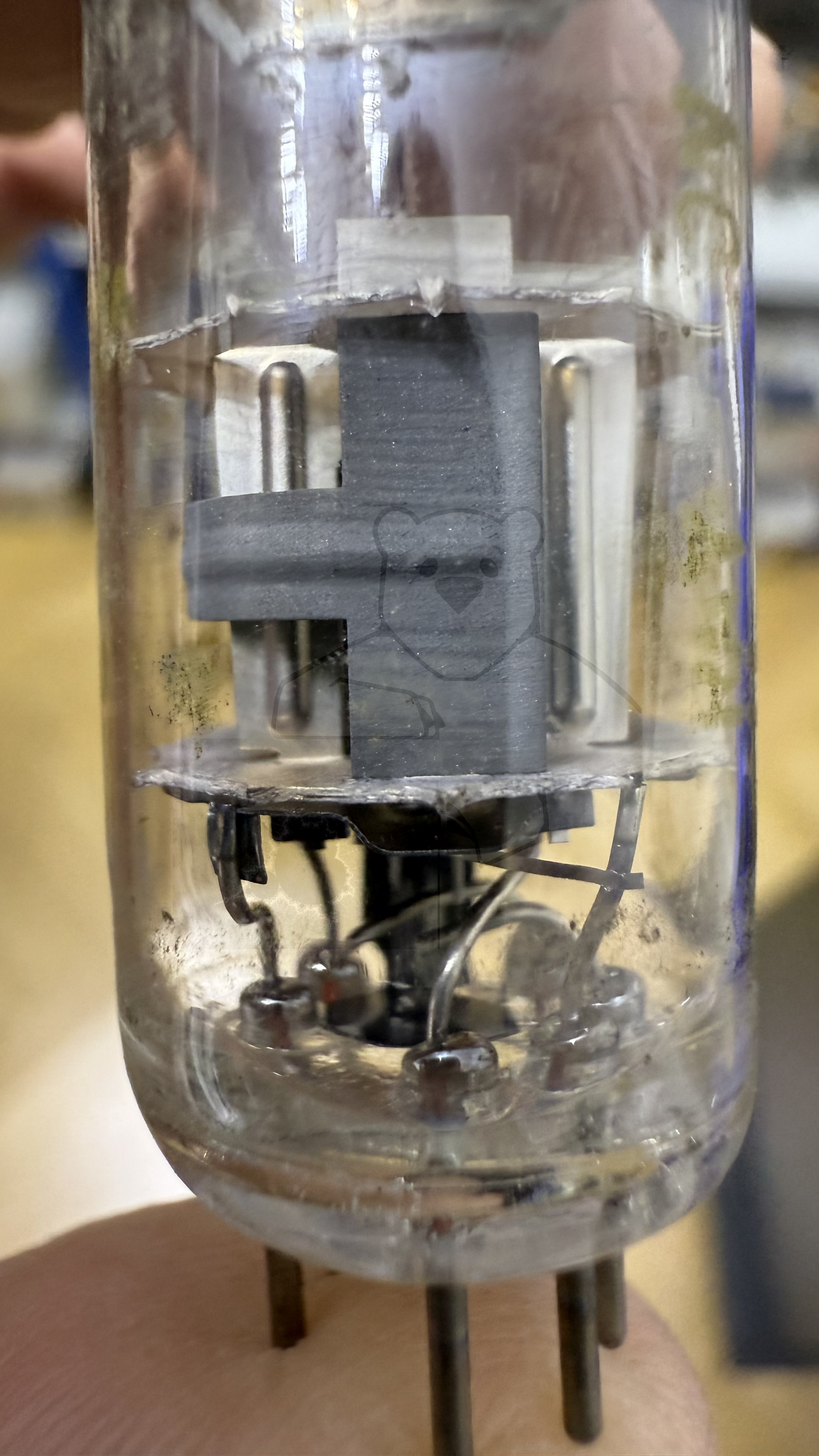

Daten und Bilder der Röhre: 3CB6

🔎 Beschreibung der Röhre: 3CB6

Name	3CB6
Vergleichsname
Heizspannung (Volt)	3,15
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.07.2020 10:56:07

🔎 Beschreibung der Systeme für die Röhre: 3CB6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	7
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 3CB6

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: 3CB6
Datenblatt 3CB6 General Electric [www.tubedata.info].pdf (85 kB)
Datenblatt 3CB6 Miniwatt [www.tubedata.info].pdf (93 kB)
Datenblatt 3CB6 RCA [www.tubedata.info].pdf (138 kB)
Datenblatt 3CB6 Tung-Sol [www.tubedata.info].pdf (144 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
