Daten und Bilder der Röhre: 3B28

🔎 Beschreibung der Röhre: 3B28

Name	3B28
Vergleichsname	→ DCX4/1000
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. → Liste aller Röhren mit: USA, Medium, 4pol.
Zusätzliche Informationen	Vorheizzeit vor anlegen der Anodenspannung: 10 Sekunden Röhre arbeitet mit Xenon Füllung
Letzte Änderung	03.06.2018 08:03:40

🔎 Beschreibung der Systeme für die Röhre: 3B28

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

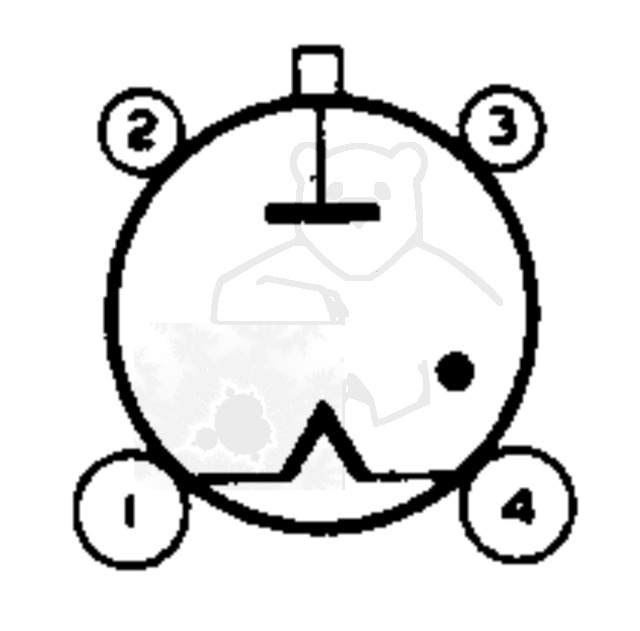

🔎 Sockelschaltung der 3B28

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 3B28
Datenblatt 3B28 English Electric Valve Co. Ltd [www.tubedata.info].pdf (83 kB)
Datenblatt 3B28 RCA [www.tubedata.info].pdf (119 kB)
Datenblatt 3B28 Tung-Sol [www.tubedata.info].pdf (179 kB)
Pruefkarte 3B28 DCG4-100G DCX4-1000 3B25 DQ2 CV724 CV1261 - Funke W19 Roehrenpruefer.pdf (295 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 3B28

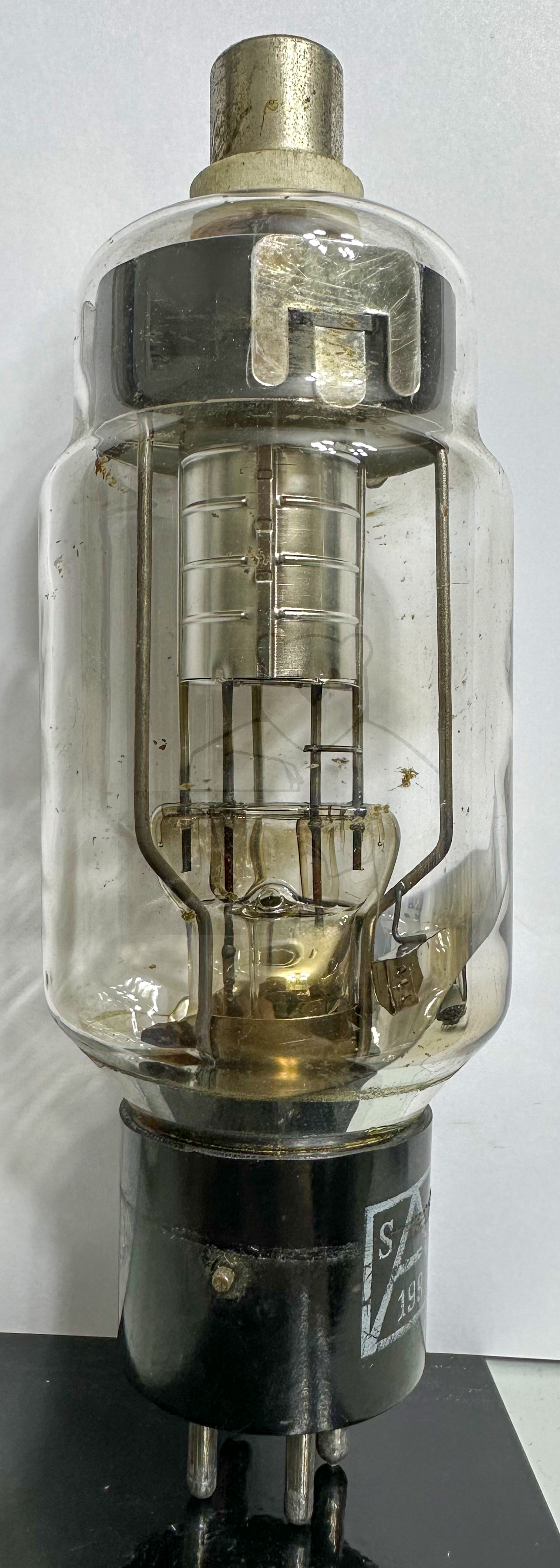

Röhre 3B28 #4668 Bild 1

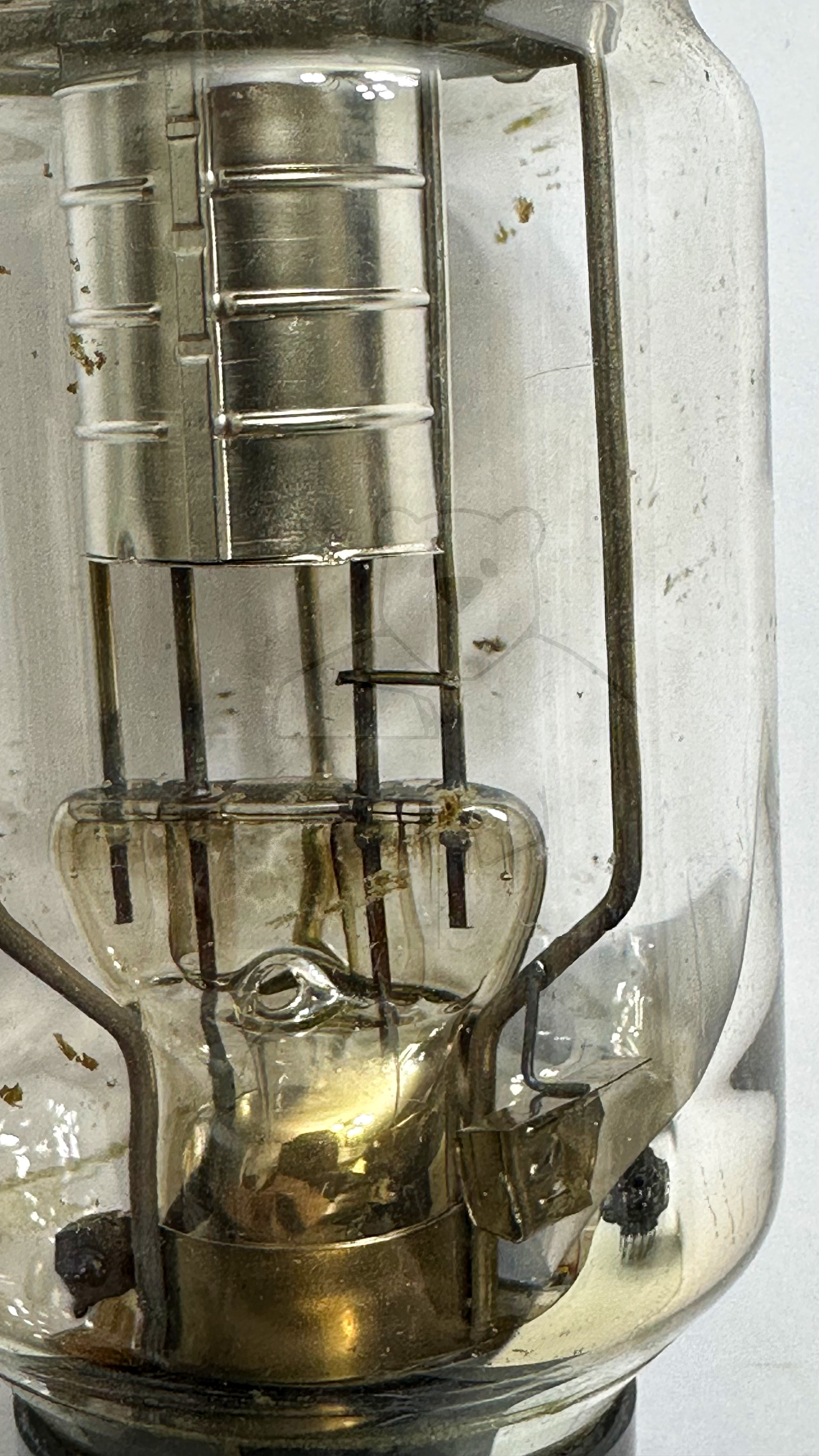

Röhre 3B28 #4668 Bild 2

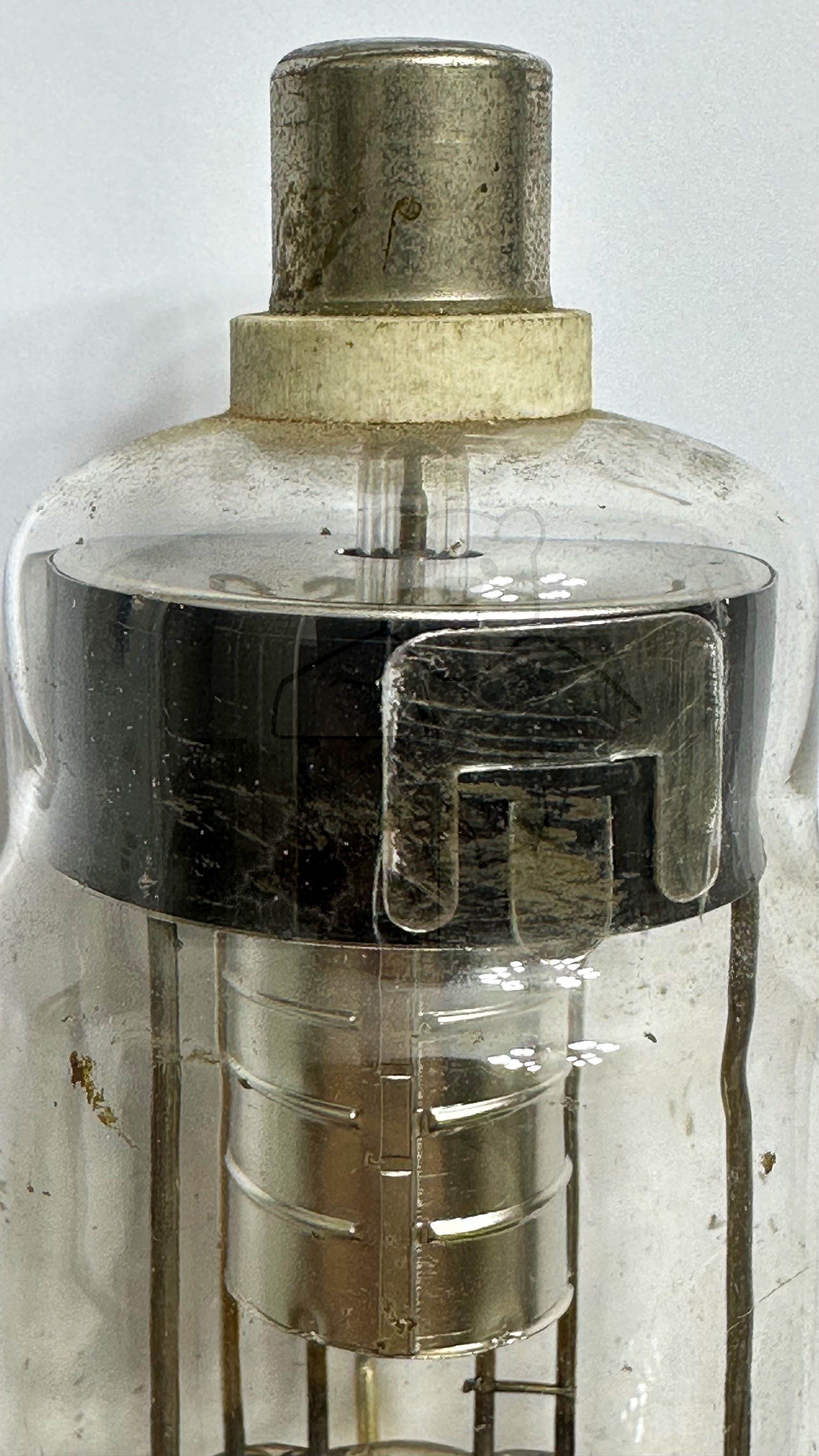

Röhre 3B28 #4668 Bild 3

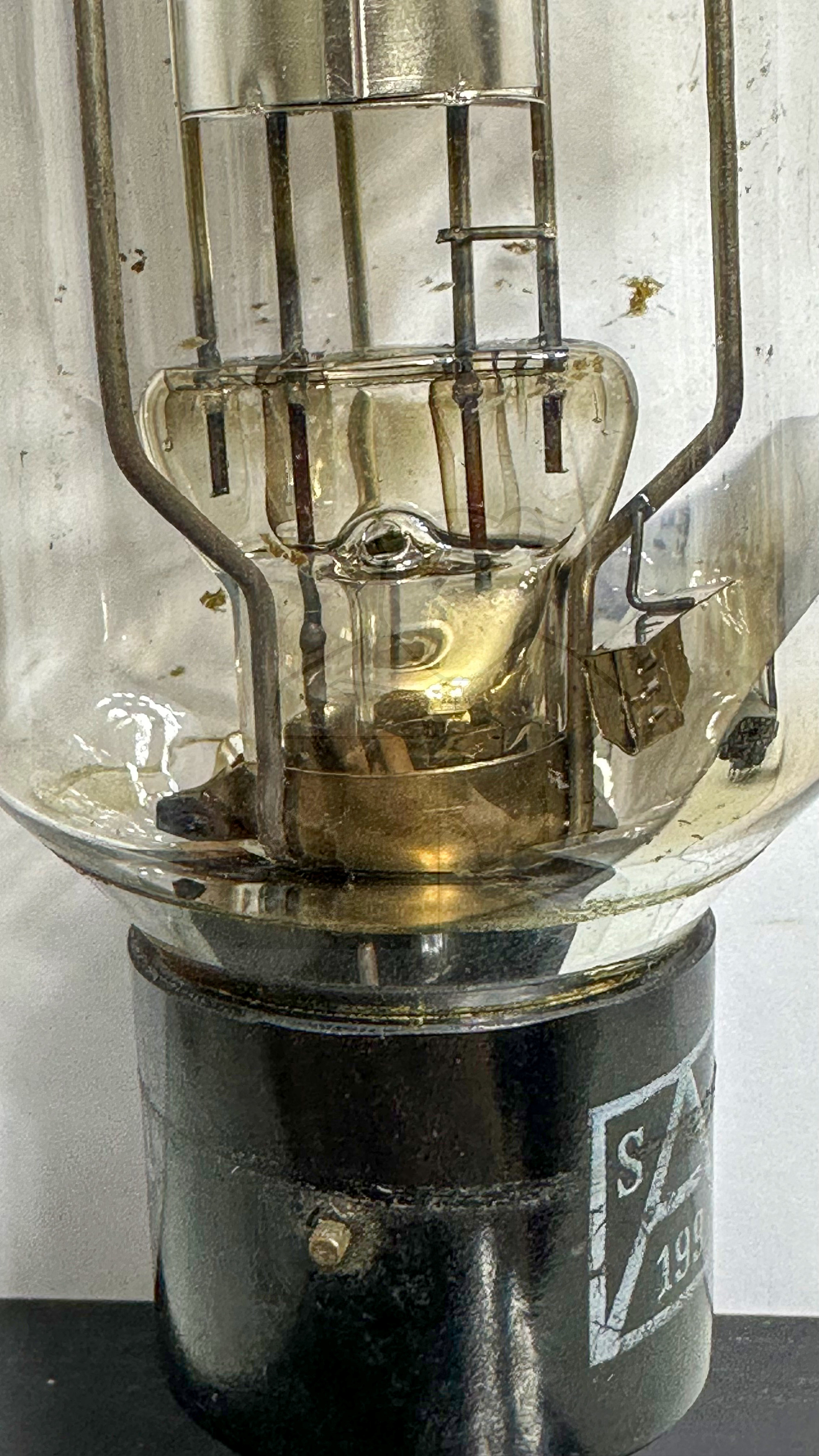

Röhre 3B28 #4668 Bild 4

🔎 Alle Röhren vom Typ 3B28 in der Sammlung

→ 3B28 Inventar: 04668 Hersteller: → Chatham Electronics
