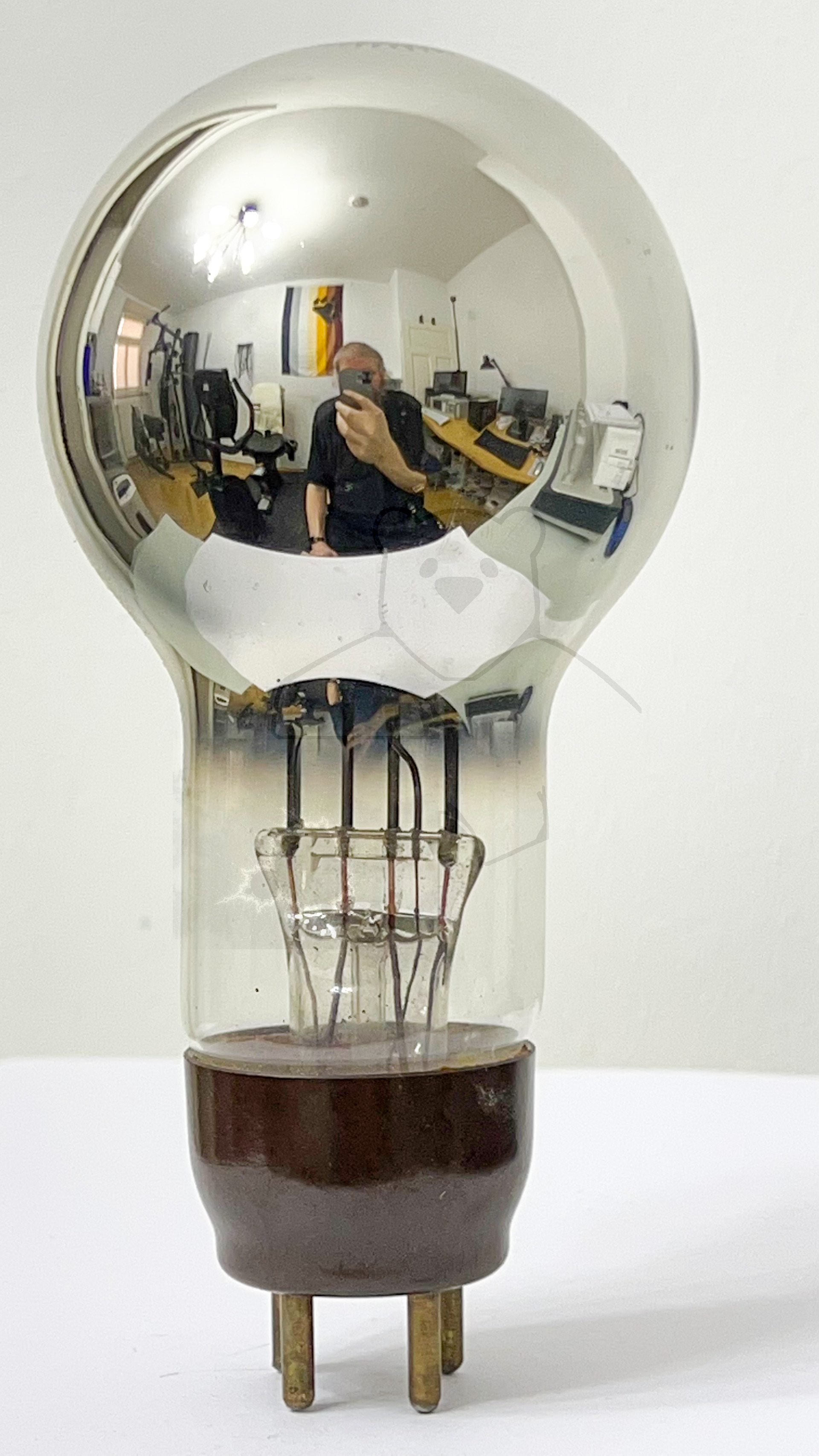

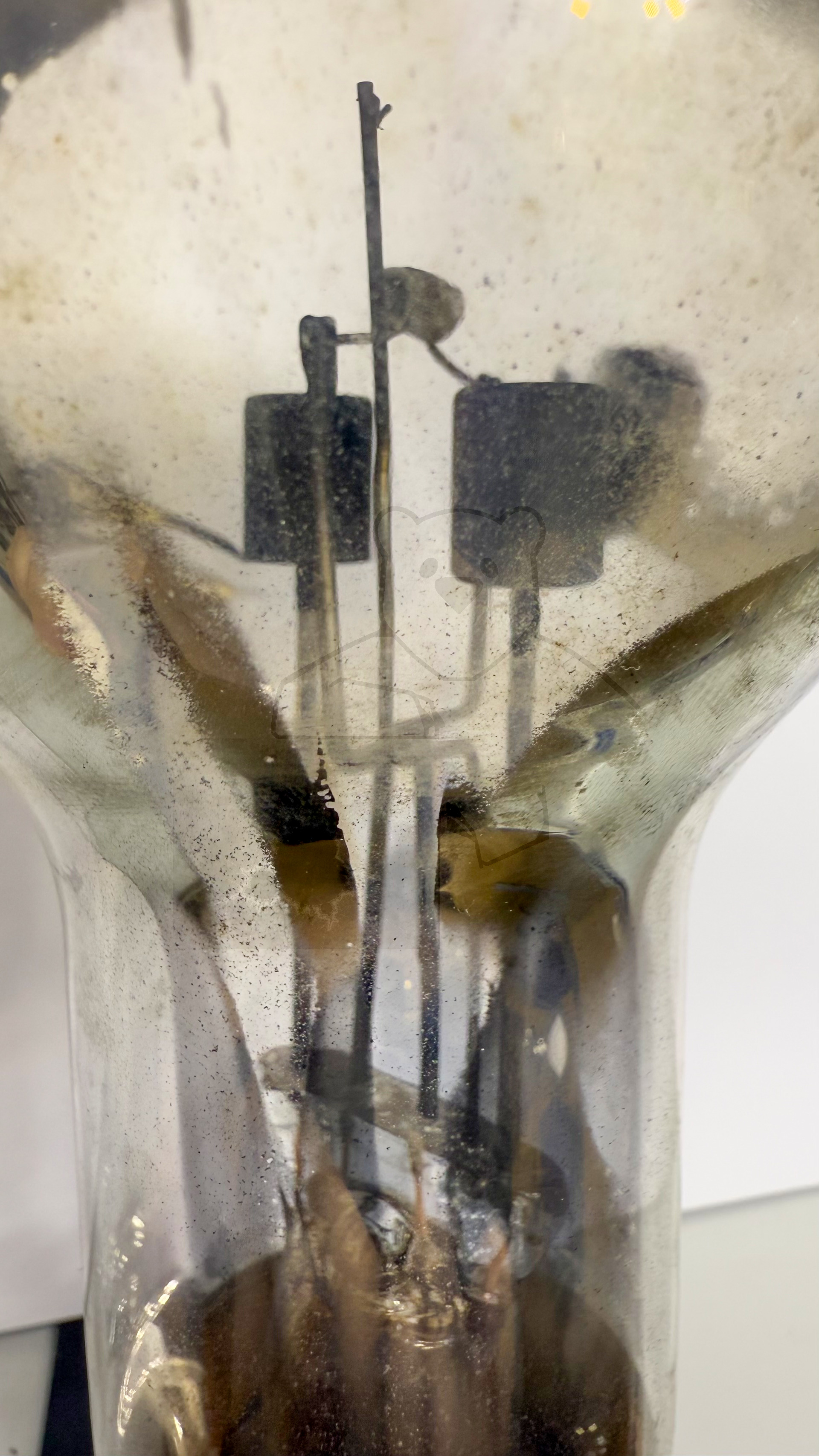

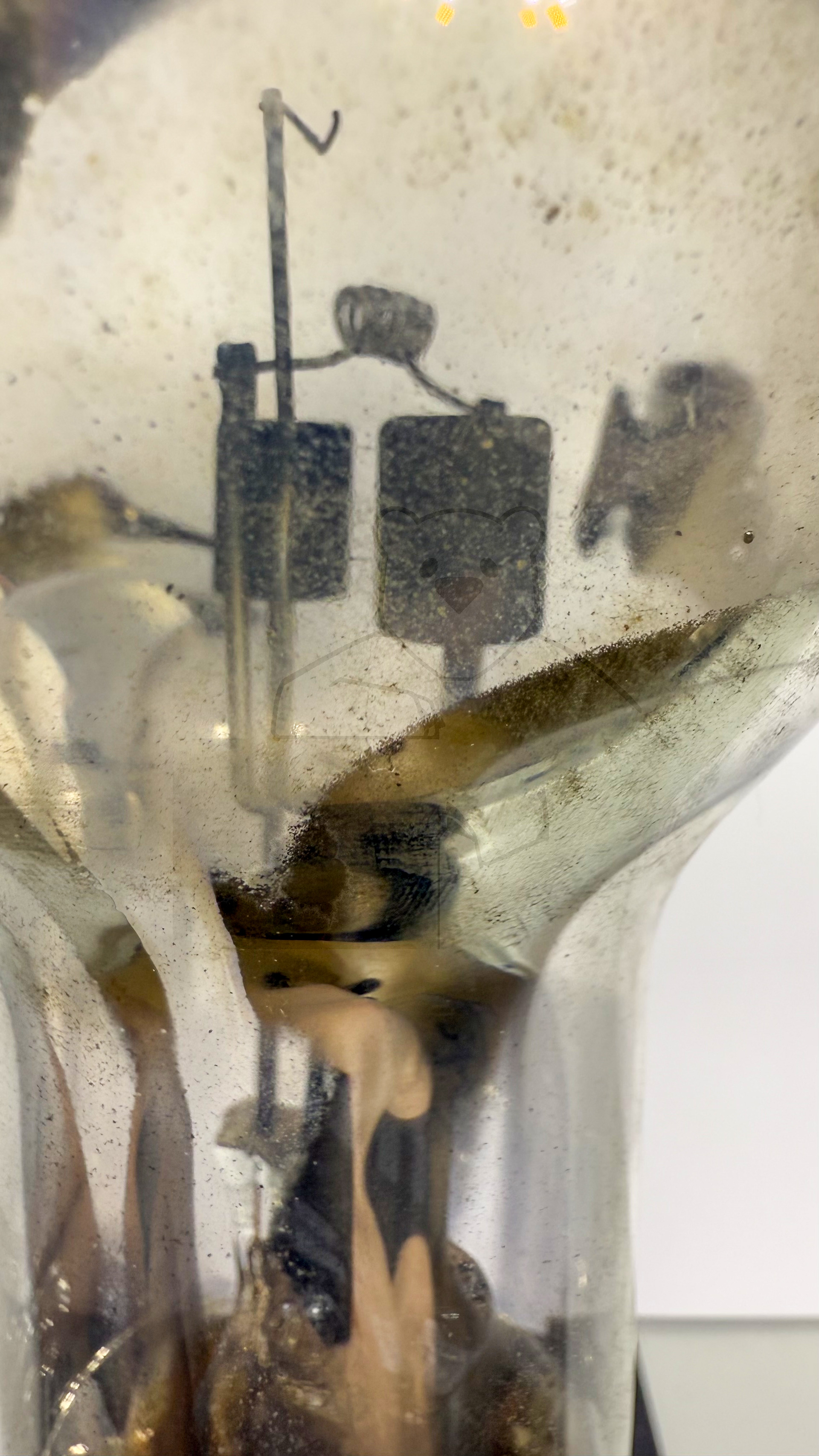

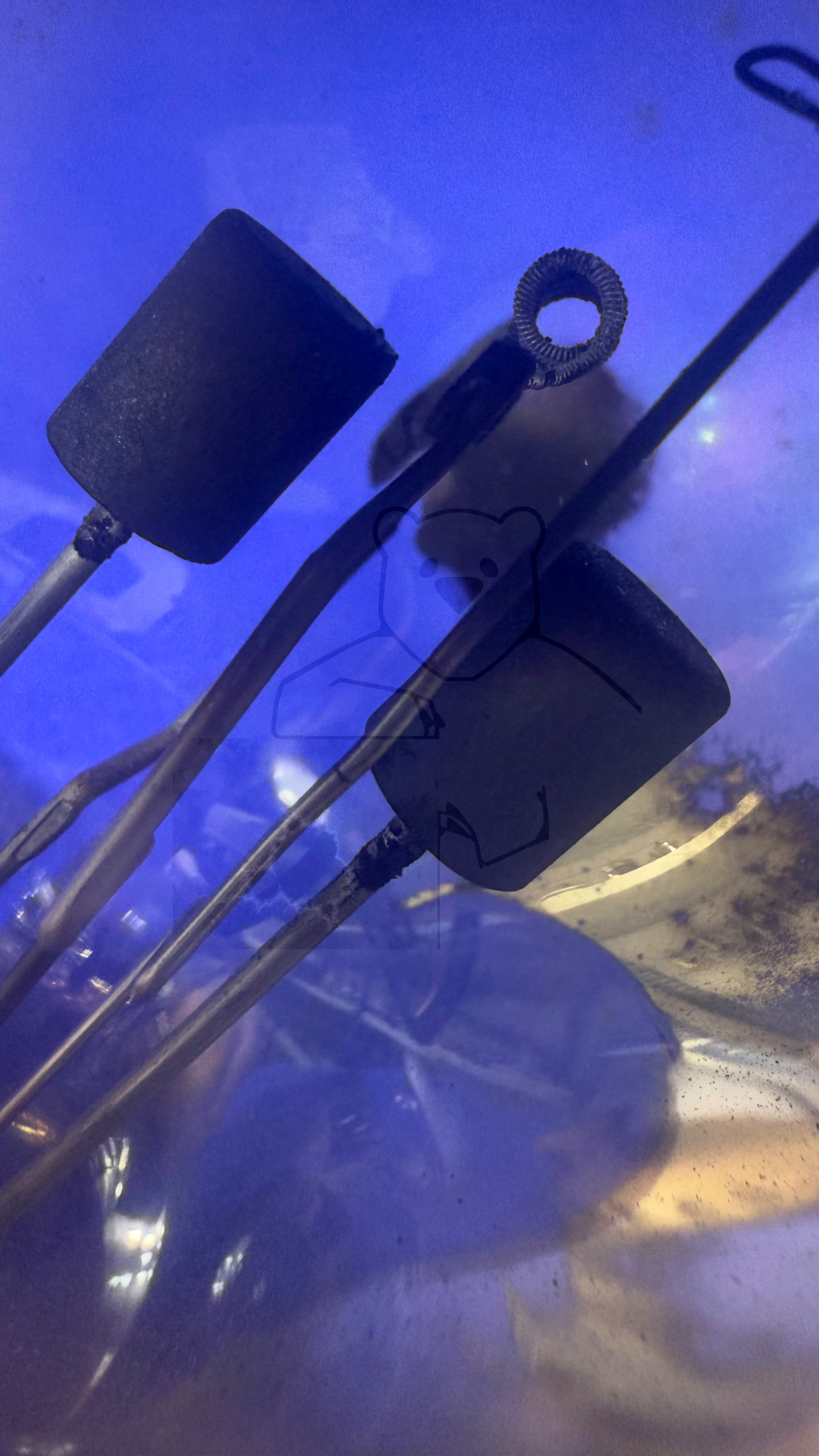

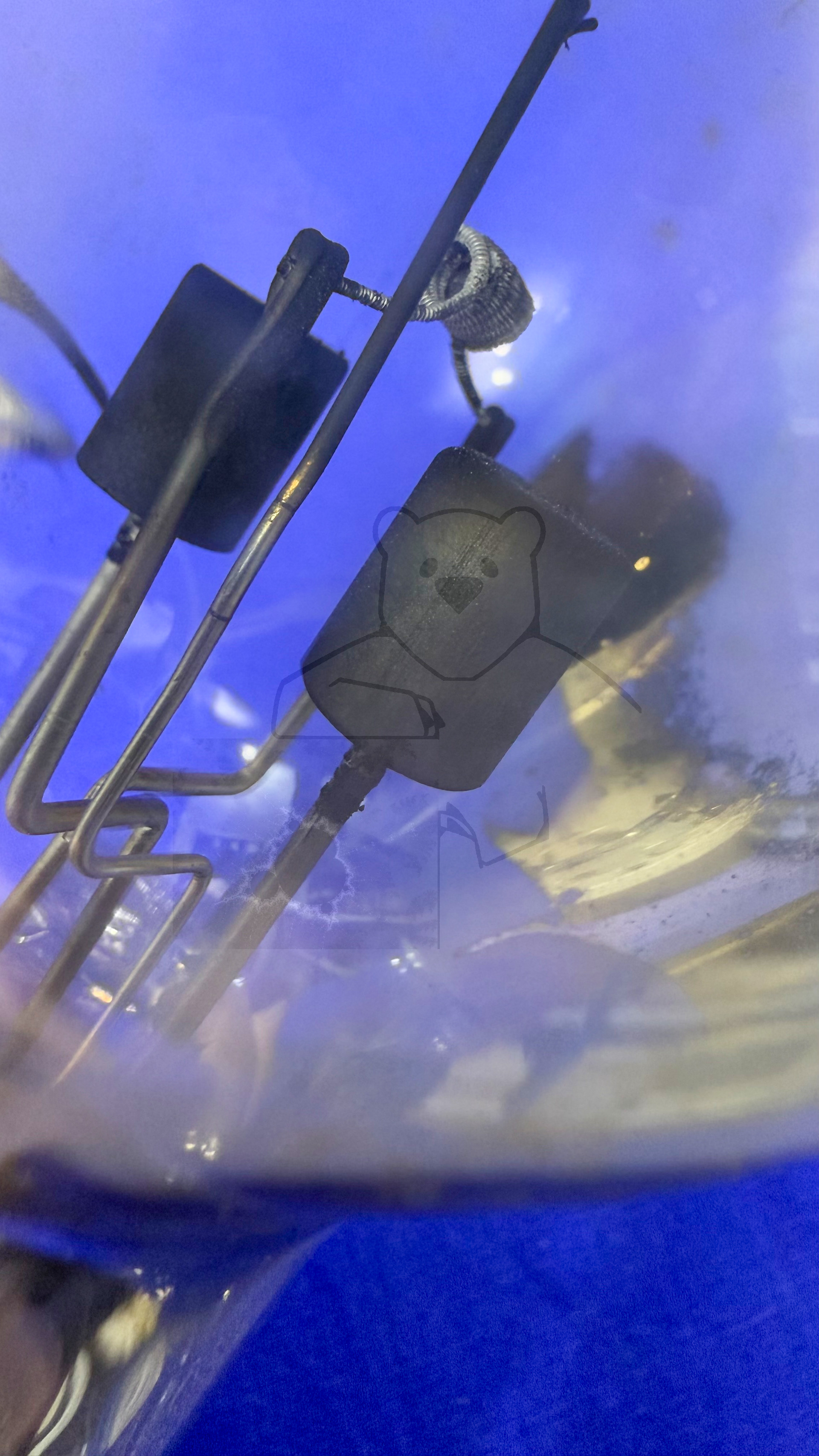

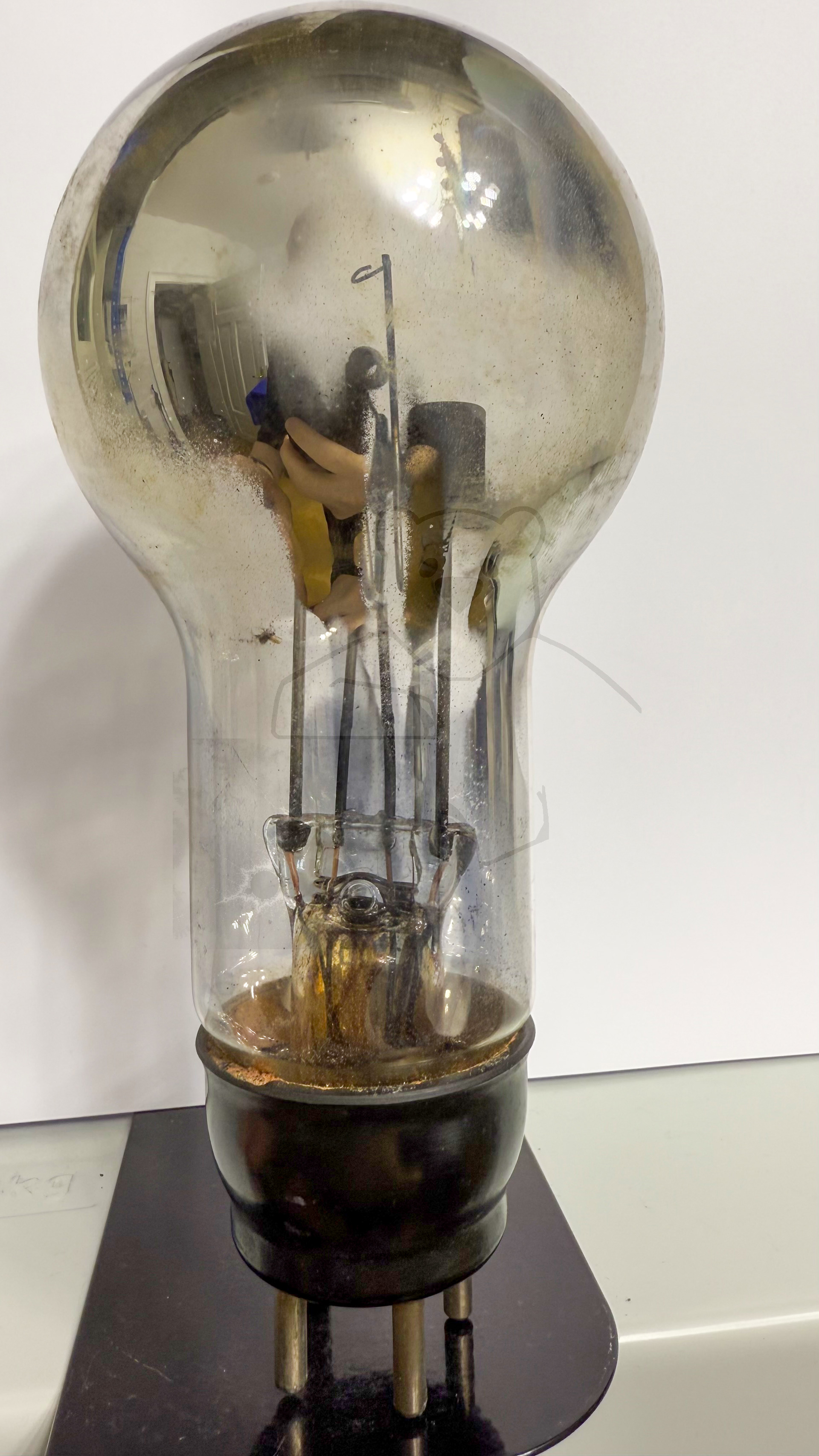

Daten und Bilder der Röhre: 367

🔎 Beschreibung der Röhre: 367

Name	367
Vergleichsname
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	8
Art der Heizung	Indirekt

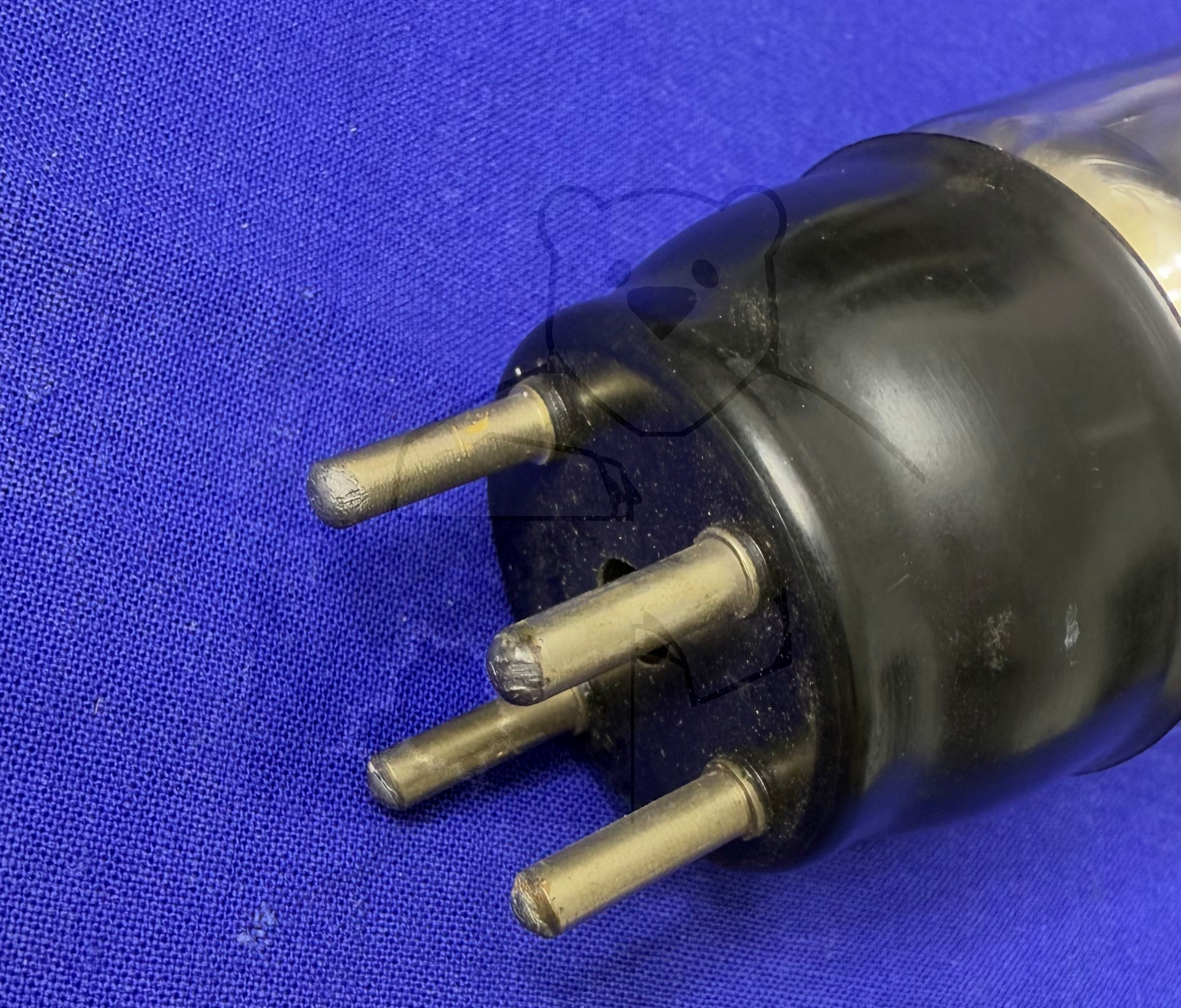

Röhren mit Sockel	Sockel W, 4pol. (Philips/Valvo) → Liste aller Röhren mit: Sockel W, 4pol. (Philips/Valvo)
Zusätzliche Informationen	Vorheizzeit vor anlegen der Anodenspannung: 30 Sekunden Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	16.08.2016 02:57:28

🔎 Beschreibung der Systeme für die Röhre: 367

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 367

Bildquelle: Tesla Datenblatt

🔎 Datenblätter zur Röhre: 367
Datenblatt 367 Philips.pdf (49 kB)
Datenblatt 367 Tesla [www.tubedata.info].pdf (245 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
