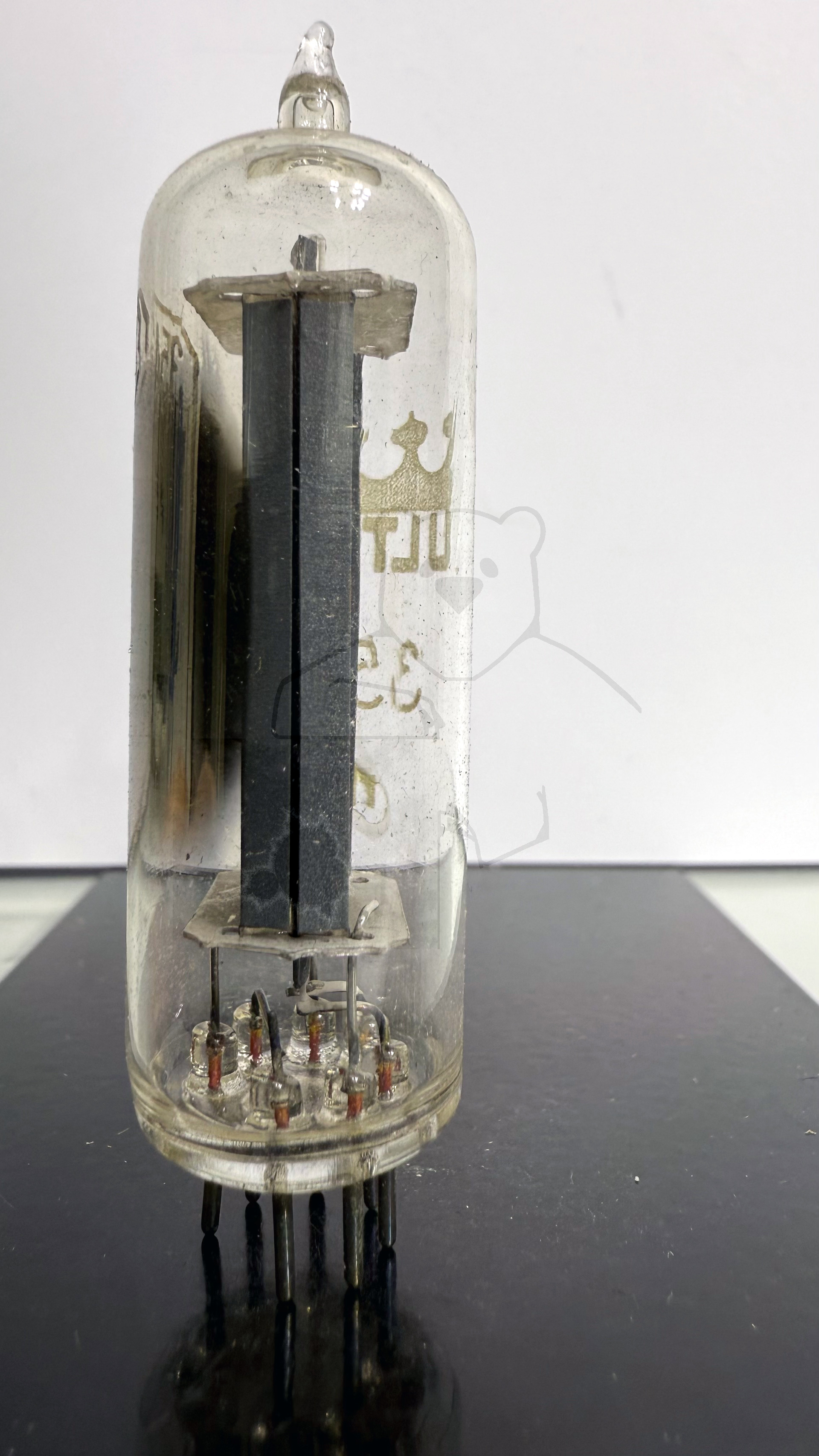

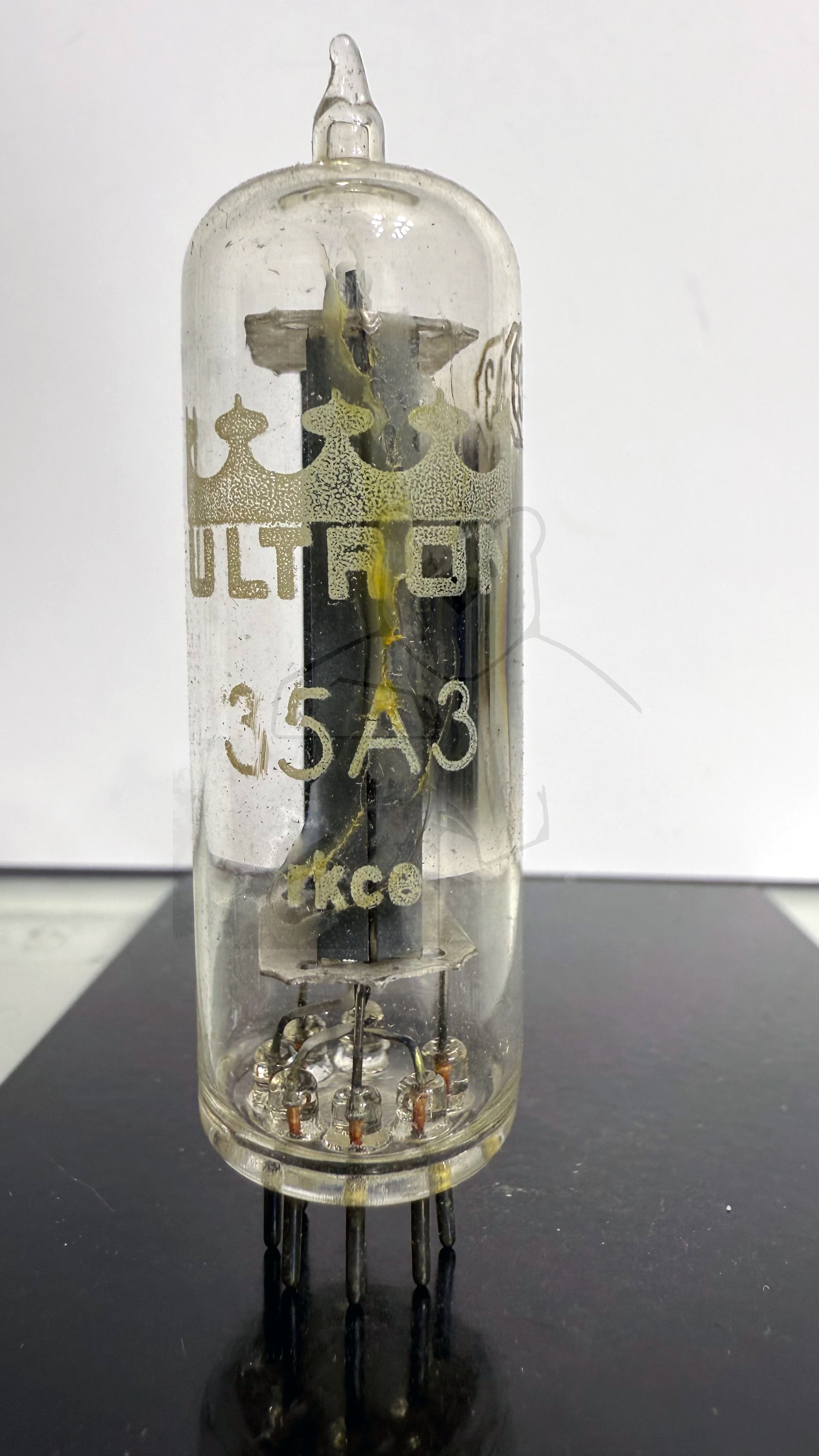

Daten und Bilder der Röhre: 35A3

🔎 Beschreibung der Röhre: 35A3

Name	35A3
Vergleichsname
Heizspannung (Volt)	35
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 07:19:36

🔎 Beschreibung der Systeme für die Röhre: 35A3

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

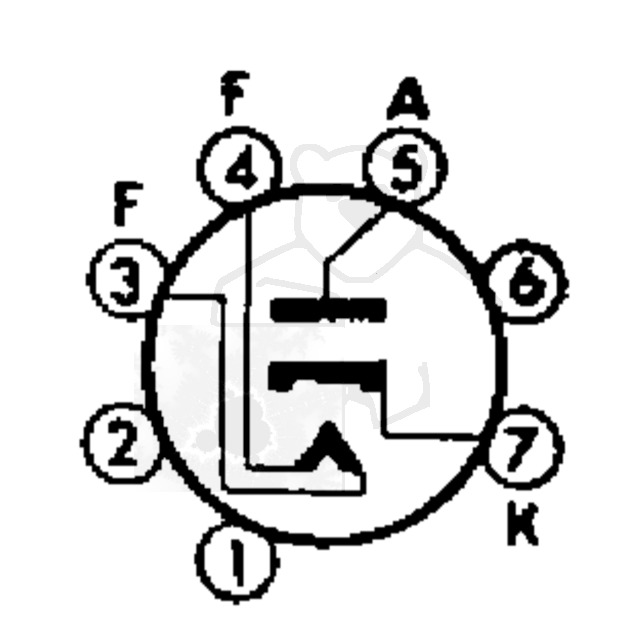

🔎 Sockelschaltung der 35A3

Bildquelle: Marconi Datenblatt

🔎 Datenblätter zur Röhre: 35A3
Datenblatt 35A3 Marconi Italiana [www.tubedata.info].pdf (73 kB)
