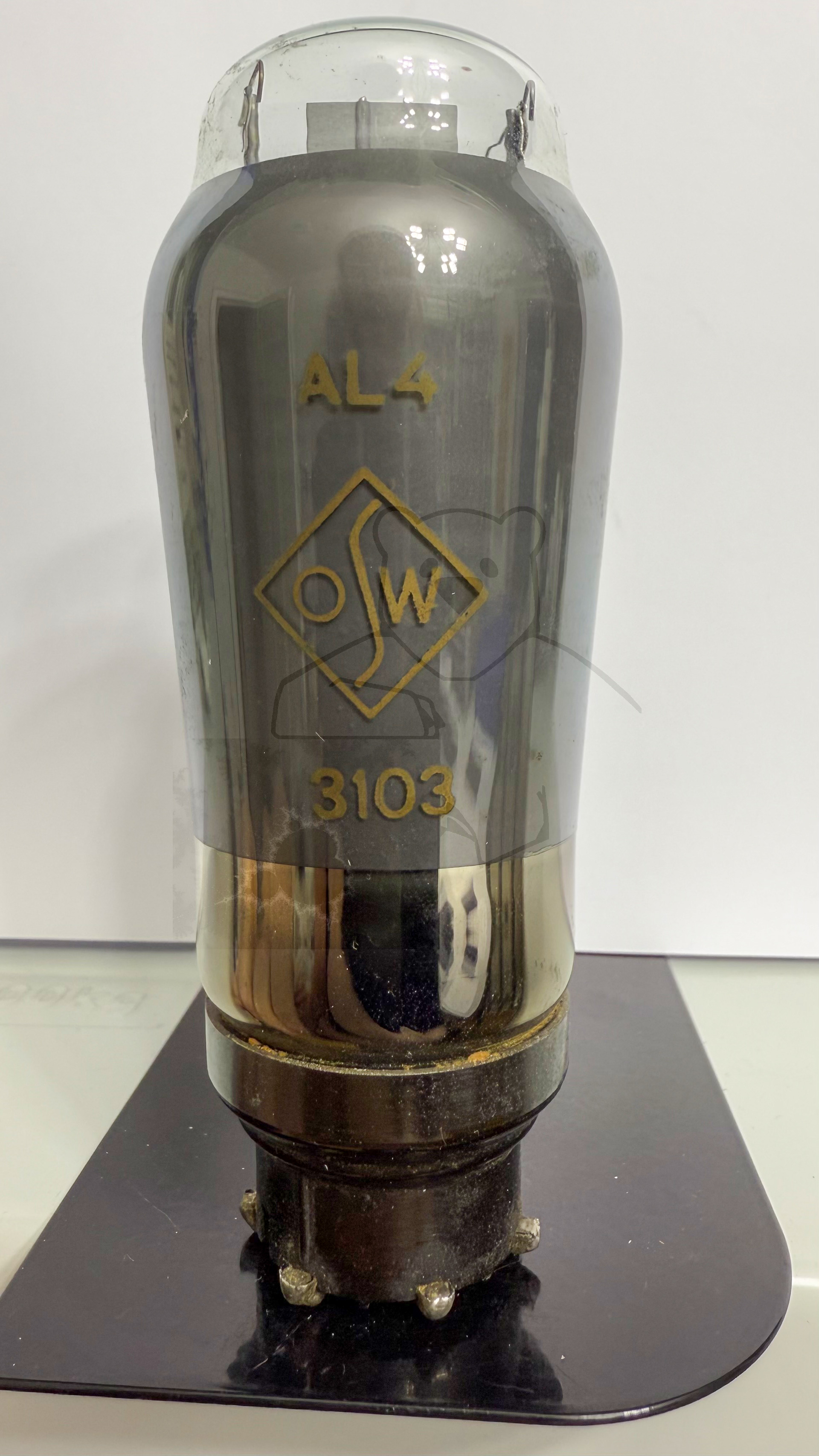

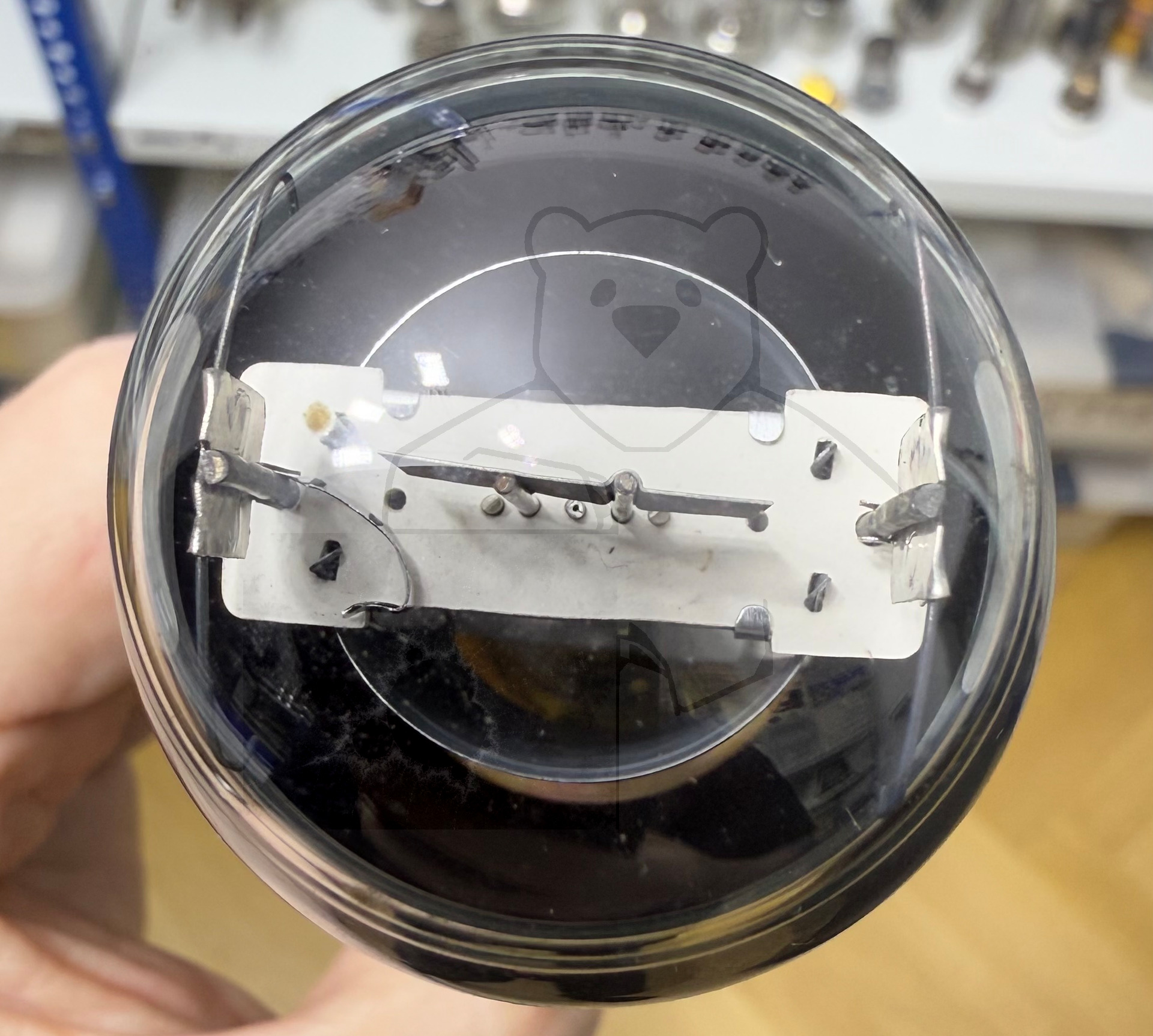

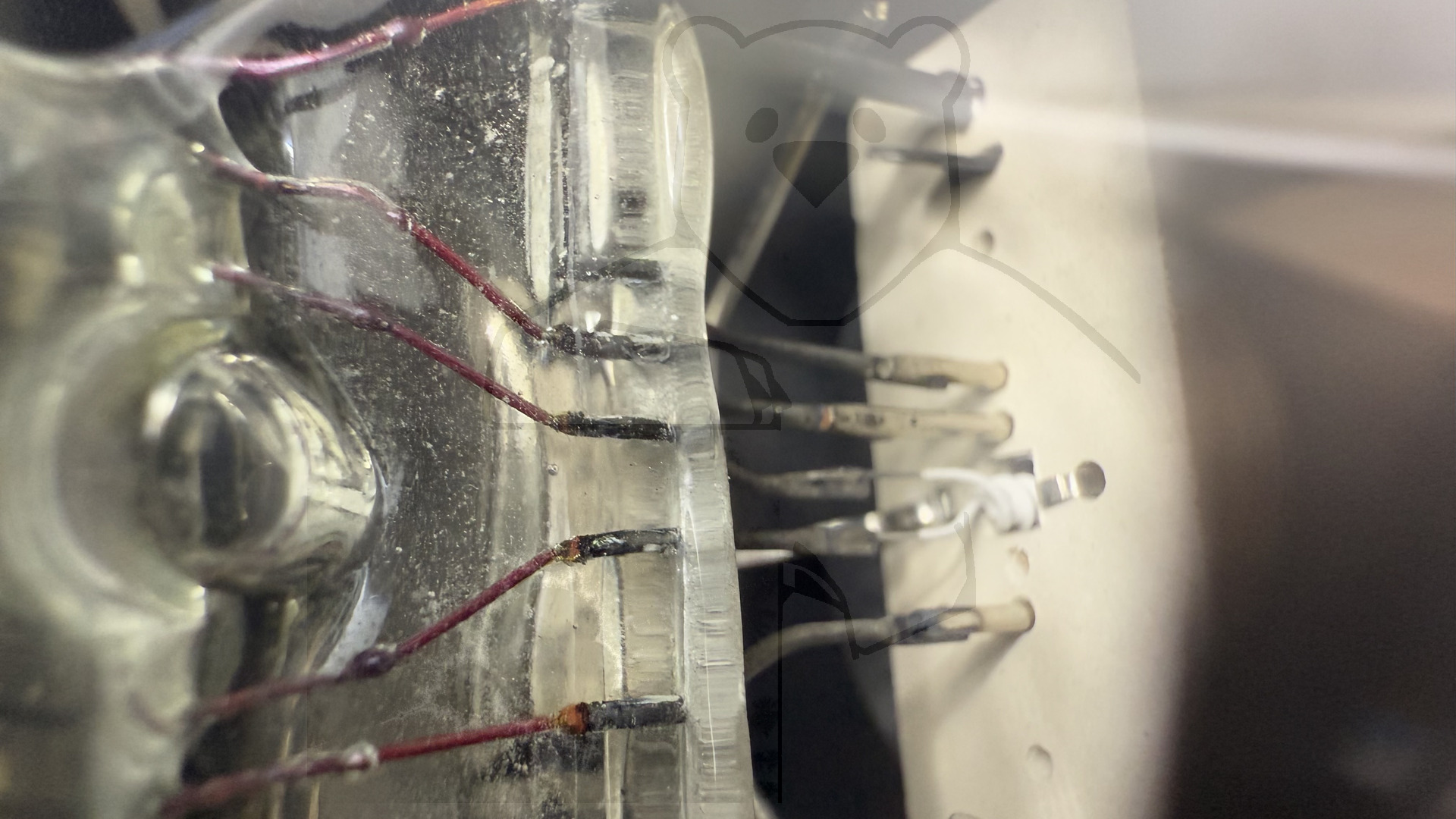

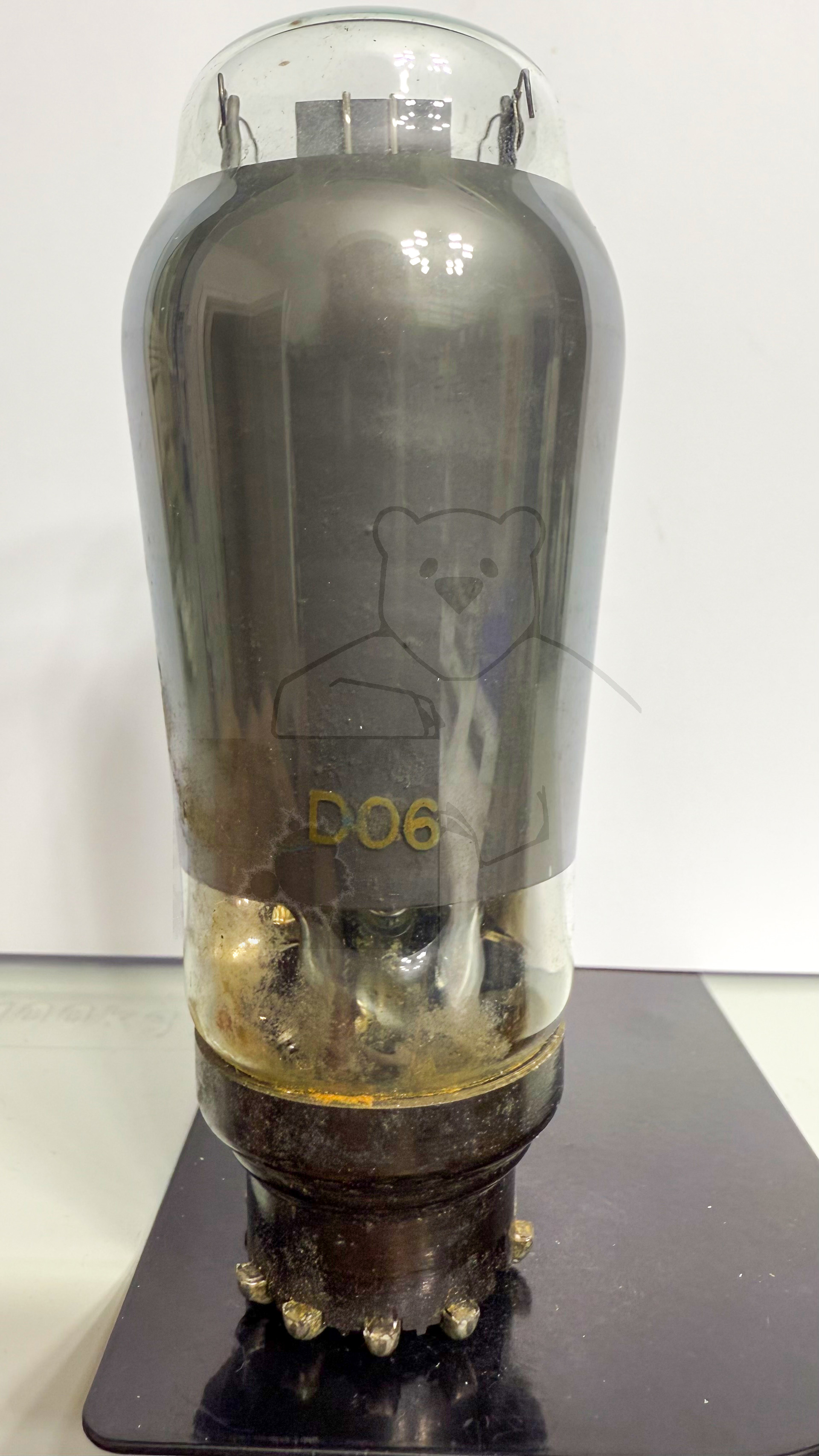

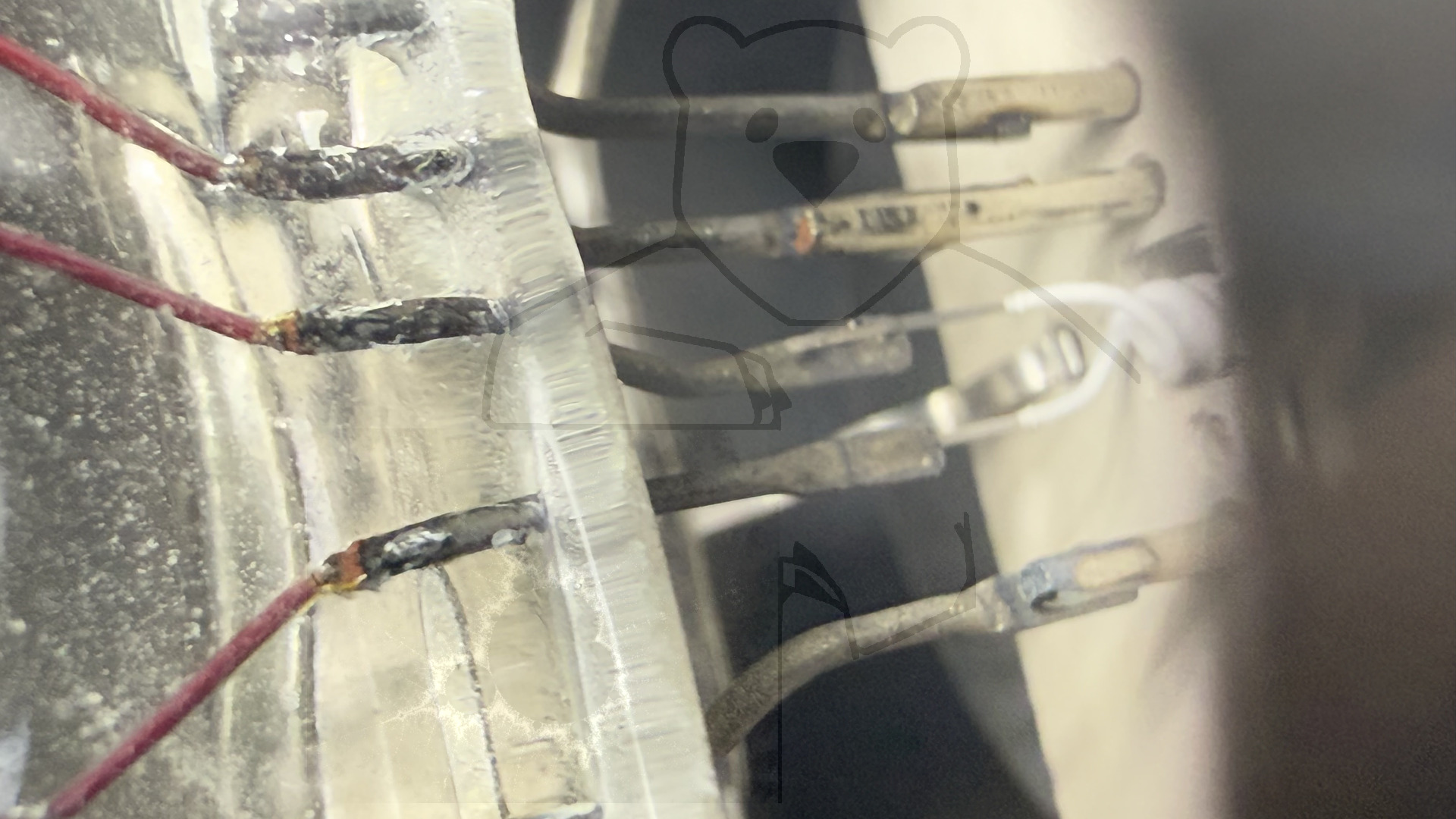

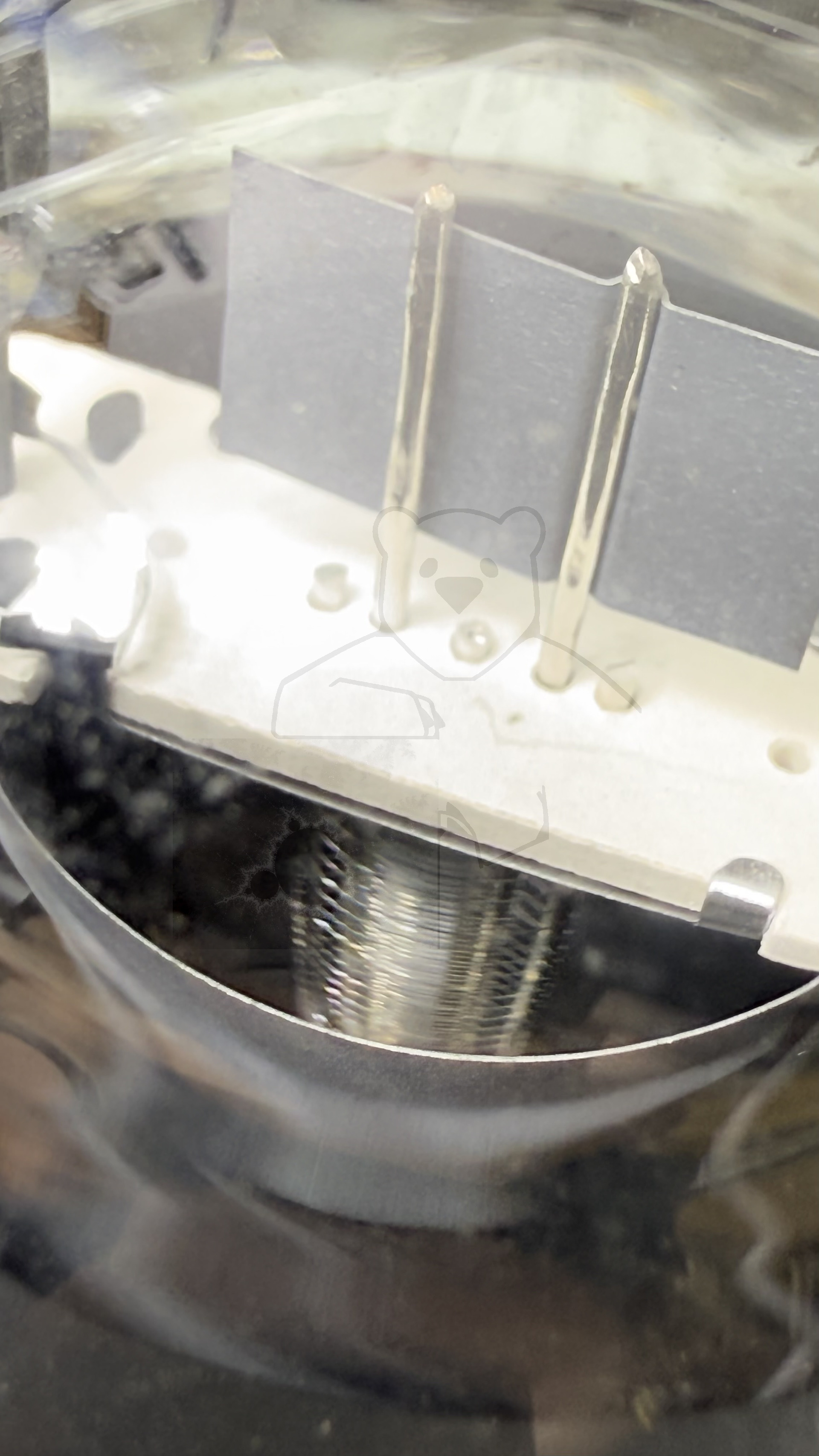

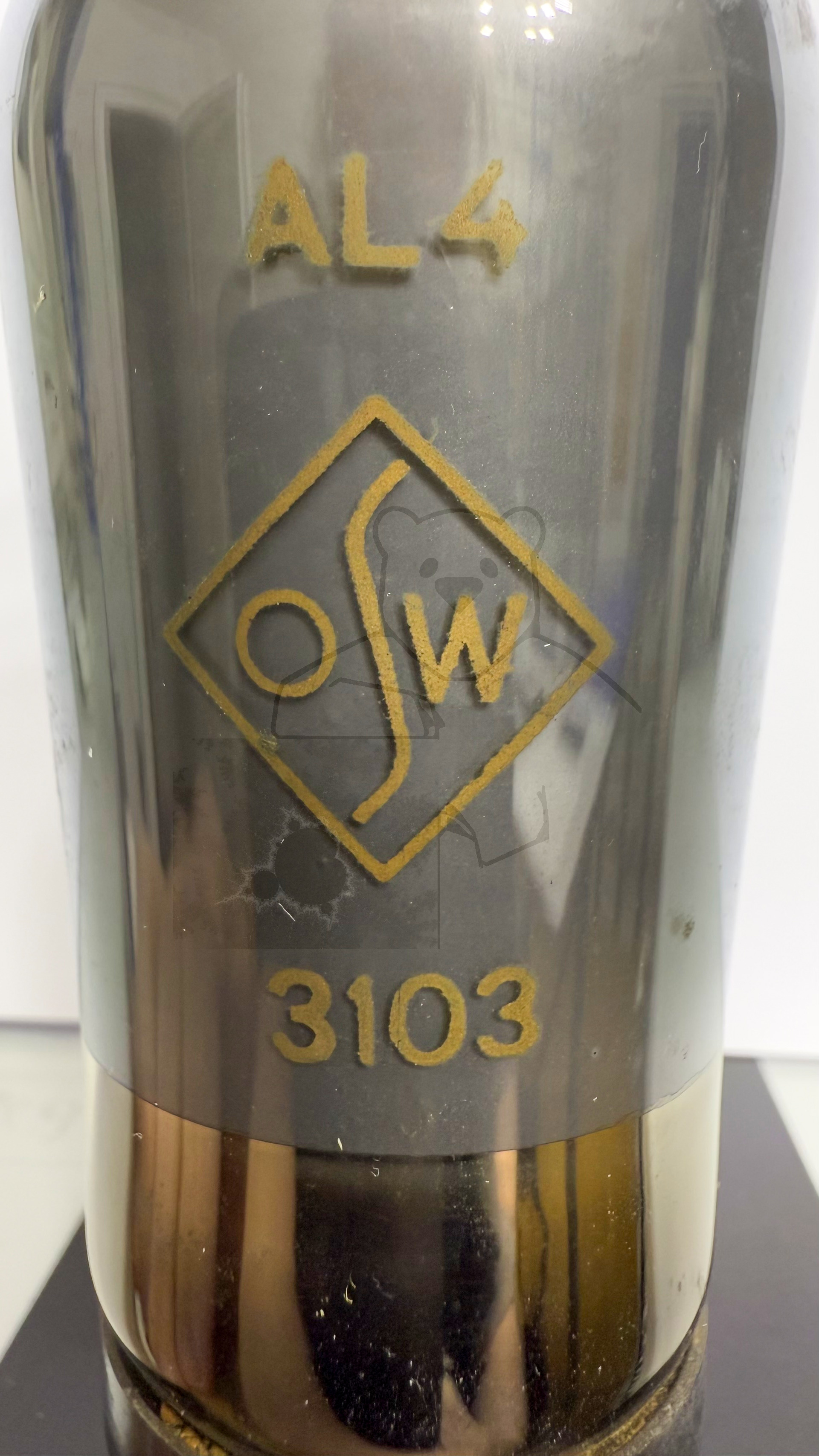

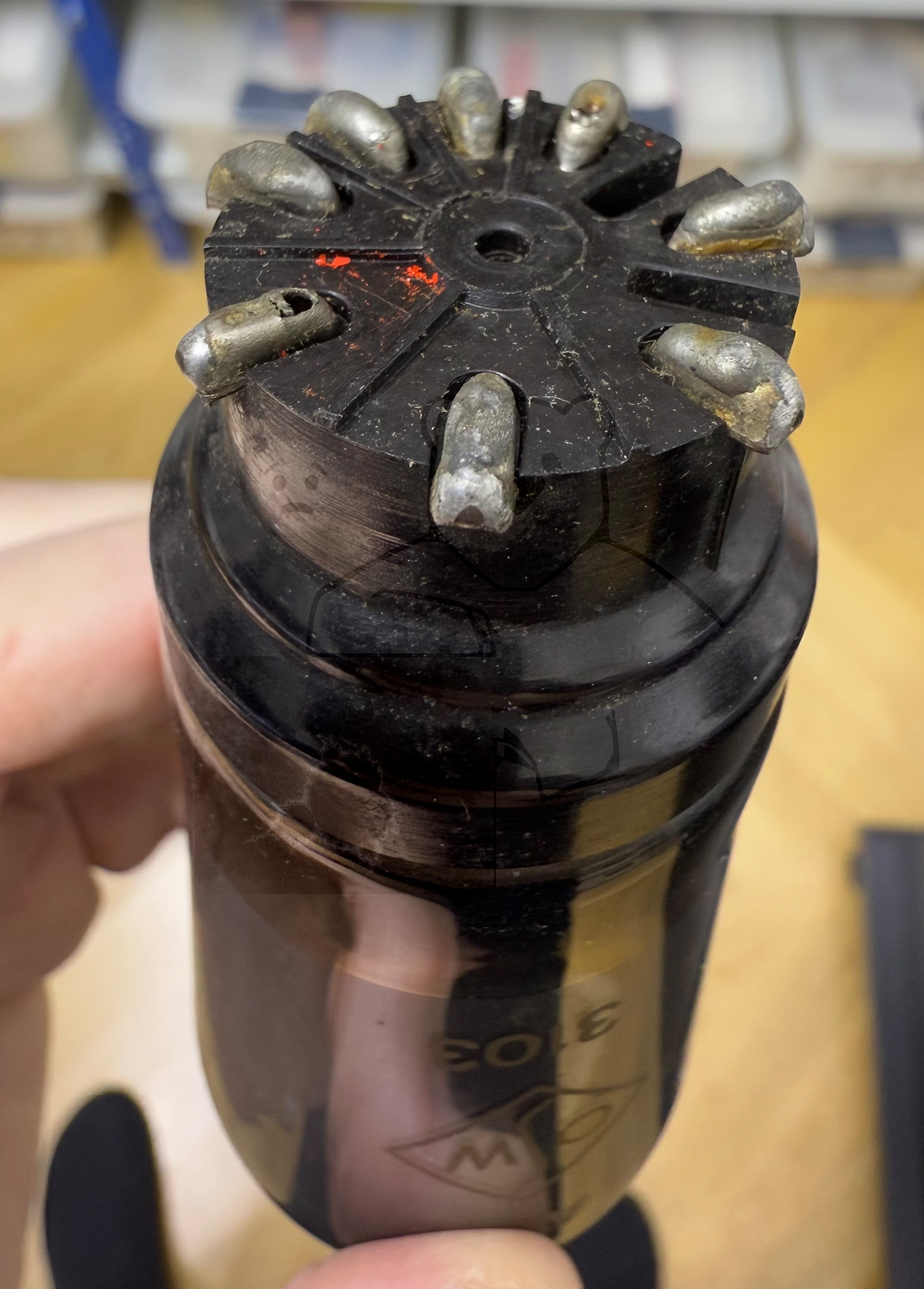

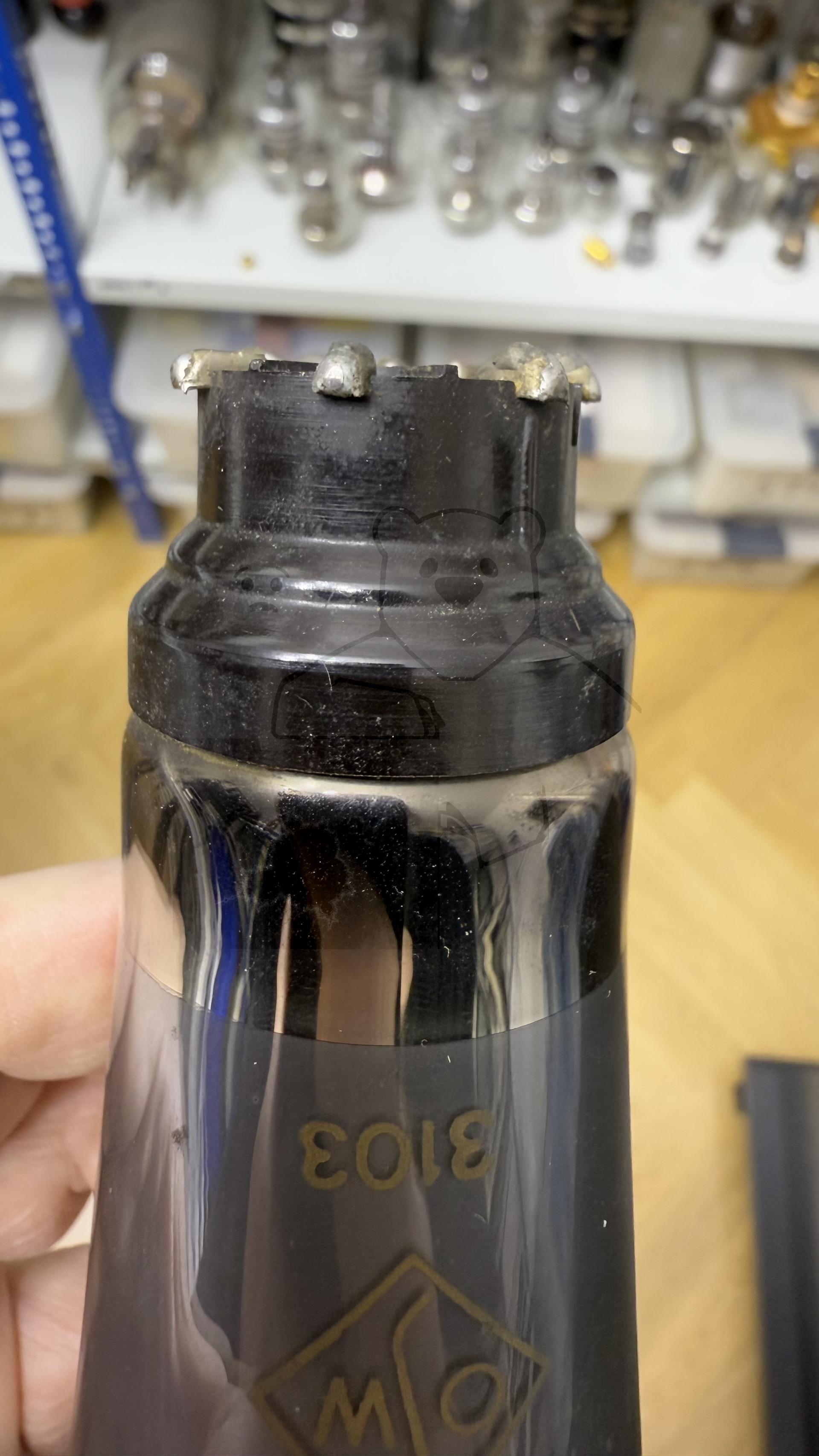

Daten und Bilder der Röhre: 3103 OSW

🔎 Beschreibung der Röhre: 3103 OSW

Name	3103 OSW
Vergleichsname	→ 4E4 (TeKaDe) → AL4
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt

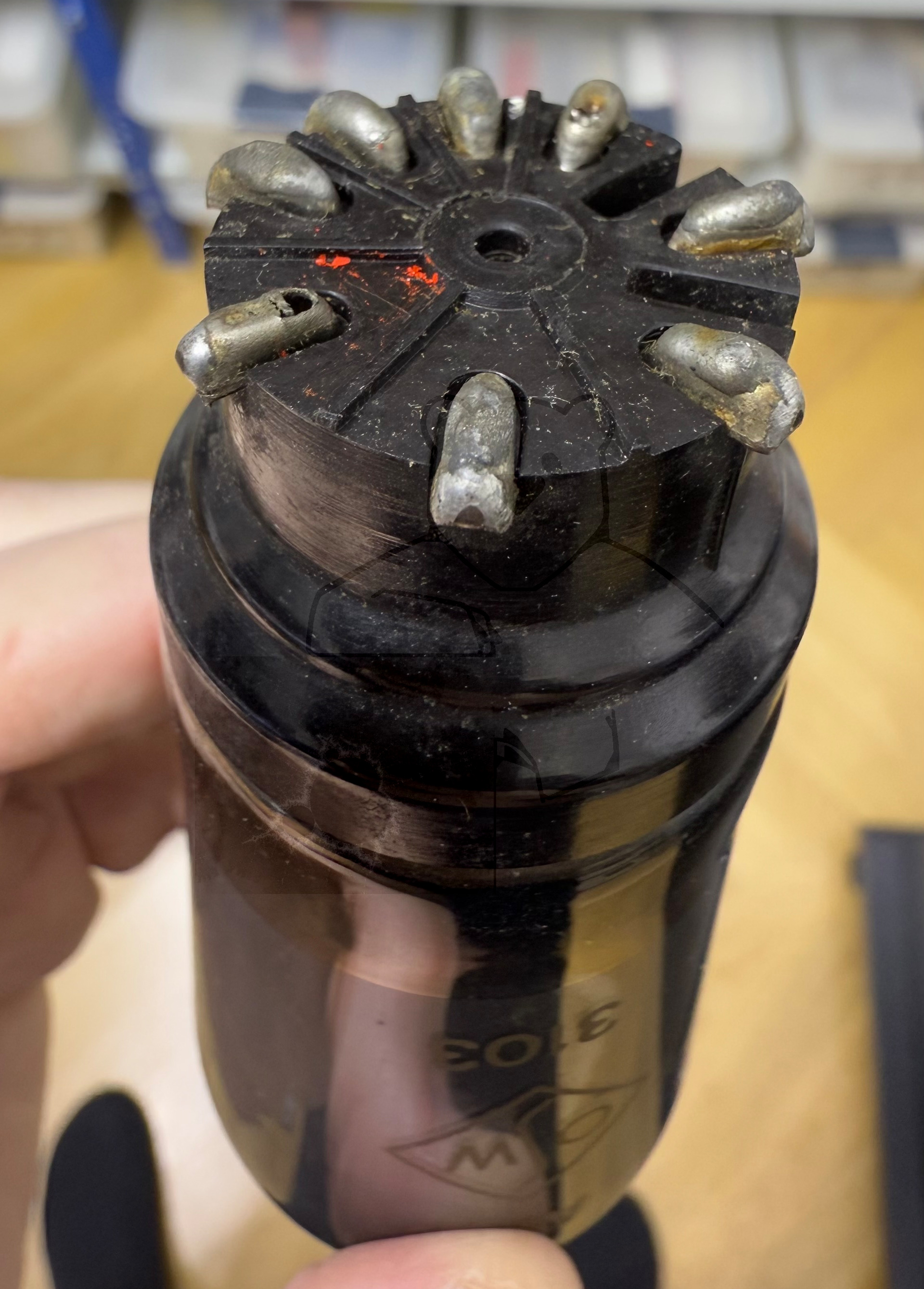

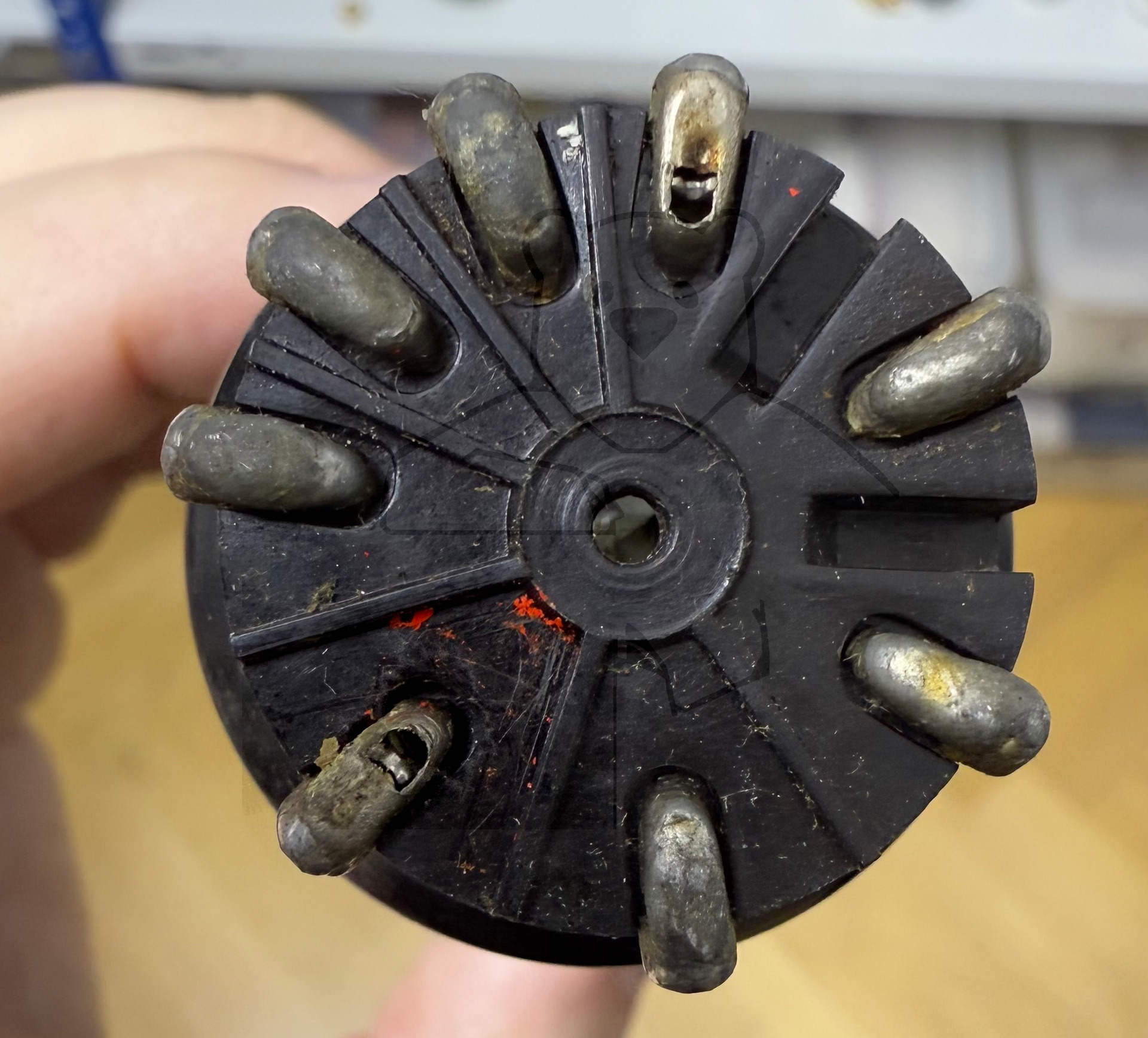

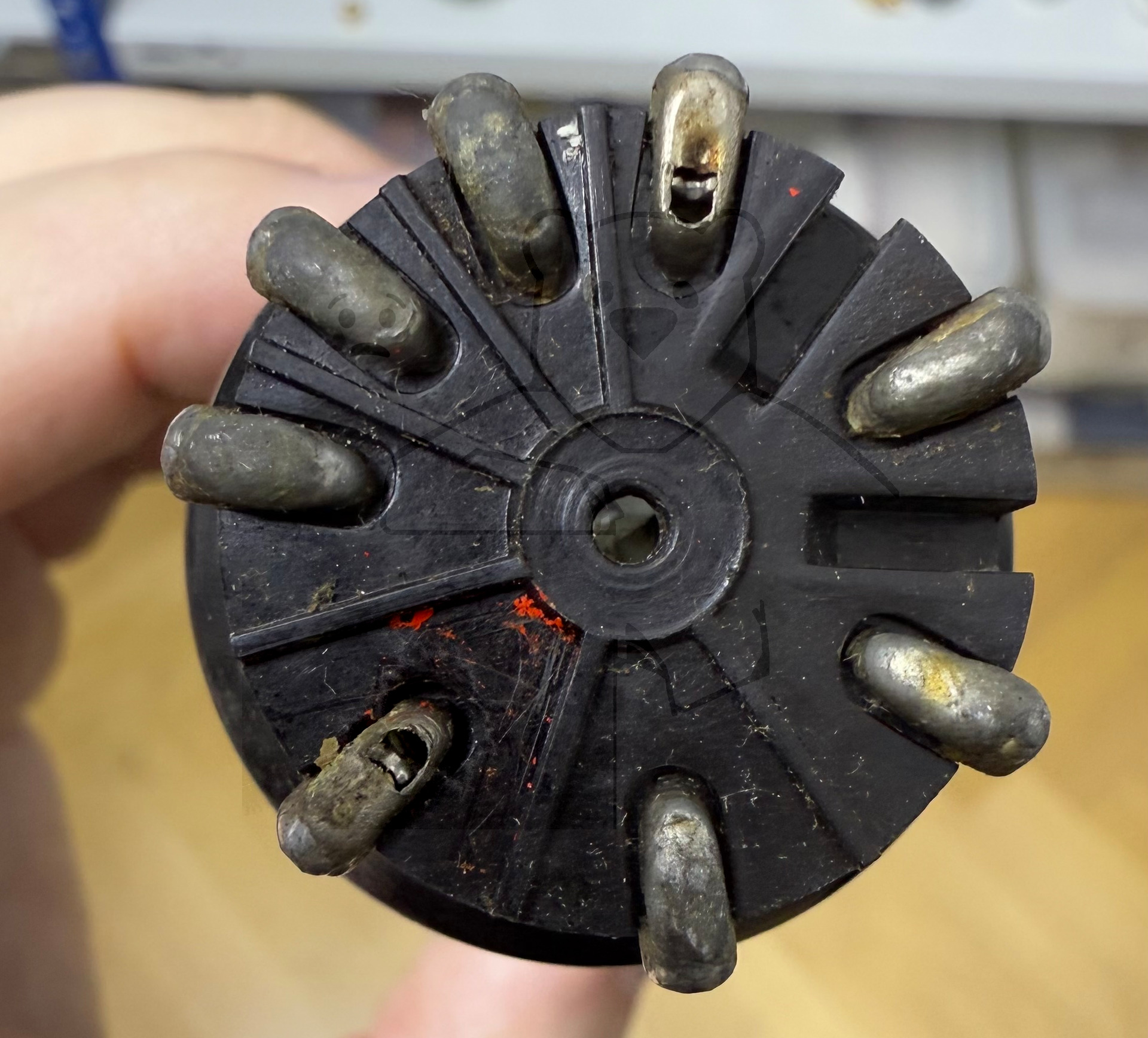

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 07:15:32

🔎 Beschreibung der Systeme für die Röhre: 3103 OSW

	System 1
Kathode	4
Gitter 1	6
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 3103 OSW

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 3103 OSW
Datenblatt AL4 Philips [www.tubedata.info].pdf (67 kB)
Datenblatt AL4 Telefunken.pdf (182 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
