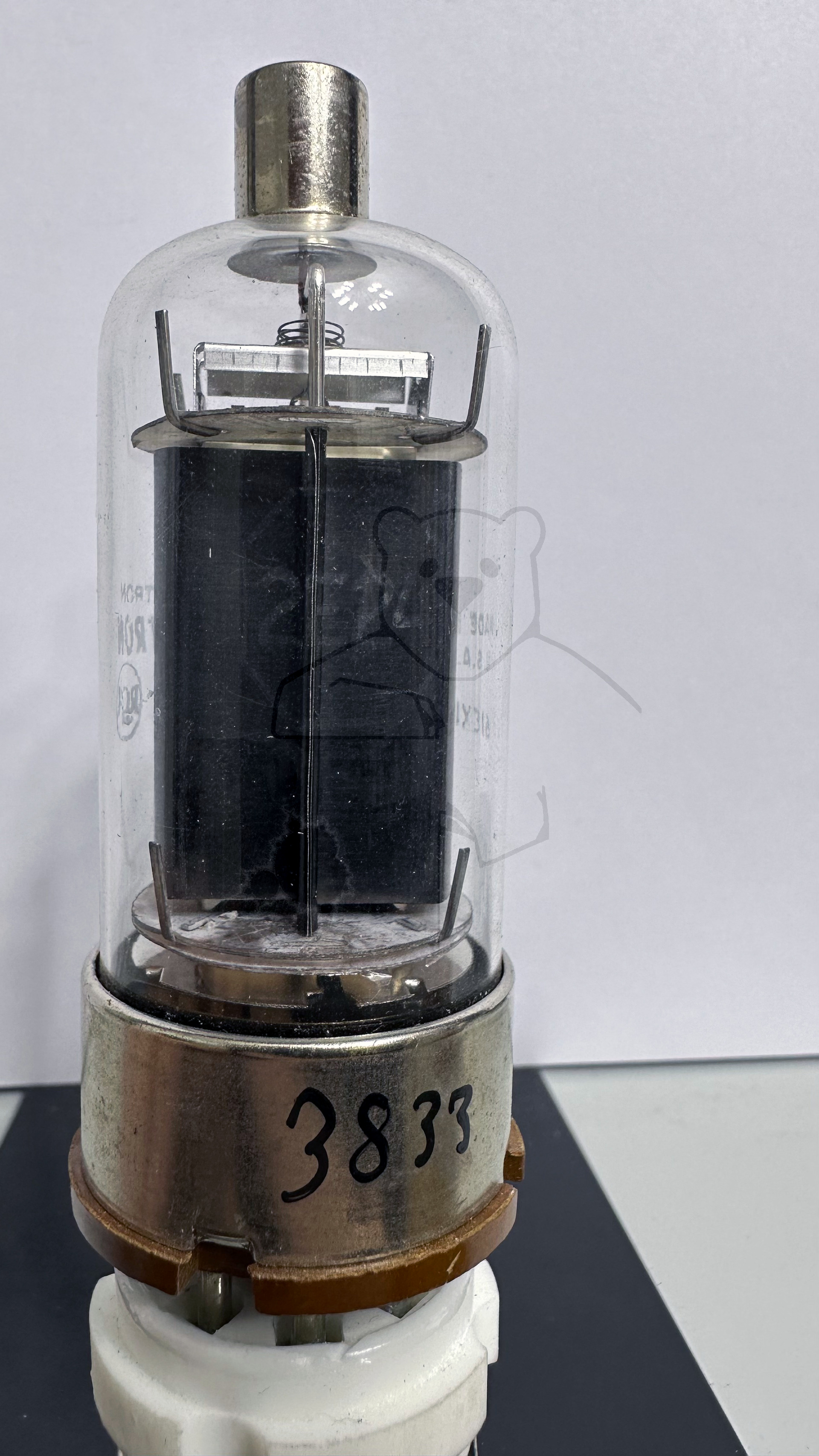

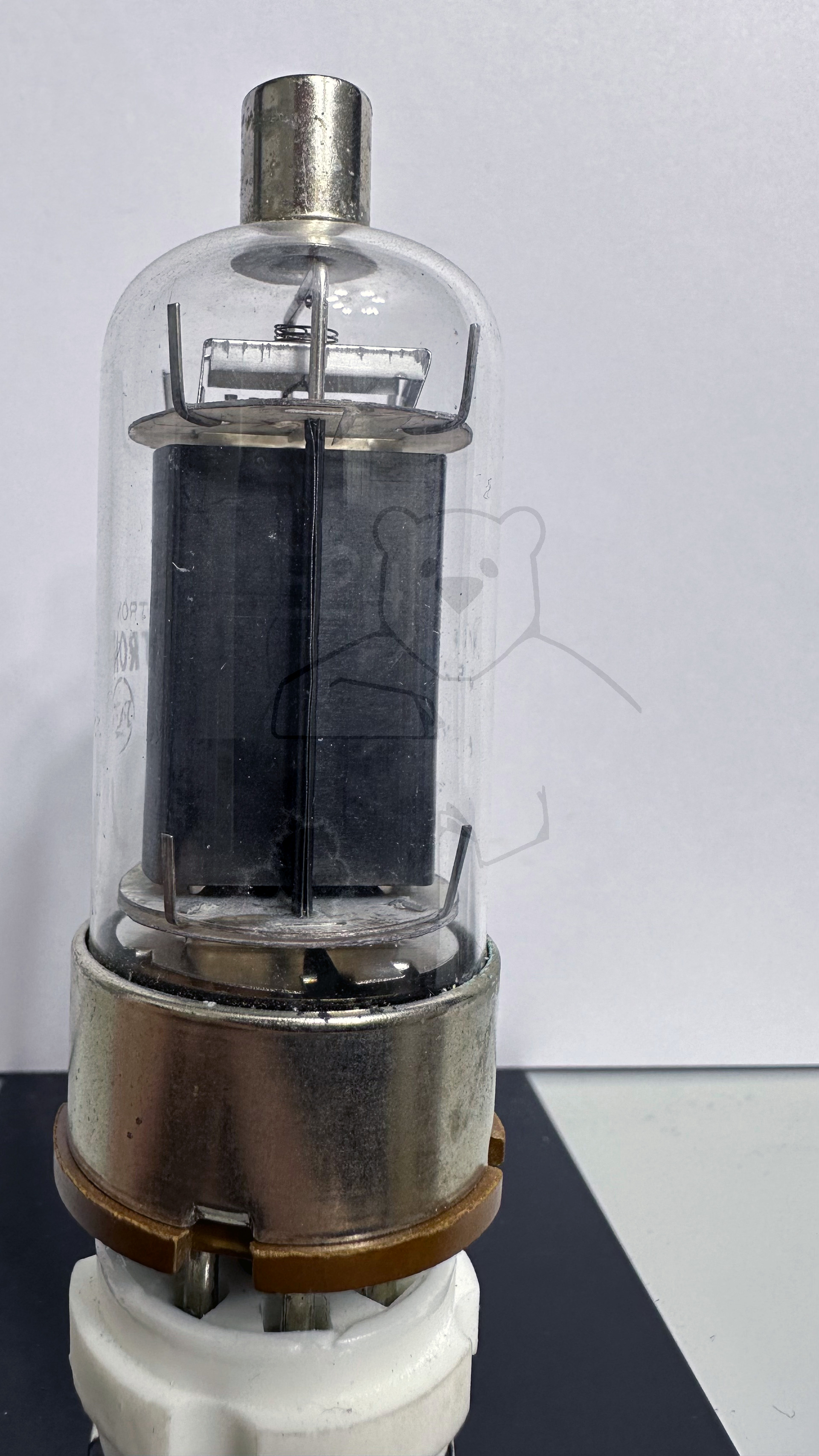

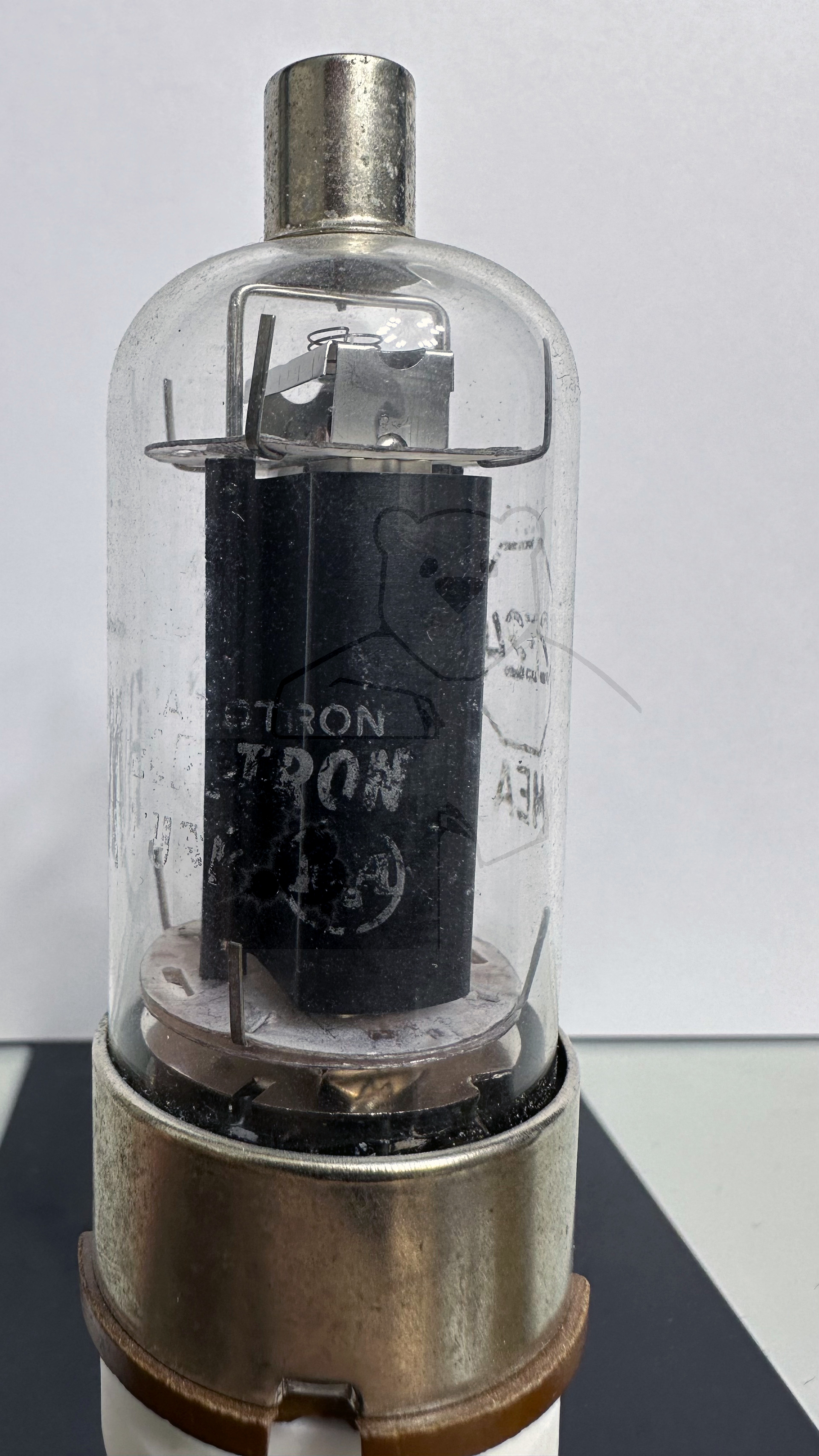

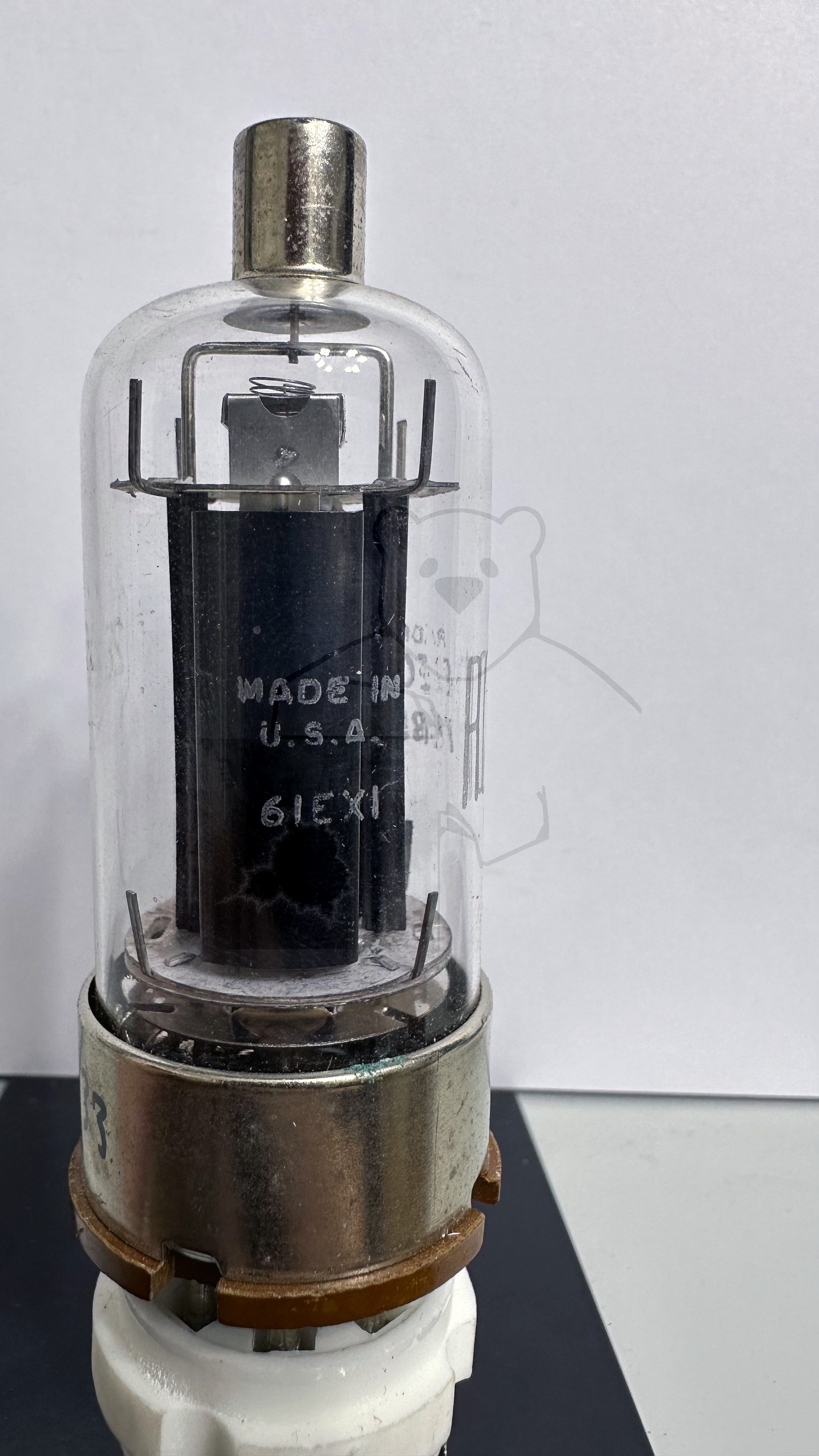

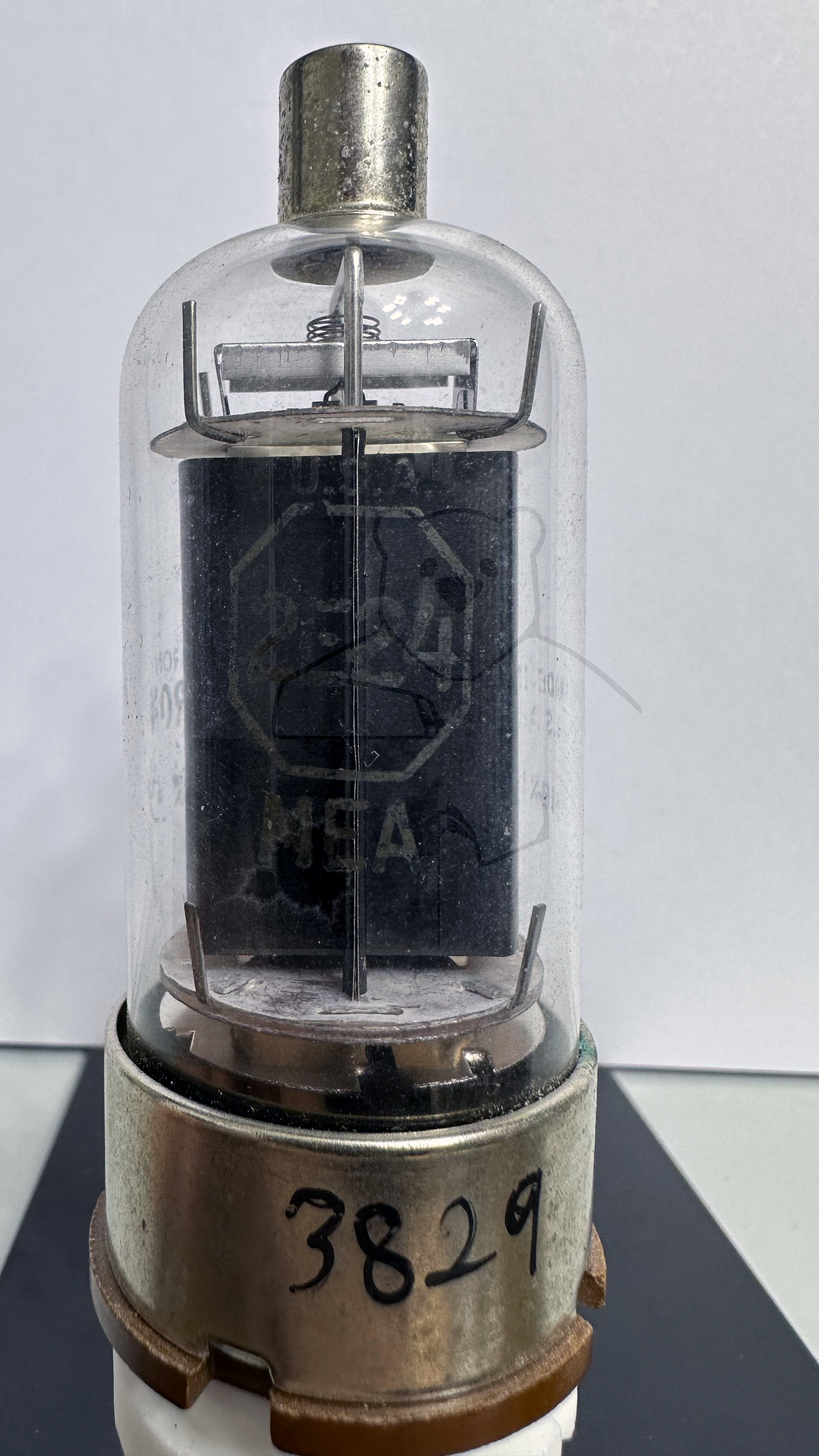

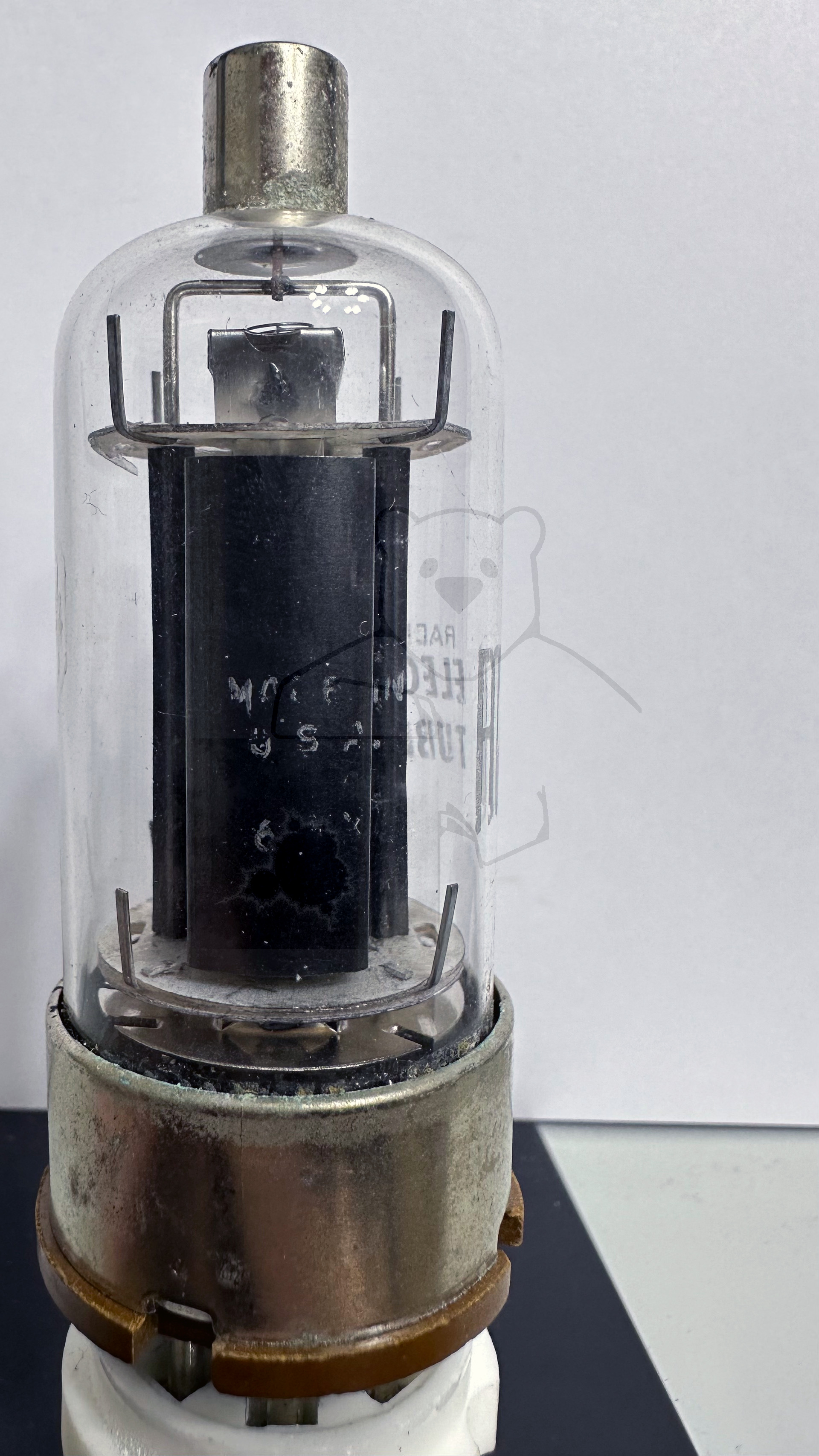

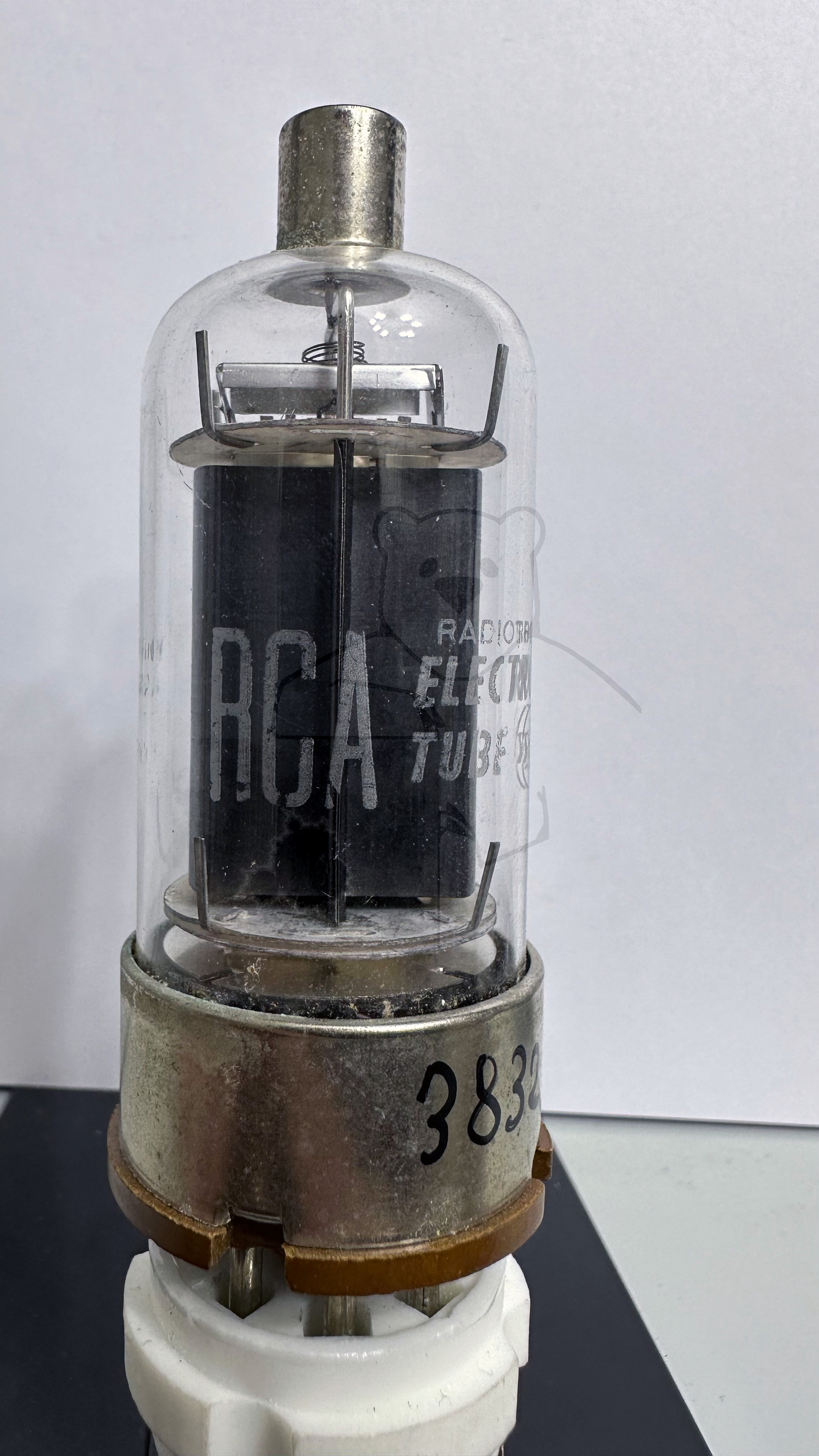

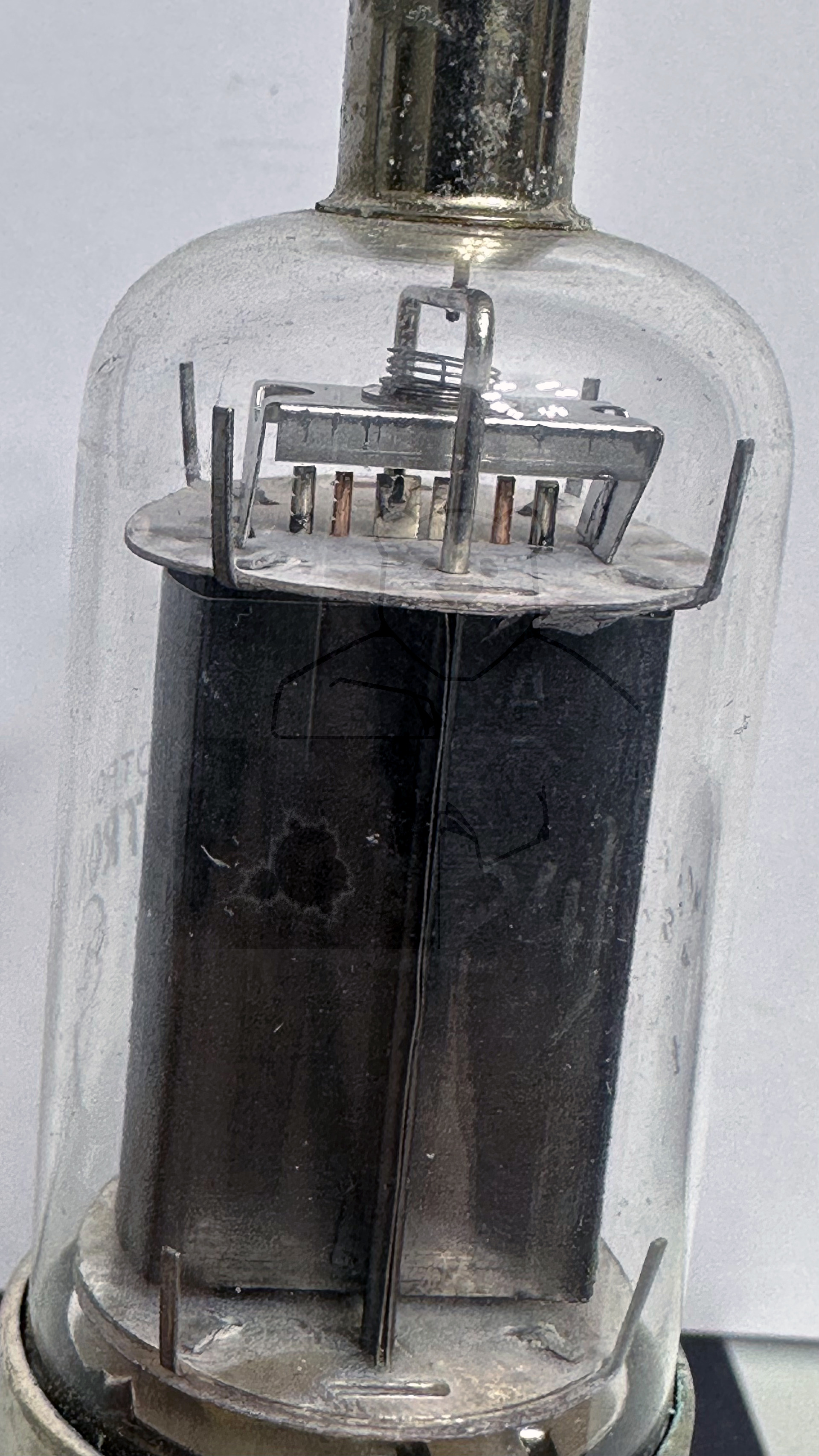

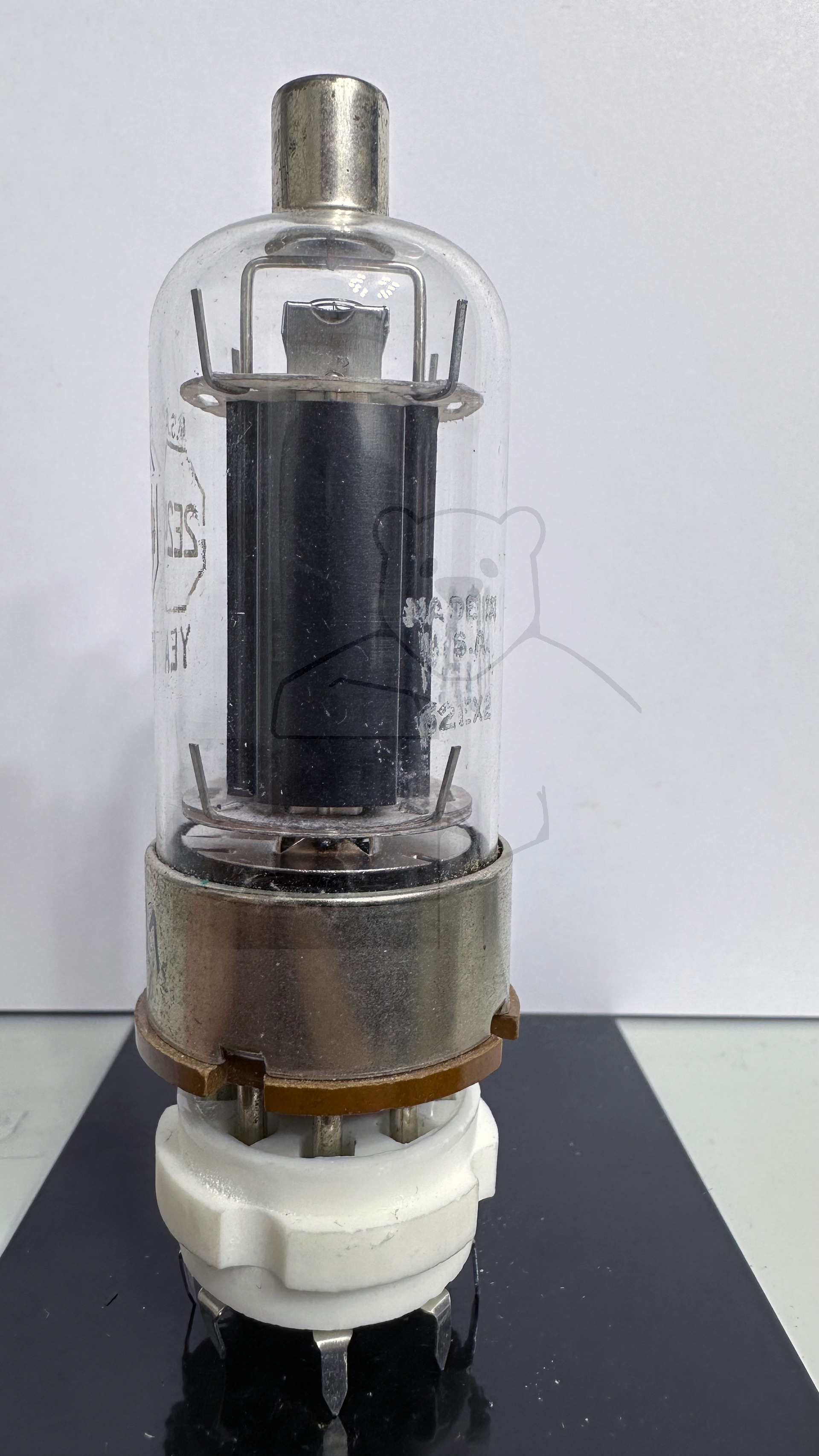

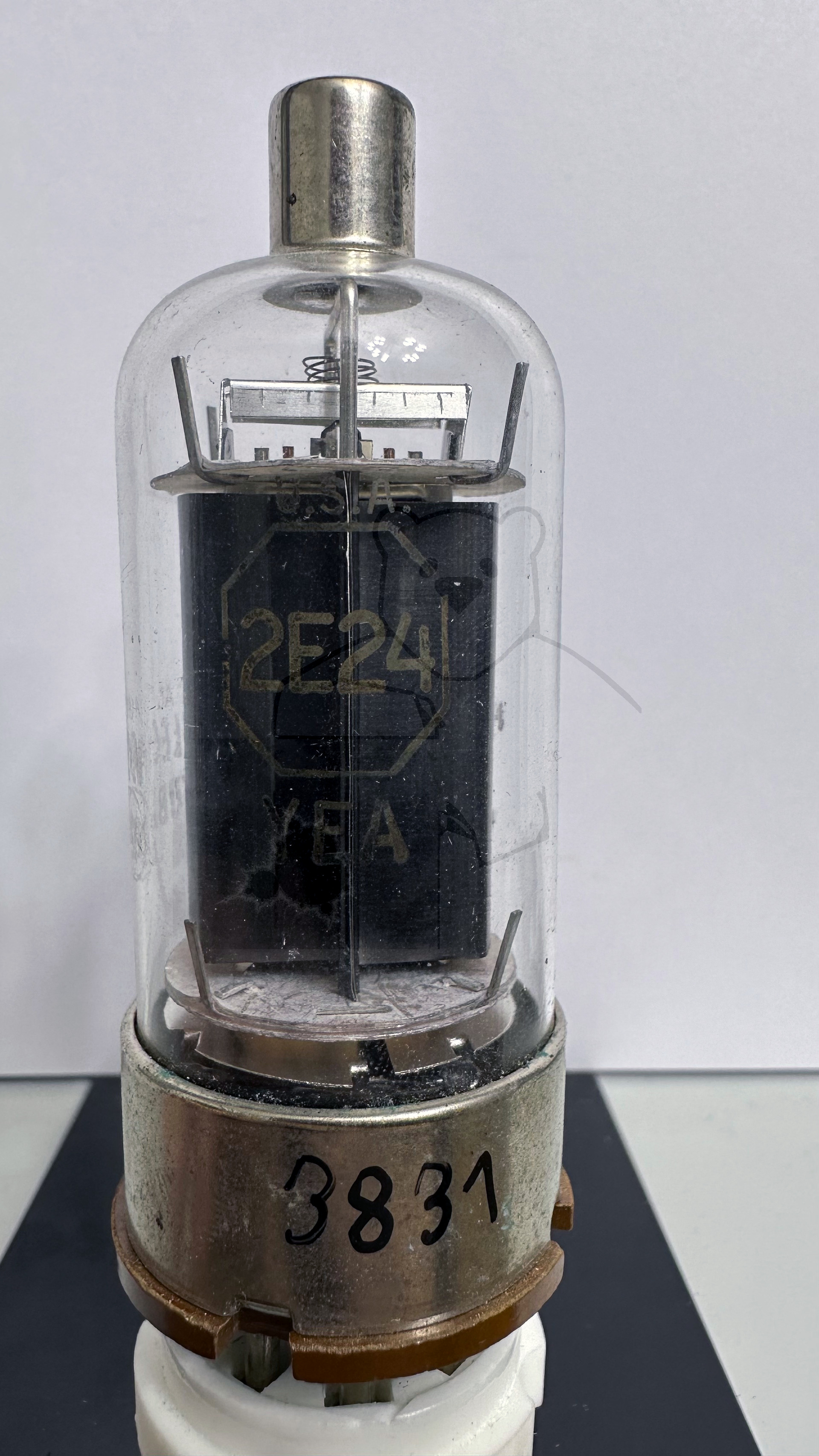

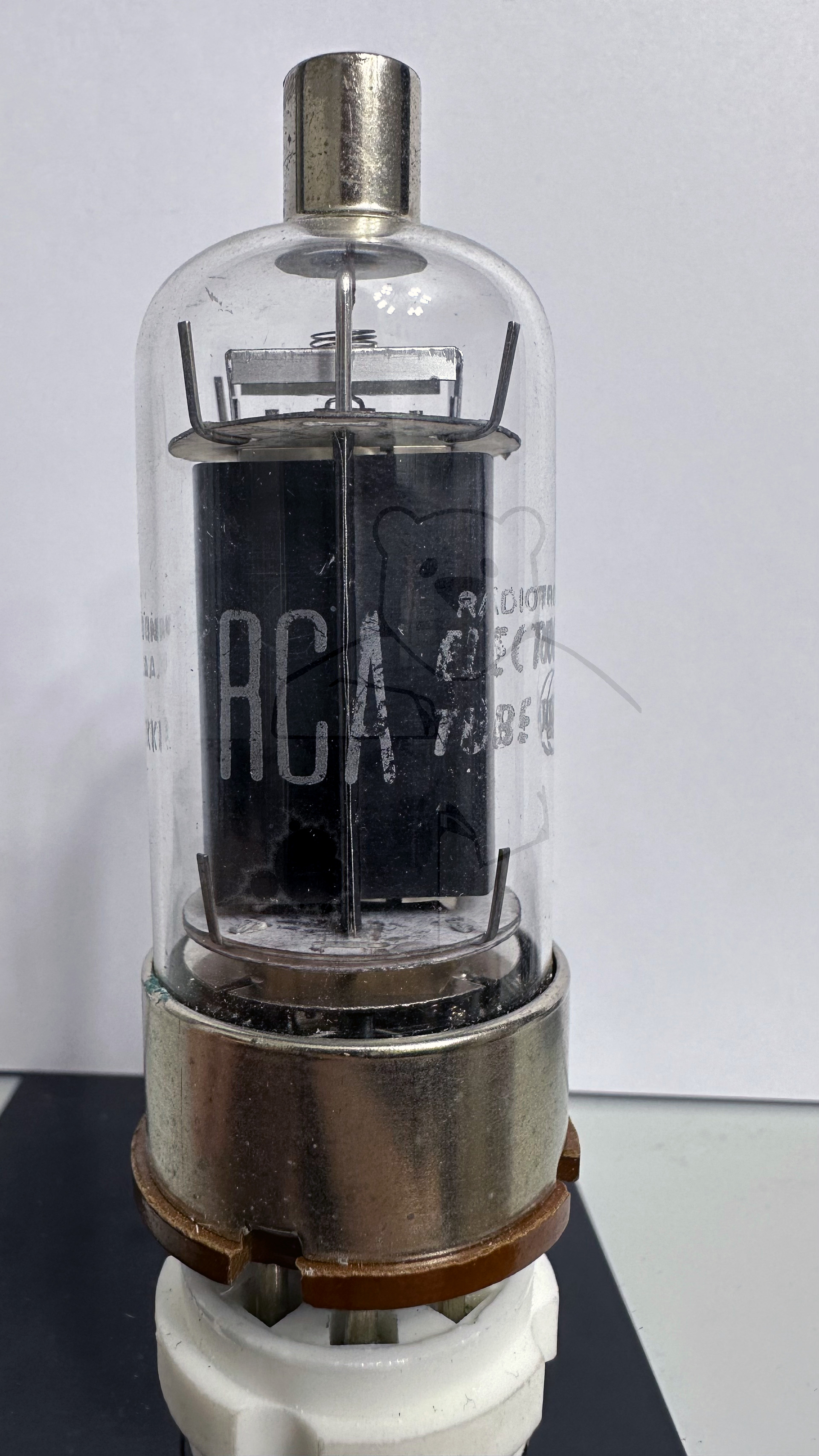

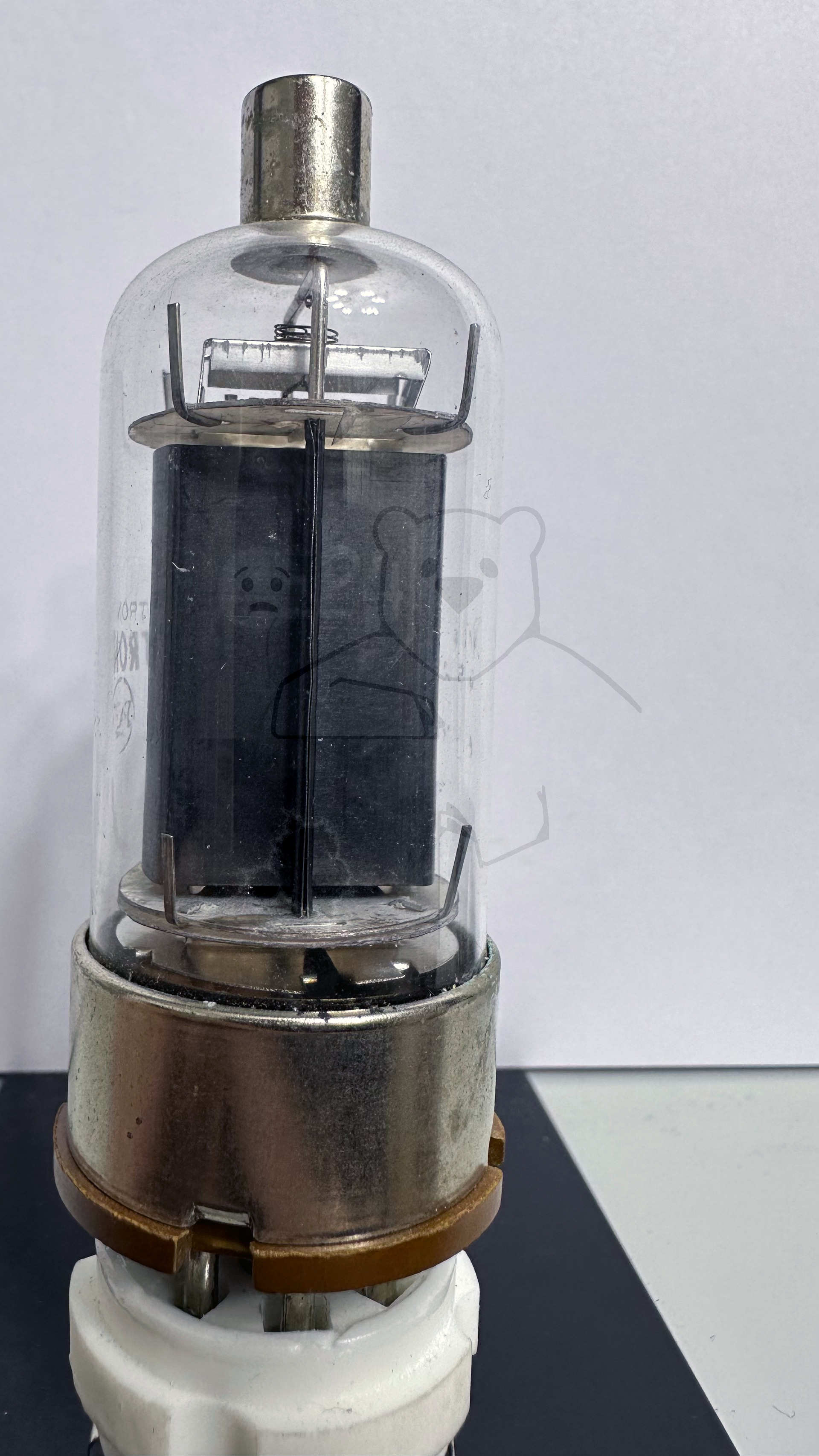

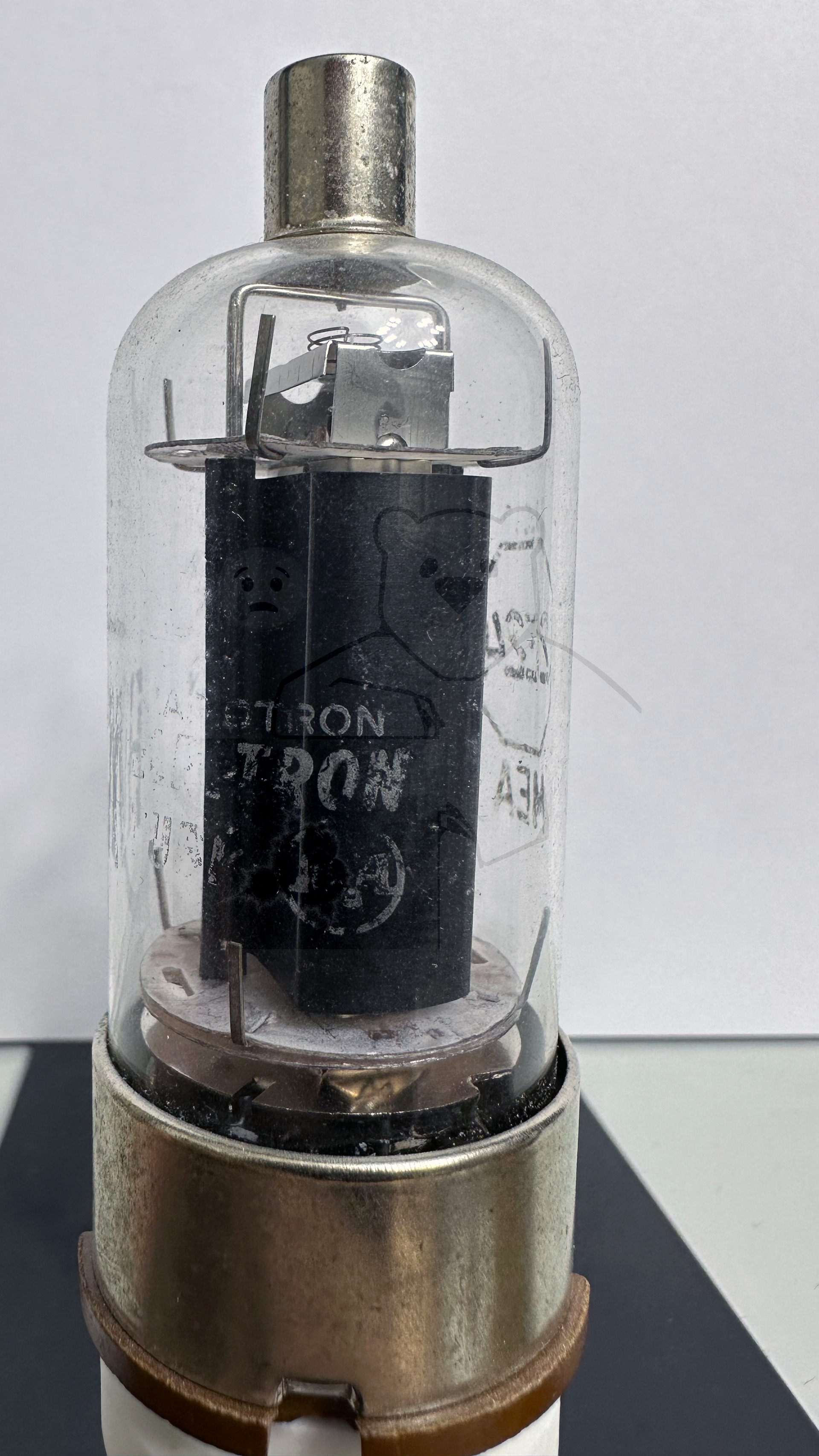

Daten und Bilder der Röhre: 2E24

🔎 Beschreibung der Röhre: 2E24

Name	2E24
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,65
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 07:11:30

🔎 Beschreibung der Systeme für die Röhre: 2E24

	System 1
Kathode	1
Gitter 1	5
Gitter 2	3
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7 - Mittelabgriff 1
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

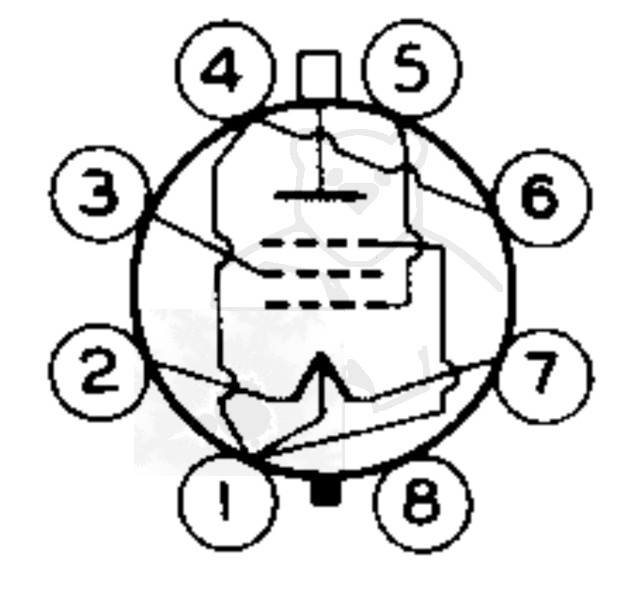

🔎 Sockelschaltung der 2E24

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 2E24
Datenblatt 2E24 RCA [www.tubedata.info].pdf (778 kB)
Pruefkarte 2E24 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
