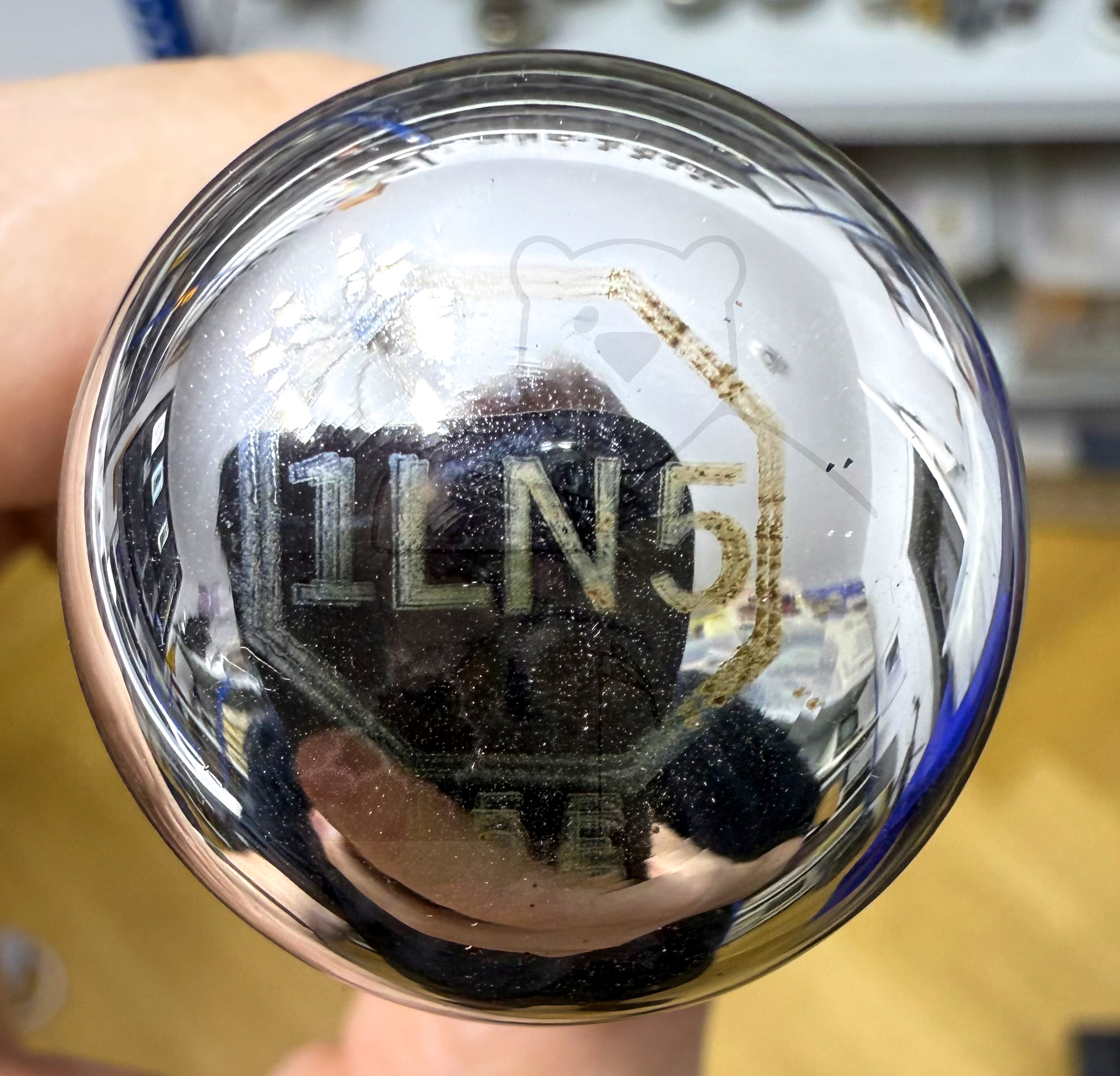

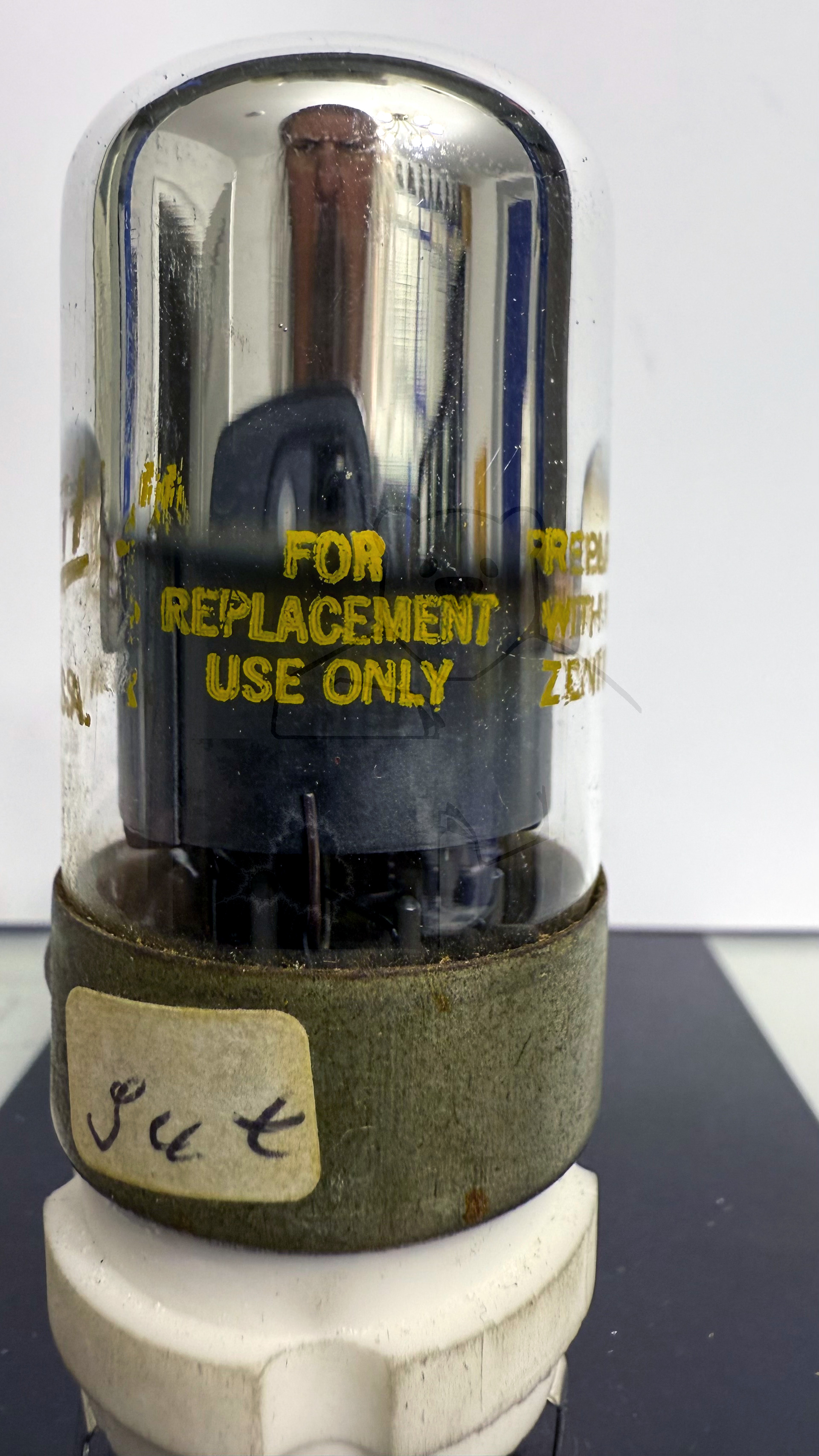

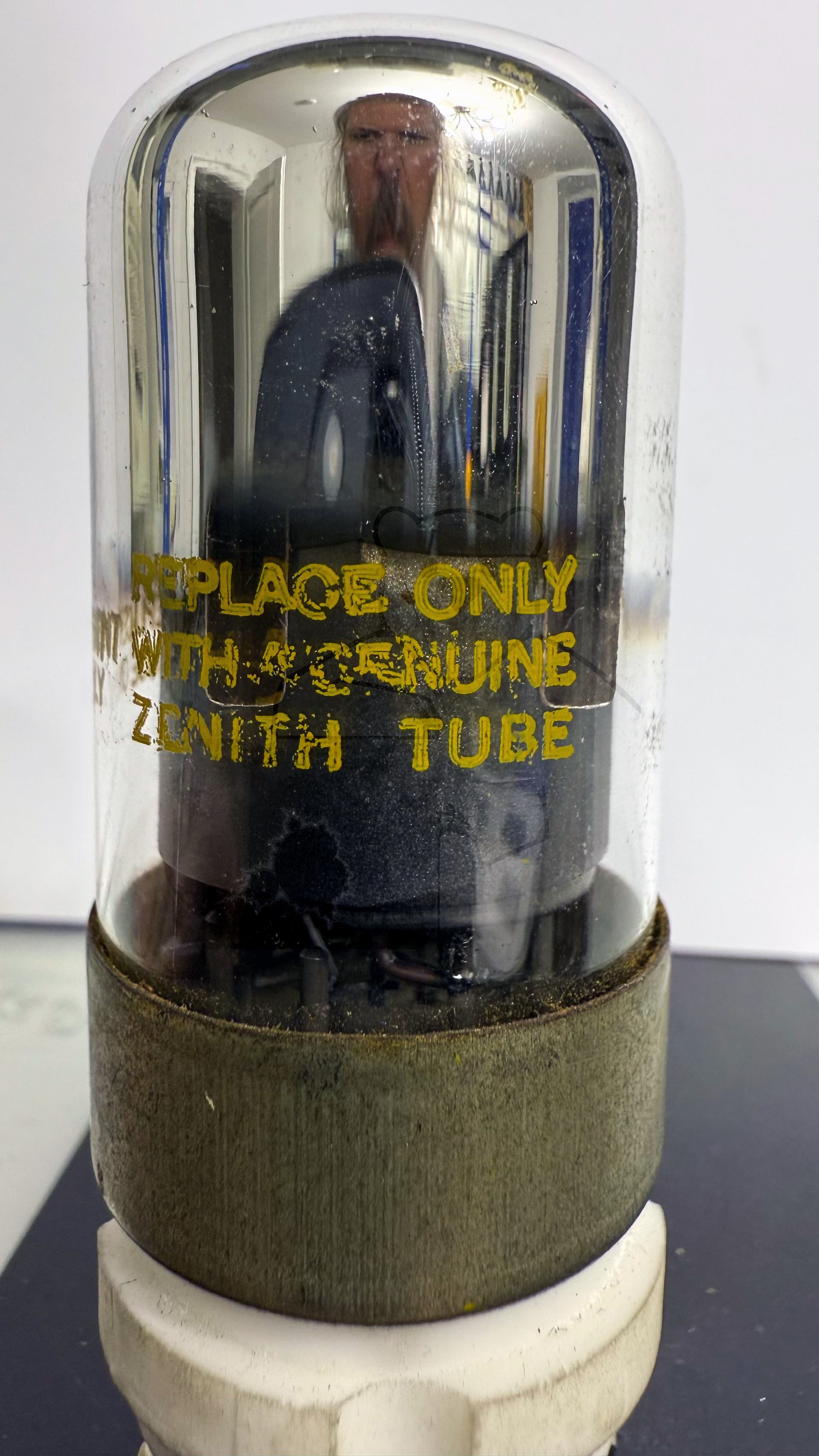

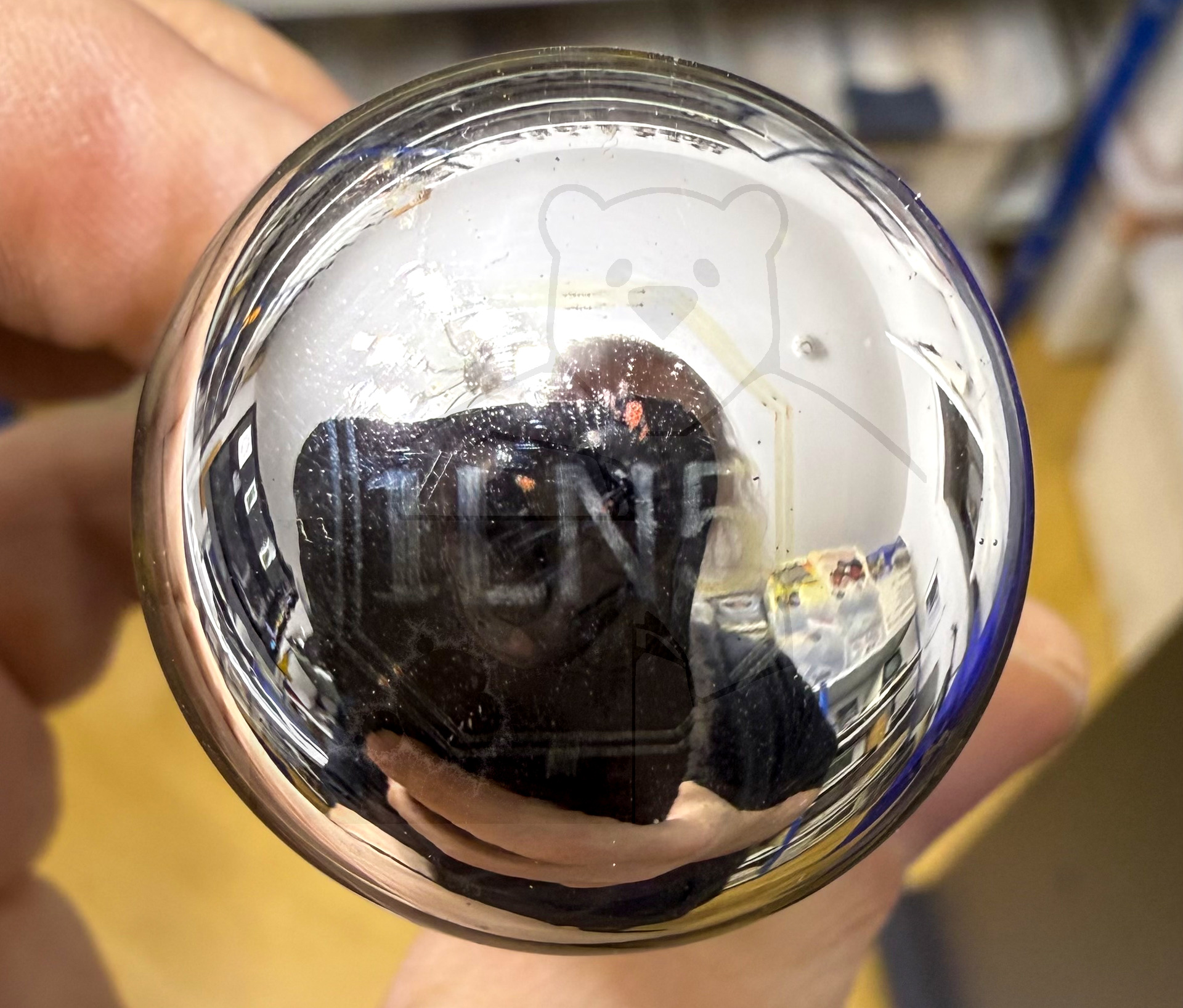

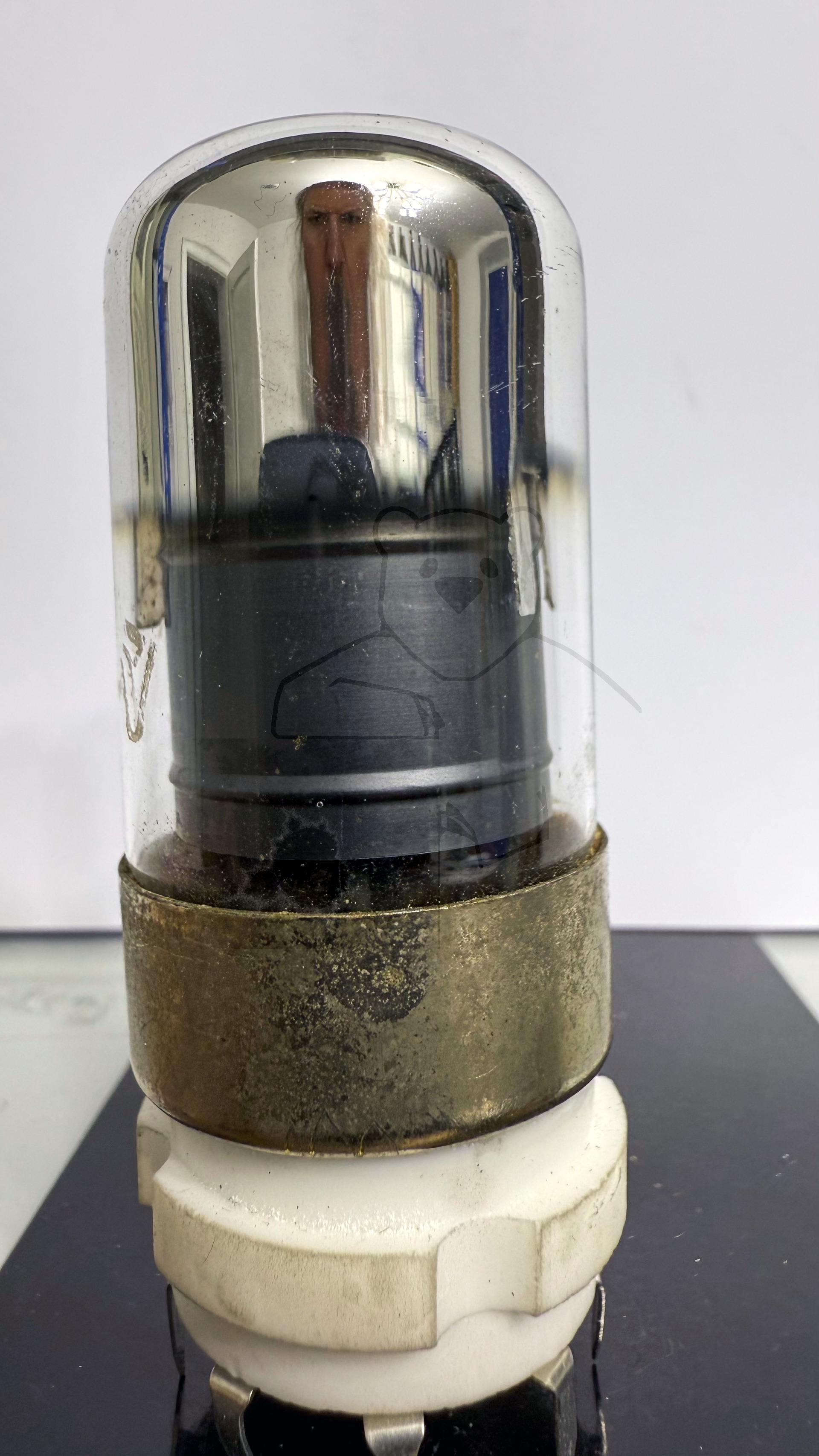

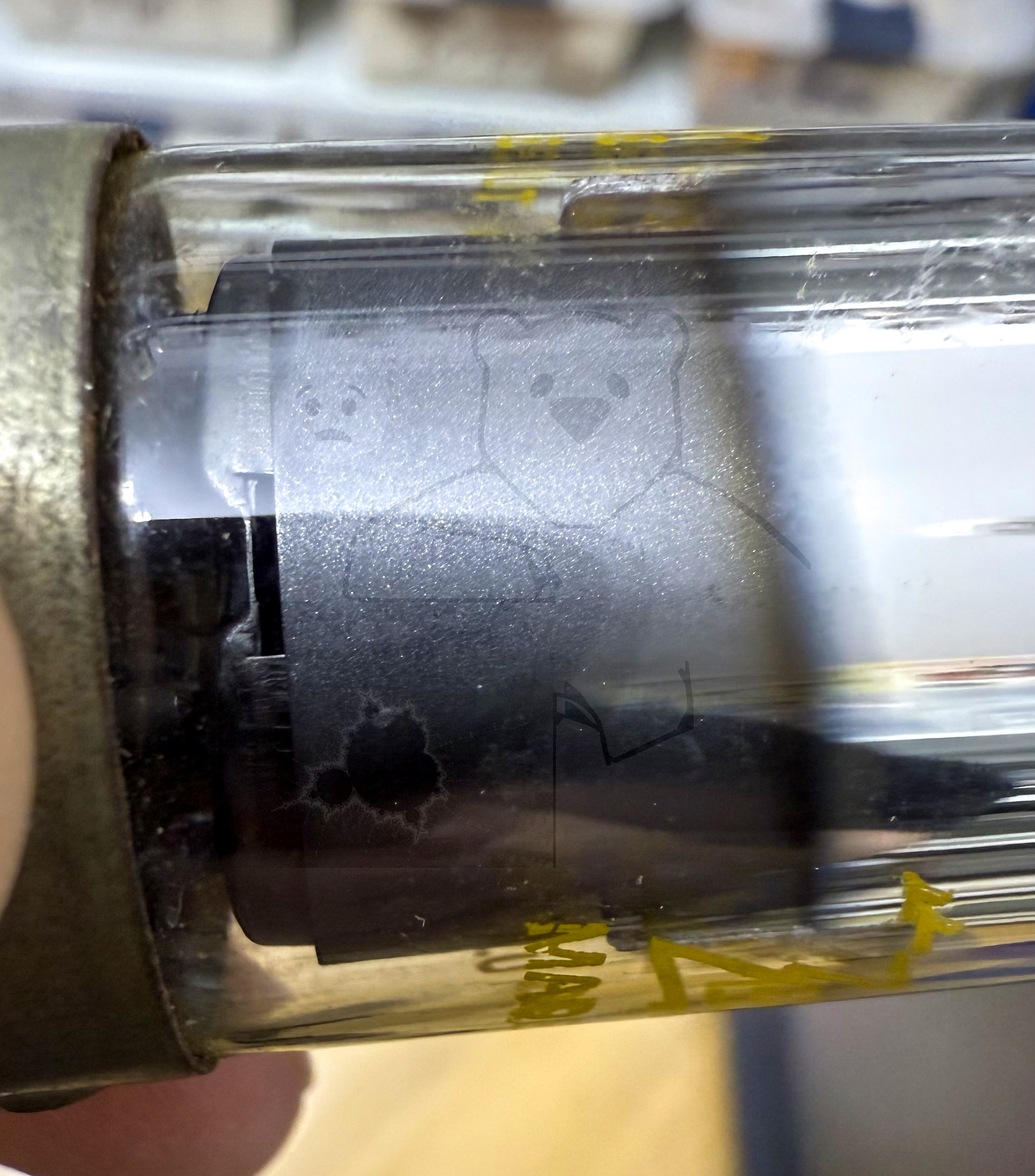

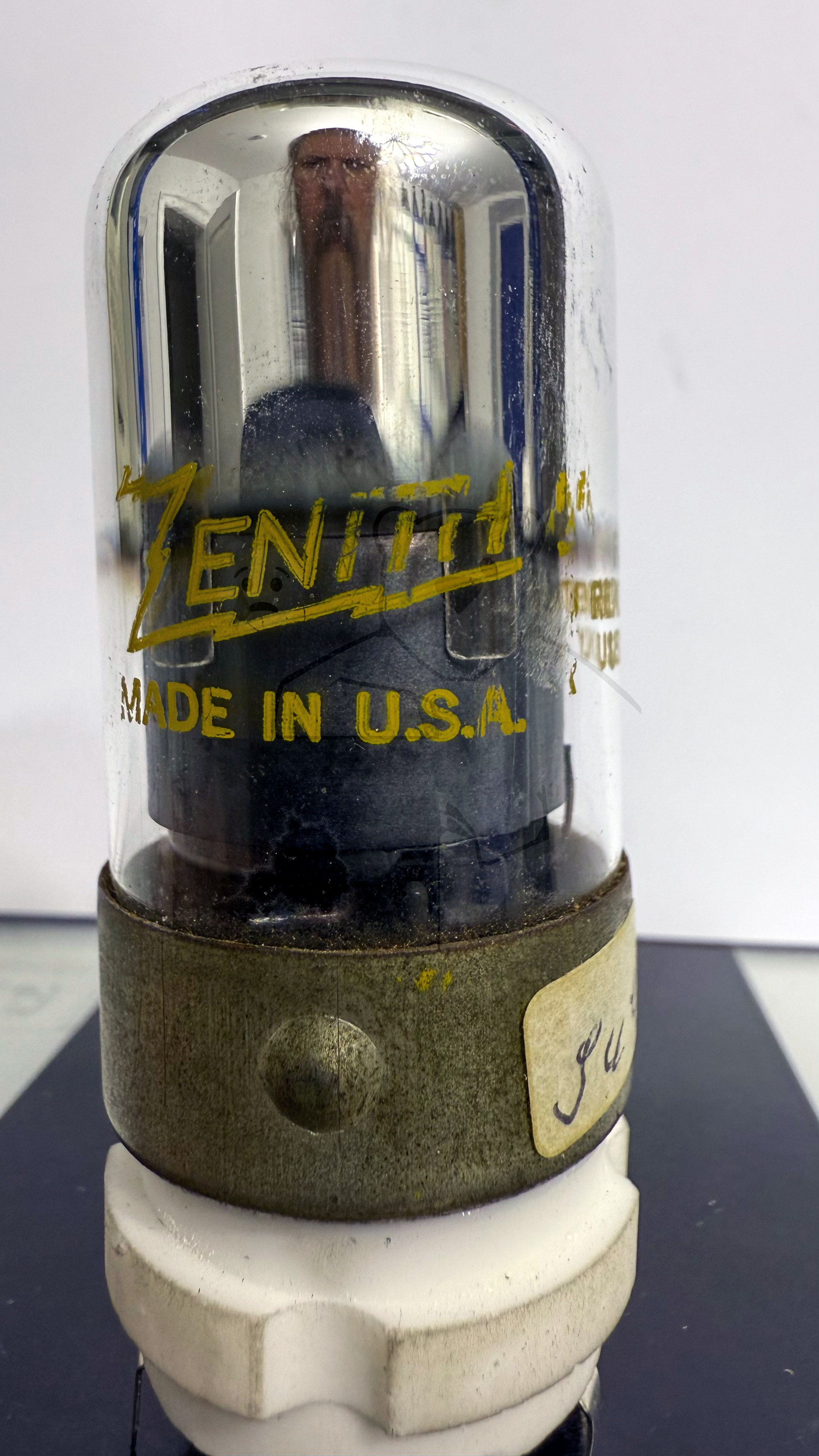

Daten und Bilder der Röhre: 1LN5

🔎 Beschreibung der Röhre: 1LN5

Name	1LN5

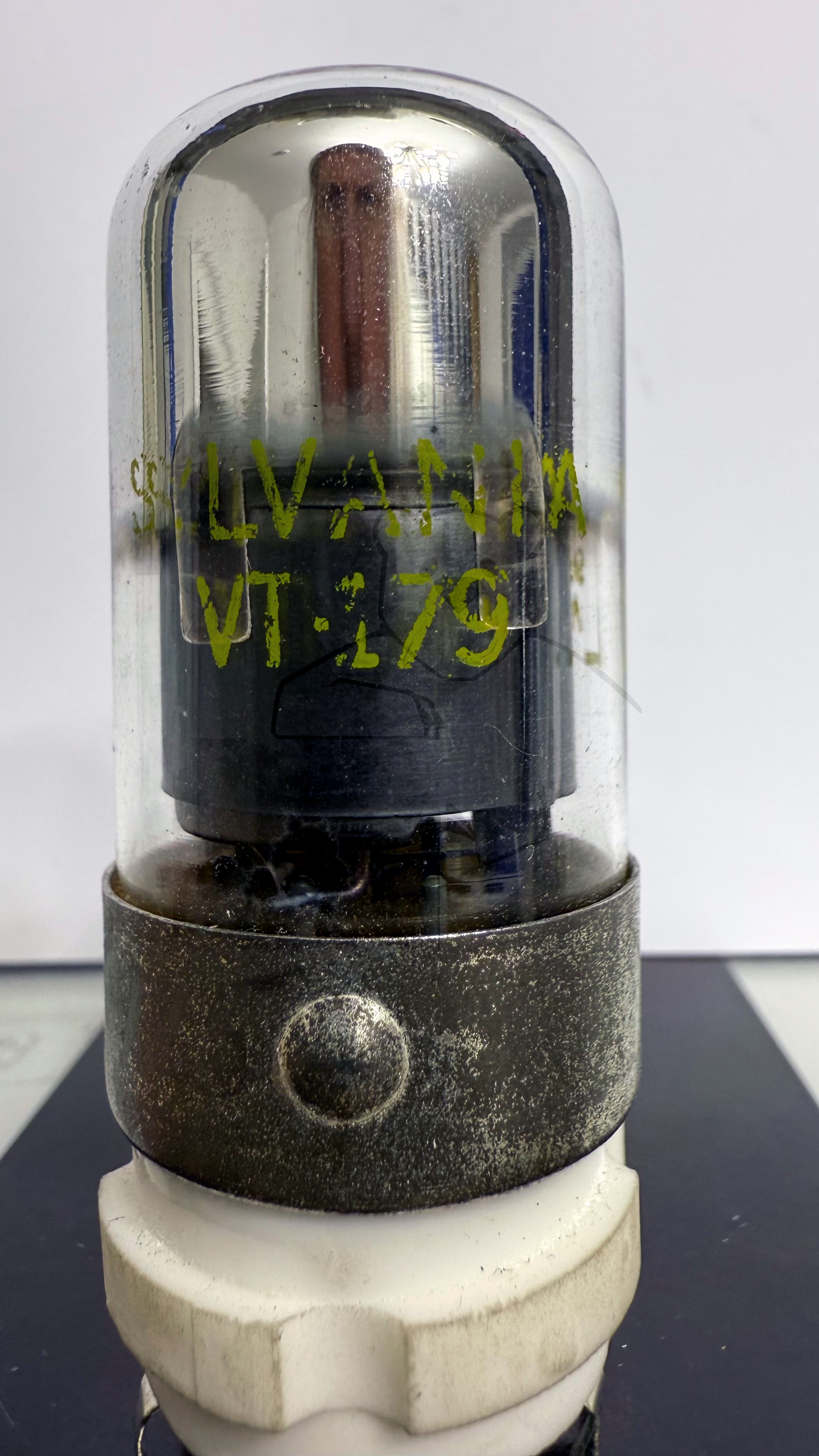

Vergleichsname	VT-179
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

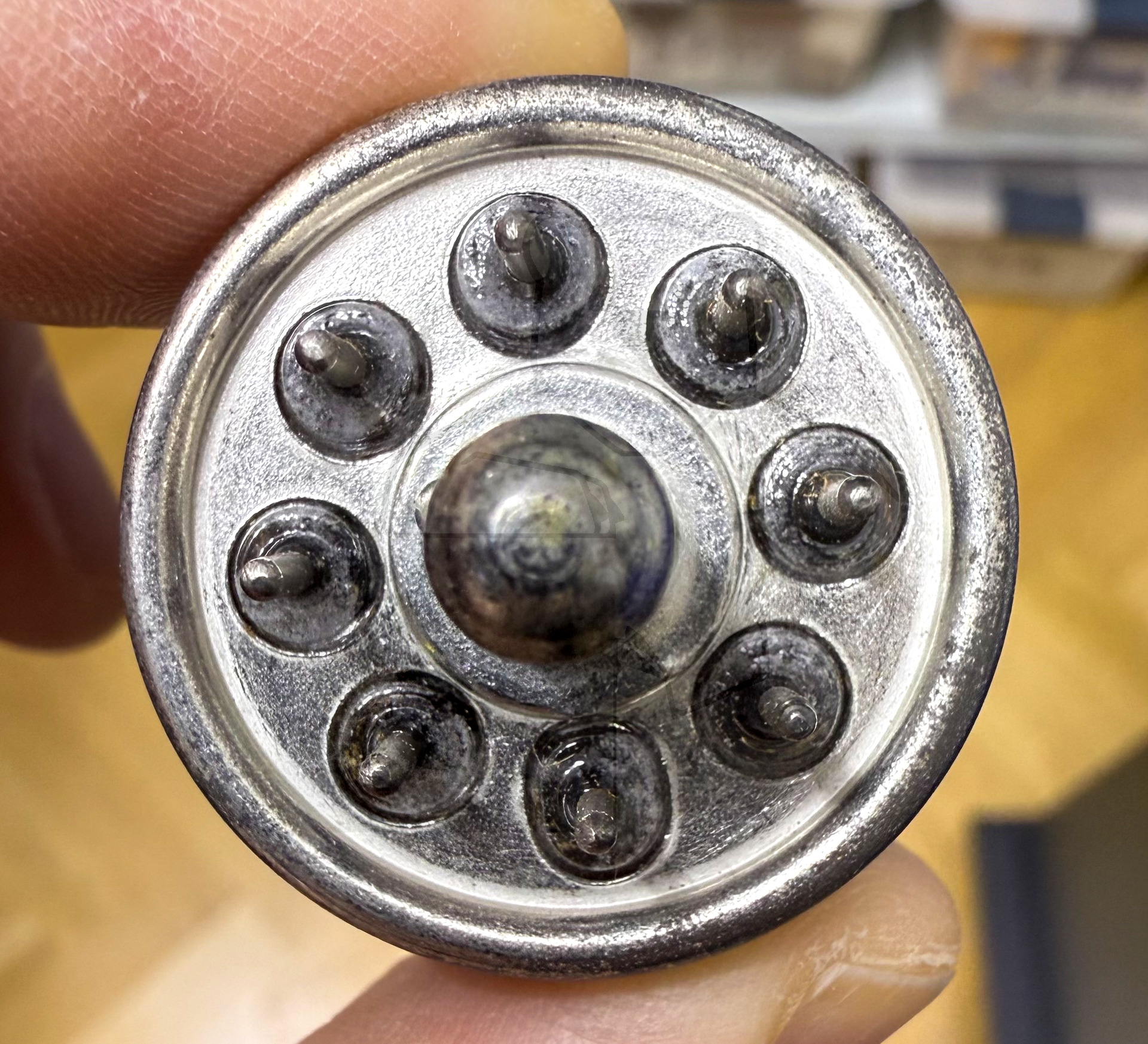

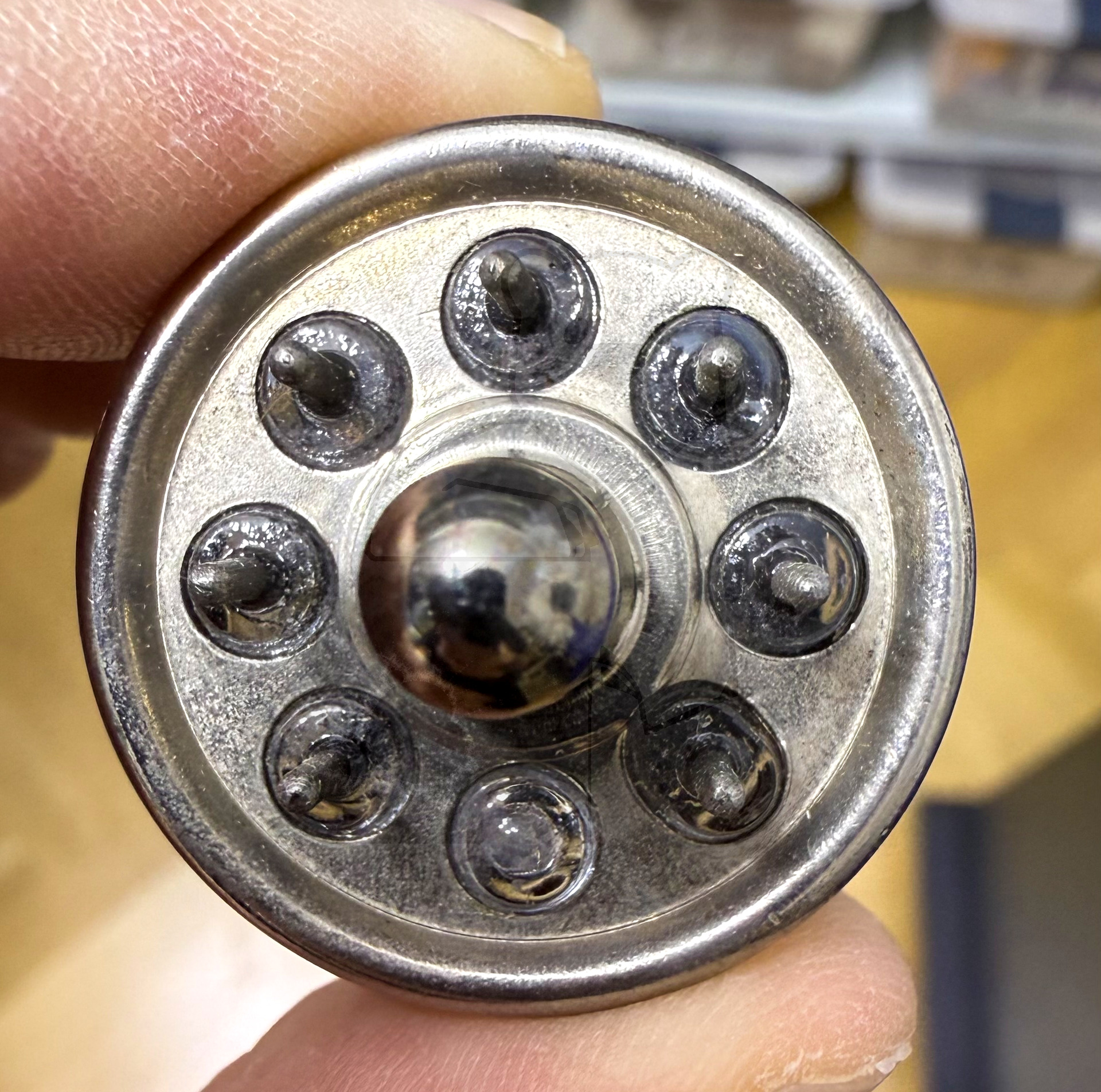

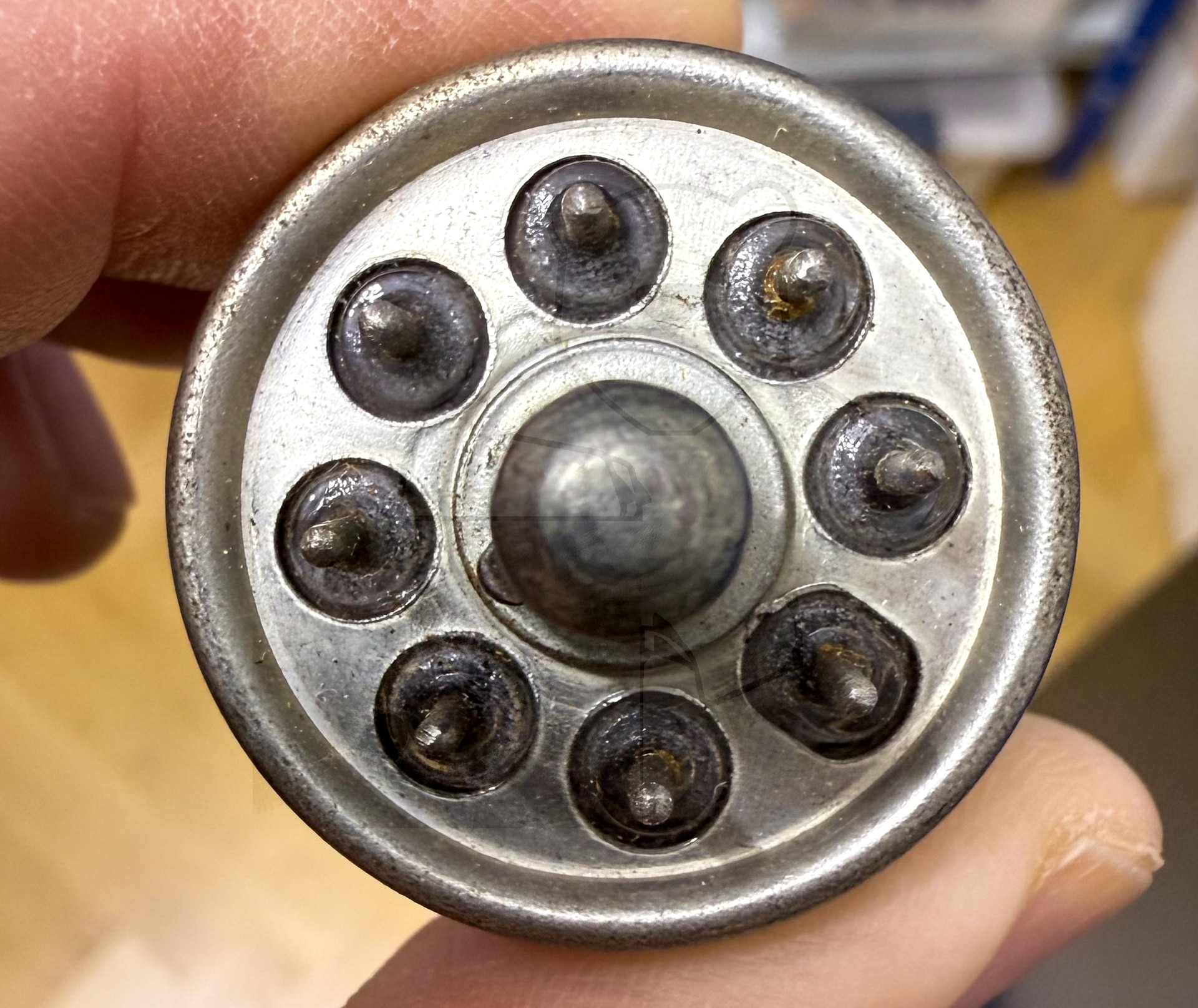

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:30:07

🔎 Beschreibung der Systeme für die Röhre: 1LN5

	System 1
Kathode	8
Gitter 1	6
Gitter 2	3
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

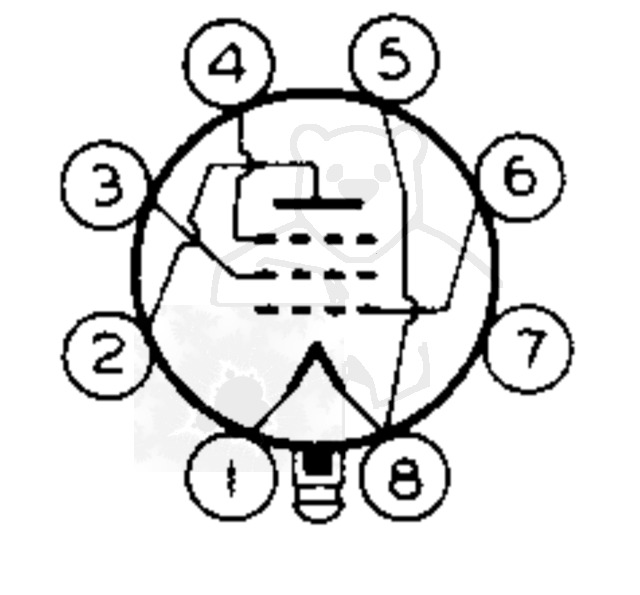

🔎 Sockelschaltung der 1LN5

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1LN5
Datenblatt 1LN5 RCA.pdf (40 kB)
Datenblatt 1LN5 Sylvania [www.tubedata.info].pdf (27 kB)
Datenblatt 1LN5 Tung-Sol [www.tubedata.info].pdf (100 kB)
Pruefkarte 1LN5 1LN5E - Neuberger RPM370 Roehrenmessgeraet.pdf (217 kB)
Pruefkarte 1LN5 VT-179 - Funke W19 Roehrenpruefer.pdf (153 kB)
