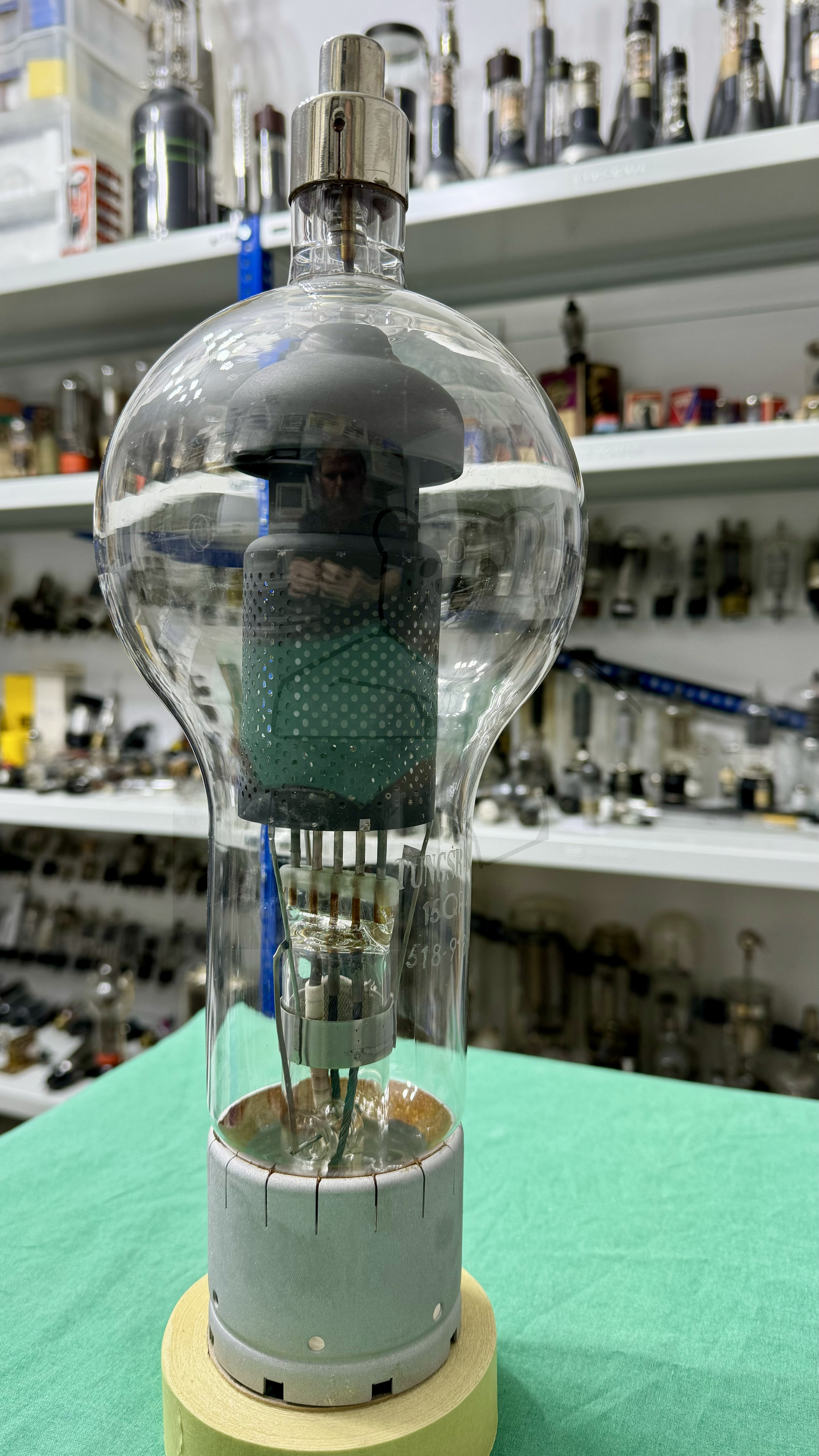

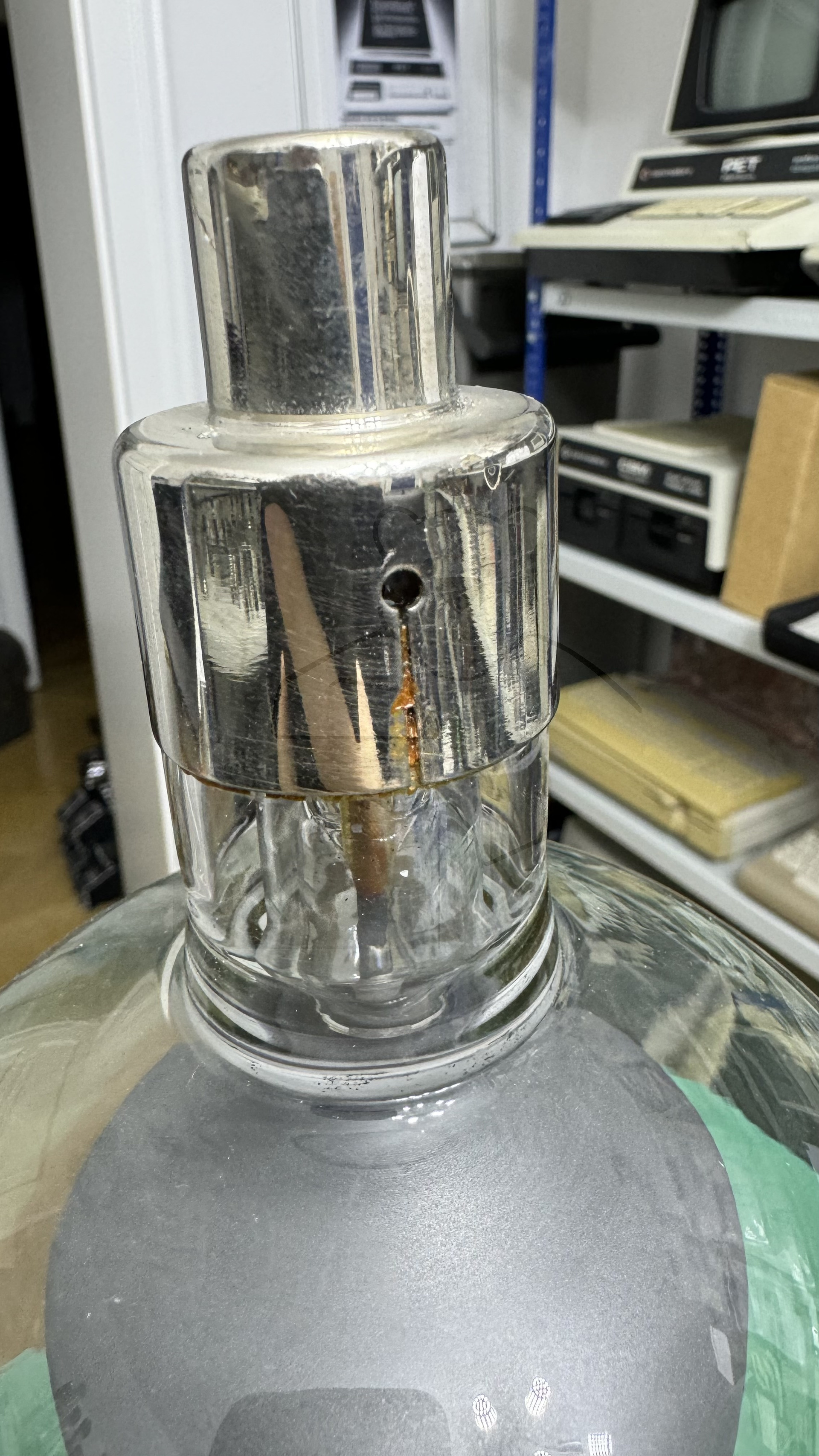

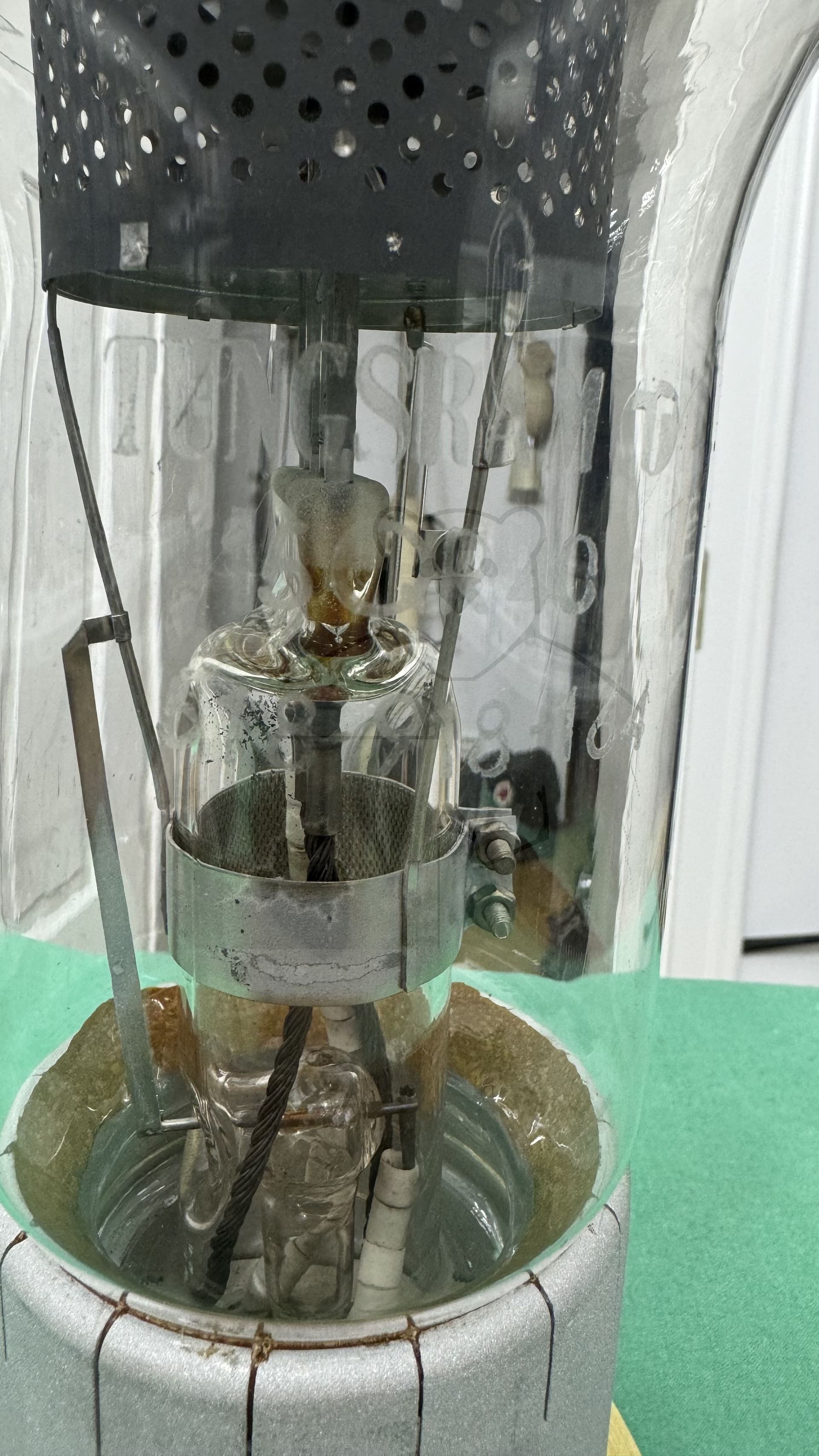

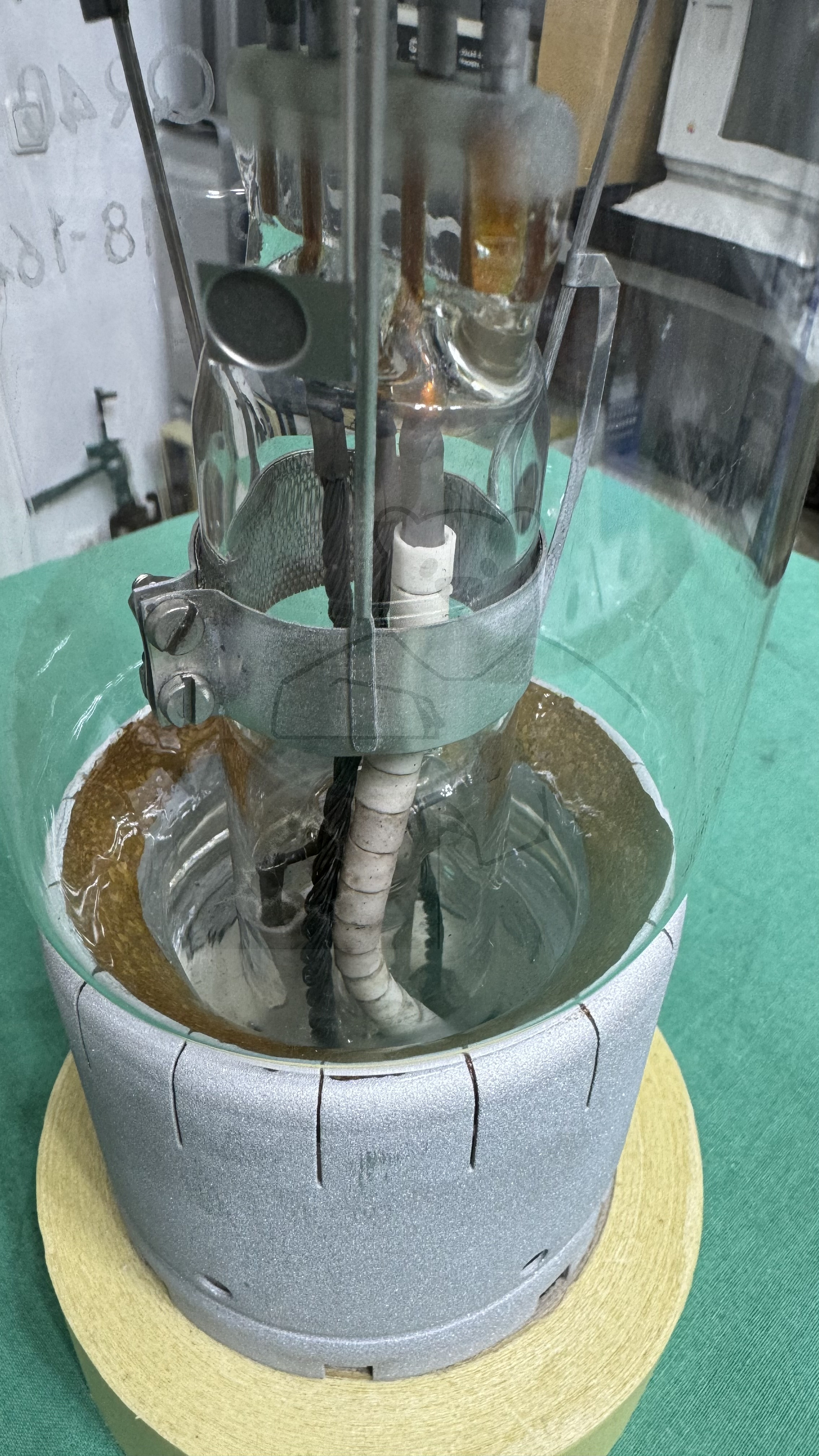

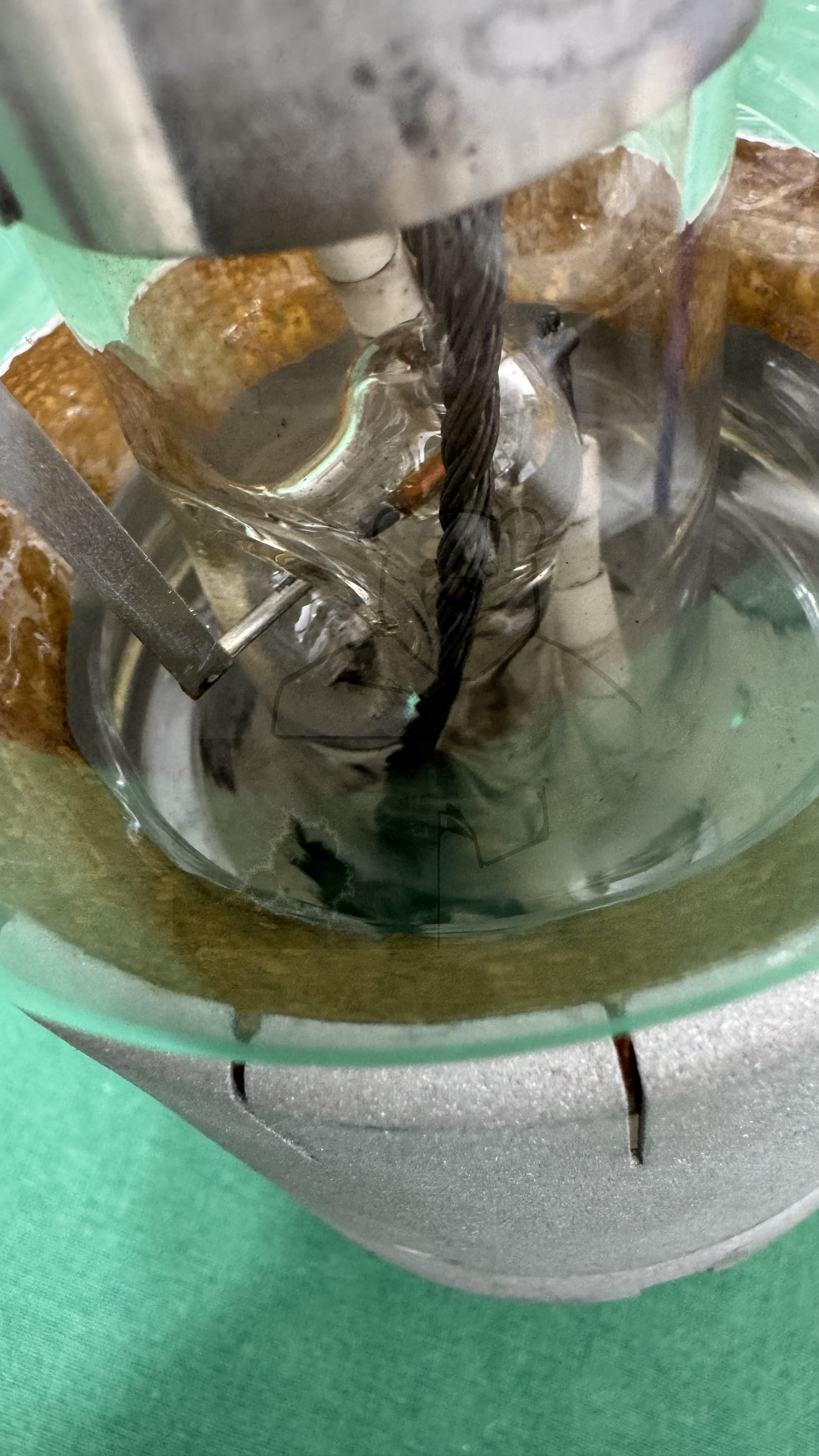

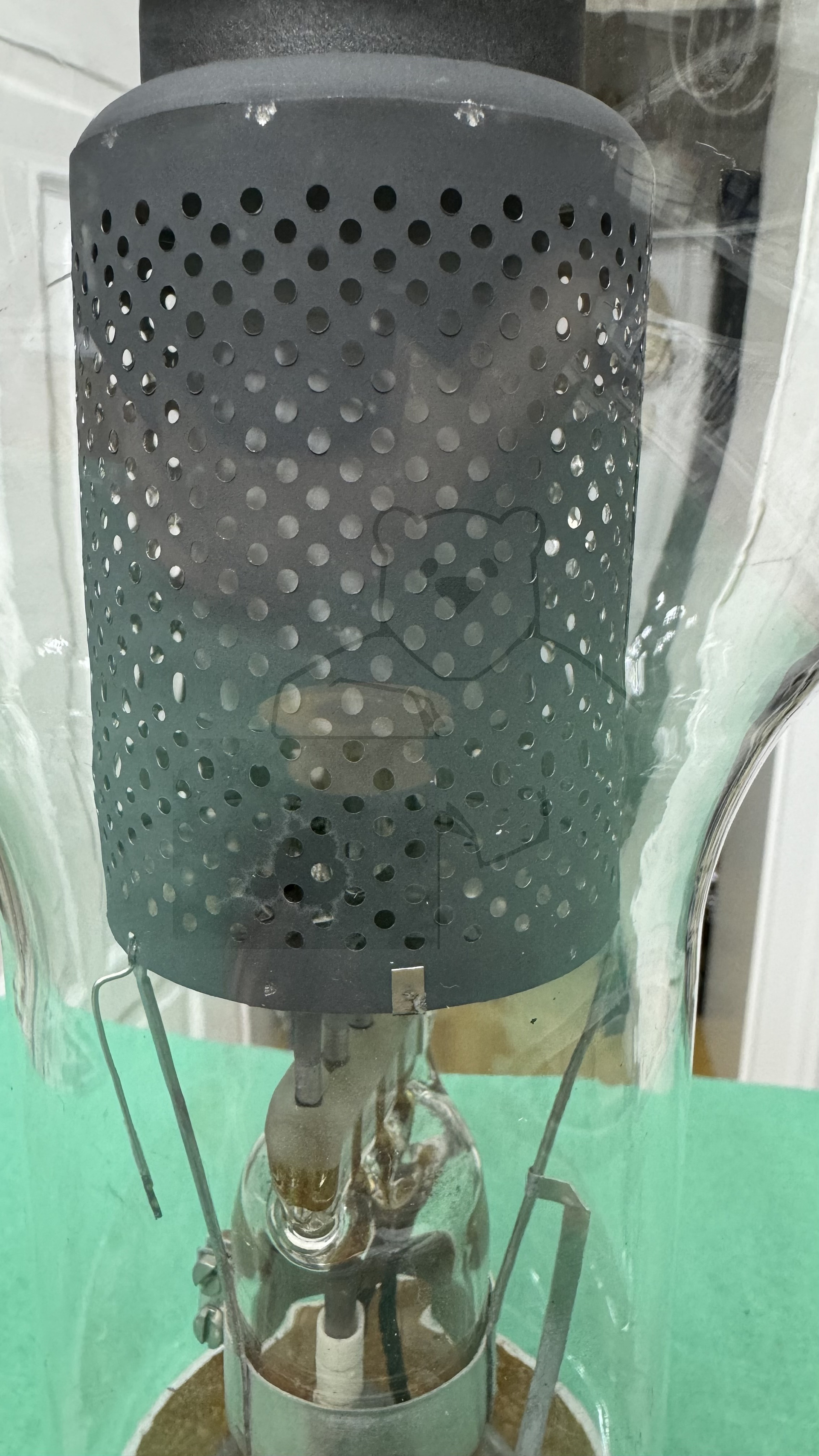

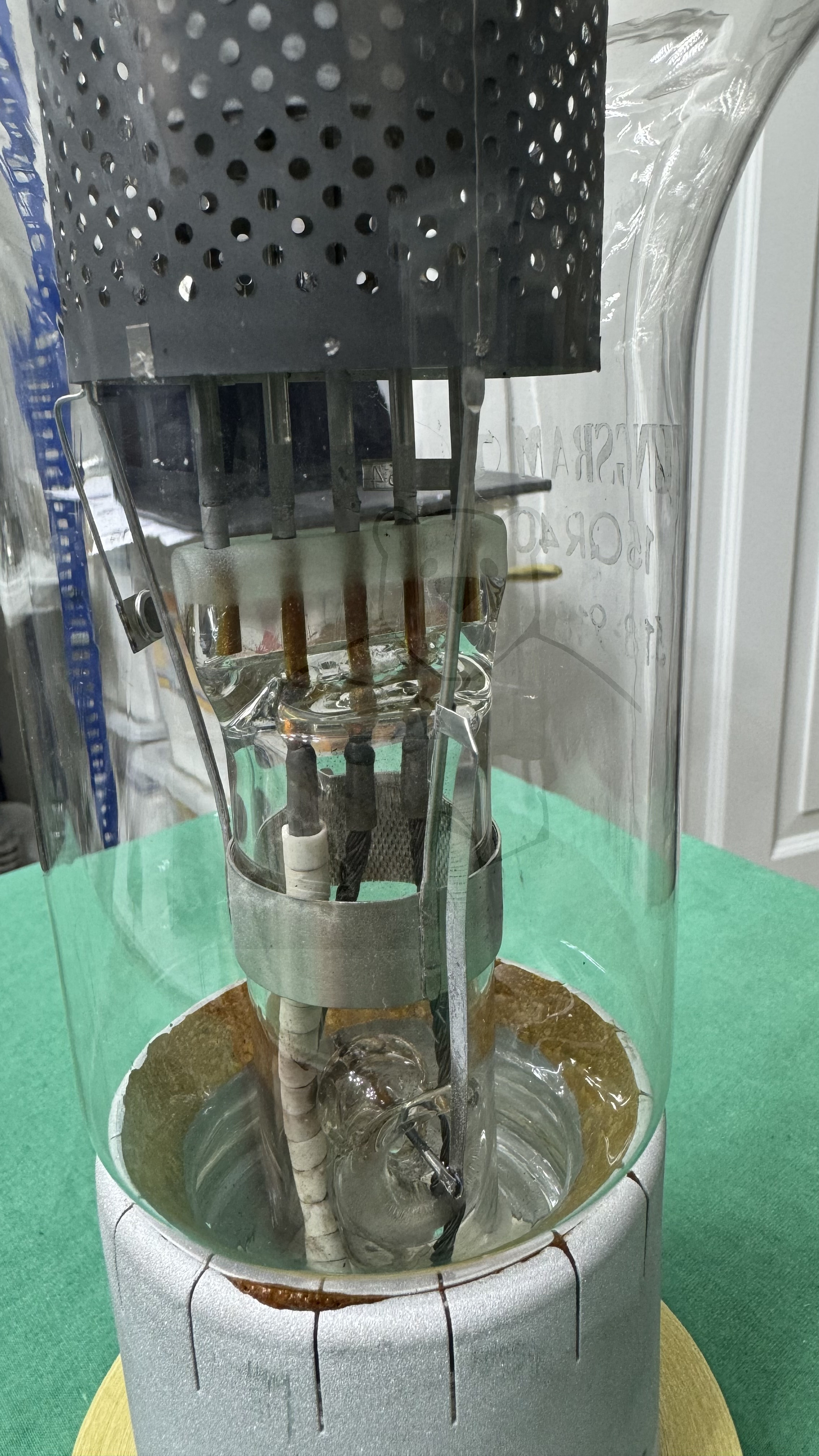

Daten und Bilder der Röhre: 15QR40

🔎 Beschreibung der Röhre: 15QR40

Name	15QR40
Vergleichsname	S15/40i
Heizspannung (Volt)	5
Heizstrom (Ampère)	20
Art der Heizung	Direkt

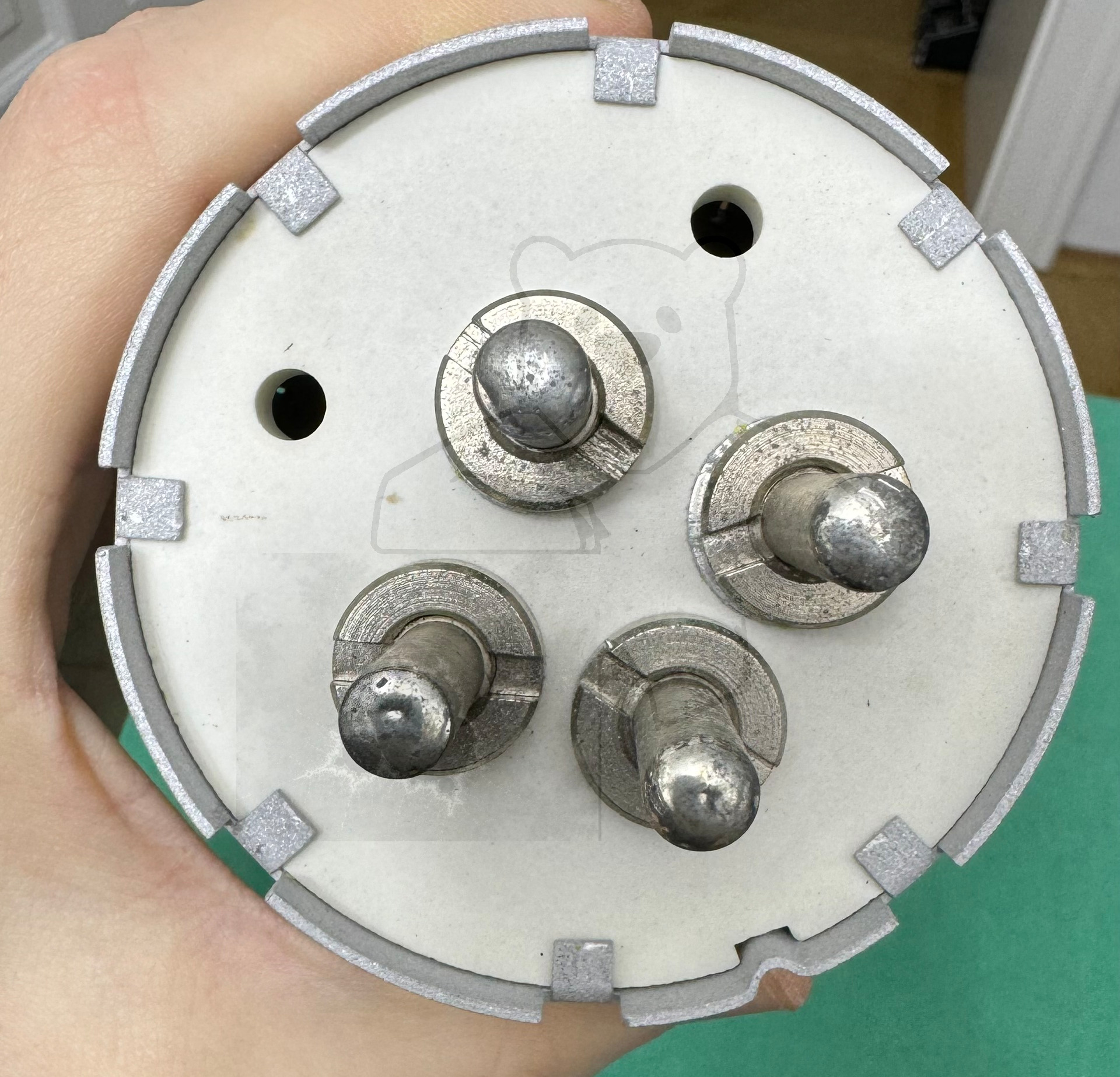

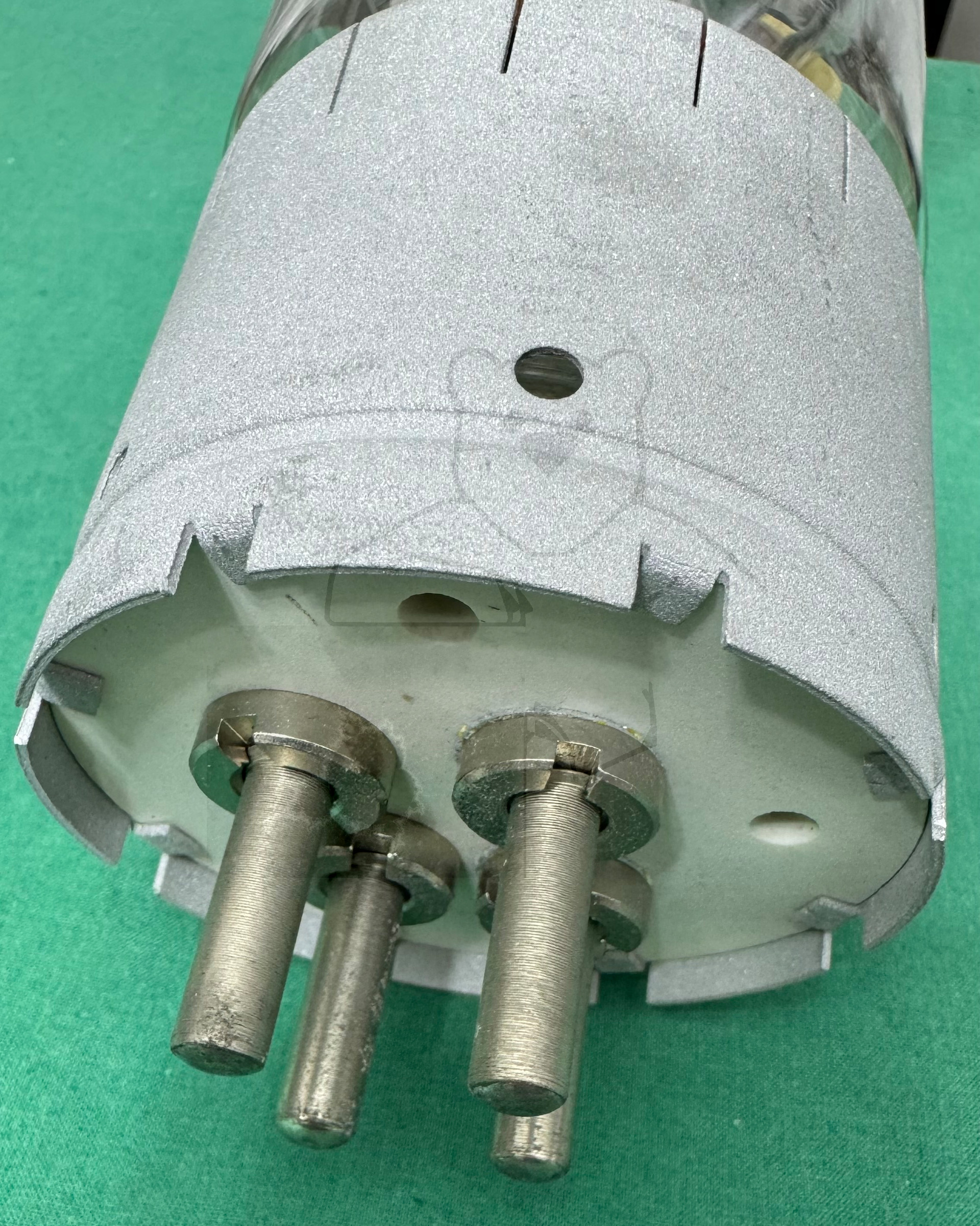

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen	Röhre arbeitet mit Quecksilberdampffüllung
Letzte Änderung	16.08.2016 02:09:33

🔎 Beschreibung der Systeme für die Röhre: 15QR40

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

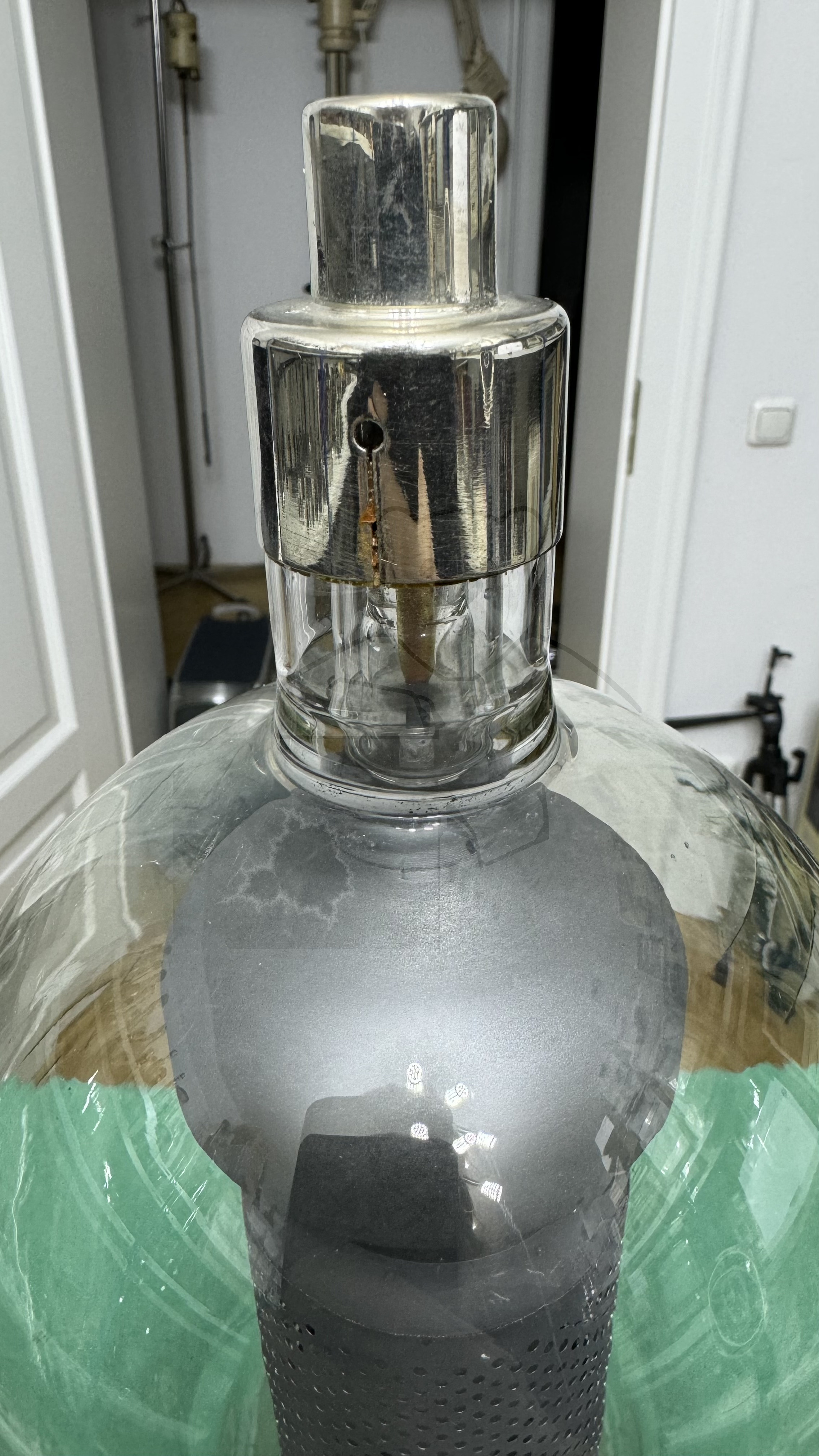

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

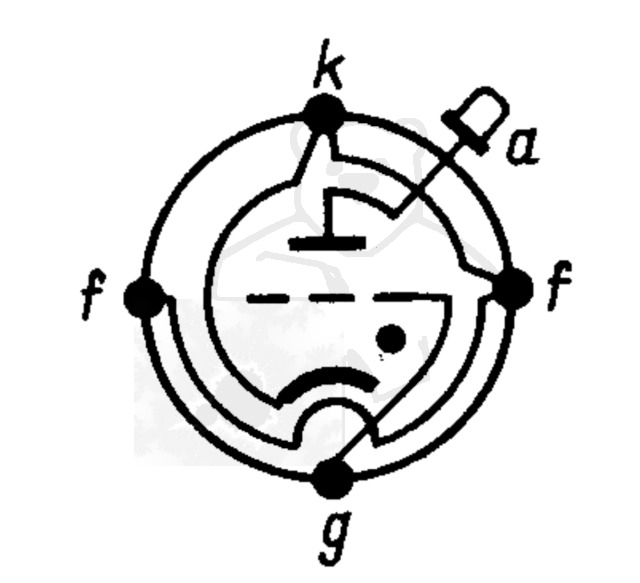

🔎 Sockelschaltung der 15QR40

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: 15QR40
Datenblatt 15QR40 RFT [www.tubedata.info].pdf (139 kB)
Datenblatt 15QR40 Tungsram [www.tubedata.info].pdf (123 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
